浮选柱的研究现状及其进展杨琳琳 程 坤 文书明(昆明理工大学) 摘 要:介绍了浮选柱的发展史及近年来的发展趋势。
在分析现有浮选柱的优缺点后,提出了新型环形浮选柱的设计思路及其优点。
关键词:浮选;浮选柱;设计思路中图分类号:T D456 文献标识码:A 文章编号:100925683(2008)0120004204Study i n g Presen t S itua ti on and Advance of Flot a ti on Colu mnYang L inlin Cheng Kun W en Shum ing (Kun m ing University of Science and Technol ogy )Abstract:The devel opment hist ory of fl otati on column and devel opment trends in recent years are p resented .The advantages and disadvantages of the existing fl otati on column are analyzed,and design thinking and advantages of a ne w ring type fl otati on colu mn are given .Keywords:Fl otati on;Fl otati on colu mn;Design thinking 浮选柱具有结构简单、高效节能、对微细粒浮选优势明显且选别指标优越等特点,特别是近年来改进了柱体和发泡器结构之后,浮选柱成为今后新型、高效浮选设备发展的重要趋势之一[1]。
细粒煤分选设备现状及发展趋势李维娜（中国矿业大学，化工学院，江苏徐州 221116）摘要：本文介绍了细粒煤分选方面的主要设备，并对其发展现状和分选性能进行分析。
指出在粗粒级的细粒煤的分选中TBS干扰床和细粒级的细粒煤分选中浮选柱所具有的优势，并介绍这两种设备的历史和未来的发展趋势。
关键词：细粒煤分选设备 TBS干扰床浮选柱现状和发展0引言细粒煤一般是指粒度小于0.5mm的煤炭。
按粒级可以分为粗粒级和细粒级两大类。
由于采煤技术发展和设备的机械化程度提高，选煤厂所要处理的原煤中细粒煤含量越来越多。
并且有些选煤厂为了得到更多的低灰精煤，把大块物料加之破碎，进一步增加细粒煤的含量。
这无疑增加了分选难度，随着入选原煤粒度逐渐变小，一般的分选设备所得到的分选指标越来越差。
因此，要研究适应细粒煤的分选设备。
近年来，选煤工作者已在细粒煤分选设备方面取得很多科研成果。
本文将从粗粒级和细粒级两方面介绍细粒煤的分选设备。
1细粒煤分选设备发展现状经过国内外选煤工作者的大量研究，在细粒煤分选领域内已有很多科研成果，研制出很多分选设备。
以国内为例，在工业生产中应用较多的细粒煤分选设备有：浮选柱.摇床.煤泥重介质旋流器.水介质旋流器.螺旋分选机.TBS干扰床等。
1.1浮选柱浮选柱（机）是细粒煤分选中应用较广泛.效果较好的分选设备。
一般处理粒度小于0.5mm,但实际生产中仅能对小于0.3mm的煤炭进行有效分选。
但其也有一定缺陷，浮选过程是十分复杂的过程，它所包含的影响因素很多，它们之间相互来联系，相互影响。
例如：药剂用量.煤性质.浮选机工作性能都能对浮选过程产出较大影响。
只有它们在最佳的工艺条件下，才能获得较好的浮选指标。
所以在生产实践中不易控制，浮选指标不稳定。
另外，其入选物料的粒级较窄，脱硫效果不明显。
还有所用的药剂成本高，易对环境产生污染也是浮选生产急需解决的问题。
1.2摇床分选60~80年代，我国成功研制了多层平面摇床.离心摇床等细粒煤脱硫降灰的分选设备，并投入生产实践。
2024年浮选柱市场发展现状引言浮选柱是一种常用于矿石浮选工艺中的设备，其主要功能是将固体颗粒与液体分离。
随着矿石开采的不断发展和矿石资源的逐渐减少，浮选柱市场也逐渐得到了发展。
本文将对当前浮选柱市场的发展现状进行分析和总结。
浮选柱市场概况目前，全球浮选柱市场规模不断扩大，各个地区的矿产资源开采活动也在持续增加。
据统计数据显示，近年来浮选柱市场年均增长率超过10%，预计到2025年，市场规模将突破50亿美元。
市场驱动力分析1. 矿石需求量增加随着工业化进程的加快和现代建筑材料的广泛应用，全球对矿石的需求量不断增加。
浮选柱作为矿石浮选的核心装置之一，其市场需求也随之增加。
2. 技术进步推动市场发展随着科技的进步，浮选柱的技术水平也在不断提高。
新材料的应用、自动化技术的发展以及智能控制系统的应用都为浮选柱市场提供了良好的发展机遇。
3. 环境保护压力促使市场发展全球环境保护意识的增强和环境法规的加强，推动了矿山企业对环保设备的需求。
浮选柱作为一种高效的固液分离设备，能够有效减少矿山废水中的固体颗粒含量，符合环保要求，受到了矿山企业的青睐。
市场竞争格局分析目前，全球浮选柱市场存在着激烈的竞争格局。
主要竞争企业包括国内外知名浮选柱制造商和供应商。
这些企业通过技术革新、产品品质提升和服务优化来争夺市场份额。
市场面临的挑战和机遇挑战1.市场竞争激烈，产品同质化严重，企业需要加大技术创新和研发投入来提升竞争力。
2.物价波动导致原材料成本不断上升，企业需谨慎控制成本，保持良好的市场竞争力。
机遇1.环保要求的提高为浮选柱市场提供了机遇，企业可通过开发更加节能环保的浮选柱产品来获得竞争优势。
2.全球市场的开拓为企业提供了更广阔的发展空间，企业可以通过拓展国际市场来实现规模扩张。
市场发展趋势预测1. 技术升级和创新随着科技的进步，浮选柱市场将朝着更高效、更智能的方向发展。
新材料的应用、自动化技术的发展以及智能控制系统的应用将持续推动市场发展。
磁选柱的分选特性分析与实践应用报告磁选柱是一种重要的磁性分离设备，其主要应用于对细小颗粒物质的分选和富集中。
磁选柱具有高效、选择性强、操作简便等优点，在生物医药、环保、化工等领域得到了广泛应用。
本文将分别从磁选柱的分选特性分析和实践应用两方面进行探讨。
一、磁选柱的分选特性分析磁选柱能够实现对亚微米级颗粒物质的高效分离，其分选效果与以下因素密切相关。
1. 磁性颗粒的选择性磁选柱主要利用磁性颗粒对被分离物的捕捉和分离。
因此，磁性颗粒选择性是影响磁选柱分选效果的关键因素。
一般来说，磁性颗粒选择性越高，磁选柱对被分离物的捕捉和分离能力就越强。
2. 磁场的强度和方向磁场的强度和方向会直接影响磁性颗粒的运动轨迹和分离效果。
较强的磁场能够产生更大的磁力，使磁性颗粒更容易被捕获和分离。
而磁场的方向则决定了磁性颗粒的运动方向，从而影响磁选柱对不同物质的选择性。
3. 被分离物的特性被分离物的特性也是影响磁选柱选择性的重要因素。
不同物质具有不同的磁性和形态特征，因此对于不同的被分离物，需要选择不同类型和尺寸的磁性颗粒和适当的磁场条件，以实现更好的分选效果。
二、磁选柱的实践应用磁选柱具有高效、选择性强、操作简便等优点，在多个领域得到了广泛应用。
以下分别介绍有关领域的实践应用案例。
1. 生物医药生物医药领域中，磁选柱主要应用于分离富集生物大分子（如核酸、蛋白质等）。
例如，利用蛋白质A/G（盘尼西林和吡啶甲酰氨基)结合到磁性颗粒上，可实现对蛋白质的快速分离纯化，同时也可以选择性分离出特定类型的蛋白。
2. 环保在环保领域，磁选柱广泛应用于水处理、固废处理等方面。
如利用磁性针对特定的微生物或有毒物质进行快速分离，实现水的净化或固废的处理。
3. 化工在化工领域，磁选柱主要应用于催化剂的制备和分离。
例如，利用超顺磁性颗粒与催化剂的特异性反应，可实现快速分离催化剂和溶液，从而提高反应效率和催化剂的再生利用率。
总之，磁选柱作为一种重要的磁性分离设备，在多个领域有着广泛的应用和发展前景。

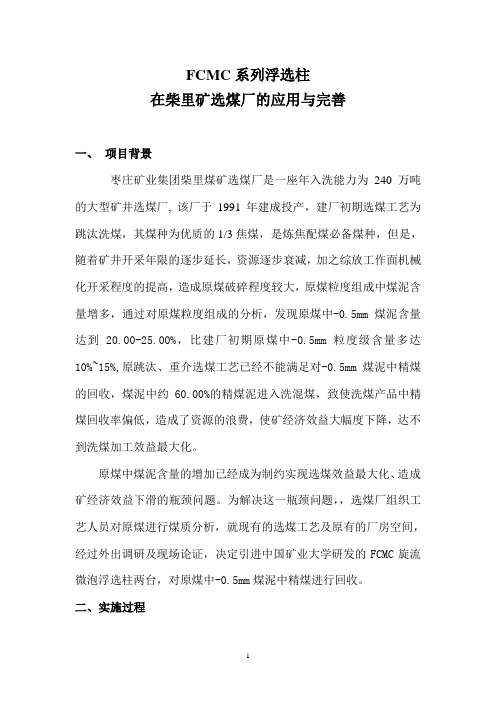

FCMC系列浮选柱在柴里矿选煤厂的应用与完善一、项目背景枣庄矿业集团柴里煤矿选煤厂是一座年入洗能力为240万吨的大型矿井选煤厂, 该厂于1991年建成投产，建厂初期选煤工艺为跳汰洗煤，其煤种为优质的1/3焦煤，是炼焦配煤必备煤种，但是，随着矿井开采年限的逐步延长，资源逐步衰减，加之综放工作面机械化开采程度的提高，造成原煤破碎程度较大，原煤粒度组成中煤泥含量增多，通过对原煤粒度组成的分析，发现原煤中-0.5mm煤泥含量达到20.00-25.00%，比建厂初期原煤中-0.5mm粒度级含量多达10%~15%,原跳汰、重介选煤工艺已经不能满足对-0.5mm煤泥中精煤的回收，煤泥中约60.00%的精煤泥进入洗混煤，致使洗煤产品中精煤回收率偏低，造成了资源的浪费，使矿经济效益大幅度下降，达不到洗煤加工效益最大化。
