新风系统是什么-新风系统原理介绍
每个人都喜欢一种舒适健康的生活空间，房间一尘不染，空气新鲜惬意，仿佛能够置身于纯净的世界，享受高品质生活。其实这样的世界你也可以拥有，这就是家庭新风系统。那新风系统是什么呢，新风系统原理又是什么，她是如何保护我们的室内空气，让我们能够自由呼吸的呢？
新风系统概念
所谓新风即指新鲜的空气，新风系统就是通过物理原理在24小时不开窗的前提下仍然能够引入室外新鲜空气，排除室内浑浊有害的空气；新风系统由风机、进风口、排风口及各种管道和接头组成。安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气，这就是新风系统。
新风系统原理
新风系统原理其实很简单，从物理角度来说，就是正负压不均衡导致空气流动，通俗的讲就是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。新风系统分为单项和双向两种，单项流不能同时根据机械送风或者排风，双向流送风和排风都可以靠机器完成，效率要高，但是价格也相对较贵。
新风系统较其它舒适家居系统更为简单，无论是工作原理还是安装维护，都不算复杂，但作为一个系统，其详细工作原理以及施工安装还需要专业的介绍，这里我们只是抛砖引玉，让大家认识一下新风系统是什么以及新风系统原理。新风系统品牌、安装、维护等舒适100将另作详细说明。
风机盘管工作原理
风机盘管是中央空调系统使用最广的末端设备，风机盘管的全称为中中央空调风机盘管机
组，风机盘管贴近我们的家居生活，在我们房间局部吊顶的风口就隐藏着风机盘管，它不停的为我们带来舒适的温度，那它是怎么工作的呢，下面我们一起来看看风机盘管工作原理。
风机盘管控制工作原理
风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种：
风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。
风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭，风机的三速转换，或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温。
风机盘管系统工作原理
风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
风机盘管原理图-风机盘管工作及控制原理
风机盘管空调系统的工作原理
借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调
房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。目前市面上风机盘管很多，为了节约成本，很多公司会选择国产风机盘管，而采用进口中央空调主机，这样并不影响整个中央空调系统的运行和使用效果。
风机盘管加新风系统优缺点
风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。
风机盘管加新风系统优点（与全空气系统相比）
风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停；
风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造；
风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制；
风机盘管加新风系统缺点（与全空气系统相比）
风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大；
风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。
风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。
风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短；对于消费者而言，可以趋利避害，选择适合自己的空调系统。
家用中央空调之风机盘管如何选型？
编者按：随着人们生活质量的不断改善和提高，制冷系统的舒适性越来越得到关注。而家用中央空调的水系统因为使用舒适、节能、静音等一些列优点得到消费者的广泛认可。同时，如何能使选用的家用中央空调发挥出最佳的效果，除了设计时的合理安排之外，还有以下几点需要参考。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要特点如下：
风机盘管
一、自成单元，调节灵活。风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。从而降低了整体系统的运行费用。
整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
二、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到实际工程中去，应充分考虑了以下几点：
风机盘管
1、冷量的校核
一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。目前市场的产品，一
般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。所以冷量仅作为选设备的必要条件之一，还应兼顾其它因素。
2、风量校核
主要按房间品质要求校核换气次数。送风温差越小，换气次数越多，则空气品质越好，就越舒适，为什么有的空调房间感受有异味、闷气，就是风量校核没有处理好。由于风机盘管的名义风量是在不通水，空气进出口压差为零的工况下测定的，故存在一些不切实际的因素，所以实际确定风量是应将这部分理想状态下的风量值扣除，通过经验测算，这部分增补风量应占名义风量的20—30%。
3、送、回风方式
送、回风方式即形成所谓的气流组织，其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性，也即空调效果的好坏。合理的气流组织要求一定的送风速度，避免气流短路，以保证一定的射流长度。风速取决于机外静压，送风量、送风口等因素。机外静压过低，会导致风量下降，射程降低，房间冷热不均，设计气流组织与实际运行状态在曲线图上存在较大差异，故应根据实际的建筑格局、房间的结构形式，进深、高度等情况，选择中档风量、风速指标来相应选择风机盘管型号。目前市场上的风机盘管，各个厂家的机外静压值没有统一标定，差异较大，再加上部分工地采用的是卧式暗装机组，外接短风管、过滤器，进、回风格栅阻力值较大，因此在实际定货时确定机外静压值选定为30Pa，有的房间甚至选择50Pa机外静压值的机组，大于常规的20Pa左右阻力值，故在实际运行中保证了良好的均匀场，达到了预期的空凋效果。
4、其它因素
a．噪音指标控制在40dB以下，对噪音偏大的风机盘管，加装消声处理装置，阻力值不大于10Pa。
b．安装、施工中质量注意保温质量，冷凝水的排放，坡向，管件接头，系统清洁。
c．水系统的设置方式水平系统还是垂直系统，部分工地选用垂直系统，能较好的保证冷凝水的排放，保证了房间的层高要求。
舒适100提醒消费者，在设计自家的家用中央空调时最好让设计师和施工人员沟通、配合着完成工程，避免风机盘管选用中的弊端，将其的功效发挥到最好。
风机盘管参数样本和噪声规范
风机盘管是中央空调的末端设备，人们在选购中央空调的时候往往更在乎外机品牌和型号，却很少关心风机盘管参数，其实风机盘管和中央空调系统是息息相关的，风机盘管是否合适会直接影响中央空调的性能，下面为大家例举了FP风机盘管参数和噪音标准，供大家参考选型之用。
风机盘管
参数样本和噪声规范
风机盘管参数说明
1.名义风量指进口空气干球温度为14-27℃时标准状态的风量；
2.名义供冷量指进口空气干球温度为27℃，湿球温度为19.5℃，进口水温为7℃，进出口
水温差为5℃时的参数；
3.名义供热量指进口空气干球温度为21℃，进口水温为60℃，供水量与名义供冷工况时
的流量相同时的参数；
4.风机盘管允许声级指在消声室内，在额定最高转速下进行噪声测量时，其噪声的A声级
最大允许值。从上表可知，风机盘管在额定工况下供冷时的空气处理焓差为18.5～
19.5kj/kg；
5.上表参数系指风机转速为额定最高转速，进出口空气静压差为零(Pa)时的参数；
6.上表参数系被测风机盘管与测定室的空气静压差为0±2Pa(无静压机组)或静压值±2Pa(有
静压机组) 时的参数；
现在很多暖通公司在安装中央空调的时候，会选择豪华顶级的中央空调外机，但风机盘管却是一般的品牌，甚至是不知名的国产货，用户应该注意风机盘管参数，仔细阅读合同，防止安装公司移花接木，偷天换日，舒适100在中央空调安装过程中有严格的验收标准，杜绝以假乱真的现象。
风机盘管选型步骤及注意事项
风机盘管是中央空调的末端设备，风机盘管选型是否合理关系到中央空调的使用效果以及系统节能性，作为中央空调系统重要一部分，风机盘管主要起到了传输的作用，将室内所需的冷/热量传送到各个出风口，满足人体对温度的需求。
风机盘管选型步骤
风机盘管选型第一步：明确所选用机组的型式、规格、风口位置等要求。
1、在选用风机盘管制冷机组时，是把设计预热负荷与机组显热负荷相匹配。在大多数情况下，盘管有足够的潜热容量，可满足设计需要。如使用室外空气则相应修整其负荷及计算公式：水温升（℃）= 空气温升（℃db）。
2、制热：通常按制冷选用的机组，供暖能力是足够的，回热量是按照水流量相同时来选定的，即用进水温度来满足室内所需加热负荷，室内加热负荷（），进风温度（℃）。
3、制冷：室内预热制冷负荷（），室内总热制冷负荷（），进风温度（℃db/℃wb），进水温度（℃），风量（）。
风机盘管选型第二步：确定机组规格、水量、所需水温及压降等参数。
1、明确风机电动机轴承是否采用含油或不含油轴泵，若选用不含油轴泵，使用中一贯内按规定定期加油。
2、明确所选用机组的接水管左出或右出方向（与管道布置等有关）。
3、冬季通热水，水温一般不超过60℃，可减少结垢，同时减轻冷热交替作用使胀管胀紧力减弱，影响传热。
4、注意出水的保温措施，以免夏季使用时产生凝露，污损室内建筑物。
5、机组盘管最高处设置放气阀。
风机盘管选型比较简单，而且风机盘管价格也不贵，维修也比较方便，但是选择合适的风机盘管无疑可以为中央空调系统运行锦上添花，让家居生活如鱼得水。
风机盘管加新风系统优缺点
风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。
风机盘管加新风系统优点（与全空气系统相比）
风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停；
风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造；
风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制；
风机盘管加新风系统缺点（与全空气系统相比）
风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大；
风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。
风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。
风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短；对于消费者而言，可以趋利避害，选择适合自己的空调系统。

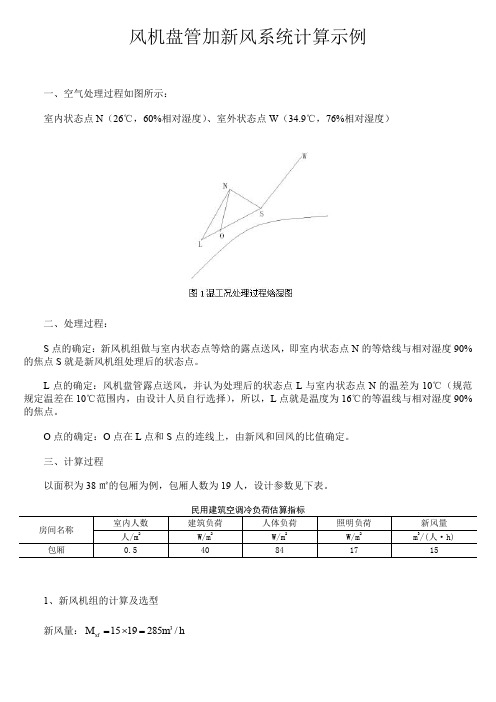

风机盘管加新风系统计算示例 一、空气处理过程如图所示： 室内状态点N （26℃，60%相对湿度）、室外状态点W （34.9℃，76%相对湿度） 二、处理过程： S 点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N 的等焓线与相对湿度90%的焦点S 就是新风机组处理后的状态点。 L 点的确定：风机盘管露点送风，并认为处理后的状态点L 与室内状态点N 的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L 点就是温度为16℃的等温线与相对湿度90%的焦点。 O 点的确定：O 点在L 点和S 点的连线上，由新风和回风的比值确定。 三、计算过程 以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。 1、新风机组的计算及选型 新风量：31519285/xf M m h =?=
新风负荷： 1.2285 1.2 ()(105.1158.45) 4.433600 3600 xf xf w s M Q h h kw ??= -= -= 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。扩大5倍后，新风量为1425，新风负荷为22.15。 选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。性能参数如下表： 2、风机盘管的计算及选型 由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。 室内冷负荷：(408417)385358sn Q w =++?= 风机盘管风量：336003600 5.358 976/1.2() 1.2(58.4541.98) sn sn n L Q M m h h h ?= =-- 选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）
风机盘管加新风系统示 例 SANY GROUP system office room 【SANYUA16H-
风机盘管加新风系统计算示例 一、空气处理过程如图所示： 室内状态点N （26℃，60%相对湿度）、室外状态点W （34.9℃，76%相对湿度） 二、处理过程： S 点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N 的等焓线与相对湿度 90%的焦点S 就是新风机组处理后的状态点。 L 点的确定：风机盘管露点送风，并认为处理后的状态点L 与室内状态点N 的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L 点就是温度为16℃的等温线与相对湿度90%的焦点。 O 点的确定：O 点在L 点和S 点的连线上，由新风和回风的比值确定。 三、计算过程 以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。 1、新风机组的计算及选型 新风量：31519285/xf M m h =?=
新风负荷： 1.2 285 1.2()(105.1158.45) 4.4336003600 xf xf w s M Q h h kw ??=-=-= 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。扩大5倍后，新风量为1425，新风负荷为22.15。 选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。性能参数如下表： 2、风机盘管的计算及选型 由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。 室内冷负荷：(408417)385358sn Q w =++?= 风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)sn sn n L Q M m h h h ?= =-- 选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准） 3、风量比值 总送风量：39762851261/sn xf M M M m h =+=+= 所以，新风占总风量的比值为285/1261=23%，回风占的比值为77% 由于送风点O 在L 和S 的连线上，由风量比值可以确定混合后的送风点O 的状态参数。 4、热湿比 湿负荷：660.278100.278190.93109100.535/w m n g g s ?--=?=????=
风机盘管加新风系统计算示例 一、空气处理过程如图所示： 室内状态点N（26C, 60%相对湿度）、室外状态点W「C, 76%相对湿度） / \/ // \ 图1显工况处理过程焰棍图 二、处理过程： S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90% 的焦点S就是新风机组处理后的状态点。120 L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10C（规范规定温差在10C范围内，由设计人员自行选择），所以，L点就是温度为16C的等温线与相对湿度90%的焦点。 O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。 三、计算过程 以面积为38卅的包厢为例，包厢人数为19人，设计参数见下表。
\-15 1、新风机组的计算及选型 新风量： M xf 15 19 285m 3 / h .......................................... M xf 1.2 285 1.2 新风负何：Q xf - (h w h s ) (105.11 58.45) 4.43kw 3600 3600 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大 5倍，以示例如何选择机组。扩大 5倍后，新风量风负荷为1425,新为。 选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为 *6。性能参数如下表： 2、风机盘管的计算及选型 由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。 室内冷负荷：Q sn (40 84 17) 38 5358w 包厢 风? kW 1000 224 DXf 5 - 6 UOQ 239 336 同射 03 men 杏3 雀机10审 5 kPa hW d6[AJ 岬 274B 6 1W ftlB is 1^0 D.25 <01 151 性能审数衰士 &律(新风工况】
一、全空气系统 全空气系统是指室内负荷全部由经过处理的空气来负担的空调系统。此种系统所需空气量多，因而风道断面尺寸较大。集中式空调系统一般属于此类系统。 优点： 全空气系统具有以下特点： 1、有专门的过滤段，有较强的空气除湿能力和空气过滤能力; 2、送风量大，换气充分，空气污染小; 3、在春秋过渡季节可实现全新风运行，节约运行能耗; 4、空调机置于机房内，运转、维修容易，能进行完全的空气过滤； 5、产生震动、噪声传播的问题较少; 缺点： 1、占用机房 2、冬季采用上回风方式，热空气不易下降，造成制热效果不好。 二、风机盘管加新风系统 优点（与全空气系统相比） 1、控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停； 2、风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造； 3、容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制；
缺点（与全空气系统相比） 1、因机组分散设置，台数较多，维修管理工作量大； 2、室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。 3、风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。 全空气系统一般用于厂房或者超市仓库等。 风机盘管加新风系统就一般用于酒店公寓等。 一般比较大的商场用组合式空调机组，组合式空调机组由若干处理段组成，例如新风段、混合段，加热段，过滤段，表冷段，加湿段，等功能段组成，送风量可达到十万风量。而空调箱一般是指吊顶式空调机组，风量范围一般为2000-12000风量，功能段也不是很多。如果空调箱仅处理室外空气的话，那么他就可以叫新风机组，如果处理新风和室内回风的话，就是一般意义上的空调箱了，总而言之，组合式空调机组对于处理空气的温度和湿度要求比较严格，而空调箱要求仅仅是一个温度，湿度没啥要求。
全空气空调系统和风机盘管加新风系统的区别风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。风机盘管加新风系统优点（与全空气系统相比）风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停；风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造；风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制；风机盘管加新风系统缺点（与全空气系统相比）风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大；风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短；对于消费者而言，可以趋利避害，选择适合
自己的空调系统. 全空气系统空调房间内的室内热湿负荷全部由经过处理的空气来承担的空调系统，称为全空气式系统。它是利用空调装置送出风来调节室内空气的温度和湿度，使室内的温度和湿度保持稳定。由于空气的比热较小，用于吸收室内余热余湿的空气量大，所以这种系统要求的风道截面积大，占用的建筑空间较多。集中式系统就是全空气系统。
风机盘管加新风系统的优缺点、全空气系统 2010-11-30 13:13:39| 分类： 设备及管道 阅读874 评论2 字号：大中小 订阅 风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。 风机盘管加新风系统优点．． （与全空气系统相比） 风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停； 风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造； 风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制； 风机盘管加新风系统缺点（与全空气系统相比） 风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大； 风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二
级过滤且易发生凝结水渗顶事故。 风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。 风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短；对于消费者而言，可以趋利避害，选择适合自己的空调系统 全空气系统 空调房间内的室内热湿负荷全部由经过处理的空气来承担的空调系统，称为全空气式系统。它是利用空调装置送出风来调节室内空气的温度和湿度，使室内的温度和湿度保持稳定。由于空气的比热较小，用于吸收室内余热余湿的空气量大，所以这种系统要求的风道截面积大，占用的建筑空间较多。集中式系统就是全空气系统，如下图所示。
风机盘管加新风系统计算示例 、空气处理过程如图所示: 室内状态点N （26C, 60%相对湿度）、室外状态点W （349C, 76%相对湿度） VI 图1湿工况处理过程熔湿图 二、处理过程： S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90% 的焦点S就是新风机组处理后的状态点。120 L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10C（规范规定温差在10C范围内，由设计人员自行选择），所以，L点就是温度为16C的等温线与相对湿度90% 的焦点。 O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。 三、计算过程 以面积为38卅的包厢为例，包厢人数为19人，设计参数见下表。 1、新风机组的计算及选型 1
2 新风量： M xf =15 19 =285m 3/h .............................................................. 新风负荷: Q xf - M xf 1.2 (h w h s ) - 285 1.2 (105.11 58.45) — 4.43kw 3600 3600 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大 5倍，以示例如何选择机组。扩大 5倍后，新风量风负荷为1425,新为22.15c 选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为 DX1.5*6。性能参数如下表： 室内冷负荷：Q sn =(40 84 17) 38 =5358w 风机盘管风量： 3600Q sn 3600 5?358 976m 3/h 1.2(h n -h L ) 1.2(58.45 -41.98) 选择贝莱特空调有限公司的风机盘管，型号为 FP-136,性能指标见下图：（选择时以中速为标准） MM 电机功率 II 声 礬春靈■ m'ih kw kPa Pa 糊 dB{AJ DX1x E 1000 DX1.5x6 1500 1S.0 23.9 22J 336 2743 4115 6 T IDO 120 D.lfl 025 <59 <61 133 158 2、风机盘管的计算及选型 性能雉数表；&樣（新凤工况） 蛊3 塞罟 由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。
保定市某办公楼一层空调系统 设计说明书 设计人：熊保全 班级：建环1201 学号：201202040122 指导老师：郑国忠 时间：2015年5月
保定市某办公楼一层空调系统设计说明书 本设计为保定市某办公楼空调系统设计。该办公楼属大型办公建筑，建筑共三层。设计内容主要是是一层的空调系统，并且采用风机盘管加新风系统。设计的依据主要有《民用建筑供暖通风与空气调节设计规范》（GB.50736-2012）、《实用供热空调设计手册》、《公共建筑节能设计标准》（GB50189-2005）等规范手册。 1概况 1.1工程概况 本建筑是保定市的办公建筑，保定市处于我国北方，冬长夏短，属于严寒地区。该建筑共三层，主要是办公用房，本设计主要负责其一层的空调系统，其空调面积共570.74㎡，设计的主要目的是使各功能间的室内空气符合风速、温度、湿度，及人体的舒适性需要。 1.2设计参数 1.2.1气象参数 A.基本参数 表1-1 基本参数表 B.室外参数 表1-3 冬季参数表
C.室内设计参数 表1-4 室内设计参数表 1.2.2 土建资料 该办公楼一层的土建尺寸为42m ×15.8m ，层高3m 。各围护结构的材料及传热系数如下： A 外墙：轻集料混凝土砌块框架填充墙-玻璃棉板40 表1-5外墙传热系数表 B 外窗：双层6mm 外窗，内遮阳 C 外门：节能外门 D 内墙：砖墙（表1-8外门传热系数表 E 内门1：双层金属板，中间填充15~18厚玻璃棉板 表1-9外门传热系数表 F 内门2
1.2.3人员资料 办公室人均占有的使用面积为8㎡/人。 1.2.4照明及设备资料 室内照明及设备的功率密度均为20Kw/㎡。 1.2.5空调使用时间 办公楼空调每天使用10小时，即8：00~18：00。 1.2.6其他资料 新风量定为每人30m 3/h ； 噪声控制要求办公室≤45dB(A)； 保持空调房间的大气压力比外界稍高，一般取5-10Pa 。 3设计方案 本设计采用风机盘管加新风系统 ，该系统是目前应用广泛的一种空调系统，它由风机盘管来承担全部室内负荷，单独设新风机组，向室内补充所需新风。因此，在空调房间较多，面积较小，各房间要求单独调节，且建筑层高较高，房间温湿度要求不严格的房间，宜采用风机盘管家新风系统。 4负荷计算及统计 夏季和冬季负荷计算的公式和方法见附录。本次通过鸿业空调负荷计算软件计算出负荷，并统计如下。 4.1夏季负荷统计 下图是夏季一天中空调总冷负荷、室内总冷负荷以及新风冷负荷的折线图。 图4-1 夏季一天中空调总冷负荷、室内总冷负荷以及新风冷负荷的折线图
风机盘管加新风系统计算示例 、空气处理过程如图所示: 室内状态点N （26C, 60%相对湿度）、室外状态点W 「C, 76%相对湿度） 二、处理过程: S 点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点 N 的等焓线与相对湿度90% 的焦点S 就是新风机组处理后的状态点。 L 点的确定：风机盘管露点送风，并认为处理后的状态点 L 与室内状态点N 的温差为10C （规范规 定温差在10C 范围内，由设计人员自行选择），所以，L 点就是温度为16C 的等温线与相对湿度90%的 焦点。 0点的确定：0点在L 点和S 点的连线上，由新风和回风的比值确定。 三、计算过程 以面积为38 rf 的包厢为例，包厢人数为19人，设计参数见下表。 1、新风机组的计算及选型 Mxf 1.2 (h w h s ) 285 1.2 (105.11 58.45) 4.43kw 3600 3600 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大 5倍，以示 例如何选择机组。扩大 5倍后，新风量为1425,新风负荷为。 选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为 *6。性能参数如下表: 2、风机盘管的计算及选型 由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。 新风量：M xf 15 19 285m 3 / h 新风负荷：Q xf
室内冷负荷：Q sn (40 84 17) 38 5358w 选择贝莱特空调有限公司的风机盘管，型号为 FP-136,性能指标见下图：（选择时以中速为标准） 3、风量比值 总送风量：M M sn M xf 976 285 1261m 3 /h 所以，新风占总风量的比值为 285/1261=23%回风占的比值为77% 由于送风点O 在L 和S 的连线上，由风量比值可以确定混合后的送风点 O 的状态参数。 4、热湿比 三、洁净室之分类 1. 乱流式(Turbulent Flow) 空气由空调箱经风管与洁净室内之空气过滤器 （HE PA 进入洁净室，并由洁净室两侧隔间墙板 或高架 地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级 1,000-100,000 级。 优点:构造简单、系统建造成本，洁净室之扩充比较容易，在某些特殊用途场所，可并用无尘 工作台，提高 洁净室等级。 缺点:乱流造成的微尘粒子于室内空间飘浮不易排出，易污染制程产品。另外若系统停止运转 再激活，欲达 需求之洁净度，往往须耗时相当长一段时间。 2. 层流式 (Laminar) ： 层流式空气气流运动成一均匀之直线形， 空气由覆盖率 100%之过滤器进入室内， 并由高架地 板或两 风机盘管风量：M sn 3600Q sn 3600 5.358 976m 3/h 1.2(h h 」 1.2(58.45 41.98) 湿负荷：m w 0.278n g 10 6 0.278 19 0.93 109 10 6 0.535g/s 热湿比: Q 室 5.358 m w 0.535 103 10000 热湿比线与L 和S 连线的焦点, 与0点很近，所以选型正确。
新风系统是什么-新风系统原理介绍 每个人都喜欢一种舒适健康的生活空间，房间一尘不染，空气新鲜惬意，仿佛能够置身于纯净的世界，享受高品质生活。其实这样的世界你也可以拥有，这就是家庭新风系统。那新风系统是什么呢，新风系统原理又是什么，她是如何保护我们的室内空气，让我们能够自由呼吸的呢？ 新风系统概念 所谓新风即指新鲜的空气，新风系统就是通过物理原理在24小时不开窗的前提下仍然能够引入室外新鲜空气，排除室内浑浊有害的空气；新风系统由风机、进风口、排风口及各种管道和接头组成。安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气，这就是新风系统。 新风系统原理 新风系统原理其实很简单，从物理角度来说，就是正负压不均衡导致空气流动，通俗的讲就是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。新风系统分为单项和双向两种，单项流不能同时根据机械送风或者排风，双向流送风和排风都可以靠机器完成，效率要高，但是价格也相对较贵。 新风系统较其它舒适家居系统更为简单，无论是工作原理还是安装维护，都不算复杂，但作为一个系统，其详细工作原理以及施工安装还需要专业的介绍，这里我们只是抛砖引玉，让大家认识一下新风系统是什么以及新风系统原理。新风系统品牌、安装、维护等舒适100将另作详细说明。 风机盘管工作原理 风机盘管是中央空调系统使用最广的末端设备，风机盘管的全称为中中央空调风机盘管机
风机盘管加新风系统 关于风机盘管加新风系统的探讨 【摘要】现阶段风机盘管加新风空调系统在工程中大量采用，本系统具有节能、调节房间温度方便、布置灵活等特点，本文对该空调系统中易存在的各种问题的进行分析，并针对这些问题提出处理办法。 1、空调机房设备及管道安装 空调机房设备的安装，主要针对冷水机组和水泵等。冷水机组安装，严格按照设计资料核对空调机组技术参数的正确性，同时，在收集技术资料的同时，对设备的外观进行检查，确认设备在运输过程中未受到损坏。安装过程中，在水系统管道未安装完毕，且未进行清洗的情况下，绝对不能将管道和设备进行连接。并且，整个施工过程中，保证设备预留口的封堵不被破坏，以免施工时的焊渣、铁屑等杂物进入设备或管道系统，对机组本身及风机盘管等末端设备的正常运行带来不良后果。其次，在冷水机组就位安装吊装过程中，绝不能将绳、铁索等固定在设备预留接管上，否则，将很有可能对机组造成损坏，导致工程缺陷和损失。 水泵安装。水泵安装要特别注意泵体的减振措施，其次，充分考虑水泵进、出口的水排放措施，否则，对将来的清洗及维护会造成非常大的不便;另外，阀门和止回阀的选用，要绝对保证质量，否则，在安装完成后，要进行更换或维修非常困难。在有备用泵的实例工程中，由于止回阀及蝶阀的密闭性不好，造成备用泵水流倒向的实例很多。对泵体本身的使用寿命会造成极大影响。 特别重要的是机房管道系统的固定。按常规，一般都是支、吊架固定在天花板上。这种做法是极不可取的，尤其是对较为庞大的系统，以及机房设在地下室的系统中，此做法更不可取。由于在机房，管道受水流冲击较为严重，管道振动比较厉害，在支、吊架固定在天花板上时，由于管道和支架间的硬连接作用，振动会直接
风机盘管加新风系统的设计方法 摘要：在诸如大型办公室、生产车间、购物超市等场所，中央空调系统已被普遍地加以应用，以满足在炎热夏季里人们对环境温度等方面的要求。风机盘管加新风形式的中央空调系统同时也更多地应用到了大型办公区域。办公区域的装修一般来说相对比较高档，而空调系统的故障排除或维修等，均将造成对装修的破坏；其次，在风机盘管加新风的中央空调系统施工过程中，由于施工工艺原因、对施工质量控制的把关不严等，导致空调系统在运行期间效果不理想，或者运行过程中故障频出，甚至，极度缩短了设备和系统的使用寿命等等。那么，在施工过程中，质量控制重点环节在哪里呢？本文以深入浅出的阐述方式，将质量控制重点环节进行论述，同时，也针对个别技术问题，给出了一定的解决方法和建议。 关键词：中央空调风机盘管质量控制 前言 随着社会的进步以及经济的快速发展，人们的生活水平在不断地提高；随之而来的是人们对生产环境、办公环境直至购物、休闲等场所的环境要求，更倾向于对舒适度的要求。办公区、生产车间等诸多领域，空调系统的普遍应用，更凸显出空调系统已经成了人们生活环境不可缺少的一部分。风机盘管加新风机系统普遍地应用于办公场所及生产领域。但是，由于在施工期间，对质量控制不到位等因素，导致了中央空调系统遗留的问题比较多，不仅直接影响了人们的正常生活、办公环境，同时也给后期的物业管理带来了极大的不便，再受日常维修、保养不到位等因素影响，使得中央空调系统运行效果不佳。为解决该问题，本文着重就风机盘管加新风中央空调系统的安装质量控制关键环节进行论述。 1、空调机房设备及管道安装 空调机房设备的安装，主要针对冷水机组和水泵等。冷水机组安装，严格按照设计资料核对空调机组技术参数的正确性，同时，在收集技术资料的同时，对设备的外观进行检查，确认设备在运输过程中未受到损坏。安装过程中，在水系统管道未安装完毕，且未进行清洗的情况下，绝对不能将管道和设备进行连接。并且，整个施工过程中，保证设备预留口的封堵不被破坏，以免施工时的焊渣、铁屑等杂物进入设备或管道系统，对机组本身及风机盘管等末端设备的正常运行带来不良后果。其次，在冷水机组就位安装吊装过程中，绝不能将绳、铁索等固定在设备预留接管上，否则，将很有可能对机组造成损坏，导致工程缺陷和损失。 水泵安装。水泵安装要特别注意泵体的减振措施，其次，充分考虑水泵进、出口的水排放措施，否则，对将来的清洗及维护会造成非常大的不便；另外，阀门和止回阀的选用，要绝对保证质量，否则，在安装完成后，要进行更换或维修非常困难。在有备用泵的实例工程中，由于止回阀及蝶阀的密闭性不好，造成备用泵水流倒向的实例很多。对泵体本身的使用寿命会造成极大影响。 特别重要的是机房管道系统的固定。按常规，一般都是支、吊架固定在天花
风机盘管加新风空调系统中集中排风问题的探讨 山东省建筑设计研究院王慧王宗华李向东 提要本文对风机盘管加新风系统中设计中集中排风的设置进行了深入探讨。 关键词风机盘管加新风空调系统集中排风 0、引言 经济的发展必然导致能源消耗的增长，节能降耗是实现国民经济的可持续发展的必然要求。建筑能耗约占社会总能耗的1/3，而建筑能耗中暖通空调系统的能耗又占到2/3左右，因此，在节能工作中，我们暖通专业任重而道远。国家及地方的规范、标准、规定相继出台，一些新的系统形式、新的设备材料也不断涌现，总起来说，这对我们的节能工作是非常有利的，但同时也对我们的暖通空调设计提出了更高的要求。在对一些规范条文的理解上、对一些系统形式的应用上都有一些模糊甚至错误的认识，值得探讨与研究。 山东省《公共建筑节能设计标准》（DBJ14-036-2006）第4.4.3条：“集中空调系统的排风热回收，应符合以下规定：风机盘管加新风系统，全楼设计最小新风量大于或等于20000m3/h时，应设集中排风系统，并至少有总新风量的40％设置热回收装置……”诚然，排风热回收是节能的一个有效措施，问题是，风机盘管加新风系统是否需要设置集中排风系统？是否设置集中排风与其总新风量是否有关系呢？ 1、规范中的规定 关于空调系统设置新风和排风的规定，《采暖通风与空气调节设计规范》（GB50019-2003）（以下简称《规范》）中有如下条文： （一）“3.1.9条：建筑物室内人员所需最小新风量，应符合以下规定： （1）民用建筑人员所需最小新风量按国家现行有关卫生标准确定； （2）工业建筑应保证每人不小于30m3/h的新风量。” 该条是强制性条文。 （二）“6.3.14条：空气调节系统的新风量，因符合下列规定： （1）不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值；（2）人员所需新风量应满足本规范第3.1.9条的要求，并根据人员的活动和工作性质以及在室内的停留时间等因素确定。” （三）“6.3.17条：空气调节系统应有排风出路并进行风量平衡计算，室内正压值应符合本规范第6.1.3条的规定。人员集中或过渡季节使用大量新风的空气调节区，应设置机械排风设施，排风量应适应新风量的变化。” （四）“6.1.3条：空气调节区内的空气压力应满足下列要求： （1）工艺性空气调节，按工艺要求确定； （2）舒适性空气调节，空气调节区与室外的压力差或空气调节区相互之间有压差要求时，其压差宜取5～10Pa，但不应大于50Pa。” 2、风机盘管加新风系统中集中排风的设置 《规范》3.1.9条和6.3.14条规定了设置集中空调系统应设置新风系统以及新风量的大小。 《规范》6.3.17条和6.1.3条规定了何时设置排风系统。“人员集中”说明新风量较大，“过渡季节大量使用新风”指的是全空气系统，一般风机盘管加新风系统中，过渡季节的新风量不会高于空调季节，不能叫做“大量使用新风”。在风机盘管加新风系统应用最典型的办公建筑、住宅建筑、宾馆建筑中，是不属于这两种情况的，是否设置集中排风系统，就应该看自然排风作为一种排风出路能否满足室内正压值要求。
风机盘管加新风系统施工方案 1、暖通工程概况 该工程一至十六层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统南北各设轴流风机1台。 2、施工组织 2.1 劳动组织准备：本工程的总包方为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。 2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。 2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。 2.4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表1。 表1 劳动力计划表 2.5施工机具准备 具体施工用机具见下表2。 表2 施工机具计划表
3、主要项目施工方法及要求 3.1预留预理 3.1.1通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为坚井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100mm，固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。 3.1.2空调水系统需要在楼板或墙体上用钢套管预埋留洞，待土建打完砼达到一定强度时将钢套管松动。并在砼能上人的时候把钢套管拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见下表3。 表3 空调水管预埋、预留洞规格表 注：B2层人防洞的预留、预埋必须按人防有关要求执行。 3.1.3本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。 例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土3-4小时内拔出。 3.1.4设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。 3.1.5由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预
风机盘管加新风系统设计原理及特点 风机盘管属于中央空调系统末端，其本身有一定的除湿功能，在家用中央空调领域，风机盘管除湿功能有一定的效果，但要想彻底解决室内空气质量问题，我们必须借助新风新风，采用风机盘管加新风系统的设计形式可以有效的解决空气温度与湿度问题。 风机盘管加新风系统设计原理 在通常的风机盘管加新风系统中，室外空气在新风机组里仅被处理到室内状太点等焓的机器露点，新风负荷与部分湿负荷由新风系统承担，室内冷、湿负荷与新风部分湿负荷由风机盘管承担。由此可知，在此种处理过程中，风机盘管始终处于湿工况下，本来自身处理湿能力就比较差，这种情况下除了处理室内全部负荷外，还要处理新风的部分湿负荷，对于人员密集的大空间超市商场类建筑，如坚持使用这种处理过程，会给风机盘管带来更大的湿处理压力。 这种情况下产生大量凝结水，而时有发生渗顶现象也是合情合理。为了能够使风机盘管少产生或不产生冷凝水，也就是让新风承担大部分或全部湿负荷的处理过程是人员密集的大空间超市商店类建筑采用的合理过程。对于夏季当新风承担全部室内负荷，风机盘管仅承担照明、日射、人体等显热负荷的系统可以称作为干工况运行风机盘管加大新风机组除湿机系统。 风机盘管加新风系统特点 与传统的风机盘管系统相比有以下主要特点：风机盘管负荷减小，要求冷水温度较高，盘管排数减少；新风机组负荷增大，要求冷水温度较低，大焓差处理，盘管排数增多；风机盘管干工况运行，无滋菌问题，卫生条件好。不过这种系统国内应用较少。贝雷片可能是大焓差处理的新风机组不是很普及，但是这是解决风机盘管系统应用到人员密集的大空间超市商场类建筑的一个途径。 中央空调主要功能是系统调节室内温度，除湿只是中央空调附加功能，在天气潮湿的情况下，通过运行中央空调风机盘管可以解决室内过湿问题。
风机盘管加新风系统的典型设计与控制在风盘加新风系统的分类上，会出现一些分类的形式。如果按照新风机组在工作时所承担的室内负荷状况来进行分类则可以分为以下几类，即新风不承担室内负荷、新风承担部分室内负荷Ⅰ，（承担部分显热负荷，不承担潜热负荷）、新风承担部分室内负荷Ⅱ（承担部分显热负荷，并承担全部潜热负荷）。下面，分别就这些类型的设计特点以及其控制逻辑的设计思路进行说明。 新风不承担室内负荷 新风不承担室内负荷，由风机盘管承担全部室内负荷。这样设计要求新风机组在处理室外新风时将其处理到室内状态的等焓线上。即，送入室内的经过处理后新风不会与室内的经过风盘处理的空气产生热量的搬运。 送风温湿度的确定 新风机组控制的是通过冷、热盘管上水阀的调节进而调节机组送风的温湿度。那么根据焓湿图上对于该类型系统工作状态的描述可以得出。这一类型系统新风机组的送风温湿度应该处理到机器露点，或者是考虑一定温升（管道或风机）后的机器露点。 机器露点的确定 机器露点通过焓湿图可以看出，是由室外状态和室内状态的等焓线以及90%的相对湿度线所确定的。在这三个量中，只有90%相对湿度线是确定的，其余两个状态在空调系统的实际运行过程中都是变化的。 在确定送风状态点时，首先要确定室内状态点。确定室内状态点的温湿度参数后，可以很容易的确定出基于这一组参数的焓值，这个焓值也就是室内状态的焓值。沿该焓值所在等焓线与90%相对湿度线相交后得到的就是新风机组所需要处理到的机器露点，同时也就是新风机组的送风状态点。所以可以看出，新风机组的送风状态点的确定是与室内状态参数相关的，其与室外状态参数无关。室内状态参数的改变导致了机器露点的变化。
