16.4电磁继电器与自动控制
九年级下册
情境导入
我们学习了电磁铁的原理，那么如何利用电磁铁呢？
思考：电磁起重机如何工作？
本节目标
（1）了解电磁继电器的主要结构和控制原理。 （2）会连接简单的电磁继电器控制电路。 （3）会利用电磁继电器设计简单的报警电路。
预习反馈
任务：观察电磁继电器的工作原理图，根据实验，描述其控制原理。 （1） 连接控制电路。
课堂探究
认识电磁继电器
想一想：电磁继电器如何控制龙门吊和机器人工作？
龙门吊和机器人中的电磁继电器属于远程控制器，实现机械的自动控制
课堂探究 活动1：认识电磁继电器 任务：观察电磁继电器，找出它们的组成单元，并猜测其功能。
电磁继电器利用了电磁铁的性 质。
课堂探究
电磁继电器由电磁铁、衔铁、弹簧片、触点等元件组成。 电磁铁：实现电能向机械能的转变 弹簧片：控制衔铁与触电的接触 衔铁：动触点 触电：接通电路的导电片
自动控制的原理 自动控制电路的设计
拓展练习
电磁继电器1电路如分图为是控制一电种路防和工汛作报电警路 器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有
C②．闭衔合铁开被关吸个S引1,浮注，意电于观铃A察停，衔止当铁发是出水如报面何警上动声作涨的D到．，到衔A、铁达B被触警排点戒斥（，水常电闭位铃）时停及止（B、发C出触B报点警）（声常开）的状态是如何转换的。
电磁铁 衔铁 弹簧片 触点
在某些危险D及．复杂两区灯域都（比不如亮高温、有毒气体、X光、核辐射、太空等），不能有工作人员存在，此时就需要通过远程控制来实现机器
的探测和工作，这时电磁继电器可以作为远程控制电路。
（2） 连接工作电路。
（1）了解电磁继电器的主要结构和控制原理。

202X春粤沪版物理九下16.4《电磁继电器与自动控制》ppt课件

202X春粤沪版物理九下16.4《电磁继电器与自动控制》ppt课件

17、儿童是中心，教育的措施便围绕 他们而 组织起 来。上 午11时0 分31秒 上午11 时0分1 1:00:31 21.5.3
谢谢观赏
You made my day!
我们，还在路上……
2、连接工作电路
A、将两个静触点与 电源、用电器串联
B、动触点与电源的 一极和开关串联
上下静触点连 接对应的用电器到 电源另一极
绿灯 红灯
控制电路
工作电路
应用
安装模拟水位自动报警器
水
电源
电源
电磁继电器工作原理
利用低电压、弱电流（控制电路） 控制高电压强电流的（工作电路）。 利用控制电路开关控制电磁铁的磁性 的有无，吸放衔铁带动触点控制工作 电路
11、一个好的教师，是一个懂得心理 学和教 育学的 人。21. 5.311:0 0:3111: 00May-213-Ma y-21
12、要记住，你不仅是教课的教师， 也是学 生的教 育者， 生活的 导师和 道德的 引路人 。11:00: 3111:0 0:3111: 00Monday, May 03, 2021
是（ D ）。
A．节约用电
B．操作简单
C．保护用电器 D．避免危险
2、电磁继电器的主要作用相当于工作电路中的（ C ）
A．电源
B．用电器
C．开关
D．导线
3、电磁继电器根据的物理原理是（ B ） A．磁场对电流的作用 B．电流的磁效应 C．电荷的相互作用 D．以上说法均不对
课堂小结
1、电磁继电器的构造 2、利用电磁继电器可以实现 （1）远距离操纵 （2）自动控制 （3）安全报警
……
学有致用，相信自己行
1、 图是一种温度自动报警器的原理图，制作 (填“酒

新沪粤版九年级物理下册16.4电磁继电器与自动控制课件

新沪粤版九年级物理下册16.4电磁继电器与自动控制课件
谢谢观赏
You made my day!
我们，还在路上……
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
第十六章 电磁铁与自动控制

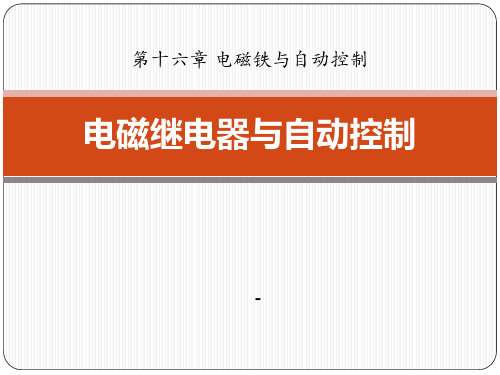

16.4 电磁继电器与自动控制
1.能说出电磁继电器的结构和工作原理. 2.了解电磁继电器在自动控制中的应用,能说明
自动设备的工作过程.(重点)
探究:用电磁继电器进行自动控制的过程
图16-4-4是一种常见的利用电磁继电器进行自动控制的控制系 统)控制电路中有:低压电源、__电__磁_铁__和_开__关__S_1_; (2)工作电路中有:高压电源(或低压电源)、红灯、绿灯(或其他用 电器)和___开__关__S.2 (3)工作原理:只闭合开关S2,这时____绿__灯亮;当闭合开关S1时, 电磁铁具有磁性,从而吸引__衔__铁__,使动触点B与静触点__C___接 触,工作电路构成通路, __红__灯亮;当断开开关S1时,电磁铁失去 _磁__性__,衔铁被复位弹簧拉起,动触点B与静触点A接触, _绿_灯亮.

新沪粤版物理九年级下册教学同步课件16.4电磁继电器与自动控制(共22张PPT)

新沪粤版物理九年级下册教学同步课件16.4电磁继电器与自动控制(共22张PPT)
利用电磁继电器可以实现用低电压、弱电 流电路控制高电压、强电流电路
2、想一想：利用电磁继电器还可以实现哪 些好处？
远距离操作、自动控制
自动控制 水位自动报警装置 水位未达A时，绿灯亮，水位正常； 水位达到A时，红灯亮，水位不正常。
绿灯
S
A 红灯
B
检查预习二
会连接电磁继电器的简单电路
应用： 活动3：安装模拟水位自动报警器
书籍是屹立在时间的汪洋大海中的灯塔。2022年4月下午2时56分22.4.1114:56April 11, 2022 正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022年4月11日星期一2时56分9秒14:56:0911 April 2022 书籍是屹立在时间的汪洋大海中的灯塔。
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动
复位弹簧：电磁铁磁性消失时，拉动衔铁弹离电磁铁
触点：相当于被控制电路的开关(A、C是静触点，B为动触点）
电磁继电器的构造
衔铁
触点
电磁铁
复位 弹簧
二、用电磁继电器进行自动控制
活动2：学习使用电磁继电器
1、连接控制电路 2、连接工作电路
绿灯
S
红灯
S1
S2
工作原理
控制电路
工作电路衔铁 _吸__下___,动触点下移，红__灯__支路接通，红__灯__亮； 当开 关铁，S1动断触开点时上，移电，磁绿_铁_灯断__电支失路去接磁_通_性_，_绿，__灯复__位亮弹；簧拉动衔
电磁继电器实际上是一个利用电磁 铁来控制工作电路的开关。
3.关于电磁继电器的衔铁的选用，下列
说法中正确的是 ( A )
A.应选用软铁材料
B.应选用钢棒

新沪粤版九年级物理下册 课件：第十六章第4节电磁继电器与自动控制 (共14张PPT)

新沪粤版九年级物理下册 课件：第十六章第4节电磁继电器与自动控制 (共14张PPT)
A B
S
C
主要部分的作用：
动触点
电磁铁：通电时产生磁性，吸下衔铁
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动
返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁
触点：相当于被控制电路的开关(A、C静触点，B：动触点）
阅读J2413演示电磁继电器使用 说明书，回答以下问题
1、请在图上的对应位置写上各部件的中文名称

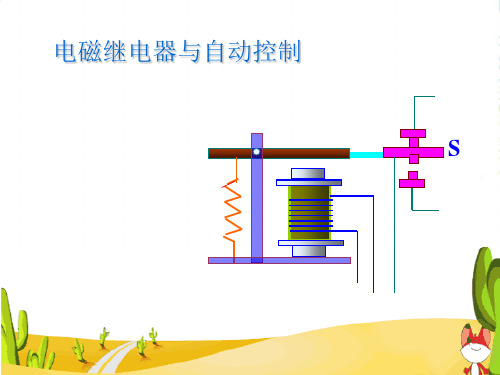

电磁继电器与自动控制
