【CN209953435U】一种化工新材料加工用清洗装置【专利】

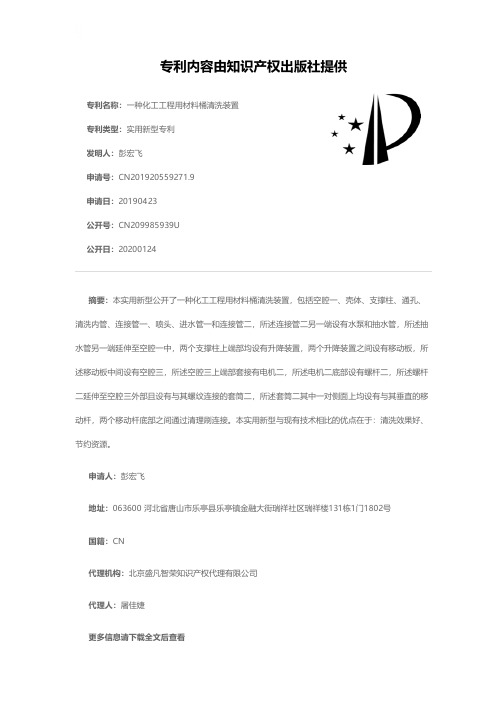

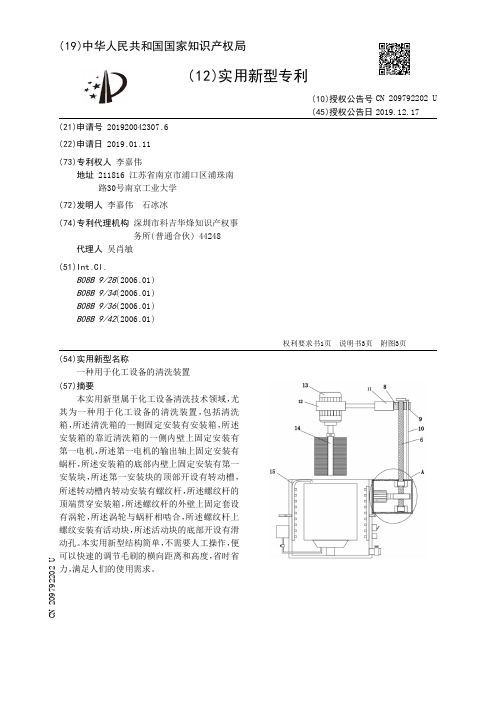

专利名称：一种化工工程用材料桶清洗装置专利类型：实用新型专利
发明人：彭宏飞
申请号：CN201920559271.9
申请日：20190423
公开号：CN209985939U
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种化工工程用材料桶清洗装置，包括空腔一、壳体、支撑柱、通孔、清洗内管、连接管一、喷头、进水管一和连接管二，所述连接管二另一端设有水泵和抽水管，所述抽水管另一端延伸至空腔一中，两个支撑柱上端部均设有升降装置，两个升降装置之间设有移动板，所述移动板中间设有空腔三，所述空腔三上端部套接有电机二，所述电机二底部设有螺杆二，所述螺杆二延伸至空腔三外部且设有与其螺纹连接的套筒二，所述套筒二其中一对侧面上均设有与其垂直的移动杆，两个移动杆底部之间通过清理刷连接。

本实用新型与现有技术相比的优点在于：清洗效果好、节约资源。

申请人：彭宏飞
地址：063600 河北省唐山市乐亭县乐亭镇金融大街瑞祥社区瑞祥楼131栋1门1802号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：屠佳婕
更多信息请下载全文后查看。

专利名称：一种清洗装置
专利类型：发明专利
发明人：刘莉,贾文友,贾昊瑞申请号：CN201210482279.2申请日：20121125
公开号：CN102974078A
公开日：
20130320
专利内容由知识产权出版社提供
摘要：一种清洗装置。

它包括移动杆部分，旋转杆部分和清洗箱部分。

向下移动手柄，带动移动杆部分整体向下运动，通过螺杆传动装置和轴承装置，带动被清洗球的转动同时向下移动。

当被清洗球的转动同时向下移动时，穿过弹性环的中心孔，弹性环和清洗海绵紧贴球，在从进水嘴流进的水作用下清洗球，当球到达下限位置的虚拟球，落在盛物台上，移开支撑容器，取出球，检查清洗质量，如果需要，可以再清洗一次。

在清洗完毕后，松开手柄，移动杆部分在弹簧弹力作用下回复初始位置，可以进行下一次清洗操作。

它结构紧凑合理，清洗便利且效率高，节省使用者的体力，操作便利，清洗效果好且稳定，利于推广应用。

申请人：安徽工程大学
地址：241000 安徽省芜湖市高新区长江南路83号科创中心安徽工程大学技术转移中心
国籍：CN
更多信息请下载全文后查看。

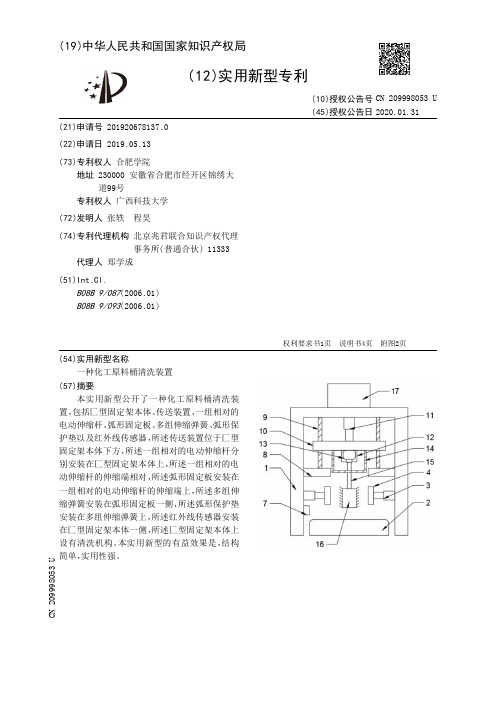

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920678137.0(22)申请日 2019.05.13(73)专利权人 合肥学院地址 230000 安徽省合肥市经开区锦绣大道99号专利权人 广西科技大学(72)发明人 张轶　程昊　(74)专利代理机构 北京兆君联合知识产权代理事务所(普通合伙) 11333代理人 郑学成(51)Int.Cl.B08B 9/087(2006.01)B08B 9/093(2006.01)(54)实用新型名称一种化工原料桶清洗装置(57)摘要本实用新型公开了一种化工原料桶清洗装置，包括匚型固定架本体、传送装置、一组相对的电动伸缩杆、弧形固定板、多组伸缩弹簧、弧形保护垫以及红外线传感器，所述传送装置位于匚型固定架本体下方，所述一组相对的电动伸缩杆分别安装在匚型固定架本体上，所述一组相对的电动伸缩杆的伸缩端相对，所述弧形固定板安装在一组相对的电动伸缩杆的伸缩端上，所述多组伸缩弹簧安装在弧形固定板一侧，所述弧形保护垫安装在多组伸缩弹簧上，所述红外线传感器安装在匚型固定架本体一侧，所述匚型固定架本体上设有清洗机构。

本实用新型的有益效果是，结构简单，实用性强。

权利要求书1页 说明书4页 附图2页CN 209998053 U 2020.01.31C N 209998053U权　利　要　求　书1/1页CN 209998053 U1.一种化工原料桶清洗装置，包括匚型固定架本体(1)、传送装置(2)、一组相对的电动伸缩杆(3)、弧形固定板(4)、多组伸缩弹簧(5)、弧形保护垫(6)以及红外线传感器(7)，所述传送装置(2)位于匚型固定架本体(1)下方，所述一组相对的电动伸缩杆(3)分别安装在匚型固定架本体(1)上，所述一组相对的电动伸缩杆(3)的伸缩端相对，所述弧形固定板(4)安装在一组相对的电动伸缩杆(3)的伸缩端上，所述多组伸缩弹簧(5)安装在弧形固定板(4)一侧，所述弧形保护垫(6)安装在多组伸缩弹簧(5)上，所述红外线传感器(7)安装在匚型固定架本体(1)一侧，其特征在于，所述匚型固定架本体(1)上设有清洗机构；所述清洗机构，其包括：一组相对的固定板(8)、一组相对的竖向滑杆(9)、移动滑动板(10)、电动液压油缸(11)、电机固定箱(12)、旋转电机(13)、匚型连接架(14)、旋转驱动轴(15)、清洗毛刷(16)以及清洗水储存箱(17)；所述一组相对的固定板(8)分别安装在匚型固定架本体(1)上，所述一组相对的竖向滑杆(9)分别安装在匚型固定架本体(1)下表面，且与所述一组相对的固定板(8)固定连接，所述移动滑动板(10)套装在一组相对的竖向滑杆(9)上，且与所述一组相对的竖向滑杆(9)滑动连接，所述电动液压油缸(11)安装在匚型固定架本体(1)下表面，且伸缩端与所述移动滑动板(10)固定连接，所述电机固定箱(12)安装在移动滑动板(10)下表面，所述旋转电机(13)安装在电机固定箱(12)内，且旋转端伸出所述电机固定箱(12)，所述匚型连接架(14)安装在移动滑动板(10)下表面，所述旋转驱动轴(15)安装在旋转电机(13)旋转端上，且穿过所述匚型连接架(14)，所述清洗毛刷(16)安装在旋转驱动轴(15)上，所述清洗水储存箱(17)安装在匚型固定架本体(1)上表面。

专利名称：一种化工设备清洗装置专利类型：发明专利
发明人：陈海荣
申请号：CN201810714967.4申请日：20180703
公开号：CN108746114A
公开日：
20181106
专利内容由知识产权出版社提供
摘要：本发明公开了一种化工设备清洗装置，包括主体，所述主体的顶部外表面左侧设有水箱，所述水箱的右壁底部与第一水管的左端相连通，所述第一水管的纵向部分贯穿主体的顶部与旋转连接头相连通，所述旋转连接头的底部与第二水管的上端相连通，所述第二水管设于横向水管上并与横向水管相连通，所述横向水管的中部外表面与套筒的中部外表面固定连接，所述主体的顶部外表面中间设有电机，所述电机的输出轴贯穿主体的顶部与套筒的上端固定连接，本发明利用了水在离心力的作用下经过第一喷头和第二喷头甩出，避免了现有技术中使用水泵带来的电力资源浪费的问题，同时实现了全方位清洗，效率高，结构简单，实用性强。

申请人：陈海荣
地址：510000 广东省广州市白云区棠涌黄沙岗大街9号801房
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：陈思聪
更多信息请下载全文后查看。

专利名称：材料加工清洗装置专利类型：发明专利
发明人：孙文清
申请号：CN201711207582.0申请日：20171127
公开号：CN108043759A
公开日：
20180518
专利内容由知识产权出版社提供
摘要：本发明涉及材料加工技术领域，公开了一种材料加工清洗装置，包括机架，机架上设有传送机构和清洗箱，传送机构包括杠杆，杠杆一端设有物料板，机架上滑动连接有齿条，齿条内开有滑槽，杠杆另一端滑动连接在滑槽内；齿条上设有第一棘爪和第二棘爪，第一棘爪啮合有第一棘轮，机架上转动连接有凸轮，第二棘爪啮合有第二棘轮；清洗箱上滑动连接有第一楔杆和竖杆，竖杆上开有供第一楔杆插入的楔槽；机架上滑动连接有对称的第二楔杆和第三楔杆，清洗箱内转动连接有夹紧机构，夹紧机构与第二楔杆和第三楔杆均为转动连接；清洗箱出口处设有第一传送带，清洗箱内设有用于清洗的喷头和清洗刷。

该装置能够快速清洗掉材料表面的杂物，提高了材料的清洗效率。

申请人：宁波江北文增新材料科技有限公司
地址：315000 浙江省宁波市江北区洪都路159号334室
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
代理人：蒙捷
更多信息请下载全文后查看。

专利名称：一种化工设备用清洗装置专利类型：实用新型专利
发明人：郑伟强,黄丽勉
申请号：CN202020970869.X
申请日：20200601
公开号：CN212525304U
公开日：
20210212
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种化工设备用清洗装置，包括清洗座，所述清洗座的上方设有升降板，所述升降板和清洗座之间通过电动伸缩杆连接，所述升降板的上方设有电机，所述电机与电动伸缩杆通过L形固定柱连接，所述清洗座和升降板之间设有转轴，所述转轴的顶端贯穿升降板，且所述转轴的顶端与电机的输出端连接，所述转轴的两侧对称设有若干固定连接的固定柱，所述固定柱的一侧设有活动柱，所述活动柱靠近固定柱的一端开设有凹槽，且所述固定柱的一端延伸至凹槽内。

本实用新型所述的一种化工设备用清洗装置，可以调节清洗刷与转轴之间的距离，进而适配内径不同的化工罐，提高了适用范围，方便实际使用。

申请人：黄丽勉
地址：510700 广东省广州市黄埔区科翔路110号903房
国籍：CN
代理机构：广州文衡知识产权代理事务所(普通合伙)
代理人：王英环
更多信息请下载全文后查看。

专利名称：一种新材料加工生产用清洗设备专利类型：发明专利
发明人：刘俊宏
申请号：CN201810430297.3
申请日：20180508
公开号：CN108405464A
公开日：
20180817
专利内容由知识产权出版社提供
摘要：本发明涉及清洗设备技术领域，尤其是一种新材料加工生产用清洗设备，包括机体和底座，底座设置在机体的底部，底座内的底部设有第二电机，第二电机的输出轴贯穿机体的底部并延伸进去设有圆板，圆板的侧面设有限位机构，圆板上设有多个通孔，圆板的上方等距设有多个倾斜板，机体的一侧通过安装框连接有第一电机，第一电机的输出轴上设有转轴，转轴的一端贯穿机体的一侧并延伸进去设有圆轴，圆轴的表面设有第一毛刷，安装板的一侧设有第二毛刷，机体的底部设有排水机构。

此装置结构合理，方便操作，便于对材料进行清洗，同时具有良好的清洗效果，避免因清洗不干净，从而给使用者造成麻烦。

申请人：清远湘昌新材料有限公司
地址：511500 广东省清远市广东清远高新技术产业开发区创业一路6号A6栋3层301-30号国籍：CN
更多信息请下载全文后查看。

专利名称：一种化工工艺用水洗净化装置专利类型：实用新型专利
发明人：李萱,王艳
申请号：CN202123380159.5
申请日：20211230
公开号：CN216630219U
公开日：
20220531
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种化工工艺用水洗净化装置，涉及水洗净化技术领域，旨在延缓溶液消耗、便于清洗和更换、净化更加充分彻底，用于对有害气体进行水洗净化，技术方案是：包括第一支撑脚、进气口、第一箱体、通孔、固定机构、第一连接管、水洗箱、除雾器、第一喷淋机构、抽水管、管接头、第二喷淋机构、第二连接管、第二箱体、转轴、电机、第二支撑脚、排气口、输水管、循环箱、进水管、排水管、水泵；本实用新型通过设过滤网，可初步过滤废气后，再导入溶液，延长溶液使用时间；设除雾器，可拦截气体中携带的液体，设与通孔滑动连接的固定机构，便于清洗和更换；设电机、转轴、喷淋机构，使液体可被旋转喷洒而出，净化更加充分彻底。

申请人：巴音郭楞职业技术学院
地址：841000 新疆维吾尔自治区库尔勒市经济技术开发区乐悟路36号
国籍：CN
代理机构：北京盛凡佳华专利代理事务所(普通合伙)
代理人：安学慧
更多信息请下载全文后查看。

专利名称：一种化学实验用清洗装置
专利类型：实用新型专利
发明人：石博文,郝贺,朱原,周双,李欣泽,岳利敏,阿合玛尔列·海依拉提
申请号：CN202120336138.4
申请日：20210205
公开号：CN216827748U
公开日：
20220628
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种化学实验用清洗装置，包括清洁烘箱，所述清洁烘箱的顶端嵌设有密封轴承，所述密封轴承的内环面固定连接有转动杆，所述转动杆的顶端固定连接有驱动电机，所述清洁烘箱的顶端固定连接有暖风机，所述暖风机的出风孔的表面套设有出风管，所述出风管延伸至清洁烘箱的内部，所述清洁烘箱的顶部设置有出风口，所述固定块的顶端固定连接有分水管，所述分水管的左端固定连接有进水管，所述进水管的底端固定连接有水泵。

通过设置分水管、集水喷头、进水管、蓄水槽和水泵，可以将水由下向上集束喷入倒置的容器内，对容器进行清洗，通过设置下水口、石棉过滤网和蓄水槽，对清洗容器的水进行过滤，过滤后的水流入蓄水槽，可以循环的使用。

申请人：河北工程大学
地址：056038 河北省邯郸市经济技术开发区太极路19号
国籍：CN
代理机构：北京集智东方知识产权代理有限公司
代理人：吴倩
更多信息请下载全文后查看。
