家中装修电工电路施工详解图

九张图搞定全屋回路与插座！前言：鉴于之前的文章字数太多很多朋友感觉读不下去，这次把电线、回路以及空开选择都浓缩为表格及一两句话，安装位置浓缩为9张图。

一、电线选择左边软芯（BVR），右边硬芯（BV），外边白色护套线除灯线外一般不用。

普通家装硬芯偏多，因为软芯接头处不方便固定。

电线常用色：火线红色、蓝色零线、双色地线（不是一定的，如零线也有绿色，地线也有黄色）二、回路选择常用回路特别需要注意的一点就是冰箱单独回路，这样可以离开家断掉其他回路时保留冰箱供电。

可增回路三、空开选择：左边空气开关、右边漏电保护开关。

漏电保护增加了保护漏电及触电时的触发，空气开关只会在过载时跳闸。

家用空气开关分为1P、2P，漏电保护开关分为1P+N、2P。

一般总路的选2P，分路选1P就可以。

P=极，N=零线家用电线因穿管且室内温度较高，所以建议安全载流会比理论降低。

四、插座种类除了基础的五孔插座以外，还有其他几种常用的插座也在这张图上有所体现。

唯一需要注意的事情就是洗手间可以加防溅盒。

五、插座布置1、玄关插座预留2-3个插座，插座高度如图，可以布置在鞋柜底部和中间。

用于烘鞋器、氛围灯等。

2、客厅插座客厅背面一般预留5-7个插座，沙发旁可选择USB插座。

客厅正面一般预留4-8个插座，电视机下可预留两个四孔插座。

3、卧室插座整个卧室可以预留6-14个插座，床头、梳妆台插座如果想隐藏可以降低高度。

4、厨房插座厨房是插座最多的地方，推荐使用带开关插座。

除了以上12个插座以外，还可以为洗碗机等增加2到3个，如果拥有中岛至少增加4到6个插座。

烤箱插座一般16A，同时不可留在烤箱后边。

5、餐厅插座餐厅插座一般布置3-6个，主要用于小电器及餐桌火锅使用。

6、卫生间插座卫生间插座一般预留4-6个，如果洗衣机烘干机在阳台就把插座挪到阳台，同时插座高于进水口。

7、智能设备插座智能电器的位置会随着时代的进步而改变，今天我就把常见的几种罗列出来，供大家参考！我自己全屋的插座数量以供参考总结：插座是家中最容易忽略但又是比较重要的环节，如果插座前期没有设计好那后期家里就变成盘丝洞了。

六种建筑、楼房装修布线接线图更多精彩，尽在全球电气资源官网（）1.建筑装修施工工地用配电线路建筑装修施工工地配电线路如图1(a)所示，施工配电设备根据其用电量及用电设备的实际要求，装在防雨绝缘配电箱内，进而可设总保险、总电源开关、分路空气断路器、闸刀、单相照明闸刀以及三相四线制的临时四眼插座和单相三眼的插座等。

另外在附近为了方便移动电动工具的使用，还可装些防雨的小型配电盘，通过四眼插座和四芯橡皮电线，连接到移动工具的现场，以使操作施工中能及时断电。

小型配电盘一般构造有一四眼插头，通过四芯橡皮电缆线连接到移动工具的施工现场，并进入防雨的木制箱盒里。

在绝缘板上装设有总闸刀开关，闸刀上装设有保险丝。

另外可装分支闸刀以及四眼插座和三眼插座。

四眼插座可供移动振动棒、磨光机等移动电动工具使用，三眼插座可供手电钻、电锤、电刨等单相电动工具使用，见图1(b)。

图1 建筑装修施工工地用配电线路图1 建筑装修施工工地用配电线路(续)2.六层楼配电系统分配线路在承接设计、安装住宅楼房的照明工程时，要对每个房间的作用与用途有所了解，根据住户生活、活动的要求来设计照明电气的安装方式、安装位置，确定安装具体要求。

其次还要考虑到住宅所应用的各种电气设备对电源的要求，满足家庭电气化的需求。

同时还要采取安全措施，达到安全供电，使住宅照明供电设施尽可能规范、统一、安全、节约，有条件时应选用节电型电器装置。

建筑楼房电气线路装备的原则是：①选择进户线的截面积大小时应使整个楼房的总用电电流小于该导线的安全电流，并留有适当的裕度。

进户线可采用铜芯橡皮绝缘导线，沿外墙敷设明线。

进户线及干线的穿管管径应按穿线点截面放大一级来选择。

②进户总电流超过30A时，应选用三相五线制进户。

除进户时三相四线制电源进入住宅楼房配电盘外，还要设置零线的重复接地，并单独引入一根接地线，住宅楼房室内的配电箱、导线钢管、插座接地孔应由专门进入的一根接地线来连接，这就是三相五线制供电。

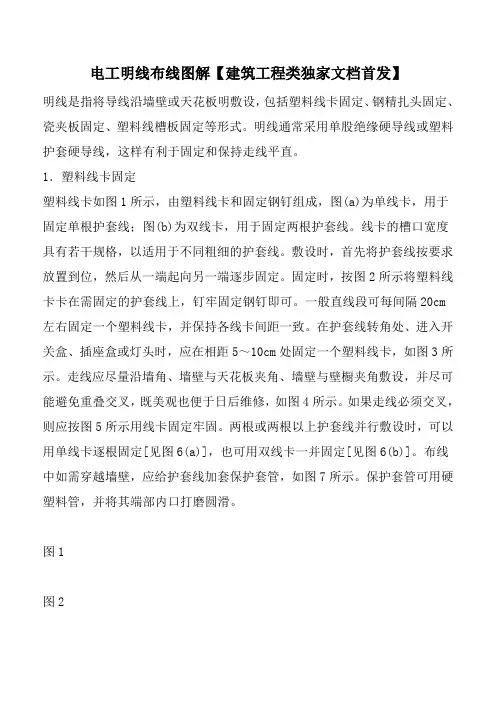

电工明线布线图解【建筑工程类独家文档首发】明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式。

明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。

1．塑料线卡固定塑料线卡如图1所示，由塑料线卡和固定钢钉组成，图(a)为单线卡，用于固定单根护套线；图(b)为双线卡，用于固定两根护套线。

线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。

敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。

固定时，按图2所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。

一般直线段可每间隔20cm 左右固定一个塑料线卡，并保持各线卡间距一致。

在护套线转角处、进入开关盒、插座盒或灯头时，应在相距5～10cm处固定一个塑料线卡，如图3所示。

走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观也便于日后维修，如图4所示。

如果走线必须交叉，则应按图5所示用线卡固定牢固。

两根或两根以上护套线并行敷设时，可以用单线卡逐根固定[见图6(a)]，也可用双线卡一并固定[见图6(b)]。

布线中如需穿越墙壁，应给护套线加套保护套管，如图7所示。

保护套管可用硬塑料管，并将其端部内口打磨圆滑。

图1图2图3图4图5图6图72．钢精扎头固定钢精扎头由薄铝片冲轧制成，形状如图8所示。

用钢精扎头固定护套线的方法与使用塑料线卡类似，需注意的地方例如：应沿墙角或壁橱边沿敷设，直线段固定点的间距，护套线进入转角、开关盒或插座盒时的固定距离，交叉走线及并行走线的固定方法等，均与塑料线卡固定布线相同。

与塑料线卡所不同的是，采用钢精扎头固定时应先将钢精扎头固定到墙上，方法如图9所示，沿确定的布线走向，用小钢钉将钢精扎头钉牢在墙上，各钢精扎头间的距离一般为20cm左右，并保持间距一致。

然后将护套线放置到位，从一端起向另一端逐步固定。

固定时，按图10所示用钢精扎头包绕护套线并收紧即可。

三房两厅一厨两卫装修电水路参考图
三房两厅一厨两卫装修电\水路参考
强电箱一个：9～12路
四个空调单独四路直线：3匹立柜建议用4平方线，其他2.5平方线。

厨房插座单独一路：冰箱、电饭煲、微波炉等2.5平方线。

厨房照明一路线，也可以和卫生间照明合用1.5平方线。

卫生间插座和浴霸一路2.5平方线。

两厅插座一路用2.5平方线。

两厅照明一路用2.5平方线。

（吊灯费电）
三房照明一路用1.5平方线。

三房插座一路用2.5平方线。

建议在厨房水槽下方留一插座
建议在坐便处留一插座
大门入口处装双控开关
卧室装双控开关
弱电箱一个
电话、有线电视、路由器
水路
基本是排水管工的事，你只要定下水槽、龙头、台盆位置即可。

卫生间、厨房间水管从下方走，穿墙洞，过卧室到阳台的线路建议走墙顶线，然后用石膏线盖住。

无须墙上开槽，而且安全。

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是每个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都需要单独的空开控制。

如果用普通的PVC管穿线，就是12元/平方的人工费。

用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。

3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

家庭装修施工过程（附图）一：水电规范施工及注意事项： “水电改造”属于隐蔽工程，在装修中占有极为重要的地位。

电线安装： 家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等用电）。

电路线在现代装修中一般要求埋暗线，一旦出了问题，维修起来很麻烦，所以，线材就一定要选择比较好的。

电线规格的选用：家庭装修中，按国家规定照明、开关和插座要用空调要用4.01如果出现类似情况，需要打掉重新施工。

2、分组做法：分组就是说，每个空间的照明都要单独分组，每个空间的空调还要单独分组。

如一套三室两厅的房子就需要：房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间的空调要3组，客厅空调1组，总共要12组线，每组都需要单独的开关控制。

3、分组穿线做法：参照方法2的做法，用冷弯管穿线，每个弯头都需要用弯管器作弯头，费工时，所以贵一点。

4、分组穿线开槽做法：参照分组穿线做法，强弱电分槽布线，需要增加开槽费用。

5、分组穿线开槽（国标）做法：不开横槽，只开竖槽。

水电施工的基本原则： 水电的施工有个原则就是：走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地。

为什么呢？走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要把地板掀起来，那损失就大了。

还有，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

电的施工原则：一、定位：首先要根据你对电的用途进行电路定位，比如，那里要开关、那里要插座、那里要灯等要求，电工会根据你的要求进行定位。

二、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承重。

三、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

四、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

水电改造，本帖让你一目了然！！！！1.水路走顶和走地的优缺点 vs 先砌墙再水电，还是先水电再砌墙？水路走顶：优点：地面不需要开槽，万一有漏水可以及时发现，避免祸及楼下。

缺点：如果是PPR管的话，因它的质地较软，所以必须吊攀固定（间距标准60cm）。

需要在梁上打孔，加之电线穿梁孔及有的中央空调开孔，对梁体有一定损害。

一般台盆、浴缸等出水高度比较低，这样管线会比较长，对热量有损失。

水路走地：优点：开槽后的地面能稳固PPR管，水管线路较短。

缺点：需要在地面开槽，比较费工。

跟地面电线管会有交叉。

万一发生漏水现象，不能及时发现，对施工要求较高。

先砌墙再水电：优点：泥工砌墙相当方便，墙体晾干后放样比较准确，线盒定位都可以由电工一次统一到位。

缺点：泥工需要两次进场施工，会增加工时。

材料也需要进场两次比较麻烦。

先水电再砌墙：优点：敲墙后马上就可进行水电作业，工期紧凑，泥工一次进场即可。

缺点：林立的管线会妨碍泥工砌墙，并影响墙体牢固度，底盒也只能由泥工边施工边定位。

由于先水电后砌墙，缩短了墙体晾干期，有时会影响后期的油漆施工。

先砌墙还是先做水电好？看看这张照片就明白了。

水电改流程：进场前先弹水平线强、弱电箱宜放置于进门处，如果不是可以进行移位这张还是相当的清爽的，是移位过来的强电箱卫生间水路厨房水管布局，宜冷水管作过桥。

同时下水管口都应该堵上，防止施工中杂物掉入引起堵塞水管试压都是大家比较关心的问题，标准是8公斤20分钟水压检验标准为8公斤20分钟，这里显示10公斤了。

厨房燃气热水器布局，注意安装高度和插座的合理性拉近看，暗埋管管径最好为25mm，以利煤气软管穿过及日后换软管方便。

冷热水管处理注意事项水管走地的话有走地的好处：PPR管质地较软，走地比较稳定。

因为如果走顶的话管子里面会有空气，水流通过是会压缩空气引起管子的震动，产生噪声及相关问题。

客厅下的热水管用保温棉包住，因为没有包住的话容易使地板受热变形开裂等而厨房和卫生间的不用，因为是用水泥封起了。

水电安装工程各工序做法图文解析按照分项施工工序流程，图文解析以下十一项水电安装工程的施工工序及做法：一、砼结构板内PVC管/盒的施工二、砼剪力墙内PVC线/管的施工三、后砌墙内PVC线管/盒的施工四、户内强/弱电箱安装五、强/弱电桥架安装六、防雷接地及等电位施工七、砼楼板上立管孔洞预留和防水套管预埋八、砼剪力墙（后砌体）内套管的预埋九、UPVC排水立管安装十、PP-R给水管安装十一、消火栓管道安装清晰明了，一看就懂，分享给盟友参考借鉴！一、砼结构板内PVC管/盒的施工工序流程图纸固化→线盒定位、固定→线管敷设、固定→隐蔽验收→浇砼时值班看护→线管、盒清理→线管疏通→管内穿引铁丝→线盒标识→弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇砼前安装状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、砼剪力墙内PVC线管/盒的施工工序流程墙体内线管预留→预留线盒位标高测定→泡沫板固定→砼墙体内泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理8、桥架过桥处，接地扁钢制作规范9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础内桩基引下线施工→接地扁钢敷设→柱内引下线施工→均压环焊接→门窗接地施工→等电位箱施工→屋面避雷网焊接→接地电阻测试→接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规范要求楼层防雷接地施工工序流程图文解析：1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱内整洁干净七、砼楼板上立管孔洞预留和防水套管预埋工序流程留孔用木盒及防水套管的制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护控制要点孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面砼楼板上预留孔洞施工工艺流程图文解析：1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密3、监理工程师对预留孔洞坐标复核4、砼楼板上预留孔洞位置准确，洞口内清理干净5、砼楼板上预留孔洞上方木板防护到位6、外立面挑板上预留孔洞整体效果图屋面防水套管施工工艺流程图文解析：1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位3、出屋面管道穿越防水套管时，防水封堵应严密不漏水八、砼剪力墙（后砌体）内套管的预埋工序流程套管下料→安装前定位→套管组合焊接→套管固定、封堵→坐标复核、隐蔽→套管内清理→套管标识控制要点套管下料、定位、复核、固定共四个方面砼剪力墙上钢套管施工工艺流程图文解析：1、钢套管码放整齐、长度符合要求，管口封堵严密2、砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位3、砼墙内钢套管预埋，固定牢靠，间距均匀，封堵严密4、砼墙内钢套管预埋效果图，标识清晰砼墙上UPVC套管施工工艺流程图文解析：1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密2、砼墙内UPVC套管安装位置准确、固定牢靠、封堵到位3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确后砌墙上UPVC套管施工工艺流程图文解析：1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜2、UPVC套管冒出抹灰面10~20mm3、UPVC套管打磨后与装饰面层平齐4、不抹灰墙面与UPVC套管平齐九、UPVC排水立管安装工序流程立管上孔洞清理→上下吊线→支架安装→UPVC排水管安装→套管安装、固定→孔洞支模→浇砼→振捣→闭水试验→洞口二次浇砼、抹平→移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求5、UPVC排水管与支架间采用塑料隔开，符合规范要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平整8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇砼后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇砼找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理十、PP-R给水管安装工序流程图纸固化→定位弹线→支吊架制作、安装→PP-R给水管热熔→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求PP-R管与固定支架间加设塑料软管作保护给水支管穿墙套管内封堵填塞3、PP-R冷热水管道安装，支架间距符合规范规定4、阳台PP-R给水管安装效果十一、消火栓管道安装工序流程管道除锈、刷漆→坡口制作→立管吊线→支架制安→管道固定、焊接→套管安装→立管洞吊模→洞口闭水→消火栓箱安装→消火栓支管甩口→消火栓安装→管道水压试验控制要点除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面消火栓管道施工工艺流程图文解析：1、消火栓管道除锈、刷漆，钢管表面刷漆均匀2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理3、消火栓管道支架的制作，在安装前面对支架表面刷漆4、管道支架在安装时，须采用上下吊垂线法固定，保证管道垂直度5、立管固定支架上钢板暗埋做法，固定须牢靠6、修补完成后的立管支架，感观比较美观7、管道不切坡口时，在点焊时两管间应留有1~2mm间隙8、立管与支架固定牢靠，接触紧密9、层高大于5米时，立管上设两个支架焊口成型，外表做好防腐处理10、走道内消防环状管安装11、消火栓管与PP-R管、桥架间的交叉避让12、为保证走道吊顶标高，局部支管采用反抱形式固定管道13、消火栓支管安装完成后，须对管外表再做一道防腐处理14、消火栓口安装位置准确，标高符合规范要求。

工艺讲解(图文并茂)先来讲解下水电工艺1、线入管（线必须套在PVC的保护线管里，我们的线管是联塑的，基本踩不破,线在线管中是全封闭的），管入盒（线管必须插到开关底盒里）线在线管中间无接口，线在线管中的截面积不超过线管的40%（保证线的散热和以后的跟换灵活，方便检修）。

强弱电分开套管（强电的周围会有很强的磁场，会影响和干扰弱电的信号，导致电话、电视信号的不清晰。

强电线用的是金杯国标的多股软线（一般公司用的是硬质线），弱电线全部用的是秋叶原的（一般公司用的是山寨版安普的线），然后横平竖直，方便以后的检修，找电路的走向。

我们公司与其它公司不同的一些施工工艺：其一，转弯的地方不要用弯头，特别是直角弯坚决不用。

（大家可以试验一下，将弯头解剖以后，它是一个纯直角，如果要跟换线的话，三根线在通过直角弯的时候，会很难抽动，不利于线的更换。

我们建议用冷弯法，将与线管等直径的唐璜套到线管里，将线管弯成我们需要的角度，这样及不影响线管内的截面积，又保证了转弯线管部位的平滑。

在换线的过程但中，保证线的顺利通行。

其二，管与管之间不用打胶，直接用连接好就行。

因为现在的铺砖都是干铺法，本身地下面就基本没有什么水分，也就基本没有多少水分会到线管里。

再一个管与管之间打胶会要一个很严重的问题，PVC胶能够将PVC线管粘合在一起，它对塑料是有一定腐蚀作用的。

单在对线管之间打胶的时候，很有可能胶打多了一点，而且是在里面，根本看不到。

将胶滴到了线管里的线的胶皮上，这样不知不觉就将线的胶皮腐蚀掉了，导致短路。

所以我们建议不要对线管打胶封闭。

水路1、水路主要是横平竖直，左热右冷。

买房,购房,装修论坛,房产论坛2、我们用的管是PP-R管，它的主要成分是聚氯乙烯。

也叫热熔管，它的管与管之间的连接是通过一个电加热器，将两根管溶合在一起，形成一根通管。

这种管的关键就是连接部位的连接情况好坏。

连接以后我们要做打压试验，以此来检验管的连接情况，看是否有渗漏。

家装电路施工详解（详细图解，绝对有用）1顶上是二级吊顶，我们就以他为例，说一下顶内的电线做法2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。

3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。

5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。

的做工是否专业7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。

看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。

8上属电线盒内的接头处理是这样的9这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

10所以大家注意地线的重要性，在拉插座的同时不要忘了地线11在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。

12做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。
