东莞物理第十四章 欧姆定律单元培优测试卷

第十四章欧姆定律单元检测卷（满分：100分时间：60分钟）一、选择题（每小题3分，共30分）1．小明同学准备有：①铅笔芯、②金属刀片、③塑料三角尺、④塑料笔袋、⑤橡皮等物品，以备考试之需，其中属于绝缘体的有( )A．①③⑤B．②④⑤C．③④⑤D．①②④2．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是( )A．通过粗电阻丝的电流较大B．通过细电阻丝的电流较大C．加在粗电阻丝两端的电压较大D．加在细电阻丝两端的电压较大3．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( ) A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路4．把阻值分别为4 Ω、6 Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2 A，若将它们并联在同一电源上，则干路中的电流为( )A．5A B．3A C．4A D．2A5．如图所示的电路，电阻R2＝20 Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A2的示数为0.6 A．下列说法中正确的是( )A．电阻R1的阻值为40 ΩB．电源电压为1VC．通过电阻R2的电流为0.6 A D．电路中的总电流为0.8 A6．如图所示，电源电压不变．当开关S闭合时，电流表的示数为0.8A开关S断开后，电流表的示数改变了0.5 A则R1与R2的阻值之比为( )A．13：5 B．3：5 C．5：3 D．5：137．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )A．电流表A的示数变大，电压表V2的示数变小B．电流表A的示数变大，电压表V1的示数变小C．电压表V1的示数变小，电压表V2的示数变大D．电压表V1的示数不变，电压表V2的示数变大8．如图所示的电路中，电源电压保持不变．当开关S由断开到闭合，电压表V1的示数始终等于电压表V2的示数．若电路中只有一处故障，且只发生在电阻R或灯泡L处，则可能是( )A．灯泡L发光，电阻R断路B．灯泡L不发光，电阻R断路C．灯泡L发光，电阻R短路D．灯泡L不发光，电阻R短路9．如图所示，MN间的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20 Ω．当滑动变阻器的滑片P处于a端时，电流表的示数为0.25 A；当滑片P处于ab中点时，电流表的示数为0.40 A，则MN间的电压是( )A．6V B．5V C．4V D．3V10．在探究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5 V，滑动变阻器上标有“10 Ω 1.5 A”字样，在a、b两点间先后接入不同阻值的定值电阻，闭合开关S，移动滑片P，使电压表的示数为2.5 V，读出电流表的示数．当20 Ω的电阻接入a、b间时，电压表的示数始终无法达到2.5 V，其原因可能是( )A．20 Ω的电阻阻值太大B．电源电压4.5 V太低C．滑动变阻器的最大阻值太大D．控制电压为2.5 V太高二、填空题（每空2分，共28分）11．一个电阻，在它两端加10 V的电压时，通过它的电流为0.5 A，则该电阻的阻值是_______Ω；如果电阻两端的电压为零，该电阻的阻值是_______Ω．12．已知R1＝10 Ω，R2＝30 Ω，把它们串联起来，通过它们的电流之比I1：I2＝_______，若把它们并联起来，则通过它们的电流之比I1：I2＝_______．13．把电阻R1＝20 Ω和R2串联接入12 V的电路里，总电阻是30 Ω，则R2＝_____Ω，若把它们并联起来接入原电路中，则干路上的电流是_______A．14．一个小灯泡的阻值为10 Ω，正常发光时的电流为0.4 A，现要将其接入12 V的电路中，要求仍能正常发光，则应_______联一个_______Ω的电阻．15．小江用如图所示的电路来探究串联电路的电压关系，已知电源电压为6V，当开关S 闭合后，发现两灯均不亮，他用电压表分别测a、c和a、b两点间的电压，发现两次电压表的示数均为6V，由此判定灯_______(L1/L2)断路，用电压表测b、c两点间的电压，示数为_______V．16．如图所示的电路，电源电压保持不变，R1＝10 Ω．当闭合开关S，滑动变阻器的滑片P在中点时，电流表的示数为0.3 A；当把滑片P移到最右端时，电流表的示数为0.2 A．则电源电压为_______V，滑动变阻器的最大阻值为_______Ω．17．两个定值电阻，一个标有“4V 2Ω”字样，另一个标有“3V 1Ω”字样．若把这两个电阻串联在电路中，两端允许加的最大电压为_______V；若把这两个电阻并联在电路中，干路中允许通过的最大电流为_______A．三、解答题（共42分）18．（8分）某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示的电路．实验时他们将所选的两种金属丝接入电路中1和2的位置，通过比较电压表的示数来比较电阻丝的大小，现有几根康铜丝和镍铬合金丝，其规格如下表所示．(1)在探究导体的电阻与导体长度之间的定量关系时，他们将编号为_______的两根金属丝对应接入电路中1和2的位置，当发现电压表的示数之比U1：U2接近________时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成正比．(2)在探究过程中，若将编号为A和C的两根金属丝接入电路中1和2的位置，则他们想探究的是导体电阻与______之间的定量关系．(3)在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系，你认为他的实验方法合理吗？请说明理由：_______________________________________________________．19．（12分）在测量定值电阻的实验中：(1)连接电路时开关应_______．(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．(3)闭合开关前，滑动变阻器的滑片P应移至______(A/B)端．小青闭合开关后，移动滑片P到某一点时，电流表的示数为0.2 A，电压表的示数如图乙所示，为______V，计算出的电阻值为______Ω．(4)小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？______，理由是_____________________________________________________________．(5)如图丙所示是其他两组同学根据测得数据作出的I-U图像，分析图像可知Ra______（>／＝／<）R b．(6)小珍连接好电路后闭合开关，发现无论怎样移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是__________________．（写出一种即可）20．（4分）小林想利用一块电压表和已知的电阻R0测量电阻R x的阻值．小龙选择了满足实验要求的器材，并连接了部分实验电路，如图所示，小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2．(1)请你根据小龙的设计要求只添加一根导线完成图中所示实验电路的连接．(2)请你用U1、U2和R0表示出R x，R x＝______．21．（8分）如图所示是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属片是杠杆的一端，R'是阻值为12Ω的定值电阻，电流表的量程为0～0.6A，电源电压为6V，由油量表（用电流表改装）的指针指示的刻度就可知油箱内油的多少．(1)说出定值电阻R'的主要作用．(2)当油量表的指针指在刻度盘中央时，求滑动变阻器两端的电压．(3)能否将电压表接入这个电路？为什么？22．（10分）学习了电学的相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图甲是小红设计的电子秤原理图，其中E为干电池（2节）；A是电流表（电子秤示数表盘）；R0是定值电阻(5 Ω)；R是一根长为6 cm、阻值为15 Ω的均匀电阻丝．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（塑料盘的重力不计，g取10 N/kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端）．(1)求该电子秤的最大称量是多大？应选用的电流表的最大量程是多少？(2)求当电流表的指针指在0.3 A处时，所称重物的质量是多少？(3)从理论上说明该方案的最大不足，画出你的设计原理图．参考答案一、1．C 2．A 3．C 4．A 5．A 6．C 7．A 8．C 9．D 10．A 二、11．20 20 12．1：1 3：1 13．10 1.8 14．串 20 15．L 1 0 16．6 20 17．6 4.5三、18． (1)A 、B(或B 、A) 1：2（或2：1） (2)横截面积 (3)不合理，要使通过导体的电流跟电阻成反比，则要使导体两端电压保持不变，将不同金属丝接入电路M 、N 之间，M 、N 两端的电压不能保持不变19．(1)断开 (2)如图所示 (3)B 1.8 9 (4)不合适 没有多次测量取平均值以减小误差(5)< (6)滑动变阻器接入的是C 、D 接线柱（或接入的是A 、B 接线柱）20．(1)如图所示 (2)()2101U U R U - 21．(1)避免短路 (2) 2.4V (3)能，把电压表与R （或R'并联）22．(1) 6 kg 0.6A (2)2kg (3)不足略 设计原理如图所示。

九年级物理上册第十四章欧姆定律单元培优测试卷一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

九年级上册物理 第十四章 欧姆定律单元培优测试卷一、初三物理第十四章 欧姆定律 易错压轴题提优（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000A 减小 【解析】 【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

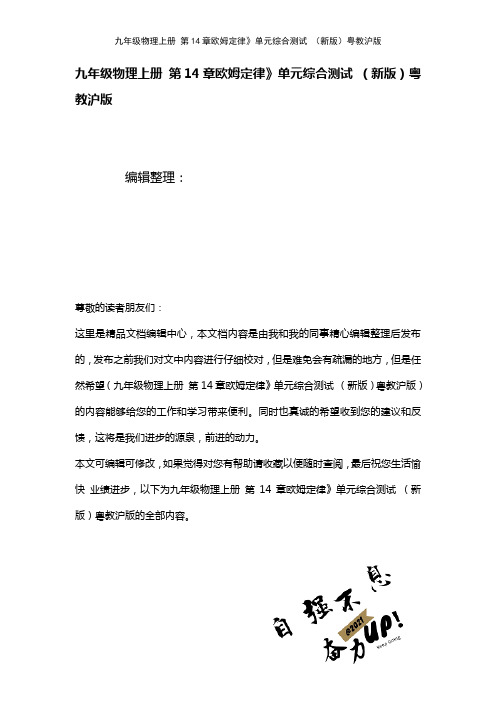

九年级物理上册第14章欧姆定律》单元综合测试（新版）粤教沪版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册第14章欧姆定律》单元综合测试（新版）粤教沪版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册第14章欧姆定律》单元综合测试（新版）粤教沪版的全部内容。

第14章欧姆定律一．选择题（共10小题，满分30分，每小题3分）1．如图所示，每个电阻都是300欧，则a、b间的总电阻是（）A．300欧 B．400欧 C．450欧 D．600欧2．如图所示的电路中，闭合开关S，两只灯泡都不亮，且电流表和电压表的指针都不动,现将两灯L1和L2的位置对调，再次闭合开关时，发现两灯仍不亮，电流表指针仍不动，电压表指针却有了明显的偏转，该电路的故障可能是( ）A．从a点经电流表到开关这段电路中出现短路B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电流表和两个灯泡都坏了3．如图所示的电路中，电源电压保持不变。

闭合开关,电路正常工作.过了一会儿,灯L熄灭,两只电表示数都变小，若电路中只有一处故障,且只发生在L和R上，当把L和R位置互换后再闭合开关，则下列判断中正确的是( ）A．两只电表的指针都发生偏转B．两只电表的指针都不发生偏转C．只有一个电表指针发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转4．如图甲所示电路,电源电压恒为7。

5V，电压表的量程为0~3V，电流表的量程为0～0。

6A，滑动变阻器的规格为“25Ω 0.8A”，灯泡标有“3V1。

5W”字样，其U﹣I图象如图乙所示.闭合开关，在电路安全的情况下，则下列说法中正确的是（）A．灯泡的最小功率是0。

粤沪版九年级物理上册第十四章探究欧姆定律单元检测题（时间：６０分钟满分：100分）一．选择题（每3分，共30分，）l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是 ( )A．强度大的铁丝 B．细且价格较便宜的铝丝C．粗一点的铜丝 D．性能稳定的镍铬合金丝2、下列选项中属于影响导体电阻大小因素的是 ( )A．导体两端的电压 B．导体的材料 C．导体中的电流 D．导体实际消耗的电功率3、关于电流、电压和电阻的关系，下列说法正确的是 ( )A．通过导体的电流越大，这段导体的电阻就越大B．导体两端的电压越大，通过这段导体的电流就越大C．两个电阻中的电流相等，则两个电阻一定是串联D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为 ( )A．1.0A B．0.50A C．0.25A D．无法确定5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。

根据图l可知( )A．甲导体的电阻比乙的大 B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大 D．无法比较甲、乙的电阻大小。

6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2= ( ) A．1：2 B．2：1 C．1：3 D．3：17、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为 ( )A．1：2 B．2：1 C．2：3 D．1：38、超导体一旦应用于实际，下列用电器仍可使用的是 ( )A．电饭锅 B．电炉 C．电风扇 D．电热毯9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，电压表的示数变大，可能发生的故障是 ( )A．可能是L1灯丝断了 B．一定是L1短路C．可能是L2灯丝断了 D．一定是L2短路10、如图5所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为( )A．的示数增大，的示数增大 B．的示数增大，的示数减小C．的示数减小，的示数增大 D．的示数减小，的示数减小二、填空题(每小题3分，共24分)11、如图6所示，当开关闭合后，用酒精灯对铜导线加热，电流表的读数会，这是因为导体的电阻与有关，酒精灯对铜导线加热时，导线的电阻 (选填“变大”、“变小”或“不变“”)．12、某滑动变阻器标有“100Ω 5A”字样。

第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。

乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。

调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

物理九年级上册第十四章欧姆定律单元培优测试卷一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。
