九年级上册第十四章欧姆定律单元练习（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

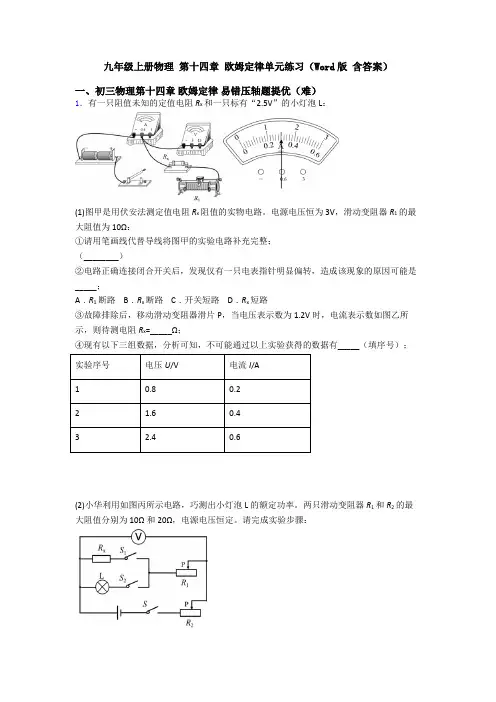

九年级上册物理第十四章欧姆定律单元练习（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R 2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ； ④小灯泡的额定功率为_____W 。

【答案】BD 4 1 滑动变阻器R 1滑片移至最左端滑动变阻器R 1 0.625 【解析】 【分析】 【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000A 减小 【解析】 【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

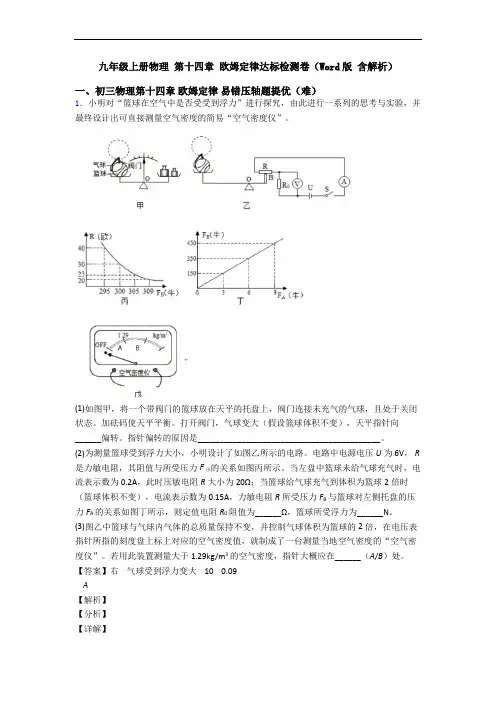

九年级上册物理第十四章欧姆定律达标检测卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

第十四章欧姆定律一、单项选择题（共11小题；共44分）1. 家庭照明、城市亮化。

演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是A. 导体B. 半导体C. 超导体D. 绝缘体2. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒3. 小明同学用增加串联干电池的节数的方法，分别研究流过、两个导体的电流与它们两端的电压的关系，他把实验数据在如图所示的坐标系中画出，则A. 导体的电阻值小于的电阻值B. 对同一电阻而言，电流与电压成正比C. 电压相同时，电阻越大电流越大D. 电流相同时，电阻越大电压越小4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 手电筒的小电珠电阻约为A. 欧B. 欧C. 欧D. 欧6. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.7. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压8. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。

下列结论与图象相符合的是A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小9. 如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变）。

演示板上的金属丝长短粗细都相同，、和都是镍铬丝、是铜丝、是铁丝。

下列说法正确的是A. 实验中，电流表示数越大说明电阻越大B. 该装置无法研究电阻与导体横截面积的关系C. 在图示情况下将接线柱处导线改接在处，电流表示数将变大D. 在图示情况下，连接、接线柱，电流表示数将变大10. 关于电流、电压和电阻的关系，下列说法中正确的是A. 导体的电阻与该导体两端的电压有关B. 导体的电阻与通过该导体的电流有关C. 对某一导体来说，导体中的电流与其两端的电压成正比D. 对某一导体来说，导体的电阻与其两端的电压成正比11. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 导体的电阻等于导体两端电压与通过它的电流之比二、填空题（共8小题；共28分）12. 把很多二极管、三极管、电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用材料制成的。

九年级物理上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

九年级物理第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时F 2B =300N由图丁知F B =50F A故11A 309N5050B F F == 22A 300N5050B F F == 托盘A 所受压力的变化量∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

九年级物理第十四章欧姆定律单元测试与练习（word解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

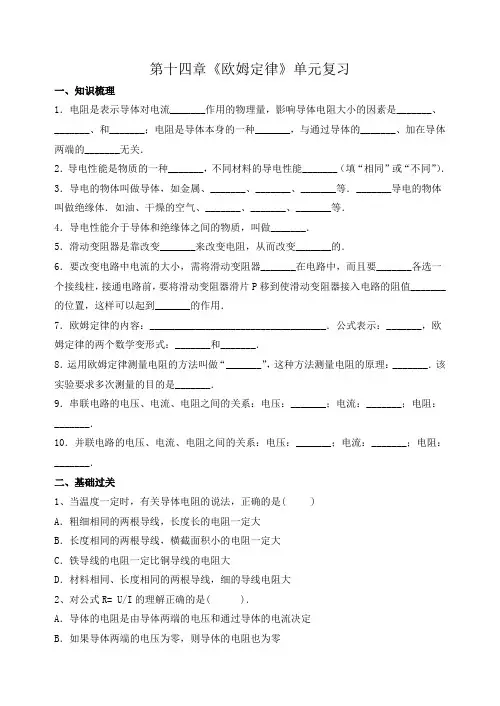

第十四章《欧姆定律》单元复习一、知识梳理1．电阻是表示导体对电流_______作用的物理量，影响导体电阻大小的因素是_______、_______、和_______；电阻是导体本身的一种_______，与通过导体的_______、加在导体两端的_______无关．2．导电性能是物质的一种_______，不同材料的导电性能_______（填“相同”或“不同”）．3．导电的物体叫做导体，如金属、_______、_______、_______等．_______导电的物体叫做绝缘体．如油、干燥的空气、_______、_______、_______等．4．导电性能介于导体和绝缘体之间的物质，叫做_______．5．滑动变阻器是靠改变_______来改变电阻，从而改变_______的．6．要改变电路中电流的大小，需将滑动变阻器_______在电路中，而且要_______各选一个接线柱，接通电路前，要将滑动变阻器滑片P移到使滑动变阻器接入电路的阻值_______的位置，这样可以起到_______的作用．7．欧姆定律的内容：___________________________________．公式表示：_______，欧姆定律的两个数学变形式：_______和_______．8．运用欧姆定律测量电阻的方法叫做“_______”，这种方法测量电阻的原理：_______．该实验要求多次测量的目的是_______．9．串联电路的电压、电流、电阻之间的关系：电压：_______；电流：_______；电阻：_______．10．并联电路的电压、电流、电阻之间的关系：电压：_______；电流：_______；电阻：_______．二、基础过关1、当温度一定时，有关导体电阻的说法，正确的是( )A．粗细相同的两根导线，长度长的电阻一定大B．长度相同的两根导线，横截面积小的电阻一定大C．铁导线的电阻一定比铜导线的电阻大D．材料相同、长度相同的两根导线，细的导线电阻大2、对公式R= U/I的理解正确的是( )．A．导体的电阻是由导体两端的电压和通过导体的电流决定B．如果导体两端的电压为零，则导体的电阻也为零C．导体的电阻可由导体两端电压跟通过导体的电流的比值来表示D．导体的电阻与导体两端的电压成正比，与通过的电流成反比3、导体两端电压为3 V时，导体中的电流为0．3 A，如果电压增大到6 V，则导体的电阻和通过它的电流分别为( )A．10Ω 0．6 A B．10Ω 0．15 AC．20Ω 0．3 A D．5Ω 1．2 A4、电阻R1、R2串联后接到电源上，已知R1为18Ω，R2为9Ω，R1两端的电压为3．6 V，则电源电压为( )A．1．8 V B．7．2 V C．5．4 V D．10．8 V5、在如图所示的电路中，电源电压为4.5V且保持不变，闭合开关S后，电压表的示数是3 V，则 ( )A．小灯泡两端的电压为3V B．小灯泡两端的电压为1.5VC．向右移动滑片P，小灯泡亮度变亮 D．向右移动滑片P，电流表示数变大6、如图所示电路，在电源电压恒定的情况下将滑动变阻器的滑片P从左向右滑动，在此过程中，下列说法正确的是 ( )A．电压表、电流表的示数均变大 B．电压表、电流表的示数均变小C．电压表的示数变小，电流表的示数变大D．电压表的示数变大，电流表的示数变小7、张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是 ( ) A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1 V的电压时，通过导体b的电流为0.1 AD．将a、b两导体串联后接到电压为3 V的电源上时，通过导体的电流为0．2 A8、在研究欧姆定律的实验中，先保持___________不变，得出导体的电流跟___________成正比；然后保持___________不变，得出导体的电流跟___________成反比。

第十四章《欧姆定律》单元检测（满分：100分 时间：60分钟））一、选择题（每小题2分，共24分）1.普通家用灯泡的电流最接近于 （）A. 0.2AB. 0.02AC. 2A D ・ 20A2. 串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小关系是（）A. 1卬＞1乙B. I 甲＜1乙C. 1甲=I 乙D.无法比较3. 为维护消费者权益，某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的 铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小.引起这种电线不符合规格 的主要原因是 （）电流变为 （）6. 如图所示，电源电压恒定，心为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变 化，实验测得其变化关系如图甲所示，其中B 表示磁场的强弱，单位为特斯拉（T ）,则在图 乙中当&所处的磁场逐渐减弱时 （）A. &的阻值变大B.电压表的示数变小C.电流表的示数变小D.电流表的示数变大7. 如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在 杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高 度.当油A.电线的长度引起电阻偏大C.电线的材料引起电阻偏大 B 电线的横截而积引起电阻偏人D.电线的温度引起电阻偏大4.如图所示为滑动变阻器的示意图,为使变阻器的滑动触点P 向右滑动时，接入电路的电阻增大，下列连接止确的是（A. a 和b 接入电路 C. c 和b 接入电路B. a 和c 接入电路5.如图所示,电路中电流为0.2A.如杲给原来的电池再串联一节相同电池，那么电路屮的A. 0.8AB. 0.4AC. 0.2AD. 0.1AI'—乙第6题图第4题图D. c 和d 接入电路面上升时（）A.电压表和油量表示数都变小B.电压表和油量表示数都变大C.电压表示数变大，油量表示数变小D.电压表示数变小，油量表示数变大8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的 是 （）A. 它们都是采用控制变量的研究方法B. 它们的实验电路在教科书中是相同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差9. 如图所示，电阻R 】 = 10Q,电流表A 】的示数为0.5A,电源电压为10V.下列叙述不正 确的是（）A. Ri 与R?并联B. R?的阻值为20Q10.在如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是 （）A.电压表的示数增大B.电流表的示数减小11. 如图所示，当开关S 闭合，甲、乙两表为电压表时，两表读数之比U 甲：U 乙为4： 1； 当开关S 断开，甲、乙两表为电流表时，两表的读数之比I 甲：I 乙为 （）12. 如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了•闭合 13. 现有：①花生油；②铅笔芯；③水银；④塑料盒；⑤铜钥匙等物品，其屮属于导体的是_______,常温常压下属于液体的有 _________ ・（填序号）14. 导体的电阻是导体本身的一种性质，它的大小跟导体的材料、 _________ 、 ______ 、温度有关.15. 在如图所示的电路中，AB 和CD 均为银珞合金线，闭合开关后，通过观察 ________ ,可C. &两端电压为10VD.电流表A 的示数为1.0AC.电流表的示数增大D.电压表的示数减小 A. 4： 3开关后，电路可能发生的现象是 （A.电流表和电压表都烧坏 C.电流表B.先烧坏电流表，再烧坏电压表 D.电压表烧坏，电流表正常D. 3： 1 第11题图第10题图以比较出合金线电阻的大小，这种研究方法叫做_______ （填“等效替代法”或“转换法”）.这个实验装置是研究电阻大小与导体的关系.16. 在某一温度下，两个电路元件A 和B 屮的电流与其两端电压的关系如图所示，则由图可知，元件A 的电阻为 _______ Q ；将A 和B 并联后接在电压为2.5V 的电源两端，则于路 屮的电流是 _______ A .17. 在如图所示的电路中，电阻Ri ： R 2=l ： 2,则通过它们的电流之比是 __________ ,加在它 们两端的电压之比是 _______ ・18. 科学家有着强烈的好奇心和执着的探究精神，德国物理学家 ________ 最先通过实验归纳 11!一段导体中电流跟电压和电阻之间的定量关系，BPI=-.为了纪念他作出的杰出贡献，R人们将他的名字命名为 _______ 的单位.19. 在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到 _______位置，分别采用5Q 、10Q 、15 Q 的电阻进行实验，目的是 _________ •20. 两只定值电阻，甲标有“10Q 1A”，乙标有“15Q 0.6A”，把它们串联在同一电路中，总电阻是Q ，电路中允许通过的最大电流为 ________ A ,电路两端允许加的最大电压为_____ V.三、简答题(第21题4分，第22-24题各12分，共40分)21. 如图所示为“探究彫响导体电阻大小因素”的实验电路， A 、B 之间接导体.(1) 本实验通过 _____ 比较导体电阻的大小.(2) 小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与 _______ 和 ______ 有关.22. 在探究影响导体电阻大小的因素时，小明作出了如下猜想:① 导体的电阻可能与导体的长度有关； ② 导体的电阻可能与导体的横截面枳有关； ③ 导体的电阻可能与导体的材料有关.实验室提供了 4根电阻丝，英规格、材料如下表所示.编号材料 长度/m横截面积/mm?A 镰铅合金 0.5 0.5B 镰借合金 1.0 0.5 C镰铅合金 0.5• 1.0 D猛铜合金0.5.0.5(1) 如图甲所示为“探究影响导体电阻大小因素”的实验电路，在第17题图第21题图A - --------- U ------------ » BM、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小.第22题图(2) 为了验证上述猜想①，应该选用编号为 _____ 的两根电阻丝分别接入电路进行实验. (3) 分别将A 和D 两根电阻丝接入图甲电路屮M 、N 两点间，电流表示数不相同，由此初步得到结论：当长度和横截面积相同吋，导体的电阻跟 ________ 有关.(4) 要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操 作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样 会导致实验误差 ______ ，解决这一问题的措施是 ________ •23. 谢敏同学利用电压表和电流表测量电阻&的阻值(约9Q),电源选用两节干电池.(1) 按图甲昕示电路，将图乙中电流表正确连入电路.(2) 该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V,你认为发生故障的原因可能是 _______ 或 _______ ・(3) 排除故障后，小明将滑片P 向左滑动时，电压表示数将 ________ (填“增大”、“减小”或“不变”)，当滑片P 滑到某一位置时，两表读数如图丙所示，由此可知1<= _______ Q .你 认为这个结果可靠吗？ ______ ,理由是 ________ ・24. 在如图所示的电路中，电源电压为6V 且保持不变，滑动变阻器Ri 标有“50Q,2A”字样.(1) 将滑片P 移到最右端，闭合开关S 】，断开开关S2,求电流表的示数1】・ (2) 保持滑片P 在最右端，闭合开关S 】、S 2,电流表的示数1 = 51】，求R2的阻值. (3) 将滑片P 移至某一位置，闭合开关Si 、S 2,电流表的示数为0.68A,求此时滑动变阻 器接入电路的阻值.参考答案1.A2.C3.B4B5.B 6.D 7.D 8.A9.D 10.C ll.C 12.C 13. ②③⑤①③ 14. 长度横截面积15. 电流的大小 转换法 横截面积 16. 5 0.7517. 1： 1 1：2k第23题图O O O O O O-0.6 3 - 3 15 丙第24题图18.欧姆电阻19.阻值最大探究电流与电阻的关系20.25 0.6 1521.(1)观察电流表的示数或灯泡的亮暗(2)长度横截面积22.⑴电流的大小(2)A、B (3)材料(4)偏大换用0—0.6A量程23.(1)提示：将电流表串联在&和开关S之间(2)&处断路R2处短路(3)增大10不可靠没有多次测量求平均值24.(l)0.12A (2)12.50 (3)30Q。

成都七中物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。

【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

《第14章欧姆定律》单元测试测试时间：45分钟题号一二三总分分数一、选择题（每题3分，共30分）1、下列说法中正确的是( )A．导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积以及温度B．欧姆定律公式中的U是电源电压，I是通过某一电阻R的电流C．在并联电路上，并联的电阻越多，电路的总电阻会越大D．在同一个电路中，通过两灯的电流相等，这两灯一定是串联的2、粗细相同、长短不等的两根镍铬电阻线并联在电路上．下列说法中错误的是( ) A．长镍铬电阻线的电阻值较大B．通过长镍铬电阻线的电流比通过短电阻线的电流小C．长镍铬电阻线两端的电压比短电阻线两端的电压大D．长镍铬电阻线两端的电压与短电阻线两端的电压一样大3、将定值电阻R1、R2串联在电路中，已知R1 =3R2，电路两端总电压为4 V，则R1两端的电压为( )A．4 V B 3 V C．2 V D．1 V4、如图所示的电路中，电源电压不变，闭合开关后，滑动变阻器的滑片向左滑动，则( )A．电流表、电压表示数都减小 B．电流表、电压表示数都不变C．电流表、电压表示数都增大 D．电流表示数减小，电压表示数增大5、如图所示四个电路图中，电阻R和电源的电压已知，根据已知条件和电表的示数能测出电阻R x的电路是 ( )6、把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1．2 A；如果将它们并联在同一电源上，则干路中的电流为( )A．2 A B．3 A C．4 A D．5 A7、如图所示，R1、R2并联后接入电压为U的电路中，当开关S由断开变为闭合时，电流表A1、A2的示数将( )A. A1示数变大，A2示数变大B. A1变小，A2变大C. A1变大，A2不变D. A1不变，A2变大8、如图所示电路中，电源电压为6伏，若接于AB间的电压表的读数也长时间指着6伏，则表明电路中存在的情况是( )A. 灯L1断路B. 灯L2断路C. 灯L2短路D. 灯L1、L2均断路9、两个电阻R1、R2串联后接到电源甲上，R1、R2两端的电压之比是U1∶U2＝5∶4；当它们并联后接到电源乙上，则通过它们的电流之比I1∶I2等于( )A. 5∶4B. 4∶5C. 1∶1D. 都不对10、如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是( )A. 从0到U/7B. 从U到U/8C. 从0到U/8D. 从U到U/7二、填空题（每空2分，共30分）1、某导体两端的电压是l0V时，通过它的电流是0．5 A，则该导体的电阻是________Ω；若切断电路，没有电流通过导体，则该导体的电阻为________Ω．2、有三根材料相同的导线A、B、C，在相同的温度下，A比B长，但粗细相同；B比C细，但长度相同，那么三根导线的阻值从大到小的排列顺序为_________________．若将其中一根对折使用，则它的阻值将________ (变大／变小／不变)．3、如图所示电路，电源电压是6 V，开关S闭合后，电流表A1和A2的示数分别是0.2A和0.4A，则电阻R1是________Ω，R2是________Ω，电路的总电阻是________Ω．4、如图所示的电路，电源电压为3 V，R1=30Ω，R2=60Ω．当开关S与a接触时，电流表的示数为________；当开关S与b接触时，电压表的示数为________．5、一个阻值为10Ω的电阻，接人电路后，通过它的电流为400 mA，则电阻两端的电压为V；如果用电压表来测量这个电压，应选用的量程．6、如图所示，已知R2=R4=5Ω，电流表A1和A2示数分别为3 A和7 A，则干路中电流表A 示数为．7、如图所示的电路中，电源电压为12伏，S断开时，2表的示数为0.3安；S闭合时，2表的示数为0.4安，这时1表的示数为＿＿＿安，L1中的电流为＿＿＿安，L1的电阻值为＿＿＿欧。

九年级物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

物理九年级上册第十四章欧姆定律单元练习（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．小梦在测定额定电压为2.5V小灯泡电阻的实验中，连接的电路图如图所示．（1）小梦在检查电路连接中，发现其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的一根导线_________________．（2）小梦检查电路连接无误后，闭合开关，发现小灯泡不亮，电压表示数很小，小梦立即认为灯泡烧坏了，要换小灯泡．小明告诉她这是不正确的，小梦下一步的操作应是：__________．（3）小梦同学闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的正常工作下的电阻，应将图中滑片P向____（选填“A”或“B”）端移动，直到电压表的示数为__________V，灯丝I--U图像如图丙，则小灯泡正常工作的电阻是__________Ω．（4）小明认为，仅通过一次测量就得出小灯泡的正常工作下的电阻是不对的，他觉得应测量出稍大于小灯泡正常工作电压下的电阻，和测量稍低于小灯泡正常工作电压下的电阻，将三次电阻求平均值．你认为小明的想法是否正确，请解释：__________．【答案】调节滑动变阻器A 2.5V8.33灯泡电阻会随温度升高而增大，求平均值没有意义．【解析】【分析】【详解】(1)经分析,滑动变阻器与灯泡并联错误,如果电流从电流表出来,先经过灯泡,再滑动变阻器,到电源的负极.只移动一根导线的情况下,会造成电压表测滑动变阻器两端电压 ,如果电流从电流表出来,先经过滑动变阻器,再经灯泡到电源的负极,只改变一根导线,电压表测灯泡电压,符合题意.如图.(2)小灯泡不亮，电流表指针几乎不动，说明电路断路或电路中的总电阻很大；电压表有示数，说明电压表与电源连通，所以，故障在与电压表并联的灯断路了而导致电压表串联在电路中；电流表有示数，说明电路是通路，电压表无示数，灯泡不亮，则可能与电压表并联的灯泡被短路(3)由图乙所示电压表可以知道,其量程为,分度值为,所示为,灯泡两端电压小于额定电压,要测灯泡额定功率,应减小滑动变阻器接入电路的阻值,使灯泡两端电压增大,所以向A端移动滑片,直到电压表的示数为小灯泡正常发光时的电流为,两端电压为2.5V,根据可以知道灯泡的电阻为8.33Ω.(4)正确.由图像可知,灯泡电阻随温度的增大而增大,灯泡电阻受温度影响，在不同电压下灯泡电阻不同，不是定值，求灯泡在不同电压下的阻值作为灯泡正常发光时的电阻是无意义的。

九年级上册物理第十四章欧姆定律章末练习卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。
