苏科版九年级物理上册第十四章欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。
则下列判断正确的是（）A．实验中电压表示数可以任意设定只要保持不变就可以B．将R从5Ω换成10Ω，为使电压表示数保持不变，应将滑片P向左移C．当R的阻值是10Ω时，通过R的电流为0.3AD．当R的阻值是25Ω时，滑动变阻器接入电路的阻值为5Ω2、小立家买了个电脑键盘清洁器，它包括照明用的小灯泡和吸尘用的电动机，其连接方式如图所示，则下列说法中正确的是（）A．小灯泡和电动机串联接在电路中的B．小灯泡和电动机必须同时使用C．小灯泡和电动机同时工作时，通过它们的电流一定相等D．小灯泡和电动机同时工作时，它们两端的电压一定相等3、如图所示的电路中，L1和L2为规格相同的小灯泡。
若电路中只有一处故障，且已知是导线ab断路，闭合开关S后，可以观察到的现象是（）A．灯L1发光、L2不发光B．灯L1不发光、L2发光C．电流表和电压表的指针均无明显偏转D．电流表指针无明显偏转，电压表指针有明显偏转4、关于公式URI，下列说法正确的是（）A．导体两端的电压为0时，导体的电阻一定为0B．导体的电阻等于导体两端的电压跟通过它的电流的比值C．导体的电阻由它两端的电压和通过它的电流决定D．导体的电阻与通过导体的电流成反比5、如图所示的电路中，电源两端电压保持不变，当开关S闭合后，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电流表的示数变大，灯L变亮B．电流表的示数变小，灯L变暗C．电压表的示数变大，灯L变亮D．电压表的示数变小，灯L变暗6、以下材料中，通常情况下属于绝缘体的是（）A．大地B．玻璃C．人体D．石墨7、如下图所示是小明研究定值电阻和小灯泡时画的U-I图像，下列说法正确的是（）A．乙的阻值为10ΩB．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，电路总电压为10V8、根据欧姆定律公式UIR=，也可变形得到URI=。
苏科版九年级物理上册第十四章欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物品中，通常情况下属于导体的是（）A．不锈钢尺B．橡胶手套C．塑料笔杆D．陶瓷碗2、直接影响电阻大小的因素是（）A．电荷量B．电压C．电流D．长度3、小明要测量定值电阻R x的阻值，如图所示连接好电路并闭合开关后，发现两表示数都变为0。
小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0。
由此判断故障可能是（）A．c、d间断路B．a、b间断路C．f、g间断路D．e、f间断路4、如图所示电路，开关S闭合后电路正常工作。
一段时间后其中一盏灯突然熄灭，电流表的示数变大，电压表的示数变小，这可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路5、在图的电路中。
电源电压保持不变，电阻R0的阻值不变。
闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A．滑片P向左滑动，电压表V的示数变小B．滑片P向左滑动，电压表V的示数变大C．滑片P向右滑动，电压表V的示数变小D．滑片P向右滑动，电压表V的示数变大6、下列物品中，通常情况下属于导体的是（）A．橡胶棒B．铅笔芯C．玻璃棒D．塑料尺7、如图所示的电路中，R1是定值电阻，R2是滑动变阻器，当合上开关S时，如果电流表的示数减少，那么（）A．R2上的滑片在向左滑动B．电压表的示数增大C．电压表的示数也减少D．电压表的示数不变8、如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A．电流表示数变大B．电流表示数不变C．电压表示数变大D．电压表示数变小9、实验室使用的小灯泡正常工作时的电流约为（）A．0.05安B．0.2安C．1安D．2安10、如图所示的四个电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P 向右移动，电表示数变大的是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、当导体中有电流通过时，导体会发热，这是电流的______效应，1分钟内通过导体横截面的电荷量是24库，通过导体的电流是______，若导体的电阻是10Ω，导体两端的电压是______，给导体两端加8V电压时，导体的电阻是______。
苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。
(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。
【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。
九年级物理第十四章欧姆定律单元测试题一、选择题1.自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（）A．导体B．半导体C．绝缘体D．超导体2．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比3．在一段导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压变为5 V，则此时通过该导体的电流和它的电阻分别为（）A．0.25 A、20 ΩB．1 A、20 ΩC．0.4 A、10 ΩD．1 A、10 Ω4．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流5．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍6.小明发现,家里的灯都是由不同的开关控制的.一个开关控制一盏灯,则灯亮着的个数与总电阻及总电流之间的关系是（）A.亮着的灯越多,总电阻越小,总电流越小B.亮着的灯越多,总电阻越大,总电流越小C.亮着的灯越少,总电阻越小,总电流越大D.亮着的灯越少,总电阻越大,总电流越小7.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）8.有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（）A．R甲＝R乙＝R丙B．R甲＞R乙＞R丙C．R甲＞R丙＞R乙D．无法确定9．热敏电阻的阻值是随环境温度的增大而减小的。
要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（）10、电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关11、在如图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。
苏科版物理九年级上册《欧姆定律》单元练习（含答案）一、选择题1．对欧姆定律的理解，下列说法中错误的是( )A．对同一导体，导体中的电流跟这段导体两端电压成正比B．对同一导体，导体中两端电压与通过电流的比值不变C．在电压相同时，导体的电阻与电流成反比D．在电压相同时，导体的电阻越大，通过导体的电流越小2．下列探究实验中，需要控制电阻不变的是( )A．探究串联电路中的电流关系B．探究并联电路中的电压关系C．探究通过导体的电流与导体电阻的关系D．探究通过导体的电流与导体两端电压的关系3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A4．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为( )AB．电阻一定时，电压与电流成正比C．电压一定时，电阻与电流成反比D．电压一定时，电流与电阻成反比5．一段导体两端的电压为4 V时，通过的电流为0.5 A，如果将它两端的电压提高到8 V时，导体的电阻为( )A．8 Ω B．4 Ω C．2 Ω D．0.25 Ω6．甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是( )A．R甲>R乙；B．R甲=R乙；C．R甲<R乙；D．无法比较7．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于5mA，那么此人身体接触的电压不能大于( )A．5V B．15V C．30VD．36V8．如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。
实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换5Ω的电阻进行实验，下列说法正确的是（）A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用10Ω 电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小9．在探究“电流与电阻的关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换的5Ω电阻进行实验，下列说法正确的是（）A．此实验中滑动变阻器的作用是改变R两端的电压B．更换定值电阻时，开关可以不断开C．用10Ω的电阻替换5Ω电阻时，滑片位置不动，电压表的示数大于2V D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向左移动10．用如图所示电路研究电流跟电压的关系。

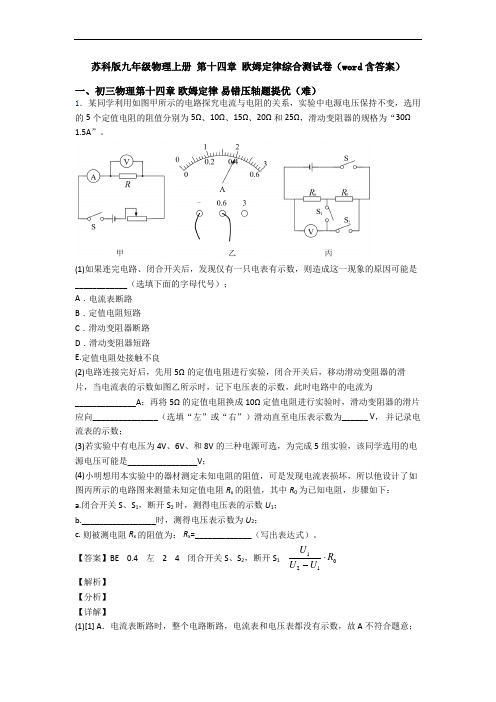

苏科版九年级物理上册第十四章欧姆定律综合测试卷（word含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。
(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。
【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。
第十四章欧姆定律单元测试卷一、选择题1. 下列有关物理学史的说法正确的是A．牛顿第一定律是伽利略总结牛顿等人的研究结果得出的B．阿基米德原理就是杠杆的平衡条件C．欧姆发现了同一段导体中的电流跟电压和电阻之间的定量关系D．法拉第电磁感应实验表明，电流的周围存在磁场2. 如果加在某定值电阻两端的电压从4V升高到10V，通过该电阻的电流变化了0.2A，则下列说法中错误的是A．该定值电阻阻值为30Ω，此过程中功率增加了2.8WB．该定值电阻阻值为50Ω，此过程中功率增加了1.2WC．若该电阻两端电压为9V，则其功率为2.7WD．若该电阻两端电压为6V，则其1min产生电热为72J3. 标有“6V 6W”、“3V 3W”的灯L1 和L2（假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（）A．灯L1 比灯L2亮 B．灯L1、L2的实际功率之比为21C．电源电压为3V时，灯L2正常发光D．电源电压为9V时，灯L1 、L2都正常发光4. 在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小5. 如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围当电流表的示数1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是A．3 W ～3.9W B．3W～5.07W C．3.9W～10W D．10W～16.9W6. 关于电流、电压和电阻的关系，下列说法中正确的是A．导体的电阻与该导体两端的电压有关B．导体的电阻与通过该导体的电流有关C．对某一导体来说，导体中的电流与其两端的电压成正比D．对某一导体来说，导体的电阻与其两端的电压成正比7. 已知导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，在如图甲所示的电路中，ab为粗细均匀长为L的电阻丝，滑片P与ab接触良好的并可自由滑动，R为定值电阻，若以电压表示数U为纵坐标，P离a点的距离x为横坐标，当闭合开关S后，U随x变化的图线应为图中的（电源电压不变）8. 在图中所示的电路中，电源电压保持不变，电路中各元件都完好。
第十四章欧姆定律一、单项选择题（共11小题；共44分）1. 家庭照明、城市亮化。
演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是A. 导体B. 半导体C. 超导体D. 绝缘体2. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒3. 小明同学用增加串联干电池的节数的方法，分别研究流过、两个导体的电流与它们两端的电压的关系，他把实验数据在如图所示的坐标系中画出，则A. 导体的电阻值小于的电阻值B. 对同一电阻而言，电流与电压成正比C. 电压相同时，电阻越大电流越大D. 电流相同时，电阻越大电压越小4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 手电筒的小电珠电阻约为A. 欧B. 欧C. 欧D. 欧6. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.7. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压8. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。
下列结论与图象相符合的是A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小9. 如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变）。
演示板上的金属丝长短粗细都相同，、和都是镍铬丝、是铜丝、是铁丝。
下列说法正确的是A. 实验中，电流表示数越大说明电阻越大B. 该装置无法研究电阻与导体横截面积的关系C. 在图示情况下将接线柱处导线改接在处，电流表示数将变大D. 在图示情况下，连接、接线柱，电流表示数将变大10. 关于电流、电压和电阻的关系，下列说法中正确的是A. 导体的电阻与该导体两端的电压有关B. 导体的电阻与通过该导体的电流有关C. 对某一导体来说，导体中的电流与其两端的电压成正比D. 对某一导体来说，导体的电阻与其两端的电压成正比11. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 导体的电阻等于导体两端电压与通过它的电流之比二、填空题（共8小题；共28分）12. 把很多二极管、三极管、电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用材料制成的。
苏科版物理九年级上册第十四章欧姆定律单元测试卷（含答案解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。
乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。
调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。
出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。
下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
苏科版九年级上册物理第十四章欧姆定律单元测试卷附答案一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为U=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:IR(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。
（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。
（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。
正确的图象是__（选填“A”或“B”）。
（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。
①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。
【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.4．如图甲是小华设计了一个“用电流表、电压表测x R阻值”的实验电路，其中电源电压U，滑动变阻器两个（A“10Ω2A”、B“20Ω1A”）可供选择。
6V(1)连好电路后闭合开关，发现电流表示数为零，而电压表示数为6V，若电路中只有一处发生故障，则故障的原因可能是______；(2)排除故障后闭合开关，当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如乙图所示，此次测出的待测电阻的阻值为______Ω；(3)接着小华将滑片P 从滑动变阻器的一端滑到另一端，她发现电流表示数由最小值10.2A I =增大到最大值20.58A I =：此过程中电压表的示数减小了4V U ∆=，则：①小华所选用的滑动变阻器为______（选填序号“A ”或“B ”）； ②下列是小华给出的待测电阻x R 的表达式，其中错误的一项为______； A ．1x U R I = B ．21x UR I I =- C ．2x U R I = D ．1x U UR I -=(4)根据小华在该实验得到的所有数据，可求得x R 阻值应该为______（结果保留一位小数）；(5)利用以上器材，小华还可以探究通过导体的电流与______的关系。
【答案】滑动变阻器断路 10.0 B A 10.2 电压 【解析】 【分析】 【详解】(1)[1]甲图中，变阻器与待测电阻串联，电压表测变阻器的电压，连好电路后闭合开关，发现电流表示数为零，电路可能断路，而电压表示数为6V ，则电压表与电源连通，若电路中只有一处发生故障，则故障的原因可能是滑动变阻器断路；(2)[2]电压表、电流表的示数分别如乙图所示，电压表选用大量程，分度值为0.5V ，电压为3V ，电流表选用小量程，分度值为0.02A ，电流为0.3A ，由欧姆定律，此次测出的待测电阻的阻值为3V 10.0Ω0.3AU R I === (3)[3][4]接着小华将滑片P 从滑动变阻器的一端（第1次操作）滑到另一端（第2次操作），她发现电流表示数由最小值0.2A 增大到最大值0.58A ，可知原来变阻器连入电路的电阻最大，对应的电流最小，为0.2A ，滑片P 移动到另一端时，变阻器连入电路的电阻为0，电流最大为0.58A ，此时电压表示数为0，为此过程中电压表的示数减小了4V U ∆=故可知，原来电压表的示数为4V ，由欧姆定律，小华所选用的滑动变阻器的最大电阻114V20Ω0.2AU R I ===滑滑 故变阻器选用的为B ；在第1次操作中，根据欧姆定律可得R X 为待测电阻与变阻器最大电阻的阻值之和，故A 错误，根据串联电路电压的规律，电压表示数变化等于待测电阻电压的变化，根据欧姆定律1x x U I R =， 2x x U I R '=，两式相减得1212()x x x x x U U I R I R I I R -'=-=-，X x U IR ∆=∆故21x UR I I =- 故B 正确,在第2次操作中，由欧姆定律可得2x U R I =故C 正确，在第1次操作中，根据串联电路的规律及欧姆定律，待测电阻为1x U UR I -∆=故D 正确，故选A 。
(4)[5]在第1次操作中，根据(3)D 选项可得116V 4V10.0Ω0.2Ax U U R I -∆-=== 在第2次操作中，根据C 选项226V10.3Ω0.58Ax U R I ==≈ 由①②③，取平均值作为测量结果可得10.0Ω10.0Ω10.310.1Ω3x R ++Ω==(5)[6]因待测电阻大小不变，故利用以上器材，小华还可以探究通过导体的电流与电压的关系。
