PROE关于绘图设置文件选项

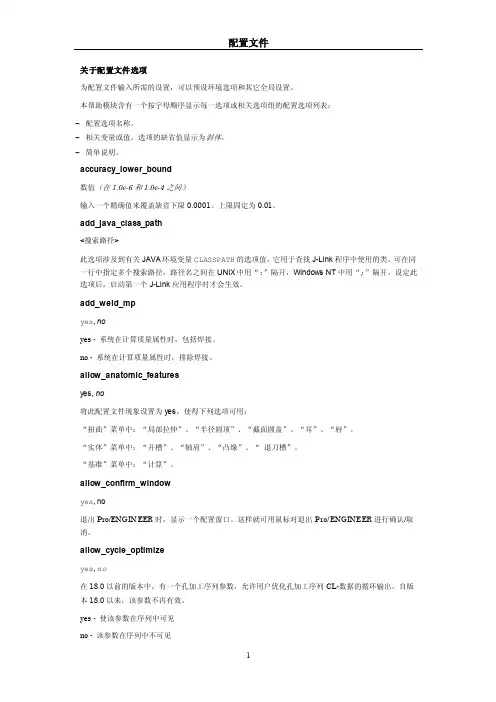

关于配置文件选项为配置文件输入所需的设置，可以预设环境选项和其它全局设置。

本帮助模块含有一个按字母顺序显示每一选项或相关选项组的配置选项列表：-配置选项名称。

-相关变量或值。

选项的缺省值显示为斜体。

-简单说明。

accuracy_lower_bound数值（在1.0e-6和1.0e-4之间）输入一个精确值来覆盖缺省下限0.0001。

上限固定为0.01。

add_java_class_path<搜索路径>此选项涉及到有关JAVA环境变量CLASSPATH的选项值，它用于查找J-Link程序中使用的类。

可在同一行中指定多个搜索路径，路径名之间在UNIX中用“:”隔开，Windows NT中用“;”隔开。

设定此选项后，启动第一个J-Link应用程序时才会生效。

add_weld_mpyes, noyes - 系统在计算质量属性时，包括焊接。

no - 系统在计算质量属性时，排除焊接。

allow_anatomic_featuresyes, no将此配置文件现象设置为yes，使得下列选项可用：“扭曲”菜单中：“局部拉伸”、“半径圆顶”、“截面圆盖”、“耳”、“唇”。

“实体”菜单中：“开槽”、“轴肩”、“凸缘”、“退刀槽”。

“基准”菜单中：“计算”。

allow_confirm_windowyes, no退出Pro/ENGINEER时，显示一个配置窗口。

这样就可用鼠标对退出Pro/ENGINEER进行确认/取消。

allow_cycle_optimizeyes, no在18.0以前的版本中，有一个孔加工序列参数，允许用户优化孔加工序列CL-数据的循环输出。

自版本18.0以来，该参数不再有效。

yes - 使该参数在序列中可见no - 该参数在序列中不可见allow_mod_attach_draft_dimyes, nono - 对于拔模特征尺寸，不使用#Detail、#Mod附着；使用#Detail、#Move沿同一条边移动尺寸放置。

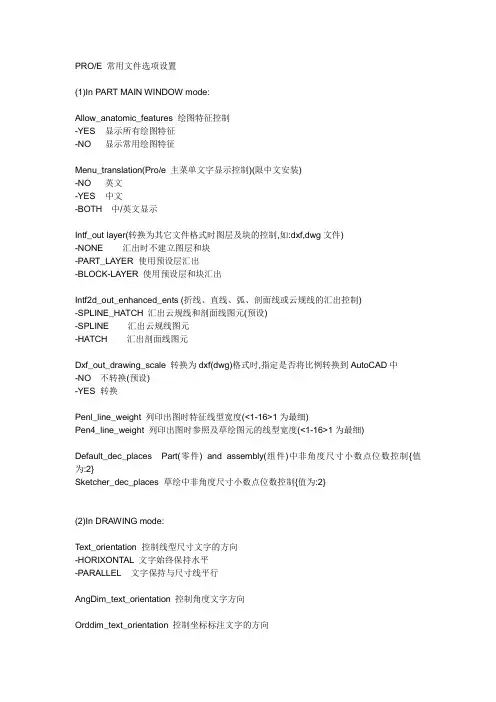

PRO/E 常用文件选项设置(1)In PART MAIN WINDOW mode:Allow_anatomic_features 绘图特征控制-YES 显示所有绘图特征-NO 显示常用绘图特征Menu_translation(Pro/e 主菜单文字显示控制)(限中文安装)-NO 英文-YES 中文-BOTH 中/英文显示Intf_out layer(转换为其它文件格式时图层及块的控制,如:dxf,dwg文件)-NONE 汇出时不建立图层和块-PART_LAYER 使用预设层汇出-BLOCK-LAYER 使用预设层和块汇出Intf2d_out_enhanced_ents (折线、直线、弧、剖面线或云规线的汇出控制)-SPLINE_HATCH 汇出云规线和剖面线图元(预设)-SPLINE 汇出云规线图元-HATCH 汇出剖面线图元Dxf_out_drawing_scale 转换为dxf(dwg)格式时,指定是否将比例转换到AutoCAD中-NO 不转换(预设)-YES 转换Penl_line_weight 列印出图时特征线型宽度(<1-16>1为最细)Pen4_line_weight 列印出图时参照及草绘图元的线型宽度(<1-16>1为最细)Default_dec_places Part(零件) and assembly(组件)中非角度尺寸小数点位数控制{值为:2}Sketcher_dec_places 草绘中非角度尺寸小数点位数控制{值为:2}(2)In DRAWING mode:Text_orientation 控制线型尺寸文字的方向-HORIXONTAL 文字始终保持水平-PARALLEL 文字保持与尺寸线平行AngDim_text_orientation 控制角度文字方向Orddim_text_orientation 控制坐标标注文字的方向-HORIXONTAL 文字始终保持水平-PARALLEL 文字保持与尺寸线平行Tol_display 公差显示控制-NO 不显示-YES 显示Lead_trail_zeros 小数点前后是否消零{both 前后全部显示}Parallel_dim_placement 控制文本在尺寸线上的位置-ABOVE 上方-BELOW 下方Drawing_units 设置绘图中的尺寸单位{值:mm}Associative_dimensioning PART发生改变,绘图中尺寸更新控制Drawing_text_height 文本高度{值:2.5}Text_width_factor 文本高宽比例{值:0.6~0.8}Crossec_arrow_length 剖面线箭头的长度. {值:6}Crossec_arrow_width 剖面线箭头的宽度. {值:1.5}Crossec_arrow_style 剖面箭头显示形式.Crossec_text_place 剖截面文本显示的位置Dim_leader_length 当尺寸线箭头在尺寸界线外时,直线的长度.{值:4} Dim_text_gad 文本与尺寸线的距离. (值:1)Witness_line_delta 尺寸界线超出尺寸线的长度.{值:1}Witness_line_offset 尺寸界线与标注对象的距离. {值:0.5}Draw_arrow_length 尺寸线箭头的长度. {值:2.5}Draw_arrow_width 尺寸线箭头的宽度. {值:0.8}Draw_arrow_style 尺寸线箭头的样式. {OPEN or CLOSE}Leader_elbow_length 引线水平直线的长度. {值:4}Axis_line_offset 设定直线轴延伸超出特征的长度. {值:2}Circle_axis_offset 设定圆十字轴延伸超出圆的长度. {值:2}。

使用图纸设置文件（Drawing Setup Files ）图纸设置文件和config.pro 文件类似，它可以控制图纸的很多属性，就象config.pro 文件控制当前Pro/E session 的很多属性一样。

图纸设置文件和config.pro 文件的主要不同是：config.pro 文件控制当前的整个Pro/E session，而每一张图纸都可以有自己的图纸设置文件，两张不同的图纸的图纸设置文件可能完全不同。

下面介绍如何修改图纸设置文件以及如何使用一个图纸设置文件作为你新建图纸后的缺省的参数设置。

--------------------------------------------------------------------------------步骤要修改图纸设置选项，从DRAWING 菜单选择Advanced, Set Up, Draw Setup ，然后从DTL SETUP 菜单选择Modify Val 。

--------------------------------------------------------------------------------系统在编辑器里打开了图纸设置文件，缺省的选项如下所示（注意这是一个英制的配置文件）：!! These options control text not subject to other options!drawing_text_height 0.156250text_thickness 0.000000text_width_factor 0.800000!! These options control views and their annotations!broken_view_offset 1.000000def_view_text_height 0.000000def_view_text_thickness 0.000000detail_circle_line_style SOLIDFONTdetail_view_circle ONhalf_view_line SOLIDprojection_type THIRD_ANGLEshow_total_unfold_seam YESview_note STD_ANSIview_scale_denominator 0view_scale_format DECIMAL!! These options control cross sections and their arrows!crossec_arrow_length 0.187500crossec_arrow_style TAIL_ONLINEcrossec_arrow_width 0.062500crossec_text_place AFTER_HEAD cutting_line STD_ANSIcutting_line_adapt NOcutting_line_segment 0.000000draw_cosms_in_area_xsec NOremove_cosms_from_xsecs TOTAL!! These options control solids shown in views!datum_point_size 0.312500datum_point_shape CROSShlr_for_pipe_solid_cl NOhlr_for_threads NOlocation_radius DEFAULT(2.)mesh_surface_lines ONthread_standard STD_ANSIhidden_tangent_edges DEFAULT!! These options control dimensions!allow_3d_dimensions NOangdim_text_orientation HORIZONTAL associative_dimensioning NOblank_zero_tolerance NOchamfer_45deg_leader_style STD_ASME_ANSI clip_dimensions YESdefault_dim_elbows YESdim_leader_length 0.500000dim_text_gap 0.500000draft_scale 1.000000draw_ang_units ANG_DEGdual_digits_diff -1dual_dimension_brackets YESdual_dimensioning NOdual_secondary_units MMiso_ordinate_delta NOlead_trail_zeros STD_DEFAULTord_dim_standard STD_ANSIorddim_text_orientation PARALLEL parallel_dim_placement ABOVE shrinkage_value_display PERCENT_SHRINK text_orientation HORIZONTALtol_display NOtol_text_height_factor STANDARDtol_text_width_factor STANDARDwitness_line_delta 0.125000witness_line_offset 0.062500!! These options control text and line fonts!default_font fontaux_font 1 filled!! These options control leaders!draw_arrow_length 0.187500draw_arrow_style CLOSEDdraw_arrow_width 0.062500draw_attach_sym_height DEFAULTdraw_attach_sym_width DEFAULTdraw_dot_diameter DEFAULTleader_elbow_length 0.250000!! These options control axes!axis_interior_clipping NOaxis_line_offset 0.100000circle_axis_offset 0.100000radial_pattern_axis_circle NO!! These options control geometric tolerancing information !gtol_datums STD_ANSIgtol_dim_placement ON_BOTTOMnew_iso_set_datums NO!! These options control tables, repeat regions, and BOM b alloons!dash_supp_dims_in_region YESdef_bom_balloon_leader_sym ARROWHEAD model_digits_in_region NOshow_cbl_term_in_region YES!! These options control layers!draw_layer_overrides_model YESignore_model_layer_status YES!! These options control model grids!model_grid_balloon_size 0.200000model_grid_neg_prefix -model_grid_num_dig_display 0!! Miscellaneous options!decimal_marker COMMA_FOR_METRIC_DUALdrawing_units INCHline_style_standard STD_ANSImax_balloon_radius 0.000000min_balloon_radius 0.000000node_radius DEFAULTsym_flip_rotated_text NOsym_rotate_note_center NOweld_symbol_standard STD_ANSIyes_no_parameter_display TRUE_FALSEFigure 2--------------------------------------------------------------------------------所有选项的含义参阅Drawing Users Guide，这里就不详细介绍了。

Proe工程图绘图设置可使用以下各项的组合定制自己的绘图环境和绘图行为：•绘图设置文件选项•配置选项•模板•格式例如，可预先确定某些特性，如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准和箭头使用True Type 字体Pro/ENGINEER 可使用TrueType 字体。

Pro/ENGINEER 提供42 种TrueType 字体，用户还可购买附加的TrueType 字体，并放置到Pro/ENGINEER 的载入点目录中。

有关在载入目录区中如何查找字体文件的信息，请参阅《Pro/ENGINEER 安装与管理指南》。

注意：TrueType 字体重画时需要更多时间。

关于绘图设置文件选项配置文件选项控制零件和组件的设计环境，而绘图设置文件选项会向细节设计环境添加附加控制。

绘图设置文件选项确定诸如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。

为绘图设置文件选项提供了缺省值，但是您可定制并保存各种版本以在其它绘图中使用。

在配置选项drawing_setup_file 中所指定的文件为在Pro/ENGINEER 进程中创建的所有绘图建立缺省绘图设置选项。

若不设置该选项，系统就使用缺省绘图设置文件选项值。

可从<载入点/text> 目录中检索具有下列名称的示例绘图设置文件：•iso.dtl ISO（国际标准组织）•jis.dtl JIS（日本标准协会）•din.dtl DIN（德国标准协会）Pro/ENGINEER 用每一单独的绘图文件保存这些绘图设置文件选项设置。

系统将这些值保存在一个名为<filename>.dtl 的设置文件中。

该文件的位置由pro_dtl_setup_dir 配置文件选项确定。

您可指定到包含绘图设置文件目录的完整路径。

若不用该配置文件选项指定路径名，则系统进入缺省的设置目录。

注意：•如果绘图设置文件选项被设置为default，并且如果存在同名的配置文件选项，则绘图设置文件选项将引用配置设置。

作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。

设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。

witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。

witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。

dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。

blank_zero_tolerance yes显示no不显示。

2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。

tol_display 设置为no则不能改公差。

1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。

三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。

在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。

[精华]pro/E中绘图配置文件.dtl的通常设置与解释!变量名称变量值可选值注释! 这些选项控制与其他选项无关的文本!drawing_text_height 5 value 绘图文字高度text_thickness 0 0~0.5 绘图文字笔宽text_width_factor 0.7 0.25~8 绘图文字高宽比!! 这些选项控制视图和它们的注释!broken_view_offset 3 value 破断视图间隔create_area_unfold_segmented yes no 显示展开图中的尺寸def_view_text_height 0 value 视图名称文字高度def_view_text_thickness 0 value 视图名称文字笔宽detail_circle_line_style solidfont 任意系统或用户定义字体详细视图边圆线型detail_view_circle on off 详细视图边圆线显示half_view_line none solid/symmetry/symmetry_iso/symmetry_as me 半视图边界线－无projection_type first_angle third_angle 三视图投影形式－第一视角show_total_unfold_seam no yes 展开视图剖截线显示与否view_note std_din std_ansi/std_iso/std_jis 视图注释标准view_scale_denominator 10 整数视图比例显示控制view_scale_format ratio_colon decimal/fractional 视图比例显示格式!! 这些选项控制横截面和它们的箭头。

!crossec_arrow_length 4.5 value 箭头长度crossec_arrow_style tail_online head_online 剖视箭头样式crossec_arrow_width 1.3 value 箭头宽度crossec_text_place after_head before_tail/above_tail/above_line/ no_text 剖视箭头文字位置cutting_line std_iso std_din/std_ansi/std_jis/std_ansi_dashed/std_ jis_alternate 剖面位置线显示格式cutting_line_adapt no yes 剖面位置线是否自适应cutting_line_segment 5 value 剖面位置线段长度draw_cosms_in_area_xsec no yes 剖面区修饰和曲线显示remove_cosms_from_xsecs all total/none 剖面区无修饰,曲线,螺纹!! 这些选项控制在视图中显示的实体!datum_point_size 0.3125 value/default 基准点大小(总以吋为单位)datum_point_shape cross dot/circle/triangle/square 基准点形状hlr_for_pipe_solid_cl no yes 管道中心线显示hlr_for_threads yes no 螺纹线是否显示为隐藏线location_radius default(2.) 0.0/其它值节点显示和打印半径mesh_surface_lines on off 控制显示蓝面网格线thread_standard std_iso_imp_assy std_ansi/std_ansi_imp/std_i so_imp/std_ansi_imp_assy/std_iso 控制螺纹孔显示形式hidden_tangent_edges default dimmed/erased 隐藏切边ref_des_display no yes/default 电缆装配图控制参考指示者weld_solid_xsec no 焊接截面!! 这些选项控制尺寸!allow_3d_dimensions no yes 不在ISO视图中显示尺寸angdim_text_orientation horizontal parallel_outside/horizontal_outside/par allel_above/parallel_fully_outside 角度标注文字方向associative_dimensioning yes no 尺寸与草绘实体相关blank_zero_tolerance no yes 0公差的处理chamfer_45deg_leader_style std_asme_ansi std_din/std_iso/std_jis倒角尺寸引线样式clip_dimensions yes no 切剪尺寸(不显示超出详图边的尺寸) clip_dim_arrow_style double_arrow arrowhead/dot/filled_dot/arrow/slash/in tegral/box/filled_box/none 切剪尺寸箭头样式default_dim_elbows yes no control display of dimension elbo wsdim_fraction_format default std/aisc 尺寸小数格式dim_leader_length 5 value 尺寸引线在外测时尺寸引线长度dim_text_gap 1 0.5/factor 尺寸文字与尺寸线间隔draft_scale 1 value 绘图比例draw_ang_units ang_deg ang_min/ang_sec 角度尺寸显示格式draw_ang_unit_trail_zeros yes no 角度单位0尾数处理dual_digits_diff -1 value 第二尺寸单位dual_dimension_brackets yes no 在()中显示第二尺寸dual_dimensioning no primary[secondary]/secondary[primary]/s econdary 第二尺寸显示格式dual_secondary_units mm inch/foot/cm/m 第二尺寸单位iso_ordinate_delta no yes improve display of offset betwee n an ISO-ordinate dimension line and witness line,refere to as the "witness line delt a"lead_trail_zeros std_metric std_default/std_english/both 前导0和尾0处理lead_trail_zeros_scope dims all 控制是否仅尺寸受lead_trail_zeros设置的影响ord_dim_standard std_iso std_ansi/std_jis/std_din 坐标标注标准orddim_text_orientation parallel horizontal 坐标尺寸文字方向parallel_dim_placement above below 平行尺寸放置shrinkage_value_display percent_shrink final_value 尺寸收缩方式text_orientation parallel_diam_horiz horizontal/parallel 文字方向tol_display yes no 允许公差显示tol_text_height_factor standard number>0 公差字高比率tol_text_width_factor standard number>0 公差字高宽比use_major_units no default/yes 控制分数尺寸是否用英尺、英寸表示witness_line_delta 3 value sets the extension of the witness line beyond the dimension leader arrowswitness_line_offset 0.2 value 尺寸与实体间隔!! 这些选项控制控制文本和线型!default_font font 缺省字体aux_font 1 filled # font index name,# = 1 to 8aux_font 2 chfntk 中文楷体aux_font 3 chfntf 中文仿宋aux_font 4 chfnth 中文黑体aux_font 5 cal_grek 希腊字体!! 这些选项控制方向指引!draw_arrow_length 3.5 value 指引线箭头长度draw_arrow_style filled open/closed 所有项目箭头类型dim_dot_box_style default filled/hollow 指引线端点样式draw_arrow_width 1 value 箭头宽度draw_attach_sym_height default value 指引线附属符号高度draw_attach_sym_width default value 指引线附属符号宽度draw_dot_diameter default value 指引线点直径leader_elbow_length 1 value 引线尾长度!! 这些选项控制轴!axis_interior_clipping no yes 轴内断点长度axis_line_offset 0.1 value 轴线超出实体长度circle_axis_offset 3 value 圆轴线超出圆周长度radial_pattern_axis_circle yes no 显示阵列圆中心线!! 这些选项控制几何公差信息!gtol_datums std_iso std_ansi/std_ansi_mm/std_jis/std_din/std_i so_jis/std_ansi_dashed/std_asme 公差基准gtol_dim_placement on_bottom under_value 几何公差尺寸放置new_iso_set_datums no yes 控制显示设置基准asme_dtm_on_dia_dim_gtol on_gtol on_dim 控制设置基准关联项目!! 这些选项控制表，重复区域和材料清单球标!dash_supp_dims_in_region yes no 在报表重复区域控制显示尺寸值def_bom_balloon_leader_sym filled_dot arrowhead/dot/filled_dot/slash/integral/bo x 缺省球标引线符号形式model_digits_in_region no yes 控制显示二维重复区域数字序号show_cbl_term_in_region yes no 是否允许使用"&"和"& asm.mbr.type"于电缆装配端子连接参数2d_region_columns_fit_text no yes 二维重复区域栏宽自适应文字!! 这些选项控制层!draw_layer_overrides_model yes no 绘图图层覆盖模型图层ignore_model_layer_status yes no 忽略模型层状态!! 这些选项控制模型网格!model_grid_balloon_size 0.2 value 指定球标缺省半径model_grid_neg_prefix - 任意字符控制模型球标负值前缀显示model_grid_num_dig_display 0 整数值control number of digits displayed in grid coordinates that appear in grid balloonsmodel_grid_offset default value controls offset of new model g rid balloons from the drawing view!! 这些选项控制理论管道折弯交截。

pro/e选项配置文件allow_anatomic_features yes 设置建立扭曲里所有的加载菜单.bell 设置每次是否提示键盘铃def-layer layer-axisAXES轴图层为不同的类型项目指定预设的图层名称.layer-csysCSYS 坐标layer-curveCURVES 曲线layer-pointPOINTS 点menu-translation both为中英文指定非英文版Pro/e 时,选择显示的版本.话块的显示语言.help_translation yes本国语言no英文执行非英文版Pro/e时，显示简要说明信息所用的语言.Save model display 设定储存的图形数据总数.wireframe线框.Shading-high大多数详图（被着色）Shade_with 控制着色对象上基准曲线的显示.system_colors_file 指定系统颜色档案spin-with-part-entities yes指定模型动旋转时,将显示基准特特征trail-dir 指令pro/e在指定的目录中建立轨迹档案,而不是在启动目录中建立.rename_drawings_with_object both 控制系统是否自动复制与零件和组件相关的绘图template_solidpart指定用作预设的模板零件模型default_dec_places 3 设定在所有模型式中显非角度尺寸的小数字数. Feature_create-auto_ok yes在特征建立期间，确定当定义完所需的最后一个元素是否自动启动对话方框的确定.Flip_arrow_scale 2 为扩大反向箭头尺寸设定比例因子.工程图tol_mode Nominal尺寸没有公差.Limits显示上下偏差.Plusminus显示为加减公差.Plusminussym尺寸带单一正公差和单一负公差.allow_move_view_with_move no yes允许在绘图模式是使用(移动)指令来移动绘图视图.highlight_new_dims yes 在绘图模式中,用红色明示新尺寸,直到移动它们或重画屏幕penl line-weight 2 使用静电绘图仪用笔数设定出图的图的像素粗细. (1-16)pro_format_dir 为绘图格式库设定预设目^.使用完整路径.Pro_unit_length unit_mm 设定新对象是预设的单位.Drawing_text_height 设定绘图所有文字的内定高度Text_thickness 设定文字厚度Text_width_factor 设定文字宽度和高度间的比值Broken_view_offset 设定破断视图两部分之间的偏移距离Detail_circle_line_style 设定详细视图中圆的线型Projection_type确定建立投影视图的方法View_note 建立与视图相关的注释，如设定为"std_din”则建立与视图相关的注释,且省略“section"，“detail"，“see detail” 等词.设为“std_ansi”则显示注释词. 工程图高级绘图设定draw_arrow_length 2.5 设定导引线箭头的长度.draw_arrow_width 1 设定导引线箭头的宽度.draw_arrow_style filled 控制所有带箭头的详细项目昕箭头样式.Dim_leader_length 3 当导引箭头在显示线外时,设定尺寸导引线的长度.Orddim_text_orientation 控制从坐标尺寸文字的方向「parallel”表示平行于导引线.drawing_text_height 2.5 设定绘图中所有文字的内定高度.Crossec_arrow_length 3 设定横截面切割平面箭头的长度.Crossec_arrow_width 1.5 设定横截面切割平面箭头的宽度. Drawing_units mm 设定所有绘图参数的单位.pro/e选项配置文件二Tolerance_class设定ISO标准模型的预设公差等级.Fine优良的，medium中等的coarse 不精确的System_colors_file 指定系统颜色档案.要使用完成路径名称以避免出现问题.Trail_dir指令Pro/ENGINEER在指定的目录中建立轨迹档案,而不是在启动中目录建立.visible_message_lines设定Pro/ENGINEER信息区域中预设的可视信息行数.spin_center_display 确定是否显示旋转中心符号.smooth_lines 选择预设情况下是否使直线平滑.set_trail_single_step 启用一个要单步执行的轨迹档案.pro_unit_sys为新模型设定预设的单位系统（中国境内一般用mmns）pro_colormap_path指定要从磁盘中加载色彩对映（.map）档案的目录路径. 使用完成路径名称以避免出现问题.pen1_line_weight 使用静电绘图仪,用笔数设定绘图的像素粗细.粗细范围是l（最细）到16（最粗）.msg_translation 执行非英文版Pro/ENGINEER时信息显示的版本.mdl_tree_cfg_file 启动Pro/ENGINEER时，指定要加载的模型结构树组态档案edge_display_quality 控制对于线框和隐藏线删除的边显示质量.正常(normal )高(high)以2为增量增加镶嵌.非常高(very_high )以3为增量增加镶嵌｛边质量质量比较好｝.低(low)由正常显示减少镶嵌,加速显示｛边质量质量比较差｝.sketcher_num_digits 输入草绘器精度数字位数(即小数字数),值为整数sketcher_dec_places设定草绘器中尺寸显示的预设小数字数，值为整数delete_after_plotting yes打印完成后删除监时槽override_store_back no 不强制将自其它目录打开的文件保存到目前的工作目录中show_axes_for_extr_arcs no是否为新引伸的圆弧建立轴线.rename_drawings_with_object both 控制系统是否复制与零件和组件相关联的工程图enable_tree_indep yes 设定不管是否为模型树自订,皆允许树窗口自proe窗口中分离sketcher_auto_create_refs选项值为2,系统自动为草绘创建两个尺寸参照；值为1时，系统自动为草绘创建方向参照，即1个参照；值为0时，系统不会自动为草绘创建尺寸参照。

在工程图纸的标题栏中通常有重量这一栏，可以通过Proe中MP_MASS()函数来提取模型的质量，如想在图纸显示重量首先必须添加参数和关系，再次把这个参数添加到工程图中。

下面介绍如何设置计算模型重量的参数和关系，由于该设置适用于所有模型，所以建议在模板中进行添加，可以参考：1.用Proe打开“<Pro/E安装目录>\proeWildfire 3.0\templates（以proe3.0为例）”目录下面的实体模板“mmns_part_solid.prt”。

2.在“工具”菜单中选择“参数”，然后添加新参数“weight”类型设置为实数，如图1。

图13.为了能够让模型自动计算更新质量属性还需要设置质量的源，选择“编辑”菜单－>“设置”－>“质量属性”，把“源”更改为“几何和参数”点击“确定”完成更改。

，如图2。

图2注：如果不更改第3步的质量源为“几何和参数”，那么系统质量相关参数将无法使用。

另外还有一种方法可以解决此问题，在菜单“工具”->“程序”->“编辑设计”，在“MMNS_PART_SOLID.PLS”文件中“MASSPROP”和“ END MASSPROP”之间增加“PART”＋“模板名称”，如“PART MMNS_PART_SOLID.PRT”,参考图3。

图34.在“工具”菜单中选择“关系”，添加新关系:weight=MP_MASS(“”)*1000，其中MP_MASS(“”) (冒号为英文状态的标点符号)为Proe自带的函数来提取模型质量，由于“mmns_part_solid.prt”这个模板质量单位为“吨”，通常图纸中显示单位为“kg”所以要乘以1000，如图4。

注：Pro/E野火版中可以使用系统参数“pro_mp_mass”替代“MP_MASS(“”)”，即公式可以为“weight=pro_mp_mass*1000”。

提醒：还可以把最常用的材料添加到模板中，这样每次新建零件后只需更改非常用材料。

PROE⼯程图设置⽂件选项详解⼯程图设置⽂件选项（变量）利⽤⼯程图设置⽂件选项可以控制⼯程图的尺⼨⾼度、注释⽂本、⽂本定向、⼏何公差标准、字型属性、拔模标准、箭头长度等属性。

⽤户通常需要根据⾃⾝的要求，通过修改“选项”对话框中选项的参数来配置⼯程图的设置⽂件选项。

选择下拉菜单命令，系统弹出图1所⽰的菜单，选择命令，系统弹出图2所⽰的“选项”对话框。

表1就是⽤于⼯程图环境的⼯程图设置⽂件选项。

图2 “选项”对话框图1 “⽂件属性”菜单表1 配置⽂件选项配置选项配置值参数说明yes 2d_region_colunms_ fit_textno* 确定⼆维重复区域中的每⼀栏，是否⾃动调整⼤⼩以适应最长的⽂本段 yes* all_holes_in_hole_ tableno 在孔表中是否标准和草绘孔 yes allow_3D_dimensionsno* 在等轴测视图中是否显⽰尺⼨horizontal* 以⽔平⽅式显⽰⾓度尺⼨⽂本，且⽂本位于引线之间parallel_outside⽆论引线的⽅向如何，显⽰⽂本都平⾏于引线 horizontal_outside 在尺⼨外⽔平显⽰⽂本parallel_above 平⾏于尺⼨圆弧，在其上显⽰⽂本angdim_text_ orientationparallel_fully_outside平⾏于导线显⽰⾓度尺⼨⽂本(带正／负公差)（续）配置选项配置值参数说明on_gtol* 控制连接到直径尺⼨的设置基准的位置 asm_dtm_on_ dia_dim_gtolon_dim 根据ASME 标准将设置基准放置在⼏何公差上yes* 将草绘尺⼨与草绘图元关联起来 associative_dimensioningno 中断草绘尺⼨和草绘图元的关联性 yes可从中间修剪轴axis_interior_clippingno* 必须遵循ANSI Y14.2M 的标准，只允许修剪轴端点axis_line_offset <值> 设置直轴线延伸超出其相关特征的默认距离yes blank_zero_toleranceno*如果公差值设置为零，确定是否不显⽰正负公差值broken_view_offset<值>设置破断视图两部分之间的偏距距离，如下图jis* chamfer_45deg_dim_textiso/din控制绘图中45°倒⾓尺⼨的显⽰控制倒⾓尺⼨导引类型⽽不影响⽂本std_asme_ansi*采⽤美国机械⼯程师协会(ASME)／美国国家标准协会(ANSl)std_din 采⽤德国标准协会(DIN)Deutsches lnstitutfur Normung std_iso 采⽤国际标准组织 (ISO) chamfer_45deg_leader_ style std_jis采⽤⽇本⼯业规格 (JIS)circle_axis_offset<值>设置圆⼗字叉丝轴超出圆边的默认距离，如下图yes* clip_diam_dimensionsno 控制详细视图中直径尺⼨的显⽰。

Pro/E工程图绘图配置文件Prodetail.dtl Proe设计系统的工程图配置文件Prodetail.dtl，对于其工程图设计模块来说是一个非常重要的文件，它包含了诸如工程图的文本字体类型、字高、字宽；尺寸箭头的型式、长度、宽度；尺寸公差的显示、格式；粗糙度符号、焊接符号、样式库等参数的设置。

用户安装完Proe2.0设计系统后，系统在“\proeWildfire 2.0\text\”目录下提供“cns＿cn.dtl”、“cns＿tw.dtl”、“din.dtl”、“dwgform.dtl”、“iso.dtl”、“jis.dtl”、“prodesign.dtl”、“Prodetail.dtl”及“prodiagram.dtl”等9个工程图配置文件，其中“Prodetail.dtl”为系统默认的配置文件，其配置参数基本上可以满足用户的设计需要，但有些参数还是需要用户另行配置，以满足国家制图标准的设计要求。

（一）：“文件——属性——绘图选项”内设置如下：一．尺寸文字：系统默认的尺寸文字参数不完全符合国家制图标准，需作如下设置：1．drawing＿text＿height：设置尺寸文字高度为如“3”。

2．text＿thickness：设置文字厚度如为“0”。

3．text＿width＿factor：设置文字宽度与高度的比值如为“0.8”。

二．视图参数：1．broken＿view＿offset：设置破断视图的偏移距离如为“5”。

2．def＿view＿text＿height：设置视图注释的文字高度，如“A-A”的字高为“5”。

3．half＿view＿line：设置半剖视图的线型如为“symmetry＿iso”标准。

4．projection＿type：设置投影视角如为第一视角“first＿angle”，系统默认为第三视角。

（注：产生设影图时，我国习惯为第一视角）5．view＿scale＿denominator：此项设置为正整数，如“1”时，与下面的“view＿scale＿format”参数配合使用，视图比例可以以比例形式显示。

PROE关于绘图设置文件选项关于绘图设置文件选项Pro/ENGINEER在每个单独绘图和绘图格式条件下，保存绘图设置文件选项。

这些设置文件选项可确定诸如尺寸高度、注释文本、文本方向、几何公差标准、字体属性、拔模标准、箭头长度等特性。

系统为这些设置文件选项赋予了缺省值，但可修改这些值来定制一个绘图，并将其保存以便用于其它绘图。

系统将这些值保存（和检索）在名为filename.dtl的绘图设置文件中。

在配置文件选项drawing_setup_file中指定的文件，为在Pro/ENGINEER进程中创建的所有绘图建立绘图设置文件选项的缺省值。

若不设置该选项，系统就使用缺省绘图设置文件选项值。

如果有Pro/DETAIL许可，可在以下名称的装载点/文本目录安装DIN、ISO 和JIS样本绘图设置文件：·din.dtl·iso.dtl·jis.dtl检索这些设置文件，在绘图中设置所需的环境。

在“菜单管理器”上，可使用“绘图”>“高级”>“绘图设置”来创建、检索和修改绘图设置文件。

此命令将打开“选项”对话框。

注释：绘图格式始终有它自己的设置文件（独立于绘图设置文件），但它是有限的。

2d_region_columns_fit_textno, yes确定在两尺寸重复区域中的每一栏是否自动确定大小，以适合每栏中最长的文本块。

若设置为“yes”，自动确定2-D重复区域的表栏大小，因此栏中最长的文本将拟合在栏内，并且不会和相邻栏重叠或在表中形成很大的间隙。

无文本的栏使用缺省栏宽（模板单元的宽度）。

包含自动确定2-D重复区域大小的表栏不能手工改变大小。

allow_3D_dimensionsno, yes确定尺寸是否在等轴视图中显示。

angdim_text_orientation１horizontal, parallel_outside, horizontal_outside, parallel_above,parallel_fully_outside控制角度尺寸在绘图中的放置。

Drawing Option（绘图选项）By 无维网黄光辉(IceFai、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch），注意这个数值的单位是由Drawing Option中的drawing_units指定的，缺省的是英寸，这点要注意。

后面有关高度或长度的单位都是同样的情况就不再说明了。

一般来说设成3mm是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“Text Width”指令来改变这个值。

*******************************************************************************下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。

缺省是 1.00（inch）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。

该选项只对新视图起作用。

Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。

但它也支持不分段的局部展开剖视图的详图视图。

?yes* - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。

?no - 创建新视图时，不以片段形式显示视图。

z def_view_text_height设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。

缺省为0也就是drawing_text_height选项的值。

当然你也可以手工输入。

z def_view_text_thickness设置用作视图注释和在新创建的剖视图及投影详图视图中的箭头中的视图名称新文本的缺省宽度。

p r o e工程图配置文件常用选项及使用详解-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。

我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。

config.pro的使用，请先看这个帖/thread-9138-1-1.html不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。

可见工程图配置文件的重要性。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以本帖先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

本帖为原创，严禁转载！请勿综合成PDF或WORD等格式打包下载，谢谢合作！本帖不设回复可见，方便大家都可以见到本帖所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
