A N S Y S命令流解释大全Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号)c 材料特性值,或材料之特性,温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数二、定义DP材料:首先要定义EX和泊松比:MP,EX,MAT,……MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,MAT进入单元表并编辑添加单元表:TBDATA,1,CTBDATA,2,ψTBDATA,3,……如定义:EX=1E8,NUXY=,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,TB,DP,1TBDATA,1,27TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值(静力分析选项)NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿-拉夫森选项ESTIF,... !设定非缺省缩减因子(可选)ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点(不与活动单元相连的结点)D,ALL,ALL,0 !约束所有不活动的结点自由度(可选)NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

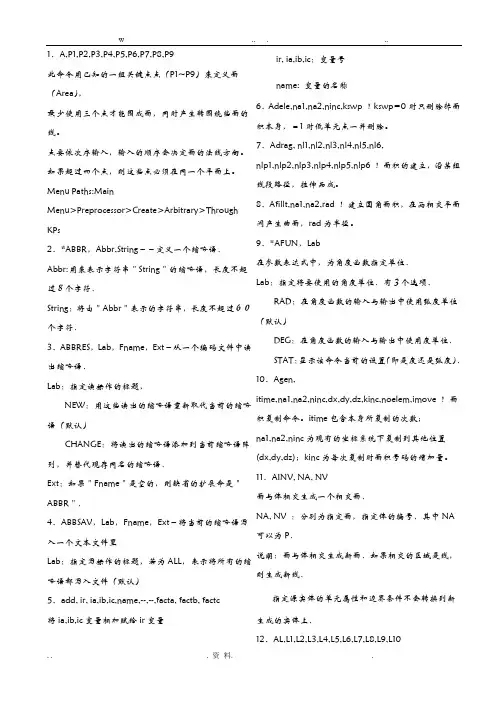

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点(P1~P9)来定义面(Area),最少使用三个点才能围成面,同时产生转围绕些面的线。
点要依次序输入,输入的顺序会决定面的法线方向。
如果超过四个点,则这些点必须在同一个平面上。
Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR,Abbr,String--定义一个缩略语.Abbr:用来表示字符串"String"的缩略语,长度不超过8个字符.String:将由"Abbr"表示的字符串,长度不超过60个字符.3、ABBRES,Lab,Fname,Ext-从一个编码文件中读出缩略语.Lab:指定读操作的标题,NEW:用这些读出的缩略语重新取代当前的缩略语(默认)CHANGE:将读出的缩略语添加到当前缩略语阵列,并替代现存同名的缩略语.Ext:如果"Fname"是空的,则缺省的扩展命是"ABBR".4、ABBSAV,Lab,Fname,Ext-将当前的缩略语写入一个文本文件里Lab:指定写操作的标题,若为ALL,表示将所有的缩略语都写入文件(默认)5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic:变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp !kswp=0时只删除掉面积本身,=1时低单元点一并删除。
7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 !面积的建立,沿某组线段路径,拉伸而成。
8、Afillt,na1,na2,rad !建立圆角面积,在两相交平面间产生曲面,rad为半径。
9、*AFUN,Lab在参数表达式中,为角度函数指定单位.Lab:指定将要使用的角度单位.有3个选项.RAD:在角度函数的输入与输出中使用弧度单位(默认)DEG:在角度函数的输入与输出中使用度单位.STAT:显示该命令当前的设置(即是度还是弧度).10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove !面积复制命令。
Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件,它能够对复杂工程问题进行建模、分析和优化。
本文将提供一个包含常用ANSYS命令的大全,帮助读者快速了解和掌握ANSYS软件的使用。
一、前言ANSYS是一款功能强大的工程仿真软件,它提供了丰富的建模和分析工具,适用于多个领域的工程问题。
掌握ANSYS的命令流能够有效提高工程师的工作效率,快速完成复杂问题的仿真和分析。
二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具,我们可以使用命令流来进行几何模型的创建和编辑。
以下是一些常用的几何模型命令:(1)BLOCK:创建矩形或立方体体素模型。
(2)CYLIND:创建圆柱体模型。
(3)SWEEP:创建沿路径扫掠的模型。
2. 定义材料属性在进行仿真分析之前,需要定义材料的物理属性。
以下是一些常用的材料属性命令:(1)MP: 定义材料的参数,如密度、弹性模量、泊松比等。
(2)EX: 定义材料的弹性模量。
(3)DENS: 定义材料的密度。
3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。
以下是一些常用的网格划分命令:(1)SIZE:设定初始网格尺寸。
(2)MESH:进行自动的网格划分。
(3)ESIZE:设定特定区域的网格尺寸。
4. 定义边界条件在进行仿真分析之前,需要定义边界条件以模拟实际工程环境。
以下是一些常用的边界条件命令:(1)D:定义位移边界条件。
(2)S:定义约束条件。
(3)F:定义外部力或施加力。
5. 设置分析类型ANSYS提供了多种分析类型,如结构分析、热分析、流体分析等。
以下是一些常用的分析类型命令:(1)SOLVE:执行数值分析求解。
(2)ANTYPE:设定分析类型。
(3)FILE:设置解算文件名和保存路径。
6. 查看和后处理结果分析完成后,我们需要查看和后处理结果。
以下是一些常用的结果查看和后处理命令:(1)PLOT:绘制结果曲线或图像。
ANSYS命令集/EXIT,Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSA VE所有更改资料不保存Slab=MODEL保存实体模型,有限元模型,负载的资料(系统默认)例:/EXIT,ALL-------------------------------------------------------- /FILNAM,Fname Fname=工作文件名称,不要扩展名例:/FILNAM,Sanpangzi--------------------------------------------------------/SA VE,Fname,Ext,Dir 保存目前所有的Datebase资料,即更新Jobname.db--------------------------------------------------------/RESUME,Fname,Ext,Dir,NOPAR 回到最后SA VE时的Datebase状态--------------------------------------------------------/CLEAR 清除所有Datebase资料-------------------------------------------------------- LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2 定义区域坐标系统KCN 区域坐标系统代号,大于10的任何号码KCS=0,1,20=笛卡儿坐标1=圆柱坐标2=球面坐标XC,YC,ZC 该区域坐标原点与整体坐标原点的关系THXY,THYZ,THZX 该区域坐标与整体坐标XYZ轴的关系例:LOCAL,11,1,1,1,0-------------------------------------------------------- CSYS,0,1,2声明当前坐标系统例:CSYS,0-------------------------------------------------------- /UNITS,LABEL 声明系统分析时所用的单位LABEL=SI (米,千克,秒)LABEL=CGS (厘米,克,秒)LABEL=BFT (英尺)LABEL=BIN (英寸)例:LABEL,SI-------------------------------------------------------- /PREP7进入通用前处理器-------------------------------------------------------- N,NODE,X,Y,Z,THXY,THYZ,THZX 定义节点NODE 节点号码X,Y,Z 节点在当前坐标系中位置例:N,1,2,3,4-------------------------------------------------------- NDELE,NODE1,NODE2,NINC 删除已建立的节点NODE1,NODE2 删除从NODE1到NODE2的节点,如1到100 NINC 间隔号码,1为1到100全删,2为1,3,5 (99)例:NDELE,1,100,2--------------------------------------------------------NPLOT,KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码--------------------------------------------------------NLIST,NODE1,NODE2,NINC将节点资料列在窗口中例:NLIST--------------------------------------------------------NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE 复制节点ITIME 复制次数,包括本身INC复制时节点号码增量NODE1,NODE2,NINC 要复制的节点DX,DY,DZ 复制出的节点的位置改变量例:NGEN,4,5,1,5,1,1,2,3 将节点1到5复制4次,每次复制X,Y,Z方向分别移动1,2,3单位长度-------------------------------------------------------- FILL,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE 填充节点(默认为均分填充)例:FILL,1,100 在节点1到100之间填充2,3 (99)-------------------------------------------------------- ET,ITYPE,Ename,KOPT1……KOPT6,INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1-KOPT6 元素特性编码例:ET,1,LINK1 第1类元素为LINK1单元-------------------------------------------------------- MP,Lab,MAT,C0,C1,C2,C3,C4 定义材料特性材料特性为固定值,其值为C0材料特性随温度变化,由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX,EY,EZ 杨氏系数Lab=DENS 密度Lab=PRXY,PRYZ,PRZX 泊松比Lab=GXY,GYZ,GZX 剪力模数例:MP,EX,1,207E9 第一类元素的杨氏系数为207E9-------------------------------------------------------- R,NSET,R1……R6 定义元素类型几何特性NSET 属性组别号码(系统默认值1)R1-R6 所定义元素类型几何特性值例:R,1,1E-4,2.09E-10 ,0.005-------------------------------------------------------- E,I,J,K,L,M,N,O,P定义元素连接方式I-P 定义元素节点顺序的号码例:E,1,2,5,7 四节点元素的节点顺序为1,2,5,7-------------------------------------------------------- EPLOT,KNUM 将元素显示在图形窗口中ENUM=0 不显示元素ENUM=1 显示元素-------------------------------------------------------- ELIST 将元素资料列在窗口中-------------------------------------------------------- EDELE,IEL1,IEL2,INC 删除已建立的元素IEL1,IEL2,INC 欲删除元素的范围例:EDELE,1,10,1-------------------------------------------------------- EGEN,ITIME,NINC,IEL1,IEL2,IEINC,MINC,IINC,RINC,CINC,DX,DY,DZ 复制元素ITIME 复制次数,包括本身NINC复制时节点号码增量IEL1,IEL2,IEINC 欲复制的元素范围DX,DY,DZ 复制出的元素的位置改变量例:EGEN,6,12,1,4,1 将元素1到4复制6次-------------------------------------------------------- /PNUM,Label,KEY 在图形中显示号码Label=NODE,ELEM,KP,LINE,AREA,VOLUKEY=0 不显示号码KEY=1 显示号码例:/PNUM,ELEM,1-------------------------------------------------------- /SOLU 进入解题处理器--------------------------------------------------------ANTYPE,Antype,Status 声明分析类型Antype=STATIC or 0 静态分析(系统默认)Antype=BUCKLE or 1 屈曲分析Antype=MODAL or 2 振动模态分析Antype=HARMIC or 3 调和外力动力系统分析Antype=TRANS or 4 瞬时动力系统分析例:ANTYPE,STATIC-------------------------------------------------------- F,NODE,Lab,V ALUE,V ALUE2,NEND,NINC定义节点上的集中力NODE 节点号码Lab 外力形式Lab=FX,FY,FZ,MX,MY,MZ 结构力学Lab=HEAT 热学的热流量Lab=AMP,CHRG 电学的电流,电荷Lab=FLUX 磁学的磁通量V ALUE 外力大小NODE,NEND,NINC 施力节点范围例:F,1,FY,,-200,5,1 =F,ALL,FY,-200 节点1-5 的Y方向定义集中力-200(注意FY,,表明V ALUE2默认)-------------------------------------------------------- FDELE,NODE,Lab,NEND,NINC 删除节点集中力例:FDELE,1,FY,5,1 = FDELE,ALL-------------------------------------------------------- D,NODE,Lab,V ALUE,V ALUE2,NEND,NINC,Lab2,Lab3,Lab4,Lab5,Lab6 定义节点自由度的限制NODE,NEND,NINC 选取自由度约束节点的范围Lab 相对元素每一个节点受自由度约束的形式结构力学Lab=UX,UY,UZ(直线位移)Lab=ROTX,ROTY,ROTZ(旋转位移)例:D,1,UX,,,5,1 节点1到5 X方向约束D,1,UX,,,5,1,UY 节点1到5 X Y方向约束D,1,ALL,,,5,1 节点1到5 全部自由度约束注意:使用命令前要先定义元素--------------------------------------------------------DDELE,NODE,Lab,NEND,NINC 取消节点自由度约束例:DDELE,ALL-------------------------------------------------------- DLIST,NODE1,NODE2,NINC 列出节点自由度约束--------------------------------------------------------DL,LINE,AREA,Lab,V ALUE1,V ALUE2定义线自由度限制LINE 线号AREA 线所属面积例:DL,8,3,ALL 定义面积3上面线8的约束注意:同时有DLLIST,DLDELE命令--------------------------------------------------------SFBEAM,ELEM,LKEY,Lab,V ALI,V ALJ,V AL2I,V AL2J,IOFFST,JOFFST定义分布力作用于梁元素的方式及大小ELEM 分布力所作用的元素编号LKEY 梁元素的4个面中分布力所在面号码Lab=PRES (表示分布压力)V ALI,V ALJ 在I,J点分布力的值例:SFBEAM,1,1,PRES,60,30 元素1上1号面作用分布力SFBEAM,1,1,PRES,-30,60--------------------------------------------------------SFE,ELEM,LKEY,Lab,KV AL,V AL1,V AL2,V AL3,V AL4定义分布力作用于元素上的方式及大小ELEM 分布力所作用的元素编号LKEY 分布力作用边,面的号码Lab=PRES (表示分布压力)V AL1-V AL4 分布力在元素边,面上节点的值例:SFE,4,2,PRES,,20,60元素4的第2边,面作用分布力--------------------------------------------------------SF,NLIST,Lab,V ALUE,V ALUE2 定义节点间分布力NLIST 分布力作用边或面上所有节点Lab=PRES例:SF,ALL,PRES,10注意:SFE适用于非均匀分布力,作用在元素的边或面上SF适用于均匀分布力,作用在节点之间-------------------------------------------------------- SFLIST,NODE,Lab 显示分布力-------------------------------------------------------- NSEL,Type,Item,COMP,VMIN,VMAX,VINC,KABS节点选择命令Type 选择方式Type=S 选择一组节点为ACTIVE点Type=R 在现有ACTIVE点中选出一部分作为ACTIVE点Type=A 在选择一部分节点,加入ACTIVE点中Type=U 在现有ACTIVE点中,排除某些节点Type=ALL 选择全部节点作为ACTIVE点Item =NODE 用节点号码选取┇Item =LOC 用节点坐标选取COMP=无┇COMP=X 以节点X坐标为准VMIN,VMAX,VINC 节点选取范围例:NSEL,S,NODE,,1,13,1选1-13中奇数点为ACTIVE点NSEL,A,NODE,,14,20,1 选14-20加入ACTIVE点--------------------------------------------------------OUTPR,Item,FREQ,Cname 分析结果是否显示于输出窗口Item=ALL 所有结果Item=NSOL 节点自由度结果FREQ 负载的次数FREQ=ALL 最后负载例:OUTPR,ALL,ALL注意:仅用于小程序--------------------------------------------------------SOLVE 开始解题--------------------------------------------------------/POST1 进入后处理器--------------------------------------------------------PLDISP,KUND 显示结构变形结构KUND=0 显示变形后结构形状KUND=1 显示变形前后结构形状KUND=0 显示变形前后结构形状,但仅显示外观--------------------------------------------------------PLESOL,Item,Comp显示元素的解答Item(何种解答)Comp(Item分量)S X,Y,Z,XY,YZ,ZX 应力S 1,2,3 主应力S EQV,INT 等效应力F X,Y,Z 结构力M X,Y,Z 结构力矩例:PLESOL,S,X,Y,Z--------------------------------------------------------PLNSOL,Item,Comp显示节点的解答Item(何种解答)Comp(Item分量)S X,Y,Z,XY,YZ,ZX 应力S 1,2,3 主应力S EQV,INT 等效应力F X,Y,Z 结构力M X,Y,Z 结构力矩U X,Y,Z,SUM 位移ROT X,Y,Z,SUM 旋转位移例:PLNSOL,S,Y PLNSOL,U,X--------------------------------------------------------PRESOL,Item,Comp 打印元素解答Item(何种解答)Comp(Item分量)S X,Y,Z,XY,YZ,ZX 应力F X,Y,Z 结构力M X,Y,Z 结构力矩例:PRESOL,S,X--------------------------------------------------------PRNSOL,Item,Comp 打印节点解答Item(何种解答)Comp(Item分量)U X,Y,Z 位移U X,Y,Z方向及总向量方向位移S COMP 应力S PRIN 主应立,等效应力例:PRNSOL,U PRNSOL,S注意:查看结果通常使用PLDISP,1 PLNSOL,U,Y……PRNSOL,S其中PLNSOL中Comp不能省略,PRNSOL中可以省略--------------------------------------------------------TYPE,Itype 声明建立元素时,元素形式号码(对应ET的Itype)例:ET,1,LINK1 ET,2,PLANE42TYPE,1建立LINK1元素TYPE,2建立PLANE42元素--------------------------------------------------------REAL,NSET 声明建立元素时,元素几何参数属性编号(对应R,NSET)--------------------------------------------------------MAT,MAT 声明建立元素时,元素材料特性属性编号(对应MP,MAT)--------------------------------------------------------LSWRITE,LSNUM 多重负载资料保存至文件Jobname.S0i 例:LSWRITE 自动编号,不用输入--------------------------------------------------------LSSOLVE,SLMIN,LSMX,LSINC读取所定义的多重负载并解答SLMIN,LSMX,LSINC 读取负载的范围例:LSSOLVE,1,4 获得1-4负载的解答--------------------------------------------------------DDELE,NODE,Lab,NEND,NINC删除定义的约束条件NODE,NEND,NINC 删除约束的节点范围Lab删除约束的节点方向例:DDELE,1,UY,5,2 删除1,3,5节点的Y向约束--------------------------------------------------------FDELE,NODE,Lab,NEND,NINC删除定义的集中力NODE,NEND,NINC 删除集中力的范围Lab删除外力的方向例:FDELE,1,FY,5,2 删除1,3,5节点的Y向集中力--------------------------------------------------------SFDELE,Nlist,Lab 将已定义的面载荷删除Nlist 面负载所含的节点(由NSEL选择,设Nlist=ALL)Lab=PRES (结构力学)--------------------------------------------------------SFEDELE,ELEM,LKEY,Lab 将负载从元素上删除ELEM 元素编号LKEY 负载作用边,面的号码Lab=PRES (结构力学)--------------------------------------------------------SET,Lstep,SBSTEP,FACT,KIMG,TIME,NGLE,NSET检查负载结果Lstep=负载编号例:SET,2 检查第二负载的结果PLDISP,1……注意:此命令要在/POST1中使用-------------------------------------------------------- FILE,Fname,Ext,Dir 读取分析后的结果文件例:FILE,TEST,RST--------------------------------------------------------ANTYPE,Antype,Status 声明分析类型例:ANTYPE=MODAL or 2 模态分析-------------------------------------------------------- MODOPT,Method,NMODE,FREQB,FREQE,PRMODE,NUMKEY 选择模态分析方法Method=REDUC 降阶法Method=SUBSP 次空间法NMODE 欲求模态个数(降阶法小于主自由度一半)FREQB,FREQE 欲探讨振动频率范围(默认全部)PRMODE 分析后,模态结果保存到结果文件的个数例:MODOPT,SUBSP,5-------------------------------------------------------- M,NODE,Lab1,NEND,NINC,Lab2。
ANSYS最全命令流解释大全一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号)c 材料特性值,或材料之特性,温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数二、定义DP材料:首先要定义EX和泊松比:MP,EX,MAT,……MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,MAT进入单元表并编辑添加单元表:TBDATA,1,CTBDATA,2,ψTBDATA,3,……如定义:EX=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,0.3TB,DP,1TBDATA,1,27TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值(静力分析选项)NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿-拉夫森选项ESTIF,... !设定非缺省缩减因子(可选)ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点(不与活动单元相连的结点)D,ALL,ALL,0 !约束所有不活动的结点自由度(可选)NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。
Ansys常见命令流Ansys命令流第一天目标:熟悉ANSYS基本关键字的含义k --> Keypoints 关键点l --> Lines 线a --> Area 面v --> Volumes 体e --> Elements 单元n --> Nodes 节点cm --> component 组元et --> element type 单元类型mp --> material property 材料属性r --> real constant 实常数d --> DOF constraint 约束f --> Force Load 集中力sf --> Surface load on nodes 表面载荷bf --> Body Force on Nodes 体载荷ic --> Initial Conditions 初始条件第二天目标:了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TITILE,test analysis !定义工作标题/FILENAME,test !定义工作文件名/PREP7 !进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63 !指定单元类型ET,2,SOLID45 !指定体单元MP,EX,1,2E8 !指定弹性模量MP,PRXY,1,0.3 !输入泊松比MP,DENS,1,7.8E3 !输入材料密度R,1,0.001 !指定壳单元实常数-厚度...... !建立模型K,1,0,0,, !定义关键点K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6, !由关键点生成面......!划分网格ESIZE,1,0,AMESH,1......FINISH !前处理结束标识/SOLU !进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES,1000......SOLVE !求解标识FINISH !求解模块结束标识/POST1 !进入通用后处理器标识....../POST26 !进入时间历程后处理器……/EXIT,SAVE !退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE !指定绕轴旋转视图/DIST !说明对视图进行缩放/DEVICE !设置图例的显示,如:风格,字体等/REPLOT !重新显示当前图例/RESET !恢复缺省的图形设置/VIEW !设置观察方向/ZOOM !对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,关键点P1,关键点P2例LSTR,1,23.在两个关键点之间连线L,关键点P1,关键点P2例L,1,2注:此命令会随当前的激活坐标系不同而生成直线或弧线4.由三个关键点生成弧线LARC,关键点P1,关键点P2,关键点PC,半径RAD例LARC,1,3,2,0.05注:关键点PC是用来控制弧线的凹向5.通过圆心半径生成圆弧CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.通过关键点生成样条线BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT,线NL1,线NL2,倒角半径RAD例LFILLT,1,2,0.0058.通过关键点生成面A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...例:A,1,2,3,49.通过线生成面AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10 例:AL,5,6,7,810.通过线的滑移生成面ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9例:ASKIN,1,4,5,6,7,8注:线1为滑移的导向线第四天目标:掌握常用的实体-面的生成生成矩形面1.通过矩形角上定位点生成面BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH例:BLC4,0,0,5,3,02.通过矩形中心定位点生成面BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH注:与上条命令的不同就在于矩形的定位点不一样例:BLC5,2.5,1.5,5,3,03.通过在工作平面定义矩形X.Y坐标生成面RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2例:RECTNG,0,5,0,3生成圆面4.通过中心定位点生成实心圆面CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角度THETA2,圆面的深度DEPTH注:如要实心的圆面则不用RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例1实心扇形:CYL4,0,0,5,60例2扇形圆环:CYL4,0,0,5,60,10,60例3整的圆环:CYL4,0,0,5,360,10,360注:同时可通过定义圆面的深度以生成柱体6.通过在工作平面定义起始点生成圆面CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH例:CYL5,0,0,2,2,7.通过在工作平面定义内外半径和起始角度来生成圆面PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2例LCIRC,2,5,30,1808.生成面与面的倒角AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD例:AFILLT,2,5,2下一讲:多边形面的生成第五天目标:掌握多边形面和体的生成1.生成多边形面命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA例:RPR4,4,0,0,0.15,30注:这条命令可通过定义不同的NSIDES生成三边形,四边形,...,八边形2.生成多边形体命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH例:RPR4,4,0,0,0.15,30,0.1注:多边形体和面命令唯一的不同就在于深度DEPTH的定义到此,关键点,线,面的生成讲解已结束,下一讲:体的生成第六天目标:掌握体的生成命令1.通过关键点生成体命令:V,关键点P1,关键点P2, P3, P4, P5, P6, P7, P8例:V,4,5,6,7,15,24,252.通过面生成体命令:VA,面A1,面A2, A3, A4, A5, A6, A7, A8, A9, A10例:VA,3,4,5,8,103.通过长方形角上定位点生成体命令:BLC4该命令前面在讲生成面的时候已作介绍,唯一的不同在于深度DEPTH的定义.4.通过长方形中心定位点生成面命令:BLC55.通过定义长方体起始位置生成体命令:BLOCK,开始点X坐标X1,结束点X坐标X2, Y1, Y2, Z1, Z2 例:BLOCK,2,5,0,2,1,36.生成圆柱体基本命令通生成圆形面,不同在于DEPTH的定义基本命令:CYL4基本命令:CYL5基本命令:CYLIND7.生成棱柱基本命令通生成多边形,不同在于DEPTH的定义基本命令:RPR48.通过球心半径生成球体命令:SPH4,球心X坐标XCENTER,球心Y坐标YCENTER,半径RAD1,半径RAD2例:SPH4,1,1,2,59.通过直径上起始点坐标生成球体命令:SPH5,起点X坐标XEDGE1,起点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2例:SPH5,2,5,7,610.在工作平面起点通过半径和转动角度生成球体命令:SPHERE,半径RAD1,半径RAD2,转动角度THETA1,转动角度THETA2例:SPHERE,2,5,0,6011.生成圆锥体命令:CONE,底面半径RBOT,顶面半径RTOP,底面高Z1,顶面高Z2,转动角度THETA1,转动角度THETA2例:CONE,10,20,0,50,0,180下一讲:布尔操作第七天目标:掌握常用的布尔操作命令1.沿法向延伸面生成体命令:VOFFST,面的编号NAREA,面拉伸的长度DIST,关键点增量KINC例:VOFFST,1,2,,2.通过坐标的增量延伸面生成体命令:VEXT,面1的编号NA1,面2的编号NA2,增量NINC,X方向的增量DX,Y方向的增量DY,Z 方向的增量DZ, RX, RY, RZ 例:VEXT,1,5,1,1,2,2,3.面绕轴旋转生成体命令:VROTAT,面1的编号NA1,面2的编号NA2,NA3, NA4, NA5, NA6,定位轴关键点1编号PAX1,定位轴关键点2编号PAX2,旋转角度ARC,生成体的段数NSEG例:VROTAT,1,2,,,,,4,5,360,44.沿线延伸面生成体命令:VDRAG,面1的编号NA1,面2的编号NA2, NA3, NA4, NA5, NA6,导引线1的编号NLP1,导引线2的编号NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,5.线绕轴旋转生成面命令:AROTAT,线1的编号NL1, NL2, NL3, NL4, NL5, NL6,定位轴关键点1的编号PAX1,定位轴关键点2的编号PAX2,旋转角度ARC,生成面的段数NSEG例:AROTAT,3,4,,,,,6,8,360,46.沿线延伸线生成面命令:ADRAG,线1的编号NL1,NL2, NL3, NL4, NL5, NL6,导引线1的编号NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理可以延伸关键点,相应的命令如下:LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEGLDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4,NL5, NL6各选项的含义雷同于上.8.延伸一条线命令LEXTND,线的编号NL1,定位关键点编号NK1,延伸的距离DIST,原有线是否保留控制项KEEP例LEXTND,5,2,1.5,09.布尔操作:加命令LCOMB,线编号NL1,线编号NL2,是否修改控制项KEEP例LCOMB,2,5注:对面和体的相应为:VADD,AADD.选项的含义都类似10.布尔操作:粘接和搭接搭接的核心关键字为:OVLAP,随实体的不同略有不同,如:对体为VOVLAP对面为AOVLAP对线为LOVLAP粘接的核心关键字为:GLUE,随实体的不同略有不同,如:对体为VGLUE对面为AGLUE对线为LGLUE但其他的选项的含义是类似的,这里就不再累述.下一讲:移动,复制,映射,删除...第八天目标:掌握体素的移动,复制,删除,映射一.移动关键点命令:KMODIF,关键点编号NPT,移动后的坐标X,移动后的坐标Y,移动后的坐标Z例:KMODIF,5,0,0,2二.移动复制关键点命令:KGEN,复制次数选项ITIME,起始关键点编号NP1,结束关键点编号NP2,增量NINC,偏移DX,偏移DY,偏移DZ,关键点编号增量KINC,生成节点单元控制项NOELEM,原关键点是否被修改选项IMOVE 例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE选项说明,设置为0时,不修改原关键点,即为复制,设置为1时,修改原关键点,即为移动,从而通过控制IMOVE选项实现移动或复制.三.移动复制线命LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE 各选项的含义同上四.移动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMO VE各选项的含义同上五.移动复制体命令:VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE 各选项的含义同上六.修改面的法向方向命令:ANORM,面的编号ANUM,单元的法向方向是否修改选项NOEFLIP例:ANORM,2七.体素的删除基本的命令为:*DELE组合不同的关键字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为:*DELE,起始体素编号N*1,结束体素编号N*2,增量NINC,是否删除体素下层的元素选项KSWP如LDELE,2,5,1,1八.体素的映射基本的命令为:*SYMM组合不同的关键字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为:*SYMM,映射轴选项NCOMP,起始体素编号N*1,结束体素编号N*2,增量NINC,关键点编号增量KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,。
ansys——ANSYS命令流(Ⅰ)1. A,P1,P2,…,P17,P18(以点定义面)2. AADD,NA1,NA2,…NA8,NA9(面相加)3. AATT,MAT,REAL,TYPE,ESYS,SECN(指定面的单元属性)【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR,Abbr,String(定义一个缩略词)5. ABBRES,Lab,Fname,Ext(从文件中读取缩略词)6. ABBSAVE,Lab,Fname,Ext(将当前定义的缩略词写入文件)7. ABS,IR,IA,--,--,Name,--,--,FACTA(取绝对值)【注】*************8. ACCAT,NA1,NA2(连接面)9. ACEL,ACEX,ACEY,ACEZ(定义结构的线性加速度)10. ACLEAR,NA1,NA2,NINC(清除面单元网格)11. ADAMS,NMODES,KSTRESS,KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD,IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC(变量加运算)14. ADELE,NA1,NA2,NINC,KSWP(删除面)【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG,NL1,NL2,…,NL6,NLP1,NLP2,…,NLP6(将既有线沿一定路径拖拉成面)16. AESIZE,ANUM,SIZE(指定面上划分单元大小)17. AFILLT,NA1,NA1,RAD(两面之间生成倒角面)18. AFSURF,SAREA,TLINE(在既有面单元上生成重叠的表面单元)19. *AFUN, Lab(指定参数表达式中角度单位)20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE(复制面)21. AGLUE,NA1,NA2,…,NA8,NA9(面间相互粘接)22. AINA,NA1,NA2,…,NA8,NA9(被选面的交集)23. AINP,NA1,NA2,…,NA8,NA9(面集两两相交)24. AINV,NA,NV(面体相交)25. AL,L1,L2,…,L9,L10(以线定义面)26. ALIST,NA1,NA2,NINC,Lab(列表显示面的信息)【注】Lab=HPT时,显示面上硬点信息,默认为空。
ANSYS结构分析单元功能与特性/可以组成一一些命令,一般是一种总体命令(session),三十也有特殊,比如是处理/POST1! 是注释说明符号,,与其他软件的说明是一样的,ansys不作为命令读取,* 此符号一般是APDL的标识符,也就是ansys的参数化语言,如*do ,,,*enddo等等NSEL的意思是node select,即选择节点。
s就是select,选择。
DIM是定义数组的意思。
array 数组。
MP命令用来定义材料参数。
K是建立关键点命令。
K,关键点编号,x坐标,y坐标,z坐标。
K, NPT, X, Y, Z是定义关键点,K是命令,NPT是关键点编号,XYZ是坐标。
NUMMRG, keypoint 用这个命令,要保证关键点的位置完全一样,只是关键点号不一样的才行。
这个命令对于重复的线面都可以用。
这个很简单,压缩关键。
Ngen 复制节点e,节点号码:这个命令式通过节点来形成单元NUMCMP,ALL:压缩所有编号,这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50:通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧,此法会在一段区间内,以一定的步长逐步搜索根,相比常用的牛顿迭代法所要耗费的计算量大得多,但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。
LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。
SPLINE:P1,P2,P3,P4,P5,P6,XV1,YV1,ZV1,XV6,YV6,ZV6(生成分段样条曲线)*DIM,Par,Type,IMAX,JMAX,KMAX,Var1,Var2,Var3(定义载荷数组的名称)【注】Par: 数组名Type:array 数组,如同fortran,下标最小号为1,可以多达三维(缺省)char 字符串组(每个元素最多8个字符)tableIMAX,JMAX,KMAX各维的最大下标号Var1,Var2,Var3 各维变量名,缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如:/config,MXEL,10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元:BEAM3、4、23、24,44,54,188,189管单元:PIPE16,17,18,20,59,602D实体元:PLANE2,25,42,82,83,145,146,182,1833D实体元:SOLID45,46,64,65,72,73,92,95,147,148,185,186,187,191壳单元:SHELL28,41,43,51,61,63,91,93,99,143,150,181,208,209弹簧单元:COMBIN7,14,37,39,40质量单元:MASS21接触单元:CONTAC12,52,TARGE169,170,CONTA171,172,173,174,175,178矩阵单元:MATRIX27,50表面效应元:SURF153,154粘弹实体元:VISCO88,89,106,107,108, 超弹实体元:HYPER56,58,74,84,86,158耦合场单元:SOLID5,PLANE13,FLUID29,30,38,SOLID62,FLUID79,FLUID80,81, SOLID98,FLUID129,INFIN110,111,FLUID116,130 界面单元:INTER192,193,194,195 显式动力分析单元:LINK160,BEAM161,PLANE162,SHELL163,SOLID164,COMBI16杆单元(Large deflection),F-大应变(Large strain)或有限应变(Finite strain),B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening),A-自适应下降(Adaptive descent )等。
《史上最全的ANSYS命令流查询与解释》[1]*************************************************************************************对ansys主要命令的解释1, /PREP7 ! 加载前处理模块2, /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置<不加载初始化文件>初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4, F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6, FINISH ! 退出模块命令7, /POST1 ! 加载后处理模块8, PLDISP,2 ! 显示结构变形图,参数"2"表示用虚线绘制出原来结构的轮廓9, ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号"LS,1"定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力"LS,1"为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力"LS,1"定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果,存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO"从单元表STRS_CO中提取COPPER_E单元的应力结果,存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析<STA TIC或者0>OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点(P1~P9)来定义面(Area),最少使用三个点才能围成面,同时产生转围绕些面的线。
点要依次序输入,输入的顺序会决定面的法线方向。
如果超过四个点,则这些点必须在同一个平面上。
Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR,Abbr,String--定义一个缩略语.Abbr:用来表示字符串"String"的缩略语,长度不超过8个字符.String:将由"Abbr"表示的字符串,长度不超过60个字符.3、ABBRES,Lab,Fname,Ext-从一个编码文件中读出缩略语.Lab:指定读操作的标题,NEW:用这些读出的缩略语重新取代当前的缩略语(默认)CHANGE:将读出的缩略语添加到当前缩略语阵列,并替代现存同名的缩略语.Ext:如果"Fname"是空的,则缺省的扩展命是"ABBR".4、ABBSAV,Lab,Fname,Ext-将当前的缩略语写入一个文本文件里Lab:指定写操作的标题,若为ALL,表示将所有的缩略语都写入文件(默认)5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic:变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp !kswp=0时只删除掉面积本身,=1时低单元点一并删除。
7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 !面积的建立,沿某组线段路径,拉伸而成。
8、Afillt,na1,na2,rad !建立圆角面积,在两相交平面间产生曲面,rad为半径。
9、*AFUN,Lab在参数表达式中,为角度函数指定单位.Lab:指定将要使用的角度单位.有3个选项.RAD:在角度函数的输入与输出中使用弧度单位(默认)DEG:在角度函数的输入与输出中使用度单位.STAT:显示该命令当前的设置(即是度还是弧度).10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove !面积复制命令。
ANSYS结构解析单元功能与特征/POST1/可以构成一一些命令,一般是一种整体命令( session),三十也有特别,比方是办理 ! 是说明说明符号,,与其余软件的说明是相同的, ansys 不作为命令读取,*此符号一般是 APDL 的表记符,也就是 ansys 的参数化语言,如 *do ,,,*enddo 等等NSEL 的意思是node select,即选择节点。
s 就是 select,选择。
DIM是定义数组的意思。
array 数组。
MP 命令用来定义资料参数。
K 是建立要点点命令。
K, 要点点编号 ,x 坐标 ,y 坐标, z 坐标。
K, NPT, X, Y , Z 是定义要点点, K 是命令, NPT 是要点点编号, XYZ 是坐标。
NUMMRG , keypoint 用这个命令,要保证要点点的地点完整相同,不过要点点号不一样样的才行。
这个命令关于重复的线面都可以用。
这个很简单,压缩要点。
Ngen 复制节点e,节点号码:这个命令式经过节点来形成单元NUMCMP,ALL :压缩所有编号,这样你所有的线都会挨次次重新编号 ~你若是需要固定的线固定的标号NSUBST,100,500,50 :经过指定子步数来设置载荷步的子步LNSRCH 线性搜寻是求解非线性代数方程组的一种技巧,此法会在一段区间内,以必定的步长逐渐搜寻根,对比常用的牛顿迭代法所要耗费的计算量大得多,但它可以防备在一些状况下牛顿迭代法出现的跳跃现象。
LNSRCH激活线性搜寻PRED 激活自由度求解展望NEQIT 指定一个荷载步中的最大子步数AUTOTS自动求解控制打开自动时间步长.KBC -指定阶段状也许用跳板装载里面一个负荷步骤。
SPLINE :P1, P2, P3,P4, P5, P6, XV1 , YV1 , ZV1 , XV6 ,YV6 , ZV6 (生成分段样条曲线)*DIM , Par,Type ,IMAX ,JMAX , KMAX , Var1,Var2, Var3(定义载荷数组的名称)【注】 Par: 数组名Type: array 数组,仿佛fortran, 下标最小号为1,可以多达三维(缺省)char 字符串组(每个元素最多8 个字符)tableIMAX , JMAX , KMAX各维的最大下标号Var1, Var2,Var3 各维变量名,缺省为row,column,plane( 当 type 为 table 时 )/config 是设置 ansys 配置参数的命令格式为 /CONFIG, Lab, V ALUELab 为参数名称value 为参数值比方: /config , MXEL ,10000 的意思是最大单元数为10000杆单元 : LINK1、 8、 10、 11、 180梁单元: BEAM3、 4、 23、 24,44, 54, 188, 189管单元 : PIPE16, 17, 18, 20, 59, 602D实体元 : PLANE2, 25, 42, 82, 83, 145,146, 182, 1833D实体元 : SOLID45, 46, 64,65, 72, 73,92, 95, 147,148, 185, 186,187, 191壳单元 : SHELL28, 41, 43, 51, 61, 63, 91, 93, 99, 143, 150, 181,208, 209弹簧单元 : COMBIN7, 14, 37,39, 40质量单元 : MASS21接触单元 : CONTAC12, 52, TARGE169, 170, CONTA171, 172, 173, 174, 175, 178矩阵单元 : MATRIX27, 50表面效应元 : SURF153, 154粘弹实体元 : VISCO88, 89, 106, 107, 108,超弹实体元 : HYPER56, 58, 74, 84, 86, 158耦合场单元 : SOLID5, PLANE13, FLUID29, 30,38, SOLID62, FLUID79, FLUID80,81,SOLID98, FLUID129, INFIN110 , 111, FLUID116,130界面单元 : INTER192, 193, 194, 195显式动力解析单元 : LINK160, BEAM161, PLANE162, SHELL163, SOLID164, COMBI16杆单元单元名称简称节点数节点自由度特征备注LINK12D杆2Ux,Uy EPCSDGB常用杆元LINK83D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉EDGB模拟缆索的废弛及或仅受压杆缝隙LINK113D线性调理EGB模拟液压缸和大转器动LINK1803D有限应变杆EPCDFGB另可考虑粘弹塑性E- 弹性 (Elasticity),P-塑性(Plasticity),C-蠕变(Creep),S-膨胀(Swelling),D-大变形或大挠度deflection), F- 大应变 (Large strain)或有限应变(Finite strain),B-单元存亡(Birth and dead),G-化 (Stress stiffness)或几何刚度(Geometric stiffening),A-自适应降落(Adaptive descent)等。
一在Ansys命令中,*表示利用GUI方式不能实现的命令(1) IF 语句使用格式*IF,V AL1,Oper,V AL2,Base其中EQ、NE、LT、GT、LE、GE、ABLT、ABGT分别表示等于、不等于、小于、大于、小于或等于、大于或等于、绝对值小于、绝对值大于*IF 条件THEN………………!执行语句*ELSEIF 条件………………………*ELSEIF 条件…………………………*ELSE…………………..*ENDIF示例程序*IF,a, EQ,1,THEN! BLOCK1 !a=1时要执行的块………………………………….*ELSEIF,a,EQ,0!BLOCK2 !a=0时执行的块……………………………………..*ELSEIF,a,EQ,-1! BLOCK3 !a=-1时执行的块………………………………….*ELSE!BLOCK4*ENDIF!CONTINUE !执行完*IF命令后要执行的程序(2)*AFUN命令功能:在参数表达式中,为角度函数指定单位。
使用格式:*AFUN,Lab其中Lab为制订要使用的角度单位:包括:RAD,DEG,STAT其中,使用STAT时,显示该命令当前的设置(是角度还是弧度)(3)*DIM功能:指定一个数组参数及它的维数使用格式:*DIM, Par, Type,imax,jmax,kmax,Var1,Var2,Var3Par表示参数名。
Type有以下四种:TABLE、ARRAY、CHAR、ATRING例:*DIM,guo,TABLE,100,1可以用DO循环对数组赋值(4)与DO循环相关的命令*ENDDO 结束一个DO循环,有激活一个DO循环。
*EXIT 退出来DO循环系统,该命令紧跟在*ENDDO命令之后。
(5)*VFUN命令使用功能:对一个数组参数完成一次函数运算使用格式:*VFUN,ParR,Func,Parl,CON1,CON2,CON3其中ParR:结果数值型数组参数名。
ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes,用于2个solid相减操作,最终目的是要nv1-nv2=?通过后面的参数设置,可以得到很多种情况:sepo项是2个体的边界情况,当缺省的时候,是表示2个体相减后,其边界是公用的,当为sepo的时候,表示相减后,2个体有各自的独立边界。
keep1与keep2是询问相减后,保留哪个体?当第一个为keep时,保留nv1,都缺省的时候,操作结果最终只有一个体,比如:vsbv,1,2,sepo,,keep,表示执行1-2的操作,结果是保留体2,体1被删除,还有一个1-2的结果体,现在一共是2个体(即1-2与2),且都各自有自己的边界。
如vsbv,1,2,,keep,,则为1-2后,剩下体1和体1-2,且2个体在边界处公用。
同理,将v换成a 及l是对面和线进行减操作!mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens) ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号)co: 材料特性值,或材料之特性,温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数定义DP材料:首先要定义EX和泊松比:MP,EX,MA T,……MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,MA T进入单元表并编辑添加单元表:TBDATA,1,CTBDATA,2,ψTBDATA,3,……如定义:EX=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,0.3TB,DP,1TBDATA,1,27TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type,是选择的方式,有选择(s),补选(a),不选(u),全选(all)、反选(inv)等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择,loc 就是根据坐标选取,它的comp就可以是实体的某方向坐标!其余还有材料类型、实常数等MIN, VMAX, VINC,这个就不必说了吧!,例:vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14,17,19,21,23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令,输入后直接回车,就可以显示刚刚选择了的体、面或节点,很实用的哦!Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点(缺省)R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例:!第一个载荷步TIME,... !设定时间值(静力分析选项)NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿-拉夫森选项ESTIF,... !设定非缺省缩减因子(可选)ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点(不与活动单元相连的结点)D,ALL,ALL,0 !约束所有不活动的结点自由度(可选)NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。
命令流详解1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点(P1~P9)来定义面(Area),最少使用三个点才能围成面,同时产生转围绕些面的线。
点要依次序输入,输入的顺序会决定面的法线方向。
如果超过四个点,则这些点必须在同一个平面上。
Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR,Abbr,String--定义一个缩略语.Abbr:用来表示字符串"String"的缩略语,长度不超过8个字符.String:将由"Abbr"表示的字符串,长度不超过60个字符.3、ABBRES,Lab,Fname,Ext-从一个编码文件中读出缩略语.Lab:指定读操作的标题,NEW:用这些读出的缩略语重新取代当前的缩略语(默认)CHANGE:将读出的缩略语添加到当前缩略语阵列,并替代现存同名的缩略语.Ext:如果"Fname"是空的,则缺省的扩展命是"ABBR".4、ABBSA V,Lab,Fname,Ext-将当前的缩略语写入一个文本文件里Lab:指定写操作的标题,若为ALL,表示将所有的缩略语都写入文件(默认)5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic:变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp !kswp=0时只删除掉面积本身,=1时低单元点一并删除。
7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 !面积的建立,沿某组线段路径,拉伸而成。
8、Afillt,na1,na2,rad !建立圆角面积,在两相交平面间产生曲面,rad为半径。
ANSYS命令流大全好好1. A,P1,P2,…,P17,P18(以点定义面)2. AADD,NA1,NA2,…NA8,NA9(面相加)3. AATT,MAT,REAL,TYPE,ESYS,SECN(指定面的单元属性)【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR,Abbr,String(定义一个缩略词)5. ABBRES,Lab,Fname,Ext(从文件中读取缩略词)6. ABBSAVE,Lab,Fname,Ext(将当前定义的缩略词写入文件)7. ABS,IR,IA,--,--,Name,--,--,FACTA(取绝对值)【注】*************8. ACCAT,NA1,NA2(连接面)9. ACEL,ACEX,ACEY,ACEZ(定义结构的线性加速度)10. ACLEAR,NA1,NA2,NINC(清除面单元网格)11. ADAMS,NMODES,KSTRESS,KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD,IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC(变量加运算)14. ADELE,NA1,NA2,NINC,KSWP(删除面)【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG,NL1,NL2,…,NL6,NLP1,NLP2,…,NLP6(将既有线沿一定路径拖拉成面)16. AESIZE,ANUM,SIZE(指定面上划分单元大小)17. AFILLT,NA1,NA1,RAD(两面之间生成倒角面)18. AFSURF,SAREA,TLINE(在既有面单元上生成重叠的表面单元)19. *AFUN, Lab(指定参数表达式中角度单位)20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE(复制面)21. AGLUE,NA1,NA2,…,NA8,NA9(面间相互粘接)22. AINA,NA1,NA2,…,NA8,NA9(被选面的交集)23. AINP,NA1,NA2,…,NA8,NA9(面集两两相交)24. AINV,NA,NV(面体相交)25. AL,L1,L2,…,L9,L10(以线定义面)26. ALIST,NA1,NA2,NINC,Lab(列表显示面的信息)【注】Lab=HPT时,显示面上硬点信息,默认为空。
《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1,/PREP7 ! 加载前处理模块2,/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4,F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6,FINISH ! 退出模块命令7,/POST1 ! 加载后处理模块8,PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9,ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果,存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果,存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STA TIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
Ansys常用命令在ANSYS中,命令流是由一条条ANSYS的命令组成的一个命令组合,这些命令按照一定顺序排布,能够完成一定的ANSYS功能,本文是作者结合自身经验所总结的一些命令。
在ANSYS中,命令流是由一条条ANSYS的命令组成的一个命令组合,这些命令按照一定顺序排布,能够完成一定的ANSYS功能,这些功能一般来说通过菜单操作也能够实现。
以下命令是结合我自身经验,和前辈们的一些经验而总结出来的,希望对大家有帮助。
1./post1(通用后处理)1.1.set, lstep, sbstep, fact, king, time, angle, nset 设定从结果文件读入的数据lstep:荷载步数sbstep:子步数,缺省为最后一步time:时间点(如果弧长法则不用)nset:data set number1.2.dscale, wn, dmult 显示变形比例wn: 窗口号(或all),缺省为1dmult, 0或auto : 自动将最大变形图画为构件长的5%1.3.pldisp,kund 显示变形的结构kund:0 仅显示变形后的结构1 显示变形前和变形后的结构2 显示变形结构和未变形结构的边缘1.4.*get, par, node, n, u, x(y,z) 获得节点n的x(y,z)位移给参数par等价于函数 ux,uy,uznode(x,y,z): 获得(x,y,z)节点号arnode(x,y,z):获得和节点n相连的面注意:此命令也可用于/solu模块1.5.fsum, lab, item 对单元之节点力和力矩求和lab: 空在整体迪卡尔坐标系下求和rsys 在当前激活的rsys坐标系下求和item: 空对所有选中单元(不包括接触元)求和cont: 仅对接触节点求和1.6.PRSSOL, ITEM, COMP 打印BEAM188、BEAM189截面结果说明:只有刚计算完还未退出ANSYS时可用,重新进入ANSYS 时不可用item comp 截面数据及分量标志S COMP X,XZ,YZ应力分量PRIN S1,S2,S3主应力SINT应力强度,SEQV等效应力EPTO COMP 总应变PRIN 总主应变,应变强度,等效应变EPPL COMP 塑性应变分量PRIN 主塑性应变,塑性应变强度,等效塑性应变1.7.plnsol, item, comp, kund, fact 画节点结果为连续的轮廓线item: 项目(见下表)comp: 分量kund: 0 不显示未变形的结构1 变形和未变形重叠2 变形轮廓和未变形边缘fact: 对于接触的2D显示的比例系数,缺省为1item comp discriptionu x,y,z,sum 位移rot x,y,z,sum 转角s x,y,z,xy,yz,xz 应力分量1,2,3 主应力Int,eqv 应力intensity,等效应力epeo x,y,z,xy,yz,xz 总位移分量1,2,3 主应变Int,eqv 应变intensity,等效应变epel x,y,z,xy,yz,xz 弹性应变分量1,2,3 弹性主应变Int,eqv 弹性intensity,弹性等效应变eppl x,y,z,xy,yz,xz 塑性应变分量1.8. PRNSOL, item, comp 打印选中节点结果item: 项目(见上表)comp: 分量1.9. PLLS, LABI, LABJ, FACT, KUND 沿线单元长度方向绘单元表数据LABI:节点I的单元表列名LABJ:节点J的单元表列名FACT: 显示比例,缺省为1kund: 0 不显示未变形的结构1 变形和未变形重叠2 变形轮廓和未变形边缘2./post26 (时间历程后处理)2.1.nsol, nvar, node, item, comp,name 在时间历程后处理器中定义节点变量的序号nvar:变量号(从2到nv(根据numvar定义))node: 节点号item compu x, y, zrot x, y, z2.2.ESOL, NVAR, ELEM, NODE, ITEM, COMP, NAME 将结果存入变量NVAR: 变量号,2以上ELEM: 单元号NODE: 该单元的节点号,决定存储该单元的哪个量,如果空,则给出平均值 ITEM COMP:u x, y, zrot x, y, zNAME: 8字符的变量名,缺省为ITEM加COMP2.3.rforce, nvar, node, item, comp, name 指定待存储的节点力数据nvar: 变量号node: 节点号item compF x, y.zM x, y,zname: 给此变量一个名称,8个字符2.4.add, ir, ia,ib,ic,name,--,--,facta, factb, factc 将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic:变量号name: 变量的名称2.5./grid, keyk ey: “0” 或“off” 无网络“1”或“on” xy网络“2”或“x” 只有x线“3”或“y” 只有y线2.6.xvar, nn: “0”或“1” 将x轴作为时间轴“n” 将x轴表示变量“n”2.7./axlab, axis, lab 定义轴线的标志axis: “x”或“y”lab: 标志,可长达30个字符2.8.plvar, nvar, nvar2, ……,nvar10 画出要显示的变量(作为纵坐标)2.9.prvar, nvar1, ……,nvar6 列出要显示的变量2.10.pbc, ilem, ……,key, min, max, abs 在显示屏上显示符号及数值item: u 所加的位移约束rot 所加的转角约束key: 0 不显示符号1 显示符号2 显示符号及数值2.11./SHOW, FNAME, EXT, VECT, NCPL 确定图形显示的设备及其他参数FNAME: X11:屏幕文件名:各图形将生成一系列图形文件JPEG: 各图形将生成一系列JPEG图形文件说明:没必要用此命令,需要的图形文件可计算后再输出3.经常使用的命令3.1.参数化设计语言①.*do, par, ival, fval, inc 定义一个do循环的开始par: 循环控制变量ival, fval, inc:起始值,终值,步长(正,负)stop: 将跳出anasysexit: 跳出当前的do循环cycle: 跳至当前do循环的末尾*enddo 定义一个do循环的结束②.*if,val1, oper, val2, base: 条件语句val1, val2: 待比较的值(也可是字符,用引号括起来)oper: 逻辑操作(当实数比较时,误差为1e-10)eq, ne, lt, gt, le, ge, ablt, abgtbase: 当oper结果为逻辑真时的行为lable: 用户定义的行标志then: 构成if-then-else结构3.2.NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE 是一个节点复制命令,它是将一组节点在现有坐标系统下复制到其它位置。
目录
提取质量与体积 (2)
加弯矩命令流 (2)
显示未画网格的体 (2)
面单元与体单元耦合 (3)
ELEMENT TABLE (4)
提取质量与体积
TVOLU=0 !起初单元体积设定值
*GET,MaxEleNum,ELEM,,NUM,MAX !提取对所要求的体对应的单元的最大号
*do,i,1,MaxEleNum !进行do循环
*get,volu,elem,i,volu !提取每个单元的体积
TVOLU=TVOLU+volu !对各个单元体积进行叠加得到最后总的体积
*enddo !循环结束,在parameter中得到TVOLU的值,即为总体积TolWEIGHT=TVOLU*dens !得到这个体的质量,在parameter中得到TolWEIGHT的值,即为总质量
TVOLU=0
*GET,MaxEleNum,ELEM,,NUM,MAX
*do,i,1,MaxEleNum
*get,volu,elem,i,volu
TVOLU=TVOLU+volu
*enddo
TolWEIGHT=TVOLU*1
注释:
1.在有些结构需要求解质量和体积时要用到这些,如塔器的附加质量,来求密度用到的体积。
2.对于多个体的体积分别提取时,只要把参数变化一下就可以,如把MaxEleNum变为MaxEleNum2等。
需要变化的已经标记。
加弯矩命令流
F,671341,FX, ——
F,671341,FY, ——
F,671341,FZ, ——
F,671341,MX, ——
F,671341,MY, ——
F,671341,MZ, ——
显示未画网格的体
allsel,all !首先全选
vsel,s,type,,1 !TYPE为单元类型,这里选取单元类型为1的体组件,
vsel,inve !把刚才选取的体进行反选,反选为整体的体减去上一步的体。
Vplot !显示体
注:
(1)上述APDL是在只有一种单元的类型情况,如有多种单元类型情况如下:
allsel,all !首先全选
vsel,s,type,,1 !TYPE为单元类型,这里选取单元类型为1的体组件,
vsel,a,type,,2
vsel,2,type,,3 !Also select 同时选择单元类型为2的和3的。
把所有的单元类型都选出来。
vsel,inve !把刚才选取的体进行反选,反选为整体的体减去上一步的体。
Vplot !显示体
(2)同时也可以用mat(材料类型)选择未画网格的体,原理同type
allsel,all !首先全选
vsel,s,mat,,1 !mat为材料类型,这里选取材料类型为1的体组件,
vsel,a,mat,,2
vsel,2,mat,,3 !Also select 同时选择材料类型为2的和3的。
把所有的材料类型都选出来。
vsel,inve !把刚才选取的体进行反选,反选为整体的体减去上一步的体。
Vplot !显示体
allsel,all
vsel,s,type,,1
vsel,inve
vplot
面单元与体单元耦合
ET, 4, TARGE170
KEYOPT, 4, 5, 1
KEYOPT, 4, 1, 1
ET, 5, CONTA175
KEYOPT, 5, 2, 2
KEYOPT, 5, 12, 5
R, 2
ALLS
ASEL, S,,,??
NSLA, S, 1
TYPE, 4
REAL, 2
ESURF
ALLS
LSEL, S,,,??
NSLL, S, 1
TYPE, 5
REAL, 2
ESURF
ALLS
SHSD, 2, CREATE
ELEMENT TABLE
Etable,FXI,smisc,1
Etable,MYI,smisc,2
Etable,MZI,smisc,3
Etable,FXJ,smisc,14
Etable,MYJ,smisc,15
Etable,MZJ,smisc,16
ALLSEL,ALL
ETABLE,,ERASE,10
ETABLE,,ERASE,9
ETABLE,,ERASE,8
ETABLE,,ERASE,7
SADD,YI+ZI1,MYI,MZI, 8.47E-6, 1.073E-5 SADD,XI+YI+ZI1,FXI,YI+ZI1, 3.5E-4, 1 SADD,YJ+ZJ1,MYJ,MZJ, 8.47E-6, 1.073E-5 SADD,XJ+YJ+ZJ1,FXJ,YJ+ZJ1, 3.5E-4, 1 ALLSEL,ALL
CMSEL,S,FG1
ALLSEL,BELOW,LINE
PLLS, XI+YI+ZI1, XJ+YJ+ZJ1,1,0
注:针对beam189
刚性平面施加弯矩
ET,2,21 ! 定义单元类型
R,1,1 ! 定义质量单元的实常数
CM,NMOMENT,NODE ! 定义接管端面上的节点节点名为NMOMENT
*GET,NMAST,NODE,,NUM,MIN ! 提取该节点号节点赋值为nmast TYPE,2 ! 设定质量单元
E,NMAST ! 定义质量单元
ALLS
CMSEL,S,NMOMENT ! 选择接管端面上的节点组件
CERIG,NMAST,ALL ! 定义刚性平面
F,152715,MZ,-9e7
F,152715,MY,-9e7
F,152715,MX,9e7
F,152715,FX,62000
F,152715,FY,45000
F,152715,FZ,45000
F,152716,MZ,-2e6
F,152716,MY,-2e6
F,152716,MX,2e6
F,152716,FX,2500
F,152716,FY,2500
F,152716,FZ,2500
使用MPC184单元定义刚性梁
et,2,184 !定义184单元
keyopt,2,1,1 !定义单元选项
type,2 ! 把中心节点定义为184单元
mat,2!
*get,nnum,node,0,count ! 求算所求平面的节点数量所得节点个数是nnum *get,ND,node,0,num,min !找到所得节点的最小数
*do,i,2,nnum !进行循环只需要生成nnum个mpc单元
E, nmast,ND ! 定义刚性梁平面,其中和nmast为中心节点的赋值
ND=NDNEXT(ND) !
*enddo ! 结束定义刚性梁
allsel
/SOLU
rbe3命令定义柔性平面
ET,2,21 ! 定义单元类型
R,1,1 ! 定义质量单元的实常数
CM,NMOMENT,NODE ! 定义接管端面上的节点节点名为NMOMENT
*GET,NMAST,NODE,,NUM,MIN ! 提取该节点号节点赋值为nmast TYPE,2 ! 设定质量单元
E,NMAST ! 定义质量单元
ALLS
CMSEL,S,NMOMENT ! 选择接管端面上的节点组件
*get,nnum,node,0,count ! 求算所求平面的节点数量所得节点个数是nnum
*get,ND,node,0,num,min !找到所得节点的最小数
*dim,sla,array,nnum
*dim,sla2,array,nnum
*do,i,1,nnum
sla(i)=ND
sla2(i)=ND
ND=NDNEXT(ND)
*enddo
allsel
rbe3,nmast,all, sla,sla2 定义平面,中心节点为nmast
/SOLU。
