预制箱梁施工方案第一篇：预制箱梁施工方案预制箱梁施工方案202*-07-05 10:38第一章工程概况我标段承建的魁元屯互通a匝道1#桥全长106.08m（双幅），中心桩号为：ak0+881.46，位于r=850m的左偏圆曲线上。

上部结构为一联5×20m预应力砼小箱梁，先简支后连续。

每跨横桥面由8片预制安装小箱梁构成。

单幅桥梁由2片中梁和2片边梁组成,梁中心横向间距为3.15，3.1，3.15米,箱梁高度为120厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为285厘米。

本桥上跨长吉高速，交叉桩号为ak0+871.46，交角100.3°。

本桥在0#、5#台设置d80型伸缩缝。

伸缩缝处设置gyzf4 225×58ｍｍ四氟板支座，联中设gyz325×55板式橡胶支座。

本分项开工工程为c50预应力混凝土箱梁预制、安装，数量40片，合计混凝土 935.4立方米。

第二章施工准备本桥预制场设在ak0＋250～700段主线路基上,设置箱梁制梁台座16个,龙门吊机2台,配置箱梁侧模3套,内芯模2套,预制工期按60天控制。

1、台座：桩号ak0＋250～650为台座建设区域和存梁区域，共设箱梁制梁台座16个，存梁台座32个。

制梁底座结构：下部为混凝土及顶面采用角铁及6mm钢板焊接而成。

存梁台座结构： c30号混凝土浇筑而成砼台（砼尺寸为1.0×1.0×0.3m）。

根据模板结构的结构特点，制梁底座采用宽度拟为92.8cm，每个底座长度为20m，并在设计吊装位置，预留捆绑吊装孔。

底座内部横向设有预埋pvc管孔洞作为横穿拉杆通道，用于模板侧模下端的定位和加固。

为控制桥面混凝土厚度，依据20m箱梁结构和预应力配筋特点，每个底座顶部均设置最大值为1cm反拱度，并按照二次抛物线布置。

预制箱梁施工方案预制箱梁施工方案1一、工程简介：不老河大桥箱梁预制场设在该桥0#台——4#墩之间，场地尺寸为长108米、宽30米，占用1#、2#、3#墩柱位置，场内设箱梁生产台座9个，每个台座的尺寸为长31米、宽1米。

每个墩位处并排设3个台座，分别位于两墩柱之间的空隙处，两排台座之间的间隙距离为5米。

箱梁生产期间，1#、2#、3#墩柱暂缓施工，待箱梁完成并移至已架设的第5孔至第13孔的部分桥面上存放时方可施工。

二、场地处理由于不老河桥的桩基施工中在该桥0#台——4#墩之间共挖设泥浆池3个，现桩基已施工完毕，为保证箱梁预制场地的施工，需做如下处理：⑴挖运泥浆：现有泥浆池内的泥浆，用挖掘机挖装，自卸汽车运输，弃于指定地点。

⑵泥浆清运完成后，将坑壁一侧打成斜坡，以利机械上下，然后用山皮土分层回填，每层回填厚度不得大于25cm，并用压路机碾压密实，压实度的检测按路基90区标准执行。

⑶当回填至原地面时，将整个预制场范围内的`原地面统一找平碾压，再铺筑一层30cm厚山皮土，碾压密实。

三、台座施工台座所处的地面处理完成后，开挖宽1.2m、深0.6m基础，两端采用长3m、宽2.5m、深0.8m的扩大基础，用c30片石砼浇筑，浇筑混凝土时端部扩大基础底部铺设一层间距为10cmφ8钢筋网片，基础顶部预埋纵向间距1为20cm、横向间距为95cmφ8的钢筋与台座相接。

基础浇完后预埋钢筋外侧要进行抹平处理，以备台座施工时立模用。

待基础混凝土达到一定强度后，用经纬仪放出台座的两侧边线，然后将事先制作好的∟50_50的角钢框架安装到位，立模板、每间隔60cm安装一根φ5cm两端封口的pvc管，待模板加固好，用经纬仪将其调整顺直，并根据设计跨中预留预拱度。

浇筑c40的混凝土，并打磨成水磨石作为箱梁底模。

台座两侧每隔2.0m设混凝土地锚，用于紧固模板和拆模用。

待台座全部施工完后，将整个预制厂地面用10cm厚c15混凝土进行硬化，墩柱位置处绕开，用预制砼盖板覆盖。

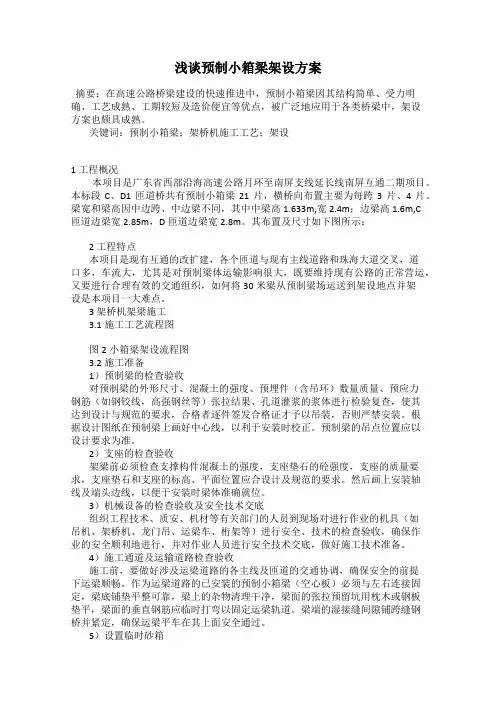

浅谈预制小箱梁架设方案摘要：在高速公路桥梁建设的快速推进中，预制小箱梁因其结构简单、受力明确、工艺成熟、工期较短及造价便宜等优点，被广泛地应用于各类桥梁中，架设方案也颇具成熟。

关键词：预制小箱梁；架桥机施工工艺；架设1 工程概况本项目是广东省西部沿海高速公路月环至南屏支线延长线南屏互通二期项目。

本标段C、D1匝道桥共有预制小箱梁21片，横桥向布置主要为每跨3片、4片。

梁宽和梁高因中边跨、中边梁不同，其中中梁高1.633m,宽2.4m；边梁高1.6m,C匝道边梁宽2.85m，D匝道边梁宽2.8m。

其布置及尺寸如下图所示：2 工程特点本项目是现有互通的改扩建，各个匝道与现有主线道路和珠海大道交叉，道口多，车流大，尤其是对预制梁体运输影响很大，既要维持现有公路的正常营运，又要进行合理有效的交通组织，如何将30米梁从预制梁场运送到架设地点并架设是本项目一大难点。

3 架桥机架梁施工3.1施工工艺流程图图2小箱梁架设流程图3.2施工准备1）预制梁的检查验收对预制梁的外形尺寸、混凝土的强度、预埋件（含吊环）数量质量、预应力钢筋（如钢铰线，高强钢丝等）张拉结果、孔道灌浆的浆体进行检验复查，使其达到设计与规范的要求，合格者逐件签发合格证才予以吊装，否则严禁安装。

根据设计图纸在预制梁上画好中心线，以利于安装时校正。

预制梁的吊点位置应以设计要求为准。

2）支座的检查验收架梁前必须检查支撑构件混凝土的强度，支座垫石的砼强度，支座的质量要求，支座垫石和支座的标高、平面位置应合设计及规范的要求。

然后画上安装轴线及端头边线，以便于安装时梁体准确就位。

3）机械设备的检查验收及安全技术交底组织工程技术、质安、机材等有关部门的人员到现场对进行作业的机具（如吊机、架桥机、龙门吊、运梁车、桁架等）进行安全、技术的检查验收，确保作业的安全顺利地进行，并对作业人员进行安全技术交底，做好施工技术准备。

4）施工通道及运输道路检查验收施工前，要做好涉及运梁道路的各主线及匝道的交通协调，确保安全的前提下运梁顺畅。

预制小箱梁吊装施工方案一、概述预制小箱梁作为桥梁施工中不可或缺的组成部分，其吊装施工方案至关重要。

本文将介绍预制小箱梁吊装的施工方案及步骤。

二、施工准备1. 设计方案确认确保预制小箱梁的设计方案已经确认，包括梁的尺寸、重量、吊装点等关键参数。

2. 吊装设备准备确认吊装设备的完好，并按照设计要求进行检测和调试，确保能够安全可靠地进行吊装作业。

3. 现场准备工作清理吊装现场，确保场地整洁，清除障碍物，确保吊装作业的安全进行。

三、吊装步骤1. 吊装计划编制根据预制小箱梁的尺寸、重量等参数，编制详细的吊装计划，包括吊装点的确定、吊装设备的选择、吊装序列等。

2. 吊装方案确定根据吊装计划确定吊装方案，包括吊装设备的安装、吊装点的设置、吊装作业的流程等。

3. 吊装操作按照吊装方案进行吊装操作，确保吊装作业的安全可靠进行，避免发生意外事故。

4. 吊装完成吊装完成后进行验收，检查预制小箱梁的吊装是否符合要求，确保吊装作业的质量。

四、安全注意事项1. 参与人员安全吊装作业中的参与人员必须经过专业培训，并着装符合要求，严格遵守操作规程，确保安全。

2. 吊装设备安全吊装设备必须定期检查维护，保持完好状态，确保吊装作业的安全可靠进行。

3. 现场安全吊装现场必须设置明显的安全警示标志，确保现场秩序井然，避免发生意外安全事故。

五、总结预制小箱梁吊装施工方案是桥梁施工中的重要环节，合理的吊装方案和严格的安全措施是保障吊装作业顺利进行的关键。

希望本文提供的吊装施工方案能够对相关工程师和施工人员有所帮助，确保桥梁施工作业的顺利进行。

预制小箱梁施工方案目录一、编制依据 (1)二、工程概况 (1)三、预制场布置 (2)四、施工工艺 (3)4.1、工艺流程 (3)4.2操作方法 (4)五、质量标准 (12)5.1钢筋加工质量标准 (12)5.2预应力筋加工和张拉质量标准 (12)5.3梁体预制质量标准 (13)六、成品保护 (14)七、季节性施工措施 (14)八、安全环保措施 (14)8.1安全措施 (14)8.2环保措施 (16)预制小箱梁施工方案一、编制依据1、《公路桥涵施工技术规范》JTG/T F50—20112、《公路工程水泥及水泥混凝土试验规程》JTG E30—20053、《公路工程质量检验评定标准》JTG F80/1—20044、《公路工程施工安全技术规程》JTJ 076—955、《预应力混凝土用钢绞线》GB/T5224-20036、《预应力锚具、夹具和连接器》GB/T-147307、《预应力混凝土桥梁用塑料波纹管》JT/T-529-2004二、工程概况扩建工程1标海河大桥引桥上部结构设计为简支变连续预制小箱梁，共计41联。

小箱梁共有nx40m，nx35m，nx30m，nx25m，35+40+35,25+30+30+25m等多种跨径布置，均采用斜腹板四箱单室箱形断面，梁高按照跨径不同分为：2.2m，2m，1.8m和1.4m，悬臂长0.767米，预留12厘米与防撞护栏及挂檐同浇注；支点及跨中腹板厚度根据跨径不同采用0.18 m~0.32m；顶板厚度均为0.18m；底板厚度根据跨径不同采用0.18m~0.25m。

预制小箱梁之间现浇混凝土段宽为0.917m；箱梁在每个墩顶设置一道横隔梁，根据跨径不同设置1或者3道跨中横梁。

其小箱梁标准断面如下图（以30m跨径）：海河引桥预制小箱梁共576片，其中40m小箱梁236片,35m小箱梁80片，32m小箱梁40，30m小箱梁164，25m小箱梁56。

详细统计数据见下表。

三、预制场布置预制场宽90m，长230m，在预制场内设预制区、存梁区、钢筋绑扎区、钢筋原材料存放区、钢筋加工及半成品存放区、钢绞线及波纹管存放区和生活区。

编号：桥梁预制小箱梁、T梁架设专项安全施工方案编制人：职务（称）：审核人：职务（称）：批准人：职务（称）：批准部门（章）：建设集团股份有限公司年月日桥梁预制小箱梁、T梁架设专项安全施工方案一、工程概况本桥上跨石黄高速，中心桩号K18+635.2，桥梁全长为714.46m，设计交角为90°。

大桥分左右两幅设置，两幅等宽，单幅桥宽为16.75m。

引桥（0#台～10#墩）和（13#墩～22#台）全长为569.46m，引桥上部为16孔30m和3孔28m预应力混凝土简支T梁。

每孔单幅设计T梁10片，其中中梁8片，边梁2片，全桥共设计梁板380片。

主梁断面：主梁高度1.6m，梁间距1.65m，其中中梁预制宽度为1.2m，边梁预制宽度1.45m，预制梁顶面横坡度与桥面横坡度相同，为1.5%。

主梁横隔板间距7.3m，两端设有伸缩缝预留槽，横隔板在横桥向上设有与桥面板横坡相对应的横坡度值。

预应力体系：预应力钢束采用Φs15.2-7钢绞线，塑料波纹管成孔，采用真空压浆技术，锚具采用OVM15锚固体系，钢绞线均采用两端整体张拉锚固。

二、安全生产领导小组我项目部针对桥梁预制T梁架设，成立了专门的安全领导小组，具体如下：组长：副组长：组员：严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。

三、准备工作1、T型梁采用专用吊具兜托梁底起吊法，不设吊环，在台座吊孔处的底模设为活动板，摆放在钢支撑上，活动底模与两端底模接缝可采用胶带粘缝止浆，活动板下空隙要能让吊具兜底穿入及拉出，同时在梁翼板上对应位置预留穿索孔。

2、在预应力张拉或放张后，由于梁起拱，台座两端将承担全部梁重，因此台座两端基础须坚硬可靠，并对T型梁两侧设置斜支撑，纵向间距1m。

四、梁的吊装安排预制场内移梁采用双龙门吊抬吊，并提梁上引道路基，引道路基上移梁采用运梁小平车，架梁安装就位采用架桥机。

25米预制小箱梁施工方案一、工程概述本工程为一座25米长的预制小箱梁施工工程。

预制小箱梁采用独立预应力箱梁结构，根据现场条件和受力要求确定梁型为箱形梁。

本方案将详细介绍预制小箱梁的施工步骤、工艺、安全措施等内容。

二、施工步骤1.设计方案确认：根据设计要求，确定预制小箱梁的型号、尺寸、受力要求等内容。

2.预制生产：根据设计方案和加工图纸进行预制小箱梁的生产。

预制过程中需要注意保持模具的光洁度和尺寸的准确性。

3.现场准备：将预制好的小箱梁运输到施工现场，并进行箱梁的安装准备工作。

清理施工现场，搭建临时支撑设备。

4.箱梁安装：采用起重机械将小箱梁吊装至指定位置，并用螺栓等固定设备将箱梁固定在梁座上。

5.预应力布置：根据设计要求，在小箱梁内部布置预应力筋，进行预应力张拉工作，确保箱梁受力均匀。

6.预应力张拉：采用预应力张拉设备进行预应力张拉工作，控制预应力张拉力值和应力的合理范围。

7.法兰安装：根据设计要求，在小箱梁的两端安装法兰，以保证与下部结构的连接牢固可靠。

8.验收及保护：对已安装的小箱梁进行验收工作，确保梁体无明显缺陷。

并对梁体进行防护措施，防止外界环境对梁体造成损害。

三、工艺措施1.模具控制：在预制生产过程中，需要控制模具的尺寸精确度，以保证预制小箱梁的几何形状和尺寸符合设计要求。

2.预应力布置：预应力筋的布置要均匀合理，确保受力均匀，避免产生过大的应力差异，影响梁体的使用性能。

3.预应力张拉控制：在进行预应力张拉工作时，需根据设计要求和预应力张拉设备的性能参数，控制预应力张拉力值和应力的合理范围。

4.法兰安装：法兰的安装要求牢固可靠，以保证与下部结构的连接稳固，防止产生倾斜、位移等问题。

四、施工安全措施1.搭设安全设施：在施工现场搭设足够强度和稳定性的工作平台、攀爬设备和防护栏杆，确保施工人员的安全作业。

2.起重管理：对吊装作业进行严格的起重管理，确保起重机械的使用符合安全规范，避免发生起重事故。

目录一、工程概况 (1)二、编制依据及原则 (1)（一）编制依据 (1)（二）编制原则 (1)三、施工计划 (2)（一）施工进度计划 (2)（二）组织机构及人员投入 (2)（三）主要机械设备进场计划 (3)四、施工工艺技术 (4)（一）预制箱梁安装施工流程 (4)（二）施工准备 (4)（三）架桥机的拼装 (5)（四）过孔 (10)（五）架梁步骤 (13)（六）箱梁运输 (16)五、安全保证措施 (19)（一）组织保障 (19)（二）危险源分析 (19)（三）重大危险源控制措施 (31)（四）现场安全保证措施 (36)七、临时用电 (39)八、计算书 (41)预制箱梁安装专项施工方案一、工程概况组合箱梁正横断面布置图260050组合箱梁多箱由本项目预制梁场单独预制，安装时，由架桥机吊至预先设置的临时支座上，形成简支结构，待半幅预制箱梁全部安放到位后，安装中横梁模板，绑扎钢筋，浇筑中横梁同时浇筑湿接缝混凝土，使预制箱梁形成整体，最后拆除临时支座，梁体由简支梁转化为连续梁。

二、编制依据及原则（一）编制依据（二）编制原则（1）坚决贯彻执行“安全第一、预防为主、综合治理”的方针，结合本项目工程的特点，抓住安全工作的重点、难点和关键环节，制定切实可行的施工安全措施和控制流程，责任、目标逐级分解，定期检查与考核，使安全工作有序可控，全面实现安全管理目标。

（2）全面、充分响应淮安公路处的要求，严格执行技术规范。

（3）推行全面质量管理，执行质量管理标准和程序。

（4）推行标准化管理工程，做到安全、优质、文明、高效。

三、施工计划（一）施工进度计划根据235国道项目的总体施工部署，沭河特大桥预制箱梁安装计划采用架桥机安装梁体时间：①2016年 4 月5日至2016年 4 月25 日，进行准备；②2016年 4 月26日至2016年8 月10 日正式安装（包含设备拆除）。

（二）组织机构及人员投入我项目部针对预制箱梁安装成立专门组织机构，负责本工程预制箱梁安装。

四川广夏德阳旌江快速干线B标段项目部小箱梁预制安装专项施工方案2011年8月24日小箱梁预制及安装施工方案本段小箱梁长30米，C50预应力混凝土箱梁预制、安装，数量为120片，长13米小箱梁，为20片，合计混凝土4086.8立方米。

预应力砼梁板预制、安装及现浇横梁和湿接缝施工安排如下。

（1）小箱梁预制场人员配备小箱梁预制和安装是一个复杂和仔细的工作，本项目部非常重视，组织了一个有经验的专业预制队和专业安装队，并由项目总工直接管理。

预制队队长郭先松安全组组长吴逢义郭先松2人质检组组长徐凯（预制）肖龙（安装）模工组组长黄天银组员：12人钢筋组组长张大江组员：30人焊工组组长向前成组员：5 人砼组组长李龙海组员：18人电工组组长唐云海组员：2 人养护组组长陈国度组员：4 人安装队队长刘太贵队员：18人后勤组组长谭忠理组员：3 人（2）小箱梁预制安装进度计划（见后附表）根据本段总体工期计划，本段箱梁预制已经迟后，所以我们要抓紧预制场的建设，现在正在进行预制场底层填筑。

具体时间安排如下，1、浇筑底模台座，从九月三十日至十一月二十日，50天。

2、桁架拼装，从十一月一日至十一月二十日，20日。

3、小箱梁预制，从十一月二十日至二0一二年三月二十日，120天。

4、架桥机拼装，从十一月五日至十一月二十五日，20天。

5、小箱梁安装，从十二月五日至二0一二年四月十日，125天。

(3)预制场地布置本桥预制场设在K6＋820～K7+070段主线路基上。

全长250米，6000平方，由于本项目工期紧、任务重，进场后随即进行预制场地的建设，以期尽快进行梁板预制。

根据桥梁分布情况、梁板数量拟考虑设置一个梁板预制场地，共20个底模，预制场内各设一组宽20m、高6m的自动行走式10t龙门架，并设存梁区。

整个预制场采用C15砼厚10cm进行硬化。

并加快场内的台座底层填筑与平整，布置台座周边养护与排水等设施。

预制场拟布置钢筋加工场、木工加工场、钢绞线库房、试验室、储梁场等。

预制箱梁架设专项方案一、工程概况本标段全线长2.90公里，设有大南沟桥、南庄1~3号桥、坑子地1号桥5座桥梁，桥梁总长1126.68米，上部结构为混凝土预制小箱梁（长度30m和33m）。

箱梁双幅每孔8片，最大构件重115吨，总计288片。

二、施工准备目前我标段坑子地1号桥下部结构已经基本施工完毕，箱梁预制已经完成16片、各方面准备充分，满足架梁条件2.1人员安排架梁现场配备技术管理员30名，主要人员如下：现场负责：1人安全管理人员：3人（专职安全员1人）特殊工种作业人员3人技术工人：7人其他配合人员10人2.2机械安排现场60吨门式起重机2台；16吨门式起重机1台，架桥机1台。

可以满足架梁要求三、桥梁架设施工大桥架设安装施工方案：梁体采用两台门机装上运梁车，运梁车装车运送至安装桥跨。

梁体架设采用JQJ120-35型架桥机，将梁体安装到位。

（一）梁体架设安装程序1. 架桥机纵向就位架桥机就位时，采用自身天车及配重块平衡配重过孔。

先后顶升前支及后支油缸，使主梁底部高于架梁状态40cm,1#天车起吊中托，吊运至前跨中托安装位置，安装调整中托横移轨道，前支收缸，使主梁落于中托上，铺设运梁轨道，至此架桥机过孔已准备就绪。

将1#与2#天车置于跨中，中托作为前动力，后支纵移车作为后动力将架桥机沿桥跨推出，推出时架桥机与天车同步反向移动，中托支撑与纵移车同步同向运行，推岀30m后，1#与2#天车回位至于架桥机尾部配重，架桥机再次推出致使前支准确安全就位。

整个就位过程需用25分钟。

2、安装调整前支腿架桥机纵向就位后，安装铺设前支双轨轨轨道并调整前支腿高度，前支腿左右两支腿应横向水平，将帽梁顶面横坡，用钢墩（或枕木和杂木板）将刚性横移轨道调平，并从挡墙上方通过，桥位纵向支腿外边与帽梁外边保持大于10cm的距离。

3、架梁a•前方天车起吊梁体前端，与后方轮轨式运梁车同步将梁体吊运至梁体前端在前跨1/3位置时，后方天车起吊与前方天车同步将梁体吊运至桥垮位置，前后两天车吊钩同步缓缓下落，至梁底距帽梁顶面10~15cm是停止落钩。

小箱梁预制施工方案小箱梁是一种应用广泛的预制混凝土构件，具有结构简单，施工快速，环保节能等优点。

在预制小箱梁的施工过程中，主要包括台车施工、模板制作、混凝土浇筑和养护等环节。

本文将详细介绍小箱梁预制施工方案。

1.台车施工预制小箱梁的第一步是制作台车。

台车一般由钢材制成，可以根据现场需要调整大小和形状。

台车上安装有用于固定模板的角铁，以提供稳定的支撑。

在台车的两侧，还需要设置导向轨道，用于模板的移动。

2.模板制作模板是预制小箱梁制作过程中至关重要的一步。

模板的制作直接影响到小箱梁的尺寸和质量。

模板一般采用木材制作，可以根据小箱梁的尺寸和形状进行设计。

为了保证模板的质量，应选用优质木材，并根据需要进行防腐处理。

在模板制作过程中，需要考虑到小箱梁的外形和内部结构，包括梁体、翼墙和支座等。

3.混凝土浇筑混凝土浇筑是预制小箱梁施工的核心环节。

在进行混凝土浇筑前，首先需要在模板内放置钢筋，以增强预制小箱梁的承载能力。

钢筋应按照设计要求进行设置，并通过钢筋焊接或绑扎等方式进行固定。

在混凝土浇筑过程中，要确保混凝土的质量和均匀度，避免出现孔洞、死角等问题。

同时，需要注意控制混凝土的浇筑速度和层高，以保证小箱梁的结构稳定。

4.养护混凝土浇筑后，需要进行养护。

养护的目的是为了提高混凝土的强度和耐久性，避免出现开裂、脱落等问题。

在养护过程中，一般采取覆盖保湿的措施，防止混凝土水分的过快挥发。

养护时间一般为7至14天，具体根据混凝土强度等因素进行调整。

小箱梁的预制施工方案可以按照上述步骤进行操作，根据具体工程的实际情况进行调整。

在施工过程中，需要严格按照设计要求和施工规范进行操作，确保预制小箱梁的质量和安全。

预制小箱梁具有结构简单、施工快速等优点，可以大大提高工程的施工效率和质量，是一种值得推广的新型施工技术。

小箱梁后张法预制施工方案一、工程概况本工程桥梁上部结构为预制小箱梁和连续箱梁，其中岱黄高架桥第1、2、4、5、6联均采用5×30m装配式预应力混凝土连续箱梁。

汉口北大道高架桥第1、3联采用4×30m装配式预应力混凝土连续箱梁，30米小箱梁共计314片，共需砼方量共计1.19万m3，钢绞线360.82吨，钢筋总计2164.3吨。

小箱梁预制采用后张法施工，采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。

二、编制依据2.1、本工程施工设计图纸和设计技术要求；2.2、本工程合同及招标技术文件要求；2.3、施工规范及标准：《公路工程质量检验评定标准》；《公路桥涵施工技术规范》；三、施工组织3.1、工程起讫时间：2013年7月1日～2014年2月16日。

3.2、质量目标：优良工程。

3.3、文明安全施工目标：确保文明施工，无安全事故。

3.4、施工人员配置情况主要管理人员配备表劳动力配备表3.5、施工机械、检测仪器配置情况施工主要机械、检测仪器配备表四、施工方案1、施工工艺流程考虑沿线地形条件、运输条件、结构形式等情况，预应力混凝土小箱梁采用集中预制，用架桥机铺设施工工艺。

根据以往预制小箱梁吊装施工经验，我公司拟采用DF50/200型双导梁架桥机来完成本项目箱梁吊装作业。

(1)设置临时支座并安装好永久支座(联端无需设临时支座)，逐孔安装箱梁，置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋。

(2)连接接头段钢筋，绑扎横梁钢筋，设置接头段顶板束波纹管并穿束。

在日温最低时，浇筑连接接头、支点中横梁及其两侧与顶板负弯矩束同长度范围内的桥面板，砼强度达到设计强度的90%后，且砼龄期不小于7天时，方可张拉顶板负弯矩预应力钢束，并压注水泥浆。

(3)接头施工完成后，浇筑剩余部分桥面板湿接缝砼，浇筑完成后拆除一联内临时支座，完成体系转换。

解除临时支座时，应特别注意严防高温影响橡胶支座质量。

小箱梁架设施工方案一、项目背景箱梁作为一种常见的桥梁构件，具有结构稳定、承载能力强、施工速度快等特点。

本次项目为一座跨河大桥，采用小箱梁作为主要承重结构，下面是我根据多年经验，为大家整理的一份小箱梁架设施工方案。

二、施工准备1.施工图纸及技术规范：要熟悉施工图纸，了解桥梁结构、箱梁尺寸、重量等基本信息。

同时，要掌握相关技术规范，确保施工质量。

2.施工队伍：组建一支专业的施工队伍，包括技术人员、施工人员、安全员等，明确各自职责。

3.施工设备：准备吊车、平板车、滑轮组、千斤顶等施工设备，确保施工顺利进行。

4.施工材料：提前采购小箱梁、预应力筋、波纹管、锚具等施工材料。

三、施工流程1.施工测量在施工现场，要进行施工测量，确定桥梁轴线、桥墩位置、箱梁安装位置等。

测量人员要熟悉测量工具和方法，确保测量数据准确无误。

2.桥墩施工桥墩施工主要包括桩基、承台、墩身等。

在施工过程中，要严格遵循施工图纸和技术规范，确保桥墩质量。

3.箱梁制作箱梁制作分为预制和现浇两种方式。

预制箱梁在工厂制作，现浇箱梁在施工现场浇筑。

制作过程中，要确保箱梁尺寸、强度等指标满足设计要求。

4.箱梁运输箱梁运输过程中，要确保箱梁平稳放置，避免碰撞、挤压。

运输车辆要符合安全规定，驾驶员要有相关专业资质。

5.箱梁安装（1）现场布置：在箱梁安装前，要清理施工现场，确保施工现场平整、干净。

（2）吊车摆放：根据箱梁重量和吊车性能，合理摆放吊车位置。

（3）箱梁起吊：使用吊车将箱梁从运输车上吊起，缓慢提升至设计位置。

（4）箱梁安装：将箱梁放置在桥墩上，调整位置，确保箱梁与桥墩连接牢固。

（5）焊接连接：焊接箱梁与桥墩的连接板，确保连接牢固。

6.预应力施工（1）预应力筋铺设：将预应力筋按照设计要求铺设在箱梁内部。

（2）波纹管安装：安装波纹管，确保波纹管与预应力筋位置对应。

（3）锚具安装：将锚具安装在预应力筋两端，确保锚固效果。

（4）张拉施工：使用千斤顶对预应力筋进行张拉，达到设计应力。

桥梁工程预制小箱梁施工方案一、小箱梁预制方法1.施工准备采用混凝土制梁台座，两端加设扩大基础，以承受梁体自重。

按设计要求设置反拱，以二次抛物线形式分配。

台座顶部铺设钢板作为制梁底模，打磨处理并脱模剂，台座两端指定位置预留吊装孔。

2.钢筋加工及安装小箱梁的钢筋骨架采用胎法架绑扎成型后吊装入模，钢筋表面洁净无锈蚀，主筋采用双面焊焊接，同一截面接头数量不超过50%o按设计位置安装波纹管，定位钢筋设置距离符合图纸要求。

钢筋保护层垫块梅花形布置，并与骨架钢筋绑扎牢固。

3.模板安装侧模与端模板采用定型钢模板，芯模采用橡胶充气内模施工。

底模预留反拱值按二次抛物线设置，底模顶面形成的二次抛物线应光滑、不得呈波浪形。

4.混凝土浇筑采用商品混凝土，使用龙门吊及料斗进行连续浇筑。

浇筑时，先浇筑底板，待底板混凝土初凝后，安装橡胶气囊，在浇筑侧板与顶板混凝土，从一端向另一端浇筑，水平分层厚度不超过30cm,振捣以附着式振动器为主，插入式振捣为辅。

采用自动喷淋系统进行洒水养护，小箱梁的养护可采用外涂养护或铺设土工布等覆盖物洒水养护，使板梁顶面及侧面始终保持湿润状态。

移出台座后继续洒水养护以保持混凝土表面潮湿为准，洒水养护14do 6,梁体编号梁体侧面喷码标记桥梁名称、施工部位及生产日期等，并张贴二维码便于制梁信息查询。

7.预应力张拉采用智能张拉设备张拉，张拉机与千斤顶配套使用，当梁体强度及龄期达到设计要求后，采用双端张拉方式进行张拉，张拉力与伸长量双控。

张拉完成后，用砂轮机切割多余钢绞线。

8.孔道压浆孔道压浆在终张拉完毕后尽快进行，采用管道真空辅助灌浆工艺。

压浆之后及时对张拉槽进行封锚，先将梁端凿毛，并将锚具外部的灰浆铲除干净，对锚具进行防锈处理，同时检查确认无漏压的管道后，设置钢筋网浇筑混凝土。

9.封端及封锚小箱梁内箱两侧指定位置需安装堵头板并加固牢靠，简支端需浇筑梁端及封锚混凝土。

凿毛接茬面直至露出新鲜混凝土，并洒水清洗干净。

小箱梁预制及架设施工工法1 工法概述本工法所述为预制预应力钢筋混凝土小箱梁，采用先简支后连续的方法进行施工。

小箱梁梁高220cm。

单幅桥面宽15。

5m，布置5片小箱梁，箱梁横向间距3。

0m。

边梁顶板宽300cm，中梁顶板宽250cm；每片小箱梁之间纵向留50cm 现浇湿接缝。

每片预制梁跨中设有3道中横梁，横梁之间采用现浇湿接头连接。

预制小箱梁的重量：边跨边梁1850KN,边跨中梁1750KN,中跨边梁1830KN, 中跨中梁1720KN。

梁体混凝土标号为C50。

预应力束则采用φs15。

2mm的高强度低松弛钢绞线，腹板与顶板分别设有正、负弯矩钢束，预应力管道采用真空压浆填充，压浆强度不低于40MPa.安装采用架桥机进行架设安装.桥面横坡采用结构找坡，利用盖梁及支承垫石来调整。

工法特点为运用模板场加工好的定型钢模，通过严格的施工管理，可确保生产出优良的预制箱梁。

运用自行设计的大跨度、大吨位龙门起重机，起梁、移梁、运梁、提梁安全可靠,降低了劳动强度、效率高。

流水化作业，施工进度快。

本施工工法适用于跨江河、跨铁路桥和高架桥（斜交或正交）的先简支后连续预应力混凝土公路箱梁施工，也适用于其它跨度的先简支后连续预应力混凝土箱梁现场施工.2 一般要求2.1 技术管理2。

1。

1施工前完成设计图纸会审和设计技术交底,施工方案和专项技术措施的审核、审批.2.1.2对所用参与施工的人员进行技术培训和交底。

2.1。

3 关键工序进行书面会签或联签。

2.1.4施工过程中及时进行阶段性技术分析总结.2。

2 作业人员2。

2。

1所有人员必须进行技术培训和安全教育，特种作业作业人员持证上岗.2.2.2作业人员身体健康，无妨碍施工的病症,严禁酒后作业。

2.2。

3必须参加班前会，明确施工任务和职责，掌握操作要求，熟悉安全措施.2.2.4 作业人员必须遵守劳动纪律，作业时应服从统一指挥,相互协调，严禁违章指挥、违章作业。

2.3 设备材料2。

目录一、工程概况 (1)二、施工准备 (1)1、制梁台座的设置 (1)2、制梁台座的施工 (1)3、模板制作 (2)4、主要材料的选择及数量 (2)5、机具、设备的选择 (3)6、主要施工管理、技术、质检人员配备 (4)三、预制梁施工工艺流程 (5)四、施工工艺及方法 (6)1、台座检查 (6)2、普通钢筋加工安装 (6)3、预应力材料加工安装 (7)4、模板安装 (8)5、混凝土浇筑 (9)6、预应力筋张拉 (11)7、压浆 (13)8、移梁 (14)9、割切锚外钢绞线 (14)10、封端 (15)五、质量保证措施 (15)1、质量目标 (15)2、质量检查程序 (15)3、质量保证主要制度措施 (15)4、产品质量标准 (16)5、混凝土防裂措施 (16)六、安全保证措施 (16)1、危险源分析 (16)2、危险源防范制度和措施 (16)七、确保环境保护、水土保持、文明施工的措施 (17)1、施工期间环境保护措施 (17)2、水土保持措施 (19)3、文明施工措施 (19)25米预应力箱梁预制施工方案一、工程概况岳阳至宜昌高速公路石首至松滋段一期土建第2合同段四分部4＃梁场施工的后张法预应力25m箱梁共计791片，预应力筋为φʃ15。

2高强度低松弛的钢绞线，单根张拉力195。

3KN。

4＃预制梁场设在K92+800处线路左侧.梁体预制完成后用拖车通过主线路基运至桥位处采用架梁机架设。

二、施工准备1、制梁台座的设置为满足预制箱梁工期及模板周转要求,场内共设箱梁预制台座16处.（其中25米台座16个）.台座建设时，纵向两台座间间距为3m，保证有足够的空间进行预应力张拉作业。

2、制梁台座的施工台座施工之前，首先应将场地碾压平整密实，保证足够的刚度，防止地基下沉（下沉量不得大于2毫米），同时在四周做好排水沟，防止雨天积水，产生不良影响。

25米梁台座设计长度25.5m,基础长26。

5m,在两端各3m进行加固扩大（宽3m,高0。

某市政高架桥建设项目预制箱梁吊装专项方案编制人：_______________________批准人：_______________________批准日期：一、工程概况目前XXX路以西拆迁不到位，无法施工，暂编制XXX路以东预制小箱梁及钢箱梁吊装方案。

202x年具备架梁条件的XXX路以东zx20-zx32墩，待架设的箱梁包括主线高架小箱梁（9孔54片）及跨运河高架钢箱梁（3孔一联）、跨运河地面桥主道桥钢箱梁（3孔二联）及两侧16m空心板梁（96片）。

预制小箱梁跨径分为30m、35m、40m三种，梁高分别为1.6m、1.8m、2.Om0单块预制小箱梁中梁顶板宽2.4m,边梁顶板宽2.85m,底板宽均为1Onb主线每块梁间设置0.54m后浇带，18.Om宽桥面共设置4块中梁、2块边梁和5条后浇带。

30m预制小箱梁顶板厚度为0.18m,底板和腹板厚度跨中均为0.18m,支座处加厚到0.25m,仅在支座处设置横梁，连续端横梁宽0.35m,非连续端横梁宽0.25m；35m、40m预制小箱梁顶板厚度为0.18m,底板和腹板厚度跨中均为0.18m,支座处加厚到0.32m,除支座处均设置横梁外，跨中均增设一道0.2m厚横隔板。

各跨径预制小箱梁腹板斜率均为1：4,底板为平坡，顶板设置2%的横坡，预制小箱梁沿纵向外轮廓尺寸保持不变。

主线高架ZX24-ZX27（XXX路以东）为跨径（32+58+32m）等高度连续全焊接钢箱梁。

钢梁钢板采用Q345qC材质，单箱五室，道路中心线处梁高2.0m,顶板宽度17.8m,底板宽度13.9m,底板平坡，顶板向两侧设置2.0%单项横坡。

13900林横犍邨UuUU17800 UU1 UU ∙∙Q 1二、吊装设备选择根据工程实际情况，综合考虑吊装设备地面桥钢箱梁采用2台龙门吊安装；因龙门吊净宽限制，先采用2台龙门吊架设高架桥zx29-zx27小箱梁；再架设高架桥zx24—zx27钢箱梁；zx29—zx30、zx23-zx22小箱梁需采用1台龙门吊和1台250吨履带吊配合安装；zx23-zx24采用2台门吊安装，zx22~z×20.zx30-zx32小箱梁采用两台250吨履带吊机配合吊装。

目录一、编制的依据 (2)二、编制的范围 (2)三、编制的原则 (2)四、工程概况 (3)五、架梁施工方案选择 (3)六、施工组织计划 (4)七、施工工艺流程及工艺要点 (6)八、质量保证措施 (19)九、安全保证措施 (21)十、防触电和触电应急措施 (31)十一、文明施工 (33)十二、运梁受力分析 (34)十三、架桥机架梁稳定性验算 (36)预制小箱梁架设方案一、编制依据本方案除根据施工现场实际情况外,依据下列文件、规范、规程进行编制：1、滨海新区西外环高速公路工程Ⅲ标合同文件2、滨海新区西外环高速公路工程Ⅲ标施工图纸3、滨海新区西外环高速公路工程Ⅲ标施工图设计说明4、滨海新区西外环高速公路工程标准化施工指南5、公路工程质量检验评定标准JTGF80/1-20046、建筑机械使用安全技术规程JGJ33-20017、施工现场临时用电安全技术规范 JGJ46-20058、DF架桥机使用说明书9、公路桥涵施工技术规范 JTJ041-200010、施工现场安全生产体系 DGJ08-903-200311、建筑施工安全检查标准 JGJ59-99二、编制范围黄港水库南分离式立交桥预制小箱梁架设;三、编制原则总的原则是施工组织设计符合现场实际施工需要,确保工程安全、优质、按时完成;1、服从业主、遵守设计、尊重监理的原则;2、确保工期的原则;3、质量第一的原则;4、安全第一、预防为主的原则;5、科学管理的原则;6、文明施工的原则;7、遵照设计、遵守标准、规范的原则;四、工程概况1、本标段既西外环高速公路工程III标段起点桩号为K4+,终点桩号为K8+,全长4408.049m,含黄港水库南分离式立交一座,上部结构均采用预应力简支变连续小箱梁,每跨为10片预制小箱梁, 跨径布置为4×30+3×30+4×30+3×30+4×30m,共5联180片;主要工程数量见下表：表1小箱梁主要工程数量表预制小箱梁采用C50砼,梁高1.6m,每片梁重约在850-948 KN;本工程采用DF35/120Ⅲ型架桥机架梁,该架桥机额定架梁跨度35m,额定起重量为120吨;五、施工方案选择本工程场地比较狭窄,现有地基承载力又不能满足双机台吊的要求,而架桥机架梁不受地基承载力要求,因此我标段采用架桥机架梁的施工方法施工;六、施工组织安排1、预制场建设、提梁及运梁情况本标段利用现状水库二道台部分修筑梁场,桩号在k6+~k7+路线右侧红线外,总长246米除去钢筋加工场地60米,在顺路基横向设置间距19米的龙门轨道,轨道上设置三台龙门吊分别为两台50吨龙门吊移梁,另外一台10吨小龙门吊浇筑混凝土;本预制场在19米轨道范围内建造台座20个,横向间距3米,纵向间距4米,台座布置方向顺路基纵断面布置,即20个台座排成5行4列;运梁位置在k6+,该处的预压土顶标高为5.86m,现状大堤二台原地面高程5.0m左右,此处靠近路基红线,故在此处需修筑一条长约15米,宽6米的上坡道通向路基,然后用运梁车运至0桥台后采用架桥机架梁;因征地、拆迁工作未完成,本标段的桥梁工程的部分下部结构无法施工,考虑到现场的场地有限,部分预制小箱梁的存放需要在上完路基预压土上存梁,对于路基上存梁区的地基处理采用50cm6%戗灰土处理整平碾压后存梁;存放在路基上的小箱梁采用两台60吨的履带吊,双机台吊;从路基上存放的预制小箱梁架设时,采用两台60吨的履带吊,双机台吊到运梁平车上,通过运梁平车运至架桥机处,利用架桥机架梁;2、工期计划： 2011年7月30日～2011年11月30日3、作业条件a.梁在吊移出预制底座时,混凝土的强度不低于设计所要求的吊装强度;b．梁在吊移出预制底座前已张拉压浆且强度满足设计要求;c．梁安装时,支承结构墩台、盖梁、垫石的强度符合设计要求;d．梁安装前,墩、台支座垫板稳固;e. 梁安装前,梁顶的剪力筋用大锤砸倒,以便运梁平车的行驶;f.梁吊装前必须检查支座就位情况,支座垫石的高程和表面平整度;g.大梁安装时,当安装下一跨梁时,必须对前一跨安装好的梁的顶板张拉孔、中横梁及端横梁处的孔洞采用钢板覆盖,以便运梁车运梁；同时对于相邻两片梁的纵向和横向连接采用钢筋点焊的模式临时固定,以便运梁车行驶时的安全;h.大梁安装时必须采取特殊的施工方法,先将大梁架设在砂筒式桥梁临时支座上,在大梁一联安装完毕后将墩顶混凝土浇筑好,待砼强度达到设计强度后进行负弯矩张拉和真空压浆,最后将一联梁同步落至固定支座上;4、施工机具DF35/120Ⅲ型架桥机主要施工机具5、施工管理人员安排见分项工程组织机构图附2按照施工工作面划分为施工负责人、后台、前台;具体为：施工负责人1人；后台7人,包括后台起重指挥1人、龙门吊操作手2人、捆梁挂钩4人；前台14人;包括运梁平车操作手1人、运梁人员2人、前台架梁起重指挥1人、架桥机操作手2人1正1副、大梁前端就位指挥1人、辅助3人、大梁尾端就位指挥1人、就位辅助3人;共计22人;七、施工工艺流程及工艺要点架桥机安装梁施工工艺流程图附图11、架桥机拼装1测量定位和场地平整架桥机在黄港水库南分离式立交桥0桥头路基上拼装;拼装场地为100m×30m；测定纵向运行轨道中心线及前、后支腿位置;按规范要求对架桥机运梁轨道进行如下检查：●轨道钢轨正面、侧面平整度●轨道安装偏差2架桥机安装顺序安装顺序：安装前支横移轨道、组装前支腿-安装中托横移轨道、中托轮、后托轮-组装主梁、安装主电梁、上横梁、后支腿-调整安装前支腿-组装提升小车、将提升小车安装到主梁上-安装电气线路-安装吊具;3架桥机拼装●安装前支横移轨道、组装前支腿①铺设前支横移轨道：将前支横移轨道放在盖梁上,底部使用枕木支垫并使用水平仪调平;②将前支腿各零部件组装成整体,用吊车将前支腿吊起,将前支轮箱放在前支横移轨道上前支驱动轮箱安装在前支腿伸缩筒内侧500mm处;调整前支腿高度,将前支腿与桥台背墙或已架预制梁临时固定防倒;●安装中托横移轨道、中托轮、后托轮①在桥台上摆放中托横移轨道;横移轨道底部使用枕木支垫,两支点之间的距离最大不超过1米;使用水平仪将中托轨道调整水平,并与前支横移轨道平行,两端距离偏差不大于2cm;②将中托轮部件组装成整体,按过孔方向将其置于中托横移轨道上部,并安半装临时电源,确保中托轮的车轮转向一致;③将后托轮部件组装成整体,位置约距桥台背墙或已架预制梁前部约45米处;●组装主梁、安装主梁、上横梁、后支腿①按主梁编号依次将两列主梁用销轴连接成整体;用龙门吊将主梁吊起,前端放在中托轮上,后端放在后托轮上,检查两列主梁中心距是否达到要求偏差两端不大于5mm,中间不大于7mm;②安装主梁前框架;③安装上横梁;④安装后支腿;●调整安装前支腿①安装前支液压系统;②将前支油缸接上油泵,启动前支油泵,将油缸和上下横梁用销轴连接;③启动前支油泵将支腿上部顶起或用吊机将整个前支腿吊起,用螺栓把支腿座与主梁连接成整体;并通过油缸调整下部轮箱的高度,使前支轮箱支撑在前支横移轨道上;●提升小车的安装①将提升小车的纵移轮箱和担梁组装,保证两纵移轮箱中心距达到要求偏差不大于3mm,担梁中心距1.7m,偏差不大于3mm,并用吊车将其吊起放在主梁轨道上;②将提升小车吊起放在提升小车的横移轨道上;③将卷扬机吊起放在横移小车的车体上,并安装晴雨棚;●安装电器线路参考电器原理图、接线图时宜行电器设备的安装,操作架桥机前,接通临时电源,确定各驱动机转向正确一致,制动器有效,各安全装置安全可靠;●吊钩滑轮组的安装①钢丝绳从吊钩动滑轮的中部穿入;②钢丝绳端部固定在定滑轮上;③钢丝绳穿好后,保证吊钩自然下垂,不扭转,相与间不干涉;4架桥机试运行●架桥机试运行前的检查①检查同一运行机构各电动机转向是否相同;②调整卷扬机及锥形电机制动器的制动间隙,确保制动可靠;③检查各减速机内的油量是否充足,各个油嘴、油杯、油管、油路是否牢靠;④检查各个安装部位是否正确、连接是否牢靠;⑤检查电器系统仪表是否在“0”位;⑥检查有无防碍各机构工作的障碍物⑦检查各个操纵手柄、按钮操作是否灵活;做完上述检查及调整,确认无误后做试运行●空载试验①提升小车空载沿主梁轨道来回行走数次,车轮无明显打滑现象,启动、制动正常可靠;②开动提升机构,空钩升降数次,开关动作灵敏准确;③把两台提升小车开至跨中,整机在前后5米范围内行走数次,启动、制动正常可靠,车轮无明显打滑现象;●静载试验先起升额定荷载,再起升倍额定荷载离地面100mm处,悬停10分钟后卸去负荷,检查架桥机主梁是否有残余变形,反复数次后,主梁不再有残余变形;●动载试验以倍额定荷载使起升机构和提升小车在5米范围内慢速反复运转,保证各制动机构及电器控制灵敏、准确可靠,主梁震动正常,机构运转平稳;卸载后各机构和主梁无损伤和永久变形;●架桥机验收架桥机试运行合格后,上报进行架桥机验收,架桥机验收合格后方可进行架梁作业;2、架桥机架梁1架桥机纵向空载前移就位●拼装完毕后检查各旋转机构转向是否正确;将主梁调节至水平状态,将运梁平车托运待架预制梁至桥机尾部;●启动前后液压系统,靠千斤顶均匀顶起主梁至适当位置,在前后伸缩筒内穿入承重销轴;用前提升小车吊起中支腿和中支横移轨道前进,到达桥台适当位置,将中支横移轨道调平垫实;●启动前后液压系统,拉出前后伸缩筒内承重销轴;靠千斤顶均匀收起前后支腿,使主梁落在后托架和中支腿的后托轮上;前后提升小车都移动至主梁前端;●启动中支腿反托轮箱减速机,使桥机前进15米;待桥机启动后将前后提升小车同步向后移动15米;●启动后支腿液压系统,将后支腿顶立桥面;收起后托架,靠后托架吊挂轮沿主梁下弦外侧将托架向前移动20米;将后托架放下垫平并穿入承重销轴,启动后支腿液压系统,将后支腿收缩脱离桥面;将前后提升小车继续向后同步移动20米;●启动中支腿反托轮箱减速机,使桥机前进15米;前后提升小车同步向后移动15米;●前后提升小车继续同步向后移动至主梁;将主梁调节至水平状态;将运梁平车托运待架预制梁至桥机尾部,后提升小车吊具与预制梁连接牢固,收紧钢丝绳;●启动中支腿反托轮箱减速机,使桥机继续前进10米至前桥台适当位置;垫平前支横移轨道并保证与中支横移轨道平行;调节前支腿高度并穿入承重销轴,使前支腿满足架梁状态;收起后支腿和后托架脱离桥面;空载横移架桥机,准备架梁;2架桥机箱梁安装●箱梁的架设顺序黄港水库南分离式立交桥从0桥台向18桥台方向依次架设,每幅从左向右架设;●箱梁安装①架梁前,支座垫石标高及支座的安装要通过监理的验收合格后方可进行吊装,中跨设漏砂筒作为临时支座,确保尺寸无误;在梁安装之前,测量组对所安装梁的位置进行放线,保证梁的两端安装在支座上;在梁两端用墨线弹出竖向的中心线,在支座上弹出纵桥向中心线,梁中心线与支座中心线偏差在5mm之内,并应对梁的纵向位置进行放样,保证伸缩缝宽度,避免出现伸缩缝偏小或偏大的问题;支座垫石检测标准支座安装检测标准②架桥机就位架桥机就位后工作状态见下图在1cm之内,梁与运梁平车连接牢固,防止运输过程中梁倾覆;④喂梁：运梁平车前行进入架桥机后部主梁内,后运梁平车距架桥机后支腿30cm时运梁车停止前进并设止轮器,前起吊提升小车运行至梁吊点处停车;安装梁吊具,并与前起重吊具连接牢靠;解除梁前端支撑,前起吊提升小车吊起梁前端,之后开动前起吊提升小车、后运梁平车,两车以4m/min速度前进,当后运梁平车运行至前运梁平车净距30cm时停止前进并设止轮器;后起吊提升小车运行至梁尾端吊点处,安装梁吊具,并与起吊提升小车连接牢靠,解除梁后端支撑;后起吊平车吊起梁后端,此时,.两起吊平车已将梁吊起,运梁车退至梁场,准备运送下一片梁;④安装边梁：运梁轨道延伸铺轨,喂梁→前﹑后提升小车起吊梁,前、后提升小车将混凝土梁纵向运行到前跨位→落下梁至挡块顶面5cm 必须保持梁的稳定→整机携梁横移至距边梁最近的一片梁的位置→改用边梁挂架起吊边梁→整机携梁横向移至边梁位置下落就位→完成边梁就位安装;⑤安装中梁：运梁轨道延伸铺轨,喂梁→前﹑后提升小车起吊梁→前﹑后提升小车将混凝土梁纵向运行到前跨预定位置→落下梁并脱开→完成中梁的就位安装;⑥梁下落就位时,用两把水平尺对梁的垂直度进行控制,保证梁体不倾斜;架桥机架梁过程示意图②预制梁从存梁区运至架桥机运梁平车上时,移梁过程中安排专人全过程进行指挥,被吊装的梁下严禁有人,确保安全;③经设计验算,支撑腿处于距已架梁梁端1/4范围内为安全范围,架梁时应注意控制支撑腿的位置;④梁从运梁平车上吊起时,当梁刚好脱离运梁平车的时候即起吊2～3cm时停止起吊,然后对架桥机进行一次全面检查,若无异常现象,再进行下一步;⑤运输到指定安装位置进行落梁时,先放下一端,然后对这一端进行固定,固定完毕后再放下另一端,不允许两端同时放;两吊机高度尽量水平,高差不能超过30cm;⑥边梁安装时,因架桥机横向运行受盖梁长度影响,安装操作要分二次横向移位;第一次混凝土梁横移后临时放在已安装好的中梁上,再用两侧边梁挂架起吊用液压千斤顶顶升,然后架桥机横移到位进行安装;⑦双幅桥梁安装时,在前支腿桥墩盖梁之间设架桥机跨墩过梁即可;过梁可以用型钢与横移钢轨组合,按照荷载验算过梁的承载能力,满足要求方可使用,其高度要注意支座垫块和防震挡块的影响;⑧梁就位后,要检查梁底与支座以及支座底与垫石顶是否密贴,若没有密贴,则须重新安装;⑨在安装过程中,钢丝绳与梁之间用角钢,避免梁损坏,安装时要有专人指挥,避免出现梁与梁相撞而损坏梁;⑩进行梁安装时,桥下面的施工便道要进行封闭,禁止通行,待安装完毕后才能允许通行;箱梁安装质量检测标准●架桥机架梁特殊梁跨说明①第一片梁跨的架设架桥机架设第一跨梁时,后台车一般在桥台上,此时后台车横移方梁下的基础必须压实,以防止架桥机在架梁过程中出现下沉,造成事故；前支腿纵移时,应调整好支腿高度,使前支腿能够顺利就位；检查运梁平车轨道中心线和架桥机主梁中心线,保证两条中心线重合；架桥机在纵移前,全部检查一遍,作到万无一失;第一跨梁的架设,架桥机刚开始使用,一切还不熟悉,不要追求架梁速度,宁慢勿快,安全第一;②最后一跨梁的架设最后一跨桥,对面是桥台,架桥机前支腿必须在桥台上运行,所以高度必须降低,本架桥机配备前支腿专门在桥台上使用的联结架,架设最后一跨时,可把前支腿框架整个拆下,把联结架和行走箱联结,再把联结架和前支腿托梁联结起来;③架桥机工作要求a在每次架桥机纵向行走时,每孔要求横隔梁主筋完全焊接完成后方可纵向行走;b每片梁就位时要在两端设临时支撑,主要作用使大梁保持垂直中心和稳定,防止倾覆位移;第二片梁就位后除临时支撑外,迅速将横隔梁两头钢筋进行焊接,增强稳固性;④上坡桥的架设架桥机架设上坡桥时,架桥机拼好后,根据桥梁坡度调整前支腿和中支腿的高度,架桥机纵移前,降低架桥机中支腿的高度,升高后托梁支撑管的高度,使架桥机主梁坡度﹤1%,并在架桥机前部挂卷扬机,以防止架桥机在走行过程中下滑;导梁走行到位后,把前支腿走到盖梁上,再把架桥机走行到位,然后架梁;⑤下坡桥的架设架桥机架设下坡桥时和架设上坡桥相同,架桥机主梁纵移前,升高架桥机中支腿的高度,降低后托梁支撑管的高度,使架桥机主梁坡度﹤1%,并在架桥机后部挂卷扬机,以防止架桥机在走行过程中下滑;导梁走行到位后,把前支腿走到盖梁上,前支腿吊挂轮走行前,根据坡度调整好前支腿高度,可增加前支腿支撑架和支管高度,高度过大时须有必要的联结撑;前支腿到位后,再把架桥机走行到位,然后架梁;3、体系转换箱梁安装完成后,则应及时浇筑铰缝及湿接缝箱梁砼,强度达到设计强度的90%以上时,张拉负弯矩预应力钢铰线,拆除临时支座,完成体系转换;其施工要点如下：1箱梁现浇及体系转换程序如下●先连接接头段钢筋,绑扎湿接缝钢筋,在日温最低时,浇筑连接接头及其两侧与顶板负弯矩束间同长度范围内的铰缝砼,达到设计强度的95%后,张拉顶板负弯矩钢束,并压注水泥浆;●接头施工完成后,浇筑剩余部分铰缝砼,浇筑时应由跨中向支点方向浇筑;浇筑完成后拆除一联内临时支座,完成体系转换;2注意事项●箱梁现浇①箱梁湿接缝砼浇筑前须将板梁两侧凿毛并清洗干净,以利新旧砼结合;②现浇砼在配制时,可根据试验确定添加少量膨胀剂,或采用微膨胀水泥,以使新旧砼紧密结合;③浇筑砼前应检查负弯矩预应力管道连接,应确保通畅不漏浆;④浇筑后,应特别加强砼养生,同时采用土工布覆盖等措施保湿;●张拉负弯钢铰线并压浆①张拉负弯矩钢铰线采用带锥形头的穿心式千斤顶;单根张拉,对拉张机具、张拉应力行程按正弯矩原则执行;②负弯矩钢绞线采用两端张拉的方法,张拉时须在横桥向对称张拉;③孔道压浆同正弯矩预应力孔道压浆一致;●体系转换①解除临时支座须待全部一联负弯矩钢绞线拉完并压浆达到强度后,方能解除;②临时支座解除时,从一端向另一端逐墩按次序解除;解除时应安排人将同一部位的临时沙筒均匀放沙,从而确保梁体均匀受力至永久支座上;解除临时支座时,应特别注意严防高温影响橡胶支座质量;③解除后墩顶应清理干净;八、质量保证措施1、质量标准按交通部“公路工程质量检验评定标准”分部工程优良率达到95%以上,合同工程竣工验收达到交通部优质工程;2、质量目标交工验收质量评定：按照公路工程质量检验评定标准JTGF80/1-2004达到合格标准；竣工验收质量评定：按照公路工程质量检验评定标准JTGF80/1-2004达到优良标准；争创交通部优质工程;本分项工程质量目标为工序合格率达100%,分项工程合格率达100%,杜绝重大质量事故;3、质量保证措施1建立强有力的领导小组,作好施工管理组织机构,全面负责预制小箱梁安装工程从开头到结束全过程施工生产技术,经营管理工作,设立技术组、施工组、材料组、设备组、后勤组及安全组等一套强有力的管理班子,保证施工安装质量达到预期要求;2严格按照业主提供的设计图纸和文件以及技术规范施工;合理组织和调配材料、机械设备、运输机具和人员,作到均衡生产,使本工程达到优质、高效、低耗的目标;3实行技术岗位责任制,认真作好图纸交底复核、技术交底、隐蔽工程检查、分项分部单位工程的质量评定,计量支付的签证、竣工文件的编制及竣工预检等工作;在施工中坚持一切以数据说话,作好各种检测记录,使整个施工技术管理标准化、制度化;4工程质量检查工作建立健全自检制度,充分发挥内部质量检查员作用,对不符合要求的部位严格按工程师的要求进行整修或返工,凡规定需经工程师签认的工序必须经工程师检查签证后方可施工下道工序;5建立从项目经理、作业队长到操作工人的岗位质量责任制、明确各级管理职责,建立严格的考核制度,实行优质优价政策,将经济效益和质量挂钩;6所有进场机械均须进行检测,取得合格证后方可投入使用;7现场配备专门的旁站员,负责现场事务的处理,施工过程的控制和监管,并做好原始记录,要保持完整及时,书写规范,方便以后存档;8严格执行监理程序,明确监理流程;4、自检方法和手段施工过程中应严格执行“三检”制度,做到施工技术员与质检工程师独立工作;三检制度指“自检、复检、专检”;自检：指现场施工操作者完成本工序后由工班长按图纸、工艺标准要求进行检查;复检：指项目派驻现场技术员对该工序的检查,检查合格后通知质检工程师检查;专检：指项目质检工程师的检查,检查合格后通知驻地监理检查验收;附图3：质量保证体系组织机构图附图4：质量保证体系工作流程图九、安全保证措施1、安全目标防止在施工中发生工伤事故,保护职工以及周边群众的人身安全,财物安全,确保工程顺利进行;要做到“三防一确保”即防交通事故,防触电事故,防火灾,杜绝重伤以上含重伤工伤事故；工伤事故率为0;2、安全教育党政工团齐抓共管,加强安全教育,提高职工安全意识；本单位职工每周应有一次安全活动,学习各项工作的安全操作规范等常识；民工进场前进行常规安全操作教育方可上岗;3、施工现场安全措施1架桥机操作注意事项及措施●在每次架桥机纵向行走前,每孔要求把横隔梁钢筋全部焊接完并将横隔梁两头及中间的混凝土浇注完毕达到设计要求强度经监理同意后方可纵向行走;●每片梁就位时要在两端设临时支撑,主要作用使大梁保持垂直和稳定,防止倾覆位移;第二片梁就位后除临时支撑外,迅速将横隔梁两头钢筋进行焊接,增强稳固性;●架桥机纵向运行轨道两侧轨顶高度要求对应水平,保持平稳;前、中、后支腿各横向运行轨道要求水平,并严格控制间距,三条轨道必须平行;。

浅谈预制小箱梁的架设方法
预制小箱梁是一种常见的桥梁梁段，其架设方法如下：
1.准备工作：在桥梁的预制场地上，建立临时架台；根据施工图纸和工程要求，安排吊装设备和工具。

2.吊装：使用吊车将预制小箱梁吊装到吊装点，根据图纸和组合方式进行梁段的拼装。

3.固定：采用钢丝绳、钩子等固定梁段，进行调整，使其符合设计要求。

4.安装和拼接：按照设计要求，安装和拼接梁段，完成梁段的安装。

5.连接：对接完毕后，对各连接处进行检查，确保连接牢固，没有裂缝或异物。

6.验收：验收按照要求进行，包括尺寸、平整度、纵向和横向平面度以及偏差等方面的检查，并做好记录。

以上是预制小箱梁的基本架设方法，具体操作过程要根据实际情况和工程要求进行。

在进行任何施工操作之前，请务必进行安全排查和风险评估，确保操作的安全性和有效性。
