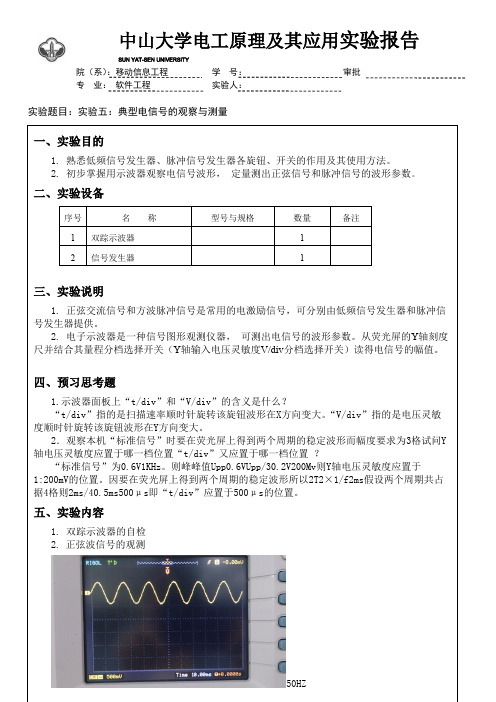

中山大学电工原理及其应用实验报告
SUN YAT-SEN UNIVERSITY
院（系）：移动信息工程学号：审批
专业：软件工程实验人：
实验题目：实验五：典型电信号的观察与测量
一、实验目的
1. 熟悉低频信号发生器、脉冲信号发生器各旋钮、开关的作用及其使用方法。
2. 初步掌握用示波器观察电信号波形，定量测出正弦信号和脉冲信号的波形参数。
二、实验设备
序号名称型号与规格数量备注
1 双踪示波器 1
2 信号发生器 1
三、实验说明
1. 正弦交流信号和方波脉冲信号是常用的电激励信号，可分别由低频信号发生器和脉冲信号发生器提供。
2.电子示波器是一种信号图形观测仪器，可测出电信号的波形参数。从荧光屏的Y轴刻度尺并结合其量程分档选择开关（Y轴输入电压灵敏度V/div分档选择开关）读得电信号的幅值。
四、预习思考题
1.示波器面板上“t/div”和“V/div”的含义是什么？
“t/div”指的是扫描速率顺时针旋转该旋钮波形在X方向变大。“V/div”指的是电压灵敏度顺时针旋转该旋钮波形在Y方向变大。
2．观察本机“标准信号”时要在荧光屏上得到两个周期的稳定波形而幅度要求为3格试问Y 轴电压灵敏度应置于哪一档位置“t/div”又应置于哪一档位置？
“标准信号”为0.6V1KHz。则峰峰值Upp0.6VUpp/30.2V200Mv则Y轴电压灵敏度应置于1:200mV 的位置。因要在荧光屏上得到两个周期的稳定波形所以2T2×1/f2ms假设两个周期共占据4格则2ms/40.5ms500μs即“t/div”应置于500μs的位置。
五、实验内容
1. 双踪示波器的自检
2.正弦波信号的观测
1500HZ 2000HZ
频率计读数所测项目
正弦波信号频率的测定
50H Z 1500H Z2000H Z(失误未测20k)
示波器“t/div”旋钮位置10ms 500μs200μs 一个周期占有的格数 2 4/3 5/2 信号周期（s）0.02 0.00067 0.0005 计算所得频率（H Z）50 1500 2000
0.3v
1v
3v
3. 方波脉冲信号的观察和测定
交流毫伏表读数
所测项目
正弦波信号幅值的测定
0.1V 1V 3V 示波器“V/div ”位置 500mv 500mv 5v 峰—峰值波形格数 0.3 3 0.8 峰—峰值 0.15 1.5 4 计算所得有效值
0.11
1.06
2.82
300 3k 30k
频率计读数所测项目
方波信号频率的测定
300H Z 3KH Z30KH Z
示波器“t/div”旋钮位置2ms 200μs10μs 一个周期占有的格数5/3 5/3 10/3 信号周期（s）0.003 0.0003 0.000033 计算所得频率（H Z）300 3000 30000
25% 50%
75%
交流毫伏表读数
所测项目
方波信号幅值的测定
25%50% 75%
示波器“t/div”旋钮位置100μs100μs100μs
一个周期占有的格数17/5 17/5 17/5
信号周期（s）0.00034 0.00034 0.00034
计算所得频率（H Z）2941 2941 2941
高电平占用格数0.8 1.7 2.5
计算占空比23.5% 50% 73.5%
信号电压-0.5mv 0.8mv 0.5mv
4.将幅度有效值为1v的1KHz的正弦信号和幅度1v的频率为1.5KHz的方波信号分别加到示波器，观察。
5.相位差比较：使信号发生器产生同频率不同相位的正弦波，观察相位。
频率为：3KHz 电压为1Vpp
波形相位
CH1 30°
CH2 90°
6.丽萨如同：不同频率相同的正弦波，观察频率比为1：2，1：3的波形。
1：1
1：2
1：3
1：4
四、数据分析
1.正弦波信号的观测
频率的误差
有效值的观测
在误差允许的范围内，实验结果成立。
2. 方波脉冲信号的观察和测定
频率的误差
……
占空比的误差
在误差允许的范围内，实验结果成立。
五、实验结果
本实验体现了电子示波器的功能，可以显示电信号的波形，也可以测量瞬时信号，有直观性，电子示波器还可以精确复现作为时间函数的电压波形（横轴为时间轴，纵轴为幅度轴），这是电压表所做不到的。可以观察到高速变化的波形的细节，也可描绘出任意二个电压或电流的函数关系，我们不仅可以从示波器上观察电压的波形，也可以读出电压信号的幅度、频率及相位等参数。
六、实验心得及其他
1.函数信号发生器：通过设施波形及其频率，幅度，相位传出电信号。
2.双踪示波器的使用：与函数信号发生器连接，调节旋钮使图像处于最佳位置，通过读格子数得到波形的性质。
3.减小误差的方法：
示波器屏上的波形大小要适中，使得读数尽量精确。
4.李萨如图：将被测频率的信号和频率已知的标准信号分别加至示波器的Y轴输入端和x轴输入端，在示波器显示屏上将出现一个合成图形，这个图形就是李萨如图图形。李萨如图图形随两个输入信号的频率、相位、幅度不同，所呈现的波形也不同。②用李沙育图形测频率是基于比较法。③当x 偏转板上无扫描信号时，在荧光屏上没有光点或波形
5.通过本次实验我学到了一些实际的操作，让我认识到实践和理论的相结合非常重要。
6.示波器波形不稳定的原因：固定频率的波形，图像不稳定是因为触发脉冲电平及扫描时基范围设置不合适。突发型或者频率变化很大的波形也会造成图像不稳定。还有可能的原因是测量线（包括探头或者仪器本事）或者电路本身发生的波形就不稳定。
