全厂防腐涂装技术说明

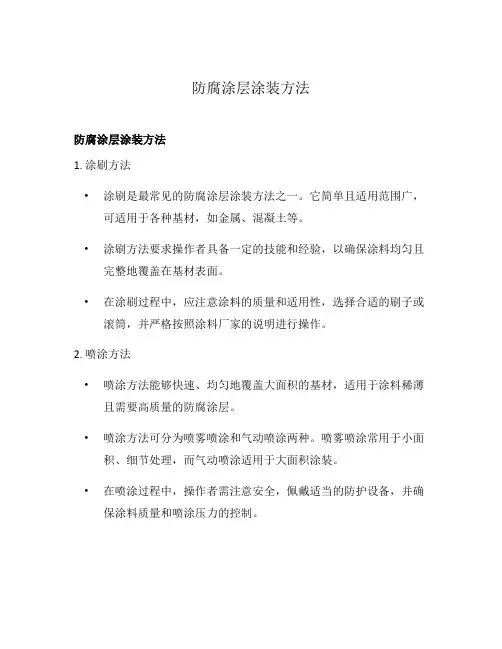

防腐涂层涂装方法防腐涂层涂装方法1. 涂刷方法•涂刷是最常见的防腐涂层涂装方法之一。

它简单且适用范围广，可适用于各种基材，如金属、混凝土等。

•涂刷方法要求操作者具备一定的技能和经验，以确保涂料均匀且完整地覆盖在基材表面。

•在涂刷过程中，应注意涂料的质量和适用性，选择合适的刷子或滚筒，并严格按照涂料厂家的说明进行操作。

2. 喷涂方法•喷涂方法能够快速、均匀地覆盖大面积的基材，适用于涂料稀薄且需要高质量的防腐涂层。

•喷涂方法可分为喷雾喷涂和气动喷涂两种。

喷雾喷涂常用于小面积、细节处理，而气动喷涂适用于大面积涂装。

•在喷涂过程中，操作者需注意安全，佩戴适当的防护设备，并确保涂料质量和喷涂压力的控制。

3. 粉末涂装方法•粉末涂装方法是一种静电喷涂技术，常用于金属基材的防腐涂层。

它具有高附着力和均匀分布的特点。

•粉末涂装方法适用于大批量涂装，可以实现高效的自动化生产。

•在粉末涂装过程中，需要注意粉末涂料的选择和固化条件的控制，以确保涂层的质量和耐久性。

4. 浸漆方法•浸漆方法适用于小型或复杂形状的基材，如管道、容器等。

它可以实现基材全面浸润，形成均匀的防腐涂层。

•浸漆方法要求操作者具备高度的技术和经验，以确保涂料在浸漆槽中的使用和回收，以及浸漆时间的控制。

•在浸漆过程中，应注意涂料的稳定性和涂布量的控制，以及后续的固化处理。

5. 热喷涂方法•热喷涂方法利用高温将涂料熔化并喷涂到基材表面，形成坚固的防腐涂层。

•热喷涂方法适用于耐高温、耐腐蚀的涂料，可用于金属、陶瓷等基材的防腐涂装。

•在热喷涂过程中，需要注意操作者的安全和设备的稳定性，以及熔化涂料的温度和喷涂距离的控制。

以上便是几种常见的防腐涂层涂装方法，操作者在选择合适的涂装方法时，应根据基材的特性、涂料的性质和工程需求等因素进行综合考虑。

为了获得高质量的防腐涂层，操作者需具备相关的技术和经验，并严格按照涂料厂家的操作指南进行操作。

6. 热浸镀方法•热浸镀方法是将金属基材浸入熔化的金属液体中，使液体中的金属与基材表面反应形成覆盖层的涂装方法。

重防腐涂料施工方法及技术要求一、涂装前的准备及要求1.涂装前应对被涂表面进行处理，将污物清理干净，经检查合格方可涂装。

2.防腐涂料应有产品质量合格证，产品符合出厂质量标准。

过期的涂料必须经检查合格后，方可使用，必要时应进行小样试涂。

3.不同种类的涂料，如需混合调配使用，应经实验确定，不同品种涂料不可掺和使用4.使用稀释剂时，其种类和用量应符合涂料生产厂标准规定。

配制涂料时，应搅拌均匀，必要时可用细钢丝筛网过滤后使用。

5.设备和管道的焊缝必须在热处理(需要热处理时)、强度试验、气密试验合格后才能涂装。

二、喷砂处理规定1.采用喷砂处理时，应采取妥善措施，防止粉尘扩散。

2.压缩空气应干燥洁净，不得含有水分和油污，并经一下方法检查合格后方可使用:将白布或者白漆板置于压缩空气流中1分钟，其表面用肉眼观察应夫油、水等污迹。

空气过滤器的填料应定期更换，空气缓冲罐内积液应及时排出。

3.磨料应具有一定的硬度和缓冲韧性，磨料必须净化，使用羊应经筛选，不提含有油污的天然砂应选用质坚有棱的金刚砂、石英砂、硅质河沙等，其含水量不应大于1%，严禁使用海砂。

4.喷砂处理薄钢板时，磨料粒度和空气压力应适应。

5.要求达到Sa3级和Sa2级时，不宜使用河砂作为磨料。

6.当喷嘴出口端的直径磨损超过内径的20%时，喷砂嘴不应继续使用。

7.磨料需重要使用时，必须符合有关规定。

8.磨料的堆放场地及施工现场应平整、坚实、防止磨料受潮、雨淋或是混入杂质。

9.表面不作喷砂处理的螺纹、密封面及光洁面应妥善保管，不得受损。

10.喷砂作业时，储罐金属表面温度必须高于空气露点温度3℃以上，否则应停止作业。

三、涂料的施工规定1.涂料防腐蚀工程的原材料质量，应符合相关规范的规定。

2.腻子、底漆、中间过渡漆、面漆、罩面漆应根据设计文件规定或产品说明书配套使用。

不同厂家、不同品种的防腐涂料，不宜掺和使用。

3.施工环境温度宜在5℃-38℃，相对湿度不宜大于85%(漆酚防腐漆除外)，被涂物表面的温度至少应比露点温度高3℃。

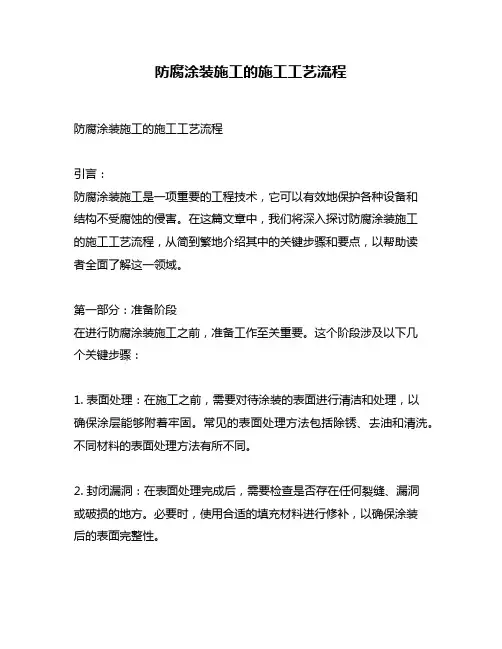

防腐涂装施工的施工工艺流程防腐涂装施工的施工工艺流程引言：防腐涂装施工是一项重要的工程技术，它可以有效地保护各种设备和结构不受腐蚀的侵害。

在这篇文章中，我们将深入探讨防腐涂装施工的施工工艺流程，从简到繁地介绍其中的关键步骤和要点，以帮助读者全面了解这一领域。

第一部分：准备阶段在进行防腐涂装施工之前，准备工作至关重要。

这个阶段涉及以下几个关键步骤：1. 表面处理：在施工之前，需要对待涂装的表面进行清洁和处理，以确保涂层能够附着牢固。

常见的表面处理方法包括除锈、去油和清洗。

不同材料的表面处理方法有所不同。

2. 封闭漏洞：在表面处理完成后，需要检查是否存在任何裂缝、漏洞或破损的地方。

必要时，使用合适的填充材料进行修补，以确保涂装后的表面完整性。

第二部分：底涂施工底涂是防腐涂装的重要组成部分，它为上层涂层提供了可靠的基础。

以下是底涂施工的关键步骤：1. 底涂选择：根据具体情况，选择适合的底涂产品。

不同的底涂具有不同的特性，例如附着力、抗腐蚀性能和耐候性等。

根据使用环境和需求进行选择。

2. 底涂施工：采用喷涂、刷涂或辊涂等手段进行底涂施工。

确保底涂均匀地覆盖在表面上，并按照涂装产品的使用说明进行施工。

第三部分：中涂施工中涂是在底涂之上施工的涂层，它进一步提供了腐蚀防护和装饰效果。

以下是中涂施工的关键步骤：1. 中涂选择：根据需求和环境条件选择适合的中涂产品。

中涂的选择应考虑耐腐蚀性、装饰效果和耐久性等因素。

2. 中涂施工：采用与底涂施工类似的方法进行中涂的施工。

确保中涂均匀地覆盖在底涂之上，并按照产品说明进行涂装。

第四部分：面涂施工面涂是防腐涂装的最后一道工序，它提供了最终的表现效果和防护层。

以下是面涂施工的关键步骤：1. 面涂选择：根据需求选择合适的面涂产品。

面涂具有各种颜色、光泽度和涂层厚度等不同特性。

根据需要进行选择。

2. 面涂施工：采用适当的方法对表面进行面涂施工，如喷涂或刷涂。

确保面涂均匀、光滑，并按照产品说明进行施工。

钢结构防腐涂装作业指导书1.总则1.1 目的为避开出现质量问题,进一步加强公司对钢结构涂装质量的管理,做到技术先进、经济合理、平安适用、确保质量,特制定本作业指导书.1.2 适用范围:各种钢结构厂房,仓库,市场及钢网架等钢结构建筑.1.3 本技术规程规定了钢结构制造中须要执行的技术要求,对于加工制造中一般公认基本的工艺要求,本技术规程未做要求.1.4 本技术规程未做规定者应符合下列国家标准:《钢结构工程及验收规范》GB50205－2001,《门式刚架轻型房屋钢结构技术规程》CECS102:2002,1.施工准备1.1材料要求1.1.1钢结构防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行国家产品标准和设计要求.1.1.2钢结构防火涂料的品种和技术性能应符合设计要求,并应经过有资质的检测机构检测符合国家现行有关标准的规定.1.1.3钢结构涂料的进场验收除检查资料文件外,还要开桶抽查.作业条件a.钢结构一般涂料涂装工程应在钢结构构件组装、预拼装或钢结构安装工程检验批的施工质量验收合格后进行。

b.钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构一般涂料涂装检验批的施工质量验收合格后进行。

c.涂装时的环境温度和相对湿度应符合涂装产品说明书的要求,当产品说明书无要求时环境温度宜在5~38º之间,相对湿度不应大于80%.涂装时构件表面不应有结露;涂装后4h内应爱惜免受雨淋.限制空气的相对湿度,并不能完全表示出钢材表面的干湿程度.«建筑防腐蚀工程施工及验收规范»(BG50212-2002)规定需高于空气露点温度3º.露点值查对表2.操作工艺2.1钢结构涂装生产工艺流程图:涂装工艺要求如下:2.2涂装前钢材表面除锈质量应符合设计要求和国家现行标准的规定.2.2.1喷沙、抛丸除锈应除至露出金属灰白色为止,并应留意喷均,不得有局部黄色存在。

2.2.2酸洗除锈应除至钢材表面全部呈灰白色为止,并应清洗干净,保证钢材表面无残余酸液存在,酸洗后宜做磷化底漆.2.2.3手工或半机械化除锈应除至露出钢材表面为止.2.3能判定基层油漆质量是否符合设计要求及国家现行标准规定.a.涂层遍数及涂层干漆膜厚度应符合设计要求,每遍涂层干漆膜厚度允许偏差为5μm。

设备防腐刷漆标准-概述说明以及解释1.引言1.1 概述设备防腐刷漆是一项重要的工艺，可以有效地保护设备免受腐蚀和氧化的侵害。

在各种工业领域，如石油化工、航空航天、制药等，设备防腐刷漆被广泛应用。

通过刷漆的方式，可以形成一层坚固的保护膜，以抵御来自外部环境的侵蚀。

本文主要介绍设备防腐刷漆的标准要求和工艺流程。

其中，标准要求部分将详细探讨刷漆所需的涂层材料、涂装厚度、表面处理等方面的要求。

同时，我们还将介绍刷漆工艺流程，包括底漆涂装、中间漆涂装和面漆涂装的步骤和注意事项。

通过阅读本文，读者将能够全面了解设备防腐刷漆的重要性以及实施该工艺所需的标准要求和工艺流程。

同时，我们还将探讨该标准在实际应用中的效果，以及对未来设备防腐刷漆标准的展望。

通过提高设备防腐刷漆标准的实施水平，我们能够更好地保护设备，延长其使用寿命，减少生产事故的发生。

在本文的结尾，我们将对设备防腐刷漆标准的重要性进行总结，并对其在未来的应用前景进行展望。

我们相信，通过本文的介绍，读者将能够更好地理解设备防腐刷漆标准的意义和价值，并为相关行业的发展做出积极的贡献。

文章结构部分内容可以如下所示：1.2 文章结构本文分为三个主要部分，分别是引言、正文和结论。

引言部分主要介绍了本文的背景和目的。

首先概述了设备防腐刷漆的重要性，解释了为什么需要关注设备防腐刷漆的标准。

然后介绍了文章的结构，提供了读者对全文内容的整体了解。

最后，明确了本文的目的，即介绍设备防腐刷漆的标准要求和工艺流程，并探讨其实际应用和未来展望。

正文部分包括了设备防腐刷漆的重要性、标准要求和工艺流程的详细介绍。

在2.1节中，将阐述设备防腐刷漆的重要性，包括延长设备寿命、保护设备外观和保障设备安全等方面。

在2.2节中，将介绍设备防腐刷漆的标准要求，包括涂料选择、涂层厚度、涂覆工艺等方面的规定。

在2.3节中，将详细阐述设备防腐刷漆的工艺流程，包括表面处理、底漆涂覆、中间涂层和面漆涂覆等步骤。

目录一、防腐涂料的涂装技术要求 (1)1、构件外表处置方案 (1)2、涂装体系的设计要求 (1)3、涂装质量 (1)4、涂装工艺技术要求 (2)二、防火涂料的涂装技术要求 (5)1、钢布局涂料涂装前的筹办 (5)2、涂装说明 (6)3、防火涂料施工要点 (7)4、涂装过程中的安然办法 (7)涂装方案〔防腐、防火〕一、防腐涂料的涂装技术要求1、构件外表处置方案2、涂装体系的设计要求3、涂装质量控制涂层外不雅：涂层平整、饱满、无流挂。

膜厚要求：总膜厚测量成果，85%以上测点膜厚值等于或大于方案规定值，最低膜厚不低于规定值的85%。

钢构件的外表处置a、技术数据⑴喷砂除锈：Sa2.5级；ST3级；⑵外表粗拙度40～80μm；⑶施工的环境：温度5-38℃，相对湿度30-85%；b、钢材外表处置的操作方法及技术要求4、涂装工艺技术要求1〕、涂装前筹办构件在涂装前，应按涂装工艺的要求，对构件进行焊渣、焊接飞溅物及污垢清理等，并按设计要求对构件外表进行抛丸除锈处置。

外表处置要求达到Sa2.5级，除锈等级按GB8923-88 涂装前钢材外表锈蚀等级和除锈等级。

2〕、涂装工艺及技术办法按照工程设计规定，涂装采用办法如下：1、涂装工艺方案：工厂内先涂底漆两遍、中间漆一遍，现场涂刷一道中间漆和两道面漆。

2、现场施工方法:工地现场油漆补涂采用手工刷涂。

〔1〕、现场桁架拼装杆件焊缝处在补刷防腐涂装底漆之前，先对焊缝处进行打磨除锈，锈迹、焊渣清理干净之后进行两遍无机富锌底漆补刷。

以上工序完成之后，再对所有构件统一进行一遍环氧云铁中间漆涂刷，然后进行防火涂料涂装，最后进行面漆涂装。

〔2〕、在拼装过程中有个别杆件油漆磨损，在涂刷中间漆之前先补刷防腐底漆。

〔3〕、拼装桁架杆件中有少数杆件沾有油污，在涂刷施工前先用清洁剂擦拭干净后在进行涂装。

3、钢构件涂装工艺控制要点〔1〕、施工条件:气温5℃～35℃,相对湿度≤85%,在有雨、雾和较大尘埃条件下不成施工，底材温度大于60℃时暂定施工。

钢结构防腐涂装技术工艺近年来中国经济高速发展，大量的钢结构建筑在全国各地兴起，钢结构纵然有许多的优点，但生锈腐蚀是一个致命的缺点。

钢结构防腐涂装施工就越显的重要。

标签：钢结构;生锈腐蚀;防腐涂装钢结构是土木工程的主要结构形式之一，钢结构的特点：轻质高强，塑性和韧性好、制作简便、施工周期短，使钢结构得到广泛的应用，但由于钢结构耐腐蚀性差的缺点，降低钢结构的强度和承载能力，严重影响了钢结构的安全性和耐久性，因此，做好防腐涂装工作是钢结构建筑的重要工作。

1、钢结构的腐蚀原因钢材由于和外界介质相互作用而产生的损坏过程称为也叫“钢材锈蚀”。

钢结构腐蚀的诱因很多，通常分为化学腐蚀和电化学腐蚀。

实际工程中，绝大多数钢材锈蚀是电化学腐蚀或化学腐蚀与电化学腐蚀同时作用的结果。

影响因素：①湿度。

湿度是决定大气腐蚀类型和速度的基本因素，相对湿度达60%（临界湿度）以上时，铁的腐蚀急速增加。

湿度越大，一般大气的腐蚀性越强。

②降水量。

雨水的冲刷，从冲掉腐蚀介质而言，起有利作用：但雨水又能破坏腐蚀产物的保护层，促进腐蚀的进行。

③温度。

日气温变化越大，腐蚀越严重。

④日照量。

日照使钢材保护层涂料老化起间接的破坏作用。

⑤大气污染物质。

大气中若存在SO2、海盐粒子、固体尘粒，则腐蚀加重。

因此，一般来说工业区腐蚀最严重，沿海地区次之，而内防无污染工业的地区腐蚀最小。

2、钢结构的锈蚀处理钢材表面锈蚀和除锈等级标准为国家标准GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。

根据锈蚀的不同程度，锈蚀分四个等级：A级钢材表面完全覆盖粘附的氧化皮，几乎无铁锈。

B级钢材表面已经开始锈蚀，氧化皮开始呈片状脱落。

C级钢材表面上的氧化皮已锈蚀，或可刮除，但裸眼可看到轻微锈点。

D级钢材表面上的氧化皮已锈蚀剥落，裸眼可看到大量锈点。

基面清理除锈质量的好坏，直接关系到涂层质量的好坏。

因此涂装工艺的基面除锈质量分级达到要求。

为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。

钢结构除锈防腐刷漆施工技术规范及验收标准全套一、钢结构防腐施工技术规范1、钢结构表面清理除锈1.1 表面除锈前先将有积灰积块的地方，使用专用工具将积块打碎清理,利用铲刀、小铁锤等除去钢材表面上松动、翘起的氧化皮，疏松锈蚀的涂层及其它污物清理干净。

1.2 钢结构防腐表面必须打磨至St2级及以上标准，以便新的油漆涂装后更好的咬合。

1.3 钢结构本体表面除锈后要及时用吸尘器、毛刷等工具进行清理,验收合格后才能进行底漆涂装，验收不合格的地方必须重新打磨除锈达到规定标准方可涂漆。

2、油漆选用及漆膜厚度2.1 为保证防腐质量，建议选用知名品牌油漆。

2.2 设备防腐油漆喷涂需按照两底两面执行，每层油漆干膜厚度不小于30μm,油漆干膜总厚度不小于120μm o3、油漆涂装3.1 油漆领用需核实颜色与原设备一致，施工前进行试刷确认。

3.2 表面处理验收合格后，室外设备需在6小时内，室内需在8小时内进行底漆涂装，以免设备返锈。

如有返锈需重新打磨除锈后方可施工。

3.3 油漆稀释剂配兑严格按照产品说明书要求配制，根据工程量配料。

3.4 涂装前要做好其他设备的保护，以免造成油漆滴、溅。

3.5 涂装可采用人工手刷和机器喷涂方式，人工手刷时，将刷子或滚筒的2/3沾上油漆，拿出时，有油漆的一边向上进行涂刷。

死角位置涂漆时，用刷或滚筒尖沾上油漆作来回弹拍涂装。

使用后的漆刷或滚筒要及时用稀料洗干净，以免刷毛变硬，刷柄要保持清洁。

3.6 涂装按自上而下，先里后外的Jll三进行，涂装时应精心操作，涂层均匀一致，不允许有针孔、气泡、裂纹、脱落、流挂、漏涂等缺陷，面漆要求均匀、光亮、完整。

3.7 涂刷施工的适宜温度应在5-35。

C之间，相对湿度须小于85%,露点温度3。

（：以上。

风、雨、雪、雾和较大风尘天气环境，杜绝施工。

3.8 进行每一道涂装工序时，需待上道漆膜达到表干后，再进行下道涂料的涂装，以防止出现漆膜起皱、桔皮等质量缺陷。

出现质量问题后应先查明原因，再根据质量问题种类进行修补，修补完工合格后，再进行下道工序。

集装箱防腐涂料及涂装技术标准集装箱防腐涂料及涂装技术标准一、引言随着国际贸易的不断发展，集装箱运输逐渐成为现代化国际物流的重要组成部分。

由于集装箱在运输过程中需面对不同的气候、环境条件以及物理力学因素的影响，因此，为了保护集装箱不受腐蚀，提高其使用寿命和运输安全性能，采用防腐涂料及涂装技术在集装箱上进行涂装处理成为一项必要的工作。

本文旨在制定集装箱防腐涂料及涂装技术标准，以确保集装箱的质量和运输安全。

二、防腐涂料的选择1. 根据集装箱运输的使用环境和气候条件，选择适合的防腐涂料，具有较好的防腐性能和耐候性能。

2. 防腐涂料应具有较高的附着力和硬度，以提高集装箱的耐磨性和抗刮伤性能。

3. 防腐涂料应具有较好的耐化学性能，以耐受不同货物的腐蚀作用。

三、防腐涂料的施工要求1. 集装箱涂装前必须进行表面处理，包括去除锈蚀和污垢，确保底材表面干净。

2. 防腐涂料的施工应在湿度和温度适宜的条件下进行，以保证涂层的质量。

3. 防腐涂料的涂装应均匀、连续、完整，涂层厚度应符合设计要求。

四、集装箱防腐涂装技术要求1. 钢结构集装箱的防腐涂装应按照国家标准进行，确保涂层的质量。

涂装过程中应遵循以下原则：a. 应采用喷涂、涂刷等涂装方法，确保涂层与基材的粘结力。

b. 集装箱的边缘、角部等易受损部位应加强涂装，防止锈蚀。

c. 涂装前应进行底漆处理，以增加涂层的附着力。

2. 非金属结构集装箱的防腐涂装应在设计、制造过程中采取相应的措施，确保集装箱的耐腐蚀性能。

a. 非金属结构的集装箱本身具有一定的抗腐蚀性能，但仍需进行适当的涂装处理。

b. 防腐涂装应在非金属材料的表面进行，保证涂层的质量。

3. 集装箱内部的防腐涂装应根据货物的性质和运输要求选择适当的涂料，确保货物不受腐蚀，并且涂料不会对货物产生污染。

五、质量检验和评定1. 对集装箱的防腐涂装进行质量检验，包括涂层的附着力、硬度、耐化学性等指标的测试。

2. 根据国家标准对防腐涂料进行评定，包括使用寿命、耐候性能、环境友好性等评定标准。

环氧玻璃鳞片防腐涂料安全技术说明环氧玻璃鳞片防腐涂料是一种用于防护金属表面的特殊涂料，具有防腐、防水、耐化学物质侵蚀等优良特性。

在使用环氧玻璃鳞片防腐涂料时，需要注意以下安全技术说明：1. 防护措施：- 在涂装过程中，应戴上防护手套、护目镜和防护服，以防止涂料接触皮肤、眼睛和衣物。

- 通风良好的作业场所可以有效减少涂料气味和有害物质的浓度，同时减少火灾和爆炸的风险。

2. 前期准备：- 在使用涂料之前，应检查包装标签和说明书，了解涂料的特性、使用方法和安全注意事项。

- 准备好所需的工具和设备，如喷漆枪、搅拌棒、薄胶带等。

3. 涂料使用：- 在使用涂料前，应进行充分的搅拌，确保涂料各成分充分混合均匀。

- 遵循涂料使用说明，按照推荐的厚度和涂布次数进行涂覆。

- 避免过度涂布，以避免涂膜出现起皮、龟裂等问题。

- 避免饱和涂料过多垂流，可以采用适当的施工速度和技术，如尽量缩小涂料施工角度，控制好涂料的喷射方向和压力。

4. 废弃物处理：- 涂料施工结束后，不要将涂料随意倒入下水道或城市排水系统中，以免对环境造成污染。

- 废弃涂料应按照当地法规进行处理，通常是将其送至专门的废弃物处理中心进行处理。

5. 储存和保养：- 将未使用完的涂料密封保存在阴凉、干燥、通风良好的地方，远离火源和高温，避免露天曝晒。

- 注意保存涂料的有效期限，过期涂料可能会出现性能下降，甚至失效的情况。

总之，在使用环氧玻璃鳞片防腐涂料时，应严格按照使用说明和安全注意事项进行操作，确保人身和环境安全。

如有必要，可在施工前咨询专业人员或相关技术支持。

1）、施工工艺流程：2）、施工方法金属构件生锈程度的等级将未经表面处理的钢结构表面锈蚀状态分为A、B、C、D四级。

A级：金属结构表面完全覆盖着完整黑皮，无红铁锈或仅出现少量的红铁锈。

B级：金属结构表面开始锈蚀，部分黑皮已剥落，出现红铁锈。

C级：金属结构表面已产生全面性锈蚀，大部分黑皮已剥离或呈非常松懈状态。

D级：黑皮已完全剥落，金属结构表面已产生许多锈孔，呈全面性严重腐蚀状态。

表面除锈清洁度采用手工或电动工具除锈法。

1)手工或电动工具除锈法：B-St1级：使用钢刷来处理一些蓬松的铁锈和松懈的黑皮，直到刷不出铁锈为止，处理完成后再用溶剂清理B-St2级：需借助于强力机械来处理表面针孔、大部分松懈黑皮、浮锈及其它异物，然后用吸尘器、压缩空气或毛刷等将灰尘除去，处理后表面若没有得到光泽，仍须再用溶剂清洗。

B-St3级：使用电动工具、钢刷或研磨机处理表面针孔、锈孔及异物，并经过清除灰尘后表面出现有金属光泽，然后再用溶剂清理。

2)表面处理钢结构表面的浮锈、松懈黑皮及异物用铲具、砂石、刮刀、砂纸和电动工具清除。

钢结构表面的油脂、漆痕，先用溶剂清洗除去，若表面尚有层叠的铁锈附著时，再用电动工具、钢刷或其它工具清除。

焊接焊缝附近的焊接飞溅、焊珠等须用电动工具或钢刷清除干净。

除锈完成后，应将表面附留的尘垢和杂物清净，若尚有残留油脂，应使用溶剂清洗。

3）、油漆施工方法及注意事项油漆施工环境：1）雨天、雾天及相对湿度高于80%时，除另有特别配方或规定外，不得进行室外油漆作业。

2）油漆工程施工时的环境温度不低于+10℃，相对湿度不大于60%3）钢结构防腐严禁在雨天、雪天、五级风及以上天气时施工。

4）施涂油漆后，4h内严禁雨淋。

5) 刷涂时构件不得有结露。

油漆混合及稀释：二液或二液一粉型油漆调配，依据要求比例缓慢将硬化剂加入主剂中不断搅拌，如有粉剂分开包装时，最后再将粉剂加入，并在规定时间内用完。

稀释剂用量一般不超过10%，以免影响遮盖性能及漆膜厚度。

钢结构防腐防火涂料施工工艺1.涂装要求：1.1.表1钢结构防腐油漆部位涂料类型品种油漆名称道数漆膜厚度（μｍ）厂房钢结构环氧聚氨酯底漆环氧富锌底漆270中间漆环氧云铁中间漆2100面漆聚氨酯面漆270 1.2.表2钢结构防火油漆类别名称编号构造做法附注金属面油漆超薄涂型防火漆油291、清理基层，除锈等级不低于Sa2.5或St3级2、刷环氧防锈漆3、喷底层涂料2～3遍，每遍厚度≤2.5，最厚一遍抹平4、喷面层涂料1～2遍防火涂料耐火极限按规范计算或查表，决定涂料遍数。

（注：建筑防火设计：建筑耐火等级二级，钢梁要求耐火极限不小于2小时，屋面水平支撑、系杆及隅撑耐火极限不小于1.5小时。

）1.3.材料性能要求1) 所用底漆、封闭漆、中间漆、面漆成分性能应与防火涂料相容，不应与防火涂料产生化学反应；各层涂装油漆物理性能指标应满足国家相应标准要求；2) 防火涂料应采用室内用防火涂料，并不应对钢结构有腐蚀作用，选用的防火涂料必须有国家检测机构对其耐火性能认可的检测报告及生产许可证，并满足《钢结构防火涂料》GB14907-2002及《建筑钢结构防火技术规范》CESE 200: 2006等现行标准的技术要求；3）所选用防火涂料的粘结强度不小于0.5Mpa(粘结力其它要求按照相关规范执行)；4）防火涂料应通过国家认可的检测机构检测和认证并通过相关的耐老化检测报告；5）面漆附着力应该满足1级；6）选用的涂装材料应互相匹配，避免发生化学反应。

2.防腐涂装施工：2.1.施工准备2.1.1.材料准备1）材料须有产品合格证、质量检验报告及产品说明书等书面证明文件，且不能超过质保期。

2）对所用防腐材料，应遵照产品说明书进行搭配使用，不得随意改变配比。

3）所用封闭漆、中间漆成分性能应与底漆，防火涂料相容，不应与防火涂料产生化学反应；各层涂装油漆物理性能指标应满足国家相应标准要求；4）材料进场后，报监理工程师进行验收，合格后方准投入本工工程使用。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

钢结构防腐涂装工艺流程钢结构工业的建设突飞猛进，而钢结构构件防腐涂装质量涉及到结构的安全性、耐久性和美观性，施工质量尤为重要，现就钢结构构件防腐涂装的施工要点作简要介绍：1、施工准备(1)根据设计图纸要求，选用底漆及面漆。

(2)准备除锈机械，涂刷工具。

(3)涂装前钢结构、构件已检查验收，并符合设计的除锈要求。

(4)防腐涂装作业应具有防火和通风措施，防止火灾和人员中毒事故。

2、工艺流程基面清理→底层涂装→面漆涂装。

3、这抛丸除锈及涂装施工3.1 基面清理(1)钢结构工程在涂装前先检查钢结构制作、安装是否验收合格。

涂刷前将需涂装部位的铁锈、焊缝飞溅物、油污、尘土等清除干净。

(2)为保证涂装质量，采用自动抛丸除锈机进行除锈。

该除锈方法是利用压缩器的压力，连续不断地用钢丸冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。

这种方法是一种效率高，除锈彻底，比较先进的除锈工艺。

3.2 底漆涂装(1)控制油漆的粘度、稠度、稀度，兑制时充分的搅拌，使油漆色泽、粘度一致。

(2)喷第一层底漆时涂刷方向应保持一致，接搓整齐。

(3)喷涂漆时底时采用勤移动、短矩离的原则，防止喷漆太多而流坠。

(4)待第一遍干燥后，再喷第二遍，第二遍喷涂方向与第一遍方向垂直，这样会使漆膜厚度均匀一致。

(5)喷涂完毕后在构件上按原编号标注，重大构件还需要标明重量、重心位置和定位标号。

3.3 面漆涂装(1)涂装材料应按设计要求，不得随意改换品种，并应注意底层和面层涂料的性质相容。

(2)面漆涂装需待现场安装结束后才进行，同样在涂装面漆前需对钢结构表面尘土等杂物进行处理。

(3)面漆调制需选择颜色一致的面漆，兑制稀料合适，面漆使用前要充分搅拌，保持色泽均匀，其工作粘度、稠度应保证涂装时不流坠，不显刷纹。

(4)面漆在涂装过程中应不断搅和，施工方法与方向底漆涂装相同。

4、涂层检查与验收(1)涂装后处理检查，应该是涂装颜色一致，色泽鲜明光亮，不起邹皮，不起疙瘩。

防腐涂装施工工艺要点1、施工工艺表面预处理→表面预处理检验→钢管内壁涂料涂装→钢管内壁涂装检验→钢管外壁水泥浆涂装与检验2、施工要点（1）表面预处理① 压力钢管内外壁金属表面采用喷射除锈，在相对密封房内进行施工。

其除锈等级符合GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》标准中规定的212Sa 级。

埋管外壁金属表面除锈等级符合GB8923-88中规定的Sa1级。

表面粗糙度符合招标文件技术条款第11.7.2条规定。

② 对于涂层缺陷的局部修理可采用手工和动力除锈，其表面清洁度等级应达到GB8923中规定的St3级。

③ 采用干燥清洁且有棱角无杂质的棱角钢砂，粒径均为0.8～1.5mm 。

④ 表面预处理施工气候条件要求：a ．空气相对湿度不得低于85%。

b ．基体金属表面温度不得低于露点以上3℃。

c ．在不利的气候条件下，采用有效措施，如遮盖、采暖或输入净化、干燥的空气等措施，以满足对工作环境的要求。

⑤ 喷射除锈所用的压缩空气必须经过冷却装置及油水分离器处理。

并定期清理油水分离器。

⑥喷射除锈前预备工作：a．金属表面上的焊渣、焊疤、毛刺等缺陷应清理完毕。

b．彻底清洗钢管表面上的油脂等有机杂质。

⑦喷射处理工艺参数：a．距离：喷嘴到基体金属表面宜保持100～300mm的距离。

b．角度：喷射方向与基体表面法线的夹角以15°～30°为宜。

c．喷嘴：因为磨损，孔口直径增大了25%时宜更换喷嘴。

⑧喷射处理操作完毕后，不得用手触摸已处理过的钢管金属表面。

并用吸尘器或干燥、无油的压缩空气清除钢管金属表面上的浮尘和碎屑。

（2）表面预处理检验①表面清洁度和表面粗糙度的评定，均应在良好的散射日光下或照度相当的人工照明条件下进行。

②涂层质量检验按照施工设计图纸和招标文件技术条款11.7.4条的要求。

③认真做好表面预处理的质量检验工作，并填好质量记录。

（3）钢管内壁涂料涂装①钢管内壁表面预处理质量评定合格后应及时进行涂装施工，涂料涂装宜在4h内完成，晴天或不太潮湿的天气，涂装工作应在8h内完成。

合成框架除锈、防腐工程施工方案建设方：陕西金巢能源化工技术有限公司编制方：编制时间： 2014年1月26日目录一、编制依据二、工艺流程三、质量标准四、成品保护五、安全环保措施及注意事项合成框架防腐涂装专项施工方案一、编制依据:1.《涂装技术术语》（GB8264-1987）2.《大气环境腐蚀性分类》（GB/15957-1995）3.《漆膜厚度测定法》（GB1764）4. 《建筑防腐蚀工程施工及验收规范》（GB 50212━2002）5.《施工现场临时用电安全技术规范》（JGJ46-88）6.《建筑施工高处作业安全技术规范》（JGJ80-91）7.《建筑机械使用安全技术规程》（JGJ33-2001）8.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）9.《建筑施工安全检验标准》（JGJ59-99）本项目除应执行以上标准和规范外，相应符合国家现行的有关标准和规范的规定。

二、工艺流程：基面清理（除锈）→底漆涂装两道→面漆涂装两道→检查验收。

施工环境要求：温度：最低4℃，最高35℃，至少要高于露点℃相对湿度：最高85%（雨天或三级以上的大风天，不允许施工。

施工结束后8小时内不可遇雨，雨后1～2天须待基材干燥后方能进行再次施工）（一）基面清理：1、建筑结构工程的油漆涂装应在钢结构安装验收合格后进行。

油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。

2、基面清理除锈质量的好坏，直接关系到涂层质量的好坏。

涂装工艺的基面除锈质量要求必须达到除锈等级Sa2.5,粗糙度达到Rz40～70μm3、为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。

3.1、抛丸除锈，它是利用高速旋转(2000转/分以上)的抛丸器的叶轮抛出的铁丸(粒径为0.3～3mm的铁砂)，以一定角度冲撞被处理的物件表面。

此法特点是：质量高，但只适用于较厚的，不怕碰撞的工件。

3.2、酸洗除锈，它是把需涂装的钢构件浸放在酸池内，用酸除去构件表面的油污和铁锈。

11.8防腐涂层11.8.1总则1、本规程适用于混凝土内壁接触污水的聚氨酯防腐涂料和预埋钢构件的防腐工程。

2、防腐蚀涂料工程施工应在基层质量检验合格的基础上进行。

3、防腐蚀涂料工程施工的安全技术、劳动保护、防火措施等相关事项必须按国家有关规定执行。

4、承包商应将防腐保护涂层的全部资料提交项目监理批准。

11.8.2防腐范围1、污水处理构筑物的迎水面，即池内壁的范围内应要设置防腐保护涂层。

2、预埋钢构件表面处理。

11.8.3材料本规程规定使用的材料种类为混凝土内壁污水聚氨酯防腐涂料、预埋钢构件污水交联型高氯化聚乙烯防腐涂料和复合层防腐蚀涂料配套品种。

混凝土内壁污水聚氨酯防腐涂料的主要技术指标应符合产品规定的技术指标（见表3-8-1）。

钢结构污水交联型高氯化聚乙烯防腐涂料的主要技术指标应符合产品规定的技术指标（见表3-8-2）。

耐厚面漆、耐人工老化试验1000小时，粉化0级，变色2级。

防锈漆与面漆不咬底，复合层盐雾试验1000小时，无锈斑、不起泡、不开裂、不掉粉。

在污水工程中用的聚氨酯防腐涂料、交联型高氯化聚乙烯防腐涂料，其性能必须符合产品规定的技术标准及有关要求，具备生产厂的质量保证书，并经施工单位验收合格方可使用。

混凝土内壁防腐涂料工程中所用的腻子应与混凝土有较好的粘结性能、干燥要快，抗碱渗透底漆必须与基面和涂料有好的结合力。

11.8.4基层1、混凝土基层混凝土基层的质量要求应符合《建筑装饰装修工程质量验收规范》GB50210-20D1混凝土基层表面，不得有残留沾污物。

基层不得有裂缝或凹凸缺陷现象。

旧基层不得有风化现象。

混凝土基层涂刷溶剂型涂料时，其含水率不得8大％于。

2、钢结构基层手工和电动工具除锈其，表面应无油脂和污垢无，附着不牢的氧化铁铁、锈和旧涂料层等物。

喷砂或抛射除锈，其表面应无油脂、污垢、氧化皮、铁锈和涂层等物。

3、混凝土基层处理和检查起壳、裂缝、缺棱掉角，凹凸不平、脚手支撑点应修补平整并，按规定养护。
