第十三章 电磁感应与电磁波初步单元综合(练习题)(原卷版)

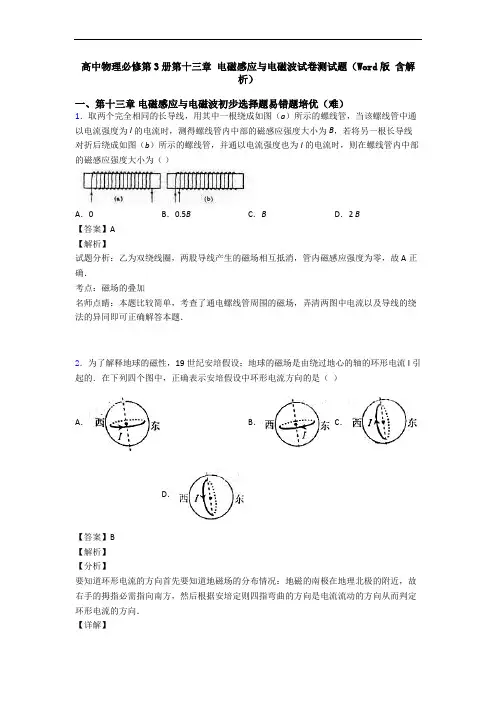

高中物理必修第3册第十三章电磁感应与电磁波试卷测试题（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B 正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。

现在O 点垂直纸面固定一根通有电流为I 0的直导线，当1230I I I I ===时，O 点处导线受到的安培力大小为F 。

已知通电长直导线在某点产生的磁感应强度大小和电流成正比，则（ ）A ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为4FB ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为3FC ．当201303I I I I I ===、时，O 点处导线受到的安培力大小为3FD ．当301203I I I I I ===、时，O 点处导线受到的安培力大小为2F【答案】C【解析】【分析】【详解】根据安培定则画出123I I I 、、在O 点的磁感应强度123B B B 、、的示意图如图所示当1230I I I I ===时，三根导线在O 点产生的磁感应强度大小相等，设为0B ，根据磁场叠加原理可知，此时O 点的磁感应强度为02B B =此时O 点处对应的导线的安培力002F B I L =AB ．由于通电长直导线在某点产生的磁感应强度大小和电流成正比，当102303I I I I I ===、时，则有 103B B =，230B B B ==根据磁场叠加原理可知，此时O 点的磁感应强度为04B B =此时O 点处对应的导线的安培力0042F B I L F '==故AB 错误；C ．当201303I I I I I ===、时，有203B B =，130B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故C 正确；D ．当301203I I I I I ===、时，有303B B =，120B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故D 错误。

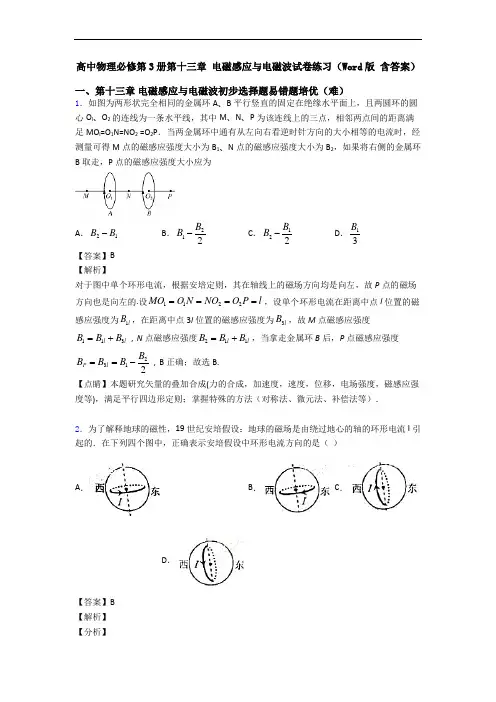

高中物理必修第3册第十三章 电磁感应与电磁波试卷练习（Word 版 含答案）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B - B ．212B B -C ．122B B -D ．13B 【答案】B 【解析】对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（ ）A ．B ．C ．D ．【答案】B 【解析】 【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.4．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（）A．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系B．用磁感线去研究磁场问题C．研究电流时，将它比做水流D．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定【答案】D【解析】【分析】【详解】A．这种研究方法叫控制变量法，让一个量发生变化，其它量不变，A错误；B．用磁感线去研究磁场问题的方法是建立模型法，使抽象的问题具体化，B错误C．将电流比做水流，这是类比法，C错误D．判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，即将电流的有无转化为灯泡是否发光，故是转化法，D正确。

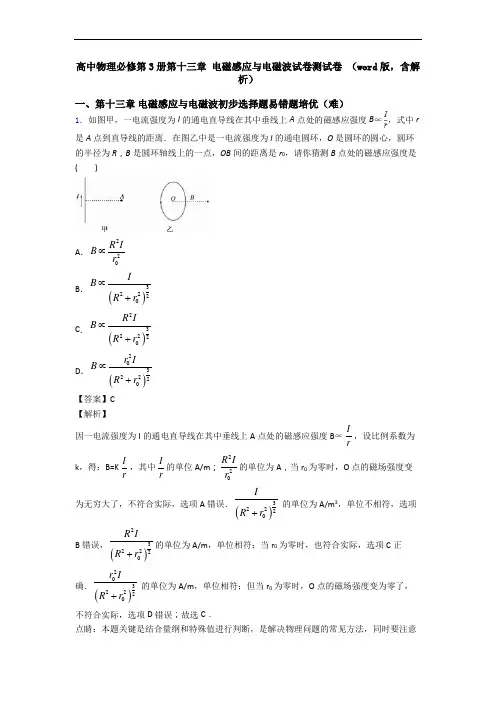

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷 （word 版，含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R IB r ∝B ．()32220IB Rr∝+C ．()232220R IB Rr ∝+D ．()2032220r IB Rr∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ I r，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.3．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

高中物理必修第3册第十三章电磁感应与电磁波试卷训练（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

根据左手定则分析得到：I2受到的安培力F方向是沿半径背离圆心向外．所以D正确，ABC错误。

2．如下左图所示，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．3．如图所示为水平放置的两根等高固定长直导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是( )A．两导线之间存在相互吸引的安培力B．O点的磁感应强度为零C．O点的磁感应强度方向竖直向下D．a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】【分析】【详解】由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力．故A错误．由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下．故B错误，C正确．结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同．故D错误．故选C.4．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。

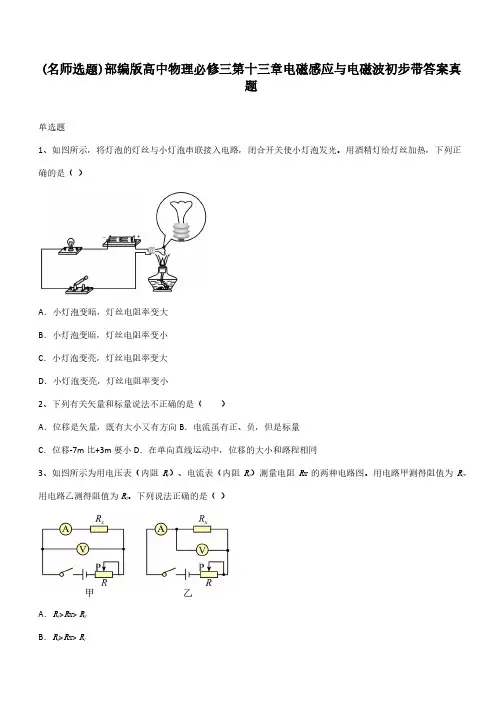

(名师选题)部编版高中物理必修三第十三章电磁感应与电磁波初步带答案真题单选题1、如图所示，将灯泡的灯丝与小灯泡串联接入电路，闭合开关使小灯泡发光。

用酒精灯给灯丝加热，下列正确的是（）A．小灯泡变暗，灯丝电阻率变大B．小灯泡变暗，灯丝电阻率变小C．小灯泡变亮，灯丝电阻率变大D．小灯泡变亮，灯丝电阻率变小2、下列有关矢量和标量说法不正确的是（）A．位移是矢量，既有大小又有方向B．电流虽有正、负，但是标量C．位移-7m比+3m要小D．在单向直线运动中，位移的大小和路程相同3、如图所示为用电压表（内阻R V）、电流表（内阻R A）测量电阻Rx的两种电路图。

用电路甲测得阻值为R1，用电路乙测得阻值为R2。

下列说法正确的是（）A．R1>Rx> R2B．R2>Rx> R1C．若R x≫R A，则用电路乙测量更精确D．若R V≫R x，则用电路甲测量更精确4、一种心脏除颤器通过电容器放电完成治疗。

在一次模拟治疗中，电容器充电后电压为4.0kV，在2.0ms内完成放电，这次放电通过人体组织的平均电流强度大小为30A，该心脏除颤器中电容器的电容为（）A．15μFB．10μFC．20μFD．30μF5、如图所示为两导体a、b的伏安特性曲线，则由图可知a、b的电阻关系为（）A．R a>R b B．R a<R b C．R a=R b D．无法判断6、对于欧姆定律，下列理解正确的是（）A．从关系式U＝IR可知，对于阻值一定的导体，通过它的电流越大，它两端的电压也越小可知，导体两端的电压为零时，导体的电阻也为零B．从关系式R＝UIC．从关系式I＝U可知，对于阻值一定的导体，当导体两端的电压增大一倍时，导体中的电流也增大一倍R可知，导体两端电压越大，电阻R也越大D．从关系式R＝UI7、如图甲所示电路中，R为电阻箱，电源的电动势为E，内阻为r。

图乙为电源的输出功率P与电流表示数I 的关系图像，其中功率P0分别对应电流I1、I2，外电阻R1、R2.下列说法中正确的是（）A．I1+I2>Er B．I1+I2=ErC．R1r>rR2D．R1r<rR28、下列关于用多用电表欧姆挡测电阻的说法中正确的是（）A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较大的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零多选题9、图中的实线分别是电阻a、b的伏安特性曲线，虚线c是b（U=1V）的切线，a、c相互平行，下列说法正确的是（）A．U=1V时，b的电阻为5ΩB．U=1V时，a、b的电阻相等C．b的电阻随电压的升高而增大D．U=3V时，a、b并联后的总电阻为2.5Ω10、关于多用电表下列说法正确的是（）A．用多用电表测量直流电流时，应该“+”接线柱进电流B．用多用电表测量电阻时，“∞”刻度在表盘的右侧C．多用电表的欧姆表是根据闭合电路欧姆定律制成的D．用多用电表测量电阻时，换挡之后必须重新欧姆调零才能进行测量11、如图所示为某金属导体的伏安特性曲线，MN是曲线上的两点，过M点的切线和M、N两点对应坐标图中已标出，下列说法正确的是（）A．该金属导体的电阻随电压的增大而增大B．该金属导体两端的电压是2.0V时对应的电阻是6.7ΩC．该金属导体的电阻是10ΩD．该金属导体在M点和N点对应的电阻之比是3：2填空题12、使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径为___________mm；13、（1）图甲中游标卡尺游标尺的每小格比主尺的每小格小________mm；该游标卡尺的读数应为________mm。

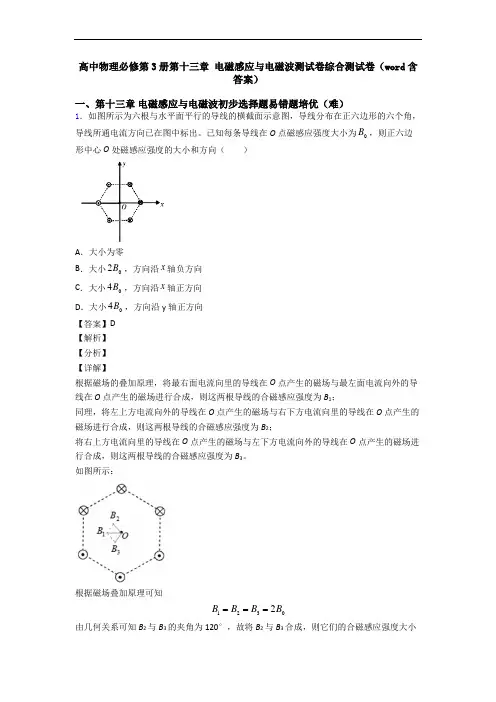

高中物理必修第3册第十三章 电磁感应与电磁波测试卷综合测试卷（word 含答案）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图所示为六根与水平面平行的导线的横截面示意图，导线分布在正六边形的六个角，导线所通电流方向已在图中标出。

已知每条导线在O 点磁感应强度大小为0B ，则正六边形中心O 处磁感应强度的大小和方向（ ）A ．大小为零B ．大小02B ，方向沿x 轴负方向C ．大小04B ，方向沿x 轴正方向D ．大小04B ，方向沿y 轴正方向【答案】D【解析】【分析】【详解】 根据磁场的叠加原理，将最右面电流向里的导线在O 点产生的磁场与最左面电流向外的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 1；同理，将左上方电流向外的导线在O 点产生的磁场与右下方电流向里的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 2；将右上方电流向里的导线在O 点产生的磁场与左下方电流向外的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 3。

如图所示：根据磁场叠加原理可知12302B B B B ===由几何关系可知B 2与B 3的夹角为120°，故将B 2与B 3合成，则它们的合磁感应强度大小也为2B0，方向与B1的方向相同，最后将其与B1合成，可得正六边形中心处磁感应强度大小为4 B0，方向沿y轴正方向.选项D正确，ABC错误。

故选D。

2．如下左图所示，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．3．如图所示为水平放置的两根等高固定长直导线的截面图，O点是两导线间距离的中点，a 、b 是过O 点的竖直线上与O 点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是( )A ．两导线之间存在相互吸引的安培力B ．O 点的磁感应强度为零C ．O 点的磁感应强度方向竖直向下D ．a 、b 两点的磁感应强度大小相等、方向相反【答案】C【解析】【分析】【详解】由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力．故A 错误．由安培定则可知，左侧的电流在O 处产生的磁场方向竖直向下，右侧的电流在O 处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下．故B 错误，C 正确．结合安培定则，分别作出两处电流在a 、b 两点的磁场方向如图，可知a 、b 两点的磁感应强度方向相同．故D 错误．故选C.4．在直角三角形PQS 中，∠S=30°，O 为PS 的中点，四根长度均为L 的直导线均垂直于纸面并分别固定于P 、Q 、S 、O 点。

高中物理必修第3册第十三章电磁感应与电磁波测试卷复习练习(Word版含答案)一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。

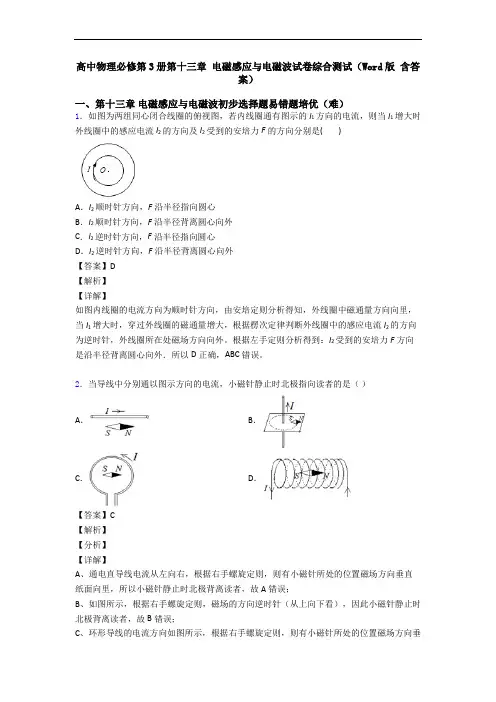

高中物理必修第3册第十三章电磁感应与电磁波试卷综合测试（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

根据左手定则分析得到：I2受到的安培力F方向是沿半径背离圆心向外．所以D正确，ABC错误。

2．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A错误；B、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B错误；C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C正确；D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；3．正三角形ABC在纸面内，在顶点B、C处分别有垂直纸面的长直导线，通有方向如图所示、大小相等的电流，正方形abcd也在纸面内，A点为正方形对角线的交点，ac连线与BC平行，要使A点处的磁感应强度为零，可行的措施是A．在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外B．在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里C．在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外D．在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里【答案】A【解析】【详解】由图可知，B导线中方向向里，C导线中方向向外，根据安培定则知两导线在a点处的磁'=．如图所示：感应强度方向夹角为120°，合磁感应强度B B要使A点处的磁感应强度为零，则：A.在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知a 在A点产生的磁场方向向上，A点处的磁感应强度可能为零，故A正确；B.在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向左，A点处的磁感应强度不可能为零，故B错误；C.在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知c 在A点产生的磁场方向向下，A点处的磁感应强度不可能为零，故C错误；D.在d 点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A 点产生的磁场方向向右，A 点处的磁感应强度不可能为零，故D 错误。

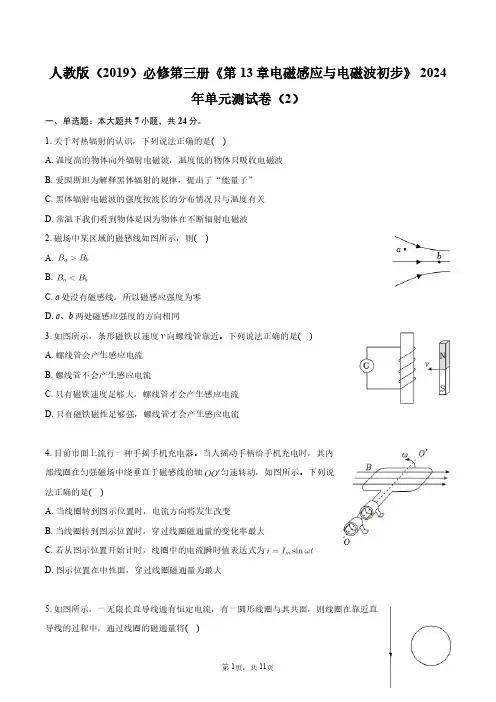

人教版（2019）必修第三册《第13章电磁感应与电磁波初步》2024年单元测试卷（2）一、单选题：本大题共7小题，共24分。

1.关于对热辐射的认识，下列说法正确的是()A.温度高的物体向外辐射电磁波，温度低的物体只吸收电磁波B.爱因斯坦为解释黑体辐射的规律，提出了“能量子”C.黑体辐射电磁波的强度按波长的分布情况只与温度有关D.常温下我们看到物体是因为物体在不断辐射电磁波2.磁场中某区域的磁感线如图所示，则()A.B.C.a处没有磁感线，所以磁感应强度为零D.a、b两处磁感应强度的方向相同3.如图所示，条形磁铁以速度v向螺线管靠近。

下列说法正确的是()A.螺线管会产生感应电流B.螺线管不会产生感应电流C.只有磁铁速度足够大，螺线管才会产生感应电流D.只有磁铁磁性足够强，螺线管才会产生感应电流4.目前市面上流行一种手摇手机充电器。

当人摇动手柄给手机充电时，其内部线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，如图所示。

下列说法正确的是()A.当线圈转到图示位置时，电流方向将发生改变B.当线圈转到图示位置时，穿过线圈磁通量的变化率最大C.若从图示位置开始计时，线圈中的电流瞬时值表达式为D.图示位置在中性面，穿过线圈磁通量为最大5.如图所示，一无限长直导线通有恒定电流，有一圆形线圈与其共面，则线圈在靠近直导线的过程中，通过线圈的磁通量将()A.增大B.减小C.不变D.由于条件不足，无法确定变化情况6.已知真空中的电磁波波速是在真空中波长是5m的无线电波，它的频率是()A. B. C. D.7.如图所示，五根垂直纸面放置的平行长直导线通过纸面内的a、b、c、d、e五个点，五个点恰好为正五边形的五个顶点，o点为正五边形的中心。

仅给其中一根直导线通大小为的电流时，o点的磁感应强度大小为。

若每根直导线通电时电流大小均为，则()A.仅给a处直导线通电时，o、b、e点的磁感应强度大小相同B.仅给a、b处直导线通同向电流时，o点的磁感应强度大小为C.仅给a、b、c处直导线通同方向电流时，o点的磁感应强度方向一定平行de连线D.给任意四根直导线通电时，o点的磁感应强度大小均为二、多选题：本大题共4小题，共16分。

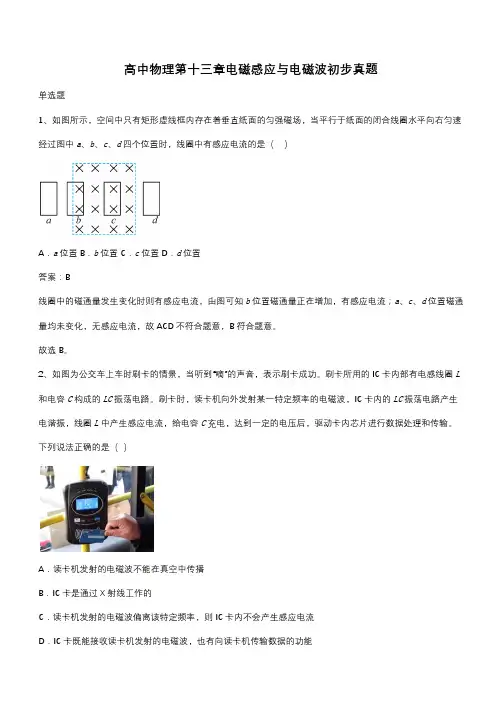

高中物理第十三章电磁感应与电磁波初步真题单选题1、如图所示，空间中只有矩形虚线框内存在着垂直纸面的匀强磁场，当平行于纸面的闭合线圈水平向右匀速经过图中a、b、c、d四个位置时，线圈中有感应电流的是（）A．a位置B．b位置C．c位置D．d位置答案：B线圈中的磁通量发生变化时则有感应电流，由图可知b位置磁通量正在增加，有感应电流；a、c、d位置磁通量均未变化，无感应电流，故ACD不符合题意，B符合题意。

故选B。

2、如图为公交车上车时刷卡的情景，当听到“嘀”的声音，表示刷卡成功。

刷卡所用的IC卡内部有电感线圈L 和电容C构成的LC振荡电路。

刷卡时，读卡机向外发射某一特定频率的电磁波，IC卡内的LC振荡电路产生电谐振，线圈L中产生感应电流，给电容C充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。

下列说法正确的是（）A．读卡机发射的电磁波不能在真空中传播B．IC卡是通过X射线工作的C．读卡机发射的电磁波偏离该特定频率，则IC卡内不会产生感应电流D．IC卡既能接收读卡机发射的电磁波，也有向读卡机传输数据的功能答案：DA．读卡机发射的电磁波能在真空中传播，选项A错误；B．IC卡工作肯定不是依靠X射线，X射线的辐射能量比较大，长时间接触对人体有害，选项B错误；C．若读卡机发射的电磁波偏离该特定频率，则IC卡内仍会产生感应电流，只不过不能产生电谐振，从而不能产生较大的感应电流，选项C错误；D．IC卡既能接收读卡机发射的电磁波，也有向读卡机传输数据的功能，选项D正确。

故选D。

3、在一根电流随时间均匀增大的长直导线周围存在（）A．恒定的匀强磁场B．恒定的非匀强磁场C．随时间变化的匀强磁场D．随时间变化的非匀强磁场答案：D通电直导线产生的磁场时非匀强磁场，并且磁场与电流的变化相对应，电流随时间均匀增强，磁场随时间也均匀增强，所以在一根电流随时间均匀增大的长直导线周围存在随时间变化的非匀强磁场。

故选D。

4、电磁感应现象的发现，为发电机的发明提供了理论基础，奏响了人类进入电气化时代的序曲，发现电磁感应现象的科学家是（）A．欧姆B．奥斯特C．麦克斯韦D．法拉第答案：D发现电磁感应现象的科学家是法拉第。

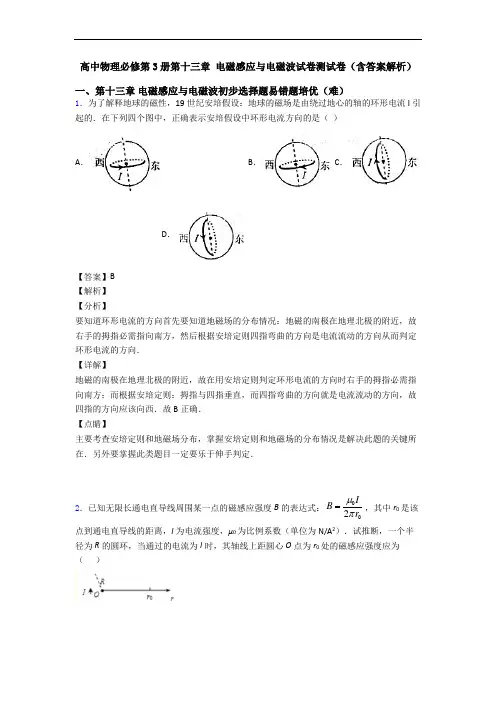

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（ ）A ．B ．C ．D ．【答案】B 【解析】 【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向． 【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B 正确． 【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．2．已知无限长通电直导线周围某一点的磁感应强度B 的表达式：002IB r μπ=，其中r 0是该点到通电直导线的距离，I 为电流强度，μ0为比例系数（单位为N/A 2）．试推断，一个半径为R 的圆环，当通过的电流为I 时，其轴线上距圆心O 点为r 0处的磁感应强度应为（ ）A ．()2032222r I R r+ B ．()032222IRR rμ+C ．()2032222IR R rμ+ D ．()20032222r IR rμ+【答案】C 【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.3．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a ，下列各种情况中铜环a 中没有感应电流的是（ ）A ．将电键突然断开的瞬间B ．线圈中通以恒定的电流C ．通电时，使滑动变阻器的滑片P 做加速移动D ．通电时，使滑动变阻器的滑片P 做匀速移动 【答案】B 【解析】 【详解】A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a 的磁通量减小，产生感应电流，故A 不符合题意；B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；4．如图所示，真空中两个等量异种点电荷＋q(q＞0)和-q以相同角速度绕O点在纸面中沿逆时针方向匀速转动，O点离＋q较近，则( )A．O点的磁感应强度方向始终垂直纸面向外B．O点的磁感应强度方向始终垂直纸面向里C．O点的磁感应强度方向随时间周期性变化D．O点的磁感应强度大小随时间周期性变化【答案】A【解析】【详解】点电荷＋q绕O点匀速转动，相当于逆时针方向的环形电流，由安培定则可知，在O点产生磁场的磁感应强度方向垂直纸面向外；点电荷－q绕O点匀速转动，相当于顺时针方向的环形电流，由安培定则可知，在O点产生磁场的磁感应强度方向垂直纸面向里．因＋q 离O点近，＋q在O点激发的磁场的磁感应强度较强，故合磁场的磁感应强度方向垂直纸面向外，选项A正确，B、C错误；由于＋q和－q离O点的距离始终保持不变，则等效电流在该点产生的磁感应强度大小不变，合磁场的磁感应强度大小保持不变，选项D错误．5．2019年被称为5G元年，这一年全球很多国家开通了5G网络。

高中物理必修第3册第十三章 电磁感应与电磁波试卷训练（Word 版含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．已知无限长通电直导线周围某一点的磁感应强度B 的表达式：002IB r μπ=，其中r 0是该点到通电直导线的距离，I 为电流强度，μ0为比例系数（单位为N/A 2）．试推断，一个半径为R 的圆环，当通过的电流为I 时，其轴线上距圆心O 点为r 0处的磁感应强度应为（ ）A ．()2032222r I R r+ B ．()032222IRR rμ+C ．()2032222IR R rμ+ D ．()20032222r IR rμ+【答案】C 【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.2．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I 1方向的电流，则当I 1增大时外线圈中的感应电流I 2的方向及I 2受到的安培力F 的方向分别是( )A ．I 2顺时针方向，F 沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

人教版高中物理第十三章电磁感应与电磁波精选试卷综合测试（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.2．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

根据左手定则分析得到：I2受到的安培力F方向是沿半径背离圆心向外．所以D正确，ABC错误。

3．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。

高中物理必修三第十三章电磁感应与电磁波初步经典知识题库单选题1、下列关于磁场的说法，正确的是（）A．磁场和电场一样，是客观存在的特殊物质B．磁体与磁体之间是直接发生作用的C．磁场是为了解释磁极间相互作用而人为规定的D．磁场只能由磁体产生，电流不能产生磁场答案：AA．磁场和电场一样，是客观存在的特殊物质，选项A正确；B．磁体与磁体之间是通过磁场发生作用的，选项B错误；C．磁场是客观存在的物质，不是为了解释磁极间相互作用而人为规定的，选项C错误；D．磁体和电流都能产生磁场，选项D错误。

故选A。

2、在磁场中某区域的磁感线如图所示，则（）A．a、b两处的磁感应强度的大小不等，且B a＞B bB．同一电流元放在a处受力一定比放在b处受力大C．电荷有可能仅在磁场作用下由a沿纸面运动到bD．某正电荷在磁场和其他外力作用下从a到b，磁场对电荷做负功答案：AA．磁感线的疏密表示磁场的强弱，故a、b两处的磁感应强度的大小不等，且B a＞B b，故A正确；B．电流元的受力与放置夹角有关，故无法比较电流元的受力情况，故B错误；C．a、b不在磁感线上，若沿直线运动，则速度方向与磁场存在夹角，则一定受洛伦兹力，故不可能沿纸面由a到b点，故C错误；D．磁场对电荷永不做功，故D错误。

故选A。

小提示：磁感线的疏密表示磁场的强弱；根据安培力的性质可明确安培力的大小情况；明确电荷在磁场中的受力情况，从而明确运动和做功情况。

3、关于产生感应电流的条件，以下说法中正确的是（）A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通量不为零，闭合电路中一定会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流答案：DA．闭合电路在磁场中运动，磁通量可能不变，没有感应电流产生，A错误；B．闭合电路在磁场中做切割磁感线运动时，若有多个边切割磁感线，产生几个感应电动势，总的感应电动势可能为零，没有感应电流，B错误；C．产生感应电流的条件是闭合回路的磁通量发生变化，与磁通量是否是0无关，C错误；D．只要穿过闭合电路的磁感应条数发生了变化，即穿过闭合电路的磁通量发生变化，闭合电路中一定会有感应电流，D正确。

第13章电磁感应与电磁波初步单元检测（B卷）一．单选题：(每题4分，共计32分)1.1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。

之后他设计出几十个关于电磁感应现象的实验，并把它们总结成五类情况，请结合你学习电磁感应知识判断以下哪个选项不属于这五类现象（）A．恒定的电流B．变化的磁场C．运动的磁铁D．在磁场中运动的导体2. 如图所示，一通电螺线管通有图示电流，小磁针1、2、4放在螺线管周围，小磁针3放在螺线管内部，四个小磁针静止在如图所示位置，则四个小磁针的N、S极标注正确的是()A．1 B．2 C．3 D．43.将A、B两个磁环先后套在光滑的木支架上，并使两磁环相对的磁极极性相同，此时可以看到上方的磁环A“悬浮”在空中，如图所示，设两磁环受到的重力相等且都为G，则磁环B对木支架底座的压力F与重力G的大小关系是()A．F＜G B．F＝GC．G＜F＜2G D．F＝2G4．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图，则下列说法中不正确的是（）A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．形成地磁场的原因可能是带负电的地球自转引起的5.一盏灯发光功率为100 W，假设它发出的光向四周均匀辐射，光的平均波长6.0×10－7 m，在距电灯10 m远处，以电灯为球心的球面上，1 m2的面积每秒通过的光子(能量子)数约为(普朗克常量h＝6.63×10－34 J·s，光速c＝3.0×108 m/s)()A．2×1015B．2×1016C．2×1017D．2×10236.四根完全相同的长直导线互相平行，它们的截面处于一个正方形abcd的四个顶点处，导线中通有方向如图所示的电流，若每根通电导线在正方形中点处产生的磁感应强度大小均为B，则正方形中点处实际磁感应强度的大小为（）A．0B．2B C．D7. 下列说法中正确的是()A．电荷在某处不受电场力的作用，则该处的电场强度不一定为零B．一小段通电导线在某处不受磁场力的作用，则该处磁感应强度一定为零C．把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D．把一小段通电导线放在磁场中某处，它所受到的磁场力与该段通电导线的长度和电流的乘积的比值表示该处磁场的强弱8. 在闭合铁芯上绕有一组线圈，线圈与滑动变阻器、电源构成闭合电路，假定线圈产生的磁感线全部集中在铁芯内，a、b、c三个闭合金属圆环的位置如图所示．当滑动变阻器的滑片滑动时，能产生感应电流的圆环是()A．a、b B．b、cC．a、c D．a、b、c二．多选题（每题4分，共计16分）9.蝙蝠在洞穴中飞来飞去时，它利用超声脉冲导航非常有效，这种超声脉冲的频率高于20 000 Hz，能持续1 ms或不到1 ms的短促发射，且每秒重复发射数次．已知蝙蝠在一次正朝着表面平直的墙壁飞扑捕食的过程中，发出的超声波频率为35 000 Hz，下列说法正确的是()A．蝙蝠发出的超声波属于电磁波B．结合题图可知超声波频率比微波频率要高C．超声波反射前后波速大小相等D．蝙蝠接收到从墙壁反射回来的超声脉冲频率大于墙壁接收到的频率10.如图所示，可自由转动的小磁针上方有一根长直导线，开始时两者在纸面内平行放置．当导线中通过如图所示的电流I时，发现小磁针的N极向里，S极向外，停留在与纸面垂直的位置上，这一现象说明()A．小磁针感知到了电流的磁场B．小磁针处的磁场方向垂直纸面向里C．小磁针处的磁场方向垂直纸面向外D．把小磁针移走，该处就没有磁场了11.如图所示是等腰直角三棱柱，其平面abcd为正方形，边长为L，它们按图示方式放置于竖直向下的匀强磁场中，磁感应强度为B0，则下列说法中正确的是()A．穿过abcd平面的磁通量大小为B0L2B ．穿过cdef 平面的磁通量大小为22B 0L 2 C ．穿过abfe 平面的磁通量大小为零D ．穿过abcd 平面的磁通量大于穿过cdef 平面的磁通量12.如图，纸面内有两条互相垂直的长直绝缘导线L 1、L 2，L 1中的电流方向向左，L 2中的电流方向向上；L 1的正上方有a 、b 两点，它们相对于L 2对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B 0，方向垂直于纸面向外．已知a 、b 两点的磁感应强度大小分别为13B 0和12B 0，方向也垂直于纸面向外．则( )A ．流经L 1的电流在b 点产生的磁感应强度大小为712B 0B ．流经L 1的电流在a 点产生的磁感应强度大小为112B 0C ．流经L 2的电流在b 点产生的磁感应强度大小为112B 0D ．流经L 2的电流在a 点产生的磁感应强度大小为712B 0三． 实验题( 本题共2小题，共计12分)13. （4分）在“用DIS 描绘电场的等势线”实验中，按图示连接电路。

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试题（Word 版 含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R IB r ∝B ．()32220IB Rr∝+C ．()232220R IB Rr ∝+D ．()2032220r IB Rr∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ I r，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.4．降噪耳机越来越受到年轻人的喜爱．某型号降噪耳机工作原理如图所示，降噪过程包括如下几个环节：首先，由安置于耳机内的微型麦克风采集耳朵能听到的环境中的中、低频噪声（比如 100Hz～1000Hz）；接下来，将噪声信号传至降噪电路，降噪电路对环境噪声进行实时分析、运算等处理工作；在降噪电路处理完成后，通过扬声器向外发出与噪声相位相反、振幅相同的声波来抵消噪声；最后，我们的耳朵就会感觉到噪声减弱甚至消失了．对于该降噪耳机的下述说法中，正确的有A．该耳机正常使用时，降噪电路发出的声波与周围环境的噪声能够完全抵消B．该耳机正常使用时，该降噪耳机能够消除来自周围环境中所有频率的噪声C．如果降噪电路能处理的噪声频谱宽度变小，则该耳机降噪效果一定会更好D．如果降噪电路处理信息的速度大幅度变慢，则耳机使用者可能会听到更强的噪声【答案】D【解析】【分析】【详解】AB．因周围环境产生的噪声频率在100Hz～1000Hz范围之内，而降噪电路只能发出某一种与噪声相位相反、振幅相同的声波来抵消噪声，所以降噪电路发出的声波与周围环境的噪声不能够完全抵消，即不能完全消除来自周围环境中所有频率的噪声，选项AB错误；C．如果降噪电路能处理的噪声频谱宽度变大，则该耳机降噪效果一定会更好，选项C错误；D．如果降噪电路处理信息的速度大幅度变慢，则在降噪电路处理完成后，通过扬声器可能会向外发出与噪声相位相同、振幅相同的声波来加强噪声，则耳机使用者可能会听到更强的噪声，选项D正确；故选D.5．已知通电长直导线在其周围某点产生磁场的磁感应强度大小B0与通电导线中的电流强度I成正比，与该点到通电导线的距离r成反比，即0IB kr=，式中k为比例系数。

第十三章电磁感应与电磁波初步练习题一、单选题1．在匀强磁场中有一个闭合金属线框如图所示，它可以绕OO 轴转动，开始时金属线框与磁感线平行，则（C）A．当金属线框平面与磁感线平行时，穿过线框的磁通量最大B．当线框平面与磁感线垂直时，穿过线框的磁通量为零C．当线框平面与磁感线垂直时，穿过线框的磁通量最大D．当线框平面与磁感线成任意角度时，穿过线框的磁通量变为零2．关于电流周围的磁感线分布情况，图中哪一个是正确的是（A）A．B．C．D．3．关于磁感线和电场线的说法中正确的是（B）A．磁感线是人们为了研究问题的方便而假想的曲线，而电场线是真实存在的B．磁感线是封闭曲线，电场线不是封闭曲线C．磁感线是从N极出发S极终止，电场线是从正电荷出发负电荷终止D．磁感线是磁场中铁屑排列成的曲线，而电场线是点电荷在电场中运动的轨迹4．选项图所示的条件下，闭合矩形线圈能产生感应电流的是（磁场范围足够大）（）A．B．C．D．5．关于电磁波及电磁波谱，下列说法正确的是（D）A．雷达是用X光来测定物体位置的设备B．医学检查中的拍片实际上是让患者接受一定剂量的γ射线照射C．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光D．变化的电场可以产生磁场6．下列各说法中正确的是（D）A．由B = FIL可知，磁场中某点的磁感应强度B与磁场力F成正比，与电流元IL成反比B．通电导线在不受磁场力的地方，磁感应强度一定为零C．试探电荷在不受电场力的地方，电场强度不一定为零D．一小段长为L = 0.5m的导线放在匀强磁场中，当通过的电流I = 2A时，受到的磁场力为4N，则该处的磁感应强度大小可能为6T7．某区域存在如图所示的磁场，其中小圆面积为S1，内有垂直纸面向外的磁场，磁感应强度的大小为B1，大圆面积为S2，大圆与小圆之间有垂直纸面向里的磁场，磁感应强度的大小为B2，已知B2>B1，S2>2S1，则该区域内磁通量Φ的大小等于（D）A．（B1+B2）S2B．（B2-B1）S2C．B2S2-B1S1D．B2S2-（B1+B2）S18．下列关于磁场、电场及电磁波的说法中正确的是（C）A．赫兹提出电磁场理论，并通过实验证实了电磁波的存在B．只要空间某处的电场或磁场发生变化，就会在其周围产生电磁波C．不同电磁波具有不同的波长，红外线的波长大于可见光的波长。

高中物理第十三章电磁感应与电磁波初步基础知识题库单选题1、关于安培定则，下列说法正确的是（）A．安培定则仅适用于直线电流周围磁场方向的判断B．安培定则能适用于多种形状电流周围磁场方向的判断C．安培定则用于判断直线电流磁场的磁感线方向时，大拇指所指方向与磁场方向一致D．安培定则用于判断环形电流和通电螺线管磁场的方向时，大拇指所指方向应与电流方向一致答案：BAB．安培定则适用于任何电流或等效电流的磁场方向判断，A错误，B正确；C．由安培定则的使用方法可知，安培定则用于判断直线电流磁场的磁感线方向时，大拇指所指方向与电流方向一致，C错误；D．安培定则用于判断环形电流和通电螺线管磁场的方向时，大拇指所指方向应与内部磁场方向一致，故D 错误。

故选B。

2、如图所示，两半径相同的通电圆环导线互相垂直地竖直放置，圆心都在O点，通过的电流方向如图，电流大小都为I，其中直径AB恰好沿东西方向，则关于圆心O点的磁感应强度B的方向说法正确的是（）A．水平面内朝东偏北45°方向B．水平面内朝东偏南45°方向C．与正东成45°斜向下方向D．与正南成45°斜向下方向答案：B根据安培定则可知，平面内通电圆环在圆心O处产生的磁感应强度方向垂直纸面向外，即水平向南，大小为B0，垂直平面内的通电圆环在圆心O处产生的磁感应强度方向水平向东，大小为B0，两者相互垂直，根据平行四边形定则进行合成得知，O处的磁感应强度大小为B=√2B0方向即为，水平面内朝东偏南45°方向。

故选B。

3、下列各图中，已标出电流I，磁感应强度B的方向。

小圆圈“〇”表示导体的横截面，“☉”表示感应电流方向垂直纸面向外，“⊗”表示感应电流方向垂直纸面向里。

其中符合安培定则的是（）A．通电直导线B．通电螺线管C．通电直导线D．通电线圈答案：DA．由安培定则可判断，图中通电直导线的磁场应为逆时针方向，故A错误；B．由安培定则可判断，图中通电螺线管内部的磁场应向右，故B错误；C．由安培定则可判断，图中通电直导线右侧磁场应向内，左侧磁场应向外，故C错误；D．由安培定则可判断，图中环形电流中心轴线处磁场竖直向上，故D正确。
