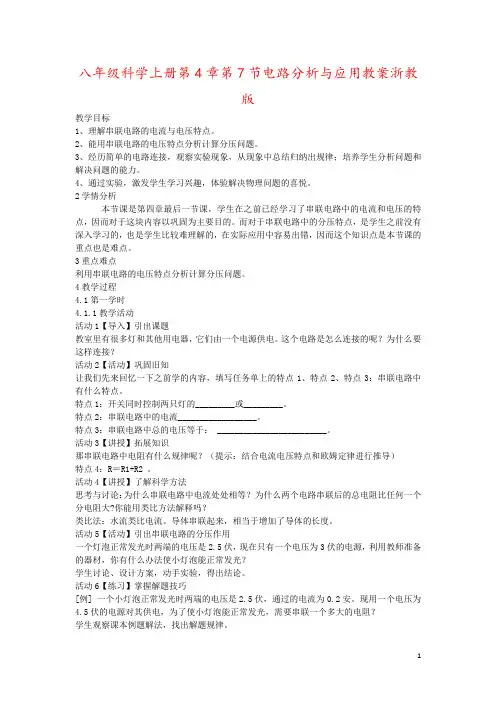

八年级科学上册第4章第7节电路分析与应用教案浙教版教学目标1、理解串联电路的电流与电压特点。
2、能用串联电路的电压特点分析计算分压问题。
3、经历简单的电路连接,观察实验现象,从现象中总结归纳出规律;培养学生分析问题和解决问题的能力。
4、通过实验,激发学生学习兴趣,体验解决物理问题的喜悦。
2学情分析本节课是第四章最后一节课,学生在之前已经学习了串联电路中的电流和电压的特点,因而对于这块内容以巩固为主要目的。
而对于串联电路中的分压特点,是学生之前没有深入学习的,也是学生比较难理解的,在实际应用中容易出错,因而这个知识点是本节课的重点也是难点。
3重点难点利用串联电路的电压特点分析计算分压问题。
4教学过程4.1第一学时4.1.1教学活动活动1【导入】引出课题教室里有很多灯和其他用电器,它们由一个电源供电。
这个电路是怎么连接的呢?为什么要这样连接?活动2【活动】巩固旧知让我们先来回忆一下之前学的内容,填写任务单上的特点1、特点2、特点3:串联电路中有什么特点。
特点1:开关同时控制两只灯的_________或_________。
特点2:串联电路中的电流__________________。
特点3:串联电路中总的电压等于: _________________________。
活动3【讲授】拓展知识那串联电路中电阻有什么规律呢?(提示:结合电流电压特点和欧姆定律进行推导)特点4:R=R1+R2 。
活动4【讲授】了解科学方法思考与讨论:为什么串联电路中电流处处相等?为什么两个电路串联后的总电阻比任何一个分电阻大?你能用类比方法解释吗?类比法:水流类比电流。
导体串联起来,相当于增加了导体的长度。
活动5【活动】引出串联电路的分压作用一个灯泡正常发光时两端的电压是2.5伏,现在只有一个电压为3伏的电源,利用教师准备的器材,你有什么办法使小灯泡能正常发光?学生讨论、设计方案,动手实验,得出结论。
活动6【练习】掌握解题技巧[例] 一个小灯泡正常发光时两端的电压是2.5伏,通过的电流为0.2安。
第7节电路分析与应用【知识与技能】(1)能用实验方法得到串联电路和并联电路的电压、电流关系式。
(2)能从电路的基本原理出发,理解串联电路和并联电路的电压、电流关系。
(3)会用电表探测电路的规律,掌握实验技能。
【过程与方法】(1)能根据实验思想设计需要的实验方案。
(2)培养学生的实验操作能力。
(3)从小彩灯连接方式初步体会“黑箱方法”。
【情感态度与价值观】(1)培养学生对待实验实事求是的科学态度和严谨的科学作风。
(2)养成认真细致的学习习惯,培养学生的合作精神。
【重点】电路的连接;各量关系的判断。
【难点】电路连接的计算。
知识点一串联电路的特点【自主学习】阅读教材第154~155页,完成下列填空。
1.串联电路中的电流处处相等。
I=I1=I2=…2.串联电路两端的总电压等于各串联导体两端电压之和。
U=U1+U2+…3.串联电路的总电阻等于各串联导体的电阻之和。
R=R1+R2+…把几个导体串联起来,相当于增加了导体的长度,所以几个导体串联后的总电阻比任何一个串联导体的电阻都大。
【教师点拨】1.串联电路中,通过各用电器(或电阻)的电流一定相同,但各用电器(或电阻)两端的电压不一定相等。
2.串联电路中各电阻分得的电压与电阻阻值成正比。
电阻越大,分得的电压越大。
【跟进训练】1.在一个电路中安装了两盏电灯、一个开关、一个电源,闭合开关两盏电灯能正常发光。
要用探究方法来判断这两盏电灯的连接方式是串联还是并联,某学习小组进行了讨论,四个同学都发表了自己的观点。
以下哪个观点可以推断这两盏电灯肯定是串联的( D) A.开关能同时控制这两盏灯的亮与灭B.用电流表分别测出这两盏灯都发光时的电流,发现电流不相等C.用电压表分别测出这两盏灯都发光时两端的电压,发现它们的电压相等D.用电压表分别测出这两盏灯都发光时两端的电压,发现它们的电压不相等2.实验室有甲、乙两只灯泡,甲标有“15V 1.0A ”字样,乙标有“10V0.5A ”字样。

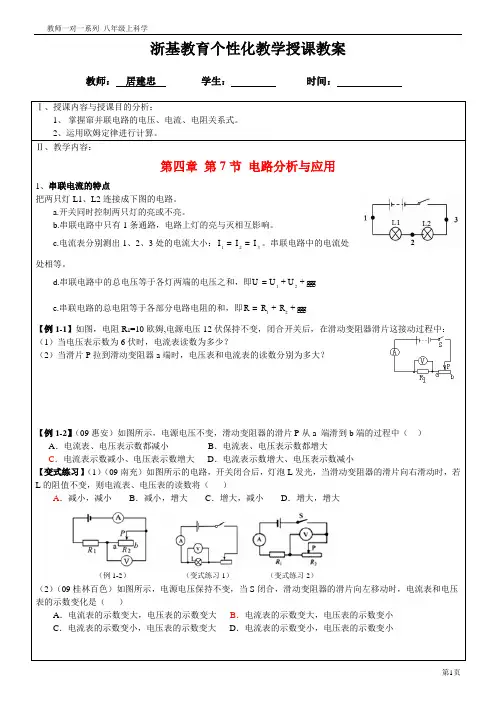

浙基教育个性化教学授课教案教师:居建忠学生:时间:
(例2-1)
2-3】如图所示的电路中,
3-2】(2012咸宁)光敏电阻的特点是有光照射它时阻值变小.如图所示是某小区门口利用光敏电阻设计的行人监控装置,R1为光敏电R2为滑动变阻器,A、B间接监控装置.则()
A.当有人通过通道而遮蔽光线时,A、B间电压降低
的电阻与所受压力的关系如下表所示.若压力传感器
)电阻R′的阻值随风力的增大怎样变化?
)求无风时电压表的示数.
当电流表
A示数为60mA时,锅内的温度为______。
2
)若将此表改成压力表,有什么不足?(写出一点即可)。
八年级科学上册第4章电路探秘第7节电路分析与应用教案(新版)浙教版一、教学目标1.知识目标:(1)能用实验方法得到串联电路和并联电路的电压、电流关系式。
(2)能从电路的基本原理出发,理解串联电路和并联电路的电压、电流关系。
(3)会用电表探测电路,掌握实验技能。
(4)从小彩灯连接方式初步体会“黑箱方法”。
2.能力目标:(1)能根据实验目的设计需要的实验方案。
(2)培养学生的实验操作能力。
3.情感目标:(1)培养学生对待实验实事求是的科学态度和严谨的科学作风。
(2)养成认真细致的学习习惯,培养学生的合作精神。
二、教学重点难点重点:电路的连接;各量关系的判断。
难点:电路连接的计算。
三、板书设计(一)串联电路的特点(1)串联电路中的电流处处相等。
(2)串联电路两端的总电压等于各串联导体两端电压之和。
(3)串联电路的总电阻等于各串联导体的电阻之和。
把几个导体串联起来,相当于增加了导体的长度,所以几个导体串联后的总电阻比任何一个串联导体的电阻都大。
(二)并联电路地特点(1)并联电路干路中的电流等于各支路中电流之和。
(2)并联电路两端的电压相等。
四、教学过程【引】圣诞节快到了,送给同学们一份圣诞礼物——播放图片:挂满电灯的圣诞树。
谈谈灯的特点,并联系在实际生产和生活中,常会遇到一个电源给各个用电器供电的问题。
问题1:教室里的电源线进来后,给多盏灯和多个插座同时供电。
它们的电路是如何连接的?问题2:家里的电源线进来后,给多盏灯和多个插座同时供电。
它们的电路是如何连接的?(串联和并联)【过渡】在第一节中,我们已学过两盏灯的两种基本电路连接——串联和并联。
下面我们来研究它们的特点。
【实验一】现象:(1)闭合开关:灯L1_____,灯L2______;断开开关,灯L1______,灯L2_________。
开关同时控制两只灯的_______或_________。
(2)闭合开关,灯L1、L2同时_________,拿掉其中一只灯,发生的现象是_____________。
第7节电路分析与应用1.串联电路特点(1)串联电路中,电流特点:电流处处相等,字母表示为I1=I2=I3。
(2)串联电路中,电压特点各用电器电压之和等于电源电压,字母表示为U1+U2=U。
2.并联电路特点。
(1)并联电路中,电流特点:干路电流等于各支路电流之和,字母表示为I=I1+I2。
(2)并联电路中,电压特点:支路两端电压等于电源电压,字母表示为U1=U2=U3。
串联电路特点1.(4分)从2021年5月1日起,驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒后驾车,它的原理图如下图。
图中R1为定值电阻,酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。
如果驾驶员呼出的酒精气体浓度越大,那么测试仪的( B ) A.电流表示数不变B.电流表示数越大C.传感器R2两端的电压越大D.定值电阻R1两端的电压不变2.(4分)如下图,R1=5欧,R2=10欧,那么电压表和示数之比是( C )A.1∶2 B.2∶1 C.1∶3 D.3∶13.(3分)在如下图的电路中,闭合开关S,电路正常工作。
一段时间后灯L熄灭,一个电表的示数变大,另一个电表的示数变小。
将两用电器位置互换后再次闭合开关S,两个电表指针均发生明显偏转。
假设电路中只有一处故障,且只发生在灯L或电阻R上,那么( C ) A.灯L断路B.电阻R断路C.灯L短路D.电阻R短路4.(4分)如下图,电源电压保持不变,闭合开关S1、S2,电压表示数为6伏,电流表示数为0.6安,断开S2后,电压表示数变为2伏,那么R2的阻值和电源电压分别是( C )A.10欧、9伏B.20欧、9伏C.20欧、6伏 D.10欧、6伏5.(4分)如图甲所示电路,电源电压为6 V,当S闭合时,电压表的读数如图乙所示,那么L1两端的电压为V,L2两端的电压为V。
并联电路特点6.(4分)如下图电路,电源电压保持不变,闭合开关S,缓慢移动滑动变阻器的滑片P,电流表的示数逐渐变小,这一过程中( C ) A.滑片P是向左滑动的B.电压表的示数逐渐变小C.电流表的示数逐渐变小D.电流表与电流表的示数差逐渐变小7.(3分)如下图电路中,开关S1、S2均闭合时,电流表和的示数分别为1.5安和2安。
电路分析与应用教案一、练习1.如图所示,连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I、I、I,且I1>I2>I3,则此部分电路中允许通过的最大电流是()A.I1B.I2C.I D.I1+I2+I32.如图,电源电压不变,两只电表均完好,开关S闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是()A. 电压表指针发生偏转,灯泡L断路B. 电压表指针发生偏转,灯泡L2短路C. 电流表指针发生偏转,灯泡L2断路D. 电流表指针发生偏转,灯泡L短路3.一只阻值为0.8欧的电阻与另一只阻值为10欧的电阻并联,并联后的等效电阻()A. 小于0.1欧B. 等于1欧C. 等于10.1欧D. 小于10欧但大于0.1欧4、如图所示的电路中,已知电源电压为6V,且保持不变,当开关S闭合后,发现只有一只灯泡发光,电压表的示数为9V,存在这一现象的原因可能是()A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路5、如图所示,保持电源电压不变,当开关S由断开到闭合时,下列说法正确的是()A.电流表读数不变,电压表读数变大B.电流表读数变大,电压表读数不变C.电流表读数变大,电压表读数不变D.电流表读数变大,电压表读数不变6、如图1所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U−I”关系图象如图2所示。
则电源电压为V,变阻器滑片在中点时,电流表示数为A.7.有两个电阻之比R1:R2=4:5,吧它们串联在电路中,通过它们的电流之比I1:I2=,它们的两端电压之比U1:U2=;如果把它们并联在电路中,通过它们的电流之比I1:I2=,它们两端的电压之比是U1:U2=.8、通过A、B两个电路元件的电流与其两端电压的关系如图所示.将A、B串联后接入电路,当通过A的电流为0.6A时,A和B两端的总电压是V;将A、B并联后接入电路,当通过B的电流为0.26A时,通过A的电流为A.9、如图所示的电路中,电源电压恒定为4.50V.开关S闭合后,电流表的示数为04.5A,电压表的示数为36V.当把滑动变阻器的滑片P移到最右端时,电流表的示数为0.63A.滑动变阻器的最大电阻值为Ω.10.两个定值电阻,甲标有“16Ω1.35A”,乙标有“12Ω0.5A”。
电路分析与应用◆教学目标【知识与技能】1.理解串联电路和并联电路的特点。
2.会根据电路画出串、并联电路图。
【过程与方法】感悟用控制变量法来研究问题的科学方法。
【情感态度与价值观】1.通过科学探究活动,形成尊重事实、探究真理的科学态度。
2.养成认真细致的学习习惯,学会通过合作更好的完成任务。
◆教学重难点【教学重点】串联电路和并联电路的特点。
【教学难点】串联电路和并联电路的特点。
◆课前准备投影仪、PPT◆讲授新课【情景引入】教室里有很多用电器,它们由一个电源供电,这个电路是怎么连接的呢?为什么要这样连接?【巩固旧知】让我们先来回忆一下之前学的内容。
【提问】串联电路有什么特点?【学生】串联电路的特点:①串联电路中的电流处处相等。
②串联电路两端的总电压等于各串联导体两端电压之和。
串联电路的总电阻等于各串联导体的电阻之和。
把几个导体串联起来,相当于增加了导体的长度,所以几个导体串联后的总电阻比任何一个串联导体的电阻都大。
【练习】1.把5 Ω的电阻R1跟15 Ω的电阻R2串联起来,接在电压是6 V的电源上。
这个串联电路中的电流是多少?2.一个小灯泡正常发光时两端的电压是2.5 伏,通过的电流为0.2安。
现用一个电压为4.5伏的电源对其供电,为了使小灯泡能正常发光,需要串联一个多大的电阻?【提问】并联电路有什么特点?【学生】并联电路地特点:①并联电路干路中的电流等于各支路中的电流之和。
②并联电路两端的电压相等。
【思考】在连接电路时,只有若干个5欧的电阻,能不能把5欧电阻组合起来代替10欧的电阻?如果需要1欧的电阻能不能也用5欧电阻组合来代替呢?【学生】把2个5 Ω的电阻串联,总电阻是10 Ω。
把5个5 Ω的电阻并联,总电阻是1 Ω。
【教师】讲述并联电路。
【练习】电阻R1与R2并联接入电路后,两端所加电压为24 V,如果R1为80 Ω,通过R2的电流为0.2 A,求R2。
【分析】两个电阻并联后的总电阻除了可以用公式计算外,还可以根据并联电路各支路电压相等计算。
浙教版科学八年级上册:4.7 电路分析和应用教学设计《电路分析与应用》教学设计一、学科:科学。
年级:八年级二、课时分析:八年级上册第四章第四节《电路分析与应用》第一课时三、教材分析:八年级上册第四章《电路探秘》,是学生们第一次接触到电学的知识。
而第七节《电路分析与应用》则是在学习了电路三个基本物理量电流、电压、电阻三者间关系——欧姆定律之后,第一次真正意义上涉及到多个电路元件之间电学物理量间关系分析与计算的一节内容。
理清串并联电路特点与欧姆定律,既是对前六节内容的一个总结,同时也是学生寻找多元件多物理量间关系的有效手段。
四、教学目标1、知识与技能:⑴、知道欧姆定律中三个电学基本量之间的关系。
⑵、知道串并联电路的特点。
⑶、能利用欧姆定律与串并联电路特点寻找两个用电器组成的电路中九个物理量之间的关系。
2、过程与方法:⑴、通过科学探究熟悉科学研究问题的方法。
⑵、通过实验和公式推导的方法熟悉科学结论的验证手段。
3、情感、态度与价值观目标:通过对串联电路的分压特点的探究,了解科学探究的基本方法和对科学结论的验证手段。
4、教学重难点:两个用电器组成的电路中的多个物理量之间的关系;串联电路的分压特点。
五、教学设计(一)引入:手机app同屏《电学模拟实验》上课之前,让我们先来玩一个手机小游戏——《测未知电阻的阻值》,谁知道测定未知电阻阻值的办法?(学生回答,用伏安法测定电阻。
可用app演示操作测量出电阻)伏安法脱胎于欧姆定律,欧姆定律很好的帮助我们找到了同一个用电器中三个电学基本量间的关系。
可是,在现实生活中,一个电路往往是由多个用电器组成的,那物理量可就不止三个了。
这些物理量之间有关系吗?今天,就让我们利用已有经验来理清它们间的关系。
(二)主题一:两个用电器,九个物理量之间的基本关系。
1 / 5大家觉得,有许多个多用电器组成的电路复杂吗?对于复杂的问题,我们可以将它简单化。
多个用电器复杂,那么我们就先来研究两个用电器的。
教案:电路的分析和应用一、教学目标1.知识目标:a.理解并掌握电路的基本概念、基本元件和基本符号;b.掌握串联电路、并联电路以及混联电路的特点与计算方法;c.了解并分析电路中的电流、电压和电阻的关系;d.了解并应用欧姆定律和功率定律解决电路问题。
2.能力目标:a.能够通过电路图分析电路的结构特点;b.能够计算串联电路、并联电路和混联电路的总电阻和总电流;c.能够应用欧姆定律和功率定律解决电路问题。
3.情感目标:培养学生的观察、分析和解决问题的能力,培养学生对科学知识的兴趣和探究精神。
二、教学重点和难点1.重点:a.串联电路、并联电路和混联电路的特点与计算方法;b.欧姆定律和功率定律的应用。
2.难点:a.混联电路的特点与计算方法;b.如何应用欧姆定律和功率定律解决电路问题。
三、教学过程1.导入(5分钟)引入电路概念,与学生进行简要互动,了解学生对电路的基本了解程度。
2.理论讲解(30分钟)a.电路的基本概念、基本元件和基本符号,通过多媒体和示意图进行讲解。
b.串联电路、并联电路和混联电路的特点与计算方法的讲解,并结合电路图进行解释。
c.欧姆定律和功率定律的讲解,并结合例题进行演示。
3.实例分析(30分钟)a.给定一个电路图,让学生分析其结构特点并计算总电阻和总电流。
b.针对不同电路结构和元件展开讨论,引导学生分析电流、电压和电阻的关系。
4.练习与巩固(25分钟)a.课堂练习:提供多个电路图,要求学生根据所学方法计算总电阻和总电流。
b.基础练习:布置作业题,要求学生利用所学知识解决电路问题,并发现其中的规律和问题。
5.总结反思(10分钟)学生讲解并总结本节课的重点内容,教师对学生的表现进行评价,激发学生的自信心和兴趣。
四、作业布置1.课后练习册上的相关习题。
2.提醒学生认真观察周围的电路应用,思考其中的问题和解决方法。
3.预习下一节课的内容,为课堂讨论做准备。
五、教学反思本堂课通过理论讲解、实例分析和练习巩固的方式,使学生了解并掌握了电路的基本概念、基本元件和基本符号,掌握了串联电路、并联电路和混联电路的特点与计算方法,理解并应用欧姆定律和功率定律解决电路问题。
《第7节电路分析与应用》教案
教学目标
(1)理解掌握串、并联电路中的电流规律。
(2)经历简单的电路连接,观察实验现象,从现象中总结归纳出规律;培
养学生分析问题和解决问题的能力。
(3)通过实验,激发学生学习兴趣,体验解决物理问题的喜悦。
重难点
1.教学重点
(1)学生学会正确使用电流表测量串、并联电路中的电流。
(2)通过实验揭示串、并联电路中的电流规律。
2.教学难点
关于串,并联电路的电流特点的实验探究。
教学过程
(一)测量串、并联电路的电流。
1、提出问题:大家猜想一下,串联电路中各处的电流之间有什么关系呢?
并联电路中干路电流和各支路电流之间什么关系呢?
安排学生可以先初步实验,并先猜想串联电路电流什么关系。
2、大胆猜想
让学生分组讨论,并发表自己的猜想:
小组1:我们猜想串联电路电流处处相等。
因为我们的串联电路中灯泡一样亮。
小组2:我们猜想串联电路中电流从正极出发越来越小。
因为我们的灯泡靠近正极的比较亮。
小组3:我们猜想串联电路电流从负极往正极越来越小。
因为我们的灯泡靠近负极的比较亮。
小组4:我们猜想串联电路电流靠近电源两极比较大,中间比较小。
因为我
们的两只灯泡一开始靠近负极的比较亮,把它们互换位置后,靠近正极的又比
较亮。
同学们一下子提出这么多的猜想,哪种猜想正确呢?我们通过探究活动来
寻找答案。
3、设计方案、合作交流
各小组讨论,提出自己的实验方案。
有的组提出测两个点的电流:①电源正极和甲灯之间的电流;②电灯乙和
电源负极之间的电流。
有的组提出测三个点的电流:①电源正极和电灯甲之间的电流;②电灯甲
和电灯乙之间的电流;③电灯乙和电源负极之间的电流。
通过讨论,大多数组认为测三个点的电流较好。
(下面电路图中的A、B、C 点)
4、进行实验、收集数据
教师提醒学生实验时要注意正确使用电流表,把实验结果如实地记录下来,
填写在下面的实验记录中,并把实验中遇到的问题也记下来。
试验次数
A点的电
流IA
B点的电
流IB
C点的电
流IC
5、分析数据、得出结论
师:请大家分别分析一下实验数据,然后做出结论:串联电路中电流处处
相等。
(教师板书:Ia=Ib=Ic)
师:通过实验,我们发现多数同学的实验做得很准,向你们的大胆猜测和
成功的验证表示祝贺!其他同学的敢于猜想,敢于发表意见,同样值得我们学习。
(二)探究并联电路中干路电流与各支路电流之间的规律
1、大胆猜想
类似于前面探究串联电路中电流之间的规律,大家提出合理的猜想:
猜想1:干路电流等于各支路电流和。
支路干路水管中的水来源于干路水管。
猜想2:干路电流大于各支路电流。
支路干路水管中的水总小于干路水管中的水。
2、设计方案
测量A、B、C三点的电流
3、进行分组实验、收集数据
测量数
Ia Ib Ic
据
并联电
路
得出结论:并联电路中干路里的电流__________各支路中的电流之和。
(教师板书:Ia=Ib+Ic)。
