双绞线的种类与选择：双绞线（Twisted-Pair Cable；TP）局域网中的双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，简称UTP）和屏蔽双绞线（Shielded Twisted Pair，简称STP）两大类。
STP外面有一层金属材料包裹。
使用金属屏蔽层来降低外界的电磁干扰(EMI)，当屏蔽层被正确地接地后，可将接收到的电磁干扰信号变成的电流信号，与在双绞线形成的干扰信号电流反向。
只要两个电流是对称的，它们就可抵消，而不给接收端带来噪声。
可是，屏蔽层不连续或者屏蔽层电流不对称时，就会降低甚至完全失去屏蔽效果而导致噪声。
STP线缆只有当完全的端对端链路均完全屏蔽及正确接地后，才能防止电磁辐射及干扰。
要使噪声减小到最小，提高信噪比，这种抗干扰、防辐射的能力，就是所谓的电磁兼容性(EMC)。
STP可以减小辐射，防止信息被窃听，同时具有较高的数据传输率，但价格相对要贵，安装也比较复杂。
UTP外面则只有一层绝缘胶皮包裹，这种网线在塑料绝缘外皮里面包裹着八根信号线，它们每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。
双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。
每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。
国际电工委员会和国际电信委员会EIA/TIA Electronic Industry Association/Telecommunication Industry Association已经建立了UTP网线的国际标准并根据使用的领域分为5个类别(Categories或者简称CAT)，每种类别的网线生产厂家都会在其绝缘外皮上标注其种类，例如CAT-5或者Categories-5。
总之UTP价格相对便宜，组网方便。
双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。
双绞线有多种分类和制作方法，下面将对其进行详细介绍。
双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。
UTP线由两对绞合的铜线构成，没有屏蔽层。
根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。
2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。
STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。
3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。
SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。
4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。
SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。
双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。
2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。
3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。
确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。
4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。
5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。
然后，使用压线钳将插头和铜线牢固地压在一起。
6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。
制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。
双绞线基础知识1.双绞线简介双绞线（TP：Twisted Pairwire）是一种最常用的传输介质。
双绞线是由两根具有绝缘保护的铜导线组成的。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的影响程度。
每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。
双绞线一般由两根22号到26号绝缘铜导线相互缠绕而成。
如果把一对或多对双绞线放在一条导管中，便成了双绞线电缆。
与其他传输介质相比，双绞线在传输距离、信道宽度和数据速度等方面均受到一定的限制，但价格较为低廉。
2.双绞线分类目前双绞线可分为非屏蔽双绞线（UTP：Unshie1ded Twisted Pairwire）和屏蔽双绞线（STP：Shileded Twisted Pairwire，也称八线头和四线头双绞线）两种。
屏蔽双续线电缆的外层内铝箔包裹荐。
它的价格相对要贵一些。
非屏蔽双绞线和屏蔽双绞线的物理形式如下图2.36所示。
图2.36 屏蔽和非屏蔽双绞线虽然双绞线主要是用来传输模拟声音信息的，但同样适用于数字信号的传输，特别适用于较短距离的信息传输。
在传输期间，信号的衰减比较大，并且使其波形畸变。
为了克服这一弱点，一般在线路上采用放大技术来再生波形。
采用双绞线的局部网络的带宽取决于所用导线的质量、每一根导线的精确长度及传输技术。
只要精心选择和安装双绞线，就可以在短距离内达到几百万位/秒的可靠传输率。
当距离很短，并且采用特殊的电子传输技术时，传输率可达100 Mb/s甚至更高的传输速率。
用双绞线传输数据时距离通常是100 m。
双绞线最适合用于局部网络内点对点之间的设备连接。
但它很少用来作为广播方式传输的媒体。
因为广播方式的总线通常需要相当长距离的非失真传输。
因使用双绞线传输信息时要向周围幅射，这很容易被窃听，所以要花费额外的代价加以屏蔽，以减小幅射（但不能完全消除）。
而且双绞线电缆一般具有较高的电容性，这可能会使信号失真，故双绞线电缆不太适合高速率的数据传输。
双绞线分类及参数赵陇（淮安信息职业技术学院）摘要：双绞线按照其线对数的多少，可以分为4对双绞线和大对数双绞线；按其是否具有屏蔽性又可分为屏蔽双绞线和非屏蔽双绞线，屏蔽双绞线根据屏蔽方式的不同，又有多种不同的划分；按照双绞线的带宽，又可分为5类、超5类、6类线等。
本文详细介绍了各类双绞线，以及双绞线常用的参数。
关键词：双绞线；大对数双绞线；色谱；T568A；T568B1 双绞线分类双绞线是一种综合布线工程中最常用的传输介质，根据其线对的多少，可以分为4对双绞线和大对数双绞线，大对数双绞线是指具有25对、50对、100对等规格的双绞线。
我们通常所说的网线一般指4对双绞线。
这在《双绞线简介》中给出了详细的介绍。
按照其屏蔽性，双绞线可以分为两大类，非屏蔽双绞线和屏蔽双绞线。
非屏蔽双绞线简称为UTP，屏蔽双绞线根据屏蔽方式的不同，又可以分为STP(Shielded Twisted-Pair)、FTP(Foil Twisted-Pair)、SFTP 等，屏蔽双绞线的屏蔽层用于接地。
STP是独立屏蔽双绞线，每一对线都有一个铝箔屏蔽层，四对线合在一起还有一个公共的金属编织屏蔽层，这是七类线的标准结构。
它适用于高速网络的应用，提供高度保密的传输，支持未来的新型应用。
FTP是铝箔屏蔽的双绞线，带宽较大、抗干扰性能强，具有低烟无卤的特点。
SFTP是指双屏蔽双绞线，也就是在铝箔的基础上增加一层编织网，常用为铝镁丝编织网，也有用锡丝或是镀锡铜丝，具抗干扰及高度保密传输，适用专业布线工程中。
图1 双绞线屏蔽双绞线电缆的外层由铝泊包裹，以减小辐射，但并不能完全消除辐射。
屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
并且屏蔽只在整个电缆装有屏蔽装置，并且两端正确接地的情况下才起作用。
所以，要求整个系统全都是屏蔽器件，包括电缆、插座、跳线和配线架等，同时建筑物需要有良好的地线系统。
与屏蔽双绞线相比，非屏蔽双绞线由于没有屏蔽层，因而重量轻、易弯曲、易安装，组网灵活，非常适用于结构化布线，在无特殊要求的计算机网络布线中，常使用非屏蔽双绞线。
什么是双绞线？ 双绞线分类及特点双绞线的英⽂名字叫Twist-Pair。
是综合布线⼯程中最常⽤的⼀种传输介质。
双绞线采⽤了⼀对互相绝缘的⾦属导线互相绞合的⽅式来抵御⼀部分外界电磁波⼲扰。
把两根绝缘的铜导线按⼀定密度互相绞在⼀起，可以降低信号⼲扰的程度，每⼀根导线在传输中辐射的电波会被另⼀根线上发出的电波抵消。
“双绞线”的名字也是由此⽽来。
双绞线⼀般由两根22-26号绝缘铜导线相互缠绕⽽成，实际使⽤时，双绞线是由多对双绞线⼀起包在⼀个绝缘电缆套管⾥的。
典型的双绞线有四对的，也有更多对双绞线放在⼀个电缆套管⾥的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，⼀般地说，扭绞长度在38.1cm⾄14cm内，按逆时针⽅向扭绞。
相临线对的扭绞长度在12.7cm以上，⼀般扭线的越密其抗⼲扰能⼒就越强，与其他传输介质相⽐，双绞线在传输距离，信道宽度和数据传输速度等⽅⾯均受到⼀定限制，但价格较为低廉。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细⽽后者线径粗，型号如下：1）⼀类线：主要⽤于传输语⾳（⼀类标准主要⽤于⼋⼗年代初之前的电话线缆），不同于数据传输。
2）⼆类线：传输频率为1MHZ，⽤于语⾳传输和最⾼传输速率4Mbps的数据传输，常见于使⽤4MBPS规范令牌传递协议的旧的令牌⽹。
3）三类线：指⽬前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，⽤于语⾳传输及最⾼传输速率为10Mbps的数据传输主要⽤于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，⽤于语⾳传输和最⾼传输速率16Mbps的数据传输主要⽤于基于令牌的局域⽹和 10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套⼀种⾼质量的绝缘材料，传输率为100MHz，⽤于语⾳传输和最⾼传输速率为10Mbps的数据传输，主要⽤于100BASE-T和10BASE-T⽹络。
双绞线原理双绞线是计算机网络中常用的一种传输介质，它采用了双绞线原理。
双绞线由两根相互绞合的导线组成，其中每根导线都是由多根铜线细丝组成。
这种设计可以有效地减少电磁干扰和信号衰减，提高数据传输的可靠性和稳定性。
一、双绞线原理的基本概念1. 电磁波电磁波是由电场和磁场相互作用而产生的一种能量传递方式。
在计算机网络中，数据通过电磁波在传输介质中进行传输。
2. 电磁干扰当电磁波在传输介质中传播时，会与其他电子设备产生干扰，影响数据传输的稳定性和可靠性。
3. 信号衰减信号衰减是指数据在通过长距离传输介质时逐渐失去能量而变得弱化。
这会导致数据丢失或错误。
4. 双绞线双绞线是由两根相互绞合的导线组成的传输介质。
每根导线都是由多根铜线细丝组成，它们被绞合在一起以减少电磁干扰和信号衰减。
二、双绞线原理的工作原理1. 电磁干扰的减少由于双绞线中的两根导线是相互绞合的，它们会互相产生电流并形成一个磁场。
这个磁场可以有效地抵消其他电子设备产生的干扰，从而减少电磁干扰对数据传输的影响。
2. 信号衰减的减少双绞线中每根导线都是由多根铜线细丝组成，这些细丝被绞合在一起以形成一个更加坚固的结构。
这种设计可以有效地减少信号在传输过程中失去能量而变得弱化，从而提高数据传输的可靠性和稳定性。
三、双绞线原理的分类1. STP（屏蔽双绞线）STP是一种采用屏蔽材料对双绞线进行屏蔽处理以进一步减少电磁干扰和信号衰减的双绞线。
它通常用于高速数据传输和长距离传输。
2. UTP（非屏蔽双绞线）UTP是一种不采用屏蔽材料的双绞线。
它通常用于低速数据传输和短距离传输，如家庭网络和办公室网络。
四、双绞线原理的应用1. 以太网以太网是一种常见的局域网技术，它使用双绞线作为传输介质。
通过使用双绞线，以太网可以实现高速数据传输和稳定性。
2. 电话系统电话系统也使用双绞线作为传输介质。
通过使用双绞线，电话系统可以实现高质量的音频传输和稳定性。
3. 家庭网络家庭网络通常使用UTP双绞线作为传输介质。
计算机网络传输介质计算机网络是现代社会中不可或缺的一部分，而计算机网络的传输介质则是网络建设的基础，它决定了网络的稳定性和传输速度。
本文将探究计算机网络传输介质的类型、特点以及应用场景。
一、传输介质的分类计算机网络中常用的传输介质分为三种：双绞线、光纤和同轴电缆。
1. 双绞线双绞线是计算机网络中最常用的传输介质。
双绞线是由两股细铜丝（或多股铜线）缠绕在一起形成的一种传输媒介。
它可以分为一类、二类和五类三种类型。
一类双绞线主要用于传输10Mbps以下的信号，主要用于LAN 网络的建设；二类双绞线支持100Mbps的传输速度，广泛应用于大多数企业的内部网络建设；五类双绞线则支持1000Mbps的传输速度，被称为千兆双绞线，目前在数据中心等高速网络中得到了广泛应用。
2. 光纤光纤是一种用于传输光信号的传输介质，它是一根纤细的玻璃或塑料芯子，外面有一层光学纤维包覆。
光纤的传输速度非常快，最高可达数十Gbps，而且它能够抵御电磁干扰和抗干扰能力较强，因此被广泛应用于高速网络建设和数据中心等场合。
不过，光纤传输方式采用全息成像技术，设备昂贵，安装维护复杂，数据传输范围有限，因此也有一定的局限性。
3. 同轴电缆同轴电缆是由内部由一个铜质或铝质的中心导体、一个绝缘体以及一个绝缘外层组成的传输介质。
同轴电缆的传输速度较慢，同时电磁干扰比较大，已经逐渐淘汰。
二、传输介质的特点不同类型的传输介质具有不同的特点，下面我们将逐一进行分析。
1. 双绞线双绞线的主要特点在于成本低廉、安装方便、使用范围广泛。
同时，它还具有抗干扰能力较强、传输稳定等优点。
但是，双绞线的传输距离受到限制，需要设备之间的距离较近，同时，双绞线在传输信号时易受到干扰，因此对维护和保养也有一定要求。
2. 光纤光纤的主要特点在于传输速度快、传输范围大、误码率低、抗干扰能力强、安全性高等优点。
但是，光纤设备的价格高昂、安装维护成本也比较高，同时由于光缆本身具有易折损性、输送介质透明性等特点，也易受到破环损坏和竞争干扰等问题。
双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PC to Switch/Hub，Router to Switch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A标准，要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。
做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。
五类双绞线的技术参数
五类双绞线的技术参数主要包括传输速率、带宽、传输距离、电阻、电容和电感等。
1. 传输速率：五类双绞线的传输速率可以达到1000Mbps，也就是千兆位每秒。
2. 带宽：五类双绞线的带宽为100MHz，这意味着它可以传输高频率的信号，满足大部分网络应用的需求。
3. 传输距离：五类双绞线的传输距离可以达到100米，这个距离对于大部分家庭和办公场所来说已经足够，同时也减少了信号衰减和干扰的可能性。
4. 电气特性：五类双绞线的电阻控制在100欧姆以内，保证了信号传输的稳定性。
电容被限制在标准范围内，确保了信号传输的准确性和稳定性。
电感也被控制在较低的水平，减少了信号的衰减和失真。
此外，五类双绞线通常采用RJ形式的连接器，线对具有不同的绞距长度，通常在长度内按逆时针方向扭绞，一对线对的扭绞长度在以内。
以上信息仅供参考，如有需要，建议咨询专业技术人员。

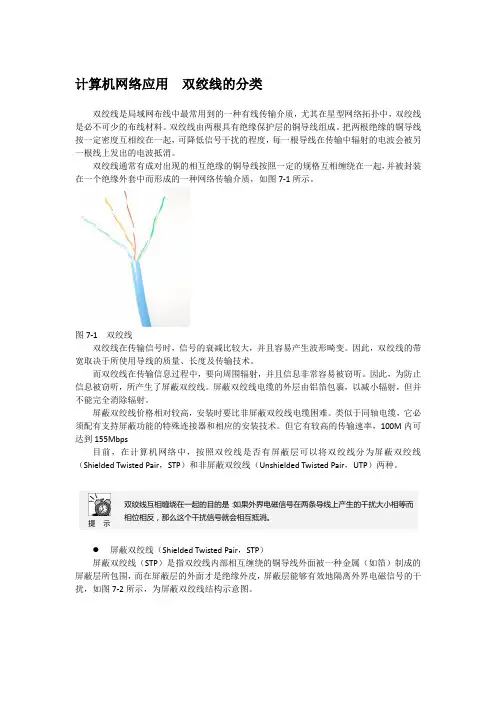

计算机网络应用 双绞线的分类双绞线是局域网布线中最常用到的一种有线传输介质，尤其在星型网络拓扑中，双绞线是必不可少的布线材料。
双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
双绞线通常有成对出现的相互绝缘的铜导线按照一定的规格互相缠绕在一起，并被封装在一个绝缘外套中而形成的一种网络传输介质，如图7-1所示。
图7-1 双绞线双绞线在传输信号时，信号的衰减比较大，并且容易产生波形畸变。
因此，双绞线的带宽取决于所使用导线的质量、长度及传输技术。
而双绞线在传输信息过程中，要向周围辐射，并且信息非常容易被窃听。
因此，为防止信息被窃听，所产生了屏蔽双绞线。
屏蔽双绞线电缆的外层由铝箔包裹，以减小辐射，但并不能完全消除辐射。
屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
类似于同轴电缆，它必须配有支持屏蔽功能的特殊连接器和相应的安装技术。
但它有较高的传输速率，100M 内可达到155Mbps目前，在计算机网络中，按照双绞线是否有屏蔽层可以将双绞线分为屏蔽双绞线（Shielded Twisted Pair ，STP ）和非屏蔽双绞线（Unshielded Twisted Pair ，UTP ）两种。
屏蔽双绞线（Shielded Twisted Pair ，STP ）屏蔽双绞线（STP ）是指双绞线内部相互缠绕的铜导线外面被一种金属（如箔）制成的屏蔽层所包围，而在屏蔽层的外面才是绝缘外皮，屏蔽层能够有效地隔离外界电磁信号的干扰，如图7-2所示，为屏蔽双绞线结构示意图。
提 示 双绞线互相缠绕在一起的目的是：如果外界电磁信号在两条导线上产生的干扰大小相等而相位相反，那么这个干扰信号就会相互抵消。
图7-2 屏蔽双绞线结构●非屏蔽双绞线（Unshielded Twisted Pair ，UTP ）非屏蔽双绞线（UTP ）是目前局域网中使用频率最高的一种网线。
双绞线传输原理双绞线（Twisted Pair）作为一种常见的传输媒介，在计算机网络中扮演着重要的角色。
其传输原理是通过电磁感应和电信号传导来实现信息的传输。
下面将详细介绍双绞线传输原理。
1. 双绞线的结构和分类双绞线由两根绝缘导线组成，它们相互绕合在一起，形成一对扭绞线。
双绞线可以分为无屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）两种类型。
其中，UTP常用于家庭和办公室网络，而STP主要用于工业环境中。
2. 双绞线的传输原理双绞线的传输原理是基于两个重要的物理概念：电磁感应和电信号传导。
电磁感应：当电流通过导线时，会形成一个围绕着导线的电磁场。
当另一根导线靠近时，它会受到来自电磁场的影响，导致电流在两根导线之间产生电磁感应。
这种电磁感应的作用使得双绞线能够抵抗外部电磁干扰。
电信号传导：信息通过电信号的形式在双绞线上传输。
当发送端产生一个电信号时，它会通过双绞线中的一根导线传输，而另一根导线则用作地线。
接收端通过另一根导线接收到电信号，并将其转化为可读的信息。
这种电信号的传导方式使得双绞线能够在长距离传输信号。
3. 双绞线的优势和应用双绞线作为一种常见的传输媒介，具有以下几个优势：抗干扰能力强：双绞线的扭绞结构能够减少外界电磁干扰对信号的影响，从而提高信号的可靠性和稳定性。
成本低廉：与其他传输媒介相比，双绞线的制造成本较低，易于购买和安装。
灵活性强：双绞线具有灵活性，可以根据需要进行弯曲和走向调整，方便布线和维护。
由于以上的优势，双绞线广泛应用于各个领域，如家庭网络、办公室网络、数据中心、工业自动化等。
4. 双绞线的分类和性能根据不同的传输需求，双绞线可以分为不同的类别，如Cat5、Cat6、Cat7等。
这些分类标准主要根据双绞线的带宽、传输速率和抗干扰能力进行划分。
双绞线的性能还可以通过几个重要指标进行评估，包括传输距离、传输速率、信号衰减和干扰抑制等。
双绞线的分类及制作方法
一、双绞线的分类
1、普通双绞线：普通双绞线，是指以聚氯乙烯(PVC)为护套材料和界定绝缘子与剥线之间的氧化铝(AA)双绞线，主要用于电线电缆、建筑装璜和家用电器的布回路。
2、双芯双绞线：双芯双绞线，也叫两芯双绞线，是一种由聚氯乙烯(PVC）护套的电线，并由两条氧化铝(AA)扭绞线包裹着双芯电线，主要用于供电电缆、工业、家庭电器、家庭自动化等领域。
3、芳烃双绞线：芳烃双绞线，也叫芳香族双绞线，是一种环氧树脂(epoxy resin) 护套电线，由双芯电线和两条氧化铝 (AA) 双绞线装配而成，通过加氟烷 (halogen) 后氧化铝 (AA) 的护层空间进一步增加，以芳烃 (aromatic) 作为阻燃性介质，以提高电线的阻燃性能。
电线和线芯的导电性能非常优良，可以作为架空线电缆，用于建筑装璜、工业装璜和汽车电缆。
4、防火双绞线：防火双绞线是一种特殊的双绞线，电缆护套材料的阻燃性能可以抵抗火焰灼烧，具有很高的阻燃性能。
一般由氧化铝(AA)扭绞线与双芯电线，而且采用了火焰抑制添加剂，在抗火表面浇注了金属颗粒或热塑性阻燃模塑粒子，使电缆的阻燃性能得到最大程度的提高。
计算机网络双绞线的分类
双绞线电缆是目前局域网中最为常用的传输介质，其优点是价格便宜、易于安装，而且在传输距离较远时，可使用中继器来放大信号，其缺点是容易遭受物理伤害。
双绞线电缆能够轻易地应用于多种不同的拓扑结构中，例如经常用于星型拓扑结构中。
目前，计算机网络内常用的双绞线电缆主要分为以下两种：
1．屏蔽双绞线（STP）
屏蔽双绞线（STP）电缆中的缠绕电线对被一种金属如箔制成的屏蔽层所包围，而且每个线对中的电线也是相互绝缘的。
一些STP使用网状金属屏蔽层。
这层屏蔽层如同一根天线，将噪声转变成直流电（假设电缆被正确接地），该直流电在屏蔽层所包围的双绞线中形成一个大小相等，方向相反的直流电（假设电缆被正确接地）。
屏蔽层上的噪声与双绞线上的噪声反相，从而使得两者相抵消。
影响STP屏蔽作用的因素包括：环境噪声的级别和类型，屏蔽层的厚度和所使用的材料，接地方法以及屏蔽的对称性和一致性，如图5-3所示为屏蔽双绞线结构示意图。
图5-3 屏蔽双绞线结构
2．非屏蔽双绞线（UTP）
非屏蔽双绞线（UTP）电缆包括一对或多对由塑料封套包裹的绝缘电线对，由于没有额外的屏蔽层。
因此，UTP比STP更便宜，但抗干扰能力也相对较低，其结构如图5-4所示。
IEEE将UTP电缆命名为10BaseT，其中10代表最大数据传输速度为10Mbps，Base代表采用基带传输方法传输信，T代表Twinst Pair。
图5-4 非屏蔽双绞线结构
在实际的局域网组建过程中，使用非屏蔽双绞线较多，若没有特殊说明双绞线类
型，一般都是应该指非屏蔽双绞线。
提示。
双绞线的特点范文
1.抗干扰能力强：双绞线具有较强的抗干扰能力，能够有效地降低电磁干扰，提供更稳定和可靠的传输。
2.带宽高：双绞线的带宽相对较高，可以支持高速数据传输和高质量的音视频传输。
3.安装方便：双绞线相对于其他电缆类型，如同轴电缆和光纤，更加灵活和易于安装。
它可以弯曲和弯折，便于在不同的环境中布线。
4.成本低廉：相对于同等性能的其他电缆类型，双绞线的成本更低。
这使得双绞线成为大多数网络和通信系统的首选。
5. 分类多样：双绞线按照传输性能和应用可以分为多个类别，如Cat5、Cat6、Cat7等。
不同类别的双绞线适用于不同的应用场景和传输要求。
6.适应不同环境：双绞线可根据使用环境的不同而进行特殊设计。
例如，室内双绞线和室外双绞线具有不同的防水性能和耐久性。
7.可扩展性好：双绞线的设计可以轻松支持新的技术和应用。
无需更换整个系统，只需更换部分线缆即可提升网络性能。
8.安全性高：双绞线通常采用双绝缘设计，可以提供更高的安全性。
防止电缆损坏或电流泄漏造成的意外事故。
9.容量大：双绞线可以同时传输多路信号或数据，具有较大的传输容量。
这使得它成为大型网络和通信系统的理想选择。
10.易于维护和管理：双绞线的结构简单，容易识别和管理。
当有故障发生时，可以快速定位和解决问题，减少停机时间。
总体而言，双绞线具有抗干扰能力强、带宽高、安装方便、成本低廉、适应不同环境、可扩展性好、安全性高、容量大、易于维护和管理等特点。
这些特点使得双绞线在各类通信和数据传输领域中广泛应用，并成为当前
最常见的电缆类型之一。
双绞线基础知识及双绞线制作指南首先，让我们来了解一些关于双绞线的基础知识。
1. 双绞线分类：根据双绞线的用途和性能要求的不同，可以将双绞线分为不同的类别。
例如，Cat5e和Cat6是目前最常用的双绞线标准。
2.双绞线结构：双绞线一般由四对铜线组成，每对铜线都被一个绝缘层包裹，并且四对铜线会被一个整体的绝缘层所包裹。
这种结构有助于减少干扰信号的影响。
3.绞合方式：双绞线的铜线绞合方式有两种，分别是顺时针绞合和逆时针绞合。
这两种方式在制作过程中需要一致，以确保信号传输的准确性。
接下来，我们将为大家提供双绞线的制作指南。
材料：-双绞线卷（根据需要选择适当的类别和长度）-铜线剥线钳-网线插头-网线压线钳制作步骤：1.切断所需长度的双绞线，然后用剥线钳剥去双绞线末端的绝缘层，露出铜线。
2.将铜线按照绞合方式进行排列，确保绞合方式一致。
3.使用剥线钳为每对铜线剥去一小段绝缘层，露出铜线的末端。
4.将剥掉绝缘层的铜线按照颜色进行配对。
常见的配对方式是橙白-橙、绿白-绿、蓝白-蓝、棕白-棕。
5.将配对好的铜线依次插入网线插头的对应插槽中，确保铜线插入到插头的末端，且不出现错位或乱绞。
6.使用网线压线钳将插头固定在双绞线上，确保插头和双绞线牢固连接。
7.重复以上步骤，直到完成所需数量的双绞线制作。
以上就是双绞线的基础知识及双绞线制作的指南。
通过掌握这些知识，我们可以更好地理解和使用双绞线，以满足网络传输的要求。
值得注意的是，在制作双绞线时，应注意仔细操作，确保每一步骤都正确无误，以确保制作的双绞线质量可靠。
双绞线的分类及特点
双绞线的英文名字叫Twist-Pair。
是综合布线工程中最常用的一种传输介质。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。
典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。
相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
分类：
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：
1）一类线：主要用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE-T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（Structural Return Loss）、更小的时延误差，性能得到很大提高。
超5类线主要用于千兆位以太网（1000Mbps）。
7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合
衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
目前，双绞线可分为非屏蔽双绞线（UTP=UNSHILDED TWISTED PAIR）和屏蔽双绞线（STP=SHIELDED TWISTED PAIR）。
屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
非屏蔽双绞线电缆具有以下优点：
（1）无屏蔽外套，直径小，节省所占用的空间；
（2）重量轻，易弯曲，易安装；
（3）将串扰减至最小或加以消除；
（4）具有阻燃性；
（5）具有独立性和灵活性，适用于结构化综合布线。
在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。
