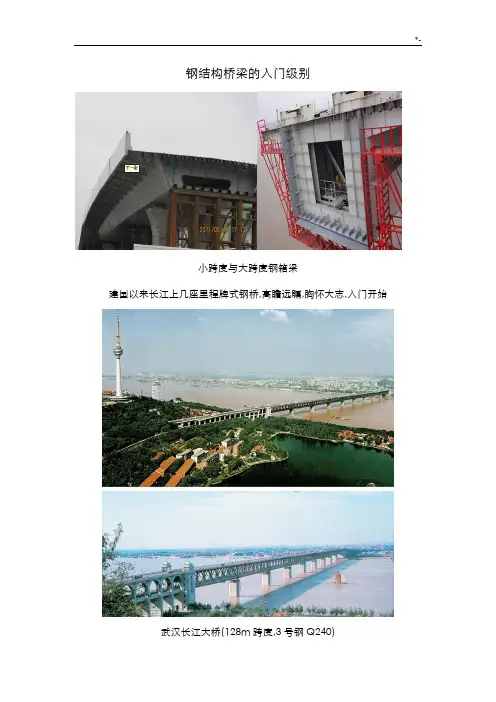

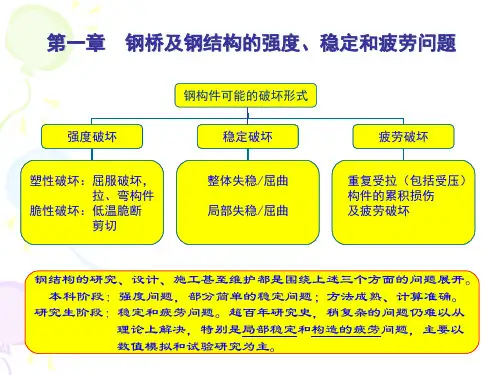

钢结构桥梁的入门级别小跨度与大跨度钢箱梁建国以来长江上几座里程牌式钢桥,高瞻远瞩,胸怀大志,入门开始武汉长江大桥(128m跨度,3号钢Q240)南京长江大桥(160m跨度,16Mnq Q345)九江长江大桥(216m跨度,15MnVNq Q420)芜湖长江大桥(312m跨度,14MnNbq Q345)天兴洲长江大桥(504m跨度,14MnNbq Q345)一、桥梁用钢牌号1、Q235qD Q345qD Q370qD Q420QD第一个Q为屈服拼音第一个字母,屈服之意; 数字235表示屈服强度(是一个应力数值),数字后q为桥梁第一个拼音q,表示为桥梁用结构钢;最后一个大写字母D 为钢材等级,钢材等级之分有A、B、C、D、E5个等级,A不做冲击功要求,B表示常温20゜冲击功,C为0゜冲击功,D表示-20゜是冲击功,E为-40独冲击功要求.冲击功与钢材韧性相关,Q345qE 联合起来意为:屈服强度为345MPa应力的桥梁用钢,-40゜有冲击功要求,一般不小于47J.钢材安全系数一般取为1.7,那么Q345钢材容许应力为345/1.7=202.9MPa,规范中采用200MPa.Q345中345为屈服强度,抗拉强度更大,一般为容许应力的2.5倍,所以Q345抗拉强度为200*2.5=500MPa,规范中取值510MPa.抗剪容许应力为基本容许应力的0.6倍,局部承压为基本容许应力的1.5倍,规范中Q345钢材抗剪容许应力120MPa,局部承压容许应力为300MPa.二、钢结构桥梁的设计方法公路钢结构桥梁设计规范2015没出来之前,公路钢结构桥梁仍然采用容许应力法设计:各项荷载系数为1,荷载组合下外力应力只要小于容许应力200MPa 即可.现在新出钢桥规范为了与混凝土统一采用两个极限状态设计法一致,钢结构桥梁也采用了极限状态设计法,以Q345qD钢为例说明问题的实质性:1)容许应力法外荷载组合系数:1x恒载+1x活载+1x其它可变活载荷载组合下的应力小于规范中的容许应力200MPa (345/1.7=203)2)极限状态法外荷载组合系数:1.2x恒载+1.4x活载+1.4x其它可变活载X0.75综合起来极限状态法相比于容许应力法荷载综合系数采用了1.35荷载组合下的应力小于规范中的容许应力275MPa (345/1.7x1.35=274) 所以极限状态法相当于外荷载系数乘了个1.35的数值,相对于容许应力法中的容许应力相应同时乘以1.35的数值,本质一样,游戏而已.三、钢结构桥梁几个主体问题钢结构核心问题为强度、稳定、疲劳1)强度受拉杆件或者弯矩中的受拉部位:应力小于容许应力即可,假如为螺栓连接,计算应力时采用净面积计算2)稳定稳定问题转为强度模式控制,只不过将容许的压应力转换为容许应力x小于1的一个数字,此数字结合杆件的计算长度与杆件回转半径相结合的长细比,如下表稳定问题还包括整体稳定与局部稳定之分,只要构件受压,终究不能离开稳定问题的困扰,这也是拱桥跨径小于斜拉桥、斜拉桥跨径小于悬索桥的主体原因;整体稳定可按上述的稳定应力小于强度容许应力乘以相应于长细比的小于1的折减系数控制,局部稳定按照下表宽厚比控制。

钢结构培训讲解钢结构作为现代建筑领域中一种重要的结构形式，因其具有强度高、自重轻、施工速度快等优点，在工业厂房、高层建筑、桥梁等众多工程中得到了广泛应用。

为了让大家更好地了解和掌握钢结构相关知识，下面将为大家进行详细的培训讲解。

一、钢结构的基本概念钢结构是指以钢材为主要材料，通过焊接、螺栓连接等方式组成的结构体系。

钢材具有良好的力学性能，如高强度、高韧性、良好的塑性和可焊性等，这使得钢结构能够承受较大的荷载并具有较好的抗震性能。

二、钢结构的材料1、钢材的种类碳素结构钢：价格较低，性能一般，适用于一般的建筑结构。

低合金高强度结构钢：强度高、韧性好，常用于重要的钢结构工程。

2、钢材的性能强度：包括屈服强度和抗拉强度，是衡量钢材承载能力的重要指标。

塑性：常用伸长率和断面收缩率来表示，塑性好的钢材在受力时能产生较大的变形而不破坏。

韧性：反映钢材抵抗冲击荷载的能力。

可焊性：指钢材在一定的焊接工艺条件下，获得优质焊缝的性能。

三、钢结构的连接1、焊接连接优点：连接强度高、构造简单、施工方便。

缺点：焊接残余应力和焊接变形对结构性能有一定影响，质量检验要求较高。

2、螺栓连接普通螺栓连接：装拆方便，但连接强度较低。

高强度螺栓连接：分为摩擦型和承压型，连接强度高，广泛应用于钢结构中。

四、钢结构的设计1、设计原则安全可靠：满足结构在使用过程中的承载能力和稳定性要求。

经济合理：在保证结构安全的前提下，尽量降低造价。

施工方便：便于制作、安装和维护。

2、设计内容结构选型：根据建筑功能、跨度、高度等因素选择合适的结构形式。

荷载计算：包括恒载、活载、风载、地震作用等。

内力分析：确定结构在各种荷载作用下的内力分布。

构件设计：根据内力计算结果，对钢梁、钢柱等构件进行截面设计和强度、稳定性验算。

五、钢结构的施工1、施工准备技术准备：熟悉施工图纸，编制施工方案。

材料准备：采购符合要求的钢材和连接材料。

场地准备：平整场地，搭建临时设施。

2、构件制作放样：根据设计图纸进行尺寸放样。

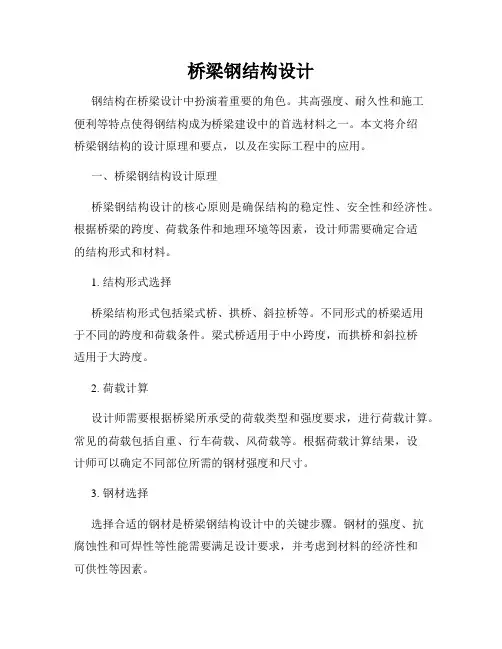

桥梁钢结构设计钢结构在桥梁设计中扮演着重要的角色。

其高强度、耐久性和施工便利等特点使得钢结构成为桥梁建设中的首选材料之一。

本文将介绍桥梁钢结构的设计原理和要点，以及在实际工程中的应用。

一、桥梁钢结构设计原理桥梁钢结构设计的核心原则是确保结构的稳定性、安全性和经济性。

根据桥梁的跨度、荷载条件和地理环境等因素，设计师需要确定合适的结构形式和材料。

1. 结构形式选择桥梁结构形式包括梁式桥、拱桥、斜拉桥等。

不同形式的桥梁适用于不同的跨度和荷载条件。

梁式桥适用于中小跨度，而拱桥和斜拉桥适用于大跨度。

2. 荷载计算设计师需要根据桥梁所承受的荷载类型和强度要求，进行荷载计算。

常见的荷载包括自重、行车荷载、风荷载等。

根据荷载计算结果，设计师可以确定不同部位所需的钢材强度和尺寸。

3. 钢材选择选择合适的钢材是桥梁钢结构设计中的关键步骤。

钢材的强度、抗腐蚀性和可焊性等性能需要满足设计要求，并考虑到材料的经济性和可供性等因素。

二、桥梁钢结构设计要点在桥梁钢结构设计中，需要注意以下几个重要要点：1. 构件布置钢结构的构件布置应满足结构的力学需求和施工要求。

合理的构件布置可以减小桥梁自重，提高结构的强度和刚度。

2. 连接方式连接方式直接影响桥梁结构的安全性和耐久性。

常见的连接方式包括焊接、螺栓连接等。

对于焊接连接，需要进行焊缝设计和检验，确保焊缝质量符合要求。

3. 施工工艺桥梁钢结构的施工工艺需考虑到结构的可靠性和施工效率。

焊接质量的控制、构件的安装顺序和工艺等方面的考虑都是确保施工顺利进行的重要因素。

三、桥梁钢结构设计实践桥梁钢结构的设计理论与实践相结合，才能真正体现出其价值和应用前景。

以下是几个成功案例的介绍：1. 老黑山大桥老黑山大桥是中国的一座拱桥，横跨了秦岭山脉。

该桥梁采用了钢结构，有效地解决了大跨度与山地复杂地质条件下的建设难题。

该桥梁的设计基于50年设计寿命，采用了高强度钢材和先进的施工工艺，确保了桥梁的稳定性和安全性。

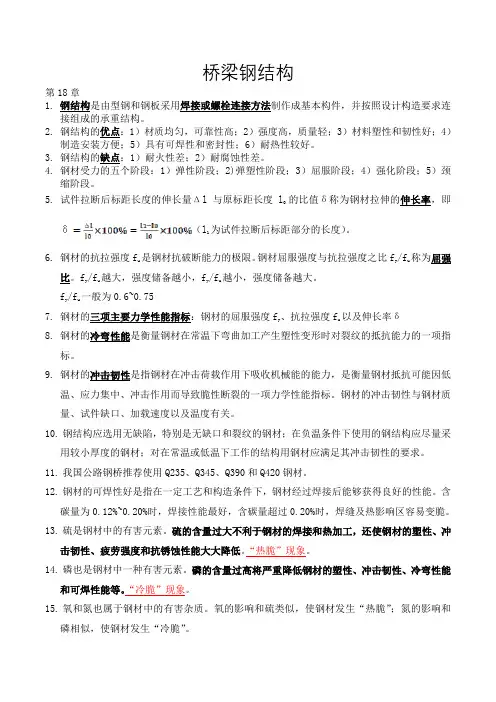

桥梁钢结构第18章1.钢结构是由型钢和钢板采用焊接或螺栓连接方法制作成基本构件，并按照设计构造要求连接组成的承重结构。

2.钢结构的优点：1）材质均匀，可靠性高；2）强度高，质量轻；3）材料塑性和韧性好；4）制造安装方便；5）具有可焊性和密封性；6）耐热性较好。

3.钢结构的缺点：1）耐火性差；2）耐腐蚀性差。

4.钢材受力的五个阶段：1）弹性阶段；2)弹塑性阶段；3）屈服阶段；4）强化阶段；5）颈缩阶段。

5.试件拉断后标距长度的伸长量Δl与原标距长度l的比值δ称为钢材拉伸的伸长率，即（l1为试件拉断后标距部分的长度）。

6.钢材的抗拉强度fu 是钢材抗破断能力的极限。

钢材屈服强度与抗拉强度之比fy/fu称为屈强比。

fy /fu越大，强度储备越小，fy/fu越小，强度储备越大。

f y /fu一般为0.6~0.757.钢材的三项主要力学性能指标：钢材的屈服强度fy 、抗拉强度fu以及伸长率δ8.钢材的冷弯性能是衡量钢材在常温下弯曲加工产生塑性变形时对裂纹的抵抗能力的一项指标。

9.钢材的冲击韧性是指钢材在冲击荷载作用下吸收机械能的能力，是衡量钢材抵抗可能因低温、应力集中、冲击作用而导致脆性断裂的一项力学性能指标。

钢材的冲击韧性与钢材质量、试件缺口、加载速度以及温度有关。

10.钢结构应选用无缺陷，特别是无缺口和裂纹的钢材；在负温条件下使用的钢结构应尽量采用较小厚度的钢材；对在常温或低温下工作的结构用钢材应满足其冲击韧性的要求。

11.我国公路钢桥推荐使用Q235、Q345、Q390和Q420钢材。

12.钢材的可焊性好是指在一定工艺和构造条件下，钢材经过焊接后能够获得良好的性能。

含碳量为0.12%~0.20%时，焊接性能最好，含碳量超过0.20%时，焊缝及热影响区容易变脆。

13.硫是钢材中的有害元素。

硫的含量过大不利于钢材的焊接和热加工，还使钢材的塑性、冲击韧性、疲劳强度和抗锈蚀性能大大降低。

“热脆”现象。

14.磷也是钢材中一种有害元素。

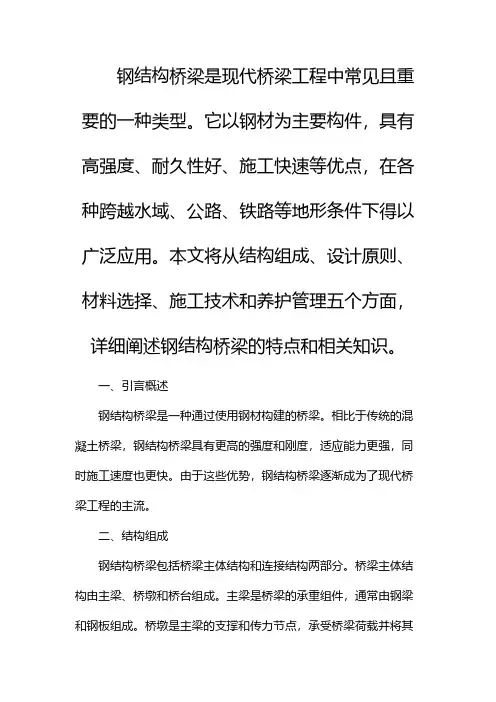

钢结构桥梁是现代桥梁工程中常见且重要的一种类型。

它以钢材为主要构件，具有高强度、耐久性好、施工快速等优点，在各种跨越水域、公路、铁路等地形条件下得以广泛应用。

本文将从结构组成、设计原则、材料选择、施工技术和养护管理五个方面，详细阐述钢结构桥梁的特点和相关知识。

一、引言概述钢结构桥梁是一种通过使用钢材构建的桥梁。

相比于传统的混凝土桥梁，钢结构桥梁具有更高的强度和刚度，适应能力更强，同时施工速度也更快。

由于这些优势，钢结构桥梁逐渐成为了现代桥梁工程的主流。

二、结构组成钢结构桥梁包括桥梁主体结构和连接结构两部分。

桥梁主体结构由主梁、桥墩和桥台组成。

主梁是桥梁的承重组件，通常由钢梁和钢板组成。

桥墩是主梁的支撑和传力节点，承受桥梁荷载并将其传递到地基。

桥台连接桥墩和桥面，是桥梁承载力的重要组成部分。

三、设计原则1.桥梁的受力和变形特征：要分析桥梁在正常使用和临时荷载下的受力特征，确保桥梁在运行时能够安全承载荷载并保持结构的稳定性。

2.荷载预测：需要根据预计的交通负荷和桥梁类型，确定合适的设计荷载，确保桥梁在使用寿命内具备足够的承载能力。

3.材料选择：要选择高强度钢材，以减小结构重量，提高疲劳寿命和抗震性能。

4.桥梁耐久性设计：要充分考虑桥梁的使用寿命和环境因素，采取合适的防腐蚀措施，延长桥梁的使用寿命。

5.施工技术：要保证桥梁的准确施工，合理控制焊接、切割等施工过程中的变形和应力集中，确保桥梁的质量和使用安全性。

四、材料选择1.钢材力学性能：要选择具有良好的强度和刚度的钢材，以满足桥梁的承载要求。

2.钢材的耐久性：要选择抗腐蚀性好的钢材，减少桥梁维修和更换的频率。

3.钢材的可焊性：钢结构桥梁的施工一般采用焊接连接，因此要选择焊接性能好的钢材。

4.钢材的成本：在材料选择时还要考虑成本因素，确保在满足强度和耐久性要求的前提下，选择经济合理的钢材。

五、施工技术和养护管理1.钢梁制造和加工工艺：钢梁制造要保证几何形状和尺寸的精度，焊接接头的质量要符合规范要求。

钢结构桥梁的入门级别小跨度与大跨度钢箱梁建国以来长江上几座里程牌式钢桥,高瞻远瞩,胸怀大志,入门开始武汉长江大桥(128m跨度,3号钢Q240)南京长江大桥(160m跨度,16Mnq Q345)九江长江大桥(216m跨度,15MnVNq Q420)芜湖长江大桥(312m跨度,14MnNbq Q345)天兴洲长江大桥(504m跨度,14MnNbq Q345)一、桥梁用钢牌号1、Q235qD Q345qD Q370qD Q420QD第一个Q为屈服拼音第一个字母,屈服之意; 数字235表示屈服强度(是一个应力数值),数字后q为桥梁第一个拼音q,表示为桥梁用结构钢;最后一个大写字母D 为钢材等级,钢材等级之分有A、B、C、D、E5个等级,A不做冲击功要求,B表示常温20゜冲击功,C为0゜冲击功,D表示-20゜是冲击功,E为-40独冲击功要求.冲击功与钢材韧性相关,Q345qE 联合起来意为:屈服强度为345MPa应力的桥梁用钢,-40゜有冲击功要求,一般不小于47J.钢材安全系数一般取为1.7,那么Q345钢材容许应力为345/1.7=202.9MPa,规范中采用200MPa.Q345中345为屈服强度,抗拉强度更大,一般为容许应力的2.5倍,所以Q345抗拉强度为200*2.5=500MPa,规范中取值510MPa.抗剪容许应力为基本容许应力的0.6倍,局部承压为基本容许应力的1.5倍,规范中Q345钢材抗剪容许应力120MPa,局部承压容许应力为300MPa.二、钢结构桥梁的设计方法公路钢结构桥梁设计规范2015没出来之前,公路钢结构桥梁仍然采用容许应力法设计:各项荷载系数为1,荷载组合下外力应力只要小于容许应力200MPa 即可.现在新出钢桥规范为了与混凝土统一采用两个极限状态设计法一致,钢结构桥梁也采用了极限状态设计法,以Q345qD钢为例说明问题的实质性:1)容许应力法外荷载组合系数:1x恒载+1x活载+1x其它可变活载荷载组合下的应力小于规范中的容许应力200MPa (345/1.7=203)2)极限状态法外荷载组合系数:1.2x恒载+1.4x活载+1.4x其它可变活载X0.75综合起来极限状态法相比于容许应力法荷载综合系数采用了1.35荷载组合下的应力小于规范中的容许应力275MPa (345/1.7x1.35=274) 所以极限状态法相当于外荷载系数乘了个1.35的数值,相对于容许应力法中的容许应力相应同时乘以1.35的数值,本质一样,游戏而已.三、钢结构桥梁几个主体问题钢结构核心问题为强度、稳定、疲劳1)强度受拉杆件或者弯矩中的受拉部位:应力小于容许应力即可,假如为螺栓连接,计算应力时采用净面积计算2)稳定稳定问题转为强度模式控制,只不过将容许的压应力转换为容许应力x小于1的一个数字,此数字结合杆件的计算长度与杆件回转半径相结合的长细比,如下表稳定问题还包括整体稳定与局部稳定之分,只要构件受压,终究不能离开稳定问题的困扰,这也是拱桥跨径小于斜拉桥、斜拉桥跨径小于悬索桥的主体原因;整体稳定可按上述的稳定应力小于强度容许应力乘以相应于长细比的小于1的折减系数控制,局部稳定按照下表宽厚比控制受压杆件设置的局部加劲肋,解决宽厚比过大的局部稳定问题.上表为压杆的局部稳定控制指标,对于受弯构件的腹板的抗剪稳定,也有相应的要求,防止腹板受剪失稳,控制指标为腹板的高厚比简支梁受力的横梁腹板加劲肋设置,竖向设置间距不大于2m的加劲板,正弯矩上缘受压部位设置水平向加劲肋.3)疲劳只要受拉,构件就有疲劳问题,裂纹随着拉应力的变化扩展,所以受压构件不需检算疲劳,受拉或者是拉压交替就会有裂纹扩展的危险,就需检算疲劳稳定,疲劳主要与应力变化幅密切相关,疲劳检算主要是检算应力幅四、钢结构桥梁与混凝土箱梁类比钢箱梁截面混凝土截面对于一个3x30m混凝土现浇预应力匝道箱梁,荷载传力途径:荷载--------传力途径1:横向通过顶板传递给纵腹板(对应纵向1m板条桥面板横向计算(车辆中车轮荷载)) ---组成横框的桥面板的横向受力-------传力途径2:通过顶底板及腹板纵向传递给横梁(对应于纵向单梁主梁计算,顶底板抗弯,腹板抗剪,车道荷载计算,受拉部位设置预应力钢束保证混凝土抗裂,同时钢束的设置不能使混凝土受压过大)---纵向受力------传立途径3(通过横梁由横梁与纵腹板相交之点传至支座)(对应于横梁计算,根据横梁跨度决定是否采用预应力)-----横梁的横向受力对于3x30m钢箱梁,16mm厚顶板及顶板位置的纵向加劲肋(U肋、倒T肋、板肋)相当于25cm厚混凝土顶板,14mm厚底板及其加劲肋相当于25cm厚混凝土底板,两块14mm厚腹板类式于45cm厚腹板.钢箱与混凝土承受荷载比较,相应采用Q345qD钢材与C50混凝土类比:混凝土顶板承受弯矩中的压力:7800mm*250mm*16.2MPa=31590kN钢箱梁顶板承受弯矩中的轴力:(7800mm*16mm+705mm*8mm*10)*200MPa=36240kN,可以看出钢结构承载能力更强.混凝土腹板抗剪:2000mm*450mm*2*0.17*32.6Mpa=9975kN钢箱梁腹板抗剪:2000mm*14mm*2*120Mpa=6720kN,抗剪混凝土强些,同等跨度的钢箱梁一恒只有混凝土的1/3.5左右30m跨径8m桥宽混凝土一恒荷载:8*0.7*26=146kN/m30m跨径8m桥宽钢箱梁一恒荷载:8*500kg/㎡=40kN/m=146/3.65kN钢箱梁相对于混凝土箱梁,上面讲述了几个类同性,类同性1: 16mm厚顶板及顶板位置的纵向加劲肋(U肋、倒T肋、板肋)相当于25cm厚混凝土顶板类同性2: 14mm厚底板及其加劲肋相当于25cm厚混凝土底板类同性3: 两块14mm厚腹板类式于45cm厚腹板本质的不同点在于钢箱梁纵向必须设置间距2m或者3m设置横隔板(正交各向异性板名称的由来,纵向顶板加劲肋加劲及横向横隔板加劲),以支承顶板上加劲肋的受力,减小顶板加劲肋计算跨度,同时减小较薄的钢板的畸变变形增强横向受弯能力,任何钢结构箱型杆件均需设置隔板,此构造类似与竹子中的隔板,大自然中生物是演化的最合理构造.钢箱梁的传力途径,相比于混凝土传力途径,多了一个横隔板间顶板纵肋的纵向传力,所以钢箱梁需要两个体系相加,原因在此!钢箱梁传力:荷载--------传力途径1:横向通过16mm厚顶板传给顶板纵向加劲肋(顶板传力,第三体系,薄膜力很大不用考虑)---------传力途径2:顶板纵向加劲肋传至隔板(纵向加劲肋及顶板组成的构件支撑在间距2m或者3m的横隔板上的受力,车辆中车轮荷载计算,多跨连续梁受力)---顶板纵向加劲肋及顶板的纵向受力,属于第二体系也叫桥面体系,由于是纵向受力,所以需要与第一应力体系相加-------传力途径3:横隔板传递给纵腹板(横隔板与其上下方顶板底板组成的构件在跨度为纵隔版之间间距的横向受力,也叫桥面体系)--- 横隔板与顶上16mm厚底下14mm厚的横向受力-------传力途径4:纵腹板传至横梁(对应于纵向单梁主梁计算,顶底板抗弯,腹板抗剪,车道荷载计算)---第一体系,也叫主梁体系,纵向受力,与混凝土完全一致------传力途径5(通过横梁由横梁与纵腹板相交之点传至支座)(对应于横梁计算,)-----横梁的横向受力,与混凝土完全类似理解纵向单梁模型------不包含顶板加劲肋的第二体系计算五、钢结构桥梁构造本章主要简述钢结构桥梁中钢箱梁构造,根据上一章钢箱梁传力其实大体可以确定钢箱梁构造了,本章单独提列,加强名称介绍,构造服务于受力薄壁扁平钢箱梁构造1、总体布置薄壁扁平钢箱梁（梁高与桥宽之比很小）是由顶板、底板、横隔板和纵隔板等板件通过全焊接的方式连接而成，扁平钢箱梁的顶底板通过横隔板及纵隔板等横纵向联结杆件联成整体受力体系。
