钢结构基本知识 PPT

钢结构⼚房知识⼤全（图⽂并茂）钢结构⼚房的建造主要分以下五部分1、预埋件，（能稳定⼚房结构）2、柱⼦，⼀般⽤H型钢，或者C型钢（通常是⽤⾓钢把两根C型钢连接）3、梁，⼀般都⽤C型钢和H型钢，（中间积的⾼度根据梁的跨度来定）4、檩条：⼀般都⽤C型钢和Z型钢。

5、⽀撑、拉条，通常是圆钢。

6、⽡，分两种，第⼀种是单⽚⽡（彩钢⽡）。

第⼆种是复合板。

（两层彩涂板中间夹着聚氨酯或岩棉起到冬暖夏凉的作⽤，也有隔⾳防⽕的效果）。

常⽤名词⼀、主钢架（柱、梁、吊车梁）编制依据：详图。

⼆、次钢架结构：C檩、拉条、撑杆、隅撑、⽔平⽀撑、柱间⽀撑、地脚螺栓（含以上各类的螺母、垫圈）三、辅材：1、加⼯辅材：焊剂、焊丝、焊条、三⽓（氧⽓、CO2⽓、⾦⽕焰）、油漆、稀料、钢砂等。

2、安装辅材：油漆、稀料、焊条、⾼强螺栓等。

3、设备⼯具⽤耗材：钻头、切割⽚、磨光⽚、导电嘴、喷嘴、冷却液、电量、设备配件等。

4、劳动保护⽤品：安全帽、⼿套、绝缘⼿套、绝缘鞋、防滑鞋、眼镜、⼯作服等。

5、检验⼯具：圈尺、钢板尺、拐尺、焊⾓尺、探伤仪等。

地脚螺栓预埋我们⼀直这样做：先将地脚螺栓按设计尺⼨组⽴成组；按照设计尺⼨制作⼀块“模板”，标出轴线的位置；预埋时先将组⽴好的地脚螺栓放⼊⽀设好的混凝⼟模板内，把“模板”套到组⽴好的地脚螺栓上，利⽤经纬仪、⽔准仪把模板定位好，再⽤电焊机把地脚螺栓与钢筋及混凝⼟模板固定好，固定时要保证地脚螺栓与混凝⼟模板的相对位置。

浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。

砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。

砼浇筑完毕后要派⼈检查柱顶标⾼，不符合要求的在砼初凝前整改好。

混凝⼟浇注完毕后初凝前要重新校正地脚螺栓的位置。

紧固件连接⼯程螺栓作为钢结构连接紧固件，通常⽤于构件间的连接、固定、定位等。

钢结构中的连接螺栓⼀般分普通螺栓和⾼强度螺栓两种。

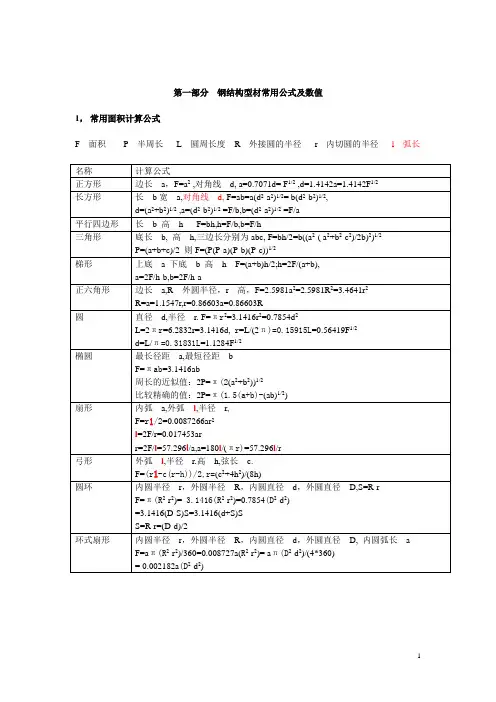

第一部分钢结构型材常用公式及数值1，常用面积计算公式F---面积P---半周长L---圆周长度R---外接圆的半径r---内切圆的半径l---弧长2,常用体积及表面积计算公式3，常用型材理论质量（重量）计算公式m---质量F---断面积L---长度ρ----密度（比重），钢材一般取7.85第二部分碳素结构钢的化学成分及力学（机械）性能一，碳素结构钢的化学成分（GB 700-88）量≤0.17%，镇静钢的硅含量下限为≤0.12%；钢中铬，镍，铜残余含量分别≤0.30%，经需方同意，A级钢的铜含量可≤0.35%；砷残余含量≤0.080%；氧气转炉钢的氮含量≤0.008%。

2,D级钢应含有足够的形成细晶粒结构的元素。

例如钢中酸溶铝的含量≥0.015%，或全铝含量≥0.020%.3,在保证钢材力学性能符合GB 700-88规定情况下，各牌号A级钢的碳，硅，锰含量和各牌号其他等级钢碳，锰含量下限可以不作为交货条件。

二,碳素结构钢的力学性能（GB 700-88）(续)注：1，Q195钢的屈服强度点仅供参考，不作为交货条件。

2，各牌号A级钢的冷弯试验，在需方有要求时才进行。

当冷弯试验合格时，抗拉强度上限可不作为交货条件。

3,各牌号B级沸腾钢轧制钢材的厚度（直径）一般≤25mm.三，新旧标准钢牌号对照第三部分低合金结构钢一，低合金钢的化学成分(续)注：1，钢中硫含量≤0.045%。

2，钢中铬，镍，铜的残余含量应分别≤0.30%.3,各牌号的钢，允许加入钒，铌，钛等微量合金元素.二，低合金钢的力学性能第四部分金属材料的尺寸及重量一，型钢第五部分钢丝绳一，钢丝绳的分类1，按绳股捻法分①右交互捻②左交互捻③右同向捻④左同向捻2，按钢丝表面情况分①用光面钢丝制成的---光面钢丝绳；②用镀锌钢丝制成的---镀锌钢丝绳A,镀锌层组别‘甲‘----用于重腐蚀条件B, 镀锌层组别‘乙‘----用于一般腐蚀条件3，按钢丝力学性能分①按钢丝韧性A,特号---韧性最好B,I号---韧性较好C,II号---韧性一般②按钢丝公称抗拉强度（MPa）分:1370(140),1520(155),1667(170),1814(185),1961(200) 括号内为原标准采用单位为kgf/mm2的数值。

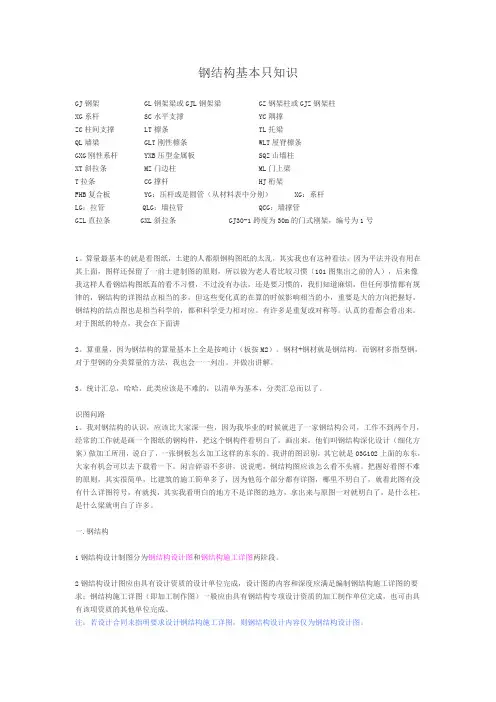

钢结构基本只知识GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱XG系杆 SC水平支撑 YC隅撑ZC柱间支撑 LT檩条 TL托梁QL墙梁 GLT刚性檩条 WLT屋脊檩条GXG刚性系杆 YXB压型金属板 SQZ山墙柱XT斜拉条 MZ门边柱 ML门上梁T拉条 CG撑杆 HJ桁架FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆LG：拉管 QLG：墙拉管 QCG：墙撑管GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构识图基础知识培训讲义（图⽂并茂）钢结构识图培训讲义第⼀章识图基础⼀、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使⽤是不⼀定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所⽰⽅向看物体，⽆剖视符号时，⼀般习惯的看图⽅向是：侧视图在正视图的右侧时，表⽰是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表⽰是站在正视图中物体的左侧向右看；俯视图表⽰从上向下看到的正视图中的物体看图⽅向的正确⾄关重要，决定了装配⽅向的正确与否，由于详图绘制⼈员的个体差异，选择表达⽅式上会有所差异，需要在图⾯上相互印证，如有不⼀致处及时和制图⼈员沟通确认。

⼆、剖⾯符号和断⾯符号1.断⾯符号表⽰从符号处剖开看到的断⾯，不表⽰断⾯后⽅的其他东西；2.剖⾯符号表⽰从符号处剖开看到的断⾯及断⾯后⽅的其他东西；3.在钢构详图中，断⾯符号和剖⾯符号使⽤上有些随意，是因为功能上⽐较接近，着重表达的是看物体的⽅向。

看物的⽅向是从粗线朝⽂字的⽅向看。

粗线表⽰⼈的眼睛，⽂字表⽰看的朝向。

三、索引符号及节点符号1.不带剖视⽅向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，⽐如“详图-09”或“09”等。

有时也直接索引出来后直接放⼤，不⽤到节点符号，如下图：与剖(断)⾯符号类似，看物的⽅向是从粗线朝细线的⽅向看。

粗线表⽰⼈的眼睛，细线表⽰看的朝向。

四、对称符号五、焊缝符号*1. 焊缝基本符号（常⽤）：表⽰焊缝横截⾯形状的符号2. 辅助符号：表⽰焊缝表⾯形状特征的符号3.补充符号：补充说明焊缝的某些特征⽽采⽤的符号4.尾注：是对焊缝的要求进⾏备注，⼀般说明质量等级，适⽤范围、剖⼝⼯艺的具体编号等常⽤的坡⼝的形状和尺⼨可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡⼝节点表，可供参考：5.焊缝尺⼨的标注：说明：当⽆焊缝长度尺⼨是表⽰焊缝是通长连续的；当对接焊缝（含⾓对接组合焊缝）⽆有效深度的尺⼨标注时，表⽰全熔透。
