隔振原理及机械设备的隔振方法

隔振原理及一次隔振器动力参数设计设计思想设计条件往巳知机械设备总体质量和激振圓频率。

的条件下，可根据要求的隔振系数7；进行在巳知机械设备或装置的总体质量加]和支承运动圆频率e的条件下，可根据隔振系数对传递系数都是一样的1从绝对传递系数公式中看出：在小阻尼情况下，无论阻尼大小怎样变化，只有频率比Z>y[2时，才有隔振效果，即7\vl2当Z>V2时，从绝对传递系数7；公式中还可看出.阻尼会降低隔振效果，所以，在隔振器设计中并不人为的加入殂尼3当Z>V2时，随着频率比的増加，隔振效果将更好：但当Z>5时，随着頻率比Z的増加，隔振效果的改善已不显著：当Z>10,髓着頻率比的増长，隔振效果的改菩已变得徹小。

所以，设计中频率比Z常在2〜10的范国内选取，最常用的频率比选取范围为3〜5隔振弹簧设计弹簧的最小、工作和极限变形童分别为:4 >0.2嘔%=q+B弹簧的最小、工作和极限变形量分别为:6 n0-2B max久=4 +^max注：1、符号意义：F。

一一澈振力幅值，N：U一一支承运动位移幅值，m：Q—一激振力或支承运动的圆频率，诧d/s：B一一简谐澈励稳态响应幅值，m：Bs一一隔振弹簧在数值为几的静力作用下的变形量，B s =F0/K^ m：——支承简谐运动，隔振物体与基础相对振动（X-U）R的振幅，in；。

-—系统的因有頻率，co t J = K x / m{» rad/s： Z ----------------- 频率比，Z = co I c%； g--------- 阻尼比，g = CJ 2c% ；2、一次隔振指的是经一级弹簧进行振动隔吏、隔振系统（如力学模型所示）是一个二阶单自由度系统。

隔振器隔振原理隔振器是一种用于减少或消除振动传递的装置。

它的工作原理是通过减震材料或减振结构将振动能量转化为其他形式的能量，从而实现隔振效果。

隔振器的隔振原理主要包括质量阻尼和刚度阻尼两个方面。

质量阻尼是指隔振器本身的质量比被隔振物体的质量大，使得振动能量主要转化为隔振器的动能而不是传递给被隔振物体。

刚度阻尼是指隔振器的刚度比被隔振物体的刚度小，使得振动能量主要通过隔振器的弹性形变来吸收和消散。

质量阻尼是隔振器中常用的隔振原理之一。

通过增加隔振器的质量，可以降低振动传递的能力，从而减少被隔振物体的振动。

例如，在汽车工程中，车辆的发动机产生的振动会通过发动机座橡胶隔振器传递给车身，为了减少车身的振动，可以在发动机座上安装质量较大的隔振器，使得发动机的振动能量主要转化为隔振器的动能而不是传递给车身。

刚度阻尼是隔振器中另一个常用的隔振原理。

通过降低隔振器的刚度，可以增加振动系统的自然频率，从而减小振动传递效应。

例如，在建筑物中，地震会产生很大的地面振动，为了保护建筑物不受地震影响，可以在建筑物的基础上安装刚度较小的隔振器，使得地震的振动能量主要通过隔振器的弹性形变来吸收和消散，从而减小建筑物的振动。

除了质量阻尼和刚度阻尼，隔振器还可以利用压缩空气、液体或弹簧等材料的特性来实现隔振效果。

例如，软管隔振器中的压缩空气可以通过空气的压缩和膨胀来吸收和消散振动能量；液体隔振器中的液体可以通过流动和黏滞阻尼来减少振动传递；弹簧隔振器中的弹簧可以通过弹性形变来吸收和消散振动能量。

隔振器的隔振效果与其结构设计、材料选择和工作条件等因素密切相关。

合理的结构设计和材料选择可以提高隔振器的隔振效果，而不同的工作条件可能对隔振器的性能产生影响。

因此，在实际应用中，需要根据具体的振动源和被隔振物体的特点来选择合适的隔振器，并进行适当的设计和调试。

隔振器通过质量阻尼和刚度阻尼等原理来减少或消除振动传递，从而实现隔振效果。

合理的结构设计、材料选择和工作条件可以提高隔振器的性能。

施工隔振方法一、施工隔振方法随着社会的不断进步，人类对施工环境的要求也越来越高，尤其是在一些需要安静、低振动污染的环境中，如医院、学校、精密设备车间等。

为了满足这些需求，施工隔振方法应运而生。

施工隔振方法是指通过各种技术和措施，将施工过程中的振动隔离或减小，以减少对周围环境和设施的影响。

二、常见的施工隔振方法1.基础隔振基础隔振是在建筑物或设备的基础与土壤之间设置隔振装置，以隔离或减小基础传递的振动。

常用的基础隔振装置包括橡胶隔振器、钢弹簧隔振器等。

这些隔振装置能够有效地吸收和隔离振动，从而减小对周围环境的影响。

2.设备隔振设备隔振是在设备的底部或支撑结构上设置隔振装置，以隔离或减小设备产生的振动。

常用的设备隔振装置包括橡胶垫、钢弹簧等。

这些隔振装置能够有效地吸收和隔离设备产生的振动，从而减小对周围环境和设施的影响。

3.管道隔振管道隔振是在管道与支架之间设置隔振装置，以隔离或减小管道传递的振动。

常用的管道隔振装置包括橡胶减震器、钢弹簧等。

这些隔振装置能够有效地吸收和隔离管道传递的振动，从而减小对周围环境和设施的影响。

4.阻尼减振阻尼减振是通过在建筑物或设备的结构中添加阻尼材料或结构，以减小结构的振动幅度和能量。

常用的阻尼材料包括粘弹性阻尼材料、阻尼合金等。

这些阻尼材料能够有效地吸收和消耗结构的振动能量，从而减小结构的振动幅度和能量。

三、新型施工隔振技术发展与展望随着科学技术的不断进步，新型的施工隔振技术也不断涌现。

这些技术旨在提高隔振效率、减小对周围环境和设施的影响，并且更加智能化、自动化。

以下是几种新型施工隔振技术的发展与展望：1.高性能隔振材料高性能隔振材料是指具有高弹性、高阻尼、高稳定性等性能的隔振材料。

这些材料能够提供更好的隔振效果，并且具有更长的使用寿命和更好的耐久性。

目前，一些新型的高性能隔振材料已经应用于实践中，并取得了良好的效果。

未来，随着技术的不断发展，高性能隔振材料的应用范围将更加广泛。

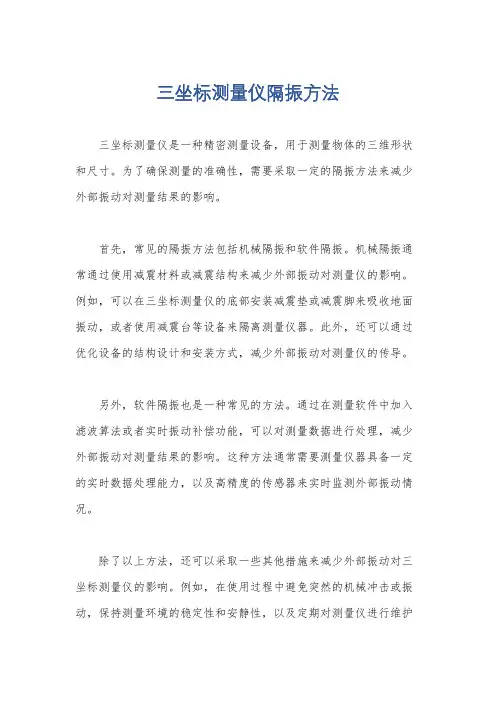

三坐标测量仪隔振方法
三坐标测量仪是一种精密测量设备，用于测量物体的三维形状和尺寸。

为了确保测量的准确性，需要采取一定的隔振方法来减少外部振动对测量结果的影响。

首先，常见的隔振方法包括机械隔振和软件隔振。

机械隔振通常通过使用减震材料或减震结构来减少外部振动对测量仪的影响。

例如，可以在三坐标测量仪的底部安装减震垫或减震脚来吸收地面振动，或者使用减震台等设备来隔离测量仪器。

此外，还可以通过优化设备的结构设计和安装方式，减少外部振动对测量仪的传导。

另外，软件隔振也是一种常见的方法。

通过在测量软件中加入滤波算法或者实时振动补偿功能，可以对测量数据进行处理，减少外部振动对测量结果的影响。

这种方法通常需要测量仪器具备一定的实时数据处理能力，以及高精度的传感器来实时监测外部振动情况。

除了以上方法，还可以采取一些其他措施来减少外部振动对三坐标测量仪的影响。

例如，在使用过程中避免突然的机械冲击或振动，保持测量环境的稳定性和安静性，以及定期对测量仪进行维护
和校准，确保其正常工作状态。

综上所述，隔振方法对于三坐标测量仪的精确测量至关重要。

机械隔振、软件隔振以及其他相关措施的综合应用，可以有效减少外部振动对测量结果的影响，提高测量仪的精度和稳定性。

一、减振与隔振的概念减振是工程上防止振动危害的主要手段。

减振可分为主动减振和被动减振。

主动减振是在设计时就考虑消除振源或减小振源的能量或频率，在精密仪器、航空航天设备、大型汽轮发电机组及高速旋转机械中应用较多，但费用昂贵，普通工程机械中应用较少。

被动减振有隔振和吸振等。

隔振又可分为主动隔振和被动隔振。

为了防止或限制振动带来的危害和影响，现代工程中采用了各种措施，归纳起来有以下几条原则：1.减弱或消除振源（主动减振）这是一项积极的治本措施。

如果振动的原因是由于转动部件的偏心所引起的，可以用提高动平衡精度的办法来减小不平衡的离心惯性力。

对往复式机械如空气压缩机等也需要注意惯性力的平衡。

2．远离振源（被动隔振）这是一种消极的防护措施。

如精密仪器或设备要尽可能远离具有大型动力机械、压力加工机械及振动机械的工厂或车间，以及运输繁忙的铁路、公路等。

3．提高机器本身的抗振能力（主动减振）衡量机器结构抗振能力的常用指标是动刚度，动刚度在数值上等于机器结构产生单位振幅所需的动态力。

动刚度越大，则机器结构在动态力作用下的振动量越小。

4．避开共振区根据实际情况尽可能改变系统的固有频率（主动减振）或改变机器的工作转速（被动减振），使机器不在共振区内工作。

5．适当增加阻尼（阻尼吸振）阻尼吸收系统振动的能量，使自由振动的振幅迅速衰减，对于强迫振动的振幅有抑制作用，尤其在共振区内甚为显著。

6．动力吸振（被动吸振）对某些设备上的测量或监控仪表，采用在仪表下安装动力吸振器的方法可稳定仪表的指针，提高测量精度。

7．采取隔振措施用具有弹性的隔振器，将振动的机器（振源）与地基隔离，以便减少振源通过地基影响周围的设备，这就是主动隔振或积极隔振；或将需要保护的精密设备与振动的地基隔离，使之不受周围振源的影响，这就是被动隔振。

下面介绍隔振的基本理论。

被隔振的机器或设备与隔振器相比，可认为前者只有质量而不计弹性，后者是只有弹性和阻尼而不计质量，这样在只考虑单方向振动的情形下，可简化为单自由度隔振系统，如图1所示。

隔振原理的理论分析与应用一、引言隔振技术是一种常见的减振方法，被广泛应用于工程、航空、汽车等领域。

隔振原理是通过采用合适的隔振材料、结构设计等手段，减少外界震动对设备造成的影响。

本文将对隔振原理进行理论分析，并探讨其在实际应用中的一些案例。

二、隔振原理的理论分析1. 震动的传播在分析隔振原理之前，我们首先需要了解震动在媒介中的传播方式。

震动可以通过几种方式传播，如固体传导、空气传导和液体传导等。

在实际应用中，大部分情况下我们主要关注的是固体中的震动传播。

2. 隔振原理的基本概念隔振原理的核心思想是通过采用隔振材料和结构，将外界的震动隔离开来，使其无法传输到设备或结构中。

这样可以降低外界震动对设备的影响，提高其工作效率和寿命。

3. 隔振材料的选择在实际应用中，选择合适的隔振材料是非常重要的。

常见的隔振材料有橡胶、弹簧、减振垫等。

这些材料具有较好的弹性和减振性能，可以有效地将外界震动传导减小。

4. 结构设计的考虑因素在隔振原理的应用中，结构设计也是一个关键因素。

结构的刚度、质量分布等都会对隔振效果产生影响。

通常，我们会选择柔性结构或采用阻尼器、缓冲器等装置来减少震动传递。

5. 隔振原理的数学模型与计算方法隔振原理可以通过数学模型进行分析和计算。

常见的模型有单自由度系统模型和多自由度系统模型。

根据实际情况，我们可以选择合适的模型进行计算，进而评估和优化隔振效果。

三、隔振原理的应用案例1. 工业设备的隔振工业设备常常受到地震、机械振动等外界因素的影响，导致设备的正常运行受到限制。

通过采用隔振原理，可以有效地减少外界震动对设备的干扰，提高其稳定性和准确性。

在工业设备的隔振中，常见的应用案例有精密机械、涡轮机组、压缩机等。

通过合理的隔振设计和隔振材料的选择，可以保证设备的正常运转，并减小因震动引起的故障率。

2. 建筑结构的隔振隔振原理在建筑结构中的应用也非常广泛。

如高层建筑、大桥、地铁等结构，都可能因地震、风力等因素造成震动。

设备基础隔振设计探讨摘要：本文对设计中常用的几种设备基础隔振方式进行了简要探讨，指出其优劣，以便在以后的设计中合理的选择隔振方式关键词：隔振排桩设备基础Abstract: in this paper, the design of the equipment used in several basic way of vibration isolation are discussed briefly, points out the advantages and disadvantages, so that the design of the later in the choice of reasonable way of vibration isolation Keywords: isolation row pile foundation equipment1、引言随着社会的进步和发展，机械加工行业已经进入精密和超精密时代。

精密仪器是现代工业生产、检测和科学实验的关键设备，然而当环境中振动的影响过大时，会造成设备加工质量达不到规定要求，或者仪器检测和实验数据不准，这都将导致严重的后果。

设备隔振主要分为两种，一种是对振动敏感的机器和设备，这类设备隔振的主要目的是保证在给定外部激励时，设备或其它关键区域（如精密制造设备中工件和工具之间、或设备哥元件之间）的相对振动不超过允许的极限值。

典型代表如精密机床、坐标测量仪等；另外一种是本身为振源的机器和设备，这类设备隔振的主要目的是将传递到基础的动态作用力减低到允许值以下。

典型代表如锻锤、水压机等产生冲击力的设备或激振器等振动频谱成分复杂的机器。

[1]这些动力设备虽经过静、动平衡，但仍有不平衡力存在，它们通过设备基础传递到地基上去，不仅会影响周围工作人员的工作和情绪，还会影响周围机器的正常运行。

因此，解决设备基础的振动控制问题具有重要意义。

2、隔振沟隔振沟是针对沿地基浅表水平传播的振动隔离的一种通用方法，当振动波在传播过程中遇到该屏障时，根据波的衍射作用，会在隔振沟后出现一个地面振动幅度相对降低的屏蔽区，从而达到屏蔽区削振的目的。

机械设备隔振的基本原理与效果评估指标有害的振动不仅影响机械的性能，而且减少机械的使用寿命，对于动力机械减振设计性能进行预测和评估，利于有针对性的减少动力机械的有害振动，提高其使用寿命。

动力机械减振措施根据生活经验，生活中充满了各种有害振动。

为了减少有害振动的危害，人们深入研究了不同工程领域的有害振动，并提出了控制有害振动的多种措施。

减小有害振动，即采用一定的技术手段，使振动物的振动水平保持在合理范围之内。

振动控制工程中时常会用到吸振、阻振和隔振三种措施。

隔振技术在实际中应用最广。

隔振，顾名思义，就是将一定的弹性物设置在物体与支承面中间，从而将振动隔离。

从振源角度对隔振的类型进行划分，它包括两种类型：一是使发生在物体身上的激振力不向支承面传导，振源为机器，这种隔振方式被称之为积极隔振；二是通过一定的手段使支承面的振动不向被支承物体的方向传动，振源为支承面，这种隔振方式被称之为消极隔振。

隔振的基本原理目前，各种类型的弹性安装支承已经广泛应用于现在船舶建造中的柴油机装置，且取得了良好的隔振效果，将噪声控制在合理范围之内。

在多种振动隔离方式中，单层隔振系统最简单，从理论角度来分析，当外干扰力频率比隔振系统本身所具有的频率高出2倍时，隔振效果就会很明显。

频率值与隔振效果之间呈正相关性，频率越高，隔振效果越明显。

但从实际隔振效果来看，由于隔振器的频段高，隔振器内部会出现驻波，形成驻波效应。

在高频振动的作用下，支承物边缘产生振动，且随着振动频率的提高，隔振器刚度也会随之增加。

当单层隔振处于高频段时，它的衰减值就会大幅减小，我们再从理论角度分析双层隔振系统，双层隔振系统的传递频率为-24dB每倍频程，比单层振动的12dB每倍频程降低了一倍，因此机组传向船体的振动会大幅减少。

正是因为双层隔振系统能有效隔离振动，消除噪声，目前已经被广泛应用于船舶动力装置中。

如今，在单个机组的双层隔振装置基础上，研发人员又研发了只有一个中间基座的多台机组双层隔振系统，这种装置被人们称之为“浮筏”。

设备基础隔振施工工法设备基础隔振施工工法一、前言随着科技的发展和社会的进步，振动成为了一种常见且无法避免的现象。

在一些特定的场合，振动不仅会对设备设施的正常运行造成影响，还会对周围环境和人员安全造成威胁。

为了解决这个问题，设备基础隔振施工工法应运而生。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，为读者提供一份全面、准确、实用的参考指南。

二、工法特点设备基础隔振施工工法的特点主要包括以下几个方面：1. 隔振效果好：通过采取隔振技术措施，能够有效降低设备设施振动的传递。

2. 工法灵活：该工法适用于各种场所和设备设施，且适应性广，可以根据具体需求进行调整和优化。

3. 施工周期短：相比传统的隔振工法，设备基础隔振施工工法施工速度更快，能够有效缩短施工周期。

4. 维护方便：隔振结构的维护和检修方便，能够减少维护成本和设备停机时间。

三、适应范围设备基础隔振施工工法主要适用于以下场所和设备设施：1. 医院：对于手术室、核磁共振室等对振动敏感的设备设施，可采用设备基础隔振施工工法进行隔振处理，保证设备正常运行。

2. 办公楼：对于楼层间的振动传递和噪声扩散问题，可采用设备基础隔振施工工法进行处理，提升办公环境质量。

3. 工业厂房：对于振动大的机械设备，为了保护设备和周围设施不受振动影响，可采用此工法进行隔振处理。

4. 研发实验室：对于高精度的实验设备，可采用设备基础隔振施工工法进行处理，保证实验的准确性。

四、工艺原理设备基础隔振施工工法的工艺原理是通过改变设备基础的材料和结构，以及增加一定的减振元件来实现隔振效果。

减振元件主要包括弹簧、橡胶垫等，它们能够吸收和减少振动的传递，从而降低设备的振动幅度。

根据实际工程需要，需要进行详细的分析和设计，确定合适的隔振结构和减振元件，并将其与设备基础进行紧密结合。

在施工过程中，需要注意减振元件的安装位置和数量，以及与设备基础的连接方式，以确保隔振效果的最大化。
