一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。
2-1求各点的未知投影。
2-2已知点B距点A15；点C与点A是对V面的重影点；点D 在点A的正下方15。
求各点的三面投影。
2-3已知点A(25,15,20)；点B 距W 、V 、H 面分别为20、10、15；点C 在点A 之左10、之前15、之上12；点D 在点A 之上5、与H 、V 面等距、距W 面12。
求作各点的三面投影并填写下表。
2-4已知直线AB 的实长为15，求作其三面投影。
⑴AB ∥W 面，β=30°；点B 在点A之下、之前。
⑵AB ∥V 面，γ=60°；点B 在点A 之下、之右。
⑶AB ⊥H 面，点B 在点A 之下。
2-5求直线AB上点K的正面投影。
2-6在直线AB上取一点C，使其到H及V面的距离相等。
2-7标出交叉二直线上的重影点并判别可见性。
2-8判断两直线的相对位置（平行、相交、交叉、垂直相交、垂直交叉）并将答案填写在下面的括号内。
2-9由点A作直线AB与直线CD相交并使交点距H 面12。
2-10求直线AB、CD的交点K。
2-11过点C作直线CD与已知直线AB平行。
2-12作与已知直线AB、CD平行且相距为15的直线MN，并使MN的实长为20，点M距W面30，点N在点M之右（任求一解）。
2-13过点C作直线CD与直线AB垂直相交。
2-14过点C作直线CD与直线AB垂直相交。
2-15作正平线EF距V面15,并与直线AB、CD相交（点E、F分别在直线AB、CD上）。
2-16作直线EF平行于OX轴,并与直线AB、CD相交（点E、F分别在直线AB、CD上）。
2-17过点C作一直线与直线AB和OX轴都相交。
2-18作一直线MN，使其与已知直线CD、EF相交，同时与已知直线AB平行(点M、N分别在直线CD、EF上)。
*2-19作正平线MN与直线AB、CD、EF都相交。
*2-20作直线MN与已知直线AB、CD、EF均相交，其中与直线AB的交点距H面15。
*2-21作任一直线MN分别与已知直线AB、CD、EF 相交于M、K、N点，且使MK=KN。

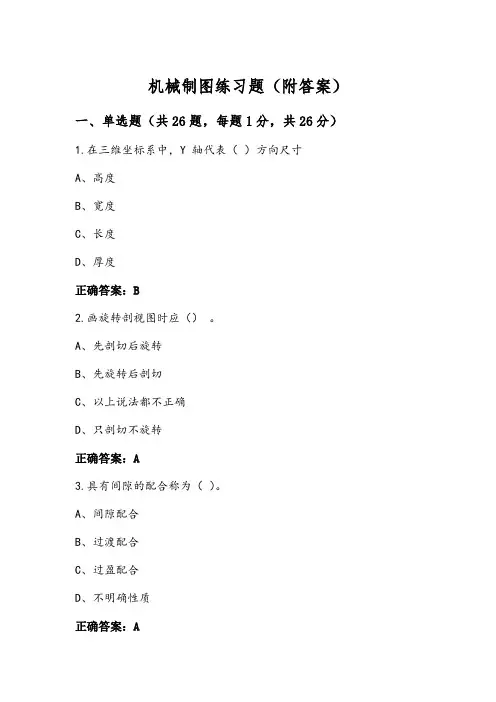

机械制图练习题（附答案）一、单选题（共26题，每题1分，共26分）1.在三维坐标系中，Y 轴代表（）方向尺寸A、高度B、宽度C、长度D、厚度正确答案：B2.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A3.具有间隙的配合称为（）。
A、间隙配合B、过渡配合C、过盈配合D、不明确性质正确答案：A4.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A5.图纸中汉字应写成（）体，采用国家正式公布的简体字。
A、新宋B、方正舒体C、隶书D、长仿宋正确答案：D6.通过测量获得的某一孔、轴的尺寸称为（）。
A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：C7.比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、粗实线B、虚线C、波浪线D、点画线正确答案：C9.对中符号用（）绘制，一般深入图框内部5mm。
A、粗实线B、波浪线C、细实线D、一般为点画线正确答案：A10.当轴的公差带完全在孔的公差带之上时，属于（）配合。
A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D11.如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、全剖B、局部剖C、半剖D、阶梯剖正确答案：A12.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、剖视图B、局部视图C、斜视图D、向视图正确答案：B13.表示组合体各组成部分相对位置的尺寸（）。
A、定位尺寸B、参考尺寸C、定形尺寸D、总体尺寸正确答案：A14.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部放大图B、局部视图C、半剖视图D、全剖视图正确答案：B15.当孔的公差带完全在轴的公差带之上时，属于（）配合。
《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。
正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。
正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。
正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。
正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。
正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。
7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。
正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。
正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。
正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。
正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。
正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。
3、AB、CD直线的正面投影应标记为（）。
正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。
正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。
正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。
正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。
正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。
正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。
正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。
正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。
二、立体的视图（一）2.1已知平面体的两个视图，求作第三视图，并标出平面P （所给投影为可见）的其余两投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第38～38页习题2.2 已知回转体的两个视图，求作第三视图，并标出曲面上点A 的其余两投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第39～39页习题2.3 表面交线的画法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第40～49页习题2345题号：题号：678910111213a13b13c14a 题号：14b14c 151920212223242526272829303435363738394041421617184344454647484950515253543132335511.2.3.4.5.6.7.8.9.10.11.12.13.对照立体图画出第三视图，并标出面P的其余两投影（a）13.对照立体图画出第三视图，并标出面P的其余两投影（b）13.对照立体图画出第三视图，并标出面P的其余两投影（c）14.作第三视图，并标出面P的其余两投影（a）14.作第三视图，并标出面P的其余两投影（b）14.作第三视图，并标出面P的其余两投影（c）15.三棱锥被一水平面及正垂面所截，完成俯视图，并作出左视图。
16.梯形棱柱被正垂面P和铅垂面Q截切，完成截切后的三视图。
17.作左视图*18.作主视图19.作主视图20.作左视图21.作左视图22.补全主视图中所缺的交线，并作左视图。
23.补全三视图中的交线。
24.补全主、俯视图中的交线。
PSQ25.作左视图26.作俯视图27.作左视图28.作主视图29.完成俯视图，并作左视图。
30.完成俯视图，并作左视图。
31.完成俯视图。

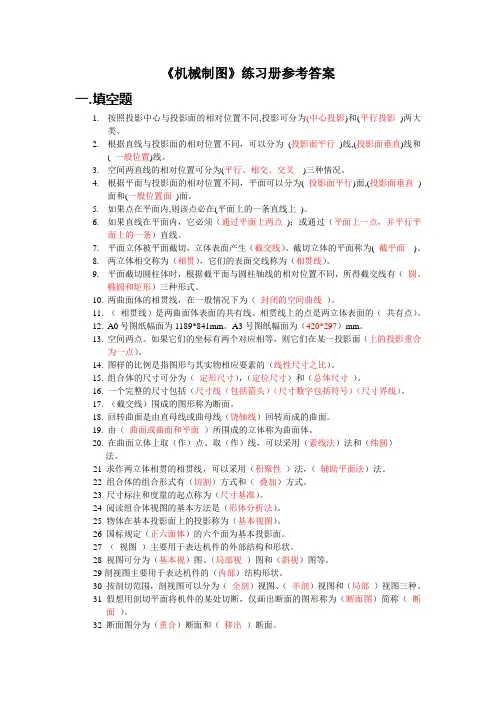

《机械制图》练习册参考答案一.填空题1.按照投影中心与投影面的相对位置不同,投影可分为(中心投影)和(平行投影)两大类。
2.根据直线与投影面的相对位置不同，可以分为(投影面平行)线,(投影面垂直)线和( 一般位置)线。
3.空间两直线的相对位置可分为(平行、相交、交叉)三种情况。
4.根据平面与投影面的相对位置不同，平面可以分为( 投影面平行)面,(投影面垂直)面和(一般位置面)面。
5.如果点在平面内,则该点必在(平面上的一条直线上)。
6.如果直线在平面内，它必须（通过平面上两点)；或通过（平面上一点，并平行平面上的一条）直线。
7.平面立体被平面截切，立体表面产生（截交线）。
截切立体的平面称为( 截平面)。
8.两立体相交称为（相贯），它们的表面交线称为（相贯线）。
9.平面截切圆柱体时，根据截平面与圆柱轴线的相对位置不同，所得截交线有（圆、椭圆和矩形）三种形式。
10.两曲面体的相贯线，在一般情况下为（封闭的空间曲线）。
11.（相贯线）是两曲面体表面的共有线。
相贯线上的点是两立体表面的（共有点）。
12.A0号图纸幅面为1189*841mm。
A3号图纸幅面为（420*297）mm。
13.空间两点。
如果它们的坐标有两个对应相等，则它们在某一投影面（上的投影重合为一点）。
14.图样的比例是指图形与其实物相应要素的（线性尺寸之比）。
15.组合体的尺寸可分为（定形尺寸），（定位尺寸）和（总体尺寸）。
16.一个完整的尺寸包括（尺寸线（包括箭头）（尺寸数字包括符号）（尺寸界线）。
17.（截交线）围成的图形称为断面。
18.回转曲面是由直母线或曲母线（饶轴线）回转而成的曲面。
19.由（曲面或曲面和平面）所围成的立体称为曲面体。
20.在曲面立体上取（作）点、取（作）线，可以采用（素线法）法和（纬圆）法。
21 求作两立体相贯的相贯线，可以采用（积聚性）法，（辅助平面法）法。
22 组合体的组合形式有（切割）方式和（叠加）方式。

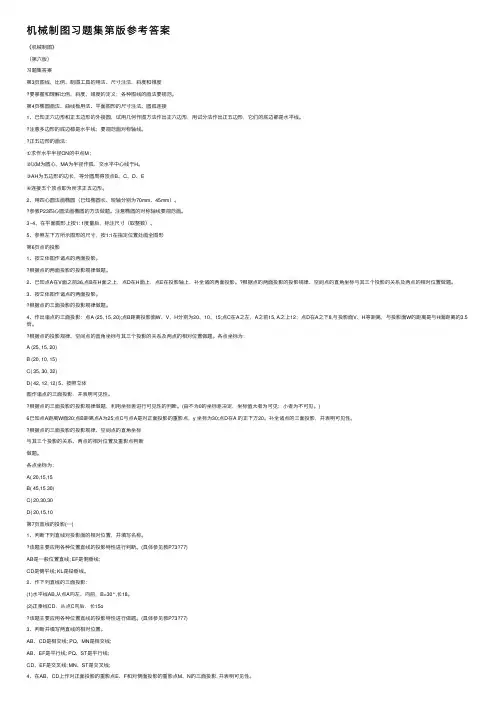

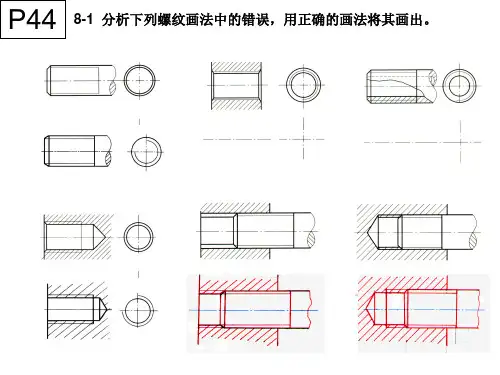

机械制图习题集第版参考答案《机械制图》（第六版）习题集答案第3页图线、⽐例、制图⼯具的⽤法、尺⼨注法、斜度和锥度要掌握和理解⽐例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板⽤法、平⾯图形的尺⼨注法、圆弧连接1、已知正六边形和正五边形的外接圆，试⽤⼏何作图⽅法作出正六边形，⽤试分法作出正五边形，它们的底边都是⽔平线。
注意多边形的底边都是⽔平线；要规范画对称轴线。
正五边形的画法：①求作⽔平半径ON的中点M ;②以M为圆⼼，MA为半径作弧，交⽔平中⼼线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、⽤四⼼圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
参教P23四⼼圆法画椭圆的⽅法做题。
注意椭圆的对称轴线要规范画。
3~4、在平⾯图形上按1: 1度量后，标注尺⼨（取整数）。
5、参照左下⽅所⽰图形的尺⼨，按1:1在指定位置处画全图形第6页点的投影1、按⽴体图作诸点的两⾯投影。
根据点的两⾯投影的投影规律做题。
2、已知点A在V⾯之前36,点B在H⾯之上，点D在H⾯上，点E在投影轴上，补全诸的两⾯投影。
?根据点的两⾯投影的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
3、按⽴体图作诸点的两⾯投影。
根据点的三⾯投影的投影规律做题。
4、作出诸点的三⾯投影：点A (25, 15, 20);点B距离投影⾯W、V、H分别为20、10、15;点C在A之左，A之前15, A之上12；点D在A之下8,与投影⾯V、H等距离，与投影⾯W的距离是与H⾯距离的3.5倍。
根据点的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A (25, 15, 20)B (20, 10, 15)C( 35, 30, 32)D( 42, 12, 12) 5、按照⽴体图作诸点的三⾯投影，并表明可见性。
根据点的三⾯投影的投影规律做题，利⽤坐标差进⾏可见性的判断。
国家开放大学机械制图形成性任务2参考答案已标红形成性任务21、”同轴圆柱和圆球的相贯线为平面圆。
判断题(2 分)A、对B、错2、”组合体标注尺寸的要求是正确、完整、清晰和合理。
判断题(2 分)A、对B、错3、”视图包括基本视图、向视图、斜视图。
判断题(2 分)A、对B、错4、”组合体的组合类型有叠加类、挖切类和综合类。
判断题(2 分)A、对B、错5、”绘制组合体的方法有形体分析法和线面分析法。
判断题(2 分)A、对B、错6、”图样上所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。
判断题(2 分)A、对B、错7、”相贯线可以是直线，也可以是曲线。
判断题(2 分)A、对B、错8、”两个等径圆柱垂直相交，其相贯线是两个相互垂直的椭圆。
判断题(2 分)A、对B、错9、”组合体的尺寸包括定形尺寸、定位尺寸和外形尺寸。
判断题(2 分)A、对B、错10、”组合体选择视图时，首先要确定主视图。
判断题(2 分)A、对B、错11、”组合体分为叠加类、挖切类和综合类三种。
判断题(2 分)A、对B、错12、”斜视图和局部视图画法一样，实质上也是一样的。
判断题(2 分)A、对B、错13、”波浪线不能穿孔而过。
判断题(2 分)A、对B、错14、”圆柱体可以画一个视图并标注尺寸来表示。
判断题(2 分)A、对B、错15、”视图包括基本视图、向视图、局部视图和斜视图四种。
判断题(2 分)A、对B、错16、”六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸。
判断题(2 分)A、对B、错17、”向视图是可以自由配置的视图，向视图通常用箭头指明投射方向。
判断题(2 分)A、对B、错18、”两个等径圆柱垂直相交，其相贯线是两个相互垂直的椭圆。
判断题(2 分)A、对B、错19、”斜视图和局部视图画法一样，实质上也是一样的。
判断题(2 分)A、对B、错20、”向视图属于基本视图。
判断题(2 分)A、对B、错21、”圆锥和圆柱具有公共轴线时，其相贯线的形状是（）。
机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。
272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。
机械制图习题含参考答案一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.后视图是（）。
A、由后向前投影B、由右向左投影C、由前向后投影D、由左向右投影正确答案：A3.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A4.绘制局部放大图时，如果同一机件上有几处被放大的部位，各处的放大比例可以不同，但必须用（）依次编号，表明被放大的部位。
A、罗马数字B、大写中文数字C、阿拉伯数字D、英文大写字母正确答案：A5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、放大一倍B、1×2C、1:2D、2:1正确答案：D6.机件的真实大小以图样上标注的( )为依据，与图形的大小及绘制的准确度无关。
A、文字说明B、比例C、尺寸数值D、标题栏正确答案：C7.重合断面的轮廓用（）画出。
A、波浪线B、点划线C、粗实线D、细实线正确答案：D8.机械图样中，表示轴线、对称中心线等采用（）。
A、细点画线B、波浪线C、细实线D、粗实线正确答案：A9.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、3B、4C、2.5D、2正确答案：D10.截交线所围成的截面图形称为（）。
A、截断面B、截切体C、截交线D、截平面正确答案：A11.图样上的尺寸是零件的（）尺寸。
A、修理B、毛胚C、最后完工D、下料正确答案：C12.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、底面B、上面C、内侧D、背面正确答案：B13.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：D14.图纸中汉字应写成（）体，采用国家正式公布的简体字。
