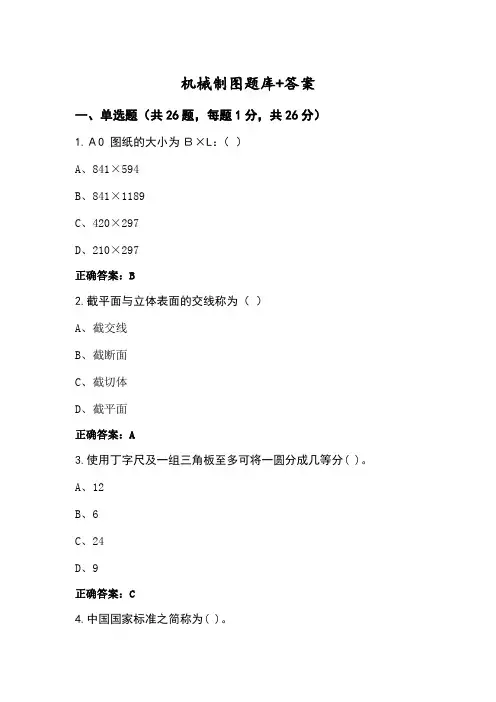

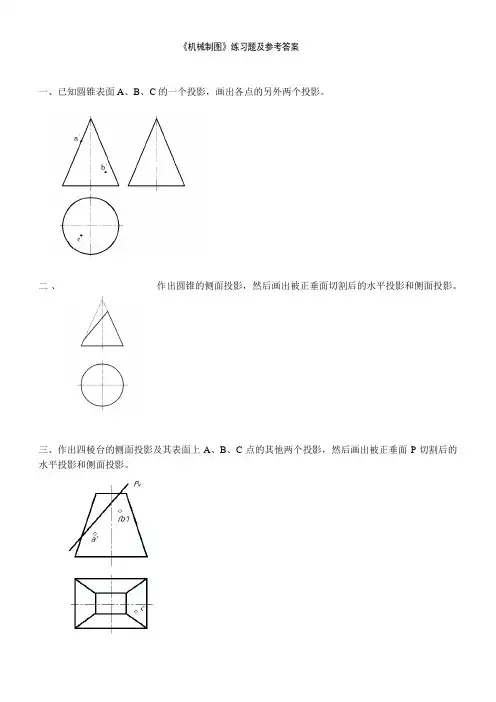

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。
A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。
A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。
A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。
A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。
A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。
A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。
A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。
A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。
A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。
A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。
A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：B17、已知空间点 A（0，0，20），该点在（）上A、Z 轴上B、V面上C、H面上D、W 面上正确答案：A18、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A19、机械图样中，表示可见轮廓线采用( )。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B20、空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A21、画直线时，铅笔与纸面的倾斜角度约为( )。
A、60°B、45°C、90°D、30°正确答案：A22、对中符号用（）绘制，一般深入图框内部5mm。
A、细实线B、一般为点画线C、粗实线D、波浪线正确答案：C23、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、尺寸B、表面粗糙度C、装配质量D、配合种类正确答案：B24、直线从属于平面的条件是一直线经过属于平面的（）。
A、两点B、四点C、一点D、三点正确答案：A25、轴上键槽的移出断面图主要是为了表达键槽的（）。
A、深度B、高度C、宽度D、长度正确答案：A26、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、倾斜线B、垂直线C、平行线D、一般位置直线正确答案：C27、表示物体表面特殊处理的范围用( )。
A、徒手画线B、实线C、细链线D、粗虚线正确答案：D28、椭圆画法正确性较高的画法为( )。
A、同圆心画法B、三圆心画法C、四心圆画法D、二圆心画法正确答案：A29、根据投影原理、标准或有关规定画出，表示工程对象并有必要的技术说明的图，称为（）A、图纸B、图样C、图形D、图幅正确答案：B30、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。
A、水平B、垂直C、倾斜D、任意位置正确答案：A二、多选题（共10题，每题1分，共10分）1、组合体视图上的线框表示（）A、都不对B、物体上一个表面的投影C、两表面相切D、物体上一条棱的投影E、多个面的投影正确答案：BC2、常见的剖视图的种类有哪些（）A、半剖视图B、向剖视图C、全剖视图D、局部剖视图E、对称剖视图正确答案：ACD3、一般细实线用于（）。
A、尺寸线B、尺寸界线C、轮廓线D、剖面线E、以上都对正确答案：ABD4、图样中所注的尺寸一般是以（）为单位的。
A、毫米B、厘米C、mmD、cmE、以上都对正确答案：AC5、一螺纹的标注为M24×1.5，表示该螺纹是（）A、粗牙普通螺纹B、普通细牙螺纹C、中经24D、旋向为右E、大径为 24正确答案：BDE6、表达形体外部形状的方法，除基本视图外，还有（）A、剖视图B、局部放大图C、向视图D、左视图E、断面图正确答案：ABCE7、相邻两线框或大线框中有小线框中有小线框则表示（）A、同一表面B、都不对C、表面上的孔D、表面上的凸台E、同向错位的两表面正确答案：CDE8、机件的视图表示法通常包括（）。
A、向视图B、基本视图C、斜视图D、局部视图E、左视图正确答案：ABCD9、机械制图当中基本图幅有哪五种（）。
A、A0B、A1C、A2D、A3E、A4正确答案：ABCDE10、绘图铅笔的铅芯有软硬之分，分为（）。
A、中性B、硬性C、超硬D、都不对E、软性正确答案：ABE三、判断题（共60题，每题1分，共60分）1、组成机器或部件的最基本的机件，称为部件。
A、正确B、错误正确答案：B2、公制螺纹M6×0.75 表示其螺距为 0.75mm 。
A、正确B、错误正确答案：A3、尺寸数字写在尺寸线之上方，其尺寸线不得中断。
A、正确B、错误正确答案：A4、标注尺寸时，若设计基准和工艺基准不能统一，应以保证工艺要求为主A、正确B、错误正确答案：B5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
A、正确B、错误正确答案：A6、对称的重合断面图不加任何标注。
A、正确B、错误正确答案：A7、肋不可纵向剖切，但可横向剖切。
A、正确B、错误正确答案：A8、凡属设计中的重要尺寸，它们都将直接影响零件的装配精度和使用性能，所以必须优先保证，单独注出。
A、正确B、错误正确答案：A9、与正面平行的平面，与其它两个投影面垂直这样的平面称为正平面。
它的正投影反映实形。
A、正确B、错误正确答案：A10、扣环主要功用是扣住轴上或孔内的配件，以免轴向移动。
A、正确B、错误正确答案：A11、锯齿形螺纹是用以传递单方向的动力。
A、正确B、错误正确答案：A12、在一张图上，角度数字的方向一律沿尺寸线之上方书写。
A、正确B、错误正确答案：A13、粗车切削加工后通常预留加工余量 0.2 至 0.5 作为精车之用。
A、正确B、错误正确答案：A14、用以决定位置的尺寸叫做标准尺寸。
A、正确B、错误正确答案：B15、机件上有多个剖面时应使用字母分别标明。
A、正确B、错误正确答案：A16、基本偏差为一定的孔的公差带，与不同偏差的轴的公差带形成各种配合的制度称为基孔制。
A、正确B、错误正确答案：A17、机械制图当中常用的线型有粗实线、细实线，虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线，轴线采用细点画线。
A、正确B、错误正确答案：A18、表面符号中加工裕度之数值单位为μｍ。
A、正确B、错误正确答案：B19、投射线互相平行，虽与投影面成一角度，亦可称为平行投影。
A、正确B、错误正确答案：A20、截交线不一定是封闭的平面图形。
A、正确B、错误正确答案：B21、GB为美国国家标准之简称。
A、正确B、错误正确答案：B22、弹簧最常用的材料为红铜或黄铜。
A、正确B、错误正确答案：B23、铸件的壁厚应均匀。
A、正确B、错误正确答案：A24、相贯线是两回转体表面的共有线，也是相交立体的分界线。
A、正确B、错误正确答案：A25、10° 的角度不能用万能绘图仪来绘制。
A、正确B、错误正确答案：B26、图纸折叠时，通常折成 A4 大小。
A、正确B、错误正确答案：A27、画三视图的投影规律是：主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等A、正确B、错误正确答案：A28、通常尺寸线两端均需绘上箭头以表示尺寸的范围。
A、正确B、错误正确答案：A29、阶梯轴外圆的加工顺序是：从一端起，由大径到小径依此加工。
A、正确B、错误正确答案：A30、局部剖面之折断线以徒手画之。
A、正确B、错误正确答案：A31、M48×2 是表示公制细螺纹及螺距为 2 。
A、正确B、错误正确答案：A32、滚动轴承的种类虽多，但它们的结构大致相似，一般由外圈和内圈组成。
A、正确B、错误正确答案：B33、韦氏螺纹的螺纹角为60°。
A、正确B、错误正确答案：B34、任何剖面均应以割面线表示切割位置。
A、正确B、错误正确答案：A35、同一机件之组合图与零件图，其件号应相同。
A、正确B、错误正确答案：A36、对称的重合断面图不需要标注，不对称的重合断面图需要画出剖切符号和表示投影方向的箭头，省略字母。
A、正确B、错误正确答案：A37、断面图除了画出断面，还需要画出断面之后的可见轮廓线。
A、正确B、错误正确答案：B38、尺寸用于参考时，须将该尺寸加括号以区别。
A、正确B、错误正确答案：A39、物体中的一面其正投影为实形，则此面必与投影面垂直。
A、正确B、错误正确答案：B40、平键是一半装于轴内，一半装于毂内。
A、正确B、错误正确答案：B41、外螺纹端部如为平端且未注明倒角尺寸时，该倒角均为30° 。
A、正确B、错误正确答案：B42、H6/f5 是基轴制配合。
A、正确B、错误正确答案：B43、一个视图取剖视图，其余视图应该完整画出A、正确B、错误正确答案：A44、向视图是基本视图的另一种表达形式，是移位但并不旋转配置的基本视图。
A、正确B、错误正确答案：A45、推拔管螺纹的锥度为 1:16 。
A、正确B、错误正确答案：A46、拉丁字母与阿拉伯数字可写成直式与斜式两种。
A、正确B、错误正确答案：A47、一平面之投影为一直线，则此面必平行于该投影面。
A、正确B、错误正确答案：B48、采用单一尺寸线标注尺寸时，应标示其起点。
A、正确B、错误正确答案：A49、方键是一半装于轴内，一半装于轮毂内。
A、正确B、错误正确答案：A50、当组合体中两形体表面相交时，在相交处应该画出切线的投影。
A、正确B、错误正确答案：A51、剖视图按剖切的范围可以分为全部剖视图、半剖视图和局部剖视图。
A、正确B、错误正确答案：A52、组合图又称装配图或总图。
A、正确B、错误正确答案：A53、点的水平投影与侧面投影具有相同的y坐标。
