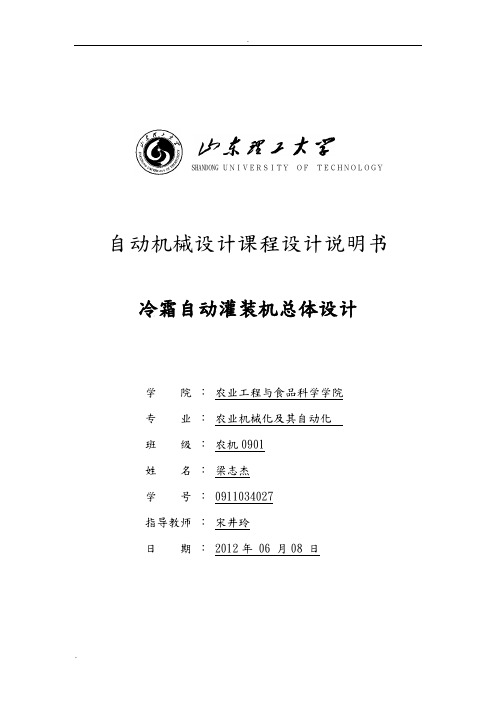

自动机械设计课程设计说明书冷霜自动灌装机总体设计
学院：农业工程与食品科学学院
专业：农业机械化及其自动化
班级：
4
学号：
指导教师：
目录
1 工作原理及工艺动作过程 ......................... -
2 -2原始数据及设计要求 ............................... -2 -
3 设计过程 ......................................... -2 -
（—）运动循环图: -2 -
（二）.................................. 机构的初步选型-6 -
（三）........................ 冷霜自动灌装机总体布置图-8 -
（四）运动尺寸计算及分析: -10 -
1 ）电动机的选择: .......................... -10 -
2）行星轮系传动比的计算: .................. -11 -3）V带传动的设计及参数选择： ................ -12 -
4 ）轴的相关计算: -13 -
5）执行构件相关参数的确定：.................. -14 -
4参考书目: ............................................ -15 .................................................... -
5心得体会...........................................-15 -
粘液自动灌装机设计说明书
1工作原理及工艺动作过程
粘液灌装机是通过出料活塞干上下往复运动实现冷霜灌装入盒内要工艺
其主动作有：
1)将空盒送进五工位盘，利用转盘间歇运动变换不同工位；
2)在灌装工位上向空盒灌入粘液；
3)在贴锡纸工位上粘贴锡纸(利用锡纸下降)；
4)在盖盒盖工位上将盒盖压下;
5)送出成品。
2原始数据及设计要求
1)粘液灌装机的生产能力：30盒min。
2)空盒尺寸：直径D=30?50mm,高度h=10?15mm。
3)工作台面与地面的距离约1100?1200mm。
4)要求机构的结构简单紧凑，运动灵活可靠，易于制造。
3设计过程
1)按工位动作要求拟定运动循环图。
四个基本运动：
1.输送带的连续运动；
2.五工位盘的间歇转动(通过槽轮机构实现) ；
3.灌装顶杆的往复运动(通过凸轮机构)；
4.贴锡、压盖压杆往复运动。
5.送出成品。
(一)运动循环图:
运动循环图的设计：
a）粘液灌装、贴锡、加盖工艺流程：
1）空盒通过输送带至五工位盘位置1。
2）五工位盘做间歇转动，每次转动72°,转动时其他机构不执行动作。
3）当转盘停止时，灌装顶杆上升至工位2进行灌装，同时贴锡、加盖压杆远休结束后进行工艺动作。
4）灌装机构达到顶端完成灌装后回到初始位置，同时贴锡、加盖杆升到高位，一次循环结束。
b）工艺过程的执行构件：
1）送料机构：该机构主要是实现输送带的连续运动，把空盒送入工位，并将成品输出。
2）槽轮机构：它是在轴II上通过变向连接槽轮，带动五工位盘实现间歇运动。
3）灌装机构：该机构有固定在轴I上的直动推杆凸轮机构组成，通过咼低往复运动实现灌装动作。
4）贴锡、加盖机构：又凹槽凸轮和压杆及压杆上固定的贴锡、加盖部件组成，通过高低往复运动，一次性完成两个动作。
c）各执行构件的运动协调：
1）协调原则：输送带是连续运动，且它置于五工位盘1、5工位下面，既不能于工位盘发生摩擦，也要求它不干涉其它几个机构的完整运动，所以传动轮尺寸要求
有限制。五工位盘间歇时要实现三个执行动作，设计凸轮尺寸不应太大，各动作
之间应互不影响，一个是上升、下降，一个是下降、上升，五工位盘转动时，它
们不进行任何动作。各构件要准确定位，以免回撞到其它构件。
定标构件的选择：设计时下边两根轴转动同步，但转向相反，选择轴I为定标构件，五工位盘开始转动时为运动循环图的起始点。
2）计算机械运动循环周期：
因为生产率Q=60盒min，所以周期T=60s60=1s,此时定标构件
对应分配轴转角
=360°。
3）T时间个执行构件的行程区段：
输送带区段：连续传动（0~360°）。
五工位盘区段：五工位盘的转动盒停歇，所占时间比：
K=（z-2）（z+2）=（6-2）（6+2）=1 ：2,所以在一个循环周期内，五工
位盘13（120°）时间转动，23（240 °）时间停歇。
灌装顶杆行程区段：仁120。（停）、2=90° （上升）、3=60° （停八4=90°（下降）。
贴锡、加盖机构行程区段：仁120。（停八2=90°（下降）、3=60°（停）、4=90° （上升）。
4）绘制运动循环图：
1.圆周式循环图：
2.直线式循环图：
3.直角坐标式循环图
分配轴转角：0 120 210 °270
360°
执行机构一
送料机构
执行机构二
槽轮机构
执行机构三
灌装机构
执行机构四
粘锡，加盖
机构
90 120180 210270
360
（二）机构的初步选型
