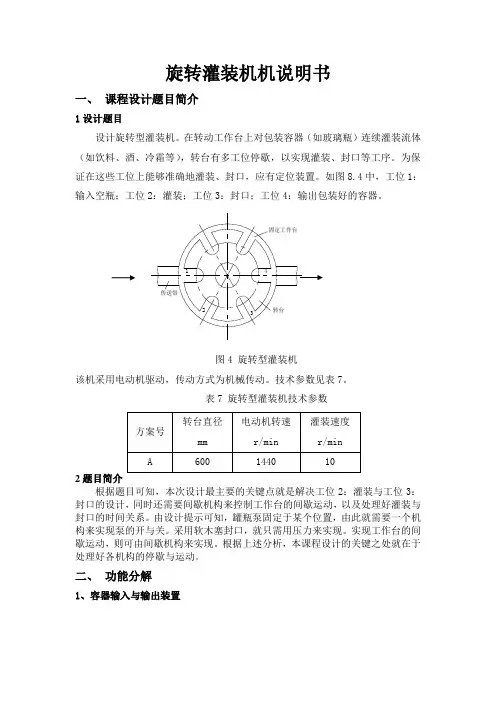

旋转灌装机机说明书一、课程设计题目简介1设计题目连续灌装流体中，工位1：图4 旋转型灌装机该机采用电动机驱动，传动方式为机械传动。

技术参数见表7。

表7 旋转型灌装机技术参数2题目简介根据题目可知，本次设计最主要的关键点就是解决工位2：灌装与工位3：封口的设计，同时还需要间歇机构来控制工作台的间歇运动，以及处理好灌装与封口的时间关系。

由设计提示可知，罐瓶泵固定于某个位置，由此就需要一个机构来实现泵的开与关。

采用软木塞封口，就只需用压力来实现。

实现工作台的间歇运动，则可由间歇机构来实现。

根据上述分析，本课程设计的关键之处就在于处理好各机构的停歇与运动。

二、功能分解1、容器输入与输出装置（1）设计过程及想法：固定工作台以上图所示的结构进行制造，外圆轮廓直径为650mm传送带贯穿其内部，宽度为62mm使得固定工作台呈现“工”字形，宽度稍比容器直径大的好处就是可以使容器更加容易，可靠的进入旋转工作台的槽口，以防发生卡滞现象，提高了工作台的传输性能。

传送带下方为固定工作台支撑，挡板和工作平面的关系如图上。

按上图所示，将旋转工作台与固定工作台装配，得如下图所示的装置：旋转工作台的大圆直径要小于固定工作台，大小为600mm，槽口相对于转动中心为六等阵列分布，转动工作台的槽口宽度和深度要与容器的直径相等（60mm），这样可以更好的固定容器，不至于在灌装与压盖时发生容器跌倒等意外情况，保证了工作时的可靠性。

同时，为了使容器更加安全、可靠的进入槽口，还应在槽口处开2*45的倒角，旋转工作台的初始位置如图，要保证有两个槽口与下面固定工作台的开口相重叠。

旋转工作台与固定工作台的上述设计，都是为了使容器能够更加安全可靠的进入预定的工作位置，尤其是倒角的设计，虽然是很不起眼的设计，但是，能够起到很好的作用。

在设计容器的进入过程中，我最初的想法是在入口处添加一个钩状的机械装置，利用选装工作台旋转时的力，将容器勾入槽口，同时起到固定作用，但是，经过小组成员的一致讨论后，认为采用上述方法也可轻而易举实现，同时，还容易设计实现，节约成本，利用已有装置的相互作用即可实现，所以，最终采用了上述方法。

机械原理课程设计-旋转型灌装机设计贵州大学机械工程学院机械原理课程设计说明书题号11旋转型灌装机学院：机械工程专业：班姓名学号：指导导师：日期：目录一、机械原理课程设计任务书题号11 ......... - 3 -一、设计题目及原始数据............... - 4 -二、设计方案提示........................... - 5 -三、设计任务................................... - 5 -二、设计背景................................................... - 7 -三、方案的选择............................................... - 8 -3.1综述............................................................. - 8 -3.2选择设计方案..................................... - 8 -3.2.1、功能逻辑图和功能原理解图- 8 -3.2.2、功能原理的工艺过程分解. - 10 -3.2.3、机械系统运动转化功能图. - 21 -3.3方案确定........................................... - 21 -四、原动机选择............................................. - 24 -五、传动比分配............................................. - 24 -六、传动机构的设计..................................... - 24 -6.1减速器的设计................................... - 24 -6.2齿轮的设计....................................... - 25 -七、机械运动循环图..................................... - 28 -八、机构设计................................................. - 28 -8.1、凸轮设计计算及校核.................... - 28 -8.2、槽轮尺寸设计与分析.................... - 31 -九、整体评价................................................. - 35 -十、Pro/e建模分析....................................... - 36 - 十一、设计小结........................................... - 40 - 十二、参考文献............................................. - 41 -贵州大学机械工程学院机械原理课程设计任务书题号11旋转型灌装机一、设计题目及原始数据设计旋转型灌装机。

学号06100224成绩课程设计说明书系别机电工程系专业机械设计制造及其自动化方向无课程名称《机械设计（二）课程设计》学号 06100224姓名蔡铁根指导教师张恩光题目名称旋转型灌装机设计时间 2012年9-12月2012 年 12 月 8 日一．设计任务书及工作要求 (3)1.1设计题目 (3)1.2工作原理及工艺过程 (3)1.3原始数据及设计要求 (3)1.4设计方案提示 (3)1.5设计任务 (3)二．原动机选择 (4)三．传动比分配 (4)四．机构的选择与比较 (4)4.1传动机构的选择与比较 (4)4.2执行机构的选择与比较 (6)五．机械系统运动方案的拟订与评价 (8)5.1 综述 (8)5.2设计方案 (8)5.2.1 设计方案I (8)5.2.2 设计方案II (8)5.2.3 设计方案III (9)5.2.4比较、选择设计方案 (10)六．机械系统的运动循环图 (10)七．执行机构的运动分析及设计 (10)7.1凸轮结构的设计分析 (10)7.1.1凸轮机构运动分析线图 (13)7.2曲柄滑块机构的设计分析 (15)7.2.1连杆机构的尺寸参数设计 (15)7.2.2曲柄滑块机构的三维模型设计 (15)7.2.3 曲柄滑块的运动分析线图 (16)7.3 间歇机构的设计 (17)八．设计感想 (19)九．主要零件附图 (20)十．主要参考资料 (21)1.11.2（如饮料等）封口等工序。

入空瓶；工位1.3（1）转台直径：500~600mm 。

附图（2）灌装机的生产率：10瓶/min 。

（3）驱动电机：功率N=1.2kW ，转速n=1440r/min 。

1.4设计方案提示（1）采用泵来灌装流体，泵固定在灌装工位的上方。

（2）采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入或通过压盖模将瓶盖紧固在瓶口。

设计者只需设计作直线往复运动的压盖机构。

压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。

灌装机电器使用说明书一、产品概述灌装机电器是一种用于自动化灌装和封装液体产品的设备。

该设备具有高效、快速、精确、可靠的特点，能够满足各种规格和容量的液体产品的灌装需求。

本使用说明书将详细介绍灌装机电器的使用方法、注意事项以及维护保养。

二、安全注意事项1. 在操作灌装机电器之前，请确保已经阅读并理解本使用说明书。

如有疑问，请咨询专业人员。

2. 在操作前，请检查电源是否正常，是否符合电器的要求。

3. 在使用过程中，请勿将手指或其他物体伸入设备内部，以免发生意外伤害。

4. 请勿在设备运行过程中进行任何维修或调整。

如需维修，请切断电源并联系售后服务。

5. 使用前，请确保安装牢固，确保设备的稳定性。

三、使用方法1. 准备工作：将灌装机电器放置在平整的操作台上，并确保设备与电源连接正常。

确保灌装机内无异物。

2. 打开电源：按下电源开关，确保设备通电。

3. 填充液体：将需要灌装的液体倒入灌装机的液体容器中。

确保液体填充的准确性和适量。

4. 设置灌装参数：根据灌装需求，调整设备上的参数控制面板，包括容量、速度等。

5. 开始灌装：按下启动按钮，设备开始灌装。

根据设备的工作频率和损耗状况，可放置合适数量的容器在设备上等待灌装。

6. 监控灌装过程：在设备运行过程中，需要及时观察灌装的情况，确保液体的灌装准确无误。

7. 完成灌装：当设备完成灌装任务后，按下停止按钮，切断电源，并进行后续工作。

四、维护保养1. 定期清洁设备：使用完毕后，应当及时清洗设备，确保设备的卫生和稳定性。

2. 定期检查设备：定期检查设备的运行状态，确保设备的正常工作。

如发现异常，应及时维修。

3. 注意保护设备：在使用过程中，应注意避免碰撞和摔落，确保设备的完好性。

4. 设备存放：如果长期不使用设备，应将设备存放在干燥、通风的地方，并避免日晒、潮湿等环境。

五、常见故障及排除方法1. 设备无法启动：检查电源是否连接正常，检查电源开关是否已打开。

2. 灌装不准确：检查设备参数设定是否正确，检查灌装头是否堵塞。

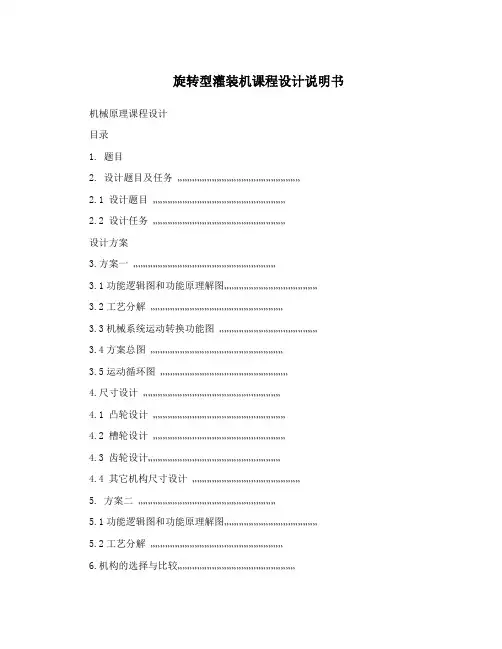

旋转型灌装机课程设计说明书机械原理课程设计目录1. 题目2. 设计题目及任务…………………………………………………………………2.1 设计题目………………………………………………………………………2.2 设计任务………………………………………………………………………设计方案3.方案一……………………………………………………………………………3.1功能逻辑图和功能原理解图…………………………………………………3.2工艺分解………………………………………………………………………3.3机械系统运动转换功能图……………………………………………………3.4方案总图………………………………………………………………………3.5运动循环图……………………………………………………………………4.尺寸设计…………………………………………………………………………4.1 凸轮设计………………………………………………………………………4.2 槽轮设计………………………………………………………………………4.3 齿轮设计………………………………………………………………………4.4 其它机构尺寸设计…………………………………………………………5. 方案二…………………………………………………………………………5.1功能逻辑图和功能原理解图…………………………………………………5.2工艺分解………………………………………………………………………6.机构的选择与比较………………………………………………………………6.1传动机构的选择与比较…………………………………………………………6.2执行机构的选择与比较…………………………………………………………7.小结………………………………………………………………………………1题目:旋转型灌装机2、设计题目设计旋转型灌装机。

在转动工作台上对包装容器(如玻璃瓶)连续灌装流体(如饮料、酒、冷霜等)，转台有多工位停歇，以实现灌装、封口等工序。

旋转灌装机机说明书一、课程设计题目简介设计旋转型灌装机。

在传送带的输送下，待灌装的容器进入工作台，在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、图1该机采用电动机驱动，传动方式为机械传动。

技术参数见表。

旋转型灌装机技术参数待灌装压盖红酒瓶：容量：500ml高：300mm底直径：60mm瓶口外直径：29mm;瓶口内直径：20mm瓶颈长：75mm瓶塞：高40mm，上底25mm，下底18mm二、功能及装置1、输入输出设备1.1 方案一：连杆拨动传送装置如图2，输入时，将一个个待灌装、封口的红酒瓶等距置于传送台上，连杆机构在主动杆的转动带动下，每一个周期齿条上升至传送台高度通过拨齿的前进运动将红酒瓶向前方拨动一个齿距长度，回程之前齿条先向下运动，避免回程时再把红酒瓶回拨。

输出时，当红酒瓶灌装、封口完成后到达输出位置时，此装置与输入同理，将红酒瓶从工作台上拨出至传送台上，实现输出。

优点：间歇步进。

缺点：需要等距放置；要求太过精确；拨动红酒瓶时会产生刚性冲击，不平稳。

图21.2 方案二：履带传送带装置如图3，用一个履带传送带装置通过工作台同时作为输入输出装置。

待灌装、封口的红酒瓶从输入端放上传送带，传送带上容器以一字排列的形式传送过来进入工作台经过灌装、封口后从工作台输出位直接传送出来，实现成品的输出。

优点：工作难度低，连续不间断。

图3由于加工品是红酒瓶，易损，则相比方案一，方案二的履带传送带更加平稳连续，成本底，操作难易度低，故选择方案二为输入输出的最终装置。

2、工作台固定工作台为两个半圆，中间相隔间距为传送带宽度，供传送带通过，这样可以使红酒瓶输入时直接进入旋转工作台1号位，经过灌装封口后到达4号位下传送带直接将其输出。

这样不需要另外增加拨杆将红酒瓶拨入拨出旋转工作台。

当旋转工作台卡槽进给深度只容许一个红酒瓶进入时，则红酒瓶输入可以不必遵守等间距原则，即使间距小或无间距，第二个红酒瓶也无法进入工作台，使得传送带可以一直连续运转。

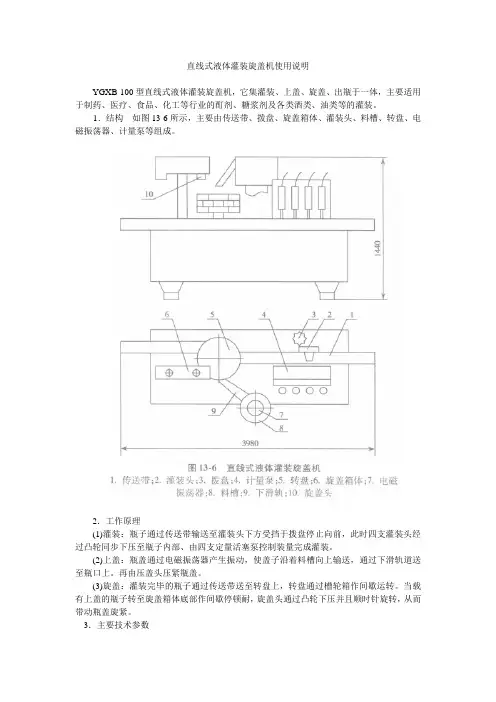

直线式液体灌装旋盖机使用说明YGXB-100型直线式液体灌装旋盖机，它集灌装、上盖、旋盖、出瓶于一体，主要适用于制药、医疗、食品、化工等行业的酊剂、糖浆剂及各类酒类、油类等的灌装。

1．结构如图13-6所示，主要由传送带、拨盘、旋盖箱体、灌装头、料槽、转盘、电磁振荡器、计量泵等组成。

2．工作原理(1)灌装：瓶子通过传送带输送至灌装头下方受挡于拨盘停止向前，此时四支灌装头经过凸轮同步下压至瓶子内部、由四支定量活塞泵控制装量完成灌装。

(2)上盖：瓶盖通过电磁振荡器产生振动，使盖子沿着料槽向上输送，通过下滑轨道送至瓶口上。

再由压盖头压紧瓶盖。

(3)旋盖：灌装完毕的瓶子通过传送带送至转盘上，转盘通过槽轮箱作间歇运转。

当载有上盖的瓶子转至旋盖箱体底部作间歇停顿耐，旋盖头通过凸轮下压并且顺时针旋转，从而带动瓶盖旋紧。

3．主要技术参数(1)适用范围：100m1塑料瓶(2)生产能力：52瓶／分钟(3)计量精度：±2%本文作者：常宏药机本文链接：版权所有@转载时必须以链接形式注明作者和原始出处4．操作步骤①机器运行前首先检查外界电源与本机连接是否正确，各电机运行是否正常，机器上的紧固件是否松动、脱落；②转盘的调整：先松开转盘压盖上的两只螺栓，转动转盘，使其任.一瓶槽的中心位置对准瓶座的中心位置，然后收紧螺栓即可；③转盘与旋盖头的同步调整：主机运转时，转盘作间歇运动、当每个瓶槽的中心对准瓶座的中心做停顿时，旋盖头应同步下压，下压的时间可以通过调整主机传动轴上的凸轮来完成，调整时只需松开凸轮上的紧固螺钉，调整到适当的位置再锁定；④计量泵的计量调整：首先松开控制螺母。

然后左旋或石旋调节螺栓，来调整计量的大小；⑤在振荡器中放入适量的瓶盖，使输送轨道布满瓶子；⑥启动总电源开关，按“主机点动”按钮，使灌装头抬起；⑦打开振荡器开关，把瓶盖预送到振荡器导轨出口处；⑧启动输送带开关、把空瓶瓶输送至灌装头下；⑨按主机启动按钮，启动主机，开始灌装、旋盖；⑩生产结束关机时，按照以下顺序停机：主机停止——旋盖停止——振荡器关——输送带停止——总电源关。

目录1.设计题目 (1)1.1设计要求 (1)1.3设计内容 (1)2.原动机的选择 (2)3.传动机构的选择与比较 (2)3.1传动机构的选择 (2)3.2减速机构选择 (3)4.执行机构的选择比较 (4)4.1灌装机的功能分解 (4)4.2送料机构的功能 (4)4.3定位功能 (7)4.4夹紧功能 (8)4.5灌装机构功能设计 (9)4.6压盖封口功能 (10)4.7产品输出与传送功能 (12)5.机械系统运动方案的拟定与比较 (12)6.所选机构的运动分析与设计 (13)6.1运动分析 (13)6.2灌装机构的设计 (14)6.3间歇运动机构的设计分析 (16)6.4压盖封口机构的设计 (17)7.制定机械系统的运动循环图 (20)7.1运动循环图 (20)7.2用形态学矩阵法创建旋转型灌装机机械系统运动方案： (20)8.机构运动简图 (21)设计总结 (21)参考文献 (23)1.设计题目1.1设计要求设计旋转型灌装机。

在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。

为保证在这些工位上能够准确地灌装、封口，应有定位装置。

如下图所示，工位1：输入空瓶；工位2：灌装；工位3：封口；工位4：输出包装好的容器。

图1.1旋转型灌装机工位示意图1.2原始数据转台直径/mm 电动机转速(r/min) 灌装速度(r/min)500 720 101.3设计内容（1）根据给定的原始数据和工艺要求，构思并选定机构方案；（2）设计上述各机构，根据选定的方案设计各机构（连杆机构、凸轮机构、齿轮机构等），并进行运动分析；（3）根据上面求得的尺寸，按比例画出机构的运动简图及运动循环图；计算自由度，拆分杆组，判定机构级别；（4）编写设计计算说明书。

2.原动机的选择选用720r/min电动机驱动。

转速较高，需要减速机构降低速度供执行机构使用。

3.传动机构的选择与比较3.1传动机构的选择机械的传动机构，是将动力源所提供的运动的方式、方向或速度加以定向的改变，从而被人们有目的地加以利用。

实用文档学号********成绩课程设计说明书系别机电工程系专业机械设计制造及其自动化方向无课程名称《机械设计（二）课程设计》学号 ********姓名蔡铁根指导教师张恩光题目名称旋转型灌装机设计时间 2012年9-12月2012 年 12 月 8 日一．设计任务书及工作要求 (3)1.1设计题目 (3)1.2工作原理及工艺过程 (3)1.3原始数据及设计要求 (3)1.4设计方案提示 (3)1.5设计任务 (3)二．原动机选择 (4)三．传动比分配 (4)四．机构的选择与比较 (4)4.1传动机构的选择与比较 (4)4.2执行机构的选择与比较 (6)五．机械系统运动方案的拟订与评价 (8)5.1 综述 (8)5.2设计方案 (8)5.2.1 设计方案I (8)5.2.2 设计方案II (8)5.2.3 设计方案III (9)5.2.4比较、选择设计方案 (10)六．机械系统的运动循环图 (10)七．执行机构的运动分析及设计 (10)7.1凸轮结构的设计分析 (10)7.1.1凸轮机构运动分析线图 (13)7.2曲柄滑块机构的设计分析 (14)7.2.1连杆机构的尺寸参数设计 (14)7.2.2曲柄滑块机构的三维模型设计 (15)7.2.3 曲柄滑块的运动分析线图 (15)7.3 间歇机构的设计 (16)八．设计感想 (18)九．主要零件附图 (18)十．主要参考资料 (19)1.11.2（如饮料等）封口等工序。
