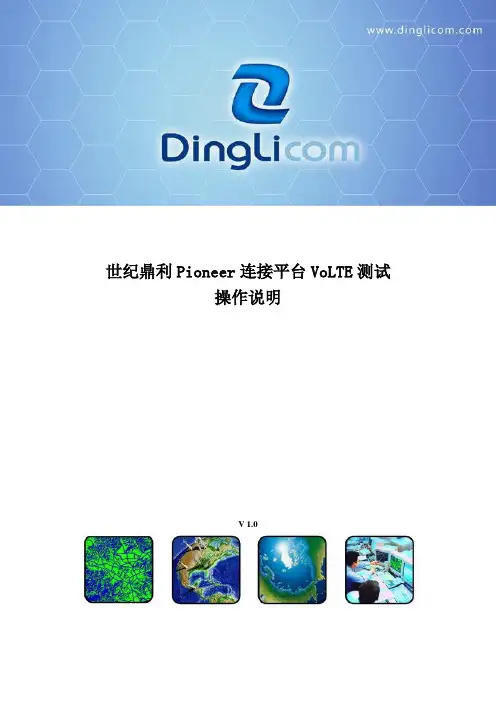

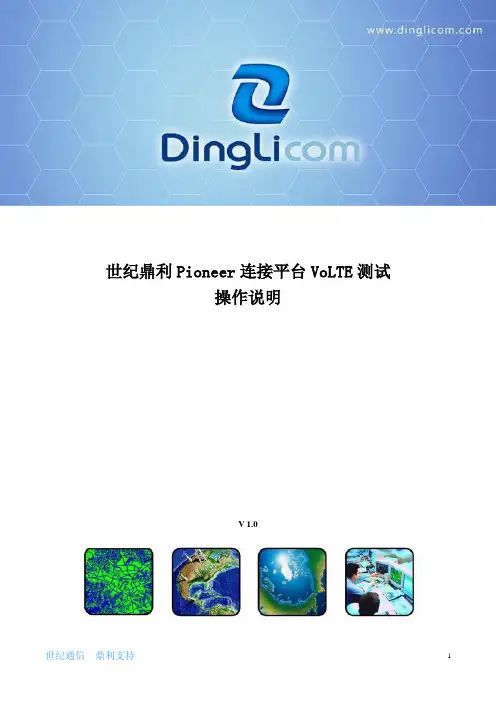

世纪鼎利Pioneer连接平台VoLTE测试操作说明V目录1.VoLTE测试软件安装说明1.1软件安装说明对于一个未安装过世纪鼎利Pioneer测试软件的笔记本电脑，如要测试VoLTE，需要安装如下软件：1.运行环境软件《dotNetFx40_Client_x86_x64》安装方式：双击一直下一步即可，提示已经存在的，则不用安装。
《vcredist_vs2013_x86》安装方式：双击运行，一直下一步即可，安装完成后重启电脑。
《PioneerDriverSetup》安装方式：双击运行，一直下一步即可。
安装完成后插上加密狗，看狗指示灯是否常亮；。
2.测试软件《》安装方式：双击运行，一直下一步即可。
安装目录可自行调整。
《PolqaLicenseFile》安装方式：复制该权限文件到pioneer安装目录下的PESQ文件夹下，否则无法进行POLQA算分。
3.驱动软件《PL2303_Prolific_DriverInstaller_v10518》GPS驱动安装方式：双击运行，一直下一步即可《驱动》MOS盒安驱动安装方式：双击运行，一直下一步即可《》HTC手机驱动安装方式：在手机上HTC工具里面打开对应端口，插上电脑后，在设备管理器里面在端口上右键更新驱动，选择到该驱动进行安装。
说明1：运行环境软件安装一次即可，只要系统不重装或者恢复，永久生效。
说明2：测试软件则需要根据实际版本情况安装对应版本1.2终端端口开启说明1.端口打开方式：HTC工具HTC SSD Test tool打开，找到如下项并修改为表格要求值。
操作界面如下：a、打开HTC SSD Trail Tool工具b、找到三个Control开头的选项c、打开三个选项后点击Enable即切换为disabled、打开QXDM Logger选项点击Disable切换为Enable2.手机需要进行的设置：●在“设置”-“数据连接”里面最后勾上“增强语音IMS”●USB调试必须关闭●网络共享必须关闭，不管是热点还是USB共享，都不能开启。
●手机通话状态下，将音量调节至最大后减一格。
注意这个直接影响MOS分值高低。
1.3驱动安装说明1.MOS盒驱动安装成功标识MOS盒驱动安装完成后在设备管理器可以看到设备名称：ASTRI DingLi Driver，如图：2.GPS驱动安装成功标识GPS驱动安装完成后在设备管理器可以看到如下端口：3.HTC终端驱动安装成功标识HTC终端驱动安装完成后在设备管理器可以看到如下端口：当前HTC厂家的驱动在个别电脑会出现网卡无法正常驱动情况【即上图网络适配器里面的端口】，但是这个不影响VoLTE测试，只影响数据业务测试【这种情况下数据业务测试就无法用软件控制拨号，只能用USB共享的方式测试（和苹果手机测试方式一样）】。
2.VoLTE传统测试操作步骤2.1设备配置说明世纪鼎利路测软件Pioneer支持自动配置设备，如下图点击“自动检测”按钮，即自动检测当前电脑连接的设备，并自动配置相关设备端口。
自动检测并自动配置设备后，会弹出对话框“是否连接”，点击“是”后，即连接上设备，并采集信令。
2.2业务配置说明VoLTE业务测试采用主被叫配对模式测试，测试设置业务如下：1、点击“Handset1”。
哪个终端做主叫，就在哪个设备配置业务。
此处举例是handset1做主叫。
2、在对应该设备的测试计划中，勾选“MOS业务”，并双击打开，进行MOS业务配置，如下：a.连接时长、通话时长、空闲间隔和失败间隔参数根据集团规范设置；b.MOS选项：算法选择“POLQA SWB”，MOS设备版本根据使用的MOS盒信息选择，当前一般单路测试选择“MOS Ver Lite”；c.高级和语料里面不用任何设置，默认即可。
3、配置配对的被叫对象（否则被叫不会自动接听）。
点击“设备控制”按钮，如下：在弹出的如下界面，在主叫（此处的即Handset1）行，对应的“Dialed MS”下拉选择被叫设备（此处即Handset2）。
2.3测试记录说明1、设备和业务配置完成后，点击如下图的“开始录制”按钮，即开始测试数据记录，数据保存目录可默认，也可根据需要调整。
建议默认即可。
2、为方便快速进行测试信息查看，鼎利Pioneer软件支持默认测试场景选择，如下图。
也可以用户自定义需要查看的界面。
VoLTE测试场景界面如下：2.4测试界面观察VoLTE业务测试过程主要需要观察如下截图几点：1、基本的RSRP、SINR等测量，这些信息会影响MOS评分，以及接通和掉话；2、呼叫接通、掉话、未接通等业务事件观察，查看是否呼叫正常；3、MOS算分事件及分值观察，查看是否正常算分，并且分值是否在正常范围。
3.VoLTE连接平台测试操作步骤3.1平台设备添加登陆中国移动的BTU商务平台，相关账号具备设备添加权限。
添加符合对应城市的设备命名规则的BoxID，ID对应设置如下：对应一个设备ID需要添加两个模块，对应测试的主被叫手机，两个通道分别如下配置：设备添加完成后，需要配置对应的测试计划，主被叫计划如下，一般通道1配置主叫，通道2配置被叫，对应Pioneer电脑端的handset1和handset2。
配置完测试计划后，将测试计划下发。
3.2P ioneer端自动测试配置在菜单栏，点击：工具—自动测试，打开如下界面：其中：Server Type：配置BTU；用户名：填充添加的BoxID；拨号类型选择：当前网络连接。
因为本测试是没有回传模块，故测试时候获取测试计划时，需要用个人手机共享一个热点，测试电脑连接该热点获取一下测试计划即可（基本没啥流量）。
建议尽量不要直接用测试的VoLTE手机共享热点，这样比较容易忘记关闭，影响测试。
上面配置完后，切换到“测试”标签页，点击“获取计划”即从平台获取到该设备ID的测试计划信息。
获取成功后，点击“开始测试”即可以开始测试。
测试完成后，点击停止测试，然后切换到“上传”界面，选择需要上传的log，即开始上传，对应每个log的上传进度如下可以见。
4.VoLTE测试异常处理5.1算分异常处理1.MOS分值较低（这里指持续低于2）出现MOS分值较低时，进行如下检查：1、检查是否有终端在G网或者TDS网络进行呼叫，一般在23G网络使用POLQA算分会相对VoLTE低一些（比如VoLTE在左右时，如果在23G可能会在左右）；如果不是，则：2、检查网络环境是否正常，比如RSRP是否过低（低于-110），SINR是否较差（低于-5）。
如果这些都正常，则：3、检查手机音量，是否静音了或者音量没有正确设置，正确音量是“手机通话状态下，将音量调节至最大后减一”，如果这些都正确设置，则：4、检查耳机口是否插紧，是否有漏音（可以耳朵贴近手机听下，是否有声音），或者插拔下耳机，如果这些都无法解决，则：5、插拔一下MOS盒的USB接口，重新连接再次测试，如果还无法解决，则：6、直接在当前环境，两个人用测试手机呼叫说话，检查是否正常通话的声音就不正常。
2.MOS算分失败出现MOS算分失败时，进行如下检查：1、检查算分环境“vcredist_x86”是否安装，直接重新安装一遍即可（如果该电脑之前测试正常，则跳过该步骤排查）。
如果算分环境正常安装，则：2、检查算分权限文件《PolqaLicenseFile》是否复制到了正确的目录（有时候重新安装了软件或者安装了新版本会忽略这个）。
正确操作是：复制该权限文件到pioneer安装目录下的PESQ文件夹下。
如果权限文件正确放置了，则：3、检查算分权限文件是否过期。
双击打开《PolqaLicenseFile》，查看其中的“ExpirationDate”是否过期，如果权限正常，则：……..Polqa: 0-2StartDate: 2015-5-18ExpirationDate: 2015-11-19Platform: Windows,LinuxMacAddress: 5c260a68f2444、检查MOS盒是否正常驱动，在设备管理器里面检查如下端口是否正常（异常时要么不存在该端口，要么提示黄色感叹号），如果MOS盒正常驱动，则：5、插拔MOS盒，重新连接测试。
5.2呼叫异常处理1.连续呼叫失败出现连续呼叫失败时，建议检查：1、直接拔掉手机，不连接软件，进行对呼，检查是否网络问题，如果正常，则：2、检查业务脚本的“连接时长”是否设置过短，导致时间超时时还未接通而释放。
集团规范是30s。
2.被叫无法自动接听出现被叫不自动接听时，建议检查：1、检查是否给主叫配置了呼叫对象（被叫），如下“Dialed MS”需要配置为被叫终端。
如果配置正常，则：2、断开设备连接，重新连接后重新尝试，如果还无法自动接听，则：3、插拔终端，重新连接测试。
5.3终端异常处理1.HTC工具HTC SSD Test tool里面无法找到打开端口的四个菜单这种一般是应用程序异常，请联系支持进行重新刷机。
2.测试过程设备丢失正常测试过程中，出现设备丢失（如下图），排查步骤：1、请检查手机是否因电量不足在测试过程中自动关机；2、请检查手机的数据线是否松脱，可以重新插拔试试；3、在Graph窗口查看当前网络信号强度（若没有信号或信号太差也可能会导致掉设备）；4、检查手机端口是否驱动异常，可以在设备管理器里面查看对应端口是否正常驱动；5、检查手机端口是否关闭了，打开HTC SSD Test tool工具进行检查；6、检查设备温度是否过高（不要让阳光直晒设备）。
5.4G PS异常处理1.测试过程中GPS出现无采样点测试过程如出现GPS无采样点，建议检查：1、测试所在位置是否高楼阻挡，导致GPS无法搜到卫星；2、是否车速过快；3、是否GPS异常，查看GPS的指示灯是否常亮4、如果都正常，则插拔GPS重新尝试。
2.测试过程出现GPS丢失测试过程过程如果出现GPS丢失，建议插拔GPS尝试。
