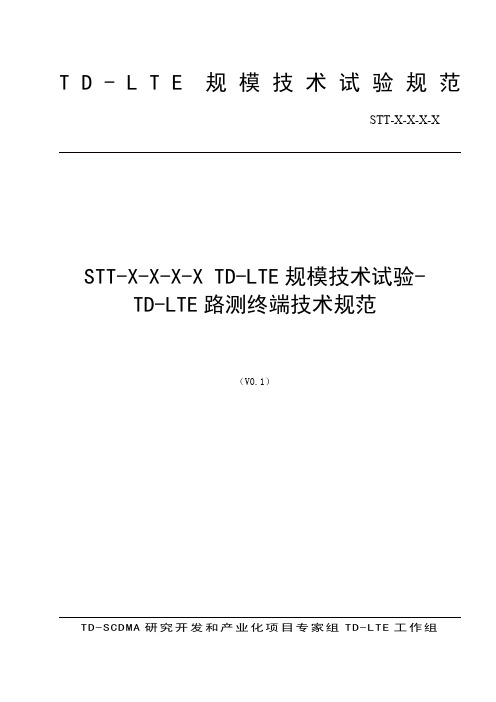

STT-X-X-X-X TD-LTE规模技术试验- TD-LTE路测终端技术规范（V0.1）TD-SCDMA研究开发和产业化项目专家组TD-LTE工作组目次目次 (ii)前言 (iii)1 范围 (1)2 参考文件 (1)3 缩略语 (2)4 概述 (3)4.1 TD-LTE测试终端技术规范的不同阶段 (4)4.2 TD-LTE测试终端技术规范的用词 (4)4.3 本技术规范和其它标准的关系 (4)4.4 本技术规范和其它测试终端技术规范的关系 (4)5 基本要求 (4)5.1 射频技术要求 (4)5.2 物理层技术要求 (4)5.3 MAC/RLC/PDCP层技术要求 (8)5.4 RRC/NAS层技术要求 (9)6 测试功能要求 (11)6.1 参数测量功能 (11)6.2 强制测试功能 (11)6.3 自动测试功能 (11)7 其他要求 (11)7.1 功耗要求 (11)7.2 终端等级要求 (11)7.3 物理接口要求 (12)修订记录 (13)前言本次TD-LTE规模技术试验终端系列标准的结构和名称预计如下：1.STT-1-4-1 TD-LTE规模技术试验-设备规范-TD-LTE单模数据卡2.STT-1-4-2 TD-LTE规模技术试验-设备规范-TD-LTE/TD-SCDMA/GSM(GPRS)多模数据卡3.STT-1-4-3 TD-LTE规模技术试验-设备规范-TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端4.STT-1-4-4 TD-LTE规模技术试验-设备规范-TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端5.STT-1-4-1 TD-LTE规模技术试验-6城市测试-TD-LTE单模数据卡测试规范6.STT-1-4-2 TD-LTE规模技术试验-6城市测试-TD-LTE/TD-SCDMA/GSM(GPRS)多模数据卡测试规范7.STT-1-4-3 TD-LTE规模技术试验-6城市测试-TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端测试规范8.STT-1-4-4 TD-LTE规模技术试验-6城市测试-TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端测试规范9.STT-2-2-2-1 TD-LTE规模技术试验-MTNet外场测试-TD-LTE/TD-SCDMA/GSM(GPRS)多模数据卡测试规范10.STT-2-2-2-2 TD-LTE规模技术试验-MTNet外场测试 -TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端测试规范11.STT-2-2-2-3 TD-LTE规模技术试验-MTNet外场测试- TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端测试规范12.STT-2-2-1-1 TD-LTE规模技术试验-MTNet室内测试- TD-LTE/TD-SCDMA/GSM(GPRS)多模数据卡测试规范13.STT-2-2-1-2 TD-LTE规模技术试验-MTNet室内测试- TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端测试规范14.STT-2-2-1-3 TD-LTE规模技术试验-MTNet室内测试- TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持数字移动终端测试规范本规范主要规定了TD-LTE工作组规模技术试验阶段对TD-LTE 路测终端的基本功能、基本性能、业务能力、无线指标、路测能力等方面的技术要求。
LTE网络测试和指标介绍1概述1.1网络结构与规模密集城区或典型城区环境测试，无线网络形成比较规则的多层蜂窝结构、成片覆盖。
1.2测试区域与测试路线测试区域为多小区连续覆盖、比较规则的多层蜂窝结构所覆盖区域作为测试区域，在该区域内路测。
网络采用20MHz同频组网。
路测时，测试路线应尽可能遍历测试区域内的主干道、次主干道、支路等道路，并遍历选定测试区域内所有小区；如无特别说明，测试车应视实际道路交通条件以中等速度（30km/h左右）行驶。
1.3测试网络基本配置网络配置如下：1.4测试设备要求路测系统可连接终端、GPS接收设备，能够显示、记录终端的L1、L2和高层信令与控制数据，能够显示、记录GPS时间、经纬度，并能将GPS时间、经纬度与终端记录数据进行正确关联，为终端记录数据提供地理位置。
路测终端支持测量、显示与记录层1、层2和层3信令与控制数据，包括：RSRP、RSRQ、SINR、CQI、MCS、MIMO方式、RRC信令等，其中RSRP、RSRQ、SINR等参数支持每100ms至少输出一次，CQI等参数支持每10ms（无线帧）至少输出一次，MCS、MIMO方式等参数支持每1ms（子帧）输出一次。
GPS接收设备应支持显示、记录时间与经纬度。
并且GPS接收设备记录的时间、经纬度数据应能与扫频仪、路测终端记录数据准确关连，为扫频仪、终端所记录的数据提供绝对时间与地理位置。
测试数据处理上，支持生成测试路线上RSRP/RSRQ/SINR打点图，RSRP/RSRQ/SINR 的PDF/CDF分布曲线等。
考虑到路测终端、GPS接收设备的原始测试数据一般按周期定时记录存储，由于车速不均匀和停车等候等原因，导致不同路段由于速度不一而使得平均每单位距离上的样本点数不一样。
要求生成得到的PDF/CDF分布，单位距离上的样本点数应一样，以准确反映地理上的覆盖性能。
根据杭州深圳的测试情况，成都现场测试工具建议选择为：2测试用例2.1长呼测试2.2短呼测试2.3定点CQT3各项KPI指标3.1RSRP指标定义：RSRP参考信号接收功率，衡量网络覆盖水平。

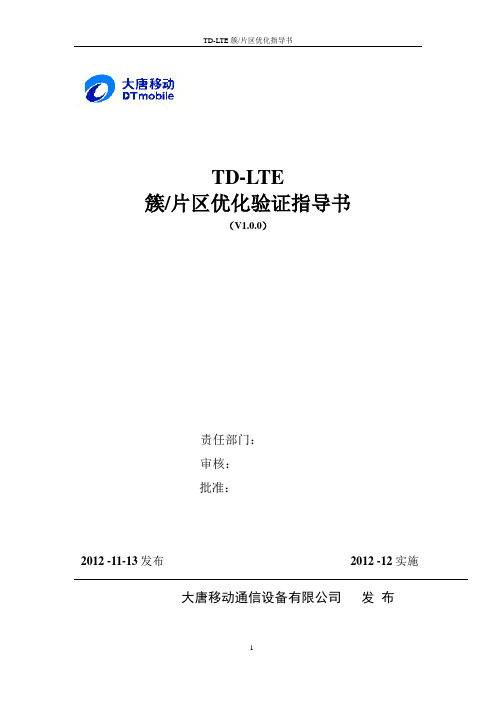

TD-LTE簇/片区优化验证指导书（V1.0.0）责任部门：审核：批准：2012 -11-13发布2012 -12实施大唐移动通信设备有限公司发布目录TD-LTE簇/片区验证指导书 (3)1.目的 (3)2.概述 (3)3.基本流程 (3)3.1总体原则 (3)3.2工作流程 (3)4.簇优化准备工作 (4)4.1簇内站点邻区等参数的配置 (4)4.2测试工具准备和检查 (5)4.3获取输入文档及电子地图 (5)4.4簇内基站状态检查 (5)4.5测试路线选择制定 (5)5.测试内容和步骤 (6)5.1RSRP (6)5.2SINR (6)5.3切换成功率 (7)5.4FTP DL Throughput (7)5.5FTP UL Throughput (7)6.验收标准 (7)7.簇优化分析 (8)7.1覆盖分析 (8)7.2切换分析 (10)7.3参数调整分析 (12)TD-LTE簇/片区验证指导书1.目的簇优化在网络优化的整个过程里，处于承上启下的位置。
从簇优化开始，网络优化将全面开展，到后续的片区优化和全网优化都是在簇优化的基础上进行的。
因此做好簇优化对于整个网络起到至关重要的作用。
2.概述本章节规定了基站簇优化（Cluster Optimization）阶段的测试工作流程和工作内容。
可以作为无线优化团队在基站簇优化阶段的工作指导。
在此章节中主要包含了三个方面的内容：1）基站簇优化开展的前提条件和输入信息2）进行路测（Drive Test）和路测数据后处理分析的详细过程3）判断基站簇优化工作结束的验收标准3.基本流程3.1总体原则网络优化按照基站簇来优化，基站簇优化是指对某个范围内的数个独立基站进行具体条目的优化（每个簇包含15～30个基站）。
基站簇划分的主要依据：地形地貌、业务分布、相同的区域等信息。
每个基站簇所包含的基站数目不宜过多，并且基站簇之间的覆盖区域要有重叠。
如果要等到基站簇内全部的站点开通之后才开始基站簇的优化，优化工作的效率会较低。

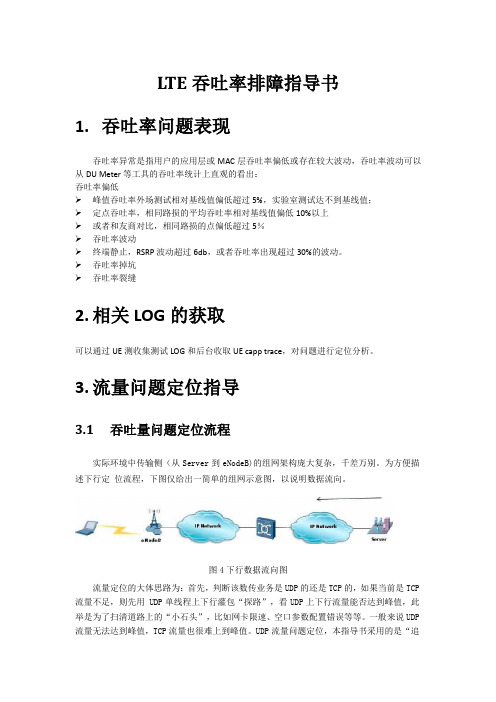

LTE吞吐率排障指导书1.吞吐率问题表现吞吐率异常是指用户的应用层或MAC层吞吐率偏低或存在较大波动，吞吐率波动可以从DU Meter等工具的吞吐率统计上直观的看出：吞吐率偏低峰值吞吐率外场测试相对基线值偏低超过5%，实验室测试达不到基线值；定点吞吐率，相同路损的平均吞吐率相对基线值偏低10%以上或者和友商对比，相同路损的点偏低超过5％吞吐率波动终端静止，RSRP波动超过6db，或者吞吐率出现超过30%的波动。
吞吐率掉坑吞吐率裂缝2.相关LOG的获取可以通过UE测收集测试LOG和后台收取UE capp trace，对问题进行定位分析。
3.流量问题定位指导3.1吞吐量问题定位流程实际环境中传输侧（从Server到eNodeB)的组网架构庞大复杂，千差万别。
为方便描述下行定位流程，下图仅给出一简单的组网示意图，以说明数据流向。
图4下行数据流向图流量定位的大体思路为：首先，判断该数传业务是UDP的还是TCP的，如果当前是TCP 流量不足，则先用 UDP单线程上下行灌包“探路”，看UDP上下行流量能否达到峰值，此举是为了扫清道路上的“小石头”，比如网卡限速、空口参数配置错误等等。
一般来说UDP 流量无法达到峰值，TCP流量也很难上到峰值。
UDP流量问题定位，本指导书采用的是“追根溯源”法，即从服务器到。
5端到端排查，看“水”流到哪里“节流” 了。
其次，如果UDP流量能够达到峰值而TCP不行，则将问题原因锁定在TCP本身传输机制上，关于TCP 本身问题的具体排查方法见3.3。
流量问题定位的思路如下：3.1.1 基本参数及告警排查在Uu口跟踪消息”RRC_UE_CAP_INFO”里查找。
对于上行来说，CAT 5 UE 最高能达到28阶，CAT 3和CAT 4 UE只能达到24阶。
2)基站告警排查基站本身设备、传输、射频、干扰等告警都会对吞吐率有影响，在碰到吞吐率问题时，先尝试恢复基站告警，如果告警没有条件恢复则逐个分析是否会影响吞吐率，或者更换好的基站进行测试。
TD-LTE网络优化指导书-掉线优化项目名称文档编号版本号V1.0部门专业服务业务部作者版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
文档更新记录目录1 引言 (4)1.1.预期读者和阅读建议 (4)1.2.掉线的基本概念 (4)1.3.正常的连接释放 (4)1.4.异常的连接释放（掉线） (5)2掉线相关定时器介绍 (7)2.1.定时器概述 (7)2.2.掉线类定时器 (7)2.3.切换类定时器 (8)2.4.重建立类定时器 (9)3话务统计掉线数据分析 (9)3.1.客户感知评估指标 (9)3.2.掉线相关的KPI (10)3.3.话统中掉线率相关Counter (12)3.4.全网掉线率偏高问题分析 (12)3.5.小区级掉线率偏高问题分析 (14)4常见掉线原因分析 (14)4.1.弱覆盖 (14)4.2.切换失败 (16)4.3.邻区漏配 (18)4.4.越区覆盖 (19)4.5.系统设备异常 (21)4.6.干扰 (22)4.7.拥塞 (23)5掉线问题的分析流程 (24)6典型掉线案例分析 (28)6.1.弱覆盖导致的掉线 (28)6.2.浦口天润城试扩L-1小区弱覆盖掉线 (29)6.3.邻区漏配导致的掉线 (30)6.4.盱眙公安局L基站板卡挂死导致的掉线 (32)6.5.金湖中行L天线接反模三干扰严重导致切换失败掉线 (33)6.6.小区关闭GAP之后无法开启A2异频测量导致切换不出来拖死掉线 (35)6.7.修改PCI后邻区中没有同步修改导致切失败形成掉线 (35)6.8.升级6.008版本后掉线率恶化 (38)1引言本文整理了与TD-LTE系统中与保持性（掉线）相关的基本概念、信令流程、所涉及的参数。
TD-LTE单站验证指导书（V1.0.5）责任部门：审核：批准：2012 -12-10发布2012 -12实施大唐移动通信设备有限公司发布目录目录TD-LTE单站验证指导书 (3)1.目的 (3)2.概述 (3)3.基本流程 (3)3.1 总体原则 (4)3.2 工作流程概述 (4)4.网络优化人员的验证准备工作 (5)4.1 OMC工程师准备工作 (6)4.2 测试工程师准备工作 (6)5.单站验证测试内容 (7)5.1 基站基础信息验证 (7)5.2 DT测试 (8)5.3 定点功能性验证 (10)Ping业务测试方法 (10)FTP下载测试方法 (11)6.单站验收标准 (12)7.问题处理 (13)8.输出单站验证报告 (13)附1.单站验证资源需求 (13)TD-LTE单站验证指导书1.目的在网络优化中,单站验证是很重要的一个阶段,需要完成包括各个站点设备功能的自检测试，其目的是在簇优化前，保证待优化区域中的各个站点各个小区的基本功能（如接入、重选、切换、PING、FTP上传和下载等）,基站信号覆盖均是正常的。
通过单站验证，可以将网络优化中需要解决的因为网络覆盖原因造成的失步、接入等问题与设备业务性能下降、接入等问题分离开来，有利于后期问题定位和问题解决，提高网络优化效率。
通过单站验证，还可以熟悉优化区域内的站点位置、配置、周围无线环境等信息，为下一步的优化打下基础。
2.概述在TD-LTE网络优化中，需要完成包括各个站点设备功能的自检测试，其目的是在RF 优化前，保证待优化区域中的各个站点各个小区的基本功能（如接入、通话等）均是正常的。
通过单站验证，可以将网络优化中需要解决的因为网络覆盖原因造成的掉话、接入等问题与设备功能性掉话、接入等问题分离开来，有利于后期问题定位和问题解决，提高网络优化效率。
通过单站验证，还可以熟悉优化区域内的站点位置、配置、周围无线环境等信息，为下一步的优化打下基础。
-------------精选文档-----------------技术文件技术文件名称：LTE类产品测试方法指导（CMW500）技术文件编号：版本：V1.0共53 页(包括封面)拟制审核会签标准化批准目录1.1 CMW500初始配置设置 (3)1.2最大发射功率测试 (11)1.3最大功率衰减（MPR） (13)1.3附加最大功率衰减（A-MPR） (15)1.3配置UE功率测试 (17)1.4矢量幅度误差EVM（PUSCH） (20)1.5频率误差 (23)1.6占用带宽 (24)1.7 ACLR临道泄露比 (25)1.8绝对功率控制容限 (28)1.9相对功率控制容限 (33)1.10带内发射（InBandEmissions） (39)1.11 IQ Const (41)1.10 EVM vs C（subcarrier） (44)1.11 Spectrum Flatness (45)1.12 Spectrum Emission Mask (47)2.1 LTE Ext.BLER (49)2.2最大输入电平 (53)附录： (54)A．LTE对应频段 (54)B．EVM的计算 (57)C．频谱发射模板的通过判定 (57)D．最大功率衰减的测试目的 (57)E．LTE综测软件使用介绍 (58)F．LTE校准校准环境的搭建 (61)1.1 CMW500初始配置设置针对CMW500的初始化操作进行介绍，主要进行信令下的测试。
初始化设置（1）点击CMW500左上角RESET键，弹出复位界面（2）选择Global菜单下的Reset选项，然后点击Reset按钮确认（3）设置线损，在LTE Signaling界面下点击Config按钮，在RF Settings下选择测试端口以及线损，设置为1.00dB（4）设置功率控制模式，在LTE Signaling界面下点击Config按钮，在Uplink Power Control下选择TX Power Control（TPC），Active TPC Setup选择为Max power模式。
