管片检测及验收方案

南昌轨道交通1号线一期工程钢筋混凝土管片预制项目管片试验检测及验收方案编制：江西中昌工程咨询监理有限公司南昌轨道交通1号线一期工程土建施工监理部编制日期：二〇一二年九月目录管片试验检测及验收方案为规范管片试验检测工作及验收程序，保证出厂管片的质量，特编制本《管片试验检测及验收方案》。

管片试验检测及验收时，管片生产商及管片监理单位应严格按照该方案的要求，对管片试验检测及验收程序进行控制，确保管片生产质量达到相关要求。

一、编制依据1、设计文件2、规范GB/T 22082-2008《预制混凝土衬砌管片》3、规范GJJ/T 164-2011《盾构隧道管片质量检测技术标准》4、规范GB 50446-2008《盾构法隧道施工与验收规范》5、规范GB 《钢筋混凝土用钢第1部分：热轧光圆钢筋》6、规范GB 《钢筋混凝土用钢第2部分：热轧带肋钢筋》7、规范GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》8、规范GB/T 14684—200l《建筑用砂》9、规范GB/T 14685—200l《建筑用卵石、碎石》10、规范GB 175-2007《通用硅酸盐水泥》11、规范JGJ/T 23—2001 《回弹法检测混凝土抗压强度技术规程》12、国家其他相关规范及法律法规13、江西省、南昌市相关要求二、管片试验检测方案1、2011年11月1日（监理进场时间）至2012年2月28日，管片试验检测频率（1）管片出厂检验批量组成、抽样数量及合格标准注：管片出厂检验等同于过程中的管片成品试验检测（2）型式检验批量组成与、抽样数量及合格标准2、2012年3月1日之后，管片试验检测频率（1）管片出厂检验批量组成、抽样数量及合格标准注：管片出厂检验等同于过程中的管片成品试验检测（2）型式检验批量组成与、抽样数量及合格标准3、型式检验相关要求（1）当有下列情况之一时，应进行型式检验；①新产品或老产品转厂生产的试制定型鉴定；②正式生产后如产品结构、原材料、生产工艺和管理有较大改变，可能影响产品性能时；③产品长期停产后，恢复生产时；④出厂检验结果与上次型式检验有较大差异时；⑤当相同产品生产周期达半年或生产到达一定批量时；⑥国家质量监督检验机构提出进行检验时。

管片验收流程及规范标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!管片验收流程及规范标准详解管片，作为隧道和地下工程建设中的重要组成部分，其质量直接影响着工程的安全与稳定性。

管片现场验收
Ⅰ主控项目
1、钢筋混凝土管片进场时的混凝土强度、抗渗等级等性能和管片结构性能应符合设计要求。

检查数量：符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定或设计要求。

检验方法：检查混凝土试件的强度和抗渗等性能实验报告、管片结构性能检验报告和出厂合格证。

2、钢筋混凝土管片外观质量不应有严重缺陷。

检查数量：全数检查。

检验方法：观察或尺量。

3、钢管片外观不应有裂缝。

检查数量：全数检查。

检验方法：目测或放大镜观察。

Ⅱ一般项目
4、存在一般缺陷的管片数量不得大于同期生产总数的10％；对于一般缺陷，应由生产单位按技术要求处理后重新验收。

检查数量：全数检查。

检验方法：观察，检查技术方案。

5、钢筋混凝土管片几何尺寸和主筋保护层厚度允许偏差应符合本规范表6．6．2-2的规定。

检查数量：每200环抽查1环。

检验方法：尺量。

6、钢管片表面锈蚀应符合本规范第6．7．2条第5款的规定。

检查数量：全数检查。

检验方法：观察。

7、钢管片几何尺寸偏差应符合现行行业标准《盾构隧道管片质量检测技术标准》CJJ／T 164的规定。

检查数量：每100环抽查1环。

检验方法：尺量。

8、钢管片焊缝不应有裂缝、咬边、亏焊、焊瘤等质量缺陷。

检查数量：全数检查。

检验方法：目测或放大镜观察。

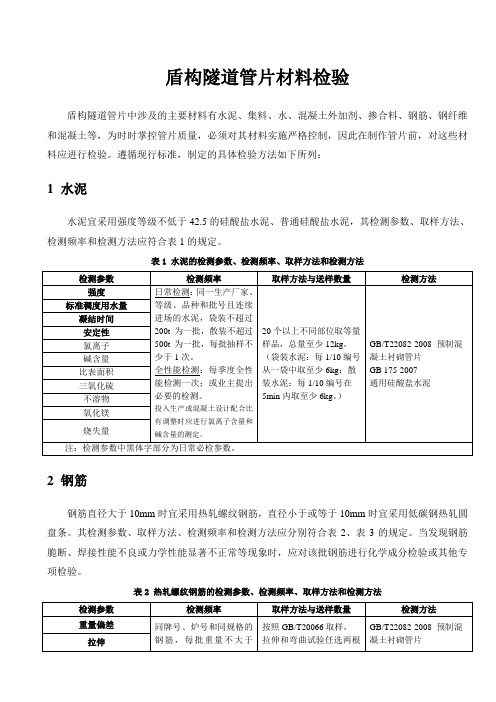

盾构隧道管片材料检验盾构隧道管片中涉及的主要材料有水泥、集料、水、混凝土外加剂、掺合料、钢筋、钢纤维和混凝土等，为时时掌控管片质量，必须对其材料实施严格控制，因此在制作管片前，对这些材料应进行检验。

遵循现行标准，制定的具体检验方法如下所列：1 水泥水泥宜采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥，其检测参数、取样方法、检测频率和检测方法应符合表1的规定。

表1 水泥的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法与送样数量检测方法强度日常检测：同一生产厂家、等级、品种和批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于1次。

全性能检测：每季度全性能检测一次；或业主提出必要的检测。

投入生产或混凝土设计配合比有调整时应进行氯离子含量和碱含量的测定。

20个以上不同部位取等量样品，总量至少12kg。

（袋装水泥：每1/10编号从一袋中取至少6kg；散装水泥：每1/10编号在5min内取至少6kg。

）GB/T22082-2008 预制混凝土衬砌管片GB 175-2007通用硅酸盐水泥标准稠度用水量凝结时间安定性氯离子碱含量比表面积三氧化硫不溶物氧化镁烧失量注：检测参数中黑体字部分为日常必检参数。

2 钢筋钢筋直径大于10mm时宜采用热轧螺纹钢筋，直径小于或等于10mm时宜采用低碳钢热轧圆盘条。

其检测参数、取样方法、检测频率和检测方法应分别符合表2、表3的规定。

当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。

表2 热轧螺纹钢筋的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法与送样数量检测方法重量偏差同牌号、炉号和同规格的钢筋，每批重量不大于按照GB/T20066取样，拉伸和弯曲试验任选两根GB/T22082-2008 预制混凝土衬砌管片拉伸弯曲60t，超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样。

浇捣第二层时，插入式振捣棒必须插入到下层10ｃｍ左右，振捣器提拔时必须慢慢地提拔，不得留有插入孔。

５、振捣时振捣棒严禁与钢模接触，不得支承载钢筋骨架上，不允许碰撞芯棒及预埋件，振捣棒操作做到快插、慢提，混凝土浇捣时严禁加洒生水。

６、高频插入式振捣棒技术要求：振动频率≥１２０００次∕分，振捣棒直径为Ф７０ｍｍ．每个振捣棒振捣３００ｍ３混凝土后必须更换。

７、成型后管片外弧面得混凝土收水间隔时间以管片外弧面混凝土表面已达到初凝控制。

外弧面收水抹平操作时，依下列顺序进行：先用铁尺刮去多余混凝土，并使外弧面沿钢模弧度平顺，达到平整密实的效果。

视季节变化，混凝土管片静置１～４小时内用水泥铁板收水抹面二次，管片表面平整密实。

管片外弧面不得有石子、蜂窝麻面、气孔出现。

铁尺宽度１２０ｍｍ～１５０ｍｍ，厚度不小于１６ｍｍ。

８、管片保护层厚度须满足设计图纸规定，并严格确保保护层厚度。

９、管片收水抹面后，立即覆盖塑料薄膜，避免混凝土管片出现失水龟裂。

三、管片养护１、管片的前期养护科采用罩式或坑式蒸汽养护。

蒸汽养护的设备必须完整无损，以保证蒸汽养护质量。

２、管片在恒温阶段相对湿度不得小于９０％。

3、管片蒸养必须严格分静停、升温、恒温、降温等四个阶段，蒸样制度具体如下：项目要求4、管片生产车间应采取措施避免有穿堂风通过，定期对门窗等进行维修。

5、管片车间需设置管片蒸汽养护结束后的停放区域。

6、管片脱模后吊运至养护池进行不少于7天的水养护，入水前管片与水的温差不得于20℃。

管片必须全部浸没入水中，并且定期测量水的PH值，PH值宜控制在7～11，如超过规定值，必须调整其PH值满足要求。

7、管片从水池中吊出后，放在堆场上连续不少于7天的保湿养护，冬季施工应增加保温保湿养护措施。

四、管片的脱模、吊运管片成型后以同条件养护的试件的抗压强度达到设计强度45％方可脱模、吊运。

脱模、吊运操作要求按规定操作程序进行。

1、管片预埋件脱模前需松动预埋件、活络模芯底部固定装置和模板紧固夹具。

管片检测方案最总版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（管片检测方案最总版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为管片检测方案最总版的全部内容。

承包商申报表（通用）D施管-14《管片试验检测方案》报审表广州市轨道交通二十一线工程施工20标土建工程管片试验检测方案编制 :审核：审批：中铁一局集团有限公司广州市轨道交通二十一线工程【施工20标】土建工程项目经理部二〇一五年十月目录二、编制依据 (1)三、水平拼装检验方案 (1)四、检漏试验方案 (2)五、抗弯性能试验方案 (3)六、抗拔性能试验方案 (6)七、管片主要原材料质量检验要求 (7)八、混凝土试件抗压强度及抗渗强度试验 (9)九、回弹法检测混凝土抗压强度 (9)十、管片外观尺寸检验 (10)一、工程概况广州市轨道交通二十一号线工程施工20标土建工程项目地处广州市增城市增城大道沿线，位于海富五金与增城广场之间，区间线路基本位于增城大道路面下，从西向东经过的路口依次有荔城大道、荔星路、金竹大道、荔景大道；本标段包含2个区间,分别为象岭站～钟岗站区间及钟岗站～增城广场站区间。
