泵站自动化控制系统的设计与实现

雨水泵站电气自动化设计关键信息项：1、设计范围及要求泵站整体电气系统设计范围自动化控制功能要求安全保护要求2、设计标准与规范遵循的国内及国际标准行业规范3、设备选型与配置主要电气设备品牌及型号自动化控制设备清单4、项目进度安排设计阶段时间节点设备采购与安装时间调试与验收时间5、质量保证与售后服务质量保证期限售后服务内容与响应时间6、费用及支付方式总设计费用支付阶段与比例1、设计范围及要求11 泵站整体电气系统设计范围本协议涵盖雨水泵站的供配电系统、电机控制系统、自动化监测与控制系统、照明系统以及防雷接地系统等的设计。

111 自动化控制功能要求实现对泵站内水泵的自动启停控制，根据水位、流量等参数进行智能调节。

具备远程监控与操作功能，可实时传输运行数据，并能对异常情况进行报警。

112 安全保护要求设计应包括过载保护、短路保护、漏电保护、缺相保护等多种电气保护措施，确保设备及人员安全。

2、设计标准与规范21 遵循的国内及国际标准设计过程中严格遵循国家现行的电气设计标准，如《GB50052-2009 供配电系统设计规范》、《GB50054-2011 低压配电设计规范》等，以及国际电工委员会（IEC）的相关标准。

211 行业规范同时遵守行业内的相关规范和规定，确保设计的科学性、合理性与先进性。

3、设备选型与配置31 主要电气设备品牌及型号选用知名品牌的电气设备，如变压器选用品牌名，型号为具体型号；开关柜选用品牌名，型号为具体型号等。

311 自动化控制设备清单包括 PLC 控制器、传感器、变送器、通信模块等详细清单，明确其型号、规格及技术参数。

4、项目进度安排41 设计阶段时间节点初步设计方案提交时间为具体日期；详细设计图纸完成时间为具体日期。

411 设备采购与安装时间设备采购应在设计方案确认后的规定时间内完成，安装工作预计在开始日期至结束日期之间进行。

412 调试与验收时间系统调试时间为调试开始日期至调试结束日期，验收工作在调试完成后的规定时间内进行。

探析排涝泵站自动化监控系统的设计与实现摘要：本文通过对当前城市排水泵站运行分析，提出了泵站自动化远程监控系统的设计与实现的方法。

关键词：自动化；泵站自动化；远程监控一、泵站工程的概述及控制1.泵站工程概述罗雨泵站是深圳市罗湖小区防洪排涝工程的骨干工程，泵站位于罗雨干渠出口南侧，泵站设计规模为48.0m3/s，共安装6台型号为1600ZLB9-5的立式轴流泵，配备500KVA二台（一用一备），共两台变压器，总装机3780kW，扬程6.0m。

罗雨泵站于1995年4月23日开始动工兴建，1996年4月建成通水，泵站的机电设备运行至今已有22年。

罗雨泵站自动化系统对罗雨泵站所有机电设施实行自动化监控、图像监视，实现了罗雨泵站工程管理现代化，提高整体管理水平，具备远程监控能力。

泵站自动化系统主要实现对六台异步电机的保护、数据采集、通信、机组及辅助设备的检测、控制、电能计量等功能，通过闭路监视系统，对泵站机组、车间、厂房等设备进行监控保护，具有越限及设备异常告警、记录、计算、等功能。

实现遥测、遥控、遥信、遥调、遥视。

罗雨泵站自动化系统实现闸门启闭自动化，闸门可以根据水位的高低实现远程控制闻门的启闭，在开启闻门时自动完成间门锁定过程。

运行操作实现智能化，并具有维护或异常时的现地可操作功能，自动现地操作互锁。

系统在水闸安装闭路监视系统，通过闭路监视系统的远程服务，实现远程，通过E测览器对各水利设施系统的遥视。

2.控制要求为适应泵站、水间自动化的需要，设计采用微机技术，实现微机保护、微机监控，使其集保护、遥控、遥信、遥测、遥调五大功能于一体。

在罗雨泵站设立泵站、水闸机电设备监控中心，可对泵站水闸进行全方位控制管理，从而实现泵站、水闸的综合自动化。

各泵站、水闸辅以一套闭路电视通过监视器能动态实时地显示各设备运行情况。

二、排涝泵站设计1.保持先进性与实用性保持系统在技术上的先进性，系统配置和设备选型符合计算机发展迅速的特点，充分利用计算机与自动化领域的先进技术，使系统达到当前的国内先进水平。

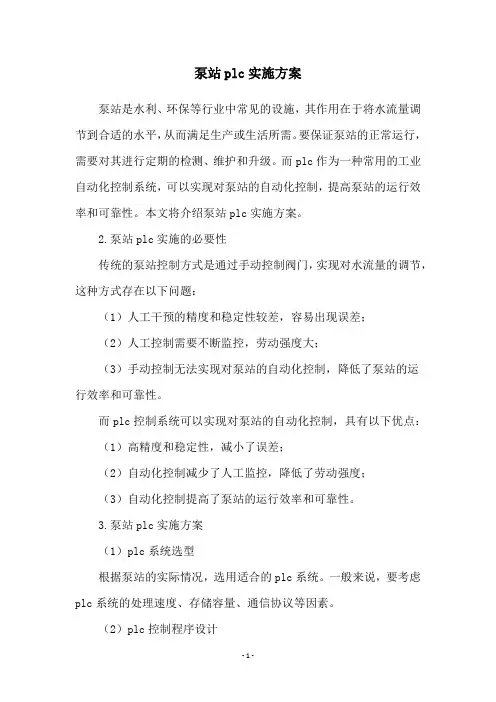

泵站plc实施方案泵站是水利、环保等行业中常见的设施，其作用在于将水流量调节到合适的水平，从而满足生产或生活所需。

要保证泵站的正常运行，需要对其进行定期的检测、维护和升级。

而plc作为一种常用的工业自动化控制系统，可以实现对泵站的自动化控制，提高泵站的运行效率和可靠性。

本文将介绍泵站plc实施方案。

2.泵站plc实施的必要性传统的泵站控制方式是通过手动控制阀门，实现对水流量的调节，这种方式存在以下问题：（1）人工干预的精度和稳定性较差，容易出现误差；（2）人工控制需要不断监控，劳动强度大；（3）手动控制无法实现对泵站的自动化控制，降低了泵站的运行效率和可靠性。

而plc控制系统可以实现对泵站的自动化控制，具有以下优点：（1）高精度和稳定性，减小了误差；（2）自动化控制减少了人工监控，降低了劳动强度；（3）自动化控制提高了泵站的运行效率和可靠性。

3.泵站plc实施方案（1）plc系统选型根据泵站的实际情况，选用适合的plc系统。

一般来说，要考虑plc系统的处理速度、存储容量、通信协议等因素。

（2）plc控制程序设计根据泵站的控制要求，设计plc控制程序。

一般来说，要考虑泵站的启动、停止、自动调节等功能。

（3）plc硬件配置根据plc控制程序的要求，配置相应的输入输出模块和传感器等硬件设备。

（4）plc控制系统调试和测试对plc控制程序进行调试和测试，确保控制程序的正确性和稳定性。

同时，也要对plc硬件设备进行检测和调试，确保其可以正常工作。

4.结论泵站plc实施方案可以提高泵站的运行效率和可靠性，降低了人工监控的劳动强度，实现了对泵站的自动化控制。

在实施过程中，需要选用适合的plc系统，设计plc控制程序，配置plc硬件设备，并进行调试和测试。

泵站自动化课设说明书1. 引言本文档是对泵站自动化课设进行详细说明的文档。

本课设旨在设计一个泵站的自动化控制系统，实现对水泵的自动控制和监测，提高泵站的运行效率和平安性。

2. 课设背景传统的泵站通常需要人工操作，对水泵的运行状态进行监测和调控。

然而，这种手动操作存在一定的局限性，如操作人员的经验和能力等。

为了提高泵站的运行效率和平安性，自动化控制系统成为必要的选择。

3. 课设目标本课设的目标是设计一个泵站的自动化控制系统，实现以下功能：- 实时监测水泵的运行状态，包括水位、压力等参数； - 根据监测到的参数，自动调节水泵的运行速度和启停； - 提供远程监控和操作的能力，方便运维人员对泵站进行管理。

4. 系统设计4.1 硬件设计本系统的硬件设计包括以下几个关键组件： - 水位传感器：用于监测水泵的水位，实时反响给控制系统； - 压力传感器：用于监测水泵的出水压力，同样实时反响给控制系统； - 控制器：负责对传感器的采集数据进行处理，并根据预设的逻辑控制水泵的运行； - PLC〔可编程逻辑控制器〕：用于接收控制器的指令，并控制水泵的启停和运行速度；- 人机界面：提供了一个界面，方便运维人员进行远程监控和操作。

4.2 软件设计本系统的软件设计包括以下几个关键模块： - 数据采集模块：负责从传感器读取水位和压力数据，并传递给控制模块； - 控制模块：根据预设的逻辑判断，控制水泵的启停和运行速度； - 远程监控模块：通过人机界面，实现对泵站的远程监控和操作； - 数据存储模块：将采集到的数据进行存储，方便后续的数据分析和处理。

5. 实施方案本课设的实施方案如下：- 第1周：完成系统需求分析和框架设计；- 第2周：完成硬件选型和购置； - 第3周：进行硬件的组装和连线；- 第4周：完成软件的编写和调试； - 第5周：进行系统集成测试和性能优化； - 第6周：完成系统的部署和上线； - 第7周：进行系统的验收和调优。

水利工程的泵站自动化控制方案自动化控制是现代水利工程中的重要技术手段之一，对于提高泵站的运行效率、保障供水安全和降低运行成本都起着至关重要的作用。

本文将就水利工程泵站自动化控制的方案进行详细探讨。

一、引言水利工程中的泵站是将水从低处抽升至高处的装置，常见于供水、排水及灌溉等工程中。

传统的泵站控制方式通常依赖于人工操作，不仅效率低下，而且容易出现疏忽和错误。

因此，引入自动化控制方案，将泵站运行过程中的关键参数进行实时监测和调控，具有重要的意义和广阔的应用前景。

二、泵站自动化控制方案的需求1. 提高泵站运行效率：自动化控制方案可以实现泵站的自动启停、运行状态监测、负载分配等功能，减少人为操作的时间和错误率，提高泵站运行的效率。

2. 保障供水安全：通过自动化控制方案，可以对泵站的水位、压力、流量等参数进行实时监测，及时发现异常情况并采取相应措施，确保供水系统的安全稳定运行。

3. 降低运行成本：自动化控制方案可以对泵站进行智能化管理和优化调度，合理控制泵站设备的运行，降低能耗和设备损耗，从而达到降低运行成本的目的。

三、泵站自动化控制方案的关键技术1. 传感器技术：通过安装水位传感器、压力传感器、流量传感器等监测设备，实时获取泵站运行中的关键参数，为后续控制提供数据支持。

2. 控制器技术：采用PLC（可编程逻辑控制器）作为控制核心，通过编程控制不同执行机构的操作，实现泵站的自动化控制。

3. 通信技术：利用现代通信技术，建立泵站与中心监控室之间的数据传输通道，实现远程监控和控制，提高泵站的管理效率。

4. 数据处理与分析技术：通过对泵站运行数据的采集、传输和分析，实现泵站的故障诊断、预警和优化调度，提高泵站的运行稳定性和安全性。

四、泵站自动化控制方案的实施步骤1. 系统设计：根据泵站的具体情况和要求，进行自动化控制系统的整体设计，包括硬件设备、控制逻辑和软件开发等内容。

2. 传感器安装和调试：根据设计方案，选择合适的传感器，并进行安装和调试，确保传感器的准确性和稳定性。

浅谈瓜步汛泵站自动化系统设计与实现摘要：泵站担负着抗御洪水涝、干旱灾害、农田灌溉、改善农业生产条件，实现稳产，跨流域调水等方面的起着重要作用，故实现泵站自动化系统是现代泵站建设的一项重要任务，它可以大大提高泵站的高速化、高效率、实时性、可靠性、灵活性等方面有着明显的优势，能提高泵站运行的经济效益。

关键词：轴流泵自动化系统视频图像系统大屏幕显示系中图分类号：ty675 文献标识码：a 文章编号：1672-3791(2012)07(a)-0031-021 绪论泵站在抵御洪涝、干旱灾害，改善农业生产条件，实现高产稳产，跨流域调水，乡镇给排水等方面起着极为重要的作用。

1.1 选题的意义大沥瓜步汛泵站是以提高大沥城西的部分城区、罗村西隆片涝区的排涝工程。

上述片区的降雨特点是：雨量大，强度大，年际变化大，年内分配不均匀。

由于现状排涝体系的不完善，北村水闸及瓜步汛水闸关闸后，围内河涌水位上涨，由于机场涌水位比香基河～雅瑶水道的水位高，导致机场涌的水向香基河、大布涌倒流，使机场涌、大布涌和香基河的水位上涨。

而现有的排涝能力已不适应经济发展的需要，特别是上述片区的工业化进展迅速，大量禾田、鱼塘转化为工业用地，河涌萎缩，过流能力降低，从而导致两岸低洼地的内涝。

瓜步汛泵站工程的设计标准为按远期10年一遇24小时暴雨1天排干；设计排涝流量48.0m3/s，采用4台1800zxb12－3.4斜式轴流泵机组，配套电机单机容量为630kw，总装机容量为2520kw；水泵进水流道底珠基高程-4.1m。

本工程属社会福利和公益性工程建设范畴，工程建成后达到10年一遇24小时暴雨1天半排干的近期目标，解决大沥西部的谭边、兴贤等村委会以及罗村西隆片涝区洪涝灾害的逼切问题。

1.2 泵站存在的主要问题及要解决的办法1.2.1 泵站存在的主要问题泵站存在的主要问题突出地表现在泵站设施老化，效益出现明显衰减。

造成以上情况的原因有以下几点。

(1)使用时间长，磨损老化严重，加之排灌设备多在潮湿、通风散热不良的环境和多泥沙、杂质的水中运行，则更加快了设备的老化。

泵站自动化系统设计摘要：水电站一般地处偏远地区，生活条件艰苦，为了达到增效扩容的目的，并改善水电站职工的劳动条件，水电站采用“微机自动化系统”将是一个重要的途经，也是降低水电站运行成本的重要举措。

本文将在如何对水电站自动化系统进行设计作一探讨。

关键词：增效扩容；水电站自动化系统；系统设计1 系统设计概述水电站自动化系统是通过控制机组（水轮机、发电机）、主阀、油系统、水系统、气系统、调速器系统、励磁系统、高压设备、大坝闸门等相关设备运行，实现稳定发电为目的。

整体可体现为六遥即遥控、遥调、遥测、遥信、遥脉和遥视。

水电站自动化系统通过遥信（开关量输入或DI）、遥测获得被控设备运行状态，根据既定策略进行遥控（如断路器的分合操作，前池闸门、进水阀门/闸门、各种电磁阀等的打开和关闭、机组开机、机组停机等）和遥调（如并网后的有功、无功调节等）。

通过遥视（即视频监控系统）完成重要设备的直观监视。

2 系统设计依据各种国家标准（GB、GBT）、行业标准、地方标准。

技术协议、供货清单等详细配置清单。

用户、设计院厂家提供的资料图纸。

技术部门现场勘测报告、照片等技术资料。

设计各阶段与用户、设计院沟通的邮件、函件、设联会会议纪要等都是很重要的设计依据。

3 自动化系统主要设备水电站自动化系统通过摆放于现场的各种屏柜、信号采集设备及硬件和软件通讯网络等，来控制与机组相关的设备有序运行，通过合理的监控，最终实现最小成本实现最大发电量的目标。

常见的高速单环行以太网网络形式可参看图1。

自动化系统由如下设备构成。

3.1后台监控设备如操作员工作站、工程师工作站、各种服务器、打印机、中控台、不间断电源等，运行人员通过工作站等对电站内的设备进行监控。

3.2网络通讯设备常用的网络通讯设备有：通讯管理装置、串口服务器、交换机、光纤设备（光纤交换机/光纤收发器设备等）、模拟量信号传输设备、通讯线缆等，该部分设备完成所有智能设备的通讯采集并上送到后台监控系统。

加压泵站自控技术方案加压泵站自控技术方案随着现代化城市建设的不断推进，加压泵站在城市供水系统和供暖系统中扮演着重要的角色。

为了实现加压泵站的自动控制，提高运行效率、减少人工干预、降低运行成本，需要采用先进的自控技术。

本文将基于实际应用场景，提出一种适用于加压泵站的自控技术方案。

一、加压泵站的工作原理加压泵站是通过电动泵将低压水供给加压泵站，完成水的加压，确保供水系统的正常运行。

泵站中常常设置有多台水泵，通过系统自动选择启用相应的水泵。

一般情况下，加压泵站的控制方式采用PLC控制和传统控制两种方式。

二、采用PLC控制的自控技术方案在加压泵站中，采用PLC控制自控技术方案，其核心部件是PLC控制器，整个系统的状态监测、控制命令发送等操作都是由PLC控制器完成的。

具体步骤如下：1、总控制在系统启动时，PLC控制器会进行总控制，将各个水泵的启动时间、工作时间、停机时间、轮换时间等控制信息进行统计。

通过计算，控制器能够自动调节各个水泵的运行状态，确保各个水泵的运行时间均衡。

2、液位控制在加压泵站中，液位控制是一个重要的参数。

液位传感器通过检测液位的变化，将信息传输给PLC控制器，根据液位的高低进行调节。

当液位低于设定值时，PLC控制器将启动泵机，当液位高于设定值时，PLC控制器将停机，确保水泵的运行状态符合实际需要。

3、流量控制流量传感器能够检测水流的流速，PLC控制器通过计算根据水压差、流速、流量等信息实现加压泵站的流量控制。

在实际应用中，可以通过控制器开关水泵的数量和泵的转速来达到流量的调节。

4、故障监测PLC控制器在工作期间能够实时监测加压泵站系统的各种参数信息，当出现故障时，系统会自动进行报警、保护、重启等措施。

三、传统控制自控技术方案在传统的加压泵站中，可以采用电气自控技术，通过开关、计时器、液位探头等传统控制手段实现自动化管理。

具体步骤如下：1、计时控制当加压泵站的电源正常开启时，计时器可以根据设定的时间，自动控制水泵的开启和关闭时间。
