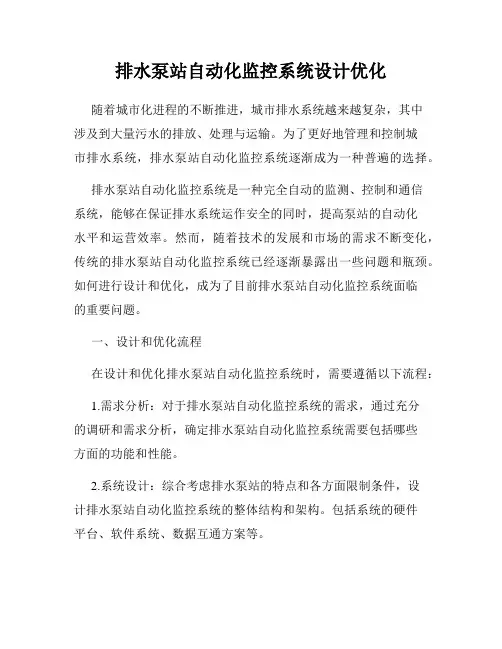

排水泵站自动化监控系统设计优化随着城市化进程的不断推进,城市排水系统越来越复杂,其中涉及到大量污水的排放、处理与运输。
为了更好地管理和控制城市排水系统,排水泵站自动化监控系统逐渐成为一种普遍的选择。
排水泵站自动化监控系统是一种完全自动的监测、控制和通信系统,能够在保证排水系统运作安全的同时,提高泵站的自动化水平和运营效率。
然而,随着技术的发展和市场的需求不断变化,传统的排水泵站自动化监控系统已经逐渐暴露出一些问题和瓶颈。
如何进行设计和优化,成为了目前排水泵站自动化监控系统面临的重要问题。
一、设计和优化流程在设计和优化排水泵站自动化监控系统时,需要遵循以下流程:1.需求分析:对于排水泵站自动化监控系统的需求,通过充分的调研和需求分析,确定排水泵站自动化监控系统需要包括哪些方面的功能和性能。
2.系统设计:综合考虑排水泵站的特点和各方面限制条件,设计排水泵站自动化监控系统的整体结构和架构。
包括系统的硬件平台、软件系统、数据互通方案等。
3.开发和测试:通过软件设计、编程和硬件组装等技术手段,完成排水泵站自动化监控系统的开发和调试测试,确保系统的功能达到预期。
4.实施和部署:将排水泵站自动化监控系统应用到现实的排水泵站中,正式启用和投入使用。
5.运维和优化:在排水泵站自动化监控系统正常运行的过程中,需要对系统进行维护和优化,保证系统的稳定和高效运行。
二、设计和优化要点在设计和优化排水泵站自动化监控系统时,需要注重以下方面的要点:1.数据采集和处理:排水泵站自动化监控系统的基本功能是对泵站运行中产生的各种数据信号进行采集和处理。
因此,数据采集和处理是排水泵站自动化监控系统设计的关键步骤。
要针对不同类型的数据信号,设计适合的采集装置和采集协议,并通过各种算法对数据进行处理和分析,以获取有效的信息。
2.控制算法和逻辑:排水泵站自动化监控系统应该能够根据不同的工况和运行状态,采取不同的控制算法和逻辑。
例如,在泵站运行过程中,需要根据不同的液位变化和流量大小,选择不同的泵组合和控制策略,以保持泵站的运行稳定。
水利工程的泵站自动化控制方案自动化控制是现代水利工程中的重要技术手段之一,对于提高泵站的运行效率、保障供水安全和降低运行成本都起着至关重要的作用。
本文将就水利工程泵站自动化控制的方案进行详细探讨。
一、引言水利工程中的泵站是将水从低处抽升至高处的装置,常见于供水、排水及灌溉等工程中。
传统的泵站控制方式通常依赖于人工操作,不仅效率低下,而且容易出现疏忽和错误。
因此,引入自动化控制方案,将泵站运行过程中的关键参数进行实时监测和调控,具有重要的意义和广阔的应用前景。
二、泵站自动化控制方案的需求1. 提高泵站运行效率:自动化控制方案可以实现泵站的自动启停、运行状态监测、负载分配等功能,减少人为操作的时间和错误率,提高泵站运行的效率。
2. 保障供水安全:通过自动化控制方案,可以对泵站的水位、压力、流量等参数进行实时监测,及时发现异常情况并采取相应措施,确保供水系统的安全稳定运行。
3. 降低运行成本:自动化控制方案可以对泵站进行智能化管理和优化调度,合理控制泵站设备的运行,降低能耗和设备损耗,从而达到降低运行成本的目的。
三、泵站自动化控制方案的关键技术1. 传感器技术:通过安装水位传感器、压力传感器、流量传感器等监测设备,实时获取泵站运行中的关键参数,为后续控制提供数据支持。
2. 控制器技术:采用PLC(可编程逻辑控制器)作为控制核心,通过编程控制不同执行机构的操作,实现泵站的自动化控制。
3. 通信技术:利用现代通信技术,建立泵站与中心监控室之间的数据传输通道,实现远程监控和控制,提高泵站的管理效率。
4. 数据处理与分析技术:通过对泵站运行数据的采集、传输和分析,实现泵站的故障诊断、预警和优化调度,提高泵站的运行稳定性和安全性。
四、泵站自动化控制方案的实施步骤1. 系统设计:根据泵站的具体情况和要求,进行自动化控制系统的整体设计,包括硬件设备、控制逻辑和软件开发等内容。
2. 传感器安装和调试:根据设计方案,选择合适的传感器,并进行安装和调试,确保传感器的准确性和稳定性。

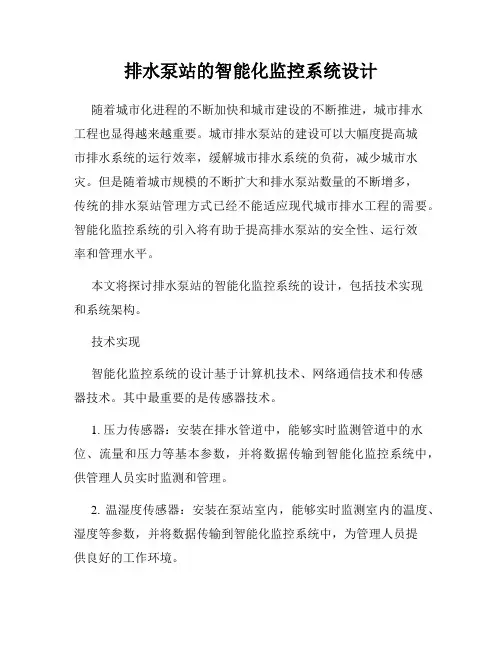

排水泵站的智能化监控系统设计随着城市化进程的不断加快和城市建设的不断推进,城市排水工程也显得越来越重要。
城市排水泵站的建设可以大幅度提高城市排水系统的运行效率,缓解城市排水系统的负荷,减少城市水灾。
但是随着城市规模的不断扩大和排水泵站数量的不断增多,传统的排水泵站管理方式已经不能适应现代城市排水工程的需要。
智能化监控系统的引入将有助于提高排水泵站的安全性、运行效率和管理水平。
本文将探讨排水泵站的智能化监控系统的设计,包括技术实现和系统架构。
技术实现智能化监控系统的设计基于计算机技术、网络通信技术和传感器技术。
其中最重要的是传感器技术。
1. 压力传感器:安装在排水管道中,能够实时监测管道中的水位、流量和压力等基本参数,并将数据传输到智能化监控系统中,供管理人员实时监测和管理。
2. 温湿度传感器:安装在泵站室内,能够实时监测室内的温度、湿度等参数,并将数据传输到智能化监控系统中,为管理人员提供良好的工作环境。
3. 气体传感器:能够实时监测泵站内的有毒气体浓度,如果浓度超过安全标准,监控系统就会及时报警,并采取措施以确保泵站的安全。
系统架构智能化监控系统的设计是由数据采集系统、数据处理系统、数据传输系统和数据库系统以及人机交互的终端系统组成。
其中,数据采集系统负责采集排水泵站中的各种参数和数据,数据处理系统负责将采集的数据进行处理和分析,数据传输系统负责将处理后的数据传输到指定的设备或人员,数据库系统负责将历史数据储存到数据库中,人机交互终端系统则负责人员与系统的交互。
在系统架构中,可将排水泵站分为智能中心和分散节点。
智能中心为数据处理和传输系统,拥有多个显示屏、操作工位、报警器等,可以实时显示排水泵站的各种运行参数和状态信息。
分散节点则包括传感器、监测设备和执行器等,用于实时采集、监测和控制排水泵站的各种运行参数和状态信息。
智能化监控系统的优势排水泵站的智能化监控系统可以有效提高排水系统的安全性和管理水平。

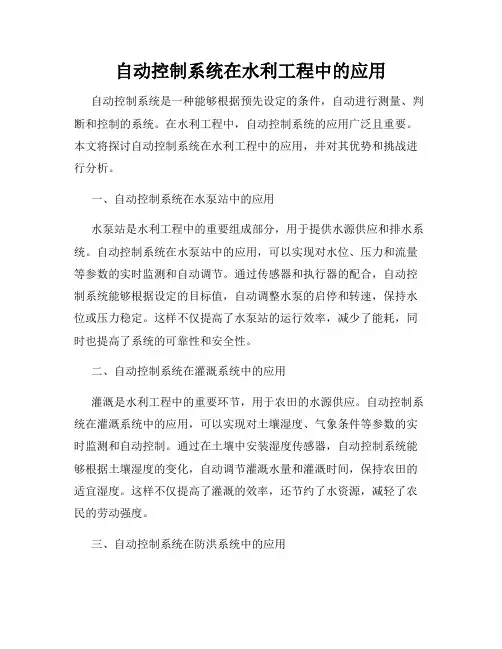

自动控制系统在水利工程中的应用自动控制系统是一种能够根据预先设定的条件,自动进行测量、判断和控制的系统。
在水利工程中,自动控制系统的应用广泛且重要。
本文将探讨自动控制系统在水利工程中的应用,并对其优势和挑战进行分析。
一、自动控制系统在水泵站中的应用水泵站是水利工程中的重要组成部分,用于提供水源供应和排水系统。
自动控制系统在水泵站中的应用,可以实现对水位、压力和流量等参数的实时监测和自动调节。
通过传感器和执行器的配合,自动控制系统能够根据设定的目标值,自动调整水泵的启停和转速,保持水位或压力稳定。
这样不仅提高了水泵站的运行效率,减少了能耗,同时也提高了系统的可靠性和安全性。
二、自动控制系统在灌溉系统中的应用灌溉是水利工程中的重要环节,用于农田的水源供应。
自动控制系统在灌溉系统中的应用,可以实现对土壤湿度、气象条件等参数的实时监测和自动控制。
通过在土壤中安装湿度传感器,自动控制系统能够根据土壤湿度的变化,自动调节灌溉水量和灌溉时间,保持农田的适宜湿度。
这样不仅提高了灌溉的效率,还节约了水资源,减轻了农民的劳动强度。
三、自动控制系统在防洪系统中的应用防洪是水利工程中的重要任务,用于保护人民生命财产安全。
自动控制系统在防洪系统中的应用,可以实现对水位、流量和降雨等参数的实时监测和自动控制。
通过在河道和水库中安装水位传感器,自动控制系统能够根据水位的变化,自动控制水闸的开闭和泵站的运行,及时调整水位。
这样可以有效预防洪水灾害,保护人民的生命和财产安全。
四、自动控制系统的优势和挑战自动控制系统在水利工程中的应用具有许多优势。
首先,自动控制系统能够实现对多个参数的实时监测和控制,提高了系统的稳定性和精度。
其次,自动控制系统能够根据设定的目标值,自动调节执行器的行为,提高了工程的效率和可靠性。
此外,自动控制系统能够减少人力投入,降低了劳动成本。
然而,自动控制系统在水利工程中的应用也面临一些挑战。
首先,自动控制系统的设计和调试需要专业知识和经验,增加了工程的复杂度和难度。
给排水工程中的泵站自动化控制一、介绍随着城市化进程的不断推进,给排水工程的安全和高效运行变得愈发重要。
泵站作为给排水系统中的关键设施,其自动化控制越来越受到重视。
本文将探讨给排水工程中泵站自动化控制的技术、应用和优势。
二、泵站自动化控制的概念和原理泵站自动化控制是指通过自动化系统对泵站进行监测、控制和运行管理的过程。
在泵站自动化控制中,传感器和执行器起着重要的作用。
传感器用于感知泵站运行状态和环境变量,例如液位、流量、温度等;执行器则根据控制信号驱动泵机、阀门等设备的开关。
通过传感器和执行器的互联互通,自动化控制系统能够实现对泵站的实时监测和智能化操作。
三、泵站自动化控制的技术手段1. 远程监控与远程操作技术:通过互联网、无线通信等技术手段,实现对泵站的远程监测和操作。
这样不仅方便了运维人员的管理,而且可以及时响应泵站异常情况,提高运维效率。
2. 控制算法与策略:自动化控制系统依靠控制算法和策略实现对泵站的智能化管理。
通过优化控制算法,可以实现泵站运行的最优化,降低运行成本,提高能源利用效率。
3. 数据采集与处理:自动化控制系统通过传感器采集泵站的各种参数数据,并进行处理和分析。
这样可以实现对泵站运行状态的实时监测和故障诊断,及时采取措施进行维护和修复。
四、泵站自动化控制的应用案例1. 智能泵机控制系统:通过对泵机电机的变频调速,自动化控制系统可以根据实时需水量的变化来调整泵机的运行速度,以达到节能减排、降低泵机磨损的目的。
2. 液位监测与控制系统:液位是泵站管理的重要指标之一。
自动化控制系统可以通过液位传感器实时监测泵站池塘的液位情况,并根据设定的控制策略,自动调整泵机的开启与关闭,保持池塘液位在安全范围内。
3. 故障诊断与报警系统:自动化控制系统能够实时监测泵站设备的运行情况,并通过故障诊断算法判断设备是否存在异常。
一旦发现异常,系统会及时发出报警信号,提醒运维人员及时处理,防止事故的发生。

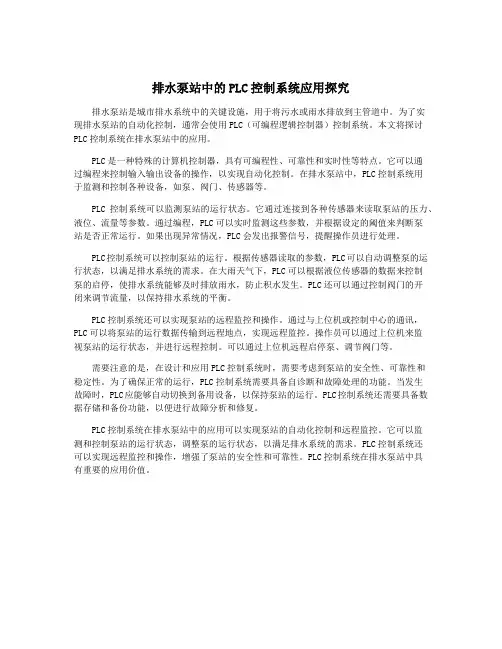

排水泵站中的PLC控制系统应用探究排水泵站是城市排水系统中的关键设施,用于将污水或雨水排放到主管道中。
为了实现排水泵站的自动化控制,通常会使用PLC(可编程逻辑控制器)控制系统。
本文将探讨PLC控制系统在排水泵站中的应用。
PLC是一种特殊的计算机控制器,具有可编程性、可靠性和实时性等特点。
它可以通过编程来控制输入输出设备的操作,以实现自动化控制。
在排水泵站中,PLC控制系统用于监测和控制各种设备,如泵、阀门、传感器等。
PLC控制系统可以监测泵站的运行状态。
它通过连接到各种传感器来读取泵站的压力、液位、流量等参数。
通过编程,PLC可以实时监测这些参数,并根据设定的阈值来判断泵站是否正常运行。
如果出现异常情况,PLC会发出报警信号,提醒操作员进行处理。
PLC控制系统可以控制泵站的运行。
根据传感器读取的参数,PLC可以自动调整泵的运行状态,以满足排水系统的需求。
在大雨天气下,PLC可以根据液位传感器的数据来控制泵的启停,使排水系统能够及时排放雨水,防止积水发生。
PLC还可以通过控制阀门的开闭来调节流量,以保持排水系统的平衡。
PLC控制系统还可以实现泵站的远程监控和操作。
通过与上位机或控制中心的通讯,PLC可以将泵站的运行数据传输到远程地点,实现远程监控。
操作员可以通过上位机来监视泵站的运行状态,并进行远程控制。
可以通过上位机远程启停泵、调节阀门等。
需要注意的是,在设计和应用PLC控制系统时,需要考虑到泵站的安全性、可靠性和稳定性。
为了确保正常的运行,PLC控制系统需要具备自诊断和故障处理的功能。
当发生故障时,PLC应能够自动切换到备用设备,以保持泵站的运行。
PLC控制系统还需要具备数据存储和备份功能,以便进行故障分析和修复。
PLC控制系统在排水泵站中的应用可以实现泵站的自动化控制和远程监控。
它可以监测和控制泵站的运行状态,调整泵的运行状态,以满足排水系统的需求。
PLC控制系统还可以实现远程监控和操作,增强了泵站的安全性和可靠性。

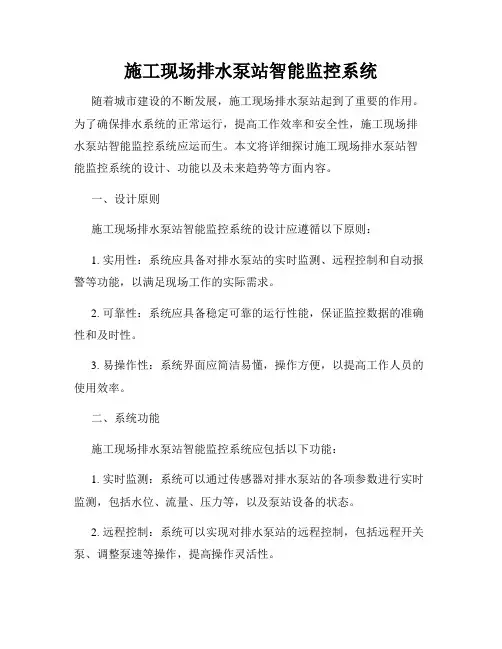

施工现场排水泵站智能监控系统随着城市建设的不断发展,施工现场排水泵站起到了重要的作用。
为了确保排水系统的正常运行,提高工作效率和安全性,施工现场排水泵站智能监控系统应运而生。
本文将详细探讨施工现场排水泵站智能监控系统的设计、功能以及未来趋势等方面内容。
一、设计原则施工现场排水泵站智能监控系统的设计应遵循以下原则:1. 实用性:系统应具备对排水泵站的实时监测、远程控制和自动报警等功能,以满足现场工作的实际需求。
2. 可靠性:系统应具备稳定可靠的运行性能,保证监控数据的准确性和及时性。
3. 易操作性:系统界面应简洁易懂,操作方便,以提高工作人员的使用效率。
二、系统功能施工现场排水泵站智能监控系统应包括以下功能:1. 实时监测:系统可以通过传感器对排水泵站的各项参数进行实时监测,包括水位、流量、压力等,以及泵站设备的状态。
2. 远程控制:系统可以实现对排水泵站的远程控制,包括远程开关泵、调整泵速等操作,提高操作灵活性。
3. 报警管理:系统可以通过智能算法判断泵站运行状态,并在异常情况下自动发送报警信息给相关人员,以便快速处理问题。
4. 数据分析:系统可以对泵站的监测数据进行收集和分析,以辅助运维管理人员进行故障诊断和决策分析。
三、系统组成施工现场排水泵站智能监控系统主要由以下几个组成部分构成:1. 传感器:用于感知泵站的各项参数,如水位传感器、流量传感器、压力传感器等。
2. 数据采集与传输模块:负责采集传感器数据,并通过无线网络或有线网络将数据传输到监控中心。
3. 控制中心:接收并处理传感器数据,对泵站运行状态进行监测和控制,并负责生成报警信息和数据分析报告。
4. 用户终端:包括电脑或手机等设备,用于操作和监控系统,接收报警信息以及查看数据分析报告。
四、未来趋势随着科技的不断发展,施工现场排水泵站智能监控系统也会朝着更加智能化的方向发展。
未来可能出现的趋势包括:1. 人工智能技术的应用:通过引入人工智能技术,系统可以更准确地判断泵站设备的状态和运行情况,提前预测故障并进行优化调整。

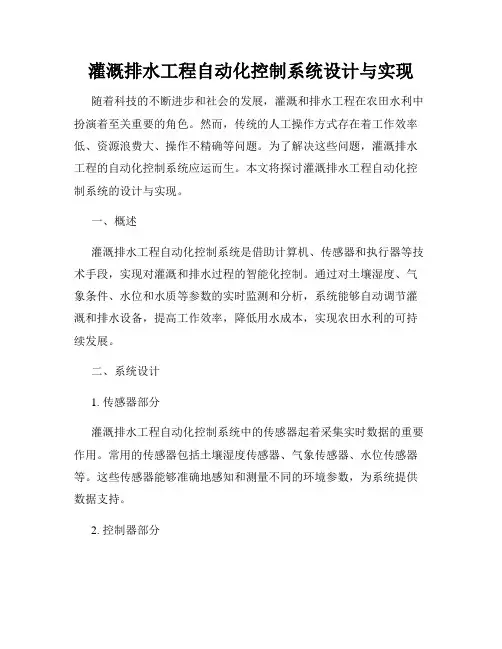

灌溉排水工程自动化控制系统设计与实现随着科技的不断进步和社会的发展,灌溉和排水工程在农田水利中扮演着至关重要的角色。
然而,传统的人工操作方式存在着工作效率低、资源浪费大、操作不精确等问题。
为了解决这些问题,灌溉排水工程的自动化控制系统应运而生。
本文将探讨灌溉排水工程自动化控制系统的设计与实现。
一、概述灌溉排水工程自动化控制系统是借助计算机、传感器和执行器等技术手段,实现对灌溉和排水过程的智能化控制。
通过对土壤湿度、气象条件、水位和水质等参数的实时监测和分析,系统能够自动调节灌溉和排水设备,提高工作效率,降低用水成本,实现农田水利的可持续发展。
二、系统设计1. 传感器部分灌溉排水工程自动化控制系统中的传感器起着采集实时数据的重要作用。
常用的传感器包括土壤湿度传感器、气象传感器、水位传感器等。
这些传感器能够准确地感知和测量不同的环境参数,为系统提供数据支持。
2. 控制器部分控制器是灌溉排水工程自动化控制系统的核心组成部分。
它接收传感器传来的数据,并根据预设的控制策略做出相应的决策,控制执行器的操作。
控制器通常采用微处理器或PLC(可编程逻辑控制器)实现。
通过编写相应的控制算法和逻辑,控制器能够实现对灌溉和排水设备的自动控制。
3. 执行器部分执行器负责根据控制器的指令进行操作,实现对灌溉和排水设备的控制。
常见的执行器包括电动阀门、泵站、水泵等。
通过与控制器的联动,执行器能够精确地控制水源的开关、水位的调节等动作,实现自动化的灌溉和排水过程。
三、系统实现在实际应用中,灌溉排水工程自动化控制系统的实现过程通常包括以下几个步骤:1. 系统需求分析在设计和实现灌溉排水工程自动化控制系统之前,首先需要进行系统需求的分析。
根据实际的农田水利情况和灌溉排水工程的特点,确定系统的功能、性能和可靠性等要求,为后续的设计和实施提供依据。
2. 系统设计与编程在系统需求分析的基础上,进行具体的系统设计与编程工作。
这包括选择合适的硬件设备和传感器,编写控制算法和逻辑,设计用户界面等。
排水泵站自控系统防雷措施浅谈摘要:市属排水泵站大多位于城区边缘,且毗邻江河堤岸的开阔地带,地势低洼,春夏两季极易遭受雷电袭击。
随着计算机技术、控制技术、通讯技术的发展和广泛应用,泵站的自动化控制也逐步采用由工业控制机IPC或可编程控器PLC组成的集数据采集、过程控制和信息传送于一体的监控网络。
由于这些设备大量采用高度集成化的CMOS电路和CPU单元,其对瞬态过电压的承受能力十分脆弱,成为泵站易受雷电损害的主要设备。
可见对自动化系统采取有效的保护措施非常必要。
关键词:防雷过电压配电接地措施一、雷电的危害途径雷电的危害途径有5种,一是直击雷:雷电直接击在建筑物、构架、树木等物体上,由于热电效应等混合力作用直接对物体造成伤害;二是雷云下的静电感应:一般针对线路而言,在一定强度的雷云下在高压架空线路上可以感应出300—400kV的过电压、在低压架空线路上可以感应出100kV的过电压、在电信线路上也可感应出40—60kV的过电压;三是雷电的电磁感应:雷电流经引下线入地时,在引下线周围产生磁场、引下线周围的各种金属管线上经感应产生瞬间过电压;四是地电位反击:直击雷经接闪器如避雷针、避雷网等而直放入地,导致地网地电位上升,高电压经设备接地线引入电子设备造成反击;五是雷电波侵入:电源线和通信线遭受直击雷或感应雷加载了过电压及雷电流以感应的方式耦合到线路上,进而入侵设备。
二、瞬态过电压对自控设备的危害通常,在泵站的设计建设中对于直击雷的防护已经有比较完善的措施。
自动化系统大部分置于泵房构筑物之中,网络线、电源线铺设于电缆沟中,因而遭受直接雷击的可能性不大。
根据雷电电磁脉冲(LEMP)理论和实践经验证明:电子计算机及其它自动化系统设备损坏的主要原因是雷电感应浪涌电压造成的。
雷电感应浪涌电压是一种产生在微秒至毫秒之间的尖峰冲击电压,即瞬态过电压。
它可以通过电源线、天馈线、通讯线和信号线把感应浪涌电压波引入设备内部,分别损坏电源模板、通讯模板、I/0模板,致使设备产生误动作、暂时瘫痪或立即烧毁元器件。
排水泵站的集散自动控制监控系统设计[摘要]:根据排水泵站的工艺设备及控制要求,从实用性、可靠性、易维护性、经济性出发,分泵站集散监控系统采用分级分布式计算机控制系统,并依据集中管理,分散控制原则。
排水泵站集散监控系统结构分为上位系统(中央控制室)和下位系统(泵站现场监控)两个部分。
在远动时由中央控制室集中管理,每座泵站为相对独立的,能实现当地控制的各种功能。
系统功能包括能实现现场(当地)手动控制和自动控制及远程控制(远动)的相互切换,切换装置和权限下放安置在泵站被监控的设备上。
当系统出现故障时,各泵站仍能实现当地手动和自动控制。
[关键词]:排水泵站;自动控制;监控系统;通信链路;闸门监控;数据采集1引言某水务集团排水泵站管理所现辖有污水泵站36座。
分布在市内的不同区域,而且每年不断有新的泵站要建设和接收。
这些污水泵站主要负责收集城市居民的生活污水,捞除较大的固体垃圾后将污水提升、加压送往各个污水处理厂进行进一步的净化处理,肩负着城市排污的重任,保证其安全正常的生产十分重要。
但由于污水泵站点多面广,分布的地理位置非常分散。
工作环境非常恶劣,如何提高泵站管理水平,改善工作人员的工作环境,必须引入现代化的管理手段,建立一套适合污水泵站特点的泵站远程集散监控系统,以实现对泵站运行的远程监控和无人值守。
2泵站技术路线污水泵站的工艺比较简单,污水经进水闸门进入泵站,格栅机去除较大固体垃圾后进人泵坑,由水泵提升至出水管槽,所包含设备有高低压变配电设备,闸门、格栅机、水泵等。
技术路线为:污水→闸门→格栅机→泵坑、集水坑→出水槽。
3集散监控系统结构3.1下位系统每个污水泵站的FLC控制系统(现场监控系统PTU)为一个独立的下位子系统。
各个RTU的PLC-方面实现数据采集及数据预处理,并将数据上送监控中心;另一方面执行监控中心的控制命令,或自动执行定时控制指令,或完成自动控制逻辑。
泵站当地还安装有触摸屏操作终端,触摸屏操作终端连接PLC可直接对泵站的设备进行参数设定和监控。
雨水泵站计算机控制系统系统操作规程1、用摇柄在启闭机上手动操作,将五个闸门全部摇起,使出水管道最前面的闸门全部处于开启状态。
2、合上电动阀控制柜上的主回路刀熔开关,合上电动阀控制柜控制回路的单相断路器。
合上五台水泵控制柜的主回路断路器,水泵控制柜控制回路单相断路器。
把水泵控制柜前面板上的手/自动转换开关拧到“自动”位置。
3、压下显示器配电插板上(位于桌子下面)的绿色小按钮,接通显示器电源,按下显示器前面板右下角的电源按钮。
显示器的绿色电源指示灯亮起。
4、打开计算机控制柜前门,合上位于柜子下层电器板左上角的第一个配电断路器。
5、按下计算机控制柜上层的工控机前面板上黑色的方形电源按钮,工控机得电,系统启动。
6、等待系统启动结束。
自动进入水泵工作实时监控画面。
7、电动阀的开启操作:如果屏幕上显示的五个电动阀为红.色.,并且电动阀右上角显示“关状态”三个黑色字体,五个水泵显示紫色..。
则表明电动阀处于“关”状态,如果需要开启电动阀。
请在1#电动阀上单击鼠标左键,此时弹出一个小窗口,上面有“正转”和“反转”两个红色的按钮,在“正转”按钮上单击鼠标左键,此时“正转”按钮变为绿色..,1#电动阀开启,过3秒钟后,屏幕上电动阀的颜色变为青色..表明电动阀正在开启。
水泵的颜色也由紫色..。
此时在..变为红色绿色的“正转”按钮上再次单击鼠标左键,“正转”按钮复位又变为红色,过大约2分钟后屏幕上的电动阀由“青色”变为“绿色”并且电动阀右上角显示“开状态”三个黑色字体。
表明电动阀已经转动到开位置。
后面的四个电动阀如法炮制即可。
8、水泵的手动操作:在五个电动阀开启后,屏幕上的五个水泵都变为红色..。
表明可以开启水泵。
在1#水泵上点下鼠标左键,此时弹出一个小窗口,上面有“开”和“关”两个按钮,在绿色的“开”按钮上点下鼠标左键,此时1#水泵开启,过8秒钟后,屏幕上水泵的颜色变为绿色..,表明水泵已经开始工作,同时管道中有蓝色的折线在流动。
水利工程中的泵站自动化控制技术水利工程是人类社会发展中非常重要的领域之一,而泵站作为水利工程中的关键设施,起着输水、提水和调节水位的重要作用。
随着科学技术的不断进步,泵站的自动化控制技术也取得了显著的发展,极大地提高了水利工程的效率和安全性。
泵站的自动化控制技术主要包括水位、流量、压力等参数的实时监测和控制。
通过传感器和采集装置,泵站可以实时获取各种参数的数据,并传输给控制系统进行处理。
控制系统通过对数据的分析和比较,能够自动调节泵站的操作,使其达到预定的工作效果。
自动化控制技术的应用,使得泵站的运行更加智能化和高效化。
泵站的自动调节功能,使得泵站可以根据水位、流量等参数的变化情况,自动调整泵的转速和开启、关闭的数量,从而减少能量消耗和设备的磨损。
同时,自动化控制技术能够利用先进的算法和模型,进行泵站运行状态的预测和优化,使得水利工程的规划和管理更加科学化和精细化。
除了提高泵站的工作效率,自动化控制技术还能够提高泵站的安全性。
通过实时监测和控制,泵站可以及时发现并处理设备故障和异常情况,从而避免设备的损坏和停机时间的增加。
此外,自动化控制系统还能够通过设置报警机制,及时向操作人员发送异常信息,使得操作人员能够及时采取相应的措施,保障泵站的安全运行。
泵站自动化控制技术的应用不仅提高了水利工程的效率和安全性,还在一定程度上减轻了人力资源的压力。
传统的泵站操作通常需要一定的人工干预,而自动化控制技术能够实现泵站的自动运行和控制,减少了人工操作的需要。
这样既有效降低了运营成本,又提高了工作效率。
然而,泵站自动化控制技术的发展并非一帆风顺。
首先,泵站自动化系统的设计和应用需要针对具体的水利工程进行定制化。
不同的水利工程具有不同的特点和需求,需要设计不同的传感器、控制设备和算法模型,以适应不同的环境和工况。
其次,自动化控制技术的应用需要充分考虑设备的可靠性和稳定性。
泵站是一种持续运行的设施,如果自动化控制系统出现故障,可能会导致大量浪费和损失。
水利泵站闸门自控系统解决方案1 闸门自控系统技术条件1.1 工程概况工程项目位于宿州砀山县废黄河水利水利泵站,并在现地建成防洪排涝自动化控制。
每个站共建有1个排涝闸门和1个防洪闸门,闸门开度0到20米。
该工程项目闸门自控系统采用分层分布式结构,即现地控制、中控室控制、远方操作层(预留)。
项目主要功能:闸门自控系统工程是由闸门现地自动控制系统、手动控制、远程控制系统三部分组成。
远程控制级设置在闸门集中控制室;由工作台、工控机、显示器、打印机、网络交换机和系统软件、控制系统等组成。
系统的现地/远程控制、数据自动采集、数据传输等,为指挥调度人员提供全面详实的调度决策依据。
闸门自控系统以“无人值守”为设计原则,采用SCADA系统结构,通过传感技术、自动化控制技术、计算机软硬件技术、网络通信技术等,为用户提供了一套既可现地对闸门进行控制,也可远程通过计算机进行闸门启闭的自动化控制系统,该闸控系统可接入渠道水位信号、流量信号、闸门开度信号、现场视频信号等,能够将水位、流量、开度、视频画面等与闸控系统集中显示在一个软件画面中,使得远方操作更加可视,达到无人值守、统一调度的目标。
(1)闸门控制:2个闸门的启闭自控、视频监控;(2)闸门开度的监测和显示;(3)上、下游等水位、流量的实时监测和显示;(4)中控层与现地控制层的通信系统;1.2技术标准和规范GB2887《计算机场地技术要求》GB998 低压电器基本实验方法GB4026 电气设备接线端子和特定导线线端的识别及应用字母数字系统的规则GB4720 低压电器电控设备IEC-439低压成套开关设备和控制设备GB7251-97低压成套开关设备和控制设备GB11920 泵站电气部分集中控制装置通用技术条件GB2900.1-48电工名词术语GB1479 低压电器基本标准GB50171 电气装置安装工程盘,柜及二次回路接线施工及验收规范GB50256 电气装置安装工程启闭机电气装置施工及验收规范GB50254 电气装置安装工程低压电器施工及验收规范GB50171-1992 《电气装置安装工程盘、柜及二次回路接线施工及验收规范和条文说明》;GB3453数据通信基本型控制规程GB9813-2000微型计算机通用规范GB2887-2000计算机场地技术规范IEEE802.3网络技术标准GB23128操作系统标准SL75-94 水闸技术管理规范SL170-96 水闸工程管理设计规范JB/T5234GB720工业控制计算机系统验收大纲IEC 国际电工学会标准相关的GB、IEC、IEEE、ISO、ANSI、DIN、JH、JIE标准、产品质量法,在执行中如有新标准则按新标准执行;当各标准不一致时,以标准高者和最新版本为准。
给排水系统中的泵站自动化控制系统的设计与运行在给排水系统中,泵站是起到承载和传输水流的重要设施之一。
随着科技的不断进步,为了提高给排水系统的效率、安全性和可靠性,泵站的自动化控制系统得到了广泛应用。
本文将探讨给排水系统中泵站自动化控制系统的设计与运行,并提供一种合适的格式来书写。
一、设计概述泵站的自动化控制系统设计是为了实现对泵站的自动控制和监测。
该系统一般包括以下几个方面的设计要素:1.1 控制策略设计在泵站控制策略的设计中,需要考虑到给排水系统的需求,包括水位监测、流量控制、压力调节等。
通过合理的控制策略设计,可以使泵站实现高效、稳定的运行。
1.2 传感器选择与布置泵站自动化控制系统需要通过传感器来获取各种参数,如水位、流量、压力等。
在设计过程中,需要选择适合的传感器,并合理布置在泵站各个关键位置,以确保获取到准确可靠的数据。
1.3 接口与通信设计为了实现泵站自动化控制系统与其他设备的联动与信息交换,需要设计合适的接口和通信方式。
例如,可以采用Modbus、Profibus等通信协议来实现泵站与上位机或其他控制设备之间的数据传输。
1.4 控制器选择与配置泵站自动化控制系统的控制器是系统的核心,它通过接收传感器数据和执行控制策略来实现对泵站的自动控制。
在设计过程中,需要选择合适的控制器,并对其进行配置和参数设定。
二、系统运行泵站自动化控制系统的运行是指系统在实际工作中的应用和操作。
在系统运行过程中,需注意以下几个方面:2.1 实时监测泵站自动化控制系统应能够实时监测泵站的运行状态,包括泵的转速、电流、温度等参数。
通过实时监测,可以及时掌握到泵站的工作情况,发现异常并采取相应的措施。
2.2 数据记录与分析泵站自动化控制系统应具备数据记录和分析功能,可以将泵站的历史数据进行记录和存储,并通过数据分析来评估泵站的运行情况,提供决策依据。
2.3 告警与故障处理泵站自动化控制系统应能够监测到泵站的异常情况,并及时发出告警信号。
北京市工程排水工程
下穿六环路雨水泵站自控系统
操作说明
南京创赛电气有限公司
2014年3月
目录
1、概述
2、画面简介
3、操作步骤
4、视频监控系统
5、日常维护
1、概述
本说明仅适用于北京市工程排水工程下穿六环路雨水泵站自控系统,系统由PLC自动设备监控系统及视频监控系统组成;其中PLC 自动设备监控系统通过对设备及水位、雨量、硫化氢、CO、氨气等检查,并在系统内通过比较运算等程序实现泵站的设备自动控制;视频监控系统则由4个红外高清摄像机、硬盘录像机、监控电脑等实现泵站全天候视频记录,为事件可追溯性提供有效的条件。
PLC系统由CPU、输入输出模块、现场触摸屏等组成,PLC系统采集信号并显示在触摸屏上,在PLC系统CPU存储卡内储存由用户程序,自动根据程序运算,从而达到设备自动运行及控制,遇有紧急状态及各参数超标的状况,发出电铃警报声,提醒值班人员进行注意,保障泵站安全。
2、画面简介
触摸屏有以下几个画面:起始画面、工艺画面、操作画面、曲线画面、报警画面、参数设置画面
系统送电后,触摸屏进入起始画面,此时按下触摸屏软件F2-F5即进入其他泵站相关画面,工艺画面以显示各设备运行状态、检测参数等为主,方便使用者实时了解工艺流程等重要信息,曲线画面、报警画面为使用者提供可查询的故障记录及实时参数曲线,操作画面及参数设置画面为设备操作及设备参数设定提供人机对话窗口。
3、操作步骤
操作画面操作方式:
设备操作有2种模式,一种为手动模式,一种为自动模式;
手动模式下,当设备状态显示为集中控制时,按下启动按钮,该设备即可启动,按下停止按钮,相对应设备即停止运行;
自动模式下,按下手动自动选择按钮,设备即按照预定程序运行,自动模式下各设备的运行方式如下:
水泵运行模式:当水位达到水位高1设定值时,自动启动一台水泵,当水位下降到水位设定低时,自动停止水泵。
当水位达到水位高2设定值时,自动启动第二台水泵,达到水位高3设定值时,所有3台水泵自动启动,直到水位降至水位低设定值时,水泵即自动停止,以上水泵启动时,并不限定启动水泵,随机启动。
格栅机自动运行模式为每隔15分钟运行15分钟,有利于把污物排放并用小车转运走。
除臭设备自动运行条件为,当硫化氢、CO、氨气等有害气体浓度达到设定值时,设备自动启动并运行,直到低于设定值并延长30分钟时,除臭设备即自动停车。
参数设置画面仅在操作画面下按下F8按键才能进入参数设置画面,相对应的参数设置通常为:集水池液位低设置为2m,液位高1设置为4米,液位高2设置为5m,液位高3设置为6m,有害气体高位报警参照室内气体浓度要求的相关规定执行。
在操作画面下,设置有报警解除按钮,当报警电铃发出响声时,可按下报警解除按钮,对电铃进行消音处理,但需提醒操作人员注意
设备及泵站安全。
4、视频监控系统
视频监控系统由网络摄像机、交换机、硬盘录像机、监控电脑等组成,硬盘录像机可记录1个月内的视频资料,详细设置请参考监控电脑内有关监控软件的说明手册。
5、日常维护
本系统由电气系统、仪表装置、自动化控制装置、计算机组成,电气系统请专业人员参照电气控制图纸进行维护,仪表装置参照仪表厂家提供的维护手册进行;
自动化控制装置及计算机系统,请务必做到:1、定时清理灰尘,电子系统对灰尘有着较为高的要求,2、定期检查线路是否有松动,否则可能造成接触不良导致信号丢失或不准确。
