调节阀全解

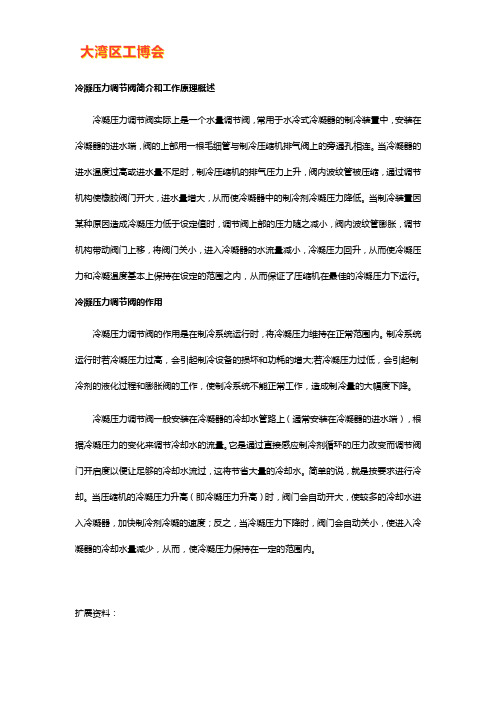

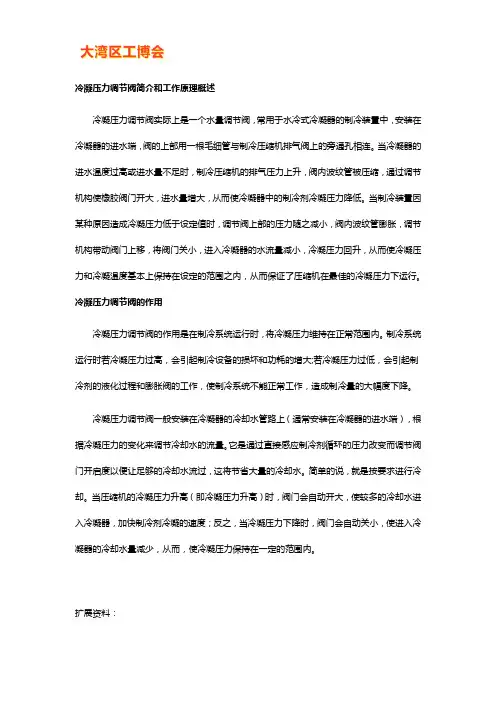

冷凝压力调节阀简介和工作原理概述冷凝压力调节阀实际上是一个水量调节阀，常用于水冷式冷凝器的制冷装置中，安装在冷凝器的进水端，阀的上部用一根毛细管与制冷压缩机排气阀上的旁通孔相连。

当冷凝器的进水温度过高或进水量不足时，制冷压缩机的排气压力上升，阀内波纹管被压缩，通过调节机构使橡胶阀门开大，进水量增大，从而使冷凝器中的制冷剂冷凝压力降低。

当制冷装置因某种原因造成冷凝压力低于设定值时，调节阀上部的压力随之减小，阀内波纹管膨胀，调节机构带动阀门上移，将阀门关小，进入冷凝器的水流量减小，冷凝压力回升，从而使冷凝压力和冷凝温度基本上保持在设定的范围之内，从而保证了压缩机在最佳的冷凝压力下运行。

冷凝压力调节阀的作用冷凝压力调节阀的作用是在制冷系统运行时，将冷凝压力维持在正常范围内。

制冷系统运行时若冷凝压力过高，会引起制冷设备的损坏和功耗的增大;若冷凝压力过低，会引起制冷剂的液化过程和膨胀阀的工作，使制冷系统不能正常工作，造成制冷量的大幅度下降。

冷凝压力调节阀一般安装在冷凝器的冷却水管路上（通常安装在冷凝器的进水端），根据冷凝压力的变化来调节冷却水的流量。

它是通过直接感应制冷剂循环的压力改变而调节阀门开启度以便让足够的冷却水流过，这将节省大量的冷却水。

简单的说，就是按要求进行冷却。

当压缩机的冷凝压力升高（即冷凝压力升高）时，阀门会自动开大，使较多的冷却水进入冷凝器，加快制冷剂冷凝的速度；反之，当冷凝压力下降时，阀门会自动关小，使进入冷凝器的冷却水量减少，从而，使冷凝压力保持在一定的范围内。

扩展资料：分类：调节阀按行程特点可分为：直行程和角行程。

直行程包括：单座阀、双座阀、套筒阀、笼式阀、角形阀、三通阀、隔膜阀；角行程包括：蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。

调节阀按驱动方式可分为：手动调节阀、气动调节阀、电动调节阀和液动调节阀，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质（如油等）压力为动力的液动调节阀；按调节形式可分为：调节型、切断型、调节切断型；按流量特性可分为：线性、对数型（百分比）、抛物线、快开。

自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置，其工作原理简单、可靠，并且在工业生产中具有广泛的应用。

二、工作原理1. 动作原理在自力式压力调节阀中，主要的工作原理是通过介质压力的变化来调节阀门的开度，以达到控制介质流量和压力的目的。

2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。

其中，主阀门和控制阀门的开度受到介质压力的影响，并通过调节弹簧和调节器来实现对阀门开度的控制。

3. 工作过程当介质的压力发生变化时，这种变化会通过控制阀门作用在主阀门上，引起主阀门开度的变化，从而达到调节介质流量和压力的目的。

三、应用领域1. 工业生产在工业生产中，自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域，可以用于控制介质的流量和压力，保证生产过程的稳定性和安全性。

2. 水处理在城市供水、污水处理等领域，自力式压力调节阀也有着重要作用，可以用于控制水的流量和压力，保证给水系统的正常运行。

3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域，用于控制制冷剂或空气流量和压力，保证设备的正常运行。

四、结语自力式压力调节阀作为一种重要的控制装置，在工业生产和生活中都发挥着重要的作用，其简单可靠的工作原理使其成为一种广泛应用的调节装置。

希望通过本文的介绍，读者对自力式压力调节阀的工作原理有了更深入的了解，为相关领域的工作者提供一些参考和帮助。

自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计，不依赖外部能源，仅凭介质本身的压力变化就能够实现对阀门开度的自动调节，因此具有较高的可靠性。

2. 节能环保由于自力式压力调节阀不需外部能源驱动，因此可以在一定程度上节约能源消耗，降低对环境的影响，符合节能环保的要求。

3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化，并及时调节阀门开度，从而能够有效控制介质流量和压力，保证生产过程的稳定性和安全性。

顶部导向型单座调节阀原理概述说明以及解释1. 引言1.1 概述顶部导向型单座调节阀是一种常见的工业控制阀，用于精确调节流体的流量、压力和温度。

它采用单个活塞或阀芯来控制介质通过阀体的通道，具有紧凑设计、可靠性高和控制精度高等特点。

1.2 文章结构本文将首先介绍顶部导向型单座调节阀的原理，包括其工作原理和结构说明。

随后，将详细讨论该类型调节阀的特点和优势，包括紧凑设计和可靠性、温度范围适应性和流量控制精度以及安装与维护简便性等方面。

接下来，我们将对该类型调节阀在各个领域中的实际应用进行案例分析，并对其在工业、生活和其他领域中的优势进行评估。

最后，文章将总结主要观点和结果，并对未来发展提出展望或建议。

1.3 目的本文旨在全面介绍顶部导向型单座调节阀的原理概述，并解释其工作原理。

同时，通过对其特点和优势的详细阐述，展示该类型调节阀在不同领域中的广泛应用。

通过本文的阅读，读者将对顶部导向型单座调节阀有一个全面的认识，并能够深入了解其在工程实践中的重要性和价值。

2. 顶部导向型单座调节阀原理：2.1 原理概述顶部导向型单座调节阀是一种常见的工业控制阀，其主要原理是通过改变阀内流体通道的截面积来实现对流体流量的调节。

该阀门采用单个座封闭管道，并将阀芯安装在管道上方，因此被称为顶部导向型。

2.2 结构说明顶部导向型单座调节阀由以下几个基本组件构成：底盘、阀盖、阀芯、密封装置和驱动装置。

底盘提供了支撑和稳定性，同时通过进出口连接管道。

阀盖是固定在底盘上覆盖整个阀体的部分，它包含了操作系统和密封环。

阀芯作为开启或关闭流体通道的关键组件，通过移动来改变流经管道的截面积。

密封装置则负责保持阀门关闭状态时的密封性能，并减少泄漏风险。

驱动装置可以是手动操作、电动或气动执行器等不同形式，用于控制阀芯位置。

2.3 工作原理解释当顶部导向型单座调节阀处于关闭状态时，阀芯与底盘紧密接触，并由密封装置提供密封性能。

当需要调节流体流量时，驱动装置会使阀芯上移，缩小管道截面积，增加阻力和压降。

电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。

电动调节阀主要由电动执行器与调节阀阀体构成，通过接收工业自动化控制系统的信号，来驱动阀门改变阀芯和阀座之间的截面积大小控，制管道介质的流量、温度、压力等工艺参数，实现远程自动控制。

以等百分比特性为最优，具有调节稳定，调节性能好等特点。

电动调节阀结构特点：1、伺服放大器采用深度动态负反馈，可提高自动调节精度。

2、电动操作器有多种形式，可适用于4~20毫安。

DC或0~10毫安.DC。

3、可调节范围大，固有可调比为50，流量特性有直线和等百分比。

4、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

5、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。

电动调节阀根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。

以最常用的4-20毫安电流信号来说，在控制系统给电动调节阀的信号为4毫安的时候，调节阀处于全闭状态，而给其20毫安信号的时候，调节阀处于全闭状态。

4-20毫安中间不同的信号数值对应不同的调节阀开度，即控制系统在给其12毫安信号的时候调节阀的开度为50%。

根据自己的工况介质选择适用的流量系数，就可以算出调节阀每个开度所对应的流量、压力。

从而达到调节阀对工况介质的调节要求。

扩展资料：使用维修：随着中国工业的迅速发展，电动调节阀在冶金、石油化工等领域的应用越来越广泛，其稳定性、可靠性也显得越来越重要，它的工作状态的好坏将直接影响自动控制过程，本文将详细阐述电动调节阀的使用和维修。

电子式电动单座调节阀，是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。

调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。

一般由执行机构和阀门组成。

如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。

调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

ZJHM-ZJHP系列精小型气动薄膜调节阀采用导向结构，配用多弹簧招执机构。

具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。

特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。

产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。

适用流体温度有-250℃～+560℃范围内多种档次。

泄漏量标准为Ⅲ级和Ⅳ级。

流量特性为线性或百分比。

多种多样的品种规格可供选择。

自力式压力调节阀是不需要任何外加能源，利用被调介质自生调节的执行器产品。

自力式压力调节阀最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。

自力式压力调节阀采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。

自力式压力调节阀附设冷凝器可在≤350℃温度下使用。

扩展资料：工作原理：调节阀用于调节介质的流量、压力和液位。

根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。

调节阀分电动调节阀、气动调节阀和液动调节阀等。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。

调节阀的常见故障及解决方法在日常维护中，调节阀的常见故障主要有卡堵、泄漏、振荡和阀门定位器故障等。

1、调节阀卡堵故障的原因及解决方法调节阀卡堵故障主要发生在直行程调节阀身上，且常出现在新装置投运和装置大修投运初期。

这主要是由直行程调节阀自身条件决定的，直行程调节阀结构如图1所示。

图1.调节阀结构直行程调节阀的阀芯是垂直节流，而介质是水平流进、流出。

阀腔内流道存在转弯、倒拐，使阀内的流道变得相当复杂（形状如倒S 形）。

这样就存在了许多死区，为介质、杂质的沉淀提供了空间。

在新装置投运和装置大修后投运初期，管道内焊渣、铁锈等会在这些死区造成沉积，使介质流通不畅，从而造成堵塞。

此外调节阀填料过紧，也会造成阀杆摩擦力增大，直接导致调节阀出现小信号不动作、大信号动作过头的卡堵现象。

在日常维护中，对于这类故障采取的主要办法是利用介质自身的压力来冲走卡堵物，即迅速开、关副线或调节阀，让介质从副线或调节阀处把脏物冲走；另一种办法是用管钳夹紧阀杆，正反用力旋动阀杆，让阀芯闪过卡堵处。

此外通过增加气源压力以增加驱动功率，反复上下开关几次，一般情况下即可解决问题。

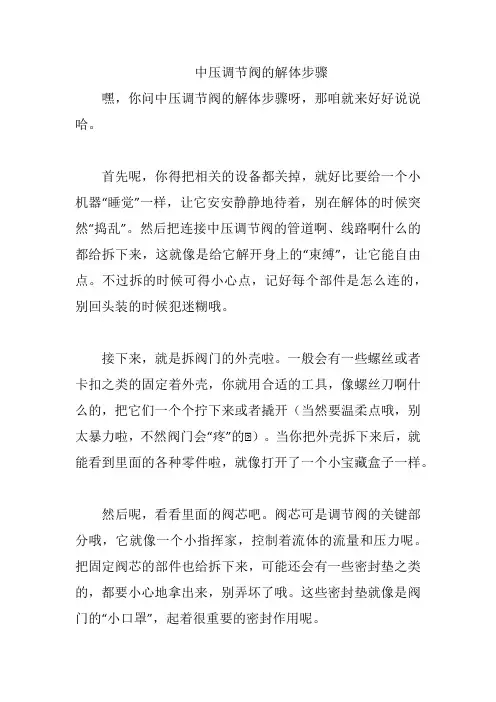

若以上办法都不能冲走卡堵物，就需要在操作人员的配合下关闭调节阀前后截止阀，打开旁路，对调节阀采取解体检查处理。

2、调节阀泄漏故障的原因及解决方法调节阀泄露故障主要有调节阀内漏、调节阀填料泄漏和调节阀阀芯、阀座变形泄漏三种。

（1）调节阀内漏的原因及解决方法直行程调节阀内漏故障主要是因为阀杆长短不合适造成的。

对于气关阀（图1），若阀杆太短，阀杆向下（或向上）的距离不够，造成了阀芯和阀座之间不能充分接触，而存在间隙，导致调节阀关不严，产生内漏。

同样对于气开阀，若阀杆太长，也会导致阀芯和阀座之间产生空隙不能充分接触，使调节阀产生内漏。

在日常维护中，对这类故障通常采用的解决办法是准确测量阀杆长度，按实际长度缩短（或延长）调节阀阀杆，使调节阀阀芯和阀座配合严密，不再内漏。

天然气自力式压力调节阀工作原理详解天然气自力式压力调节阀是一种无需外加能源的智能阀门。

其工作原理主要依赖于被控介质自身的能量，通过引入执行机构来控制阀芯的位置，从而改变流通面积，使阀前或阀后的压力稳定在给定值。

自力式压力调节阀的主要组成部分包括阀体、阀芯、弹簧和执行机构等。

阀体是自力式压力调节阀的重要部分，内部结构设计合理，能够使被控介质顺畅地流通。

阀芯是自力式压力调节阀的控制部分，其位置决定了被控介质的流通面积，从而影响被控介质的流量和压力。

阀芯上面装有弹簧，弹簧的作用是使阀芯回到原位置，保证自力式压力调节阀的正常工作。

执行机构则是自力式压力调节阀的核心部分，其作用是控制阀芯的位置，从而使被控介质的流通面积发生变化，达到减压稳压或泄压稳压的目的。

当被控介质的压力发生变化时，执行机构会感受到这种变化并产生相应的位移，从而改变流通面积，使被控介质的压力重新稳定在一个设定的值上。

这就是自力式压力调节阀的工作原理。

详解一下调节阀的那些技术参数调节阀是工业自动化控制系统中常用的控制元件之一，它能够准确地调节流体的流量、压力、温度等参数，使其符合工艺过程的要求。

而一个好的调节阀，除了要具备优异的调节性能外，还需要满足一系列的技术参数。

阀门大小阀门大小是指阀门的口径大小，通常用英寸（inch）来表示。

在选择调节阀时，首先需要根据管道的内径和流量计算出所需的阀门口径大小。

如果阀门的口径太小，会造成流量过小，甚至无法满足工艺要求；而如果阀门口径太大，不仅造成浪费，还可能会增加系统的功耗和成本。

阀门材质阀门材质是指阀门主要构件所选用的材料，通常选择的主要考虑因素有介质的性质、温度、压力、流量等。

不同材质的阀门具有不同的耐腐蚀性、耐高温性和耐压性等特点，比如常见的阀门材质有铸铁、碳钢、不锈钢、合金钢等。

阀门压差阀门压差是指流体通过阀门时，前后两侧液压力差的大小。

在调节阀的设计中，需要根据工艺过程的要求，预设一定的阀门压差范围，保证流体流通畅通、稳定，防止压力过高或者过低造成工艺故障。

最大流量最大流量是指在工作压力下，阀门所能通过的最大流量。

通常以升/秒（l/s）或立方米/小时（m³/h）来表示。

这个参数在选择调节阀时非常重要，因为它直接影响到阀门的调节范围和可操作范围，如果选择的最大流量过小，阀门的调节能力就会受到限制。

耐温范围耐温范围是指阀门可以承受的最高和最低温度范围。

这个参数在选择调节阀时非常重要，因为阀门所处的工艺环境和介质决定了它所能承受的温度范围。

如果阀门的材质和结构不符合工艺环境和介质的特性，就会出现温度失控的现象。

适用介质适用介质是指阀门的材质和结构可以承受的介质类型，通常根据介质的酸碱性、腐蚀性、粘度、压力和温度等因素进行选择。

介质的特性和选择对于阀门的使用寿命和稳定性有着重要的影响，如果选择不当，可能会导致阀门失效，从而影响工艺流程的稳定性。

流体性质流体性质是指介质的流体特性，如液体或气体的密度、粘度、压力、温度、流量等参数。

本文摘自再生资源回收-变宝网（）自力式压力调节阀工作原理解析自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。

自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。

当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

阀后压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。

P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。

同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。

本类阀门在管道中一般应当水平安装。

阀前压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。

同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。

同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。

自力式温度调节阀工作原理（加热型）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
