（十一）汽车新发动机构造与维修能源基础教学大纲
3年制初中起点 270课时
1.课程性质
本课程是汽车发动机构造与维修技术专业的专业基础课。开设本课程的目的与要求是使3年制初中起点的学生掌握高等技术人才所必须具备的新能源专业基本理论（安全常规基础电路结构认知）基本分析方法和基本技能；了解汽车构造与维修技术的基础应用，为学习后续课程以及从事有关的工程技术工作打下一定的基础，分析问题和解决问题的能力以及自学能力。
2.课程目标
（1）学习能力目标
通过本课程的学习，使学生掌握汽车构造与维修技术必要的基本理论、基本知识和技能，为学习后续专业课程以及从事工程技术工作和科学研究打下理论和实践基础，
（2）职业能力目标
1.全面掌握汽车构造与维修技术技术的基本理论，
2.系统掌握本学科的基本概念、基本理论，
（3）职业素养目标
通过分组的项目实践培养学生的团队协作能力和责任意识，通过完整的工作过程培养学生的自我控制与管理能力和工作评价能力
3.课程内容
4.教学实施建议
（1）课程开发流程：市场调研与专业研讨会→确定相关职业岗位群的典型工作任务→归纳行动领域→行动领域转换为学习领域→学习情境设计→学习子情境设计→课程教学资料建设→实际教学检验。
（2）为了保障课程与技术发展相一致，建议完成每个教学周期后，课程组均要依据以上课程开发流程对课程标准和课程内容进行修订。
3年制高中起点 270课时
1.课程性质
本课程是汽车构造与维修技术专业的专业基础课。开设本课程的目的与要求是使3年制高中起点的学生掌握高等技术人才所必须具备的新能源专业基本理论（安全常规基础电路结构认知）基本分析方法和基本技能；了解新能源的基础应用，为学习后续课程以及从事有关的工程技术工作打下一定的基础，分析问题和解决问题的能力以及自学能力及分析问题和解决问题的能力以及自学能力。
2.课程目标
（1）学习能力目标
通过本课程的学习，使学生掌握汽车构造与维修技术专必要的基本理论、基本知识和技能，为学习后续专业课程以及从事工程技术工作和科学研究打下理论和实践基础，
（2）职业能力目标
1.全面掌握汽车构造与维修技术专技术的基本理论，对汽车构
造与维修技术专技术有全面了解和认识；
2.系统掌握本学科的基本概念、基本理论以及相关知
识；
3.循序渐进、由浅入深，通过大量不同类型的例题指导学生，
使学生掌握已学的理论知识和解决问题的方法；
（3）职业素养目标
通过分组的项目实践培养学生的团队协作能力和责任意识，通过完整的工作过程培养学生的自我控制与管理能力和工作评价能力
5年制初中起点 360课时
1.课程性质
本课程是汽车构造与维修技术专业的专业基础课。开设本课程的目的与要求是使5年制初中起点的学生掌握高等技术人才所必须具备的新能源基本理论（直流电路、交流电路、电磁现象、半导体器件、模拟和数字电路）、基本分析方法、计算方法和基本技能；了解新能源的基础应用和我国发展的概况，为学习后续课程以及从事有关的工程技术工作打下一定的基础，分析问题和解决问题的能力以及自学能力。
2.课程目标
（1）学习能力目标
通过本课程的学习，使学生掌握电新能源术必要的基本理论、基本知识和技能，为学习后续专业课程以及从事工程技术工作和科学研究打下理论和实践基础，
（2）职业能力目标
1.全面掌握汽车构造与维修技术技术的基本理论，对汽车构造
与维修技术有全面了解和认识；
2.系统掌握本学科的基本概念、基本理论以及相关知
识；
3.循序渐进、由浅入深，通过大量不同类型的例题指导学生，
使学生掌握已学的理论知识和解决问题的方法；
（3）职业素养目标
通过分组的项目实践培养学生的团队协作能力和责任意识，通过完整的工作过程培养学生的自我控制与管理能力和工作评价能力
4.教学实施建议
（1）课程开发流程：市场调研与专业研讨会→确定相关职业
岗位群的典型工作任务→归纳行动领域→行动领域转换为学习领域→学习情境设计→学习子情境设计→课程教学资料建设→实际教学检验。
（2）为了保障课程与技术发展相一致，建议完成每个教学周期后，课程组均要依据以上课程开发流程对课程标准和课程内容进行修订。
（3）安排实训，可以加强学生对理论知识的记忆和理解。
发动机作为汽车的动力源泉，就像人的心脏一样。不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。 ●汽车动力的来源 汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。 ●气缸数不能过多
一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。 ●V型发动机结构 其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不
好的是必须要使用两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。 ●W型发动机结构 将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。 ●水平对置发动机结构
汽车发动机电子控制单元(ECU) 功能说明书 佛山菱电变频实业有限公司王与平 2０04年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成.进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气;燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器与供油管等组成,它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（EＣＵ）与各种传感器组成,它控制燃油喷射时间与喷射量以及点火时刻. 汽车发动机电子控制单元（ECU）就是汽车发动机控制系统得核心，它可以根据发动机得不同工况,向发动机提供最佳空燃比得混合气与最佳点火时间，使发动机始终处在最佳工作状态，发动机得性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ＥＣU)得主要功能: 1、燃油喷射(EＦI）控制 ⑴、喷油量控制 发动机控制器（ECU)将进气量与发动机负荷作为主要控制信号，以确定喷油脉冲宽度(即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统得发动机，ＥCU除了控制喷油量外,还要根据发动机各缸得点火顺序,将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ＥＣU自动中断燃油喷射，直至发动机转速下降到设定得低转速时再恢复喷油。 超速断油控制:当发动机转速超过安全转速或汽车车速超过设定得最高车速时,ECU 自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后,ECU控制燃油泵工作3秒钟，用于建立必要得油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动与运转过程中,ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制
汽车发动机实训项目 1、课程名称：《汽车发动机》 2、课程在专业中的地位：汽车发动机技术是汽车行业中 的核心内容，学好发动机技术有利于他们掌握一门好的职业技能，对他们将来的工作和发展，都具有重要的意义。 3、课程教学总目标；完成两大机构和五大系统的理论教 学，使学生的发动机理论达到中级工的要求。 4、课程教学分期目标；第一学期；完成两大机构的教学 任务，第二学期；完成五大系统的教学任务， 5、主要教学模式与方法：分项目教学，以任务驱动法实 施 6、实训项目： 任务一：曲柄连杆机构理论教学。 任务二：配气机构理论教学。 任务三：启动系统理论教学。 任务四：润滑系统理论教学。 任务五：冷却系统理论教学。 任务六：燃油供给系统理论教学。 任务七：点火系统理论教学。 实训项目一：曲柄连杆机构的构造实习
一、教学目标： 1.了解曲柄连杆机构的构成及功用。 2.了解曲柄连杆机构的工作原理。 3.曲柄连杆机构常见损坏形式及原因。 4.拆装的详细步骤。 二、设备工具: 解剖发动机一台，典型的缸体、缸盖、缸垫、缸套、活塞、活塞环、连杆轴瓦、曲轴和活塞连杆总成。 三、操作步骤: 1 ．活塞连杆组的拆卸. 2 ．曲轴飞轮组的拆卸. 3 ．活塞连杆组的分解. 4 ．装合活塞连杆组. 5 ．曲轴飞轮组的装配. 6 ．将活塞连杆组件装入气缸. 四、技术标准及要求： 1 ．活塞环的侧隙为0.02~0.05mm ，三道环不要装错，三道环的开口要 错开120 度； 2 ．活塞环的端隙为：第一道气环0.03~0.45mm ，第二道气环 0.25~0.40mm ，油环0.25~0.50mm ，磨损极限值为：1.0mm ； 3 ．曲轴主轴承盖螺栓拧紧力矩65 N·m ，曲轴前后密封法兰紧固力矩 M8 为20N·m ，M10 为10 N·m ，曲轴后端滚针轴承应低于曲轴 后端面 1.5mm ； 4 ．飞轮紧固螺栓按对角线，分2~3 次旋紧，拧紧力矩为75N·m 。 五、配分、评分标准:
汽车构造（发动机，底盘，车身，电气设备） 1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。 2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。 3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。 4. 电气设备：电气设备由电源和用电设备两大部分组成。电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。 性能参数 1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。 2. 最大总质量(kg)：汽车满载时的总质量。 3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。 4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。与道路通过性有关。 5. 车长(mm)：汽车长度方向两极端点间的距离。 6. 车宽(mm)：汽车宽度方向两极端点间的距离。 7. 车高(mm)：汽车最高点至地面间的距离。 8. 轴距(mm)：汽车前轴中心至后轴中心的距离。 9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。 10. 前悬(mm)：汽车最前端至前轴中心的距离。 11. 后悬(mm)：汽车最后端至后轴中心的距离。 12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。 13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。 14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。 15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。转向盘转到极限位置时的转弯半径为最小转弯半径。 16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。 17. 最大爬坡度(%)：汽车满载时的最大爬坡能力。 18. 平均燃料消耗量(L/100km)：汽车在道路上行驶时每百公里平均燃料消耗量。 19. 车轮数和驱动轮数(n×m)：车轮数以轮毂数为计量依据，n代表汽车的车轮总数，m 代表驱动轮数。
汽车发动机电子控制系统开发现状及趋势 丁志盛叶挺宁 摘要：介绍了汽车发动机电子控制系统相关技术背景、开发现状及发展趋势。 关键词：EECS,ECU汽车发动机电喷 一、汽车发动机电子控制系统概述 汽车发动机电子控制系统(Engine Electronic Control System，简称EECS)通过电子控制手段对发动机点火、喷油、空气与燃油的比率、排放废气等进行优化控制，使发动机工作在最佳工况，达到提高性能、安全、节能、降低废气排放的目的。汽车发动机电子控制系统主要包括： - 燃油喷射控制； - 点火系统控制； - 怠速控制； - 尾气排放控制； - 进气控制； - 增压控制； - 失效保护； - 后备系统； - 诊断系统等功能。 另外，随着网络、集成控制技术的广泛应用，作为汽车控制主要单元的EMS系统通过 CAN(Controllers Area Network)总线与其他控制系统，例如：安全系统(如ABS、牵引力电子稳定装置ESP (Electronic Stability Program))、底盘系统（如主动悬挂ABC(Active Body Control)）、巡航控制系统（Speed Control System或Cruse Control System）以及空调、防盗、音响等系统实现网络互联，实现信息共享并实施集成优化统一控制。在不久的将来，车载通讯平台将利用现有无线通讯网络为汽车驾驶提供更广泛的咨询、娱乐等增值服务（如GPS全球定位系统的应用）。 汽车发动机电子控制系统的开发主要涉及以下技术容： - 传感器 主要包括空气流量传感器、空气温度传感器、节气门位置传感器、冷却液温度传感器、转速传感
汽车发动机仿真实训报 告 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
汽车发动机仿真实训报告今天是坐在有空调的教室里学习，环境是舒适的工作量是不轻松的。所以必须打起十二分精神学习。 在实习完汽车发动机实体拆装的基础上，汽车发动机仿真就更简单易懂了。通过汽车发动机仿真，使我更清楚地了解了发动机的内部结构，汽车拆装的先后顺序以及各个拆装工具的用途和用法。在老师的指导下，我们简单掌握了汽车仿真的软件，根据老师的要求，我们先对发动机不同部位的局部的拆装，待完成后，我们就依照老师的方法对发动机整体进行拆装。 在仿真拆装过程中，我们可以清楚地看到发动机拆装的先后顺序和一些工具，比如最常用的套筒扳手，棘轮扳手，扭力扳手等等。在拆装过程中，我们记下了拆装的顺序： 1、拆下发动机外围部件，包括分电器、发电机及皮带、水泵、汽油泵、机油过滤器总成、支脚和离合器总成 2、按顺序松开气门室螺栓，卸下气门室盖，取下垫片； 3、拆下正时链上下罩，松开紧链器，拆下正时链； 4、拆下摇臂轴架； 5、拆下汽缸盖； 6、拆下活塞连杆，注意先把活塞摇到下支点； 最后拆到仅一个缸体，再对机体的各个零件进行清洗，分解，组装，抹油等工序。另外，在老师的指导下，我们还简单掌握了发动机的测量，发动机的内部拆装，发动机外部件安装和卡罗拉二级维护。
在第二天的实习中，老师还分别讲了汽油喷射组件和柴油喷射组件的拆装。汽油是以汽油作为燃料的。由于汽油粘性小，蒸发快，可以用汽油喷射系统将汽油喷入气缸，经过压缩达到一定的温度和压力后，用点燃，使气体膨胀做功。汽油机的特点是转速高，结构简单，质量轻，造价低廉，运转平稳。柴油的工作过程与汽油有许多相同的地方，每个工作循环也经历进气、压缩、做功、排气四个行程。但由于柴油机用的燃料是柴油，其粘度比汽油大，不易蒸发，而其自燃温度却较汽油低，因此可燃混合气的形成及都与汽油机不同。不同之处主要是，柴油气缸中的混合气是压燃的，而不是点燃的。 与汽油相比，柴油机具有燃油经济性好、尾气中氮氧化合物较低、低速大等特点，因其出色的环保特性而被欧系车推崇，而对于平顺性、噪声等缺点，在欧洲先进汽车工业下，已不是什么难题，当前柴油机性能和工况已经和汽油机相差无几。 电控汽油喷射系统的燃油供给系统由汽油箱、电动汽油泵、汽油滤清器、燃油分配管、油压调节器、喷油器、冷起动喷嘴和输油管等组成，有的还设有油压脉动缓冲器。电动汽油泵：在电控汽油喷射系统中应用的电动汽油泵通常有两种类型，即滚柱式电动汽油泵和叶片式电动汽油泵。燃油分配管，也被称作"共轨"，其功用是将汽油均匀、等压地输送给各缸喷油器。由于它的容积较大，故有储油蓄压、减缓油压脉动的作用。喷油器的功用是按照电控单元的指令将一定数量的汽油适时地喷入进气道或进气管内，并与其中的空气混合形成可燃混合气。喷油器的通电、断电由电控单元控制。电控单元以电脉冲的形式向喷油器输出控制电流。当电脉冲从零升起时，喷油器因通电而开启；电脉冲回落到零时，喷油
欢迎共阅 汽车发动机概述 发动机——是将某一种形式的能量转换为机械能的机器。其功用是将液体或气体的化学能通过燃烧后转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。汽车的动力来自发动机。发动机是汽车的心脏，为汽车的行走提供动力，汽车的动力性、经济性、环保性。简单讲发动机就是一个能量转换机构，即将汽油(柴油)的热能，通过在密封汽缸内燃烧气体膨胀时，推动活塞作功，转变为机械能，这是发动机最基本原理。汽车发动机大多是热能动力装置，简称热力机。热力机是借助工质的状态变化将燃料燃烧产生的热能转变为机械能。按活塞运动方式分类：活塞式内燃机可分为往复活塞式和旋转活塞式两种。前者活塞在汽缸内作往复直线运动，后者活塞在汽缸内作旋转运动。 1876 一. (1) 。真空度，由。 (2) pc 可达800 (3) 高温高压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。随着活塞下移，汽缸容积增加，气体压力和温度逐渐下降，到达b 点时，其压力降至300～500kPa ，温度降至1200～1500K 。在做功冲程，进气门、排气门均关闭，曲轴转动180°。在示功图上，做功行程为曲线c-Z-b 。 (4)排气冲程(exhauststroke) 排气冲程时，排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。排气门开启时，燃烧后的废气一方面在汽缸内外压差作用下向缸外排出，另一方面通过活塞的排挤作用向缸外排气。由于排气系统的阻力作用，排气终点r 点的压力稍高于大气压力，即pr=(1.05～ 1.20)p0。排气终点温度Tr=900～1100K 。活塞运动到上止点时，燃烧室中仍留有一定容积的废气无法排出，这部分废气叫残余废气。 二.四冲程柴油机工作原理
摘要：介绍了汽车发动机电子控制系统相关技术背景、开发现状及发展趋势。关键词： EECS,ECU汽车发动机电喷一、汽车发动机电子控制系统概述 汽车发动机电子控制系统(Engine Electronic Control System，简称EECS)通过电子控制手段对发动机点火、喷油、空气与燃油的比率、排放废气等进行优化控制，使发动机工作在最佳工况，达到提高性能、安全、节能、降低废气排放的目的。汽车发动机电子控制系统主要包括：中国发动机论坛(XHEPPo!G - 燃油喷射控制； |柴油机|柴油机配件|内燃机原理|内燃机构造|发动机测试| - 点火系统控制； - 怠速控制； - 尾气排放控制； - 进气控制； - 增压控制； - 失效保护； e - 后备系统； - 诊断系统等功能。 |柴油机|柴油机配件|内燃机原理|内燃机构造|发动机测试另外，随着网络、集成控制技术的广泛应用，作为汽车控制主要单元的EMS系统通过 CAN(Controllers Area Network)总线与其他控制系统，例如：安全系统(如ABS、牵引力电子稳定装置ESP (Electronic Stability Program))、底盘系统（如主动悬挂ABC(Active Body Control)）、巡航控制系统（Speed Control System或Cruse Control System）以及空调、防盗、音响等系统实现网络互联，实现信息共享并实施集成优化统一控制。在不久的将来，车载通讯平台将利用现有无线通讯网络为汽车驾驶提供更广泛的咨询、娱乐等增值服务（如GPS全球定位系统的应用）。 汽车发动机电子控制系统的开发主要涉及以下技术内容： - 传感器 主要包括空气流量传感器、空气温度传感器、节气门位置传感器、冷却液温度传感器、转速传感器、曲轴位置传感器、凸轮轴位置传感器、爆燃传感器、车速传感器、氧传感器等。- 执行器 主要包括喷油器、点火控制模块、怠速空气控制阀以及各种电磁阀等。 - 电控单元ECU(Electronic Control Unit) 和控制算法程序软件 其作用是通过采集各种传感器输入信号并将信号进行调理，根据发动机管理控制算法进行运算，然后输出控制信号并进行功率放大给执行器。同时检测传感器信号正常状态，出现故障时报警。 另外，为了应对汽车产业产品作为多种产品链状集成开发的特点以及快速更新的市场需求，高性能的发动机试验台架、集成开发环境工具以及测试产品耐环境性能的设备为快速开发高质量面向不同汽车发动机的管理系统产品提供保障： - 发动机试验台架 主要包括不同种类的发动机以及工况装置、测功仪、废气测量仪以及各种传感器和测量装置。 - 集成开发环境IDE（Integrated Development Environment）系统 主要包括用于开发电控单元ECU 和控制算法程序软件的集成开发环境。目前，基于模型设计(Model Based Design)、快速原型(Rapid Prototyping)技术以及符合OSEK标准的实时操作系统得到了越来越广泛的应用。 - 耐环境实验设备 用于元器件、产品的耐温、振动、抗干扰、防漏水、耐久性等环境试验设备。上述设施的联合使用，为开发汽车发动机电子控制系统提供必要的联调、参数标定、性能试验、环境试验等必要条件。另外，为了适应不同区域的气候条件，在不同海拔地区、不同季节的车载试验需要脱离发动机试验台架并借助车载标定系统在特定环境及试验地完成，以确定相对不同区域和气候的控制参数。 二、汽车发动机电子控制系统应用市场现状 汽车发动机电子控制系统技术属于汽车电子领域的关键技术并占据汽车电子市场的主要份
汽车发动机概述 发动机一一是将某一种形式的能量转换为机械能的机器。其功用是将液体或气体的化学能通过燃烧后转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。汽车的动力来自发动机。发动机是汽车的心脏，为汽车的行走提供动力，汽车的动力性、经济性、环保性。简单讲发动机就是一个能量转换机构，即将汽油(柴油)的热能，通过在密封汽缸内燃烧气体膨胀时，推动活塞作功，转变为机械能，这是发动机最基本原理。汽车发动机大多是热能动力装置，简称热力机。热力机是借助工质的状态变化将燃料燃烧产生的热能转变为机械能。按活塞运动方式分类：活塞式内燃机可分为往复活塞式和旋转活塞式两种。前者活塞在汽缸内作往复直线运动，后者活塞在汽缸内作旋转运动。 往复活塞式四冲程汽油机是德国人奥托(Nicolaus A.Otto)在大气压力式 发动机基础上，于1876年发明并投入使用的。由于采用了进气、压缩、做功和排气四个冲程，发动机的热效率从大气压力式发动机的11%提高到14%，而发动机的质量却降低了70% o往复活塞式内燃机所用的燃料主要是汽 油(gasoline或柴油(diesel)。由于汽油和柴油具有不同的性质，因而在发动机的工作原理和结构上有差异。 一.四冲程汽油机工作原理 汽油机是将空气与汽油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。 (1) 吸气冲程(intake stroke) 活塞在曲轴的带动下由上止点移至下止点。此时进气门开启，排气门关闭，曲轴转动180°。在活塞移动过程中，汽缸容积逐渐增大，汽缸内气体压力从pr 逐渐降低到pa,汽缸内形成一定的真空度，空气和汽油的混合气通过进气门被吸入汽缸，并在汽缸内进一步混合形成可燃混合气。由于进气系统存在阻力，进气终点(图中a点)汽缸内气体压力小于大气压力0 p ,即pa= (0.80?0.90) 0 p。进入汽缸内的可燃混合气的温度，由于进气管、汽缸壁、活塞顶、气门和燃烧室壁等高温零件的加热以及与残余废气的混合而升高到340?400K。 (2) 压缩冲程(compression stroke) 压缩冲程时，进、排气门同时关闭。活塞从下止点向上止点运动，曲轴转动180。。活塞上移时，工作容积逐渐缩小，缸内混合气受压缩后压力和温度不断升高，到达压缩终点时，其压力pc可达800?2 OOOkPa,温度达600?750K。在示功图上，压缩行程为曲线a?c o (3) 做功冲程(power stroke) 当活塞接近上止点时，由火花塞点燃可燃混合气，混合气燃烧释放出大量的热能，使汽缸内气体的压力和温度迅速提高。燃烧最高压力pZ达3 000?6 000kPa,温度TZ达2 200?2 800K。高温高压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。随着活塞下移，汽缸容积增加，气体压力和温度逐渐下降，到达b点时，其压力降至300?500kPa,温度降至1 200?1 500K o在做功冲程，进气门、排气门均关闭，曲轴转动180°在示功图上，做功行程为曲线c-Z-b。
汽车发动机电子控制单元（ECU） 功能说明书
佛山菱电变频实业有限公司王和平 2004年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制
发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各 缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制 发动机运转时，ECU根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最
本文档如对你有帮助，请帮忙下载支持！ 《汽车发动机综合实训》 项目技术报告 院系：交通工程学院 班级：汽装1511 姓名：赵泽海 学号：17 指导教师：朱彩云 提交日期：2016年 12月 23 日 概要 通过本实训项目课程的学习与训练，使我们了解了汽车发动机的拆装和检测的基本要领和基本知识。 熟悉安全操作规程和防护要求，能够使用汽车发动机常用拆装工具和量具，并具备汽车发动机拆装基本操作技能，掌握一些基本简单发动机的总成部件的构造、工作原理和调整方法让我对汽车有了一个基本的了解。为缩短未来工作岗位的适应期打下了基础，实现了理论与实践的有机结合。 充分结合了我们南工院“手脑并用，双手外能”的校训。
目录 概要 (1) 第一章完成汽车发动机拆装任务的主要措施 (3) 1.1 完成汽车发动机拆装对技术人员的要求 (3) 1.2 汽车发动机拆装和检修常用的工具和仪器 ........................................... 错误!未定义书签。 1.3 汽车发动机拆装注意事项 ....................................................................... 错误!未定义书签。 第二章汽车发动机配气机构的检修 ..................................................................... 错误!未定义书签。 2.1 发动机配气机构的组成及作用 (5) 2.2 发动机配气机构的拆装及检修 (5) 2.3发动机外围部件的拆装步骤及注意事项 (9) 2.4 正时皮带调整的步骤及注意事项 (9) 2.5发动机进气门和排气门的拆装和检测 (22) 第三章汽车发动机曲柄连杆机构的拆装及检修 ................................................. 错误!未定义书签。 3.1 发动机曲柄连杆机构的组成及作用 (14) 3.2 发动机气缸磨损的检测 ........................................................................... 错误!未定义书签。 3.2.1 检测方法与步骤 (15) 项目任务总结 (16) 致谢 (17) 参考文献 (18)
一、安全教育与常用工具的介绍 1、实训的目的与要求： ⑴、学生掌握安全的重要性。 ⑵、掌握各常用工具的使用方法及注意事项 ⑶、掌握英制扳手与米制扳手的区别及单位的换算关系。 2、实训内容： （1）、由老师讲解安全内容，根据一定的案例说明安全在我们生产生活的重要性，由此引出在汽车维修行业的安全内容。 （2）、把实操室的工具陈列在桌上，由老师讲解各个工具的用途、使用方法、注意事项。由老师示范一次各工具的正确使用。 3、实训设备及工具： （1）、常用工具（梅花板手、开口扳手、套筒扳手等）各一套。（2）、专用工具(机油滤清器扳手、活塞环装卸钳、火花塞套筒等)若干。 （3）、EQ1091发动机2台、普桑发动机一台、CA1091发动机2台。 4、实训方法及步骤： （1）、老师讲解 （2）、老师示范 （3）、抽部分学生检查学生了解的程度。 （4）、对部分学生的动手进行评比，提出缺点，表扬掌握好的学生。
二、发动机总体构造的认识 1、实训目的与要求 （1）、了解汽车发动机的各系统组成； （2）、初步认识汽车发动机主要部件的名称、外形及安装联接；（3）、初步了解汽车发动机的工作过程。 2、实训内容 （1）、汽车发动机的整体和主要部件的认识； （2）、了解汽车发动机工作过程。 3、实训设备 （1）、装备齐全的汽油发动机和柴油发动机各一台； （2）、拆散机件齐备的汽油发动机和柴油发动机各一台； （3）、发动机及各系统的电动示教板一套。 4、实训方法及步骤 （1）、每班分成三个大组或若干小组，分三个内容进行实训：一个大组进行汽车发动机整体及外围部件认识，一个大组进行发动机内部主要部件的认识，一个大组通过电动示教板了解发动机及各系统的工作过程。 （2）、三个大组依次进行轮换，分三次完成。 （3）、课内实训时以指导老师讲解、演示为主，学生提问进行教学互动。学生实际指认零、部件时老师可进行适当的提问。
汽车发动机电子控制单 元E C U精编 Document number：WTT-LKK-GBB-08921-EIGG-22986
汽车发动机电子控制单元（ECU） 功能说明书 佛山菱电变频实业有限公司王和平
2004年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制 发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各
缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制 发动机运转时，ECU根据发动机的转速和负荷信号，计算相应工况下的点火提前 角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳的点火正时。在点火正时前的某一预定角，ECU控制点火线圈的初级通电，在到达点火正时角时，ECU切断点火线圈初级电流并在次级线圈中感应出高压电使相应气缸的火花塞跳火，点燃混合气。 ⑵、通电时间（闭合角）控制 点火线圈初级电路在断开时需要保证足够大的电流，以使次级线圈产生足够高的电压。与此同时，为防止通电时间过长而使
汽车发动机电子控制单元(ECU)
————————————————————————————————作者：————————————————————————————————日期： 2
汽车发动机电子控制单元（ECU） 功能说明书 佛山菱电变频实业有限公司王和平 2004年3月
一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制 发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。

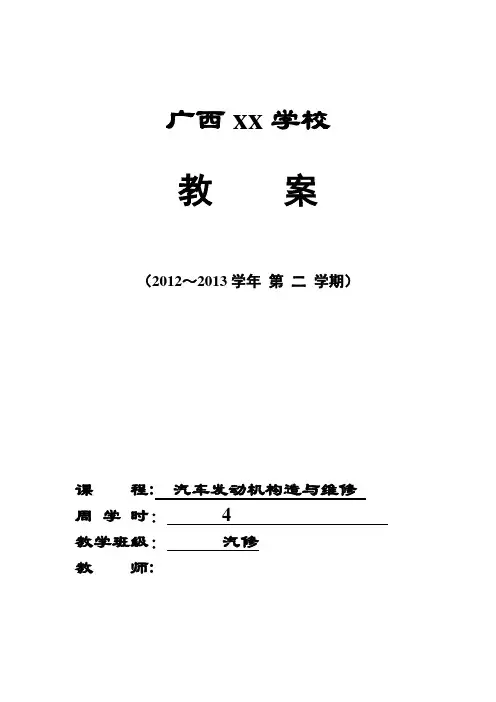

发动机拆装实训教案
目录 第一单元基本知识 (1) 课题一常用拆装工具和机具的使用 课题二常用螺栓螺母、锁止件、密封件、轴承的拆装 课题三安全与规范操作 第二单元发动机总成的拆装 (8) 课题一曲柄连杆机构与配气机构 课题二润滑系 课题三冷却系 第三单元发动机的起动试验 (18) 课题一发动机附件的装复 课题二点火正时的安装调整 课题三起动试验
第一单元基本知识 课题一常用拆装工具的使用 一、呆扳手(开口扳手) 1．结构与功用 呆扳手的特点是使用方便，对标准规格的螺栓螺母均可使用。 2．使用要求 (1)使用时应选用合适的呆扳手，大拇指抵住扳头，另四指握紧扳手柄部往身边拉扳，切不可向外推扳，以免将手碰伤。 (2)扳转时不准在呆扳手上任意加套管或锤击，以免损坏扳手或损伤螺栓螺母。 (3)禁止使用开口处磨损过甚的呆扳手，以免损坏螺栓螺母的六角。 (4)不能将呆扳手当撬棒使用。 (5)禁止用水或酸、碱液清洗扳手，应用煤油或柴油清洗后再涂上一层薄润滑脂保管。 二、花扳手（梅花扳手） 1．结构与功用 花扳手的工作部位呈花环状，套住螺母扳转可使六角受力均匀。花扳手适应性强，扳转力大，适用于拆装所处空间狭小的螺栓螺母。对标准规格的螺栓螺母均可使用花扳手拆装，特别是螺栓螺母需用较大力矩拆装时，应使用花扳手。 2．使用要求 (1)使用时，应选用合适的花扳手，轻力扳转时，手势与呆扳手相同；重力扳转时，四指与拇指应上下握紧扳手手柄，往身边扳转。 (2)扳转时，不准在花扳手上任意加套管或锤击。 (3)禁止使用内孔磨损过甚的花扳手。 (4)不能将花扳手当撬棒使用。 三、套筒扳手 1．结构与功用 套筒扳手由一套尺寸不同的套筒和一根弓形的快速摇柄组成，对标准规格的螺栓螺母均可使用。套筒扳手既适合一般部位螺栓螺母的拆装，也适合处于深凹部位和隐蔽狭小部位螺栓螺母的拆装。与接杆配合，可加快拆装速度和拆装质量。 2．使用要求 (1)使用时根据螺栓螺母的尺寸选好套筒，套在快速摇柄的方形端头上(视需要与长接杆或短接杆配合使用)，再将套筒套住螺栓螺母，转动快速摇柄进行拆装。 (2)用棘轮手柄扳转时，不准拆装过紧的螺栓螺母，以免损坏棘轮手柄。 (3)拆装时，握快速摇柄的手切勿摇晃，以免套筒滑出或损坏螺栓螺母的六角。 (4)禁止用锤子将套筒击人变形的螺栓螺母的六角进行拆装，以免损坏套筒。 (5)禁止使用内孔磨损过甚的套筒。 (6)工具用毕，应清洗油污，妥善放置。 四、扭力扳手 1．结构与功用 通常使用的扭力扳手有预调式和指针式两种形式。一般用于有规定拧紧力矩的螺栓螺母的拆装，如缸盖、曲轴主轴承盖、，连杆盖等部位螺栓螺母的拆装。
汽车发动机工作原理概述 往复活塞式内燃机所用的燃料主要是汽油(gasoline)或柴油(diesel)。由于汽油和柴油具有不同的性质，因而在发动机的工作原理和结构上有差异。一. 四冲程汽油机工作原理 汽油机是将空气与汽油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。 (1) 吸气冲程(intake stroke) 活塞在曲轴的带动下由上止点移至下止点。此时进气门开启，排气门关闭，曲轴转动180°。在活塞移动过程中，汽缸容积逐渐增大，汽缸内气体压力从pr 逐渐降低到pa，汽缸内形成一定的真空度，空气和汽油的混合气通过进气门被吸入汽缸，并在汽缸内进一步混合形成可燃混合气。由于进气系统存在阻力，进气终点 (图中a 点)汽缸内气体压力小于大气压力0 p ，即pa= (0.80～0.90) 0 p 。进入汽缸内的可燃混合气的温度，由于进气管、汽缸壁、活塞顶、气门和燃烧室壁等高温零件的加热以及与残余废气的混合而升高到340～400K。 (2) 压缩冲程(compression stroke) 压缩冲程时，进、排气门同时关闭。活塞从下止点向上止点运动，曲轴转动180°。活塞上移时，工作容积逐渐缩小，缸内混合气受压缩后压力和温度不断升高，到达压缩终点时，其压力pc可达800～2 000kPa，温度达600～750K。在示功图上，压缩行程为曲线a～c。 (3) 做功冲程(power stroke) 当活塞接近上止点时，由火花塞点燃可燃混合气，混合气燃烧释放出大量的热能，使汽缸内气体的压力和温度迅速提高。燃烧最高压力pZ达3 000～6 000kPa，温度TZ达2 200～2 800K。高温高压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。随着活塞下移，汽缸容积增加，气体压力和温度逐渐下降，到达 b 点时，其压力降至300～500kPa，温度降至1 200～1 500K。在做功冲程，进气门、排气门均关闭，曲轴转动180°。在示功图上，做功行程为曲线c-Z-b。 (4) 排气冲程(exhaust stroke) 排气冲程时，排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。排气门开启时，燃烧后的废气一方面在汽缸内外压差作用下向缸外排出，另一方面通过活塞的排挤作用向缸外排气。由于排气系统的阻力作用，排气终点r 点的压力稍高于大气压力，即pr=(1.05～1.20)p0。排气终点温度Tr=900～1100K。活塞运动到上止点时，燃烧室中仍留有一定容积的废气无法排出，这部分废气叫残余废气。 二. 四冲程柴油机工作原理 四冲程柴油机和汽油机一样，每个工作循环也是由进气冲程、压缩冲程、做功冲程和排气冲程组成。由于柴油机以柴油作燃料，与汽油相比，柴油自燃温度低、
汽车发动机结构实习报告 ----WORD文档，下载后可编辑修改复制---- 汽车是当今世界最重要、最现代化的交通工具，同时也是数量最多、最普及、活动最广泛、运输量的交通工具。在现代社会中，没有别的交通工具能与之媲美。所以作为一名工程技术大学汽车学院的学生，我想是可以感到骄傲和自豪的。 从进入大学的那天起，我就盼望着能亲手拆装汽车的零部件，深入及详细的了解汽车的内部构造和工作原理。现在机会终于来了！期盼已久的为期4周的汽车构造拆装实习开始了！ 汽车构造拆装实习是在学习完汽车构造课程后重要的实践性教学环节。在刚刚过去的两周里，我以及我的组员们圆满地完成了汽车构造拆装实习中汽车发动机构造实习的教学任务及要求。发动机就好比汽车的心脏，是汽车行驶的动力源。我们这次实习的发动机是别克凯越1.6升直列电喷汽油发动机。 实习的第一天早上，我和室友孔繁易同学早早地就去了实训中心5号楼——也就是我们汽车构造实习的大楼。进入教室后，我们并没有找到要拆装的发动机，也没有大型的零部件，甚至连个工具都看不见，这让我们疑惑不解。过了不久，指导实习的两位老师进入教室，作起了实习动员。张老师年纪较轻，他自己介绍说是我们这个专业毕业的学长。另一位是头发有些花白的陆老师，不难想象，陆老师一定身经百战，经验丰富。
我们分好小组后，就被领进了拆装工作室。同学们看着每组旁边架起的凯越发动机，心里的欣喜溢于言表。不过第一天，又是第一次接触拆装实习，当然不会这么快让我们去碰真实地发动机啦。所以当天，我们每一个小组都被分配了一台化油器。“麻雀虽小，五脏俱全”别看化油器小小的不起眼，里面包含了50多个零部件。在老师简单介绍完化油器的一些特点后，我们的拆装实习就正式开始了。组长沈鹰杰同学负责主拆，其他的组员就将拆下来的零件归类，并通过查阅资料，开始对其结构和作用热烈地讨论。经过一天的实习，我们组能熟练地拆装化油器，而且可以结合图纸认识化油器的各个部件名称及其作用。最后在老师的帮助下，我们理解了化油器的六大系统（浮子系统，怠速系统，主供油系统，加浓系统，加速系统，启动系统）工作原理，还能针对实物描述油路和工作过程，并且对冷启动，怠速，小负荷，中等负荷，大负荷和全负荷，加速这六种工况进行了研究，深入了解了每个工况下的过量空气系数，节气门的变化和每个工况时化油器都是如何运作的。第一天的实习是兴奋的，也是忙碌的，更是充实的。 第二天的实习是以个人形式对化油器的考核开始的。我自高奋勇地成了第一个接受考核的学生，并且较为顺利地完成了考核的内容。至此化油器这种在现代汽车上很难再看到的机器就要退出我本次实习的行列中了，一个更先进，更神秘，更有魅力的凯越1.6升发动机成了本次实习当仁不让的主角！相对于化油器来讲，这是个大家伙。对付这个大家伙，我们每个小组都要谨慎对待，不仅错误的安装与调
汽车发动机实训教案 一、发动机汽缸盖的拆卸与装配； （一）实训目的及要求： 1．掌握汽缸盖的正确拆装方法， 2．能正确判定汽缸垫质量的好坏； 3．汽缸盖装配后应付合技术要求 （二）工具、量具： 1．套筒扳手一套，扭力扳手一个； 2．拆卸时用11mm套筒拆卸汽缸盖螺栓。 （三）设备： 发动机总成一台； （四）安全注意事项： 1．严格遵守操作规程，防止设备、工量具的损坏，防止人身伤害。 2．拆卸后的零件要摆放整齐，保持场地清洁。 （五）、实训操作步骤及方法： 1．汽缸盖的拆卸步骤及方法 （1）用扭力扳手按先两侧后中间的原则，均匀对称分数次拧下汽缸盖螺栓，拆下后的螺栓应放置有序。 （2）用橡胶锤轻轻敲击汽缸盖两侧边缘（非工作表面），使汽缸盖松动，或通过摇曲轴的方法冲松汽缸盖，然后取下。 （3）汽缸盖取下后应平放在工作台或零件架上。 2．检验汽缸垫质量： （1）检验汽缸垫两工作面是否烧蚀变硬无弹性，卷边是否有冲坏现象。 （2）发现上数情况之仪者均应更换新汽缸垫。 3．汽缸盖的装配方法及步骤。 （1）在汽缸体上装上汽缸垫，注意汽缸垫的卷边方向。 （2）装上汽缸盖及螺栓，用扭力扳手拧紧。拧紧螺栓的方法是有两侧到中间均匀对称的分数次拧紧，其拧紧力矩为20N.M。 （3）拧紧时，各螺栓力矩应相等，防止拧紧力矩不等而使缸盖变形，还防止拧紧力过小而使汽缸盖漏水，又防止拧紧力矩过大而拧断螺栓。 二、活塞连杆组的拆卸与装配： （一）实训目的及要求： 1．掌握活塞连杆组的正确拆卸方法； 2．掌握活塞连杆组的正确装配方法;
3．活塞连杆组装配后应符合技术要求。 （二）工量具： 1．扭力扳手一个， 2．套筒扳手一套。 3．14mm的梅花扳手一个。 （三）设备： 发动机总成一个。 （四）实训操作步骤及方法 1．活塞连杆组的拆卸 （1）将活塞连杆组摇转到下止点位置，用梅花扳手拧下连杆轴承固定螺母，取下连杆轴承盖、衬垫、和轴承；此时应注意检查活塞、连杆、和连杆轴承盖的安装记号 （2）用手锤木柄由里向外推出活塞连杆组，取出后应将已取下的连杆盖、衬垫、轴承和连杆螺栓等按原样装复，防止错乱。 2．将活塞连杆组的装配： （1）将活塞连杆组由缸体上部装入汽缸；注意活塞顶部的记号应指向发动机前方，气缸号标记应与汽缸相对应。将活塞环开口按要求错开。具体方法是第一道环开口与第二道环开口应错开。第一道环开口与第三道环开口应错开并避开活塞销方向和最大侧压力方向。并涂少许机油。 （2）用活塞钳子包住活塞环使活塞环压缩进入环槽内，再用钳子夹紧。 （3）用手锤柄将活塞推入汽缸内，使连杆大头落于连杆轴颈上，按标记扣合连杆轴承盖并涂少许机油，按规定扭矩拧紧，拧紧力矩为：30N.m。 （4）注意装配后其轴承间隙应符合技术要求。 三、活塞环的拆卸与装配 （一）实训目的及要求： 1．掌握活塞环的拆卸方法。 2．掌握活塞环的安装方法。 3．活塞环安装后应符合技术要求。 （二）、工量具： 活塞钳一个。 （三）设备： 活塞连杆组一套。 （四）实训操作步骤及方法 1．活塞环的拆卸： 用活塞环钳从活塞环槽内拆下各道活塞环，拆下的活塞环应分组
