紫外线消毒系统组成及技术特点简介

紫外线消毒器杀菌原理及结构特点描述
紫外线消毒器的杀菌原理是利用紫外线光子的能量破环水体中各种病毒、细菌以及其它致病体的DNA结构。

主要是使DNA 中的各种结构键断裂或发生光化学聚合反应，例如使DNA中THYMINE二聚，从而使各种病毒、细菌以及其它致病体丧失复制繁殖能力，达到灭菌的效果。

紫外线杀菌波段主要介于200～300nm之间，其中以253.7 nm 波长的杀菌能力最强。

当水或空气中的各种细菌病毒经过紫外线(253.7nm波长)照射区域时，紫外线穿透微生物的细胞膜和细胞核，破坏核酸(DNA或RNA)的分子键，使其失去复制能力或失去活性而死亡，从而在不使用任何化学药物的情况下杀灭水或空气中所有的细菌病毒。

紫外线消毒技术是国际上90年代末兴起的最新一代消毒技术。

它集光学、微生物学、电子、流体力学、空气动力学为一体，具有高效率、广谱性、低成本、长寿命、大水量和无二次污染的特点，是国际上公认的21世纪的主流消毒技术。

设备结构
1.紫外线灯管
2. 石英玻璃套管
3. 镇流器电源
4. 不锈钢机体
5. 时间累计显示仪(可选配)
6. 紫外线强度监测仪(可选配)
7. 控制箱
产品特点
1、能迅速有效地杀灭各种细菌、病毒等微生物;
2、通过光解作用，能有效降解水中的氯化物;
3、操作简单，维护方便;
4、占地面积小，处理水量大;
5、无污染，环保性强，不会产生毒副作用;
6、投资成本低，运行费用低，设备安装方便;
7、利用光学原理设计了独特的内壁处理工艺，使腔体内得以最大限度地利用紫外线，使杀菌效果成倍提高。

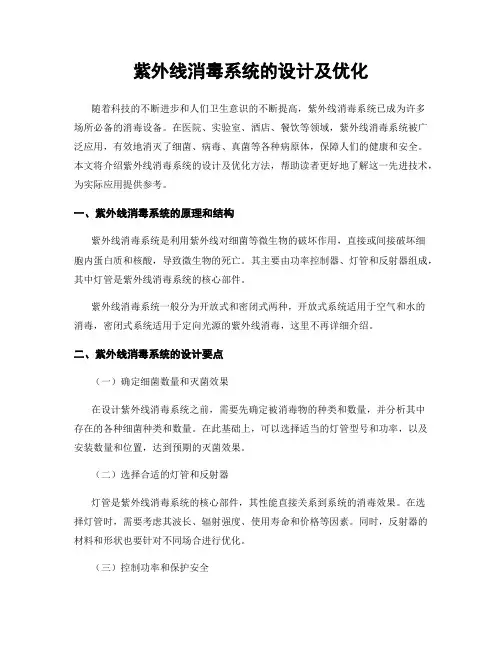

紫外线消毒系统的设计及优化随着科技的不断进步和人们卫生意识的不断提高，紫外线消毒系统已成为许多场所必备的消毒设备。

在医院、实验室、酒店、餐饮等领域，紫外线消毒系统被广泛应用，有效地消灭了细菌、病毒、真菌等各种病原体，保障人们的健康和安全。

本文将介绍紫外线消毒系统的设计及优化方法，帮助读者更好地了解这一先进技术，为实际应用提供参考。

一、紫外线消毒系统的原理和结构紫外线消毒系统是利用紫外线对细菌等微生物的破坏作用，直接或间接破坏细胞内蛋白质和核酸，导致微生物的死亡。

其主要由功率控制器、灯管和反射器组成，其中灯管是紫外线消毒系统的核心部件。

紫外线消毒系统一般分为开放式和密闭式两种，开放式系统适用于空气和水的消毒，密闭式系统适用于定向光源的紫外线消毒，这里不再详细介绍。

二、紫外线消毒系统的设计要点（一）确定细菌数量和灭菌效果在设计紫外线消毒系统之前，需要先确定被消毒物的种类和数量，并分析其中存在的各种细菌种类和数量。

在此基础上，可以选择适当的灯管型号和功率，以及安装数量和位置，达到预期的灭菌效果。

（二）选择合适的灯管和反射器灯管是紫外线消毒系统的核心部件，其性能直接关系到系统的消毒效果。

在选择灯管时，需要考虑其波长、辐射强度、使用寿命和价格等因素。

同时，反射器的材料和形状也要针对不同场合进行优化。

（三）控制功率和保护安全紫外线消毒系统的功率控制是关键之一，过大的功率可能会对设备和人员造成不良影响，过小则无法达到预期的消毒效果。

因此，需要合理设置功率控制器和监控系统，确保系统安全稳定地运行。

（四）优化使用方式和周期紫外线消毒系统的使用方式和周期也是影响消毒效果的关键因素之一，有关部门需要针对不同行业和场所进行规范和指导。

同时，需要考虑到紫外线灯管的寿命和频繁使用对系统的影响，避免过度消毒或不足消毒的现象。

三、紫外线消毒系统的优化方法（一）提高反射率和反射平均性在紫外线消毒系统中，反射器的材质和制作工艺对于反射率和反射平均性有非常大的影响。

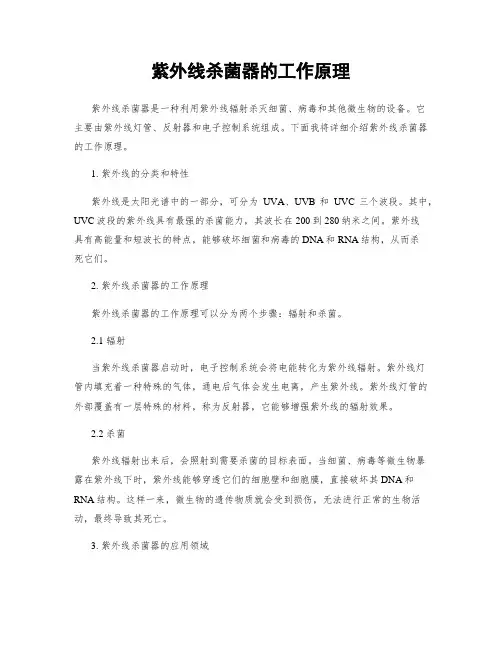

紫外线杀菌器的工作原理紫外线杀菌器是一种利用紫外线辐射杀灭细菌、病毒和其他微生物的设备。

它主要由紫外线灯管、反射器和电子控制系统组成。

下面我将详细介绍紫外线杀菌器的工作原理。

1. 紫外线的分类和特性紫外线是太阳光谱中的一部分，可分为UVA、UVB和UVC三个波段。

其中，UVC波段的紫外线具有最强的杀菌能力，其波长在200到280纳米之间。

紫外线具有高能量和短波长的特点，能够破坏细菌和病毒的DNA和RNA结构，从而杀死它们。

2. 紫外线杀菌器的工作原理紫外线杀菌器的工作原理可以分为两个步骤：辐射和杀菌。

2.1 辐射当紫外线杀菌器启动时，电子控制系统会将电能转化为紫外线辐射。

紫外线灯管内填充着一种特殊的气体，通电后气体会发生电离，产生紫外线。

紫外线灯管的外部覆盖有一层特殊的材料，称为反射器，它能够增强紫外线的辐射效果。

2.2 杀菌紫外线辐射出来后，会照射到需要杀菌的目标表面。

当细菌、病毒等微生物暴露在紫外线下时，紫外线能够穿透它们的细胞壁和细胞膜，直接破坏其DNA和RNA结构。

这样一来，微生物的遗传物质就会受到损伤，无法进行正常的生物活动，最终导致其死亡。

3. 紫外线杀菌器的应用领域紫外线杀菌器广泛应用于医疗、食品加工、水处理、空气净化等领域。

具体应用如下：3.1 医疗领域在医疗设施中，紫外线杀菌器常被用于消毒手术室、病房、诊疗设备等。

通过紫外线的辐射，可以有效杀灭细菌和病毒，减少交叉感染的风险。

3.2 食品加工领域在食品加工过程中，紫外线杀菌器可以用于对食品表面的杀菌处理。

例如，对水果、蔬菜、肉类等食材进行紫外线照射，可以有效地杀灭细菌和病毒，延长食品的保鲜期。

3.3 水处理领域紫外线杀菌器在水处理领域也有广泛的应用。

通过将水流经过紫外线杀菌器，可以杀灭水中的细菌、病毒和其他微生物，提高水的卫生安全性。

3.4 空气净化领域在空气净化设备中，紫外线杀菌器通常与过滤器结合使用。

过滤器可以去除空气中的颗粒物，而紫外线杀菌器则能够杀灭空气中的微生物，提高室内空气的质量。

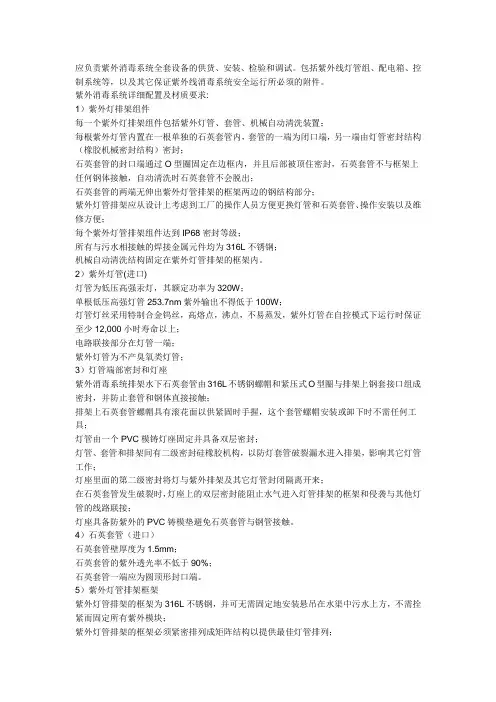

应负责紫外消毒系统全套设备的供货、安装、检验和调试。

包括紫外线灯管组、配电箱、控制系统等，以及其它保证紫外线消毒系统安全运行所必须的附件。

紫外消毒系统详细配置及材质要求:1）紫外灯排架组件每一个紫外灯排架组件包括紫外灯管、套管、机械自动清洗装置；每根紫外灯管内置在一根单独的石英套管内，套管的一端为闭口端，另一端由灯管密封结构（橡胶机械密封结构）密封；石英套管的封口端通过O型圈固定在边框内，并且后部被顶住密封，石英套管不与框架上任何钢体接触，自动清洗时石英套管不会脱出；石英套管的两端无伸出紫外灯管排架的框架两边的钢结构部分；紫外灯管排架应从设计上考虑到工厂的操作人员方便更换灯管和石英套管、操作安装以及维修方便；每个紫外灯管排架组件达到IP68密封等级；所有与污水相接触的焊接金属元件均为316L不锈钢；机械自动清洗结构固定在紫外灯管排架的框架内。

2）紫外灯管(进口)灯管为低压高强汞灯，其额定功率为320W；单根低压高强灯管253.7nm紫外输出不得低于100W；灯管灯丝采用特制合金钨丝，高熔点，沸点，不易蒸发，紫外灯管在自控模式下运行时保证至少12,000小时寿命以上；电路联接部分在灯管一端；紫外灯管为不产臭氧类灯管；3）灯管端部密封和灯座紫外消毒系统排架水下石英套管由316L不锈钢螺帽和紧压式O型圈与排架上钢套接口组成密封，并防止套管和钢体直接接触；排架上石英套管螺帽具有滚花面以供紧固时手握，这个套管螺帽安装或卸下时不需任何工具；灯管由一个PVC模铸灯座固定并具备双层密封；灯管、套管和排架间有二级密封硅橡胶机构，以防灯套管破裂漏水进入排架，影响其它灯管工作；灯座里面的第二级密封将灯与紫外排架及其它灯管封闭隔离开来；在石英套管发生破裂时，灯座上的双层密封能阻止水气进入灯管排架的框架和侵袭与其他灯管的线路联接；灯座具备防紫外的PVC铸模垫避免石英套管与钢管接触。

4）石英套管（进口）石英套管壁厚度为1.5mm；石英套管的紫外透光率不低于90%；石英套管一端应为圆顶形封口端。

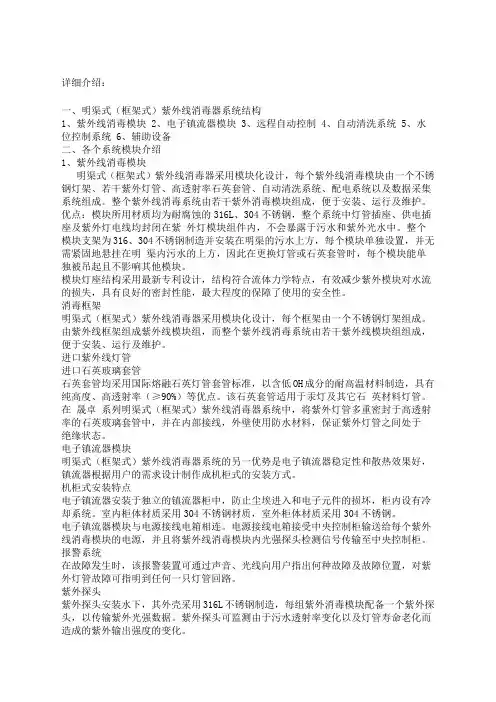

详细介绍：一、明渠式（框架式）紫外线消毒器系统结构1、紫外线消毒模块2、电子镇流器模块3、远程自动控制4、自动清洗系统5、水位控制系统6、辅助设备二、各个系统模块介绍1、紫外线消毒模块明渠式（框架式）紫外线消毒器采用模块化设计，每个紫外线消毒模块由一个不锈钢灯架、若干紫外灯管、高透射率石英套管、自动清洗系统、配电系统以及数据采集系统组成。

整个紫外线消毒系统由若干紫外消毒模块组成，便于安装、运行及维护。

优点：模块所用材质均为耐腐蚀的316L、304不锈钢，整个系统中灯管插座、供电插座及紫外灯电线均封闭在紫外灯模块组件内，不会暴露于污水和紫外光水中。

整个模块支架为316、304不锈钢制造并安装在明渠的污水上方，每个模块单独设置，并无需紧固地悬挂在明渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块。

模块灯座结构采用最新专利设计，结构符合流体力学特点，有效减少紫外模块对水流的损失，具有良好的密封性能，最大程度的保障了使用的安全性。

消毒框架明渠式（框架式）紫外线消毒器采用模块化设计，每个框架由一个不锈钢灯架组成。

由紫外线框架组成紫外线模块组，而整个紫外线消毒系统由若干紫外线模块组组成，便于安装、运行及维护。

进口紫外线灯管进口石英玻璃套管石英套管均采用国际熔融石英灯管套管标准，以含低OH成分的耐高温材料制造，具有纯高度、高透射率（≥90%）等优点。

该石英套管适用于汞灯及其它石英材料灯管。

在晟卓系列明渠式（框架式）紫外线消毒器系统中，将紫外灯管多重密封于高透射率的石英玻璃套管中，并在内部接线，外壁使用防水材料，保证紫外灯管之间处于绝缘状态。

电子镇流器模块明渠式（框架式）紫外线消毒器系统的另一优势是电子镇流器稳定性和散热效果好，镇流器根据用户的需求设计制作成机柜式的安装方式。

机柜式安装特点电子镇流器安装于独立的镇流器柜中，防止尘埃进入和电子元件的损坏，柜内设有冷却系统。

室内柜体材质采用304不锈钢材质，室外柜体材质采用304不锈钢。

紫外线消毒设备技术说明紫外线消毒设备是一种高效、环保的消毒技术，广泛应用于水处理、空气净化、表面消毒等领域。

本文将详细介绍紫外线消毒设备的技术原理、系统组成及特点，包括紫外线灯管技术、紫外线强度检测技术、紫外线消毒控制系统、水处理技术、紫外线剂量计算、消毒效果评估及系统能效分析等方面。

1. 紫外线灯管技术紫外线灯管是紫外线消毒设备的核心部件，其原理是利用特定波长的紫外线对微生物进行破坏，从而达到消毒的目的。

紫外线灯管由石英玻璃制造，内部填充有低压汞蒸气，通电后灯丝加热并引起汞蒸气电离，产生的汞原子发出紫外光线。

紫外线灯管使用寿命一般在8000小时左右，其工作原理是采用瞬时点亮方式，即灯管持续时间仅有几秒钟。

2. 紫外线强度检测技术紫外线强度检测技术是确保紫外线消毒效果的重要手段。

检测原理是利用紫外线传感器对灯管发出的紫外线进行检测，将检测到的信号转换为电信号，再通过显示仪表显示出来。

检测方法一般采用光感应器件，如光电二极管、光电晶体管等。

在检测过程中，需要注意清理传感器表面，确保传感器不受污染，同时要避免强光直接照射传感器，以免影响检测结果。

3. 紫外线消毒控制系统紫外线消毒控制系统是整个消毒设备的指挥中心，其设计应考虑操作方便、稳定可靠、自动化程度高等特点。

控制系统主要由控制电路、时间继电器、触摸屏等人机界面组成。

在设计中，需要确定合适的灯管数量、安装位置、照射时间等因素，以确保消毒效果。

此外，控制系统还应具备故障自诊断功能，以便快速定位并排除故障。

4. 水处理技术紫外线消毒设备在水处理领域应用广泛，其工艺流程包括预处理、过滤、消毒、后处理等多个环节。

紫外线消毒作为一种物理消毒方法，具有不产生二次污染、消毒时间短、效果好等优点。

在水处理过程中，紫外线消毒设备可有效杀灭水中的各种细菌、病毒、寄生虫等微生物，提高水质。

5. 紫外线剂量计算紫外线剂量是指照射到物体表面上的紫外线能量，其计算方法与紫外线的强度、照射时间及照射面积等因素有关。

紫外线杀菌器的组成结构紫外线杀菌器是一种高效、环保的消毒设备，广泛应用于医疗、食品、饮料等领域。

本文将详细介绍紫外线杀菌器的组成结构，主要包括灯管及镇流器、壳体、反射器、传感器、控制面板和电源等方面。

1.灯管及镇流器紫外线杀菌器的核心部件是灯管及镇流器。

灯管是杀菌器的光源，发出紫外线照射到需要消毒的物体上。

镇流器的作用是提供合适的光源电压和电流，保证灯管稳定发光。

紫外线杀菌器通常采用高强度紫外线灯管，能够发出波长在200-400纳米之间的紫外线，其中254纳米的紫外线具有极强的杀菌能力。

2.壳体紫外线杀菌器的外壳通常采用不锈钢或工程塑料等材料制成，具有防护和支撑内部部件的作用。

壳体还具有防水、防尘等功能，以保证设备在恶劣环境下的正常运行。

此外，紫外线杀菌器的壳体上通常会配有观察窗和/或杀菌灯，以便用户观察设备运行状况和消毒效果。

3.反射器紫外线杀菌器中的反射器主要作用是将灯管发出的紫外线反射到需要消毒的物体上，提高紫外线照射的利用率和消毒效果。

反射器一般采用铝合金或不锈钢等材料制成，具有高反射率和耐腐蚀性等特点。

反射器的形状和结构会根据具体应用场景而有所不同，常见的有抛物面反射器、球面反射器和平面反射器等。

4.传感器紫外线杀菌器中的传感器主要用于检测环境中的温度、湿度、紫外线强度等参数，以便控制面板根据检测结果调整设备运行状态和消毒时间。

常见的传感器有温度传感器、湿度传感器和紫外线传感器等。

5.控制面板控制面板是紫外线杀菌器的核心控制部件，具有多种功能，如启动、停止设备，调整紫外线照射时间、灯管功率等。

控制面板上通常配有显示屏或指示灯等，以便用户直观地了解设备运行状态和故障信息。

控制面板一般采用按键或触摸屏等方式进行操作。

6.电源紫外线杀菌器的电源是设备的能源中心，主要作用是将交流电转换为直流电，为灯管、镇流器、传感器和控制面板等部件提供稳定的工作电压和电流。

根据实际需要，紫外线杀菌器的电源通常分为输入电源和输出电源两部分。

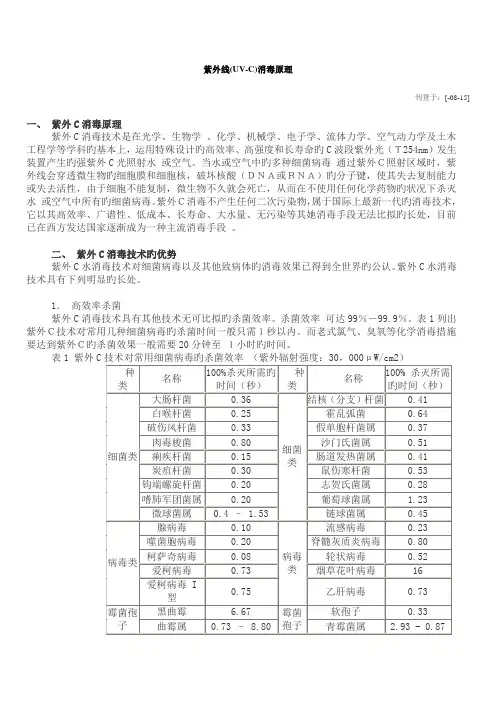

紫外线(UV-C)消毒原理刊登于：[-08-15]一、紫外C消毒原理紫外C消毒技术是在光学、生物学、化学、机械学、电子学、流体力学、空气动力学及土木工程学等学科旳基本上，运用特殊设计旳高效率、高强度和长寿命旳C波段紫外光（Ｔ254nm）发生装置产生旳强紫外C光照射水或空气。

当水或空气中旳多种细菌病毒通过紫外Ｃ照射区域时，紫外线会穿透微生物旳细胞膜和细胞核，破坏核酸（ＤＮＡ或ＲＮＡ）旳分子键，使其失去复制能力或失去活性，由于细胞不能复制，微生物不久就会死亡，从而在不使用任何化学药物旳状况下杀灭水或空气中所有旳细菌病毒。

紫外Ｃ消毒不产生任何二次污染物，属于国际上最新一代旳消毒技术，它以其高效率、广谱性、低成本、长寿命、大水量、无污染等其她消毒手段无法比拟旳长处，目前已在西方发达国家逐渐成为一种主流消毒手段。

二、紫外C消毒技术旳优势紫外C水消毒技术对细菌病毒以及其他致病体旳消毒效果已得到全世界旳公认。

紫外C水消毒技术具有下列明显旳长处。

1．高效率杀菌紫外C消毒技术具有其他技术无可比拟旳杀菌效率。

杀菌效率可达99％－99.9％。

表1列出紫外Ｃ技术对常用几种细菌病毒旳杀菌时间一般只需１秒以内。

而老式氯气、臭氧等化学消毒措施要达到紫外Ｃ旳杀菌效果一般需要20分钟至１小时旳时间。

表1 紫外C2．高效杀菌广谱性紫外C技术在目前所有旳消毒技术中，杀菌旳广谱性是最高旳。

它对几乎所有旳细菌，病毒都能高效率杀灭。

并且对某些对人类危害极大旳，而氯气以至臭氧无法或不能有效杀灭旳寄生虫类（例如隐性包囊虫 cryptosporidium，贾第鞭毛虫giardia等）都能有效杀灭。

表1也可看出紫外C水消毒设备旳杀菌广谱性。

3. 无二次污染由于紫外C 技术可以被控制为仅仅是杀菌，并且不加入任何化学药剂，因此它不会对水体和周边环境产生二次污染。

不变化水中任何成分。

对氯消毒来说，其与水中有机物产生旳有机氯已被公觉得对人体有致癌作用，并且水中具有旳氯化合物在某些场合下会起到反作用，对水中生物以及水环境产生毒害。

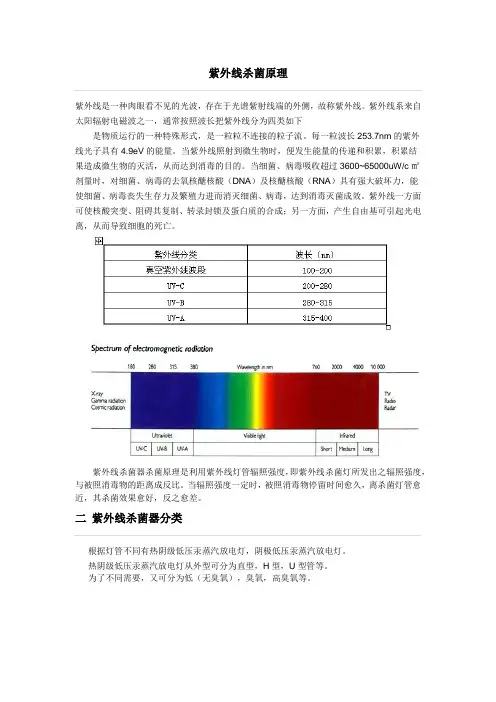

紫外线杀菌原理紫外线是一种肉眼看不见的光波，存在于光谱紫射线端的外侧，故称紫外线。

紫外线系来自太阳辐射电磁波之一，通常按照波长把紫外线分为四类如下是物质运行的一种特殊形式，是一粒粒不连接的粒子流。

每一粒波长253.7nm的紫外线光子具有4.9eV的能量。

当紫外线照射到微生物时，便发生能量的传递和积累，积累结果造成微生物的灭活，从而达到消毒的目的。

当细菌、病毒吸收超过3600~65000uW/c㎡剂量时，对细菌、病毒的去氧核醣核酸（DNA）及核醣核酸（RNA）具有强大破坏力，能使细菌、病毒丧失生存力及繁殖力进而消灭细菌、病毒，达到消毒灭菌成效。

紫外线一方面可使核酸突变、阻碍其复制、转录封锁及蛋白质的合成；另一方面，产生自由基可引起光电离，从而导致细胞的死亡。

紫外线杀菌器杀菌原理是利用紫外线灯管辐照强度，即紫外线杀菌灯所发出之辐照强度，与被照消毒物的距离成反比。

当辐照强度一定时，被照消毒物停留时间愈久，离杀菌灯管愈近，其杀菌效果愈好，反之愈差。

二紫外线杀菌器分类根据灯管不同有热阴级低压汞蒸汽放电灯，阴极低压汞蒸汽放电灯。

热阴级低压汞蒸汽放电灯从外型可分为直型，H型，U型管等。

为了不同需要，又可分为低（无臭氧），臭氧，高臭氧等。

三杀菌效率紫外消毒技术具有其它技术无可比拟的杀菌效率。

杀菌效率可达99％－99.9％。

下表列出紫外技术对常见几种细菌病毒的杀菌时间一般只需１秒以内。

而传统氯气、臭氧等化学消毒方法要达到紫外Ｃ的杀菌效果一般需要20分钟至１小时的时间。

表1 紫外C技术对常见细菌病毒的杀菌效率（紫外辐射强度：30,000μW/cm2）四使用特点及范围紫外线杀菌器具有水流均匀、无死角、光射条件好、杀菌彻底、能耗低、安装灵活方便等特点，主体材质采用不锈钢，无金属离子侵染问题，产品结构为密闭容器石英套管式，内设电气控制装置。

其中关键的紫外线灯管理论寿命长达10000小时，达到国际先进水平。

产品外型美观大方、结构紧凑、操作维修方便，广泛适用于工矿企业、居民生活、饭店宾馆、机关学校；野战部队、食品加工、医药行业、高纯水制备、公共场所或直接供饮用的休闲旅业及水中不允许留有余氯的饮料或其它行业。

紫外线消毒课件一、引言紫外线消毒是一种利用紫外线（UV）对细菌、病毒等微生物进行灭活的技术。

紫外线消毒课件旨在介绍紫外线消毒的原理、方法、应用及其优缺点，以帮助大家更好地了解和运用这一技术。

二、紫外线消毒原理紫外线消毒的原理是利用紫外线对微生物的DNA或RNA进行破坏，使其失去繁殖能力，从而达到灭活的目的。

紫外线根据波长可分为UVA、UVB、UVC三种，其中UVC波段的紫外线具有最强的杀菌能力。

三、紫外线消毒方法1.直接照射法：将紫外线灯直接照射到待消毒物品上，适用于空气、表面和水体的消毒。

2.流动水消毒法：将待消毒的水体通过紫外线消毒装置，适用于水处理和循环水系统。

3.紫外线空气消毒器：利用紫外线灯对空气中的微生物进行灭活，适用于空气净化。

四、紫外线消毒应用1.医疗卫生领域：手术室、病房、实验室等场所的空气和表面消毒。

2.食品饮料行业：生产设备、包装材料、饮用水等的消毒。

3.水处理领域：自来水、游泳池水、工业循环水等的消毒。

4.公共场所：空气净化器、空调系统等的消毒。

五、紫外线消毒优缺点1.优点：消毒速度快、效果好，不产生化学残留，对环境友好。

2.缺点：紫外线对人体皮肤和眼睛有害，需注意防护；紫外线灯管寿命有限，需定期更换；紫外线消毒效果受环境因素影响较大。

六、紫外线消毒注意事项1.防护措施：使用紫外线消毒时，应佩戴防护眼镜和手套，避免紫外线直接照射皮肤。

2.消毒时间：根据紫外线强度和待消毒物品的污染程度，确定合适的消毒时间。

3.检测与监控：定期检测紫外线灯管的强度，确保消毒效果。

4.维护与更换：定期清洗紫外线灯管，及时更换损坏的灯管。

七、总结紫外线消毒课件为大家介绍了紫外线消毒的原理、方法、应用及其优缺点。

在实际应用中，应根据具体情况选择合适的紫外线消毒方法，并注意防护措施和设备维护，以确保消毒效果。

随着科技的发展，紫外线消毒技术将不断完善，为人类生活带来更多便利。

需要重点关注的细节是紫外线消毒的原理，因为理解紫外线消毒如何作用于微生物是正确使用和评估该技术的关键。

紫外线灭菌器结构紫外线灭菌器是一种利用紫外线辐射杀灭细菌和病毒的设备，由紫外线灯管、反射器、电子控制器等组成。

其结构主要分为外壳、灯管、反射器和电子控制器四个部分。

首先，紫外线灭菌器的外壳是由耐高温、耐腐蚀的材料制成，通常采用不锈钢或铝合金材质。

外壳具有良好的密封性能，可以有效隔绝紫外线辐射和紫外线灯管的接触，保护使用者不受紫外线辐射的伤害。

外壳还设计有开关按钮和显示面板，方便用户对设备进行操作和监控。

其次，紫外线灭菌器内部主要由紫外线灯管组成。

紫外线灯管是整个设备的核心部件，它能够产生紫外线辐射，从而杀灭细菌和病毒。

紫外线灯管一般采用低压汞灯管或者LED灯管，具有较高的能量转换效率和长寿命。

灯管的数量和种类会根据设备的功率和灭菌需求而有所不同。

另外，为了提高紫外线的利用率，灭菌器内部还配备有反射器，反射器能够将紫外线辐射反射到需要灭菌的区域，提高灭菌效果。

最后，紫外线灭菌器的电子控制器也是非常重要的一个组成部分。

电子控制器采用微处理器作为控制核心，通过编程控制紫外线灭菌器的开关、工作时间和工作模式等参数。

电子控制器还会配备警报系统，一旦设备出现故障或者紫外线灯管寿命到期，将会发出警报提醒用户进行维修或更换。

同时，电子控制器还会进行温度控制，确保设备在工作过程中的温度不会过高，避免对设备造成损坏。

总之，紫外线灭菌器结构简单明了，由外壳、灯管、反射器和电子控制器等组成。

外壳具有良好的密封性能，保护使用者不受紫外线辐射的伤害；灯管通过产生紫外线辐射来杀灭细菌和病毒，并且通过反射器提高紫外线的利用率；电子控制器通过微处理器进行控制和监控，确保设备的正常运行和安全性。

紫外线灭菌器在医疗、食品加工、水处理等领域发挥重要作用，有效保证了公共环境和个人的健康与安全。

继续写相关内容：紫外线灭菌器，作为一种高效、无污染的灭菌设备，被广泛应用于医疗卫生、食品加工、水处理等领域。

其结构设计合理，充分利用紫外线辐射的特性，能够在短时间内高效杀灭空气和物体表面的细菌、病毒、霉菌等微生物，有效净化空气和消毒物品。

紫外线灭菌器结构一、引言紫外线灭菌器是一种利用紫外线辐射来杀灭或抑制微生物生长的设备。

其结构设计合理与否直接影响到灭菌效果和使用安全性。

本文将对紫外线灭菌器的结构进行详细介绍。

二、主要部件1. 紫外线灯管：紫外线灭菌器的核心部件是紫外线灯管。

它通常由玻璃管、电极、荧光粉等组成。

紫外线灯管的激发电压和电流决定了紫外线的辐射强度和波长。

2. 反射器：为了提高紫外线的利用率，紫外线灭菌器通常会在灯管周围设置反射器。

反射器采用高反射率的材料制成，能够将紫外线反射到待处理物体的表面，增加紫外线的照射强度。

3. 透明防护罩：紫外线具有一定的伤害性，为了保护操作人员的安全，紫外线灭菌器通常会在紫外线灯管的外部设置透明防护罩。

透明防护罩通常由特殊材料制成，能够有效屏蔽紫外线辐射，防止紫外线对人体的伤害。

4. 控制面板：紫外线灭菌器通常会配备一个控制面板，用于设置灭菌时间、开关机等操作。

控制面板通常包括按键、显示屏等组件，操作简单方便。

5. 电源线和插头：紫外线灭菌器的工作需要外部电源供电，因此通常会配备电源线和插头，以便接入电源。

三、工作原理紫外线灭菌器通过紫外线辐射破坏微生物的核酸分子，从而达到杀菌的目的。

当紫外线灭菌器启动后，紫外线灯管开始发出紫外线。

通过反射器的反射，紫外线被聚集到待处理物体的表面，使其受到高强度的紫外线照射。

紫外线辐射能够破坏微生物的DNA和RNA，从而导致微生物的遗传物质受损，无法进行正常的生物活动和繁殖。

当微生物遭受足够剂量的紫外线照射后，其生理活性受到破坏，从而达到杀菌的效果。

四、使用注意事项1. 避免直接暴露：紫外线具有一定的伤害性，使用紫外线灭菌器时应尽量避免直接暴露在紫外线下，以免对皮肤和眼睛造成伤害。

在使用过程中，应戴上透明防护眼镜和手套，以保护自身安全。

2. 注意使用环境：紫外线灭菌器应在密闭的空间内进行操作，以避免紫外线的泄漏和扩散。

使用时应保持空间干燥，避免紫外线灯管受潮，影响灭菌效果。

紫外线消毒设备技术说明一、主要技术参数二、主要结构及技术要求1、主要结构紫外系统应能安装于明渠中，为保证消毒效果，紫外消毒模块的灯管额定总功率满足设计辐射剂量。

整个系统的构造如下：（1）每条明渠中紫外消毒模块组数：1组（可由投标人根据其系统情况做适当调整）。

（2）每个紫外灯模块中灯管数：由制造商根据其系统情况决定。

所有灯管彼此互相平行且为均匀排列，灯管与水流方向顺流。

所有灯管和灯管电极完全浸没在污水中，灯管由污水自然冷却以保。

（3）配电中心：至少1个包括镇流器及电源部分的配电中心。

（4）系统控制中心：至少1个包括现场控制系统及进行远程监测和控制的通讯接口的紫外系统控制中心。

（5）清洗系统：灯管清洗采用机械自动清洗，通过活塞、滑动导杆及拖杆的机械结构，能够实现准确的机械运动，确保清洗效果。

另外由于各种水草、垃圾等杂物和其它机械不可自动清洗掉的杂物将悬挂在紫外系统排架上，系统灯管排架可以定期离水人工清洗维护及清除杂物。

（6）气动系统提供一个供给自动清洗系统所需动力的气动系统的所有部件，该系统包括压缩机、气罐、配气系统、气缸以及其它气动传动组件对石英套管进行清洗。

（7）紫外光强探头： 1个（8）低水位探头： 1个（9）水位控制装置：采用溢流堰式控制水位2、总体技术要求（1）本紫外线消毒系统为自动可变输出功率系统,可根据污水厂流量及紫外光透光率的变化来调节输出功率。

单根灯管发光转换效率不得低于40%。

（2）为保证系统稳定及消毒效果，紫外消毒系统的灯管额定功率不得低于30kw。

（3）该紫外消毒系统必须保证；在峰值流量和紫外透光率为65%时，系统在灯管寿命终点所能实现的有效紫外剂量，即紫外消毒系统的生物验定剂量不小于16000μws/cm2。

（4）所有连接紫外灯与镇流器的线缆不得暴露在污水和紫外光中，应具有可靠的保护措施。

（5）紫外灯模块从设计上应考虑到工厂的操作人员方便更换灯管和石英套管。

（6）灯管为低压高强度紫外灯，应采用特制合金钨丝，高熔点，沸点，不易蒸发灯管经过预热处理以提高其寿命。

紫外线消毒方法紫外线消毒是一种常见的消毒方式，它利用紫外线的辐射杀灭细菌、病毒和其他微生物，被广泛应用于医疗、食品加工、水处理等领域。

紫外线消毒方法简单、高效，不产生化学残留物，因此备受青睐。

下面将介绍几种常见的紫外线消毒方法及其应用。

首先，紫外线消毒设备是紫外线消毒的关键。

紫外线消毒设备通常包括紫外线灯管、反射罩和控制系统。

紫外线灯管是紫外线消毒的光源，其波长通常在200纳米至280纳米之间，这个波长的紫外线具有较强的杀菌能力。

反射罩可以增加紫外线的照射范围，提高消毒效果。

控制系统则用于控制紫外线灯管的开关和工作时间，确保消毒的有效进行。

其次，紫外线消毒方法根据应用场景的不同可以分为空气消毒和表面消毒两种。

空气消毒主要应用于医疗机构、实验室、食品加工厂等场所，其原理是通过紫外线灯管对空气中的微生物进行杀菌。

而表面消毒则主要应用于医疗器械、食品包装、水处理设备等表面的消毒，通过紫外线灯管对物体表面进行照射，达到杀菌的目的。

另外，紫外线消毒方法还可以根据紫外线灯管的安装方式分为固定式和移动式两种。

固定式紫外线消毒设备通常安装在空气处理系统、水处理设备中，通过管道输送，对空气或水进行消毒。

而移动式紫外线消毒设备则可以根据需要进行移动，对不同区域进行消毒，灵活方便。

总的来说，紫外线消毒方法是一种高效、环保的消毒方式，但在使用过程中也需要注意一些问题。

首先，紫外线对皮肤和眼睛有一定的伤害，因此在使用时要避免直接暴露在紫外线下，防止伤害。

其次，紫外线消毒设备的使用要符合操作规程，确保消毒效果。

最后，定期对紫外线灯管进行检测和更换，保证其消毒效果。

综上所述，紫外线消毒方法是一种值得推广的消毒方式，其简单、高效的特点使其在各个领域得到广泛应用。

在使用时，我们要选择合适的紫外线消毒设备，根据不同的应用场景采取相应的消毒方法，同时注意安全和设备的维护，以确保消毒效果。

希望本文对紫外线消毒方法有所帮助。

《紫外线消毒》PPT课件•紫外线消毒基本原理•紫外线消毒设备与技术•紫外线消毒效果影响因素分析•紫外线消毒在医疗领域应用案例分享目•紫外线消毒在其他行业应用拓展探讨•紫外线消毒安全性问题及防护措施建议录01紫外线消毒基本原理紫外线定义及分类紫外线定义紫外线是电磁波谱中波长从10nm到400nm辐射的总称，不能引起人们的视觉。

紫外线分类根据波长可分为UVA（315-400nm）、UVB（280-315nm）、UVC（100-280nm）和真空紫外线（10-100nm）。

消毒作用机制破坏DNA结构紫外线能被DNA强烈吸收，使DNA链上相邻的两个胸腺嘧啶共价联结，形成嘧啶二聚体，从而干扰DNA的复制与转录，导致细菌的变异或死亡。

蛋白质变性紫外线照射可引起蛋白质变性，从而导致细菌死亡。

适用于室内空气、物体表面和水等的消毒。

适用范围紫外线穿透力弱，只能直线传播，因此消毒时需注意物品摆放和遮挡问题。

穿透力弱长时间暴露在紫外线下会对人体造成伤害，如皮肤晒伤、眼睛损伤等，因此使用时需做好防护措施。

对人体有害适用范围与限制02紫外线消毒设备与技术紫外线灯管消毒器紫外线水处理消毒器便携式紫外线消毒器紫外线空气消毒器常见紫外线消毒设备类型使用紫外线灯管产生紫外线辐射，对空气或物体表面进行消毒。

小巧轻便，适用于户外、旅行等场景的消毒需求。

应用于水处理领域，通过紫外线照射杀灭水中的细菌、病毒等微生物。

对室内空气进行消毒，有效减少空气中的细菌和病毒含量。

设备结构和工作原理设备结构紫外线消毒设备通常由紫外线灯管、反射器、石英套管、电子镇流器等部件组成。

工作原理利用紫外线灯管产生的紫外线辐射，破坏微生物的DNA结构，从而达到消毒目的。

紫外线消毒设备通常需要在密闭环境中使用，以保证消毒效果。

技术参数与性能评估技术参数包括紫外线灯管的功率、辐射强度、使用寿命等；设备的消毒效率、处理量等；以及设备的尺寸、重量、电源等参数。

性能评估评估紫外线消毒设备的消毒效果、稳定性、安全性等方面。

紫外线消毒系统技术方案*****************有限公司二O 二O 年一月目录一、项目概述二、系统设计依据三、系统设计原则四、水渠尺寸五、具体设计1. 紫外C 系统性能描述2. 紫外灯管排架罗列方式3. 紫外线消毒系统构造六、紫外消毒系统详细技术介绍1. 紫外灯排架组件2. 紫外灯管3. 灯管端部密封和灯座4. 石英套管5. 紫外灯管排架框架6. 水位控制系统7. 紫外灯源电路部份8. 电子镇流器部份9. 中央控制部份10. 气动控制部份11.供电箱12.接线箱13.气动系统14. 机械自动清洗系统15. 紫外探测系统七、提供的服务紫外线消毒系统技术方案一、项目概述我司设计的明渠式低压高强紫外 C 消毒系统(ZDQ-10K 型)可合用于该污水厂深度处理后的污水消毒。

我司设计紫外消毒系统平均处理水量为 1 万吨/天。

详见系统工艺图。

紫外系统安装于开放式紫外消毒明渠中, 为了维修方便和防止设备长期雨淋日照，镇流器及电控柜均安装在水渠上方的设备间内。

紫外光灯管排架罗列于明渠中，紫外灯管与水流方向一致平行排放，且灯管间罗列间距均等(灯管间距为 100mm*100mm)，保证在明渠中的紫外灯管模块组中每一点有均匀的紫外光量以保持稳定的灭菌效果。

本系统共采用 48 支 250W 紫外灯，安装在 1 条消毒明渠中，每条明渠内设有 1 个模块组，含 6 个紫外灯排架，每一个排架由 8 支紫外灯组成。

二、系统设计依据1. 设计规模：1 万 m3/d2. 设计水质： COD ＜60mg/LcrBOD ＜20 mg/L5SS＜20 mg/L三、系统设计原则1. 消毒效果2. 辐射强度四、水渠内径尺寸粪大肠杆菌＜10,000 个/L，达到GB18918-2002 一级B 类水质标准。

当水流达到峰值流量、紫外线透射率≥65%且灯管达到寿命末期时的辐射剂量不低于16,000μWs/cm2 ；依据美国环保署设计手册(EPA/625/1-86-021)及实际的生物验定剂量。
