污水处理厂紫外消毒工艺的应用在污水处理厂的运行过程中，很多时候需要采取紫外消毒工艺，在采取紫外消毒工艺的过程中，要明确更好的工艺措施，并在工艺运行的过程中，积极积累相关的经验，才能够做好相关的处理工作。
本文主要明确了污水处理厂紫外消毒工艺的运行效果，并进一步提出了相关的运行经验和运行的措施，供今后的雾水处理厂参考和借鉴。
标签：污水处理厂；紫外消毒工艺；运行经验城市污水中含有大量病原微生物，对人类健康与生态环境都有明显的危害。
污水处理厂中常用的活性污泥方法—般不能将其全部去除，需要在二级或三级出水之后增加消毒工艺。
目前常用的消毒工艺方法有，氯消毒、紫外消毒、臭氧消毒、二氧化氯消毒等。
其中紫外消毒工艺具有消毒效率高、经济高效、操作安全简便等优势，因此越来越受到人们的重视。
而对紫外消毒过程中经验的不断总结提炼，是提高工艺运行效率的重要环节。
1、紫外线消毒的原理及优势1.1紫外线消毒的原理紫外线消毒水处理技术是一种基于现代光学、防疫学、生物学和物理化学的消毒技术。
利用特殊设计的紫外发生装置产生紫外光，当水中的各种细菌、病毒、寄生虫、水藻以及其它病原体受到一定剂量的紫外辐射后，其细胞中的脱氧核糖核酸或核糖核酸结构受到破坏，使其丧失复制和繁殖能力。
由于细菌、病毒的生命周期一般较短，这些不能繁殖的细菌、病毒就会迅速死亡，从而可以在不使用任何化学药剂的情况下达到消毒和水质净化的目的。
1.2紫外线消毒水处理的优势紫外线消毒水处理技术的优点还有以下几点：紫外线属广谱杀菌射线，在足够的照射剂量下，能殺死绝大多数病原微生物，包括细菌、结核菌、病毒、芽抱和真菌，且杀菌速度快。
另外研究表明，紫外消毒技术对近些年发现的致病性病原微生物贾第鞭毛虫和隐抱子虫也具有良好的灭活效果。
如使用低压汞灯和中压汞灯均能有效地灭活隐抱子虫，38mJ/cm的辐射剂量就能达到99.99%的杀灭率。
2、紫外线技术在污水處理领域的应用紫外消毒法最早应用于美国，随后在欧美各国都得到了广泛的应用。

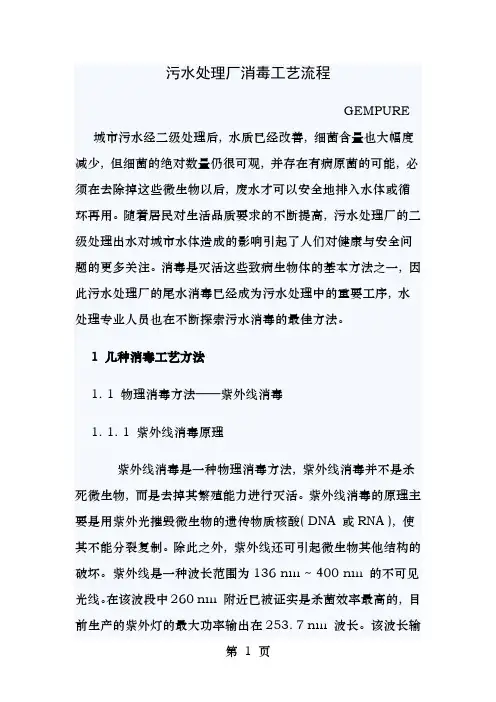

污水处理厂消毒工艺流程GEMPURE 城市污水经二级处理后, 水质已经改善, 细菌含量也大幅度减少, 但细菌的绝对数量仍很可观, 并存在有病原菌的可能, 必须在去除掉这些微生物以后, 废水才可以安全地排入水体或循环再用。
随着居民对生活品质要求的不断提高, 污水处理厂的二级处理出水对城市水体造成的影响引起了人们对健康与安全问题的更多关注。
消毒是灭活这些致病生物体的基本方法之一, 因此污水处理厂的尾水消毒已经成为污水处理中的重要工序, 水处理专业人员也在不断探索污水消毒的最佳方法。
1 几种消毒工艺方法1. 1 物理消毒方法——紫外线消毒1. 1. 1 紫外线消毒原理紫外线消毒是一种物理消毒方法, 紫外线消毒并不是杀死微生物, 而是去掉其繁殖能力进行灭活。
紫外线消毒的原理主要是用紫外光摧毁微生物的遗传物质核酸( DNA 或RNA ), 使其不能分裂复制。
除此之外, 紫外线还可引起微生物其他结构的破坏。
紫外线是一种波长范围为136 nm ~ 400 nm 的不可见光线。
在该波段中260 nm 附近已被证实是杀菌效率最高的, 目前生产的紫外灯的最大功率输出在253. 7 nm 波长。
该波长输出在目前世界顶极紫外灯中已占到紫外能量的90%, 总能量的30%, 由于高强度、高效率的紫外C 波段的存在, 紫外技术已成为水消毒领域一个具有相当竞争力的技术。
1. 1. 2 紫外线消毒器的结构形式1)敞开式结构。
在敞开式UV消毒器中被消毒的水在重力作用下流经UV 消毒器并杀灭水中的微生物。
2)封闭式结构。
封闭式UV 消毒器属承压型, 用金属筒体与带石英套管的紫外线灯把被消毒的水封闭起来。
1. 2 化学消毒方法1. 2. 1 液氯消毒1)液氯消毒原理。
向水中加入液氯或者次氯酸盐(如Na C lO)溶液消毒时, 在水中发生如下反应:HOC,l OC l- 之与称作有效自由氯, 其中以HOC l消毒效果最好。
排入水体时, 氯会与水中的氨氮、有机氮反应生成消毒效果较差的无机氯胺与有机氯胺, 称作化合氯。

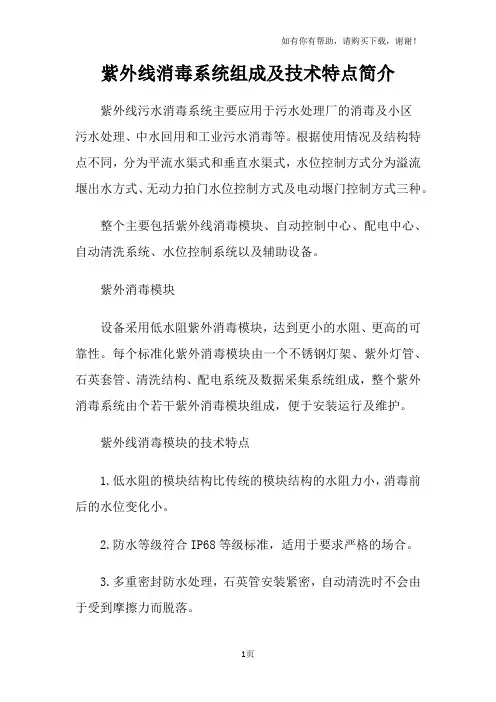

紫外线消毒系统组成及技术特点简介紫外线污水消毒系统主要应用于污水处理厂的消毒及小区污水处理、中水回用和工业污水消毒等。
根据使用情况及结构特点不同，分为平流水渠式和垂直水渠式，水位控制方式分为溢流堰出水方式、无动力拍门水位控制方式及电动堰门控制方式三种。
整个主要包括紫外线消毒模块、自动控制中心、配电中心、自动清洗系统、水位控制系统以及辅助设备。
紫外消毒模块设备采用低水阻紫外消毒模块，达到更小的水阻、更高的可靠性。
每个标准化紫外消毒模块由一个不锈钢灯架、紫外灯管、石英套管、清洗结构、配电系统及数据采集系统组成，整个紫外消毒系统由个若干紫外消毒模块组成，便于安装运行及维护。
紫外线消毒模块的技术特点1.低水阻的模块结构比传统的模块结构的水阻力小，消毒前后的水位变化小。
2.防水等级符合IP68等级标准，适用于要求严格的场合。
3.多重密封防水处理，石英管安装紧密，自动清洗时不会由于受到摩擦力而脱落。
4.电缆部分增设密封圈，有效防止由于电缆线进水造成的灯管短路损坏。
5. 优质耐腐蚀不锈钢材料制造，灯管及信号线缆密封在消毒模块内，不会暴露在污水和紫外光中。
6.根据客户处理水量，水质及杀菌要求等不同情况，提供每模块3支到20支灯的多种设计。
★ 紫外灯紫外消毒系统的核心之一是紫外线灯管，紫外线灯管为世界顶级的低压高强紫外灯管，安装于模块上的石英套管内，与水流方向平行或垂直，灯管的有效工作寿命为9000~12000小时，单只灯管的最大功率可达250-320W。
采用进口低压高温的固态汞合金技术的紫外线杀菌灯，保障寿命9000小时.★石英套管石英套管安装在模块支架上，石英管UVC透光率大于或等于85%，其一端为闭口端，另一端为开口端，通过多次密封设计，防护等级为IP68，有效地防止水渗入石英套管内而影响紫外灯的正常工作。
采用高透过率(UVT)的石英套管：选用优质石英管，确保优良的紫外线穿透率，保证最高强度的紫外线输出。
★电子镇流器模块电子镇流器是整个系统的核心部件，紫外消毒系统突出优势是电子镇流器的稳定性。

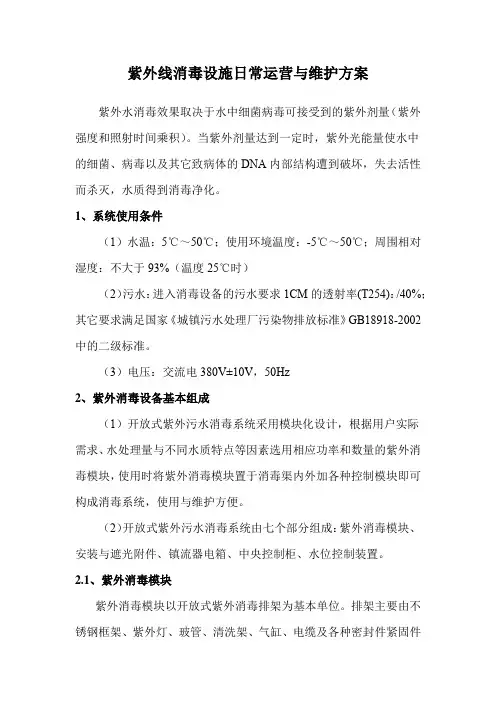

紫外线消毒设施日常运营与维护方案紫外水消毒效果取决于水中细菌病毒可接受到的紫外剂量（紫外强度和照射时间乘积）。
当紫外剂量达到一定时，紫外光能量使水中的细菌、病毒以及其它致病体的DNA内部结构遭到破坏，失去活性而杀灭，水质得到消毒净化。
1、系统使用条件（1）水温：5℃～50℃；使用环境温度：-5℃～50℃；周围相对湿度：不大于93%（温度25℃时）（2）污水：进入消毒设备的污水要求1CM的透射率(T254)：/40%；其它要求满足国家《城镇污水处理厂污染物排放标准》GB18918-2002中的二级标准。
（3）电压：交流电380V±10V，50Hz2、紫外消毒设备基本组成（1）开放式紫外污水消毒系统采用模块化设计，根据用户实际需求、水处理量与不同水质特点等因素选用相应功率和数量的紫外消毒模块，使用时将紫外消毒模块置于消毒渠内外加各种控制模块即可构成消毒系统，使用与维护方便。
（2）开放式紫外污水消毒系统由七个部分组成：紫外消毒模块、安装与遮光附件、镇流器电箱、中央控制柜、水位控制装置。
2.1、紫外消毒模块紫外消毒模块以开放式紫外消毒排架为基本单位。
排架主要由不锈钢框架、紫外灯、玻管、清洗架、气缸、电缆及各种密封件紧固件2.2、安装与遮光附件由安装梁与遮光板组成，为不锈钢304材料制成，可组装成安装框架，用于放置紫外消毒模块。
2.3、镇流器电箱镇流器电箱主要安装有给灯管启动供电的镇流器，每个镇流器对应一个灯管。
每台镇流器电箱还会配备一台空调作散热用。
2.4、中央控制中央控制柜主要由人机界面、PLC、回路控制元器件、数据采集通讯板、数据检测板等构成。
整个系统控制以及数据采集显示均集成在人机界面上。
并可提供扩展模块，实现远程智能控制。
2.5、水位控制装置水位控制装置主要的功能是确保水位漫过排架第一支灯管，且漫过的水位不得超过第一支灯管6cm。
确保最佳的消毒效果。
目前采用的水位控制装置主要包括固定式溢流堰、电动溢流堰门、拍门等。
污水处理厂的设计方案1. 引言本文档旨在提供污水处理厂的设计方案，包括污水处理工艺、设备选型、建筑平面布局以及操作管理等方面的内容，以满足污水的有效处理和净化的要求。
2. 设计目标污水处理厂的设计目标如下： - 实现高效的污水处理和净化，确保出水符合国家和地方相关标准； - 提高污水处理效率，降低污水处理成本； - 保护环境，减少对周边生态的影响； - 考虑未来的扩展性和可持续性。
3. 污水处理工艺基于以上设计目标，本方案采用了以下主要污水处理工艺：3.1. 预处理预处理阶段主要包括物理和化学处理，以去除污水中的悬浮物和可溶解有机物。
3.2. 生物处理生物处理是本方案的核心工艺，采用了活性污泥法。
通过好氧和厌氧的生物反应器，利用微生物将有机物转化为可沉淀的生物胶体，并进一步降解为水和二氧化碳。
3.3. 深度处理深度处理阶段主要包括沉淀池和过滤器的应用，以进一步去除残余的悬浮物和有机物。
3.4. 消毒最后一步是对处理后的水进行消毒，以杀灭细菌和病毒，确保出水符合排放标准。
4. 设备选型根据以上污水处理工艺，选择适当的设备对污水进行处理。
以下是主要设备的选型：•预处理：格栅、沉砂器、除磷设备；•生物处理：好氧反应器、厌氧反应器、二沉池；•深度处理：沉淀池、过滤器；•消毒：紫外线消毒设备。
5. 建筑平面布局为了提高处理效率和便于操作管理，建筑平面布局需要充分考虑设备的布置和工艺流程的合理性。
以下是建筑平面布局的主要要点：•不同工艺单元之间的距离应尽量缩短，以减少管道长度和能耗；•操作区域和设备维护通道应合理划分，方便人员操作和维护；•设备的布置应考虑到扩展性和未来的改造需求；•建筑物应符合相关安全规范，包括防火、排气等措施。
6. 操作管理为确保污水处理厂的高效运营和长期稳定性，操作管理是至关重要的。
以下是操作管理的主要内容：•指定专门的运营团队，负责日常运营和维护；•制定操作规程和应急预案，确保处理过程的安全和稳定；•定期对设备进行检查和维护，及时处理故障和问题；•与当地环保部门保持紧密联系，及时报送运营数据和水质监测结果。

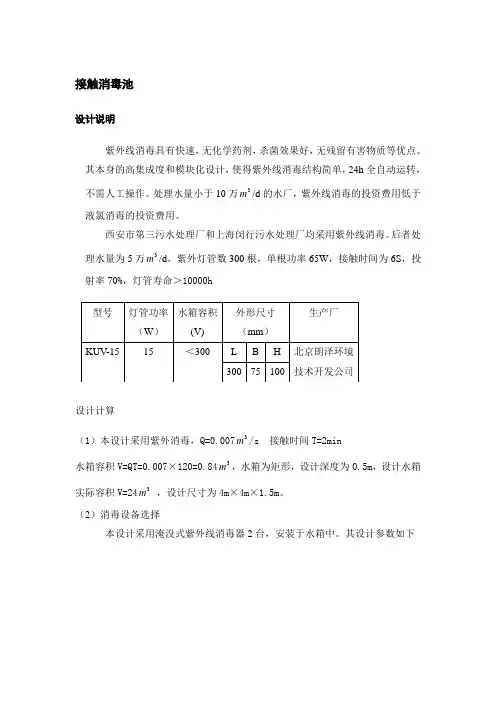

接触消毒池设计说明紫外线消毒具有快速，无化学药剂，杀菌效果好，无残留有害物质等优点。
其本身的高集成度和模块化设计，使得紫外线消毒结构简单，24h 全自动运转，不需人工操作。
处理水量小于10万3m /d 的水厂，紫外线消毒的投资费用低于液氯消毒的投资费用。
西安市第三污水处理厂和上海闵行污水处理厂均采用紫外线消毒。
后者处理水量为5万3m /d ，紫外灯管数300根，单根功率65W ，接触时间为6S ，投射率70%，灯管寿命＞10000h设计计算（1）本设计采用紫外消毒，Q=0.0073m /s 接触时间T=2min水箱容积V=QT=0.007×120=0.843m ，水箱为矩形，设计深度为0.5m ，设计水箱实际容积V=243m ，设计尺寸为4m ×4m ×1.5m 。
（2）消毒设备选择本设计采用淹没式紫外线消毒器2台，安装于水箱中。
其设计参数如下 型号 灯管功率 （W ）水箱容积(V) 外形尺寸 （mm ） 生产厂 KUV-15 15 ＜300 L B H 北京朗泽环境 技术开发公司300 75 1003.11 计量设施3.11.1 计量设备的选择设计采用巴氏槽计量计，设在总出口处，用于出厂流量的测定。
其特点是（1）精确度可达95%-98%（2）水头损失小，底部冲刷力不大，不易沉积杂污（3）操作简单（4）施工技术要求高，尺寸不准确测量精度会受影响3.11.2 设计计算根据最大出水量Qmax =0.4863m/s和平均出水量Q=0.3473m/s选择的计量槽各部分尺寸如下表，选计量槽的测量范围为0.055—0.6503m/s，其尺寸如图示巴氏计量槽各部分尺寸表W(m) B(m) A(m) 2/3×A(m)C(m) D(m)0.40 1.400 1.428 0.952 0.70 0.96巴氏计量槽平面图及剖面图第4章污泥处理构筑物计算4.1 回流污泥泵房一、回流污泥泵房1.设计说明二沉池活性污泥由吸泥管吸入，由池中心落泥管及排泥管排入池外套筒阀井中，然后由管道输送至回流泵房，其他污泥由刮泥板刮入污泥井中，再由排泥管排入剩余污泥泵房集泥井中。

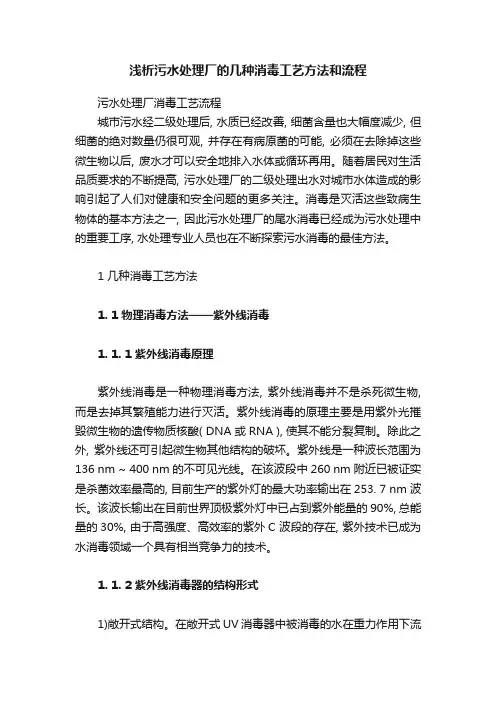

浅析污水处理厂的几种消毒工艺方法和流程污水处理厂消毒工艺流程城市污水经二级处理后, 水质已经改善, 细菌含量也大幅度减少, 但细菌的绝对数量仍很可观, 并存在有病原菌的可能, 必须在去除掉这些微生物以后, 废水才可以安全地排入水体或循环再用。
随着居民对生活品质要求的不断提高, 污水处理厂的二级处理出水对城市水体造成的影响引起了人们对健康和安全问题的更多关注。
消毒是灭活这些致病生物体的基本方法之一, 因此污水处理厂的尾水消毒已经成为污水处理中的重要工序, 水处理专业人员也在不断探索污水消毒的最佳方法。
1 几种消毒工艺方法1. 1 物理消毒方法——紫外线消毒1. 1. 1 紫外线消毒原理紫外线消毒是一种物理消毒方法, 紫外线消毒并不是杀死微生物, 而是去掉其繁殖能力进行灭活。
紫外线消毒的原理主要是用紫外光摧毁微生物的遗传物质核酸( DNA 或RNA ), 使其不能分裂复制。
除此之外, 紫外线还可引起微生物其他结构的破坏。
紫外线是一种波长范围为136 nm ~ 400 nm 的不可见光线。
在该波段中260 nm 附近已被证实是杀菌效率最高的, 目前生产的紫外灯的最大功率输出在253. 7 nm 波长。
该波长输出在目前世界顶极紫外灯中已占到紫外能量的90%, 总能量的30%, 由于高强度、高效率的紫外C 波段的存在, 紫外技术已成为水消毒领域一个具有相当竞争力的技术。
1. 1. 2 紫外线消毒器的结构形式1)敞开式结构。
在敞开式UV消毒器中被消毒的水在重力作用下流经UV 消毒器并杀灭水中的微生物。
2)封闭式结构。
封闭式UV 消毒器属承压型, 用金属筒体和带石英套管的紫外线灯把被消毒的水封闭起来。
1. 2 化学消毒方法1. 2. 1 液氯消毒1)液氯消毒原理。
向水中加入液氯或者次氯酸盐(如Na C lO)溶液消毒时, 在水中发生如下反应:HOC,l OC l- 之和称作有效自由氯, 其中以HOC l消毒效果最好。
污水处理厂的工艺流程设计方案一、背景介绍污水处理是环保领域中非常重要的一环，对于城市环境卫生和居民健康至关重要。
污水处理厂的工艺流程设计方案是确保污水能够被有效处理并达标排放的重要环节。
二、工艺流程设计1. 初次处理污水处理厂接收到生活污水后，首先经过机械格栅过滤去除大颗粒杂物，然后进入沉淀池沉淀固体颗粒物。
接着进入调节池进行调节水质，以达到处理要求。
2. 生化处理经过初次处理的污水，然后流入好氧池或厌氧池进行生化处理，通过微生物降解有机物质，净化水体。
3. 混合沉淀经过生化处理的水体进入混合沉淀池，通过混凝剂的加入促使悬浮物快速沉淀，将水体中的浊度进一步降低。
4. 滤水处理经过混合沉淀的水体进入滤池，通过滤料对水进行深度过滤，去除微小颗粒和胶体，提高水质。
5. 消毒处理最后，经过滤水处理的水体进入消毒池，进行紫外线照射或氯气消毒，杀死残留在水中的细菌，确保达标排放。
三、设备选型1. 格栅选择自动格栅过滤设备，能够自动清理污水中的大颗粒杂物，提高处理效率。
2. 曝气设备好氧池和厌氧池中的曝气设备选择高效能、低耗能的曝气器，确保生化反应充分。
3. 混凝剂投加系统精确控制混凝剂投加量，选择自动化控制系统，提高混凝效果。
4. 滤料选择优质的滤料，具有较大比表面积和适当孔隙度，保证滤水效果。
5. 消毒设备选择稳定可靠的紫外线照射或氯气消毒设备，确保水体消毒效果。
四、运营管理1. 设计运维计划建立详细的运维计划，包括设备维护、检修周期和备品备件储备等，确保污水处理厂正常运转。
2. 监测与检测建立实时监测系统，监测进水和出水水质，及时发现问题并采取措施。
3. 废物处理对于排出的污泥和废水，建立合理的处置方案，减少对环境的影响。
五、结论污水处理厂的工艺流程设计方案应该综合考虑技术、成本和运营管理等因素，确保能够稳定、高效地处理污水，达到排放标准，为城市环保和居民健康保驾护航。

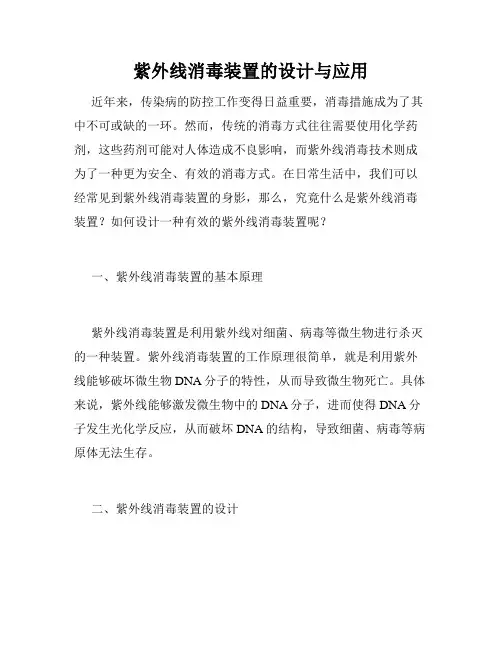

紫外线消毒装置的设计与应用近年来，传染病的防控工作变得日益重要，消毒措施成为了其中不可或缺的一环。
然而，传统的消毒方式往往需要使用化学药剂，这些药剂可能对人体造成不良影响，而紫外线消毒技术则成为了一种更为安全、有效的消毒方式。
在日常生活中，我们可以经常见到紫外线消毒装置的身影，那么，究竟什么是紫外线消毒装置？如何设计一种有效的紫外线消毒装置呢？一、紫外线消毒装置的基本原理紫外线消毒装置是利用紫外线对细菌、病毒等微生物进行杀灭的一种装置。
紫外线消毒装置的工作原理很简单，就是利用紫外线能够破坏微生物DNA分子的特性，从而导致微生物死亡。
具体来说，紫外线能够激发微生物中的DNA分子，进而使得DNA分子发生光化学反应，从而破坏DNA的结构，导致细菌、病毒等病原体无法生存。
二、紫外线消毒装置的设计通过了解紫外线消毒装置的基本原理，我们可以知道，实现紫外线消毒的关键在于如何让紫外线充分地照射到微生物表面。
下面，介绍一下紫外线消毒装置的设计要点。
1、紫外线灯管的选择紫外线消毒装置中，紫外线灯管是至关重要的部分。
紫外线灯管的波长和输出功率决定了照射效果的好坏。
一般来说，波长在254纳米的紫外线辐射最强，能够有效地消灭细菌、病毒等微生物。
此外，输出功率也是影响照射效果的重要指标，一般要求输出功率达到每平米15~30瓦。
2、反射器的设计紫外线的辐射强度随着距离的增加而减弱，因此在设计紫外线消毒装置时需要充分利用反射器来提高紫外线的利用率，使其辐射到更广泛的表面。
反射器一般采用不锈钢板制成，采用镜面抛光处理，可以提高反射率，增大照射面积，从而提高紫外线消毒的效率。
3、气流循环和过滤紫外线消毒装置是针对空气、表面和液体等不同介质实现消毒的。
对于空气消毒，需要通过气流循环来使紫外线经过整个被消毒区域，同时采用高效过滤器对室内空气进行处理。
对于表面消毒，尤其是较大面积的表面消毒，需要采用较强的反射器和较高的功率，同时应该注重气流的循环，通过气流搅拌使得紫外线照射到每个细节位置。

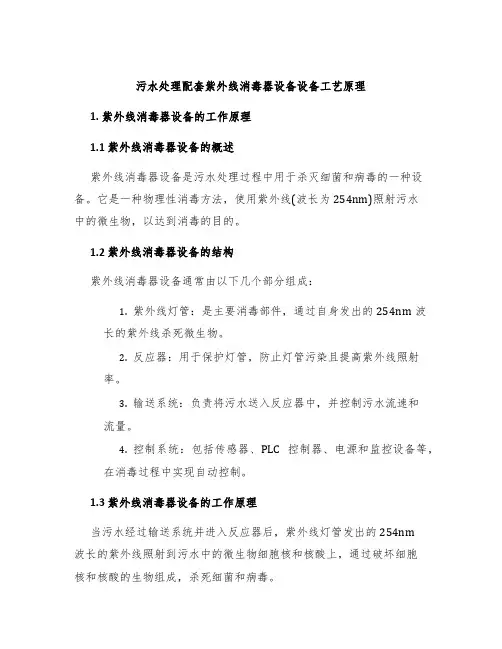

污水处理配套紫外线消毒器设备设备工艺原理1. 紫外线消毒器设备的工作原理1.1 紫外线消毒器设备的概述紫外线消毒器设备是污水处理过程中用于杀灭细菌和病毒的一种设备。
它是一种物理性消毒方法，使用紫外线(波长为254nm)照射污水中的微生物，以达到消毒的目的。
1.2 紫外线消毒器设备的结构紫外线消毒器设备通常由以下几个部分组成：1.紫外线灯管：是主要消毒部件，通过自身发出的254nm波长的紫外线杀死微生物。
2.反应器：用于保护灯管，防止灯管污染且提高紫外线照射率。
3.输送系统：负责将污水送入反应器中，并控制污水流速和流量。
4.控制系统：包括传感器、PLC控制器、电源和监控设备等，在消毒过程中实现自动控制。
1.3 紫外线消毒器设备的工作原理当污水经过输送系统并进入反应器后，紫外线灯管发出的254nm波长的紫外线照射到污水中的微生物细胞核和核酸上，通过破坏细胞核和核酸的生物组成，杀死细菌和病毒。
在紫外线照射的同时，通过反应器的设计以及其他辅助设备的控制，可以保证污水在反应器内停留的时间足够长，并且保证紫外线的照射率和能量密度达到一定的要求，以确保消毒的效果。
2. 紫外线消毒器设备在污水处理中的应用紫外线消毒器设备在污水处理中被广泛应用，主要用于下列场合：2.1 家庭污水处理随着城市化的发展，家庭污水处理成为治理城市环境的一个重要方向。
由于紫外线消毒器设备具有操作简单、运行成本低、消毒效果好等优点，因此成为了家庭污水处理的主要设备之一。
2.2 工业污水处理工业污水中含有大量的微生物，如果不进行消毒处理，会造成严重的环境污染。
紫外线消毒器设备在工业污水处理中可以对微生物进行有效的消毒，从而确保生产过程中的环境卫生和安全。
2.3 饮用水处理饮用水的安全性对人们的健康至关重要。
紫外线消毒器设备可以用于饮用水的消毒，通过对水中的细菌、病毒等微生物进行有效的杀灭，从而消除水质中存在的潜在危险，确保饮用水的安全性。
3. 紫外线消毒器设备的优势相比于传统的化学消毒方法，紫外线消毒器设备具有以下明显的优势：3.1 操作简单紫外线消毒器设备不需要使用复杂的化学药品，操作简单易学，并且不会对操作人员的身体健康带来负面影响。
一、工程概况（一）总体简介（二）工程概述本污水处理厂一期一阶段污水处理能力为2万m3/d。
本次施工主要包括的构筑物、建筑物有进水泵房、曝气沉砂池、生物池、二沉池配水井/污泥池2、二沉池、高效沉淀池污泥池、转盘式过滤器、紫外线消毒池、出水计量井、储泥池、鼓风机房配电间、脱水机房加药间、综合楼、门卫。
（三）建筑特征曝气沉砂池、生物池、二沉池配水井/污泥池2、二沉池、高效沉淀池污泥池、转盘式过滤器、出水计量井、储泥池为地下钢筋混凝土构筑物，进水泵房、紫外线消毒池地下部分为钢筋混凝土结构构筑物，地上部分为单层框架结构建筑物，鼓风机房配电间、脱水机房加药间、综合楼为框架结构建筑物。
二、工程特点工程量大，工期紧，总工期180天；地质条件复杂，地下水位丰富。
三、施工组织部署总体上应遵循“先地下后地上”、“先结构后围护”、“先主体后装饰”、“先土建后安装”的原则。
统筹安排好各工种各工序间的相互衔接关系，安装预埋、预留与土建施工同步进行。
（一）施工顺序与工艺选择1.基础1.1基坑土方采用反铲挖土机开挖，基础、基础梁土方修整则采用人工挖土，其开挖顺序由基础向外围开挖逐步完成，开挖完成后，组织人员进行垫层、基础砼浇捣。
挖出土方及时利用自卸汽车进行外运。
1.2 基础工程施工顺序：土方开挖→定位放线→浇捣垫层→基础模板基础、基础梁、底板钢筋绑扎→浇筑砼。
2．内装修工程施工顺序：抄平放线→围护墙、隔断墙砌筑→门窗框安装→室内墙面抹灰→楼地面→门窗扇安装→喷涂乳胶漆、油漆→水电安装。
3．外装修工程总的原则是先上后下。
安装工程开始时，就穿插着进行水池外墙的施工。
外墙主要为涂料和饰面砖。
铝合金门窗在装修中逐步插入。
4．防腐工程的施工顺序和内装修一样，要特别注意防腐材料的配合比。
（二）.施工组织与管理1.为了早日完成工程施工公司委派由从事多年结构施工、具有类似工程管理经验的一级项目经理，工程师任项目技术负责人。
2.项目组织机构框图（见附表1）。
污水厂紫外线消毒系统安全操作及保养规程随着人们对水质要求的提高，污水处理厂对水质的处理也越来越严格。
为了确保经过处理的污水达到排放要求，污水厂采用了很多种消毒方法，其中紫外线消毒是一种常用的方式。
本文将介绍污水厂紫外线消毒系统安全操作及保养规程。
1. 紫外线消毒系统的组成污水厂紫外线消毒系统由紫外线灯管、反应器和电源控制等部分组成。
其中反应器内部由一定数量的紫外线灯管排列组合而成，被消毒水体通过反应器时，会受到紫外线照射，从而达到消毒的目的。
2. 紫外线消毒系统的使用方法2.1 确认消毒系统运行状态在使用紫外线消毒系统前，应确保系统处于正常运行状态。
主要包括电源是否接通、反应器内灯管是否正常工作、消毒水流速是否正常、注水是否充足等。
2.2 操作过程中的注意事项a.操作人员身体健康状况良好，不得有传染病症状，必须佩戴防护用具（如手套、口罩、护目镜等）。
b.操作时应注意消毒水体的流向和流速，确保水体与紫外线灯管充分接触。
c.操作结束后，应及时清理、维护紫外线消毒系统。
2.3 紫外线消毒效果的检测为了检测紫外线消毒效果，应采用定量测定方法和定性测定方法。
定量测定方法主要是通过实验室测定消毒前后水中有机污染物和微生物的含量变化；定性测定方法主要是通过使用生化指示剂和传染病病毒检测方法等现场检测法。
3. 紫外线消毒系统的保养方法紫外线消毒系统也需要定期进行保养，以确保其正常运行。
3.1 灯管的更换紫外线灯管主要用于消毒反应器内的消毒水，因此灯管的使用寿命较短。
一般需要每年更换一次。
在更换时，应先关闭电源，待灯管冷却后再进行更换。
3.2 反应器的清洗由于反应器内的水经过紫外线照射后会热胀冷缩，导致反应器内可能聚集微生物和沉积物等，在使用一段时间后，应当及时对反应器进行清洗，一般每6个月清洗一次。
清洗时应先关闭电源，拧下反应器盖，用专门的清洗液清洗，清洗完成后再进行装配。
3.3 控制电源的检测电源控制是紫外线消毒系统的重要组成部分之一，需要定期检测电源的连接是否正常、控制器是否工作正常等。
；污水处理厂工程设计方案目录一、前言 (3)二、设计依据与原则 (4)2.1 设计依据 (4)2.2 工艺设计原则 (6)三、生活污水处理厂 (7)3.1生活污水处理厂规模 (7)3.2 设计水质 (7)3.3生活污水处理站工艺流程分析 (8)3.4具体工艺流程 (10)3.5主要构筑物说明 (10)1、集水池 (10)2、沉砂过滤池 (10)3、生化池 (10)4、人工湿地 (10)5、消毒池 (11)6、泥砂池 (11)3.6 生物除磷脱氮处理 (12)3.7 人工湿地除磷脱氮处理 (12)3.8 污泥处理 (13)3.9 处理效果预测 (14)四、主要构筑物与设备 (15)4.1 依据 (15)4.2工程方案设计 (15)1.集水池 (15)2.沉砂过滤池 (16)3. 生化池 (17)4.人工湿地 (18)5.1 土建 (19)六、电气与自控设计方案 (21)6.1 依据 (21)6.2 范围 (21)6.3控制 (21)七、技术经济分析 (22)7.1 工程规模 (22)7.2 工程占地面积 (22)7.3 总装机电功率 (22)7.4 处理单位水量成本 (22)八、投资经济分析 (23)一、前言由于城镇总体规划的实施，流动人口大量增多，经济不断发展，人民生活水平逐步提高，城镇化水平加速提升。
目前城镇产生众多的污水，造成环境污染。
现要建成5000吨/天的生活污水厂，保护周围环境。
已是必然要求。
为了适应城镇经济快速发展和城镇建设管理需要，兴建生活污水处理厂是必要的。
对于完善城镇产业功能，改善城镇生态居住环境，创造良好投资环境和可持续发展具有重要意义。
由广东工业大学开发的基于改良微生物酶反应工艺的污水生化处理核心技术，所设计的污水处理系统，不仅使污水处理达标排放，而且可获得高标准可接触的中水回用，特别是在处理过程无剩余污泥产生、不需要化学添加剂，杜绝二次污染，是完全生态化的环保污水处理技术。
城市给排水紫外线消毒设备1范围本标准规定了城市给排水紫外线消毒设备的分类、技术要求、检验规则、标志、包装、运输和贮存。
本标准适用于生活饮用水、饮用净水、城镇污水处理厂出水、城市污水再生利用水、医院废水、工业废水处理站出水的紫外线消毒设备。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志GB4208外壳防护等级（IP代码）GB5749生活饮用水卫生标准GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB18918城镇污水处理厂污染物排放标准GB/T18920城市污水再生利用城市杂用水水质GB/T50335污水再生利用工程设计规范GB/T18466医疗机构水污染物排放标准GB/T32091紫外线水消毒设备紫外线剂量测量方法GB/T32092紫外线消毒技术术语3术语和定义GBZT32092-2015界定的术语和定义适用于本文件。
4设备分类紫外线消毒设备根据紫外灯类型分为如下几类。
4. 1低压灯系统单根紫外灯的紫外能输出为30W〜40W,紫外灯运行温度在40°C左右。
低压灯系统适用于低流量水处理系统的应用。
5. 2低压高强灯系统单根紫外灯的紫外能输出为IOOW左右，紫外灯运行温度在100℃左右。
低压高强灯系统的紫外能输出可根据水流和水质的变化进行调节，从而优化电耗和XX紫外灯寿命，低压高强灯系统适用于各种规模的污水处理厂的应用。
6. 3中压灯系统单根紫外灯的紫外能输出在420W以上，紫外灯运行温度在700。
C左右。
中压灯系统的紫外能输出是所有紫外灯中最强的，对水体的穿透力强，消毒能力高。
中压灯系统适用于自来水厂，泳池系统,和含有高悬浮物、藻类等紫外线穿透率（Uvn低的水处理系统。
污水消毒处理制度一、背景介绍随着城市化进程的加快和人口的增长，污水处理成为了一项重要的环保工作。
污水中含有大量的有机物和病原微生物，如果不进行有效的消毒处理，将对水环境和人类健康造成严重威胁。
因此，建立一套科学、规范的污水消毒处理制度显得特别重要。
二、目的和范围本文旨在制定一套污水消毒处理制度，以确保对污水进行有效的消毒处理，保障水环境和人类健康。
本制度适合于城市污水处理厂、工业废水处理厂、农村生活污水处理设施等。
三、污水消毒处理方法1. 氯消毒法：采用氯化物（如氯气、次氯酸钠等）作为消毒剂，通过氯的氧化性杀灭病原微生物。
具体操作包括调节氯的投加量、控制接触时间和混合均匀度等。
2. 紫外线消毒法：通过紫外线的照射杀灭病原微生物。
具体操作包括调节紫外线照射强度、控制照射时间和水质透明度等。
3. 臭氧消毒法：采用臭氧气体作为消毒剂，通过臭氧的氧化性杀灭病原微生物。
具体操作包括调节臭氧气体浓度、控制接触时间和混合均匀度等。
四、污水消毒处理工艺1. 氯消毒工艺：将氯化物投加到污水中，通过氯的氧化性杀灭病原微生物。
具体工艺包括氯化物投加系统、混合系统、接触池、沉淀池、滤池等。
2. 紫外线消毒工艺：利用紫外线灯照射污水，通过紫外线的杀菌作用杀灭病原微生物。
具体工艺包括紫外线灯系统、反应池、滤池等。
3. 臭氧消毒工艺：将臭氧气体注入污水中，通过臭氧的氧化性杀灭病原微生物。
具体工艺包括臭氧发生器、接触池、滤池等。
五、污水消毒处理设备1. 氯消毒设备：包括氯化物投加系统、混合系统、接触池、沉淀池、滤池等。
2. 紫外线消毒设备：包括紫外线灯系统、反应池、滤池等。
3. 臭氧消毒设备：包括臭氧发生器、接触池、滤池等。
六、操作规程1. 污水消毒处理前，必须进行设备检查和维护，确保设备正常运行。
2. 根据实际情况选择合适的消毒剂和消毒工艺。
3. 控制消毒剂的投加量，确保消毒效果和经济效益的平衡。
4. 控制接触时间，保证消毒剂与污水充分混合反应。
城市污水处理厂紫外线消毒系统设计要点福禄克测试仪器<上海）有限公司 200070冯爱山摘要:紫外线消毒技术是利用紫外光照射水中的微生物，通过紫外光对微生物的灭活对水进行消毒。
本文详细介绍了紫外线消毒原理、紫外线消毒系统的主要类型、紫外线消毒系统的主要设计参数和选用依据。
内容涉及紫外线设备独立第三方认证、紫外生物验定剂量、灯管老化系数和套管结垢系数的概念介绍。
并对紫外线技术在中国国内的应用前景作了介绍。
关键词：独立第三方认证；生物验定剂量；老化系数；结垢系数。
一、紫外线消毒原理：紫外线消毒是利用紫外线对微生物的灭活机理来达到净化水质的目的。
紫外线是指波长为100纳M到400纳M之间的电磁波，紫外光为不可见光。
根据波长不同，又可细分为紫外A<315—400nm）、紫外B<280—315nm）、紫外C<200—280nm）和紫外D<100—200nm）。
能够高效率地毁坏生物体DNA结构，达到杀菌消毒效果的是紫外C。
这是因为紫外C能被微生物的遗传物质DNA、RNA很好的吸收，当微生物内的DNA和RNA吸收了足够的紫外能量后，其内部的核酸链<嘧啶）被打断并重新排列形成胸腺嘧啶二聚体，阻止了DNA、RNA的复制，而使微生物失去活性无法进行自身的复制再生。
这就是紫外线的消毒原理—灭活原理。
在紫外线消毒过程中不需要投加任何化学药剂，所以紫外线消毒是一种高效的环境友好型的消毒方式。
随着人们对化学消毒副产物的认知程度越来越高，以及对大规模氯消毒危害的认知面越来越广泛，使紫外线消毒技术越来越被人们所重视和推崇。
该技术在国外大规模的应用的时间已有30多年的历史,目前全球正在使用紫外线消毒的市政水处理厂的数量已经超过了9000家，同时，在国外的供水领域，紫外技术的应用也越来越广泛，目前全球最大的紫外线消毒工程的日处理量已经达到了832万吨。
国外紫外线技术在市政水消毒上的应用已经非常成熟。
从以上介绍可知，紫外线消毒技术是一种环境友好型的消毒技术，在污水消毒过程中无须投加化学药剂即可达到理想的消毒效果，避免了化学消毒方法对环境和人类的危害。
二、紫外污水消毒系统的主要类型：目前，根据紫外灯管的类型，可将紫外污水消毒系统归结为：低压灯紫外系统、低压高强灯紫外系统和中压灯紫外系统。
低压灯紫外线消毒系统的单支灯管的功率和紫外输出能都很低，其单支灯管的功率一般小于100瓦，单支灯管的紫外能输出一般在30-60瓦左右。
因处理单位污水量所需要的紫外灯管数量多，所以该类系统适合用于小型的污水处理厂。
低压高强灯紫外线消毒系统的单支灯管的功率和紫外输出能都较高，单支灯管功率一般小于1000瓦，单支灯管的紫外能的输出一般在100-500瓦左右，因处理单位污水量所需要的紫外灯管数量较少，所以该类系统适合用于中大型的污水处理厂。
中压灯紫外线消毒系统的单支灯管的功率和紫外输出能都很高，单支灯管的功率一般都在1千瓦以上，有的甚至达到几十个千瓦。
单支灯管的紫外能的输出一般在400瓦以上，因处理单位污水量所需要的紫外灯管数量很少，且灯管输出的紫外光强度很大，所以该类系统适合用于超大型的污水处理厂和低质污水处理厂。
三、市政污水紫外线消毒系统的组成：当前，对于紫外污水消毒系统，明渠式模块化的设计指导理念已经被国际工程界广泛认可和采用。
明渠式紫外线消毒系统是将若干独立的紫外模块安置在开放式的明渠中，水流靠重力流经消毒装置。
可直接插入或取出紫外灯模块进行维护和检修。
对于标准配置的市政污水紫外线消毒系统，除混凝土渠道外一般包括以下组成部分：紫外线消毒模块组、配电中心、系统控制中心、清洗装置、紫外光强探头、低水位探头、水位控制装置。
1．紫外线消毒模块组紫外线消毒模块组是紫外线消毒系统的主要部分之一，它包括了紫外模块和模块支架；紫外模块又包括了紫外灯、灯管套管、遮光板和镇流器；2．配电中心配电中心是整个紫外线消毒系统的供配电系统，从外部引进的主供电电源，在这里会被分配到各个不同的用电点，供整个紫外线消毒系统的运行和监测使用。
3．系统控制中心系统控制中心是整个紫外线消毒系统的中枢控制系统，整个紫外系统的各项运行参数都可通过系统控制中心传输到厂区控制中心。
系统控制中心也可接受从污水厂的SCADA传输来的指令，根据相应指令的要求调整紫外线消毒系统的运行状态，包括系统的启闭。
4．套管清洗装置套管清洗是保证持续消毒效果的重要元素之一。
套管清洗方式可分成三类：人工清洗、在线纯机械清洗和在线机械加化学清洗。
<1）人工清洗就是将灯管模块从渠道中取出，对灯管进行人工擦洗或非在线的机械加化学清洗；<2）在线纯机械清洗就是用清洗环来回刮擦套管表面，刮除套管表面的污垢，处理效果不佳，只能是延缓人工清洗的周期，最终仍需要定期进行人工清洗；<3）在线机械加化学清洗是一种全自动的在线机械清洗和化学清洗同时进行的清洗系统，在套管清洗过程中其真正免除了人工的参与，同时也保证了污水中的微生物可稳定的接受到紫外能。
清洗环密封专利技术的应用，使化学清洗剂的投加量减少到了10-7ml/L污水左右，避免了二次污染的可能。
在线清洗系统包括清洗驱动装置<液压或气压）、模块上的驱动装置和清洗装置等部分。
5．紫外光强探头用来监测紫外模块组内的平均紫外光强度。
反映紫外灯模块的工作状态。
6．低水位探头是用来保护紫外灯管，避免紫外灯管因暴露在空气中干烧而损坏的装置。
当渠道内的水位因某些原因低于设定水位时，低水位探头会发出控制信号，关闭所有的紫外灯管避免其因干烧而损坏。
7．水位控制装置是用来维持紫外线消毒渠道内的水位相对恒定的排水装置，渠道内液位的稳定是保证紫外线消毒效果的重要因素之一。
目前在紫外线消毒系统上常用的有三种水位控制装置：<1）自动排水拍门：该自动排水拍门为重力平衡预感应式，下出水，可很好的控制渠道内的消毒水位，避免因流量波动产生的液位的过低或过高，造成灯管的损坏或影响消毒效果。
应用广泛。
<2）溢流堰：为上部溢流排水，占地面积大，容易在渠道底部造成沉积，影响消毒效果。
使其应用范围受到限制。
<3）马达堰门：为滞后型控制方式，当水位产生波动后，马达堰门才会根据水位探头监测到的信号进行开启角度的调整，容易影响消毒效果。
且马达堰门的电控接点多，致使设备潜在的故障点增多。
所以应用不广泛。
四、紫外线消毒系统的设计紫外线消毒系统的设计可分三个步骤进行，确定设计参数、确定紫外线消毒剂量和紫外线消毒设备的选取：1、设计参数的确定影响紫外线消毒效果、规模和运行费用的水质参数主要有：<1> 峰值处理流量是指设计的紫外线消毒系统，在其它各项设计参数都已确定后，所能处理的最大水量。
这是确定紫外设备规模的重要的参数之一。
<2）平均处理流量是指污水处理厂每日平均的处理水量，这一参数是核算紫外运行费用的重要参数之一。
<3>处理水所含工业废水的比例和成分工业废水中的有些成份对紫外线在水中的传播有很大的影响，这也是影响紫外设备规模的重要参数之一。
<4）污水中的悬浮物<TSS）污水中悬浮物的多少和颗粒直径的大小，直接决定了处理水所能达到的消毒指标极限。
这是因为污水中的悬浮物会对微生物起到保护和屏蔽的作用，使紫外光无法有效的照射到微生物上，从而影响消毒效果。
这也是一个影响紫外设备规模的参数。
<5> 污水紫外透光率@253.7nm <UVT）紫外透光率是指波长为253.7nm的紫外线在通过1cm比色皿水样后,未被吸收的紫外线与输出总紫外线之比。
用百分数表示。
紫外穿透率的高低直接决定了紫外能在污水中传播的效率。
这也是一个影响紫外设备规模的重要参数。
<6> 出水消毒指标是为控制水污染物的排放，防治水质污染，保护水资源的合理利用，由国家或各地方政府根据国家和地方相关标准而制定的污水排放的生物学限值，一般以粪大肠菌群数或总大肠菌群数表示。
<7）允许水头损失是指整个紫外线消毒系统正常运行所需要消耗的水头损失。
2．紫外线消毒剂量的确定<1）消毒目标剂量的确定紫外线剂量是指单位面积上所接收到的紫外线的能量，它是紫外光强和接触时间的乘积，常用单位为mJ/cm2. 公式为：紫外剂量<mJ/cm2>=紫外光强(mw/cm2>×停留时间<sec>要想达到理想的消毒效果，就必须根据要达到的消毒标准，确定所需要的紫外剂量，我们又叫它目标剂量。
在中华人民共和国国家标准《城市给排水紫外线消毒设备》<GB/T-19837-2005）中已明确规定了污水处理厂的各消毒标准所对应的有效紫外线消毒剂量需求，具体如下：为保证达到GB18918-2002中所要求的卫生学指标的二级标准和一级标准的B标准，紫外线的有效剂量—即目标剂量应不低于15mJ/cm2：为保证达到GB18918-2002中所要求的卫生学指标的一级标准的A标准，紫外线的有效剂量—即目标剂量应不低于20mJ/cm2：<2）紫外线消毒修正剂量—设备生物验定剂量在确定了紫外线消毒所需要的目标剂量后，我们在选择紫外设备进行工程化应用时，还要考虑两个影响因素，灯管老化和套管结垢对设备紫外输出剂量的影响。
这是因为这两个因素直接影响了紫外光的输出和传播，这就让我们引入了两个修正系数，灯管的老化系数和套管的结垢系数。
所谓灯管老化系数是指紫外灯运行到寿命终点时的紫外线输出功率与新紫外灯的紫外线输出功率之比。
根据国家标准规定，如厂家无独立第三方权威机构的认证，该系数应采用0.5做为默认修正值,如有独立第三方权威机构的认证,则使用认证值。
所谓套管结垢系数是指使用中的紫外灯套管的紫外穿透率与洁净套管的紫外穿透率之比。
根据国家标准规定，如厂家无独立第三方权威机构的认证，该系数应采用0.8做为默认修正值,如有独立第三方权威机构的认证,则使用认证值。
剂量修正公式如下：紫外系统需要输出的有效紫外剂量= 消毒目标剂量÷灯管老化系数÷灯管结垢系数从以上灯管老化系数和套管结垢系数的定义我们可知，灯管老化系数和结垢系数肯定是小于1的。
所以我们所要选择的紫外系统输出的紫外剂量肯定要比目标剂量要高，才能保证持续、稳定的消毒效果。
3．紫外线消毒设备的选取在各项水质参数确定后，我们就可根据出水消毒指标要求确定目标消毒剂量，然后再用老化系数和结垢系数进行修正，修正后的剂量就是我们要选择的紫外设备需要输出的有效剂量—生物验定剂量生物验定剂量；是指该型号的紫外线消毒系统在各种实际运行条件下，通过实验的方法，获得实验数据，依据这些数据绘制出该设备的性能曲线，来指导该型紫外设备的设计。
因整个测试过程和设备性能曲线都是由紫外行业的权威认证机构执行和出具的，所以我们又叫它权威独立第三方认证。
