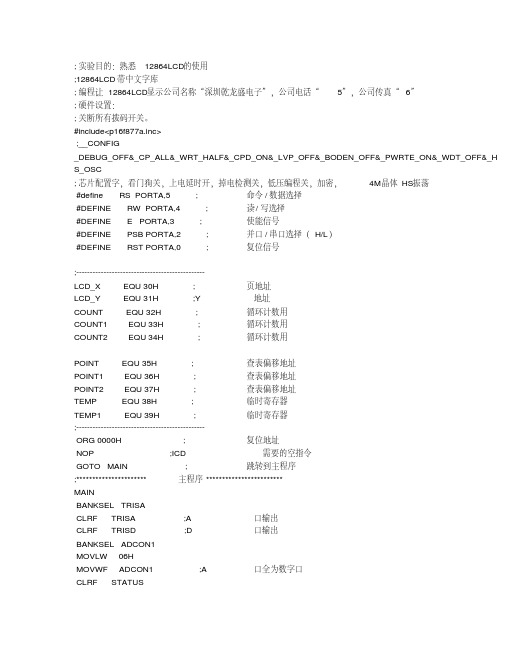

lcd12864 程序流程图

我们常用的人机交互显示界面中，除了数码管，LED，以及我们之前已经提到的LCD1602 之外，还有一种液晶屏用的比较多。相信接触过单片机的朋友都知道了，那就是12864 液晶。顾名思义，12864 表示其横向可以显示128 个点，纵向可以显示64 个点。我们常用的12864 液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108 、T6963，ST7920 等等。在这里我们以ST7920 为主控芯片的12864 液晶屏来学习如何去驱动它。（液晶屏采用金鹏的OCMJ4X8C）。

lcd12864 液晶说明：

我们先来了解一下它的并行连接情况。下面是电路连接图：

上面的图可以看出，液晶模块和单片机的连接除了P0 口的8 位并行数据线之外，还有RS，RW，E 等几根线。其中R/S 是指令和数据寄存器的选择控制线（串行模式下为片选），R/W 是读写控制线（串行模式下是数据线），E 是使能线（串行模式下为时钟线）。

通过这几根控制线和数据线，再结合它的时序图，我们就可以编写出相应的驱动程序啦。看看并行模式下的写时序图：
