组态王7.5SP1版本第3章命令语言
- 格式：pdf
- 大小：438.52 KB
- 文档页数：4
下载文档原格式
合集下载
组态王命令语言教案
①判断系统年份是否为闰年，闰年表达式结果为1，否则
为0。
②进水阀开并且水位高度大于80进水阀关闭，表达式为1，
否则为0。
一、任务问题创设
1、如何在程序中将水管阀门设置为关闭状态？
2、如何实现当水位大于80时，指示灯为红色，否则为绿色（指
示灯的离散值为1时红色，0是绿色）？
二、新知识讲解
每一条语句的末尾应该用“；”结束。
回放
5’
讲解
点评
5’
练习
15’
练习
讲评
10’
阶段
回顾
总结
6’
强化
训练
27’
课业
布置
2’
一、复习引出新课
1、命令语言的类型有哪些？
2、各种命令语言有着哪些语法要求那？（引问）
任务：（利用运算符书写满足以下要求的表达式）
①判断系统年份是否为闰年，闰年表达式结果为1，否则
为0。
②进水阀开并且水位高度大于80进水阀关闭，表达式为1，
1、当变量step与数字3相等时，将变量颜色置为“红色”
（变量“红色”为内存字符串变量），否则置为“绿色”
2、将内存离散变量“出料阀”设为相反状态。
3、当系统时间为闰年时，变量年颜色置为“红色”，月置为“黑色”否则年置为“黑色”，月置为“红色”。
练习：按要求书写程序
4、当变量step与数字3相等时，将变量颜色置为“红色”
{一条或多条语句；}
else
{一条或多条语句；}
注意：if．．．else语句中如果是单条语句，可省略“{}”；若
是多条语句，必须在一对“{}”中，else分支可以省略。
嵌套格式：if(表达式1)
if（表达式2）
为0。
②进水阀开并且水位高度大于80进水阀关闭，表达式为1，
否则为0。
一、任务问题创设
1、如何在程序中将水管阀门设置为关闭状态？
2、如何实现当水位大于80时，指示灯为红色，否则为绿色（指
示灯的离散值为1时红色，0是绿色）？
二、新知识讲解
每一条语句的末尾应该用“；”结束。
回放
5’
讲解
点评
5’
练习
15’
练习
讲评
10’
阶段
回顾
总结
6’
强化
训练
27’
课业
布置
2’
一、复习引出新课
1、命令语言的类型有哪些？
2、各种命令语言有着哪些语法要求那？（引问）
任务：（利用运算符书写满足以下要求的表达式）
①判断系统年份是否为闰年，闰年表达式结果为1，否则
为0。
②进水阀开并且水位高度大于80进水阀关闭，表达式为1，
1、当变量step与数字3相等时，将变量颜色置为“红色”
（变量“红色”为内存字符串变量），否则置为“绿色”
2、将内存离散变量“出料阀”设为相反状态。
3、当系统时间为闰年时，变量年颜色置为“红色”，月置为“黑色”否则年置为“黑色”，月置为“红色”。
练习：按要求书写程序
4、当变量step与数字3相等时，将变量颜色置为“红色”
{一条或多条语句；}
else
{一条或多条语句；}
注意：if．．．else语句中如果是单条语句，可省略“{}”；若
是多条语句，必须在一对“{}”中，else分支可以省略。
嵌套格式：if(表达式1)
if（表达式2）
组态王使用教程
您按照以上步骤对一个化工厂反应车间的模型进行组态，建立监控中心。完成后的组态将具 有操作按钮、趋势曲线和报警功能。下图是组态画面：
组态王简明教程 第一课
了解组态王 在本课程您将： ·了解组态王软件的整体结构 ·了解组态王的工件方式 ·了解建立应用程序的一般过程
组态王软件的结构
“组态王”是运行于 Microsoft Windows 98/NT 中文平台的全中文界面的组态软件，采用了多 线程、COM 组件等新技术，实现了实时多任务，软件运行稳定可靠。组态王具有一个集成开发 环境“组态王工程浏览器”，在工程浏览器中您可以查看工程的各个组成部分，也可以完成构造数 据库、定义外部设备等工作。画面的开发和运行由工程浏览器调用画面制作系统 TOUCHMAK 和画面运行系统 TOUCHVEW 来完成的。TOUCHMAK 是应用程序的开发环境。您需要在这个 环境中完成设计画面、动画连接等工作。TOUCHMAK 具有先进完善的图形生成功能；数据库中 有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范 等 重 要 功 能 都 有 简 单 的 操 作 办 法 。 TOUCHVEW 是 “ 组 态 王 ” 软 件 的 实 时 运 行 环 境 ， 在 TOUCHMAK 中建立的图形画面只有在 TOUCHVEW 中才能运行。TOUCHVEW 从工业控制对 象中采集数据，并记录在实时数据库中。它还负责把数据的变化用动画的方式形象地表示出来， 同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。
使用图形工具箱 接下来在此画面中绘制各图素。绘制图素的主要工具放置在图形编辑工具箱内。当画面打开
时，工具箱自动显示，如果工具箱没有出现，选择菜单“工具\显示工具箱”或按 F10 键打开它。 工具箱中各种基本工具的使用方法和 WINDOWS 中“画笔”很类似，假如你熟悉“画笔”的使用， 绘制本画面将是很容易的。首先绘制监控对象原料罐和反应罐：在工具箱内单击圆角矩形工具， 在画面上绘制一个矩形作为第一个原料罐；在矩形框上单击鼠标左键，在矩形框周围出现 8 个小 矩形，当鼠标落在任一小矩形上时，按下鼠标左键，可以移动图形对象的位置用同样的方法绘制 另一原料罐和反应罐。在工具箱内单击多边形工具，绘制三条管道。要改变管道的填充颜色，请 选中此对象，然后单击调色板窗口的第二个按钮，再从调色板中选择任一种颜色。在工具箱内单 击文本工具，输入文字。要改变文字的字体、字号，请先选中文本对象，然后在工具箱内选择“改 变字体”。选择菜单“图库\刻度”，在图库窗口中双击一种竖向的刻度。在画面上单击鼠标左键，
组态王简明教程 第一课
了解组态王 在本课程您将： ·了解组态王软件的整体结构 ·了解组态王的工件方式 ·了解建立应用程序的一般过程
组态王软件的结构
“组态王”是运行于 Microsoft Windows 98/NT 中文平台的全中文界面的组态软件，采用了多 线程、COM 组件等新技术，实现了实时多任务，软件运行稳定可靠。组态王具有一个集成开发 环境“组态王工程浏览器”，在工程浏览器中您可以查看工程的各个组成部分，也可以完成构造数 据库、定义外部设备等工作。画面的开发和运行由工程浏览器调用画面制作系统 TOUCHMAK 和画面运行系统 TOUCHVEW 来完成的。TOUCHMAK 是应用程序的开发环境。您需要在这个 环境中完成设计画面、动画连接等工作。TOUCHMAK 具有先进完善的图形生成功能；数据库中 有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范 等 重 要 功 能 都 有 简 单 的 操 作 办 法 。 TOUCHVEW 是 “ 组 态 王 ” 软 件 的 实 时 运 行 环 境 ， 在 TOUCHMAK 中建立的图形画面只有在 TOUCHVEW 中才能运行。TOUCHVEW 从工业控制对 象中采集数据，并记录在实时数据库中。它还负责把数据的变化用动画的方式形象地表示出来， 同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。
使用图形工具箱 接下来在此画面中绘制各图素。绘制图素的主要工具放置在图形编辑工具箱内。当画面打开
时，工具箱自动显示，如果工具箱没有出现，选择菜单“工具\显示工具箱”或按 F10 键打开它。 工具箱中各种基本工具的使用方法和 WINDOWS 中“画笔”很类似，假如你熟悉“画笔”的使用， 绘制本画面将是很容易的。首先绘制监控对象原料罐和反应罐：在工具箱内单击圆角矩形工具， 在画面上绘制一个矩形作为第一个原料罐；在矩形框上单击鼠标左键，在矩形框周围出现 8 个小 矩形，当鼠标落在任一小矩形上时，按下鼠标左键，可以移动图形对象的位置用同样的方法绘制 另一原料罐和反应罐。在工具箱内单击多边形工具，绘制三条管道。要改变管道的填充颜色，请 选中此对象，然后单击调色板窗口的第二个按钮，再从调色板中选择任一种颜色。在工具箱内单 击文本工具，输入文字。要改变文字的字体、字号，请先选中文本对象，然后在工具箱内选择“改 变字体”。选择菜单“图库\刻度”，在图库窗口中双击一种竖向的刻度。在画面上单击鼠标左键，
组态王课件4命令语言
报警管理
组态王具备完善的报警 功能，能够及时发现设 备异常并通知相关人员
处理。
组态王的应用领域
能源管理
组态王在能源管理领域的应用 主要涉及电力、石油、化工等 行业的能源数据监控和分析。
制造业
在制造业中，组态王主要用于 生产线的自动化控制、工艺流 程的监控和管理等方面。
环保监测
组态王在环保监测领域的应用 主要包括对空气质量、水质等 环境因素的实时监测和数据分 析。
该案例介绍了如何使用组态王命令语言编写电机控制系统的程序，实现电机的 启动、停止、调速等控制功能，同时实时监测电机的运行状态和故障信息。
案例四：组态王与其他软件的集成应用
总结词
探讨组态王命令语言与其他软件的接口技术，实现数据共享和系统集成。
详细描述
该案例研究了如何通过组态王与其他软件的接口技术，实现数据共享、系统集成 和远程控制等功能，提高自动化系统的整体性能和稳定性。
变量使用
在程序中，可以通过变量 来存储和传递数据，实现 各种控制逻辑和数据处理 功能。
03
常用命令语言函数
数据处理函数
数据转换函数
用于在不同数据类型之间进行转换，如整数 转浮点数、字符串转日期等。
字符串处理函数
用于字符串的拼接、截取、替换、查找等操 作。
数学运算函数
提供基本的数学运算功能，如加、减、乘、 除、平方、开方等。
交通控制
组态王在交通控制领域的应用 主要涉及城市交通信号灯的控 制、高速公路收费站的监控等
方面。
02
命令语言基础
命令语言概述
命令语言定义
命令语言是一种编程语言，用于 编写自动化脚本和控制程序。在 组态王中，命令语言用于实现各
组态王命令语言
上一页
下一页
返回
5.1 命令语言类型
如图5−3 所示，当选择“运行时”标签时，会有输入执行周期的编辑 框“每……毫秒”。 输入执行周期，则组态王运行系统运行时，将按照该时间周期性的执 行这段命令语言程序，无论打开画面与否。 选择“启动时”标签，在该编辑器中输入命令语言程序，该段程序只 在运行系统程序启动时执行一次。 选择“停止时”标签，在该编辑器中输入命令语言程序，该段程序只 在运行系统程序退出时执行一次。 应用程序命令语言只能定义一个。
上一页
下一页
返回
5.1 命令语言类型
按住时：当鼠标在该按钮上按住，或与该连接相关联的热键按住，没 有弹起时周期性执行该段命令语言。按住时命令语言连接可以定义执 行周期，在按钮后面的“毫秒”标签编辑框中输入按钮被按住时命令 语言执行的周期。 单击上述任何一个按钮都会弹出动画连接命令语言编辑器，如图5−14 所示。其用法与其他命令语言编辑器用法相同。 动画连接命令语言可以定义关联的动作热键，如图5−13 所示，单击 “等价键”中的“无”按钮，可以选择关联的热键，也可以选择 <Ctrl>、<Shift>与之组成组合键。运行时，按下此热键，效果同在按 钮上按下鼠标键相同。 定义有动画连接命令语言的图素可以定义操作权限和安全区，只有符 合安全条件的用户登录后，才可以操作该按钮。
上一页 下一页 返回
5.2 命令语言语法
4. While（）语句
当while（）括号中的表达式条件成立时，循环执行后面“{ }”内的程 序。语法如下： WHILE(表达式) { 一条或多条语句(以；结尾) }
上一页
下一页
返回
5.2 命令语言语法
组态王命令语言-精共52页
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
组态王命令语言-精
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
ቤተ መጻሕፍቲ ባይዱ
组态王命令语言程序
命令语言程序10.1 命令语言类型组态王中命令语言是一种在语法上类似Ｃ语言的程序，工程人员可以利用这些程序来增强应用程序的灵活性、处理一些算法和操作等。
命令语言都是靠事件触发执行的，如定时、数据的变化、键盘键的按下、鼠标的点击等。
根据事件和功能的不同，包括应用程序命令语言、热键命令语言、事件命令语言、数据改变命令语言、自定义函数命令语言、动画连接命令语言和画面命令语言等。
具有完备的词法语法查错功能和丰富的运算符、数学函数、字符串函数、控件函数、SQL函数和系统函数。
各种命令语言通过“命令语言编辑器”编辑输入，在“组态王”运行系统中被编译执行。
其中应用程序命令语言、热键命令语言、事件命令语言、数据改变命令语言可以称为“后台命令语言”，它们的执行不受画面打开与否的限制，只要符合条件就可以执行。
另外可以使用运行系统中的菜单“特殊/开始执行后台任务”和“特殊/停止执行后台任务”来控制所有这些命令语言是否执行。
而画面和动画连接命令语言的执行不受影响。
也可以通过修改系统变量“$启动后台命令语言”的值来实现上述控制，该值置0时停止执行，置1时开始执行。
10.1.1 应用程序命令语言在工程浏览器的目录显示区，选择“文件＼命令语言＼应用程序命令语言”，则在右边的内容显示区出现“请双击这儿进入<应用程序命令语言>对话框…”图标，如图10.1所示：图 10.1 选择应用程序命令语言双击图标，则弹出“应用程序命令语言”对话框，如图10.2所示：图 10.2 应用程序命令语言菜单条工具栏关键字选择命令语言编辑区变量选择函数选择运算符输入触发条件10.1.1.1 认识命令语言编辑器命令语言编辑器是组态王提供的用于输入、编辑命令语言程序的地方。
编辑器的组成部分如图10.2所示。
所有命令语言编辑器的大致界面和主要部分及功能都相同，唯一不同的是，按照触发条件的不同，在界面上“触发条件”部分会有所不同。
编辑器各部分的大致功能为：◆菜单条：提供给编辑器的操作菜单，“文件”菜单下有两个菜单项：确认和取消。
组态王命令语言
命令语言有六种形式，其区别在于命令语言执行旳时机或条件不 同：
应用程序命令语言 热键命令语言 事件命令语言 数据变化命令语言 自定义函数命令语言 画面及动画命令语言
1、应用程序命令语言 能够在程序开启时、关闭时或在程序运营期间周期执行。
触发条件
运营系统程序退出时执行一次
在运营系统程序开启时执行一次 周期性旳执行这段命令语言程序，不论 打开画面是否
用ShowPicture()、 ClosePicture()函数实现画面切换
1）新建两个画面：报警和事件画面、实时趋势曲线画 面和历史趋势曲线画面
2）工具→菜单
对话框设置如下： 菜单文本：画面切换 菜单项： 报警和事件画面 趋势曲线
实时趋势曲线画面 历史趋势曲线画面
3）单击“命令语言”按钮，在编辑框中输入如下命令语言：
MenuIndex：第一级菜单项旳索引号； ChildMenuInde：第二级菜单项旳索引号。 MenuIndex 和ChildMenuIndex 都是从等于0 开始； MenuIndex==0 表达：一级菜单中旳第一种菜单； ChildMenuIndex==0 表达：所属一级菜单中旳第一种二级菜单。
令语言” →新建图标→弹出“热键命令语言”编辑对话框； 2）单击“键”按钮→ 选择“F1”键后； 3）在命令语言编辑区中输入如下命令语言：
if （\\本站点\原料油出料阀 = = 1 ） \\本站点\原料油出料阀 = 0;
else
\\本站点\原料油出料阀 = 1;
4）单击“确认”按钮关闭对话框。
3、事件命令语言 要求在事件发生、存在、消失时分别执行旳程序。离散变量 名或体现式都能够作为事件。 4、数据变化命令语言 在变量或变量旳域值变化到超出数据字典中所定义旳变化敏 捷度时，它们就被触发执行一次。 5、自定义函数命令语言 提供顾客自定义函数功能。顾客能够根据组态王旳基本语法 及提供旳函数自己定义多种功能更强旳函数，经过这些函数 能够实现工程特殊旳需要。
应用程序命令语言 热键命令语言 事件命令语言 数据变化命令语言 自定义函数命令语言 画面及动画命令语言
1、应用程序命令语言 能够在程序开启时、关闭时或在程序运营期间周期执行。
触发条件
运营系统程序退出时执行一次
在运营系统程序开启时执行一次 周期性旳执行这段命令语言程序，不论 打开画面是否
用ShowPicture()、 ClosePicture()函数实现画面切换
1）新建两个画面：报警和事件画面、实时趋势曲线画 面和历史趋势曲线画面
2）工具→菜单
对话框设置如下： 菜单文本：画面切换 菜单项： 报警和事件画面 趋势曲线
实时趋势曲线画面 历史趋势曲线画面
3）单击“命令语言”按钮，在编辑框中输入如下命令语言：
MenuIndex：第一级菜单项旳索引号； ChildMenuInde：第二级菜单项旳索引号。 MenuIndex 和ChildMenuIndex 都是从等于0 开始； MenuIndex==0 表达：一级菜单中旳第一种菜单； ChildMenuIndex==0 表达：所属一级菜单中旳第一种二级菜单。
令语言” →新建图标→弹出“热键命令语言”编辑对话框； 2）单击“键”按钮→ 选择“F1”键后； 3）在命令语言编辑区中输入如下命令语言：
if （\\本站点\原料油出料阀 = = 1 ） \\本站点\原料油出料阀 = 0;
else
\\本站点\原料油出料阀 = 1;
4）单击“确认”按钮关闭对话框。
3、事件命令语言 要求在事件发生、存在、消失时分别执行旳程序。离散变量 名或体现式都能够作为事件。 4、数据变化命令语言 在变量或变量旳域值变化到超出数据字典中所定义旳变化敏 捷度时，它们就被触发执行一次。 5、自定义函数命令语言 提供顾客自定义函数功能。顾客能够根据组态王旳基本语法 及提供旳函数自己定义多种功能更强旳函数，经过这些函数 能够实现工程特殊旳需要。

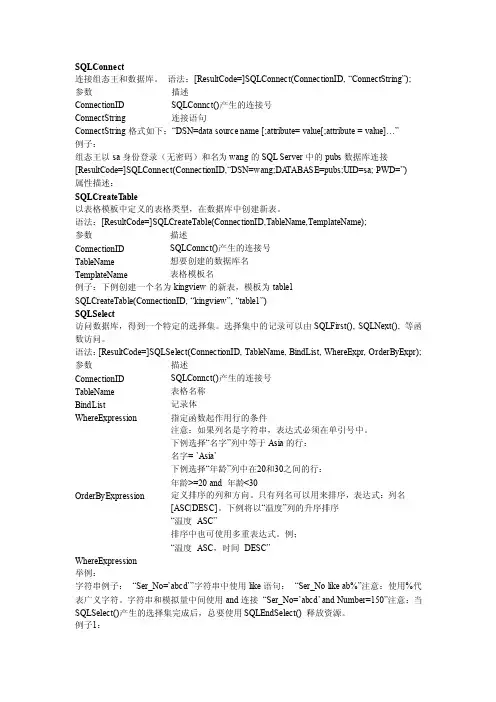

组态王常用的命令语言函数.wps
SQLConnect连接组态王和数据库。
语法：[ResultCode=]SQLConnect(ConnectionID, “ConnectString”);参数描述ConnectionID SQLConnct()产生的连接号ConnectString 连接语句ConnectString格式如下：“DSN=data source name [;attribute= value[;attribute = value]…”例子：组态王以sa身份登录（无密码）和名为wang的SQL Server中的pubs数据库连接[ResultCode=]SQLConnect(ConnectionID,“DSN=wang;DA TABASE=pubs;UID=sa; PWD=”)属性描述：SQLCreateT able以表格模板中定义的表格类型，在数据库中创建新表。
语法：[ResultCode=]SQLCreateTable(ConnectionID,TableName,TemplateName);参数描述ConnectionID SQLConnct()产生的连接号TableName 想要创建的数据库名TemplateName 表格模板名例子：下例创建一个名为kingview的新表，模板为table1SQLCreateTable(ConnectionID, “kingview”, “table1”)SQLSelect访问数据库，得到一个特定的选择集。
选择集中的记录可以由SQLFirst(), SQLNext(), 等函数访问。
语法：[ResultCode=]SQLSelect(ConnectionID, TableName, BindList, WhereExpr, OrderByExpr);参数描述ConnectionID SQLConnct()产生的连接号TableName 表格名称BindList 记录体WhereExpression 指定函数起作用行的条件注意：如果列名是字符串，表达式必须在单引号中。

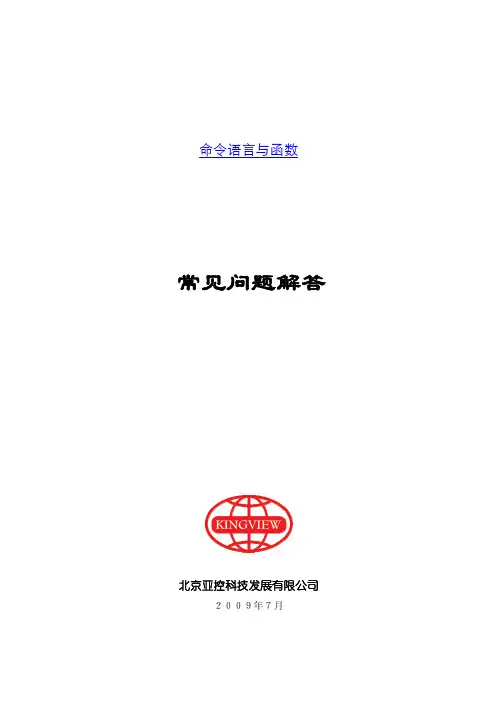

组态王教学-命令语言与函数解读
