机械设计基础(第1章)

在原有机械的基础上重新设计或进行局部改造。
一、设计机械零件的基本要求
工作可靠并且成本低廉;
零件的工作能力是指零件在一定的工作条件下抵抗可能出现的失效的能力，对载荷而言称为承载能力。
设计机械零件要注意以下几点：
（1）合理选择材料，降低材料费用；
（2）保证良好的工艺性，减少制造费用；
（3）尽量采用标准化、通用化设计，简化设计过程从而降低成本。
产品规划 设计任务书 原理方案设计 原理方案图 结构方案设计 总体布局设计 总装配图 施工设计 试制、实验、批 量生产、销售
由设计人员构思出多种可行方案进行分析比较，从中优选出一种方案。
设计结果以工程图及计算书的形式表达出来。
经过加工、安装及调试制造出样机，对样机进行试运行或在生产现场试用。
机械设计的内容与过程
市场调查 可行性研究 …… 功能分析 原理方案设计 …… 主参数匹配设计 主结构构形设计 …… 人机工程设计 外观设计 …… 产品部件设计 产品零件设计 …… 技术文档 样机试制 性能试验 定型批产 ……
使用功能要求 经济性要求 可靠性要求 劳动保护要求－操作方便、工作安全 造型美观、减少污染 其它专用要求
二、机械设计的基本要求
机械设计的基本要求

一部机器的质量基本上决定于设计质量，机器的设计阶段是决定机器好坏的关键。它是一个创造性的工作过程，同时也是一个尽可能多地利用已有的成功经验的工作。
§1.1 机械设计的基本要求 §1.2 机械设计的内容与过程 §1.3 机械零件的失效形式及设计计算准则 §1.4 机械零件的接触强度 §1.5 机械零件的标准化 §1.6 现代机械设计理论概述

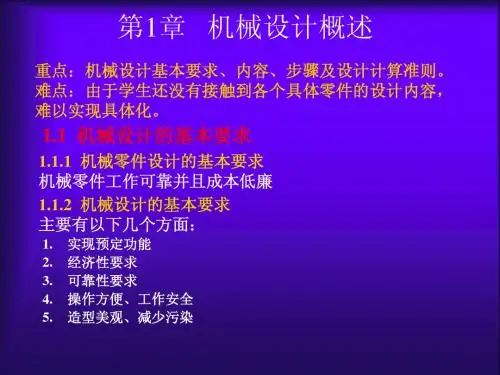

第1章 机械设计概述
1.1 机械设计的基本要求
机械设计包括以下两种设计:

两个以上的构件同时在一处用 回转副相连就构成复合铰链。
K个构件具有K-1个转动副.
• 2.局部自由度
与输出构件运动无关的自由度称 为局部自由度。
• 3.虚约束
• 对机构运动不起限制作用的重复约 束称为虚约束。
•
虚约束虽然对运动不起作用，
但有增加构件刚性、使构件受力均
衡等作用。
•
例题４ 例题５
局部自由度
2
2
2
2
1
1 1

Hale Waihona Puke 11(a) 1
2
2
1
2
2
运动副表示
2
1 (b) 1
2 1
2
a)
b) 构件表示
c)
2 构件分类: 1） 固定构件（机架）：用来支承运动构件的构件。 相对地面不动。 2）原动件（主动件）：运动规律已知的活动构件。如： 原动机，又称输入构件。 3）从动件：机构中随着原动件的运动而运动的其余活 动构件。其中输出预期运动规律的从动件称输出构件。
第1章 平面机构的自由度和速度分析
本章要解决问题 构件组合具有确定相对运动的条件是什么？ 怎样绘制机构运动简图。 何谓速度瞬心？速度瞬心有哪些用途？
基本要求 自由度、运动副、瞬心、复铰、局部自由度、虚约束； 能正确计算平面机构的自由度； 能绘制简单机械的机构运动简图；能正确判定瞬心。
重点 机构自由度的计算，机构运动简图绘制。 所有构件都在相互平行的平面内运动的机构称为平面机
• 瞬心数目 一个机构若有Ｎ个构件，则瞬心总数为
•
k=Ｎ(Ｎ-１)/２
瞬心位置 两构件相互接触 分为４种情况
• 三心定理 作平面运动的三构件的三瞬心必位于同一

运动简图绘制原则
简化原则
在保证能够准确表达机构运动情况的前提下， 尽量简化图形，突出重点。
清晰原则
图形应清晰易懂，符号、线条和标注应符合规 范。
完整性原则
应完整地表达机构的组成、运动传递关系和运动特性，不遗漏任何重要信息。
运动简图在机械设计中的应用
机构运动分析
通过运动简图可以直观地了解机 构的运动情况，包括速度、加速 度、位移等运动参数的变化规律。
凸轮机构运动简图绘制方法
选择视图平面 一般选择垂直于凸轮回转轴线的平面 作为视图平面
绘制凸轮轮廓线
根据凸轮的实际尺寸和形状，用实线 绘制出凸轮的注出 从动件的长度和位置
标注尺寸和参数
标注出凸轮的回转半径、基圆半径、 偏距等关键尺寸，以及从动件的位移、 速度、加速度等运动参数
机构运动简图绘制方
02
法
机构组成及运动副类型
机构组成
机构是由刚性构件通过运动副连接而成的系统。构件是机构 中的运动单元，可以是单一的整体，也可以是几个零件组成 的刚体。
低副
两构件通过面接触而构成的运动副。根据两构件的相对运动 形式，低副可分为转动副和移动副两种。
运动副类型
运动副是两构件直接接触并能产生相对运动的活动联接。根 据接触形式的不同，运动副可分为低副和高副两大类。
高副的表示
高副用一条通过接触点的公法线来表示，并在公法线上标注出接触点 的位置。
机构运动简图绘制步骤与实例
绘制步骤
1. 分析机构的组成和运动情况，确定机构的类型 和运动副的性质。
2. 选择适当的比例尺，绘制机构示意图，表示出 各构件的相对位置和尺寸关系。
机构运动简图绘制步骤与实例
3. 根据机构示意图，用规定的符号绘制机构运动简图，表示出各构件间的连接关系和相对运动情况。

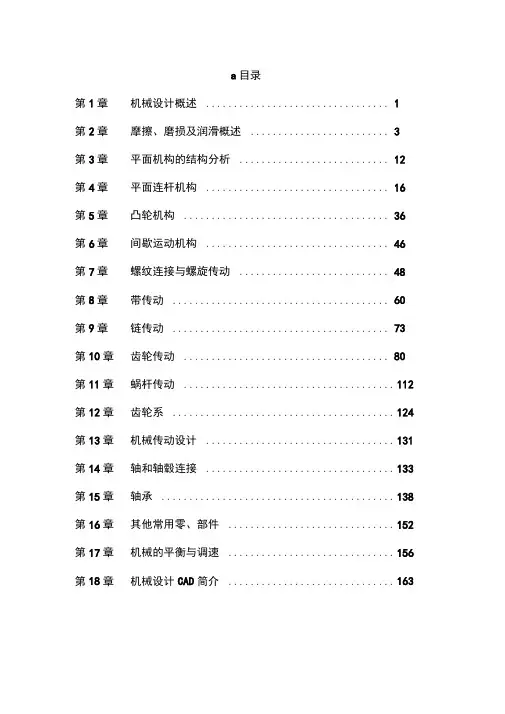

a目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第 2 章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。
