2020水利一级建造师思维导图及记忆口诀(勘测与设计)1F 水利水电工程勘测与设计1F 水利水电工程技术1F 测量仪器的使用常用测量仪器及其作用在水利水电工程勘测与设计中，常用的测量仪器包括全站仪、电子经纬仪、水准仪等。
全站仪主要用于进行水平角、垂直角和距离的测量，电子经纬仪主要用于测量地理位置，水准仪主要用于测量高程。
这些仪器的使用可以提高勘测与设计的精度和效率。
水利水电工程施工测量的要求在水利水电工程施工过程中，测量工作是不可或缺的。
为了保证施工的质量和进度，施工测量需要遵循一定的基础知识和要求。
其中，高程是一个重要的概念，黄海平均海面作为“1985国家高程基准”可以作为高程的参考。
此外，地图的比例尺和比例尺精度也是施工测量中需要考虑的因素。
施工放样的基本工作施工放样是施工测量的重要环节之一。
在开挖工程测量中，需要进行挖方放样和挖土放样；在立模与填筑放样中，需要进行基础放样、立柱放样、墙体放样、梁板放样等。
这些放样工作需要严格按照设计图纸进行，保证施工的准确性和安全性。
开挖工程测量在水利水电工程施工中，开挖工程测量是一个重要的环节。
开挖工程测量需要进行挖方放样和挖土放样，并进行深度和坡度的测量。
这些测量数据需要及时反馈给施工方，以便调整施工进度和质量。
立模与填筑放样【案例点】立模与填筑放样是水利水电工程施工过程中的重要环节。
在立模过程中，需要进行基础放样、立柱放样、墙体放样等；在填筑过程中，需要进行坝壳、心墙、斜墙的填筑放样。
这些放样工作需要按照设计图纸进行，保证施工的准确性和安全性。
施工期间的外部变形监测在水利水电工程施工过程中，外部变形监测是一个重要的环节。
外部变形监测可以及时发现工程变形情况，保证施工的安全性和质量。
外部变形监测主要包括地面沉降监测、裂缝监测、位移监测等。
竣工测量水利水电工程竣工测量是工程竣工之前必须完成的工作之一。
在竣工测量中，需要测绘建筑物的高程平面图或纵横断面图，以及进行边线测量并绘成图表。
1F411000水利水电工程勘测与设计1F410000 水利水电工程技术1F411011 测量仪器的使用一、常用测量仪器及其作用1F411012 水利水电工程施工测量的要求一、基础知识（一）高程黄海平均海面，称为“1985国家高程基准”。
（二）地图的比例尺及比例尺精度大比例尺：1：10000【万】；中比例尺：1：100000【十万】；小比例尺：1：250000、1：500000、1：1000000【百万】(记忆口诀：110(一般包小不包大，比例尺特例，包打）)二、施工放样的基本工作开挖工程测量三、立模与填筑放样【案例点】五、施工期间的外部变形监测六、竣工测量单项填筑工程竣工时，应测绘建筑物的高程平面图，或纵横断面图，其比例尺不应小于施工详图。
土、石坝在心墙、斜墙、坝壳填筑过程中，每上料二层，须进行一次边线测量并绘成图表为竣工时备用。
（五）测量误差1.误差产生的原因:（1）人的原因；（2）仪器的原因；（3）外界环境的影响。
2.误差的分类与处理原则 :可以分为系统误差、偶然误差和粗差三类。
系统误差：按一定规律变化；偶然误差：没有规律变化；粗差：粗心或受到干扰。
1F411013 水利水电工程地质与水文地质条件分析1F411020 水利水电工程设计1F411021 水利水电工程等级划分及工程特征水位一、水利水电工程等别划分1.注意点：对于综合利用的水利水电工程，如按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中的最高等别确定。
2.对拦河水闸、灌排泵站作为水利水电工程中的一个组成部分或单个建筑物时不再单独确定工程等别，作为独立项目立项建设时，其工程等别按照承担的工程任务、规模确定。
二、水工建筑物级别划分三、水利水电工程洪水标准1.一般规定（1）洪水标准，分为设计洪水标准和校核洪水标准两种情况。
（2）山区、丘陵地区永久性水工建筑物挡水高度＜15m,且水头差＜10m，按平原、滨海区标准定；平原、滨海区永久性水工建筑物挡水高度＞15m,且水头差＞10m，按山区、丘陵地区标准定（3）堤防、渠道上的闸、涵、泵站及其他建筑物的洪水标准，不应低于堤防、渠道的防洪标准，并应留有安全裕度。

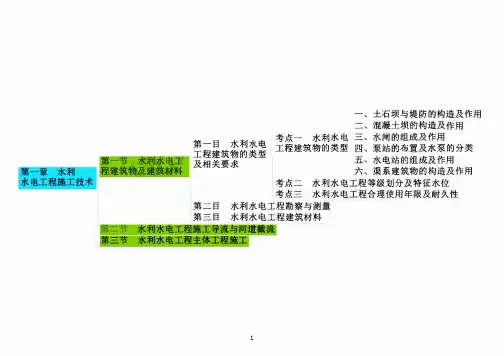

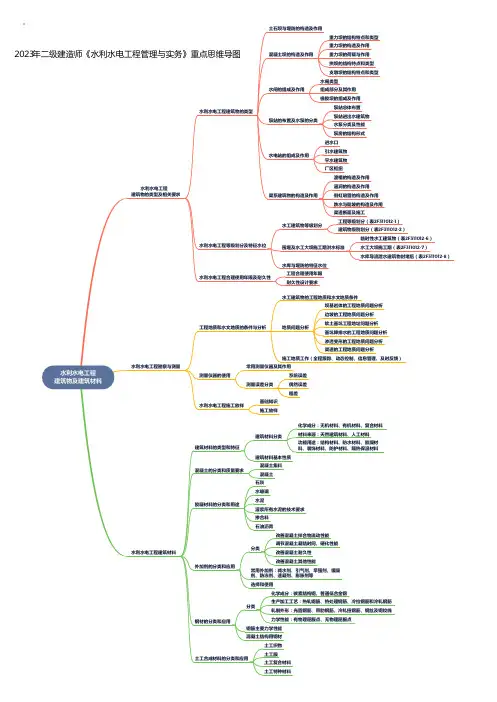

第一章水利水电工程施工技术1第一目水利水电第二节—水利水—电丁勹工程建筑物的类型程建筑物及建筑材料及相关要求一、土石坝与堤防的构造及作用二、混凝土坝的构造及作用考点一水利水电三、水闸的组成及作用工程建筑物的类型四、泵站的布置及水泵的分类五、水电站的组成及作用六、渠系建筑物的构造及作用考点二水利水电工程等级划分及特征水位考点三水利水电一工程合理使用年限及耐久性第二目水利水电工程勘察与测量卢第三节第三目水利水电工程建筑材氓｝永利水电工程施工导流与河道截流水利水电工程主体工程施工-L 按坝高分类：低坝、中坝(30m ,..._,70m)和高坝。
（一）土石坝的类型(1)均质坝。
2．辗压式土石坝(2)土质防渗体分区坝。
分黏土心墙坝、黏土斜墙坝(3)非土料防渗体坝。
一、土石坝与堤防的构造及作用l ．坝顶构造2．防渗体(1)土坝防渗体主要有心墙、斜墙、铺盖、截水墙等。
（二）土石坝的构造及作用3．护坡与坝坡排水4．坝体排水(l)排水设施—贴坡、棱体、褥垫、管式和综合式(2)反滤层（三）堤防的构造及作用l．主要依靠自身重量产生的抗滑力维持其稳定性。
（一）重力坝的结构特点和类型2．坝轴线一般为直线。
3．按坝体高度分为高坝、中坝(30m-70m)和低坝。
l ．坝顶构造12重力坝的防渗与排水设施(1)横缝二、混凝土坝的构造及作用（二）重力坝的构造及作用3．重力坝的分缝与止水(2)纵缝I (3)水平施工缝4．坝内廊道(1)基础灌浆廊道。
(2)坝体检修和排水廊道。
（三）重力坝的荷载与作用扬压力包括上浮—力及渗流压力。
（四）拱坝拱坝的结构特点拱坝的轴—线为弧—形。
（五）支墩坝可分为平板坝、连拱坝和大头坝。
三、水闸的组成及作用（一）水闸的类型(1)底板：分为平底板、低堰底板和反拱底板。
平底板可分为整体式和分离式两种。
1.闸室(2)闸墩(3)工作桥(4)胸墙：挡水，以减小闸门的高度。
（二）水闸的组成部分及其作用（1)铺盖（三）橡胶坝的组成及作用2．上游连接段(2)护底与护坡(3)上游翼墙(1)护坦（消力池）3．下游连接段(2)海漫与防冲槽(3)下游翼墙与护坡l．橡胶坝的类型2．橡胶坝的组成部分及作用l．泵站总体布置2．泵站进出水建筑物3．水泵的分类及性能四、泵站的布置及水泵的分类14．泵房的结构形式(1)按作用原理可分为叶片泵、容积泵和其他类型泵三大类。
