第5章常用车刀种类介绍车刀是应用最广的一种刀具，车刀按加工表面特征分：外圆车刀、车槽车刀、螺纹车刀、内孔车刀等，表5-1是常用车刀的形式及代号。

表5-2 常用车刀的形式及代号我们在第三章刀具的几何参数中，对刀具角度的测量及功能等进行了简单的分析，其实不同刀具的参数等的分析大致相同，所以在本章中我们不对所有刀具作一一分析，只对90 °外圆车刀、45°端面车刀、割断刀进行分析，并用ug立体图的形式展现出来，合其更直观，但于大家接受。

一. 90 °外圆车刀1.车刀的图示标注如图5-1所示，设车刀以纵向进给车外圆。

90 °外圆车刀主偏角kr=90 °，车刀切削平面的投影就是车刀俯视图，图中主切削刃与副切削刃处在同一平面上。

90 °外圆车刀也有三个刀面：前面、主后面及副后面（定义同第三章刀具的几何参数）。

在图上需要标注6个独立的角度：前角、主后角、副后角、主偏角、副偏角和刃倾角（定义同第三章刀具的几何参数）。

2.立体图动画展示90 °外圆车刀的结构特点（见Ug立体图1）3. 90 °外圆车刀的特点和功用90 °外圆车刀，又称偏刀。

常用的有焊接式和机夹式二种，常用的刀头材料为硬质合金现在焊接式车刀基本上还是以硬质合金为主（图5-2），机夹式己广泛采用涂层刀具，因为图层刀具耐磨性好，使用寿命长，切削加工性良好，所以是发展趋势。

图5-1 90 °外圆车刀几何角度图5-2 焊接式90 °外圆车刀90 °外圆车刀按进给方向不同分为左偏刀和右偏刀，我们最常用的是右偏刀。

右偏刀,由右向左进给。

用来车削工件的外圆、端面和台阶，它的主偏角较大，车削外圆时作用于工件的径向力小，不易出现将工件顶弯的现象，一般用于半精加工；左偏刀，由左向右进给，用于车削工件外圆和台阶，也用于车削外径较大而长度短的零件（盘类件）的端面。

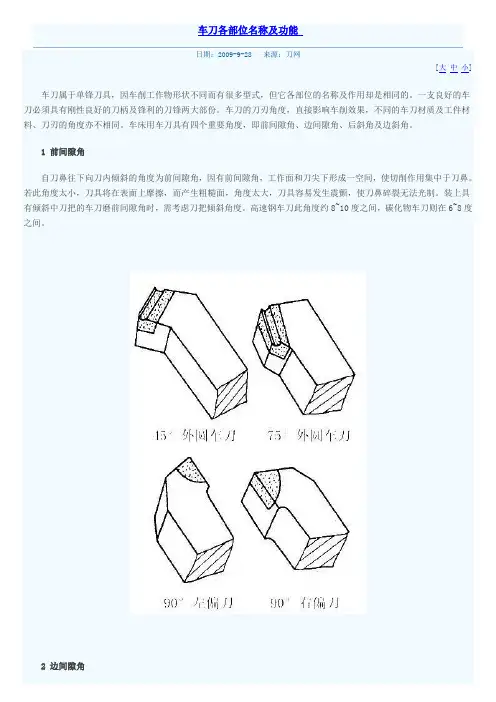

车刀各部位名称及功能日期：2009-9-28 来源：刀网[大中小]车刀属于单锋刀具，因车削工作物形状不同而有很多型式，但它各部位的名称及作用却是相同的。

一支良好的车刀必须具有刚性良好的刀柄及锋利的刀锋两大部份。

车刀的刀刃角度，直接影响车削效果，不同的车刀材质及工件材料、刀刃的角度亦不相同。

车床用车刀具有四个重要角度，即前间隙角、边间隙角、后斜角及边斜角。

1 前间隙角自刀鼻往下向刀内倾斜的角度为前间隙角，因有前间隙角，工作面和刀尖下形成一空间，使切削作用集中于刀鼻。

若此角度太小，刀具将在表面上摩擦，而产生粗糙面，角度太大，刀具容易发生震颤，使刀鼻碎裂无法光制。

装上具有倾斜中刀把的车刀磨前间隙角时，需考虑刀把倾斜角度。

高速钢车刀此角度约8~10度之间，碳化物车刀则在6~8度之间。

2 边间隙角刀侧面自切削边向刀内倾斜的角度为边间隙角。

边间隙角使工作物面和刀侧面形成一空间使切削作用集中于切削边提高切削效率。

高速钢车刀此角度约10~12度之间。

3 后斜角从刀顶面自刀鼻向刀柄倾斜的角度为后斜角。

此角度主要是在引导排屑及减少排屑阻力。

切削一般金属，高速钢车刀一般为8~16度，而碳化物车刀为负倾角或零度。

4 边斜角从刀顶面自切削边向另一边倾斜，此倾斜面和水平面所成角度为边斜角。

此角度是使切屑脱离工作物的角度，使排屑容易并获得有效之车削。

切削一般金属，高速钢车刀此角度大约为10~14度，而碳化物车刀可为正倾角也可为负倾角。

5 刀端角刀刃前端与刀柄垂直之角度。

此角度的作用为保持刀刃前端与工件有一间隙避免刀刃与工件磨擦或擦伤已加工之表面。

6 切边角刀刃前端与刀柄垂直之角度，其作用为改变切层的厚度。

同时切边角亦可改变车刀受力方向，减少进刀阻力，增加刀具寿命，因此一般粗车时，宜采用切边角较大之车刀，以减少进刀阻力，增加切削速度。

7 刀鼻半径刀刃最高点之刀口圆弧半径。

刀鼻半径大强度大，用于大的切削深度，但容易产生高频振动。

端面车刀及外圆车刀(45度车刀，90度车刀)的车削方法和图片2007-06-25 09:39一、车端面常用的端面车刀（弯头刀如图2 和偏刀如图1）和车端面的方法，如金工实习教材第160页所示。

对于既车外圆又车端面的场合，常使用弯头车刀和偏刀来车削端面。

弯头车刀是用主切削刃担任切削，适用于车削较大的端面。

偏刀从外向里车削端面，是用车外圆时的副切削刃担任切削，副切削刃的前角较小，切削不够轻里向外车削端面，便没有这个缺点，不过工件必须有孔才行。

常用端面车削时的几种情况如图6-15所示。

图6-15 车端面的常用车刀车端面时应注意以下几点：1）车刀的刀尖应对准工件中心，以免车出的端面中心留有凸台。

2）偏刀车端面，当背吃刀量较大时，容易扎刀。

背吃刀量a p的选择：粗车时a p=0.2mm～1mm，精车时a p＝0．05 mm～0.2mm。

3）端面的直径从外到中心是变化的，切削速度也在改变，在计算切削速度时必须按端面的最大直径计算。

4）车直径较大的端面，若出现凹心或凸肚时，应检查车刀和方刀架，以及大拖板是否锁紧。

为使车刀准确地横向进给，应将大溜板紧固在床身上，用小刀架调整切削深度。

5）端面质量要求较高时，最后一刀应由中心向外切削。

车端面的质量分析：1）端面不平，产生凸凹现象或端面中心留“小头”；原因时车刀刃磨或安装不正确，刀尖没有对准工件中心，迟到深度过大，车床有间隙拖板移动造成。

2）表面粗糙度差。

原因是车刀不锋利，手动走刀摇动不均匀或太快，自动走刀切削用量选择不当一、车外圆1．安装工件和校正工件安装工件的方法主要有用三爪自定心卡盘或者四爪卡盘、心轴等(详见6.8车床附件的使用)。

校正工件的方法有划针或者百分表校正(详见6.8车床附件的使用中图8－49)。

2．选择车刀车外圆可用图6－12所示的各种车刀。

直头车刀(尖刀)的形状简单，主要用于粗车外圆；弯头车刀不但可以车外圆，还可以车端面，加工台阶轴和细长轴则常用偏刀。
