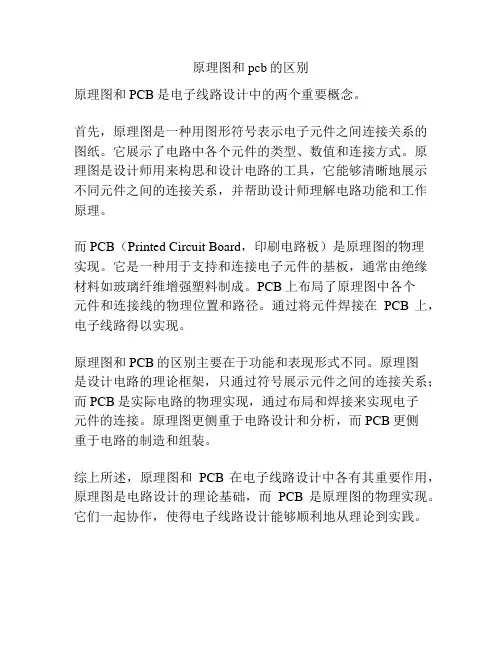

原理图和pcb的区别
原理图和PCB是电子线路设计中的两个重要概念。
首先,原理图是一种用图形符号表示电子元件之间连接关系的图纸。
它展示了电路中各个元件的类型、数值和连接方式。
原理图是设计师用来构思和设计电路的工具,它能够清晰地展示不同元件之间的连接关系,并帮助设计师理解电路功能和工作原理。
而PCB(Printed Circuit Board,印刷电路板)是原理图的物理
实现。
它是一种用于支持和连接电子元件的基板,通常由绝缘材料如玻璃纤维增强塑料制成。
PCB上布局了原理图中各个
元件和连接线的物理位置和路径。
通过将元件焊接在PCB上,电子线路得以实现。
原理图和PCB的区别主要在于功能和表现形式不同。
原理图
是设计电路的理论框架,只通过符号展示元件之间的连接关系;而PCB是实际电路的物理实现,通过布局和焊接来实现电子
元件的连接。
原理图更侧重于电路设计和分析,而PCB更侧
重于电路的制造和组装。
综上所述,原理图和PCB在电子线路设计中各有其重要作用,原理图是电路设计的理论基础,而PCB是原理图的物理实现。
它们一起协作,使得电子线路设计能够顺利地从理论到实践。
善求至善1.PADS2000,如何阅读本书,这是一本技术用的图书,也是一本可以日后参考用的的工具书。
所以如果配合上机,一边阅读.一边依照本书章节的内容,一一将各个指令实际操作试用过一遍。
最后将这些功能与观念联系起来,相信制作一块自己的电路板时一定不成问题。
PADS Softwart Inc.公司位于美国麻萨诸塞洲万宝路市,是一个国际著名的电子设计自动化(EDA: Eiectrnic Design Automation)软件厂商。
公司先后推出过产品PADS-Login.PADS2000. PADS-Work. PADS-Perform .PADS-POWERLogin和PADS-PowerPCB等主流产品。
更是受到广大用户的一致好评,其无与伦比的强大功和易于使用的特点使得PADS始终保持PCB(印刷电路板)设计和分析工具的领导地位,从而取得了业界著名的PCB设计工具领导者的声誊......2.OrCAD\Cdpture 是用“使用者”的角度来写的,这就是本书的最大特色,毕竟这是一部工具书,它的任务是教导使用的人能够快速的学会操作OrCAD\Cdpture,并且在遇到问题的同时,便可以在本书中找到答案。
PADS-PowerPCB和OrCAD\Cdpture可以说是“夫妻关系”,这两大软件的配合做用,使得PCB(印刷电路板)设计中得心应手,至善至美......本人在深圳使用这二大软件从事电子工程师设计工作二十余年,主要是从事音响类产品设计,设计的产品主要销售国外欧美市场,国内也有部分产品销售。
本人手上有B.移动硬盘等相对应的原理图和PCB文档,主要是有:PowerPCB-5.0. OrCAD\Cdpture-9.1这二大软件的安装程序和详细的使用工具书。
若有需求者可以提供一套完整的PCB设计资料来共同学习。
有意者请加QQ:706958588 不诚者勿扰!注明:电子电路网信息。
谢谢!我的选择.你的决策.将是双赢的起点。

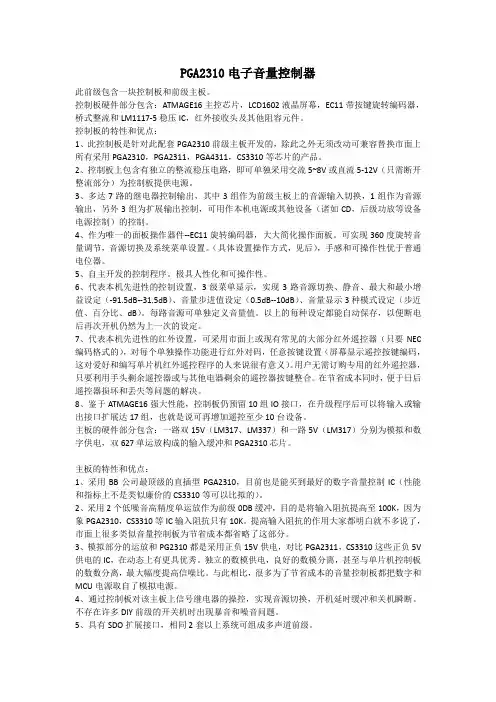

PGA2310电子音量控制器此前级包含一块控制板和前级主板。
控制板硬件部分包含:ATMAGE16主控芯片,LCD1602液晶屏幕,EC11带按键旋转编码器,桥式整流和LM1117-5稳压IC,红外接收头及其他阻容元件。
控制板的特性和优点:1、此控制板是针对此配套PGA2310前级主板开发的,除此之外无须改动可兼容替换市面上所有采用PGA2310,PGA2311,PGA4311,CS3310等芯片的产品。
2、控制板上包含有独立的整流稳压电路,即可单独采用交流5~8V或直流5-12V(只需断开整流部分)为控制板提供电源。
3、多达7路的继电器控制输出,其中3组作为前级主板上的音源输入切换,1组作为音源输出,另外3组为扩展输出控制,可用作本机电源或其他设备(诸如CD,后级功放等设备电源控制)的控制。
4、作为唯一的面板操作器件--EC11旋转编码器,大大简化操作面板。
可实现360度旋转音量调节,音源切换及系统菜单设置。
(具体设置操作方式,见后),手感和可操作性优于普通电位器。
5、自主开发的控制程序。
极具人性化和可操作性。
6、代表本机先进性的控制设置,3级菜单显示,实现3路音源切换、静音、最大和最小增益设定(-91.5dB--31.5dB)、音量步进值设定(0.5dB--10dB)、音量显示3种模式设定(步近值、百分比、dB)。
每路音源可单独定义音量值。
以上的每种设定都能自动保存,以便断电后再次开机仍然为上一次的设定。
7、代表本机先进性的红外设置,可采用市面上或现有常见的大部分红外遥控器(只要NEC 编码格式的),对每个单独操作功能进行红外对码,任意按键设置(屏幕显示遥控按键编码,这对爱好和编写单片机红外遥控程序的人来说很有意义)。
用户无需订购专用的红外遥控器,只要利用手头剩余遥控器或与其他电器剩余的遥控器按键整合。
在节省成本同时,便于日后遥控器损坏和丢失等问题的解决。
8、鉴于ATMAGE16强大性能,控制板仍预留10组IO接口,在升级程序后可以将输入或输出接口扩展达17组,也就是说可再增加遥控至少10台设备。
原理图及PCB 操作一.启动 Protel 99SE ,用自己的名字建立一个设计数据库文件,在设计数据库文件夹下用自己的名字建立一个原理图文档,在该文档中画出下图所示的波形发生器电路图,电路原理图如下所示:...用上图创建的网络表制作电路板,要求:(1)使用双面板,板框尺寸长3500mil,宽2000mil (2)采用插针式元件。
(3)镀铜过孔。
(4)焊盘之间允许走一根铜膜线。
(5)最小铜膜线走线宽度10mil ,电源地线的铜膜线宽度为20mil 。
(6)自动布置元件、自动布线,人工调整。
二. 试画下图所示的原理图电路。
要求(1)板框尺寸见电路板参考图2,不显标题栏、比例尺、图样,电路板不切角,不挖洞。
(2)使用双面板,采用插针式元件,镀铜过孔,焊盘之间允许走一根铜膜线。
(3)设置第一显示栅格为20mil ,第二显示栅格为500mil ;设置捕捉栅格X 方向为5mil 、Y 方向为5mil ;设置电气栅格的范围为4mil 。
(4)在电气板框左下角设置原点并显示,颜色为系统默认色,单层显示。
(5)最小铜膜线走线宽度10 mil ,电源地线的铜膜线宽度为20mil 。
(6)直接修改网络表,将RP1的10脚和J1的16脚连接在一起。
(7)要求画出原理图,建立网络表,自动布线、布置元件,人工调整。
参考电路板见图二。
...图一 :原理图图二:印制版参考图三、抄画电路原理图1、在指定硬盘的根目录下新建一个文件夹,文件夹以“专业”+“班级”+“学号”命名。
以自己名字的拼音首字母为设计文件名,将上机部分操作的结果放在该文件夹中。
例:考生陈大勇,D:\电子051班5号\CDY.ddb;2、在考生的设计文件下新建一个原理图子文件,文件名为sheet1.sch;3、按下图尺寸及格式画出标题栏,填写标题栏内文字(图中每小格单位为:10mil);4、按照附图一内容画图(要求对FOOTPRINT进行选择标注);5、将原理图生成网络表;保存文件。

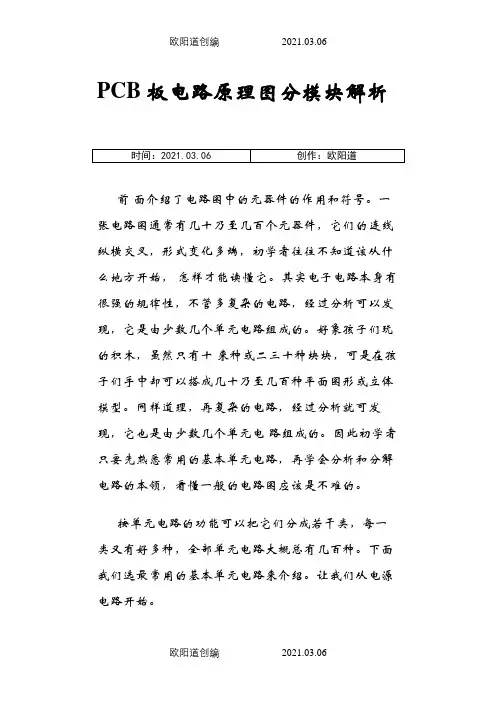

PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
