第1单元原理图库设计1.1 第1题【操作要求】1.建立新的原理图库文件：⚫在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK1。
⚫保存该步操作结果。
2.建立新的元件：⚫在SXK1库文件中建立如图1-01A所示的新元件，并将该新建立的元件命名为KSCH1-01。
⚫保存该步操作结果。
图1-01A 元件KSCH1-01⚫在SXK1库文件中建立如图1-01B所示的新元件，并将该新建立的元件命名为KSCH1-02。
⚫保存该步操作结果。
- - 1 - -图1-01B 元件KSCH1-023.放置库中元件：⚫在考生文件夹中新建原理图文件，命名为YLT-01。
⚫在原理图YLT-01中添加库元件KSCH1-01、KSCH1-02，元件标号依次为SA1-1、SB1-1。
⚫保存以上操作结果。
1.2 第2题【操作要求】1.建立新的原理图库文件：⚫在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK2。
⚫保存该步操作结果。
2.建立新的元件：⚫在SXK2库文件中建立如图1-02A所示的新元件，并将该新建立的元件命名为KSCH1-01。
⚫保存该步操作结果。
- - 2 - -图1-02A 元件KSCH1-01⚫在SXK2库文件中建立如图1-02B所示的新元件，并将该新建立的元件命名为KSCH1-02。
⚫保存该步操作结果。
图1-02B 元件KSCH1-02- 3 -3.放置库中元件：⚫在考生文件夹中新建原理图文件，命名为YLT-02。
⚫在原理图YLT-02中添加库元件KSCH1-01、KSCH1-02，元件标号依次为SA2-1、SB2-1。
⚫保存以上操作结果。
1.3 第3题【操作要求】1.建立新的原理图库文件：⚫在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK3。
⚫保存该步操作结果。
2.建立新的元件：⚫在SXK3库文件中建立如图1-03A所示的新元件，并将该新建立的元件命名为KSCH3-01。
第3单元原理图绘制与PCB板设计3.1 第1题【操作要求】1.原理图绘制：打开C:\电子专业人才PCB高级考试\ Y3-01文件，按照样图3-01A绘制原理图。
⚫按照样图3-01A摆放各元件，元件方向与大致位置要与样图3-01A一致。
⚫按照样图3-01A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、字形、颜色自由选择，大小（字号）为22。
⚫将原理图绘制结果保存到考生文件夹中，命名为GJ3-01。
【样图3-01A】2.PCB板设计：打开C:\电子专业人才PCB高级考试\ P3-01文件（与原理图元件对应的封装文件），以该封装文件为基础，按照要求设计PCB板。
⚫PCB形状、尺寸、安装孔位置不能作任何改动，若有改动则该项成绩按零分计算。
⚫PCB其它要求如表3-01所示。
3.2 第2题【操作要求】1.原理图绘制：打开C:\电子专业人才PCB高级考试\ Y3-02文件，按照样图3-02A绘制原理图。
⚫按照样图3-02A摆放各元件，元件方向与大致位置要与样图3-02A一致。
⚫按照样图3-02A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、字形、颜色自由选择，大小（字号）为20。
⚫将原理图绘制结果保存到考生文件夹中，命名为GJ3-02。
2.PCB板设计：打开C:\电子专业人才PCB高级考试\ P3-02文件（与原理图元件对应的封装文件），以该封装文件为基础，按照要求设计PCB板。
⚫PCB形状、尺寸、安装孔位置不能作任何改动，若有改动则该项成绩按零分计算。
⚫PCB其它要求如表3-02所示。
表3-023.3 第3题【操作要求】1.原理图绘制：打开C:\电子专业人才PCB高级考试\ Y3-03文件，按照样图3-03A绘制原理图。
⚫按照样图3-03A摆放各元件，元件方向与大致位置要与样图3-03A一致。
⚫按照样图3-03A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、字形、颜色自由选择，大小（字号）为16。

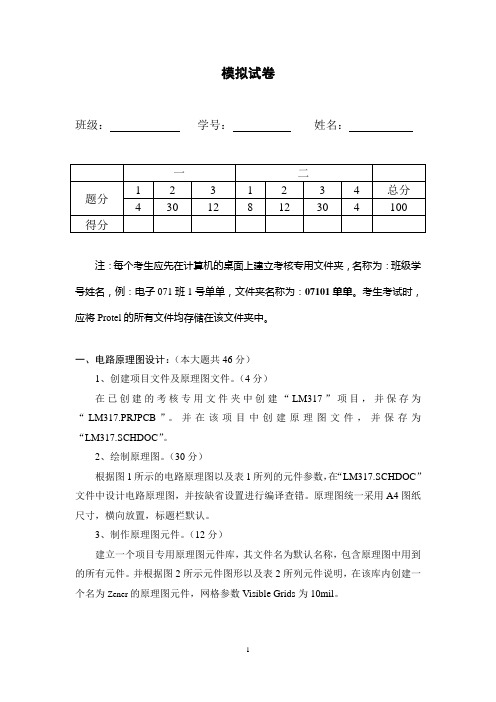

模拟试卷班级：学号：姓名：注：每个考生应先在计算机的桌面上建立考核专用文件夹，名称为：班级学号姓名，例：电子071班1号单单，文件夹名称为：07101单单。
考生考试时，应将Protel的所有文件均存储在该文件夹中。
一、电路原理图设计：（本大题共46分）1、创建项目文件及原理图文件。
（4分）在已创建的考核专用文件夹中创建“LM317”项目，并保存为“LM317.PRJPCB”。
并在该项目中创建原理图文件，并保存为“LM317.SCHDOC”。
2、绘制原理图。
（30分）根据图1所示的电路原理图以及表1所列的元件参数，在“LM317.SCHDOC”文件中设计电路原理图，并按缺省设置进行编译查错。
原理图统一采用A4图纸尺寸，横向放置，标题栏默认。
3、制作原理图元件。
（12分）建立一个项目专用原理图元件库，其文件名为默认名称，包含原理图中用到的所有元件。
并根据图2所示元件图形以及表2所列元件说明，在该库内创建一个名为Zener的原理图元件，网格参数Visible Grids为10mil。
二、印制电路板（PBC）设计：（本大题共54分）1、创建PCB文件。
（8分）采用手工规划电路板方法创建一个单面印制电路板（PCB）文件，并保存为“LM317.PCBDOC”。
该电路板外形尺寸为不大于2500 mil×2500 mil，物理边界在Mechanical1层绘制，与电气边界间距为50mil。
该电路板中所有元件（含自制元件）均采用直插式封装(Through-hole Components)。
2、创建PCB元件封装。
（12分）创建一个用户PCB项目元件封装库，包含PCB用到的所有封装，其文件名为“LM317.PCBLIB”。
在该库内根据图3中所示，创建一个元件封装，其元件封装名为SFM/T3。
图3中网格参数Visible Grid为100mil，焊盘尺寸为孔径1.2mm，X和Y尺寸为1.8mm，焊盘形状、编号及间距以图示为准，以上各封装均为直插形式。

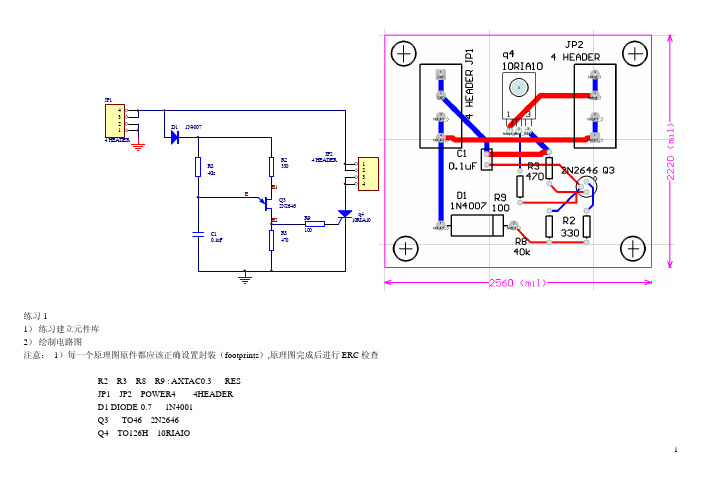

原理图练习题公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]练习一用Protel DXP绘制下列电路图1、建立一个存放文件的专用文件夹，命名为LXT2、建立一个工程文件和原理图文件3、电路图纸使用A4图纸,根据自己的需要设置系统参数练习二用Protel DXP绘制下列电路图1、立一个存放文件的专用文件夹，命名为LXT2、建立一个工程文件和原理图文件3、电路图纸使用A4图纸,根据自己的需要设置系统参数练习三电路如图下所示，试画出它的原理图。
（1）请进行电气规则检查（2）请做元件表（3）请做网络表C5练习四单片机电路如图下所示，试画出它的原理图。
（1）请进行电气规则检查（2）请做元件表（3）请做网络表VCCCAP练习五电路如图下所示，试画出它的原理图。
练习六试画与CPLD1032E的实验电路板配套的四线下载电缆板的原理图并设计成PCB电路板，要求：（1）使用双面板，板框尺寸为80mmX70mm,元件布置合理（2）采用插针式元件。
（3）镀铜过孔。
（4）焊盘之间允许走二根铜膜线。
（5）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。
（6）要求画出原理图、建立网络表、人工布置元件，自动布线。
注意：每一个原理图元件都应该正确的设置封装（FootPrint）原理图应该进行ERC检查，然后再形成元件表和形成网表。
注意在Design/Rules菜单中设置整板、电源和地线的线宽。
练习七 PC机并行口连接的A/D转换电路如下所示，试画出它的原理图，并将其设计成PCB电路板。
画好图后：（1）请进行电气规则检查（2）请做元件表（选择Report/Bill of Material）（3）请做网络表（选择Design/Create Netlist）（4）使用双面板，板框尺寸为80mmX70mm,元件布置合理（5）采用插针式元件。
（6）镀铜过孔。
（7）焊盘之间允许走二根铜膜线。

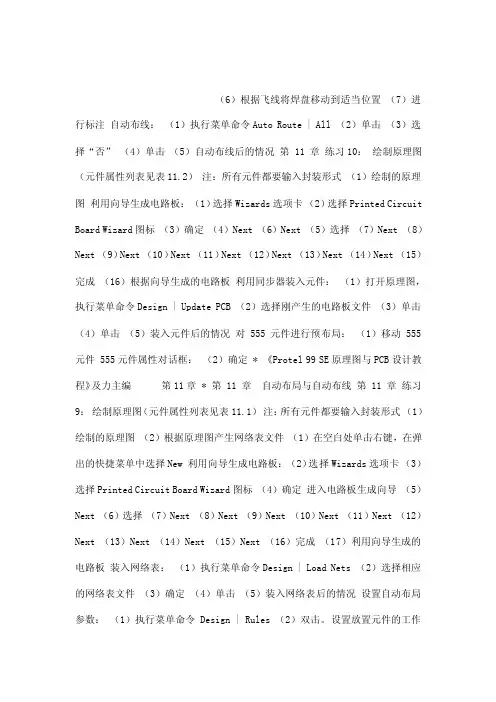

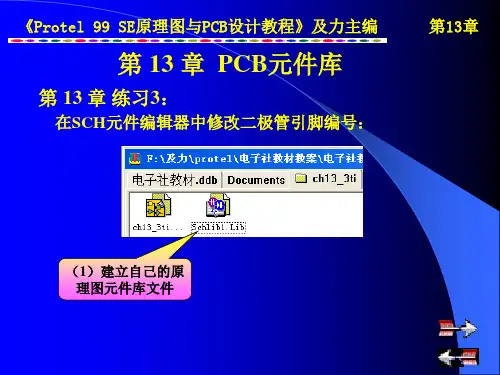

（6）根据飞线将焊盘移动到适当位置（7）进行标注自动布线：（1）执行菜单命令Auto Route | All （2）单击（3）选择“否”（4）单击（5）自动布线后的情况第 11 章练习10：绘制原理图（元件属性列表见表11.2）注：所有元件都要输入封装形式（1）绘制的原理图利用向导生成电路板：（1）选择Wizards选项卡（2）选择Printed Circuit Board Wizard图标（3）确定（4）Next （6）Next （5）选择（7）Next （8）Next （9）Next （10）Next （11）Next （12）Next （13）Next （14）Next （15）完成（16）根据向导生成的电路板利用同步器装入元件：（1）打开原理图，执行菜单命令Design | Update PCB （2）选择刚产生的电路板文件（3）单击（4）单击（5）装入元件后的情况对555元件进行预布局：（1）移动555元件 555元件属性对话框：（2）确定 * 《Protel 99 SE原理图与PCB设计教程》及力主编第11章 * 第 11 章自动布局与自动布线第 11 章练习9：绘制原理图（元件属性列表见表11.1）注：所有元件都要输入封装形式（1）绘制的原理图（2）根据原理图产生网络表文件（1）在空白处单击右键，在弹出的快捷菜单中选择New 利用向导生成电路板：（2）选择Wizards选项卡（3）选择Printed Circuit Board Wizard图标（4）确定进入电路板生成向导（5）Next （6）选择（7）Next （8）Next （9）Next （10）Next （11）Next （12）Next （13）Next （14）Next （15）Next （16）完成（17）利用向导生成的电路板装入网络表：（1）执行菜单命令Design | Load Nets （2）选择相应的网络表文件（3）确定（4）单击（5）装入网络表后的情况设置自动布局参数：（1）执行菜单命令Design | Rules （2）双击。

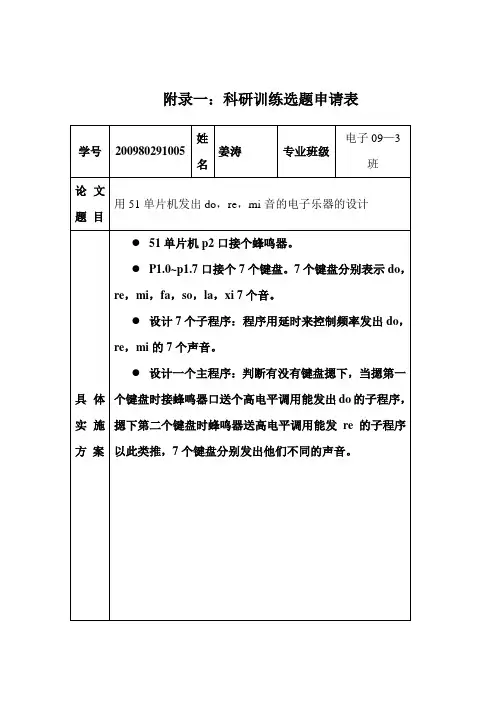

附录一：科研训练选题申请表
学号200980291005
姓
名姜涛专业班级
电子09—3
班
论文
题目
用51单片机发出do，re，mi音的电子乐器的设计
具体实施方案
●51单片机p2口接个蜂鸣器。
●P1.0~p1.7口接个7个键盘。
7个键盘分别表示do，re，mi，fa，so，la，xi 7个音。
●设计7个子程序：程序用延时来控制频率发出do，re，mi的7个声音。
●设计一个主程序：判断有没有键盘摁下，当摁第一个键盘时接蜂鸣器口送个高电平调用能发出do的子程序，摁下第二个键盘时蜂鸣器送高电平调用能发re的子程序以此类推，7个键盘分别发出他们不同的声音。
PCB设计应用工程师 B一、单选题（请将您认为的答案填在（）内，共20题，60分）1. 下面不属于元件安装方式的是【C】。
A．插入式安装工艺。
B．表面安装。
C．梁式引线法；D．芯片直接安装。
2．电磁干扰(EMI)指电路板发出的杂散能量或外部进入电路板的杂散能量【A】A．对B．错3．差模信号与差动信号相位差是【 B 】A．90ºB．180ºC．45ºD．270 º4．如果数字逻辑电路的频率达到或者超过45MHz，就称为高速电路【B】A．对B．错5．源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。
如果负载阻抗小于源阻抗，反射电压为负，反之，如果负载阻抗大于源阻抗，反射电压为正【 A 】A．对.B．错6．振铃可以通过适当的端接完全消除【 B 】A．对B．错7．布线时在条件允许的范围内，尽量加宽电源、地线宽度，它们的关系是：【 A 】A．地线＞电源线＞信号线B．地线＞信号线＞电源线C．电源线＞信号线＞地线D．电源线＞地线＞信号线8．电路板布线的时候尽量采用【A】折线布线。
A．45度B．90度C．180度D．圆弧9．使用Protel 99SE设计印刷电路板的整个过程可以【C】（1）电路原理图的基础上生成电路的网络表（2）印制电路板（PCB）的设计（3）电路原理图的设计A．（1）（2）（3）B．（1）（3）（2）C．（3）（1）（2）D．（3）（2）（1）10．数据库中删除文档，如果想要彻底删除一个文件，可以在按下“Delete”键之前按住【 C 】键不放。
A．ctrlB．altC．ShiftD．Tab11．“Grids”设定栏包括两个选项，“Snap”和“Visible”，其中“Snap”设定主要决定【】；“Visible”的设定只决定【 A 】A．光标位移的步长；实际显示的栅格的距离，不影响光标的移动和位置；B．实际显示的栅格的距离，不影响光标的移动和位置；光标位移的步长。
一、绘制封装号为DIP-8的元件封装
1、请同学们在D:\下新建用自己的名字命名的DDB文件，并在此设计数据库文件中新建一个元件封装子文件，文件名为PCBlib1.PcbLib；
2、绘制附图一的元件封装，要求按所给的封装名称对元件进行命名(尺寸标注的单位为mil，不需要将尺寸标注画在图中，将第1号焊盘设为参考点。
)；
3、保存。
附图一
二、绘制封装号为SFM-T3的元件封装
1、请同学们在刚才新建的文件名为PCBlib1. PcbLib的文件中作图；
2、绘制附图二所示元件封装图形（尺寸单位：mil，不要将尺寸标注画在图中），按图示封装号对元件进行命名；（焊盘大小：67×67，孔径43.3，将第1号焊盘设为参考点。
）
3、保存。
附图二
三、绘制封装号为SFM-T4的元件封装
1、请同学们在刚才新建的文件名为PCBlib1. PcbLib的文件中作图；
2、绘制附图三所示元件封装图形（尺寸单位：mil，可视栅格一为50mil，可视栅格二为100mil，不要将尺寸标注画在图中），按图示封装号对元件进行命名；（焊盘大小：67×67，孔径43.3，将第1号焊盘设为参考点。
）
3、保存。
附图三。
PCB板设计练习
要求：
一、三端稳压电源PCB板设计
1、创建工程文件和创建原理图文件，
工程文件名命名为：三端稳压电源PCB板设计.PrjPCB ,
原理图文件名为：三端稳压电源电路.SchDOC。
2、创建一个PCB文件，命名为：三端稳压电源PCB板.PcbDOC，根据下图所示电路，设计相应的PCB板。
3、三端稳压电源PCB板设计参考：
二、跑马灯PCB板设计
1、创建工程文件和创建原理图文件，
工程文件名命名为：跑马灯PCB板设计.PrjPCB ,
原理图文件名为：跑马灯电路.SchDOC。
2、创建一个PCB文件，命名为：跑马灯PCB板.PcbDOC，根据下图所示电路，设计相应的PCB板。
3、跑马灯PCB板设计参考：
三、打铃电路PCB板设计
1、创建工程文件和创建原理图文件，
工程文件名命名为：打铃电路PCB板设计.PrjPCB ,
原理图文件名为：打铃电路.SchDOC。
2、创建一个PCB文件，命名为：打铃电路PCB板.PcbDOC，根据下图所示电路，设计相应的PCB板。
3、打铃电路PCB板设计参考：
四、转换电路PCB板设计（双面板）
1、创建工程文件和创建原理图文件，
工程文件名命名为：转换电路PCB板设计.PrjPCB ,
原理图文件名为：转换电路.SchDOC。
2、创建一个PCB文件，命名为：转换电路PCB板.PcbDOC，根据下图所示电路，设计相应的PCB板。
3、转换电路PCB板设计参考：
五、显示电路PCB板设计（双面板）
1、创建工程文件和创建原理图文件，
工程文件名命名为：显示电路PCB板设计.PrjPCB ,
原理图文件名为：显示电路.SchDOC。
2、创建一个PCB文件，命名为：显示电路PCB板.PcbDOC，根据下图所示电路，设计相应的PCB板。
3、显示电路PCB板设计参考：。
