浪涌吸收器也叫过电压抑制器

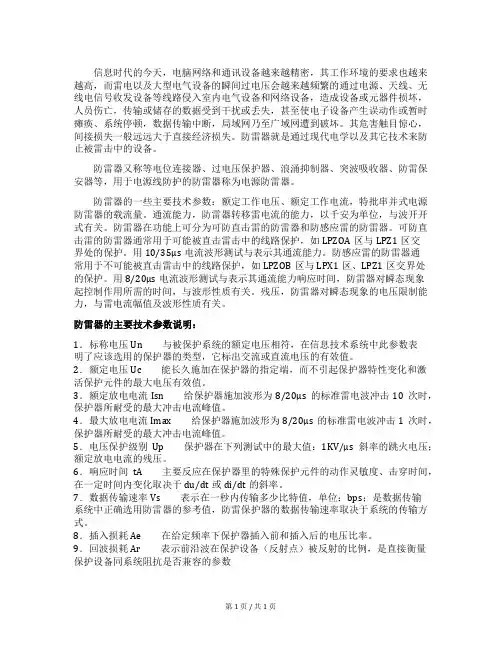

信息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。

其危害触目惊心，间接损失一般远远大于直接经济损失。

防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。

防雷器又称等电位连接器、过电压保护器、浪涌抑制器、突波吸收器、防雷保安器等，用于电源线防护的防雷器称为电源防雷器。

防雷器的一些主要技术参数：额定工作电压、额定工作电流，特批串并式电源防雷器的载流量。

通流能力，防雷器转移雷电流的能力，以千安为单位，与波开开式有关。

防雷器在功能上可分为可防直击雷的防雷器和防感应雷的防雷器。

可防直击雷的防雷器通常用于可能被直击雷击中的线路保护，如LPZOA区与LPZ1区交界处的保护。

用10/35μs电流波形测试与表示其通流能力。

防感应雷的防雷器通常用于不可能被直击雷击中的线路保护，如LPZOB区与LPX1区、LPZ1区交界处的保护。

用8/20μs电流波形测试与表示其通流能力响应时间，防雷器对瞬态现象起控制作用所需的时间，与波形性质有关。

残压，防雷器对瞬态现象的电压限制能力，与雷电流幅值及波形性质有关。

防雷器的主要技术参数说明：1．标称电压Un与被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

2．额定电压Uc能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

3．额定放电电流Isn给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

4．最大放电电流Imax给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

TVSS瞬态电压浪涌抑制器介绍1.前言：TVSS (Transient Voltage Surge Suppressor) 瞬态电压浪酒抑制器，或叫瞬态浪涌抑制器，用于低压配电系统中，通常由三级组成全面的保护。

TVSS是美国对高端浪涌保护设备(High tier SPD)的简称，美国TVSS与欧洲SPD相比最显著特点是响应快(即能应对高频脉冲);能够有效防护电磁脉冲对网络系统的破坏性干扰和损害，在美国主要用于(军工，超算，银行证券等高端服务器机房等)对数据业务抗高频干扰有较高要求的场合;作为美国领先的高科技产品，列入美国出口管制的高科技产品范畴。

2.瞬态浪涌产生的位置及原因突波(瞬间发生的高压)和瞬态尖峰浪酒(持续期为微秒～2ms的尖峰脉冲)会以下述三种形式串入用户供电系统中。

图1示出瞬态过电压图。

(1)产生于配电线路上，放电电流200～400kA，脉宽0.1～0.2ms的高压尖峰脉神，持续1～2s①打在电网上的直击雷②感应雷透过感应方式耦合到电子设备的电源线，控制讯号线或通讯线上;③高压线路的短路故障。

(2)于用户的供电系统中产生的工作浪涌，放电电流10kA，峰值电压最高达6000①高压变压器的投入或切除②大型电动机及水泵的启、停;③电焊机、电梯马达的运行;④补偿调整电容系统的调节;⑤重载可控硅负载的运行。

(3)产生于内部末端负载的瞬态浪涌，峰值电压可达5000V，放电电流几百安培数量级。

①复印机运行;②激光打印机开明;③继电器、开关、电磁阀、变频调速器引起的线路间干扰;④末端负载过流短路故障;⑤静电放电。

3.瞬态浪涌对设备的危害瞬态浪涌对负载可能产生的危害，分级为如下三种：(1)浪涌电压的峰值达到20kV数量级以上，强度冲击，产生下述危害。

①会对用户的设备立即造成灾害性不可恢复的直接经济损失;②整个系统停顿，如银行电脑服务停顿，移动电话通讯中止等间接经济损失。

(2)浪涌电压处于1.2～2.1kV数量级，中度冲击，产生下述危害：①造成用户设备中的某些部件被损坏或致其性能提前老化;②电子设备的线路板及元件烧毁。

浪涌抑制器工作原理
浪涌抑制器是一种电子设备，用于保护电路免受突发的电压浪涌或高压脉冲的影响。

它的工作原理基于以下几个关键组件和原理：
1. 电感器：浪涌抑制器中的电感器是一个线圈，由导电材料绕制而成。

当电流通过电感器时，它会产生一个磁场。

2. 电容器：电容器是由两个导体之间的绝缘介质隔开的两个电极。

当电压施加在电容器上时，它会储存电荷。

3. 可变电阻：可变电阻用于控制浪涌抑制器的电阻值，以便调节其对电流的阻尼。

工作原理如下：
1. 正常情况下，电流通过浪涌抑制器时，电感器会产生一个磁场，并将能量储存在其中。

2. 当突发的电压浪涌或高压脉冲通过抑制器时，它会导致电容器上的电压迅速上升。

3. 当电压上升到一个设定的临界值时，可变电阻会自动调节抑制器的电阻值，以增加电路的阻尼。

4. 增加的阻尼将减少浪涌电流的幅度，并将其分散到电路中其他部分，以保护其他电子元件。

5. 同时，电感器释放储存的能量，将其吸收或反射回电源线路，避免电压浪涌对电路产生损害。

综上所述，浪涌抑制器通过合理利用电感器、电容器和可变电阻的特性，可以有效地抑制电压浪涌和高压脉冲，保护电路免受损坏。

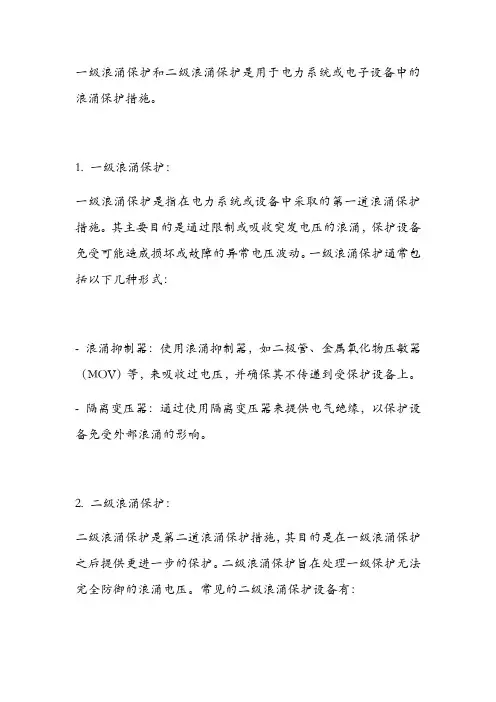

一级浪涌保护和二级浪涌保护是用于电力系统或电子设备中的浪涌保护措施。

1. 一级浪涌保护：
一级浪涌保护是指在电力系统或设备中采取的第一道浪涌保护措施。

其主要目的是通过限制或吸收突发电压的浪涌，保护设备免受可能造成损坏或故障的异常电压波动。

一级浪涌保护通常包括以下几种形式：
- 浪涌抑制器：使用浪涌抑制器，如二极管、金属氧化物压敏器（MOV）等，来吸收过电压，并确保其不传递到受保护设备上。

- 隔离变压器：通过使用隔离变压器来提供电气绝缘，以保护设备免受外部浪涌的影响。

2. 二级浪涌保护：
二级浪涌保护是第二道浪涌保护措施，其目的是在一级浪涌保护之后提供更进一步的保护。

二级浪涌保护旨在处理一级保护无法完全防御的浪涌电压。

常见的二级浪涌保护设备有：
- 浪涌保护器：使用专门设计的浪涌保护器，如避雷器、瞬态电压抑制器（TVS）等。

这些设备能够毫秒级地响应浪涌，将过电压引至地线或抵消电压峰值，以保护设备不受损害。

- 过滤器：通过安装滤波器来降低电源供应中的高频噪声和干扰，进而提供更好的浪涌保护。

一级和二级浪涌保护通常会相互配合使用，以提供全面的浪涌保护。

这两种保护措施的具体应用取决于具体设备的需求、环境条件和相关标准要求。

在电力系统和电子设备的设计和使用中，适当的浪涌保护是非常重要的，可以保证设备的正常运行和延长其寿命。

浪涌工作原理
浪涌工作原理是指在电气设备中，当遭受到电力过电压或电流冲击时，通过浪涌抑制器将过电压或过电流限制在一定范围内，保护设备免受损坏。

浪涌抑制器由浪涌电流保险丝、电闸和浪涌吸收器等组成。

具体而言，浪涌抑制器的工作原理包括以下几个步骤：
1. 检测：浪涌电流保险丝和电闸能够检测到过电压或过电流的存在，并迅速发出信号。

2. 断开：电闸会迅速打开，切断电路中的电流流动，以防止过电压或过电流的传导。

3. 吸收：浪涌吸收器作为电路的一部分，能够吸收过电压或过电流的能量。

它采用了特殊的材料和结构设计，能够迅速响应并吸收过电压或过电流的峰值。

4. 释放：一旦过电压或过电流消失，浪涌吸收器会自动释放并恢复正常的工作状态。

通过以上几个步骤，浪涌抑制器能够有效地保护电气设备免受过电压或过电流的损害。

它能够稳定电路中的电压和电流，保证设备的正常运行，并提高设备的寿命。

浪涌抑制器在各种电气设备中广泛应用，如电子设备、通信设备、家用电器等。

浪涌电压抑制器的应用[摘要]文章结合我国居民信息设备需求的不断增长，阐述了现代住宅居民信息设备瞬态过电压保护的设计原则和浪涌电压抑制器件的分类，重点论述了硅瞬变吸收二极管的特性、参数及其工程选用原则。

[关键词]设计原则 TVS 特性参数工程应用１设计原则对于家居信息系统的保护除了做好常规的防雷设施和处理好接地问题外，还应在信息家电的电源端加装相应的过电压保护装置，以消除电网浪涌、雷电感应电压、设备切换等意外事件对信息家电设备的冲击和毁坏。

要求进入信息家电内的电源线、信号线应通过防雷、防过压处理，并将设备外壳、室内的金属门、窗、管道等进行等电位处理。

信息家电设备雷电过电压及电磁干扰防护是保护通信线路、设备及人身安全的重要技术手段和确保通信线路、设备运行不受干扰必不可缺少的技术环节。

信息网络过电压保护必须运用电磁兼容原理将计算机网络局部的防护归结到整体的雷电过电压保护。

网络设备所处的建筑物作为一个欲保护的空间区域，从电磁兼容的角度出发，可由外到内分为几个雷电保护区，现已规定出各部分空间不同的雷电磁脉冲（ＬＥＭＰ）的严重程度。

根据雷电保护区的划分要求，建筑物外部是直击雷区域，在这个区域内的设备最容易遭受损害，危险性最高，是暴露区，为０区；建筑物内部所处的位置为非暴露区可将其分为１区、２区，越往内部，危险程度越低，雷电过电压对内部电子设备的损害主要是沿线路引入。

保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成屏蔽层。

电气通道以及金属管则必须通过这些界面，穿过各级雷电保护区的金属构件在每一穿过点做等电位联结。

２浪涌电压抑制器件浪涌电压抑制器件基本上可以分为两大类。

第一种类为橇棒（ＣｒｏｗＢａｒ）器件，其主要特点是器件击穿后的残压很低，因此不仅有利于浪涌电压的迅速泄放，而且使功耗大大降低。

另外，该类型器件的漏电流小，器件极间电容量小，所以对线路影响很小。

常用的撬棒器件包括气体放电管、气隙型浪涌保护器、硅双向对称开关（ＣＳＳＰＤ）等。

吸收浪涌电压的电路1. 引言在电力系统中，浪涌电压是一种瞬态过电压，由于突发事件（如雷击、开关操作等）引起。

浪涌电压的高峰值和短暂持续时间可能对电子设备和系统造成损坏或故障。

为了保护设备免受这种过电压的影响，需要使用吸收浪涌电压的电路。

本文将介绍吸收浪涌电压的原理和常见的吸收浪涌电压的电路设计。

2. 吸收浪涌电压的原理吸收浪涌电压的原理是利用元件在过电压状态下具有非线性特性，其阻抗随着作用于它上面的电流或电压而变化。

当正常工作时，元件具有较高的阻抗，可以保证正常工作；当出现过大的浪涌电流或过高的浪涌电压时，元件会迅速降低其阻抗，从而将过大的能量吸收并分散掉。

常见用于吸收浪涌电压的元件包括：•二极管：二极管具有单向导电性，当正向电压施加在二极管上时，其阻抗较小，可以吸收过大的电流；当反向电压施加在二极管上时，其阻抗较大，可以保证正常工作。

•金属氧化物压敏电阻（MOV）：MOV是一种非线性电阻器件，在正常工作状态下具有较高的电阻值，但当超过特定电压时，其阻抗会迅速降低。

•瞬态电压抑制器（TVS）：TVS是一种专门用于吸收瞬态过电压的元件，具有快速响应和高能量吸收能力。

3. 吸收浪涌电压的常见电路设计3.1 单向浪涌保护回路单向浪涌保护回路是最简单和最常见的吸收浪涌电压的电路设计。

它由一个二极管和一个继电器组成。

当正常工作时，继电器处于闭合状态，二极管处于反向偏置状态。

当出现过大的浪涌电压时，二极管会变为导通状态，并将过大的能量吸收掉，保护被保护设备。

3.2 双向浪涌保护回路双向浪涌保护回路可以同时吸收正向和反向的浪涌电压。

它由两个二极管和一个继电器组成。

当正常工作时，继电器处于闭合状态，两个二极管都处于反向偏置状态。

当出现过大的正向或反向浪涌电压时，对应的二极管会变为导通状态，并将过大的能量吸收掉。

3.3 使用MOV的浪涌保护回路使用MOV的浪涌保护回路是一种常见且有效的设计。

它由一个MOV、一个继电器和一个熔断器组成。

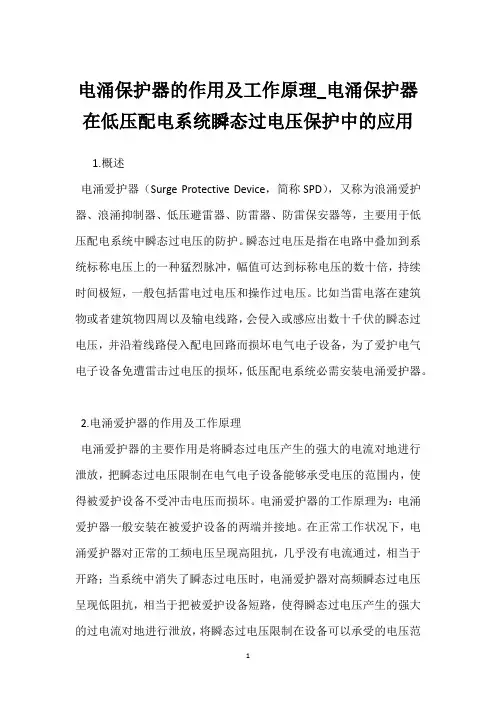

电涌保护器的作用及工作原理_电涌保护器在低压配电系统瞬态过电压保护中的应用1.概述电涌爱护器（Surge Protective Device，简称SPD），又称为浪涌爱护器、浪涌抑制器、低压避雷器、防雷器、防雷保安器等，主要用于低压配电系统中瞬态过电压的防护。

瞬态过电压是指在电路中叠加到系统标称电压上的一种猛烈脉冲，幅值可达到标称电压的数十倍，持续时间极短，一般包括雷电过电压和操作过电压。

比如当雷电落在建筑物或者建筑物四周以及输电线路，会侵入或感应出数十千伏的瞬态过电压，并沿着线路侵入配电回路而损坏电气电子设备，为了爱护电气电子设备免遭雷击过电压的损坏，低压配电系统必需安装电涌爱护器。

2.电涌爱护器的作用及工作原理电涌爱护器的主要作用是将瞬态过电压产生的强大的电流对地进行泄放，把瞬态过电压限制在电气电子设备能够承受电压的范围内，使得被爱护设备不受冲击电压而损坏。

电涌爱护器的工作原理为：电涌爱护器一般安装在被爱护设备的两端并接地。

在正常工作状况下，电涌爱护器对正常的工频电压呈现高阻抗，几乎没有电流通过，相当于开路；当系统中消失了瞬态过电压时，电涌爱护器对高频瞬态过电压呈现低阻抗，相当于把被爱护设备短路，使得瞬态过电压产生的强大的过电流对地进行泄放，将瞬态过电压限制在设备可以承受的电压范围内，从而使设备得到爱护。

3.电涌爱护器的主要参数电涌爱护器对地泄放雷电流时，必需平安地完成，不造成电涌爱护器本身损坏。

电涌爱护器需要长期接入在被爱护回路中，这就要求电涌爱护器在长期工作电压作用下应当不劣化、损坏、断开，更不能短路使被爱护电路中断工作。

为满意以上要求应掌握一下几个技术参数。

（1）电压爱护水平。

通常电压爱护水平越低，爱护效果越好。

（2）通流容量。

通常通流容量越高，雷电下平安性越好。

但是通流容量越大，电涌爱护器的电压爱护水平和价格也就越高。

（3）最大持续运行电压。

最大持续运行电压是指可持续加在电涌爱护器，并且电涌爱护器还可以正常工作的最大方均根电压。

浪涌保护器设计原理、特性、运用范畴 设计原理 在最常见的浪涌保护器中，都有一个称为金属氧化物变阻器（Metal Oxide V aristor，MOV）的元件，用来转移多余的电压。

如下图所示，MOV将火线和地线连接在一起。

MOV由三部分组成：中间是一根金属氧化物材料，由两个半导体连接着电源和地线。

这些半导体具有随着电压变化而改变的可变电阻。

当电压低于某个特定值时，半导体中的电子运动将产生极高的电阻。

反之，当电压超过该特定值时，电子运动会发生变化，半导体电阻会大幅降低。

如果电压正常，MOV会闲在一旁。

而当电压过高时，MOV可以传导大量电流，消除多余的电压。

随着多余的电流经MOV转移到地线，火线电压会恢复正常，从而导致MOV的电阻再次迅速增大。

按照这种方式，MOV仅转移电涌电流，同时允许标准电流继续为与浪涌保护器连接的设备供电。

打个比方说，MOV的作用就类似一个压敏阀门，只有在压力过高时才会打开。

另一种常见的浪涌保护装置是气体放电管。

这些气体放电管的作用与MOV相同——它们将多余的电流从火线转移到地线，通过在两根电线之间使用惰性气体作为导体实现此功能。

当电压处于某一特定范围时，该气体的组成决定了它是不良导体。

如果电压出现浪涌并超过这一范围，电流的强度将足以使气体电离，从而使气体放电管成为非常良好的导体。

它会将电流传导至地线，直到电压恢复正常水平，随后它又会变成不良导体。

这两种方法都是采用并联电路设计——多余的电压从标准电路流入另一个电路。

有几种浪涌保护器产品使用串联电路设计抑制电涌——它们不是将多余的电流分流到另一条线路，而是通过降低流过火线的电量。

基本上说，这些抑制器在检测到高电压时会储存电能，随后再逐渐释放它们。

制造这种保护器的公司解释说该方法可以提供更好的保护，因为它反应速度更快，并且不会向地线分流，但另一方面，这种分流可能会干扰建筑物的电力系统。

抑制二极管：抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的最末几级保护元件。

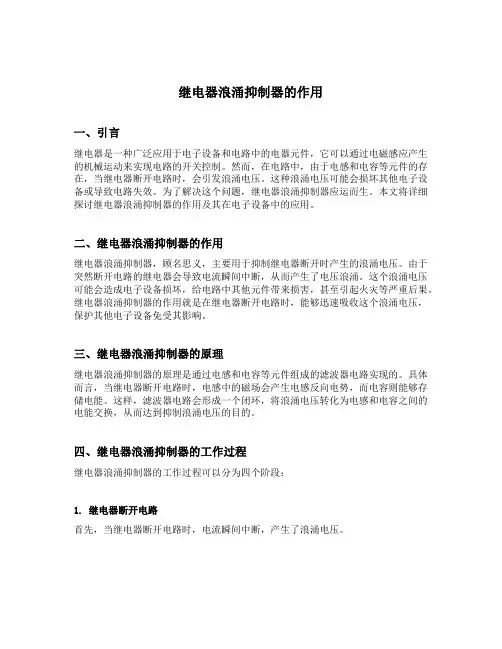

继电器浪涌抑制器的作用一、引言继电器是一种广泛应用于电子设备和电路中的电器元件，它可以通过电磁感应产生的机械运动来实现电路的开关控制。

然而，在电路中，由于电感和电容等元件的存在，当继电器断开电路时，会引发浪涌电压。

这种浪涌电压可能会损坏其他电子设备或导致电路失效。

为了解决这个问题，继电器浪涌抑制器应运而生。

本文将详细探讨继电器浪涌抑制器的作用及其在电子设备中的应用。

二、继电器浪涌抑制器的作用继电器浪涌抑制器，顾名思义，主要用于抑制继电器断开时产生的浪涌电压。

由于突然断开电路的继电器会导致电流瞬间中断，从而产生了电压浪涌。

这个浪涌电压可能会造成电子设备损坏，给电路中其他元件带来损害，甚至引起火灾等严重后果。

继电器浪涌抑制器的作用就是在继电器断开电路时，能够迅速吸收这个浪涌电压，保护其他电子设备免受其影响。

三、继电器浪涌抑制器的原理继电器浪涌抑制器的原理是通过电感和电容等元件组成的滤波器电路实现的。

具体而言，当继电器断开电路时，电感中的磁场会产生电感反向电势，而电容则能够存储电能。

这样，滤波器电路会形成一个闭环，将浪涌电压转化为电感和电容之间的电能交换，从而达到抑制浪涌电压的目的。

四、继电器浪涌抑制器的工作过程继电器浪涌抑制器的工作过程可以分为四个阶段：1. 继电器断开电路首先，当继电器断开电路时，电流瞬间中断，产生了浪涌电压。

2. 浪涌电压传导到继电器浪涌抑制器接下来，浪涌电压会通过电路传导到继电器浪涌抑制器。

3. 继电器浪涌抑制器吸收浪涌电压继电器浪涌抑制器会利用滤波器电路的原理，迅速吸收浪涌电压，并将其转化为电感和电容之间的电能交换。

4. 保护其他电子设备最后，继电器浪涌抑制器成功抑制了浪涌电压，保护了其他电子设备免受其影响。

五、继电器浪涌抑制器的应用继电器浪涌抑制器广泛应用于各类电子设备和电路中。

以下是其中一些典型应用场景：1. 动力系统在动力系统中，继电器浪涌抑制器能够保护发电机和变压器等关键设备，防止浪涌电压对其造成损坏。
