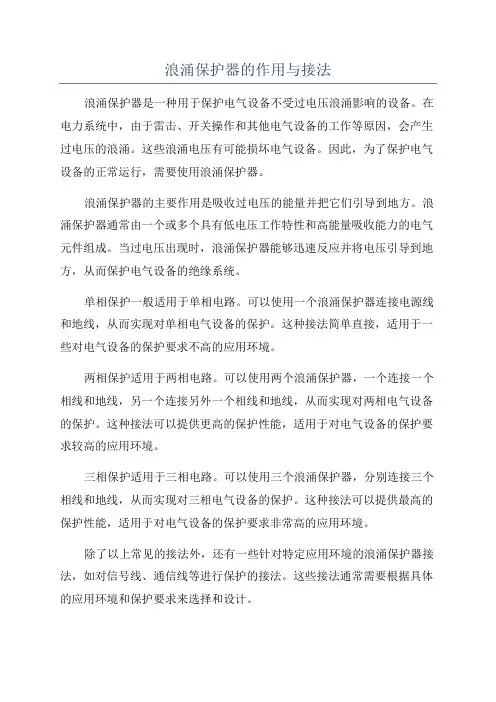

浪涌保护器的作用与接法
浪涌保护器是一种用于保护电气设备不受过电压浪涌影响的设备。
在电力系统中，由于雷击、开关操作和其他电气设备的工作等原因，会产生过电压的浪涌。
这些浪涌电压有可能损坏电气设备。
因此，为了保护电气设备的正常运行，需要使用浪涌保护器。
浪涌保护器的主要作用是吸收过电压的能量并把它们引导到地方。
浪涌保护器通常由一个或多个具有低电压工作特性和高能量吸收能力的电气元件组成。
当过电压出现时，浪涌保护器能够迅速反应并将电压引导到地方，从而保护电气设备的绝缘系统。
单相保护一般适用于单相电路。
可以使用一个浪涌保护器连接电源线和地线，从而实现对单相电气设备的保护。
这种接法简单直接，适用于一些对电气设备的保护要求不高的应用环境。
两相保护适用于两相电路。
可以使用两个浪涌保护器，一个连接一个相线和地线，另一个连接另外一个相线和地线，从而实现对两相电气设备的保护。
这种接法可以提供更高的保护性能，适用于对电气设备的保护要求较高的应用环境。
三相保护适用于三相电路。
可以使用三个浪涌保护器，分别连接三个相线和地线，从而实现对三相电气设备的保护。
这种接法可以提供最高的保护性能，适用于对电气设备的保护要求非常高的应用环境。
除了以上常见的接法外，还有一些针对特定应用环境的浪涌保护器接法，如对信号线、通信线等进行保护的接法。
这些接法通常需要根据具体的应用环境和保护要求来选择和设计。
总的来说，浪涌保护器在电气系统中起到了保护电气设备不受过电压浪涌影响的作用。
通过适当的接法选择和设置，能够有效地保护电气设备的安全运行。
浪涌保护器(SPD)上端的断路器或熔断器的选择浪涌保护器（spd）上端的断路器或熔断器的选择2021-02-1608:21:42|分类：电气|标签：|字号大中小订阅浪涌保护器后备维护元件可以使用熔断器和小型断路器或塑壳断路器，与spd协调后，应当可以维护在额定电涌电流促进作用时，后备维护元件不动作，确保电涌电流的正常A3C，同时其促进作用在两支路上的残压ur高于用电设立备的保护水平up。
以保证系统及用电设备安全。
具体的选用可参见下表：放电（冲出）电流熔断器额定电流a断路器额定电流a备注5ka（8/10）32gg6c型15ka（8/10）40gg10c型20ka（8/10）50gg16c型30ka（8/10）63gg25c型40ka（8/10）100gg40c型60ka（8/10）160gg100c型25ka（10/350）250gg采用塑壳断路器35ka（10/350）315gg施耐德常用技术问题解答50ka(10/350)断路器为160ans160ntm-d35ka(10/350)断路器为125anc125hc65ka(8/20)100ka断路器为50ac65-nc100c40ka(8/20)断路器为20ac65c8~20ka(8/20)断路器为10ac65c浪涌保护器上端开关或熔断器选择方法：根据（浪涌保护器的最小保险丝强度a）和（所互连配电线路最小供电电流b）来确定（开关或熔断器的断路电流c）。
确认方法：当：b>a时c小于等于a当：b＝a时c小于a或不安装c当：b浪涌保护器前加设熔断器与否合理？？本人曾经做过一个工程进线的低压配电柜加设了浪涌保护器，浪涌保护器的前面加设了断路器，本人就不太明白既然起保护作用，就该时时刻刻起保护作用，为什么加设断路器？现在本人搞的一个工程居然在浪涌保护器前面设置了熔断器（没有断路器），本人也不明白，熔断器不是电流很大时ERM吗，ERM了还起至什么维护促进作用？？恳请高手给予指点，不胜感激。

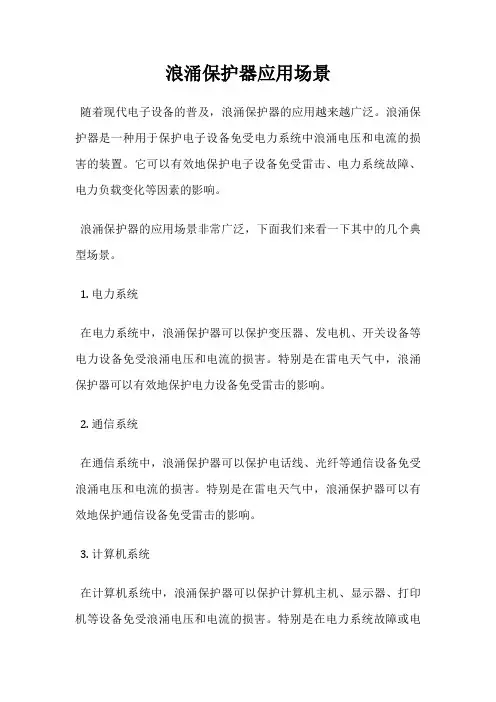

浪涌保护器应用场景
随着现代电子设备的普及，浪涌保护器的应用越来越广泛。
浪涌保护器是一种用于保护电子设备免受电力系统中浪涌电压和电流的损害的装置。
它可以有效地保护电子设备免受雷击、电力系统故障、电力负载变化等因素的影响。
浪涌保护器的应用场景非常广泛，下面我们来看一下其中的几个典型场景。
1. 电力系统
在电力系统中，浪涌保护器可以保护变压器、发电机、开关设备等电力设备免受浪涌电压和电流的损害。
特别是在雷电天气中，浪涌保护器可以有效地保护电力设备免受雷击的影响。
2. 通信系统
在通信系统中，浪涌保护器可以保护电话线、光纤等通信设备免受浪涌电压和电流的损害。
特别是在雷电天气中，浪涌保护器可以有效地保护通信设备免受雷击的影响。
3. 计算机系统
在计算机系统中，浪涌保护器可以保护计算机主机、显示器、打印机等设备免受浪涌电压和电流的损害。
特别是在电力系统故障或电
力负载变化时，浪涌保护器可以有效地保护计算机设备免受电力系统的影响。
4. 家庭电器
在家庭电器中，浪涌保护器可以保护电视机、空调、冰箱等电器设备免受浪涌电压和电流的损害。
特别是在雷电天气中，浪涌保护器可以有效地保护家庭电器免受雷击的影响。
浪涌保护器的应用场景非常广泛，它可以保护各种电子设备免受浪涌电压和电流的损害，从而延长设备的使用寿命，提高设备的可靠性。
因此，在选择电子设备时，我们应该考虑到浪涌保护器的应用，以保证设备的安全和稳定运行。
低压配电系统电涌保护器（SPD）保护模式简介一、电涌保护器（SPD）用以限制瞬时过电压和泄放电涌电流的电器，它至少应包括一种非线性元件。
在一般平时的项目中也称“电涌保护器”、“浪涌保护器”、“浪涌防护器”、“防雷器”、“避雷器”等。
二、电涌保护器（SPD）保护模式的概念根据《低压配电设计规范》（GB50054-95）规定，低压配电供电系统的接地型式可分为：TN-S系统（三相五线）、TN-C系统（三相四线）、TN-C-S 系统（由三相四线改为三相五线）、IT系统（三相三线）和TT系统（三相四线，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极与电源接地极无电气联系）。
电涌保护器（SPD）可连接在L（相线/火线）、N（中性线/零线）、PE （保护线/地线）间，如L-L、L-N、L-PE、N-PE，这些连接方式称为保护模式。
SPD的保护模式与供电系统的接地型式有关，目前，低压配电供电系统通常有3种SPD保护模式：共模保护模式、“3+1”保护模式、全保护模式，其中前两种保护模式较为常用。
三相星形接地中的保护方式三、电涌保护器（SPD）共模保护模式（L-PE，N-PE）共模保护模式是将电源L（相线）、N（中性线）分别与PE（保护地）线之间安装相同型号的SPD模块，把雷电（或感应电）能量泄放到地，限制对地瞬态过电压的幅值，以防护设备对地的绝缘。
共模模式的电涌保护器（SPD）对共模（MC）过电压可进行有效防护，即带电导体（L或N）与保护接地（PE）之间的过电压。
对带电导体之间产生的差模过电压未进行防护，如L-L之间，L-N之间的过电压。
四、电涌保护器（SPD）“3+1” 保护模式（L-N，N-PE）在某些供电系统下，共模保护的电涌保护器（SPD）有可能使SPD的电压保护水平失真，即产品的实际保护水平比产品说明上的保护水平要差。
如在TT 接地系统：GB50057-94（2000版）标准规定，L-N接三片抑制模块，能有效的拦截相线浪涌电压，当雷电浪涌使SPD导通放电时，巨大的涌流瞬间流向N线，使N线电位上升，所以必须给N线提供一个放电电流通道。
欧雷克I级电涌保护器（Surge Protection Device,简称SPD ）(又称防雷器、避雷器、浪涌保护器、过压保护器)，适用于交流380V （50Hz/60Hz ）及以下的TN-S、TN-C-S、TT、IT等供电系统因雷击而产生的电磁脉冲（EMP ）保护，用于雷击区域的LPZ OA或LPZB区与LPZ1区交界处，其设计依据符合GB18802.1，IEC61643-1技术标准。
交流电源电涌保护器(SPD)技术说明书产品介绍防雷器技术参数1、可选遥信端子报警功能，便于远程报警监控。
2、最高可承受100KA(8/20μs)雷电流冲击。
3、反应速度快，动作响应时间小于25ns。
4、阻燃外壳设计，可方便地安装在35mm电气导轨上。
5、内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。
6、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。
功能特点电涌保护器（SPD ）是电子设备雷电防护中不可缺少的一种装置，其作用原理是在正常情况下，电涌保护器处于极高的电阻状态，从而保证电源系统正常工作；当系统线路上出现电涌过电压、过电流时，SPD的电阻突变或持续下降为低阻抗，SPD立即在纳秒级的时间内导通，将电涌能量通过SPD泄放入大地；当电涌过后，电涌保护器又迅速恢复为高阻状态，从而不影响系统正常供电。
工作原理防雷器安装注意事项1、防雷器并联安装于线路当中,且记。
2、线路请勿接反或接错。
3、防雷器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
5、切记不可带电作业。
产品应用和安装位置该系列I级电涌保护器适用于雷击区域的LPZOA区或LPZOB区与LPZ1区区界面处，通常并联安装在埋地穿管进线低压入户端主配电柜处，做第一级防雷保护。
-1--2-防雷器安装方法及图示L1L2L3N(4P)单线接线法侧面4PL1L2L3N(4P)凯文件接线法T EL ：0755-******** A DD ：广东省深圳市龙华区观澜狮径路核电工业园A 栋2楼 Web:T EL ：0755-******** A DD ：广东省深圳市龙华区观澜狮径路核电工业园A 栋2楼 Web:。

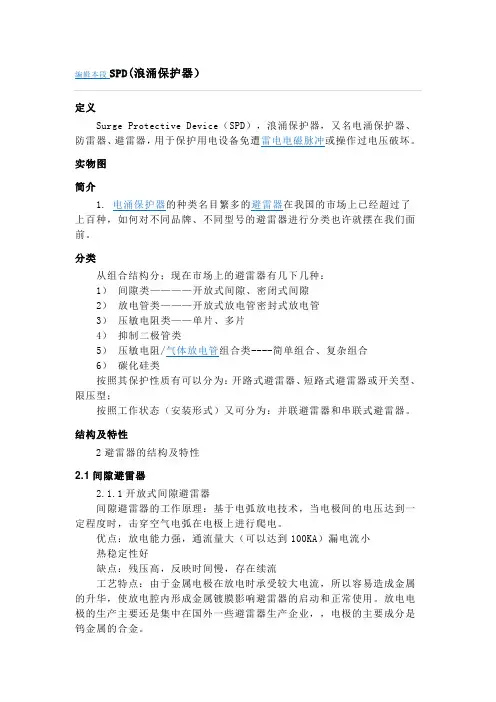

定义Surge Protective Device（SPD），浪涌保护器，又名电涌保护器、防雷器、避雷器，用于保护用电设备免遭雷电电磁脉冲或操作过电压破坏。
实物图简介1. 电涌保护器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。
分类从组合结构分；现在市场上的避雷器有几下几种：1）间隙类————开放式间隙、密闭式间隙2）放电管类———开放式放电管密封式放电管3）压敏电阻类——单片、多片4）抑制二极管类5）压敏电阻/气体放电管组合类----简单组合、复杂组合6）碳化硅类按照其保护性质有可以分为：开路式避雷器、短路式避雷器或开关型、限压型；按照工作状态（安装形式）又可分为：并联避雷器和串联式避雷器。
结构及特性2避雷器的结构及特性2.1间隙避雷器2.1.1开放式间隙避雷器间隙避雷器的工作原理：基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行爬电。
优点：放电能力强，通流量大（可以达到100KA）漏电流小热稳定性好缺点：残压高，反映时间慢，存在续流工艺特点：由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。
放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。
工程应用：该种结构的避雷器主要应用在电源系统做B级避雷器使用。
但由于避雷器自身的原因容易引起火灾，避雷器动作后（飞出）脱离配电盘等事故。
根据型号的不同适合与各种配电制式。
工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。
2.1.2 密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。
优点：放电电流大测试最大50KA（实际测量值）漏电流小无续流无电弧外泻热稳定性好缺点：残压高，反映时间慢工艺特点：石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。

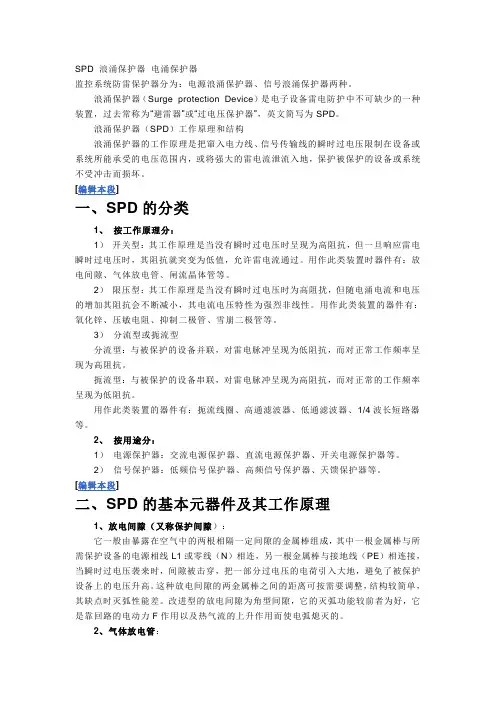

SPD 浪涌保护器电涌保护器监控系统防雷保护器分为：电源浪涌保护器、信号浪涌保护器两种。
浪涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”，英文简写为SPD。
浪涌保护器（SPD）工作原理和结构浪涌保护器的工作原理是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
[编辑本段]一、SPD的分类1、按工作原理分：1）开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2）限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3）分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
2、按用途分：1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
[编辑本段]二、SPD的基本元器件及其工作原理1、放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点时灭弧性能差。

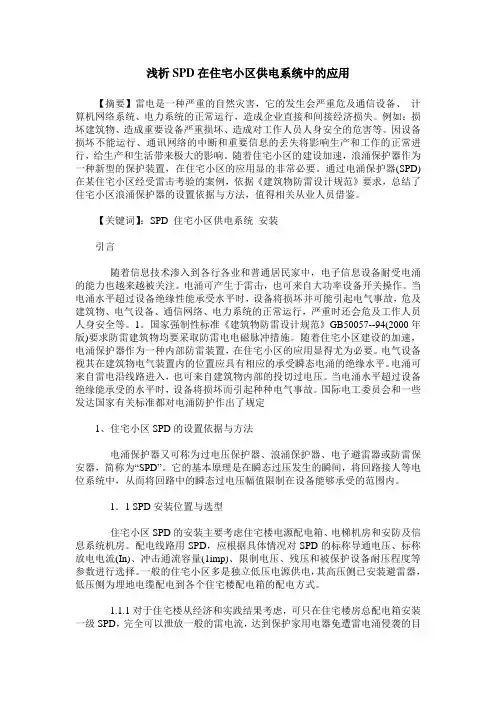

浅析SPD在住宅小区供电系统中的应用【摘要】雷电是一种严重的自然灾害，它的发生会严重危及通信设备、计算机网络系统、电力系统的正常运行，造成企业直接和间接经济损失。
例如：损坏建筑物、造成重要设备严重损坏、造成对工作人员人身安全的危害等。
因设备损坏不能运行、通讯网络的中断和重要信息的丢失将影响生产和工作的正常进行，给生产和生活带来极大的影响。
随着住宅小区的建设加速，浪涌保护器作为一种新型的保护装置，在住宅小区的应用显的非常必要。
通过电涌保护器(SPD)在某住宅小区经受雷击考验的案例，依据《建筑物防雷设计规范》要求，总结了住宅小区浪涌保护器的设置依据与方法，值得相关从业人员借鉴。
【关键词】：SPD 住宅小区供电系统安装引言随着信息技术渗入到各行各业和普通居民家中，电子信息设备耐受电涌的能力也越来越被关注。
电涌可产生于雷击，也可来自大功率设备开关操作。
当电涌水平超过设备绝缘性能承受水平时，设备将损坏并可能引起电气事故，危及建筑物、电气设备、通信网络、电力系统的正常运行，严重时还会危及工作人员人身安全等。
1。
国家强制性标准《建筑物防雷设计规范》GB50057--94(2000年版)要求防雷建筑物均要采取防雷电电磁脉冲措施。
随着住宅小区建设的加速，电涌保护器作为一种内部防雷装置，在住宅小区的应用显得尤为必要。
电气设备视其在建筑物电气装置内的位置应具有相应的承受瞬态电涌的绝缘水平。
电涌可来自雷电沿线路进入，也可来自建筑物内部的投切过电压。
当电涌水平超过设备绝缘能承受的水平时，设备将损坏而引起种种电气事故。
国际电工委员会和一些发达国家有关标准都对电涌防护作出了规定1、住宅小区SPD的设置依据与方法电涌保护器又可称为过电压保护器、浪涌保护器、电子避雷器或防雷保安器，简称为“SPD”。
它的基本原理是在瞬态过压发生的瞬间，将回路接人等电位系统中，从而将回路中的瞬态过电压幅值限制在设备能够承受的范围内。
1．1 SPD安装位置与选型住宅小区SPD的安装主要考虑住宅楼电源配电箱、电梯机房和安防及信息系统机房。

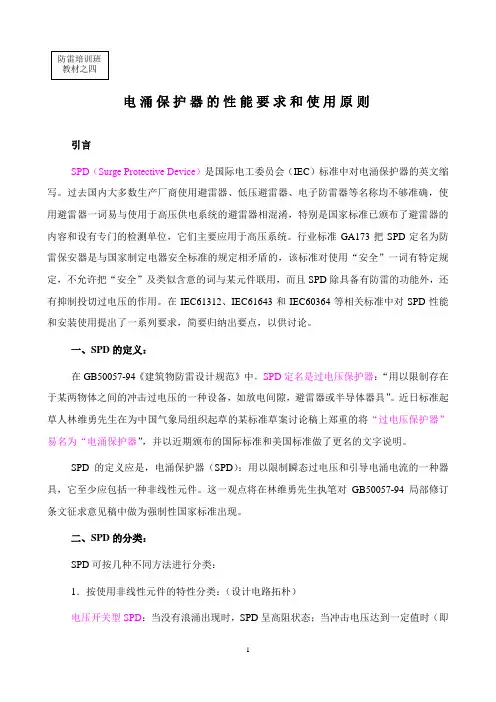

电涌保护器的性能要求和使用原则引言SPD （Surge Protective Device ）是国际电工委员会（IEC ）标准中对电涌保护器的英文缩写。
过去国内大多数生产厂商使用避雷器、低压避雷器、电子防雷器等名称均不够准确，使用避雷器一词易与使用于高压供电系统的避雷器相混淆，特别是国家标准已颁布了避雷器的内容和设有专门的检测单位，它们主要应用于高压系统。
行业标准GA173把SPD 定名为防雷保安器是与国家制定电器安全标准的规定相矛盾的，该标准对使用“安全”一词有特定规定，不允许把“安全”及类似含意的词与某元件联用，而且SPD 除具备有防雷的功能外，还有抑制投切过电压的作用。
在IEC61312、IEC61643和IEC60364等相关标准中对SPD 性能和安装使用提出了一系列要求，简要归纳出要点，以供讨论。
一、SPD 的定义：在GB50057-94《建筑物防雷设计规范》中，SPD 定名是过电压保护器：“用以限制存在于某两物体之间的冲击过电压的一种设备，如放电间隙，避雷器或半导体器具”。
近日标准起草人林维勇先生在为中国气象局组织起草的某标准草案讨论稿上郑重的将“过电压保护器”易名为“电涌保护器”，并以近期颁布的国际标准和美国标准做了更名的文字说明。
SPD 的定义应是，电涌保护器（SPD ）：用以限制瞬态过电压和引导电涌电流的一种器具，它至少应包括一种非线性元件。
这一观点将在林维勇先生执笔对GB50057-94局部修订条文征求意见稿中做为强制性国家标准出现。
二、SPD 的分类：SPD 可按几种不同方法进行分类：1．按使用非线性元件的特性分类：（设计电路拓朴）电压开关型SPD ：当没有浪涌出现时，SPD呈高阻状态；当冲击电压达到一定值时（即达到火花放电电压），SPD 的电阻突然下降变为低值。
常用的非线性元件有放电间隙，气体放电管等。
开关型SPD 具有大通流容量（标称通流电流和最大通流电流）的特点，特别适用于易遭受直接雷击部位的雷电过电压保护。
浪涌保护器（SPD）的设置及在福建省的应用现状作者：福建省建筑设计研究院林卫东杭州鸿雁电器公司谢文平摘要：为减少雷电电磁脉冲、开关浪涌等对设备所造成的损坏，本文分析了建筑物内电气设备要设置浪涌保护器（SPD）的原因，列出了部分防雷规范、规定及标准，介绍了选用设置各种电源浪涌保护器和信号浪涌保护器的方法；同时本文简述了浪涌保护器在福建省的应用现状，对常用几个厂家的产品进行了市场信息比较，指出浪涌保护器在福建省各个地区必将得到进一步普及。
关键词：浪涌保护器（SPD）应用选用设置电压保护水平放电电流雷电电磁脉冲（转载请保留电气论坛 版权！）在地球上，雷电时时刻刻都存在，国际电工委员会（IEC）将雷电称之为电子化时代的一大公害。
据统计，在任一时刻平均有2000多个雷暴在进行着，火灾、爆炸、建筑物破坏、人畜伤亡、设备损坏等无不与之相连，雷暴被联合国列为十大自然灾害之一，它严重影响着人类的各种活动。
我国每年因雷害造成的损失达100亿元人民币。
当人类社会进入电子信息时代后，雷灾出现的特点与以往有极大不同，可概括为：（1）受灾面积大大扩大，雷害从电力、建筑这两个传统领域扩展到几乎所有行业，特别是与高新技术关系最密切的领域，如航天航空、国防、邮电通信、计算机、电子工业、石油化工、金融证券等。
（2）入侵方式从平面入侵变为立体入侵，从闪电直击和雷电波沿线传输变为空间闪电的脉冲电磁场从立体空间入侵到任何角落，无孔不入地造成灾害，因而防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲（LEMP）。
（3）雷灾的经济损失和危害程度大大增加了。
有时候雷电袭击对象本身的直接经济损失并不太大，而由此产生的间接损失和影响却难以估量。
例如，1999年8月27日下午3点，某寻呼台遭受雷击，导致该台中断数小时，其直接损失是有限的，但间接损失大大超过直接损失。
产生上述现象的根本原因是雷灾的主要对象已集中在微电子设备上，雷电本身并没有变，而是随着科学技术的发展，微电子技术的应用渗透到各种生产和生活领域，微电子器件极端灵敏这一特点很容易受到无孔不入的LEMP的作用，造成微电子设备的失控或者损坏。
为此，当今时代的防雷工作的重要性、迫切性、复杂性大大增强了，雷电的防御已从直击雷防护进入到感应雷、雷电电磁脉冲等的防护。
当然，来自电路的开、断操作，感性和容性负载的开关操作及来自短路电流的阻断等引起的开关浪涌也是造成微电子设备失控或损坏的原因之一。
美国的调查数据表明，在保修期内出现问题的电气产品中，有63％是由于浪涌造成的。
一、浪涌保护器的设置原因雷电防护包括针对建筑物的直击雷防护，以及针对建筑物内设备、人员的雷电波侵入防护和雷击电磁脉冲防护两大部分。
多数人对直击雷防护并不陌生，但对雷电电磁脉冲防护的认识仍非常有限。
雷击发生时，大约50%的雷电流将沿接闪——引下线通路直接泄放入地，频率成分非常复杂的雷电流快速通过引下线时会感应出极强的电磁场，建筑物中的管线相对切割磁力线产生感应电流（即雷击电磁脉冲），间接导致设备损坏和人员伤亡；另一方面，至少有50%的雷电流将沿着进出建筑物的管线泄放，对人员和设备构成直接威胁。
因此，雷电波侵入与雷击电磁脉冲防护已成为现代防雷设计的重中之重。
依据IEC61024-1的说明，室内雷电保护的主要防护措施是：浪涌保护器安装和等电位连接。
等电位连接的目的，在于减小保护区间内，各金属部件和各系统之间的电位差。
对非带电金属体（如水管等）需要采用导线进行等电位连接，对于带电金属体（如动力电缆等）需要采用浪涌保护器做等电位连接。
如图1所示建筑物的整体防雷措施。
建筑物的防雷保护外部防雷保护室内防雷保护·接闪器·非带电金属导体的等电位·引下线连接·接地网·带电金属导体（如电源线、·建筑物外部屏蔽通信线）通过浪涌保护器·安全距离的等电位连接·建筑物内部屏蔽·安全距离图1 建筑物的防雷保护措施我们应根据建筑物及其设备所处的地理位置（环境）和功能的重要性大小，相对于不同的要求，按照安装位置、保护级别和冲击通流容量，有目的地选用相应型号的浪涌保护器。
以下的建筑物和设施特别需要设计安装浪涌保护器来进行防护。
•高层建筑•宾馆、会堂、体育馆、展览馆、影剧院、学校、大型商场、医院、车站等人流密集场所等大型公共建筑物•油库、液化气储气站、加油站、露天化工设施、烟花爆竹等易爆场所以及粮、棉等重要物资仓库•程控系统、卫星接收系统、计算机网络•重要的地面导航设施、铁路通信设施•电力、通信、广播电视设施•重点文物保护建筑•其它重要建筑物等。
二、部分防雷规范、规定及标准• 国际标准：低压配电系统的电涌保护器(SPD) (IEC 61643)直接雷击的防护第一部分: 基本法则（IEC 61024-1：1990）雷电电磁脉冲的防护（IEC 61312-1,-2,-3：1994,95,96）电磁兼容性-EMC （IEC 1000：1995）建筑物电气装置第5-53部分:电气设备的选择和安装-隔离、开关和控制设备第534节：过电压保护器（IEC 60364-5-53：2001 A1）• 国家法规：气象法防雷减灾管理办法• 地方法规和规范：广东省防御雷电灾害管理规定、上海市雷电防护管理办法、山东省防御和减轻雷电灾害管理规定、沈阳市防御雷电灾害管理办法等各省市的规定；上海市《智能化住宅小区雷电防护技术导则》• 国家标准：建筑物防雷设计规范（GB 50057-94）2000年版交流无间隙金属氧化物避雷器（GB 11032-2000）电子计算机机房设计规范（GB 50174-93）电子计算机场地通用规范（GB／T 2887-2000）电子设备雷击保护导则（GB7450-87）爆炸和火灾危险环境电力装置设计规范（GB50058-92）• 行业标准：微波站防雷与接地设计规范（YD 2011-93）移动通信基站防雷与接地设计规范（YD 5068-98）通信局（站）接地设计暂行技术规定（YDJ26-89）通信工程电源系统防雷技术规定（YD 5078-98）通信局（站）雷电过电压保护工程设计规范（YD 5098-2001）电力系统通信站防雷运行管理规程（DL 548-94）装卸油品码头防火设计规范（JTJ 237-99）三、浪涌保护器的选用设置1. 浪涌保护器的分类Surge Protection Device ——翻译成浪涌保护器或电涌保护器，简称SPD。
按照保护对象的不同分类，SPD可分为电源浪涌保护器和信号浪涌保护器。
顾名思义，电源浪涌保护器是指防止由电源线侵入的感应雷电或电涌破坏数据、信息、控制等系统的浪涌保护器；信号浪涌保护器是指防止由信号传输线侵入的感应雷电或浪涌破坏数据、信息、控制等系统的浪涌保护器；按照产品设计的特点分类，SPD可分为电压开关型SPD（限流型），电压限制型SPD（限压型）及组合型SPD三类。
按照IEC61312-3文件的要求，电压开关型SPD一般用在LPZ0B—LPZ1区中，用于电源系统的浪涌保护器，可最大限度的消除电网后续电流；电压限制型SPD一般用在LPZ1和LPZ2区中，可较大程度减低电网上的残压；组合型SPD由电压开关型组件和电压限制型组件组合而成，可以显示为电压开关型或限压型或这两者都有的特性，这决定于所加电压的特性。
按照冲击通流容量和保护级别，SPD可分为第一级、第二级、第三级浪涌保护器（共三级）。
表1表示220/380V供电系统的分级保护水平。
通过第一级浪涌保护器，防止直接的传导雷进入 LPZ1区，将上万至数十万伏的浪涌电压限制到4000伏以下，通过第二级浪涌保护器，进一步将通过第一级SPD的残余浪涌电压限制到2500伏以下，对LPZ1 - LPZ2实施等电位连接。
通过第三级浪涌保护器，将残余浪涌电压的值降低到1500伏以内，使浪涌的能量不致损坏设备。
SPD可以连接在相线对相线、相线对地线、相线对中线、中线对地线及其组合，这些连接方式称作保护模式。
其中，相对相和相对中线称为差模；相对地和中线对地称为共模。
表1 220/380V供电系统SPD分级保护水平2. 浪涌保护器主要技术参数：1) 标称导通电压Un浪涌保护器的起始动作电压，它与被保护系统的额定电压相符，在信息系统中此参数表明了该选用的保护器类型，它标出直流电压或交流电压有效值。
2) 最大持续运行电压Uc能长久加在浪涌保护器指定端，而不引起浪涌保护器特性变化和激活保护元件的最大电压有效值，等于浪涌保护器的额定电压。
3) 标称放电电流（即额定通流量）In给浪涌保护器施加波形为标准8/20μs冲击10次，保护器的额定参数值变化不超过规定值时所能耐受的冲击电流峰值。
4) 最大放电电流（即最大通流量）Imax给浪涌保护器施加波形为标准8/20μs冲击1次时，保护器所能耐受的冲击电流峰值。
5）脉冲冲击电流Iimp标准的10/350μs雷电模拟波，主要参数：电流峰值、电量、比能。
它是模拟直接雷击的波形。
用于电源的第一级保护SPD，反映了SPD的耐直击雷能力（采用10/350µs波形）。
包括幅值电流Ipeak和电荷Q，其值可根据建筑物防雷等级和进入建筑物的各种设施（导电物、电力线、通讯线等）进行分流计算。
6）残压（限制电压）Un雷电放电电流通过浪涌保护器时，其端子间呈现出的电压值。
7）电压保护水平Up浪涌保护器两端通过标称放电电流时，在其两端产生的最高限制电压（残压）。
8）数据传输速率信号浪涌保护器接入计算机等信号传输线后，不影响系统传输时的上限传输速率。
9）插入损耗在规定频率的系统中接入浪涌保护器所带来的信号损耗，用分贝表示。
3. 电源浪涌保护器的设计选型在电源线路上安装浪涌保护器，目的是为了将线路上由于雷击或其它浪涌产生的电压限制在一个安全的水平。
根据上述可知，经过多级浪涌保护器，可以把过电压逐级降到无害的量值以下。
（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。
推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。
（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。
如FRD-20-2A，FRD-40-2A。
