结构设计人员工艺常识

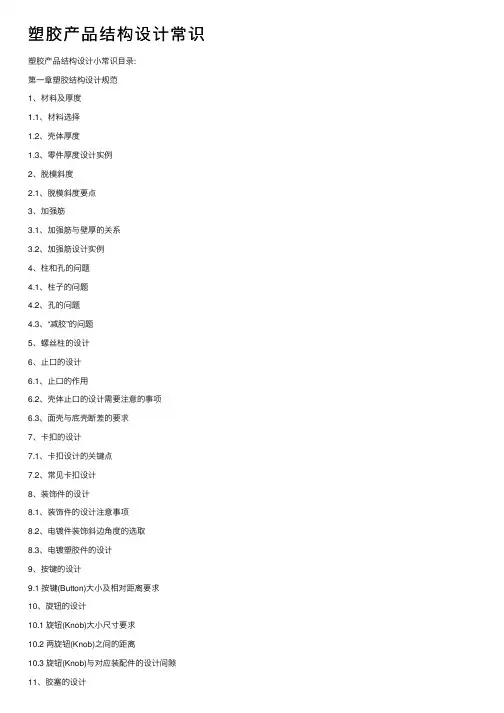

塑胶产品结构设计常识塑胶产品结构设计⼩常识⽬录:第⼀章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱⼦的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、⽌⼝的设计6.1、⽌⼝的作⽤6.2、壳体⽌⼝的设计需要注意的事项6.3、⾯壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计8、装饰件的设计8.1、装饰件的设计注意事项8.2、电镀件装饰斜边⾓度的选取8.3、电镀塑胶件的设计9、按键的设计9.1 按键(Button)⼤⼩及相对距离要求10、旋钮的设计10.1 旋钮(Knob)⼤⼩尺⼨要求10.2 两旋钮(Knob)之间的距离10.3 旋钮(Knob)与对应装配件的设计间隙11、胶塞的设计12、镜⽚的设计12.1 镜⽚(LENS)的通⽤材料12.2 镜⽚(LENS)与⾯壳的设计间隙13、触摸屏与塑胶⾯壳配合位置的设计13.1、触摸屏相对应位置塑胶⾯壳的设计注意事项第⼀章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：⾼流动性，便宜，适⽤于对强度要求不太⾼的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部⽀撑架（键板⽀架、LCD⽀架）等。

还有就是普遍⽤在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

⽬前常⽤奇美PA-757、PA-777D等。

b. PC+ABS：流动性好，强度不错，价格适中。

适⽤于作⾼刚性、⾼冲击韧性的制件，如框架、壳体等。

常⽤材料代号：拜尔T85、T65。

c. PC：⾼强度，价格贵，流动性不好。

适⽤于对强度要求较⾼的外壳、按键、传动机架、镜⽚等。

常⽤材料代号如：帝⼈L1250Y、PC2405、PC2605。

d. POM具有⾼的刚度和硬度、极佳的耐疲劳性和耐磨性、较⼩的蠕变性和吸⽔性、较好的尺⼨稳定性和化学稳定性、良好的绝缘性等。

结构相关常识知识点总结结构是指构成物体的各个组成部分之间的相互关系和相互作用。

在工程和建筑领域中，结构的设计与构建是非常重要的工作。

下面将讨论一些与结构相关的常识知识点。

1. 结构的分类结构可以根据其构造方式和用途进行分类。

按照构造方式可分为框架结构、壳体结构、梁板结构等。

按照用途可分为建筑结构、桥梁结构、隧道结构等。

框架结构是由若干构件通过节点连接而成，能够承受外部荷载的作用。

壳体结构是由曲面或曲线构成的，能够承受均布荷载的作用。

梁板结构是由梁和板组成，通常用于建筑的屋顶和地板。

2. 结构的荷载荷载是指作用在结构上的外部力量，包括静载荷和动载荷。

静载荷包括自重、温度变化、地震、风压等，动载荷包括车辆荷载、行人荷载等。

结构工程师需要根据设计要求和实际情况，对不同类型的荷载进行合理的计算和考虑，以保证结构的安全性和可靠性。

3. 结构设计的原则结构设计的原则包括合理性、安全性、可靠性和经济性。

合理性是指结构设计应符合工程力学和材料力学的原理，安全性是指结构在使用寿命内不会发生破坏，可靠性是指结构在设计寿命内能够保持稳定性和承载能力，经济性是指在满足设计要求的前提下，尽可能减少建造成本。

4. 结构材料结构材料包括钢材、混凝土、木材、玻璃钢等。

钢材具有高强度和良好的可塑性，常用于桥梁和高层建筑的结构。

混凝土具有良好的耐久性和抗压性，常用于建筑、水利和道路工程的结构。

木材具有轻质和易加工的优点，常用于民用建筑和桥梁的结构。

玻璃钢具有优异的耐腐蚀性和绝缘性能，常用于化工、冶金和环保设施的结构。

结构材料的选择应根据结构要求、环境条件和经济考虑进行合理的选用和搭配。

5. 结构构件的连接结构构件的连接包括焊接、螺栓连接、铆接、粘接等。

焊接是将金属材料通过熔化熔接在一起的方法，常用于钢结构的连接。

螺栓连接是通过螺栓和螺母将构件连接在一起的方法，常用于钢结构和木结构的连接。

铆接是将铆钉通过加热冷却来连接构件的方法，常用于钢结构的连接。

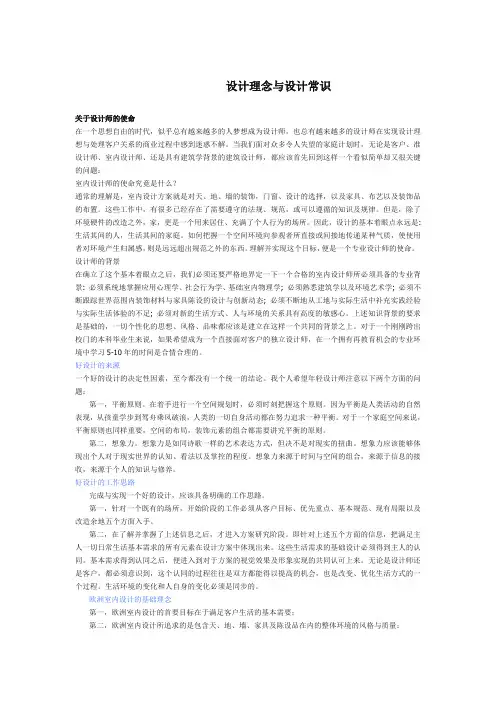

设计理念与设计常识关于设计师的使命在一个思想自由的时代，似乎总有越来越多的人梦想成为设计师，也总有越来越多的设计师在实现设计理想与处理客户关系的商业过程中感到迷惑不解。

当我们面对众多令人失望的家庭计划时，无论是客户、准设计师、室内设计师、还是具有建筑学背景的建筑设计师，都应该首先回到这样一个看似简单却又很关键的问题：室内设计师的使命究竟是什么？通常的理解是，室内设计方案就是对天、地、墙的装饰，门窗、设计的选择，以及家具、布艺以及装饰品的布置。

这些工作中，有很多已经存在了需要遵守的法规、规范，或可以遵循的知识及规律。

但是，除了环境硬件的改造之外，家，更是一个用来居住、充满了个人行为的场所。

因此，设计的基本着眼点永远是: 生活其间的人，生活其间的家庭。

如何把握一个空间环境向参观者所直接或间接地传递某种气质，使使用者对环境产生归属感，则是远远超出规范之外的东西。

理解并实现这个目标，便是一个专业设计师的使命。

设计师的背景在确立了这个基本着眼点之后，我们必须还要严格地界定一下一个合格的室内设计师所必须具备的专业背景: 必须系统地掌握应用心理学、社会行为学、基础室内物理学; 必须熟悉建筑学以及环境艺术学; 必须不断跟踪世界范围内装饰材料与家具陈设的设计与创新动态; 必须不断地从工地与实际生活中补充实践经验与实际生活体验的不足; 必须对新的生活方式、人与环境的关系具有高度的敏感心。

上述知识背景的要求是基础的，一切个性化的思想、风格、品味都应该是建立在这样一个共同的背景之上。

对于一个刚刚跨出校门的本科毕业生来说，如果希望成为一个直接面对客户的独立设计师，在一个拥有再教育机会的专业环境中学习5-10年的时间是合情合理的。

好设计的来源一个好的设计的决定性因素，至今都没有一个统一的结论。

我个人希望年轻设计师注意以下两个方面的问题：第一，平衡原则。

在着手进行一个空间规划时，必须时刻把握这个原则。

因为平衡是人类活动的自然表现，从孩童学步到驾舟乘风破浪，人类的一切自身活动都在努力追求一种平衡。

注塑模具结构基本常识1. 引言注塑模具是注塑成型过程中必不可少的工具，它的结构直接影响着产品的质量和生产效率。

因此，了解注塑模具的基本结构是每个从事塑料加工的人员都应该掌握的知识。

本文将介绍注塑模具的基本常识，包括结构组成、主要部件以及常见的模具类型等内容。

2. 注塑模具的结构组成注塑模具主要由模具座、模板、导向机构、顶出机构、注射系统和冷却系统等组成。

2.1 模具座模具座是注塑模具的基础，它承载着整个模具的重量，并固定在注塑机上。

模具座需要具备足够的刚度和稳定性，以确保模具在注塑过程中的稳定性和精度。

2.2 模板模板是注塑模具中最重要的部件之一，它由上模板和下模板组成。

上模板和下模板通常由高硬度的金属材料制成，如工具钢。

模板之间通过导柱和导套进行固定，以保证开关模时的精度和平衡。

2.3 导向机构导向机构用于保持模板之间的位置固定，在模具开合过程中起到导向作用。

常见的导向机构包括导柱、导套和导板等，其设计要求具备高强度、高精度和耐磨损等特点。

2.4 顶出机构顶出机构用于将注塑成型后的产品从模具中顶出。

顶出机构通常由顶出杆、顶出板和顶出销等部件组成，其设计要求灵活可靠，确保产品能够顺利脱模。

2.5 注射系统注射系统是将熔融塑料从注塑机的射嘴注入到模腔中的部分，它包括射嘴、喷嘴、喷嘴喉部、喷嘴板和喷嘴保温装置等。

注射系统的设计需要考虑到塑料流动的均匀性、稳定性和射出压力的控制等因素。

2.6 冷却系统冷却系统用于控制模具的温度，以保证注塑成型周期的稳定和产品的质量。

冷却系统通常由冷却水管、冷却水道和冷却水口等组件组成，其设计要求水路布置合理、冷却效果良好。

3. 常见的注塑模具类型根据注塑产品的形状和结构特点，注塑模具可以分为单面模、多面模、复合模和家用电器模等类型。

3.1 单面模单面模是指模具只有一个模腔，适用于制造单一形状的产品。

它结构简单、生产周期短，常用于生产一些简单的注塑产品。

3.2 多面模多面模是指模具具有多个模腔，可以一次性生产多个产品。

大一施工工艺知识点施工工艺是指在建筑工程施工过程中，按照行业规范和技术要求进行施工的方法和步骤。

掌握大一施工工艺知识点，对于新入行的施工人员非常重要。

本文将从安全施工、测量放样、基坑施工、混凝土工程、钢筋工程和砌筑工程六个方面介绍大一施工工艺的基本知识。

一、安全施工安全施工是建筑工程中的首要任务，包括施工现场的安全措施和安全操作规程。

施工现场需要设立安全警示标志，合理布置通道和安全防护设施。

对于高空作业以及危险区域，必须使用安全带和安全网进行保护。

施工人员必须穿戴好头盔、安全鞋等个人防护用品，并遵守相关的安全操作规程。

二、测量放样测量放样是建筑工程中的基础工作，包括平面测量和高程测量。

平面测量主要用于确定建筑物的形状和位置，而高程测量则用于确定建筑物的高度和水平。

测量放样需要使用测量仪器，如测量尺、水平仪、经纬仪等，并遵循测量的精确方法和步骤，以保证建筑物的准确施工。

三、基坑施工基坑施工是建筑工程中的重要环节，涉及到地基处理和基础施工。

地基处理包括挖土、回填和夯实等工作，需要遵循地基处理的标准和技术要求。

基础施工包括地下室、基础墙和地板等的施工，需要使用适当的模板和支撑结构，并按照建筑图纸进行施工。

四、混凝土工程混凝土工程是建筑工程中的重要组成部分，包括混凝土的搅拌、浇筑和养护等工作。

在混凝土搅拌过程中，需要控制水泥、砂浆和骨料的比例，并使用搅拌机进行充分搅拌。

在混凝土浇筑过程中，需要使用模板和支撑结构固定混凝土，并保证浇筑质量和施工速度。

在混凝土养护过程中，需要定期浇水和保持湿润，以确保混凝土的强度和稳定性。

五、钢筋工程钢筋工程是建筑工程中的重要环节，主要包括钢筋的预制、绑扎和固定等工作。

在钢筋预制过程中，需要按照设计要求和构造图纸进行长度和弯曲处理，并保证钢筋的质量和数量。

在钢筋绑扎过程中，需要使用钢筋扎带进行绑扎，并保证绑扎牢固和间距均匀。

在钢筋固定过程中，需要使用支撑和模板将钢筋固定在预定位置，并进行调整和修整。

塑胶产品结构设计常识1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-15的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

结构工程师常识范文1.结构力学知识：结构工程师需要具备扎实的结构力学知识，包括静力学、动力学、弹性力学、塑性力学等。

他们需要了解如何计算和分析不同形式的结构的受力情况，以及如何选择合适的材料和设计方案来满足设计要求。

2.结构材料知识：结构工程师需要熟悉不同材料的特性和使用限制，包括钢材、混凝土、木材等。

他们需要了解不同材料的强度、刚度、耐久性等参数，并在设计中合理选择和使用材料。

3.结构设计准则和规范：结构工程师需要熟悉国家和地区的结构设计准则和规范，以确保设计满足相关要求，并能够遵循正确的设计流程。

常见的结构设计准则有中国的《建筑抗震设计规范》，美国的《ACI318混凝土结构设计规范》等。

4. 结构软件和工具：结构工程师需要熟练掌握计算机辅助设计和分析软件，如AutoCAD、SAP2000、ETABS等，以加快设计过程并提高设计质量。

此外，他们还需要使用一些手工计算工具，如结构计算器、公式手册等。

5.结构施工和监理知识：结构工程师还需要了解结构施工的基本流程和工艺，并能够提供相应的技术支持和指导。

他们需要参与施工现场的监理工作，确保施工按照设计要求进行，并解决施工中出现的问题。

6.结构安全评估和防护知识：结构工程师需要了解结构安全评估的基本原理和方法，以及如何进行结构抗震、防火、防爆、防风等方面的设计和评估。

他们还需要了解如何选择和安装结构安全设施和保护结构的措施。

7.结构维护和修复知识：结构工程师需要了解建筑物结构在使用过程中可能出现的问题，并能够提供相应的维护和修复建议。

他们需要具备一定的知识和技能，以处理结构加固、裂缝修补、腐蚀防治等工作。

8.经济性和可持续性考虑：结构工程师需要综合考虑结构设计的经济性和可持续性。

他们需要在满足安全性和功能性的基础上，尽量减少材料和能源的消耗，降低建造和维护成本，同时减少对环境的影响。

9.团队协作和沟通能力：结构工程师通常需要与项目团队中的建筑师、土木工程师、电气工程师等其他专业人员密切合作。

建筑常识100条建筑常识是建筑学习和工作中必备的基础知识，它关乎到建筑设计、建筑施工、建筑材料等方方面面。

下面是100条关于建筑常识的一些参考内容。

1. 什么是建筑？建筑是指人类为了居住和从事各种活动而建造的具有一定空间和功能的建造物。

2. 建筑的分类：建筑可以按照用途、结构、材料等多种方式进行分类，如住宅建筑、商业建筑、工业建筑、钢筋混凝土结构、砖木结构等。

3. 建筑设计的基本原则：建筑设计需要考虑功能需求、美学要求、结构安全和施工可行性等。

4. 建筑设计的主要流程：建筑设计的主要流程包括方案设计、初步设计、施工图设计和施工图审查等阶段。

5. 建筑量的计算方法：建筑量一般以平米为单位进行计算，计算方式包括建筑总面积、建筑体积等。

6. 建筑尺度的表达方法：建筑尺度一般通过平面图、立面图、剖面图等方式进行表达。

7. 建筑平面布局的原则：建筑平面布局需要考虑空间流线、功能划分和空间组织等。

8. 建筑立面设计的原则：建筑立面设计需要考虑建筑美观、室内采光、通风和建筑形象等。

9. 建筑结构设计的原则：建筑结构设计需要考虑结构安全、静力平衡、荷载传递和抗震等。

10. 建筑材料的分类：建筑材料可以按照功能、来源、制作工艺等多种方式进行分类，如水泥、砖石、钢材等。

11. 建筑材料的特点：不同的建筑材料具有不同的特点，如强度、耐久性、隔热性和吸音性等。

12. 建筑常用的结构形式：常见的建筑结构形式包括框架结构、桁架结构、拱结构和索结构等。

13. 建筑施工的基本工艺：建筑施工的基本工艺包括土方开挖、基础施工、结构施工和装饰施工等。

14. 建筑施工的安全措施：建筑施工需要采取多种安全措施，如安全防护、施工组织和施工检查等。

15. 建筑施工的质量控制：建筑施工的质量控制需要通过合理的施工工艺、严格的质量检查和及时的整改措施来实现。

16. 建筑节能的方法：建筑节能可以通过合理的朝向设计、有效的隔热材料和节能设备等来实现。
