(完整版)钣金件结构设计工艺手册

珍藏版《钣金工艺手册》(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1主题内容与适用范围本手册规定了我公司所有机柜、机箱在加工过程中应达到的基本要求。

本手册适用于公司的钣金机柜、机箱。

2引用标准和文件GB/T 1804--92 一般公差线性尺寸的未注公差WI-T00-008 钣金机械制造工艺基本术语所有相关《企业钣金工艺技术规范》3基本要求3.1在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

3.2图纸、工艺有公差标注要求时，按公差要求加工。

3.3图纸、工艺未注公差时，按 GB/T 1804m级加工。

3.4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

3.6门的外形按允许公差的负公差加工，严禁出现正公差。

3.7未注公差要求的孔，按GB/T 1804-92 m级的正公差并偏上加工。

3.8所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

3.8各种铝合金面板，外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

3.9对于压铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

3.10板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在冲掉或铣掉多余量的工艺顺序。

3.11除特殊说明外毛刺方向必须在折弯内边，所以在工艺编排用折弯图或文字加以叙述。

4下料补充要求4.1冷轧薄板、电解板、剪料对角线允差（每批一致性好）4.1.1立柱用料＜1000mm≤0.3≥1000mm≤0.54.12门板用料＜1000mm≤0.5≥1000mm≤0.84.1.3其它结构件≤0.54.2铝型材长度允差＜500mm≤0.3≥500~1000mm≤0.5≥1000~1500mm≤0.8≥1500~2000mm≤1.0≥2000mm≤1.2。

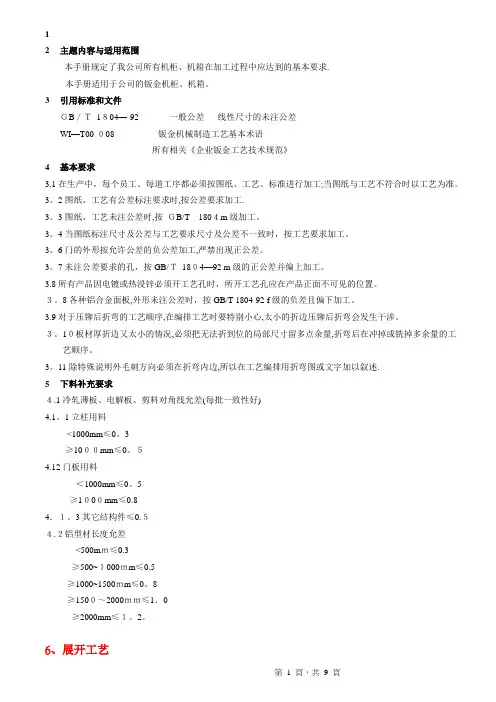

12主题内容与适用范围本手册规定了我公司所有机柜、机箱在加工过程中应达到的基本要求.本手册适用于公司的钣金机柜、机箱。

3引用标准和文件ＧB／Ｔ1８04—-92 一般公差线性尺寸的未注公差WI—T00-０08 钣金机械制造工艺基本术语所有相关《企业钣金工艺技术规范》4基本要求3.1在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工;当图纸与工艺不符合时以工艺为准。

3。

2图纸、工艺有公差标注要求时,按公差要求加工.3。

3图纸、工艺未注公差时,按ＧB/T180４m级加工。

3。

4当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

3。

6门的外形按允许公差的负公差加工,严禁出现正公差。

3。

7未注公差要求的孔，按GB/Ｔ18０4—92 m级的正公差并偏上加工。

3.8所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

３。

8各种铝合金面板,外形未注公差时，按GB/T 1804-92 f级的负差且偏下加工。

3.9对于压铆后折弯的工艺顺序,在编排工艺时要特别小心,太小的折边压铆后折弯会发生干涉。

３。

1０板材厚折边又太小的情况,必须把无法折到位的局部尺寸留多点余量,折弯后在冲掉或铣掉多余量的工艺顺序。

3。

11除特殊说明外毛刺方向必须在折弯内边,所以在工艺编排用折弯图或文字加以叙述.5下料补充要求４.1冷轧薄板、电解板、剪料对角线允差(每批一致性好)4.1。

1立柱用料<1000mm≤0。

3≥10００mm≤0。

５4.12门板用料＜1000mm≤0。

5≥1０0０mm≤0.84．１。

3其它结构件≤0.５４.２铝型材长度允差<500mｍ≤0.3≥500~１000ｍm≤0.5≥1000~1500ｍm≤0。

8≥150０～2000ｍｍ≤1．0≥2000mm≤１。

2。

6、展开工艺6．1 展开的计算法板料在弯曲过程中外层受到拉应力,内层受到压应力，从拉到压之间有一既不受拉力又不受压力的过渡层—-中性层，中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准。

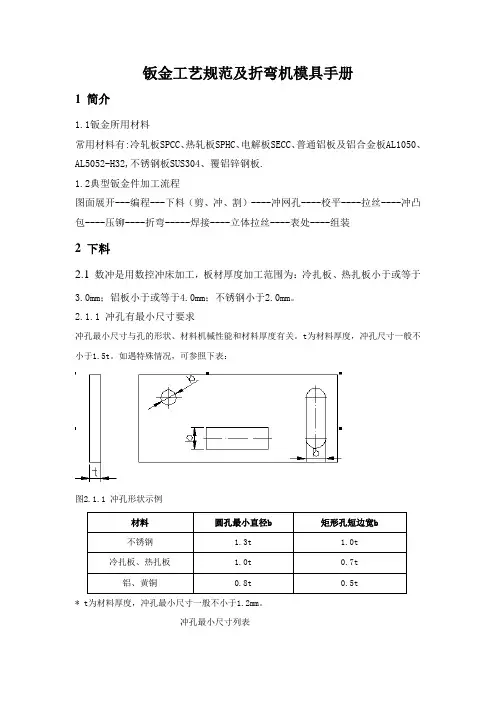

钣金工艺规范及折弯机模具手册1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t。

如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。

当冲应不小于1.5t。

2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

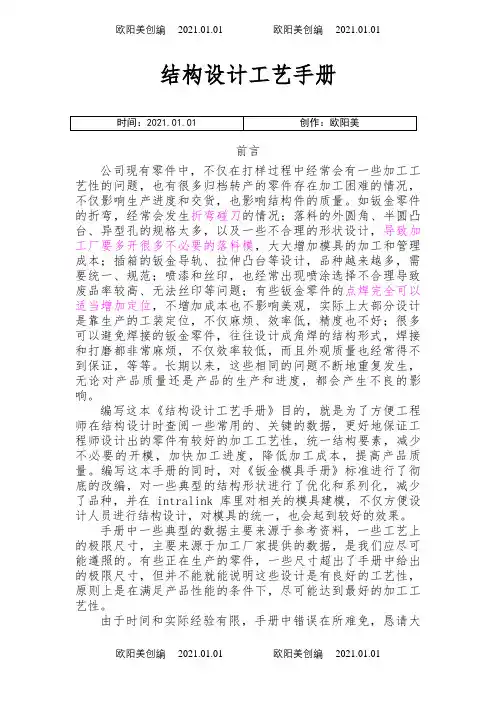

结构设计工艺手册钣金件结构工艺设计Newly compiled on November 23, 2020结构设计工艺手册前言公司现有零件中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响生产进度和交货，也影响结构件的质量。

如钣金零件的折弯，经常会发生折弯碰刀的情况；落料的外圆角、半圆凸台、异型孔的规格太多，以及一些不合理的形状设计，导致加工厂要多开很多不必要的落料模，大大增加模具的加工和管理成本；插箱的钣金导轨、拉伸凸台等设计，品种越来越多，需要统一、规范；喷漆和丝印，也经常出现喷涂选择不合理导致废品率较高、无法丝印等问题；有些钣金零件的点焊完全可以适当增加定位，不增加成本也不影响美观，实际上大部分设计是靠生产的工装定位，不仅麻烦、效率低，精度也不好；很多可以避免焊接的钣金零件，往往设计成角焊的结构形式，焊接和打磨都非常麻烦，不仅效率较低，而且外观质量也经常得不到保证，等等。

长期以来，这些相同的问题不断地重复发生，无论对产品质量还是产品的生产和进度，都会产生不良的影响。

编写这本《结构设计工艺手册》目的，就是为了方便工程师在结构设计时查阅一些常用的、关键的数据，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。

编写这本手册的同时，对《钣金模具手册》标准进行了彻底的改编，对一些典型的结构形状进行了优化和系列化，减少了品种，并在intralink库里对相关的模具建模，不仅方便设计人员进行结构设计，对模具的统一，也会起到较好的效果。

手册中一些典型的数据主要来源于参考资料，一些工艺上的极限尺寸，主要来源于加工厂家提供的数据，是我们应尽可能遵照的。

有些正在生产的零件，一些尺寸超出了手册中给出的极限尺寸，但并不能就能说明这些设计是有良好的工艺性，原则上是在满足产品性能的条件下，尽可能达到最好的加工工艺性。

1 引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。

(2) 成形：它包括弯曲、折叠、卷边和深拉。

(3) 连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4)易于裁剪、焊接，可制造大而复杂的构件。

(5)形状规范，便于自动加工。

2 结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a) 不合理结构(b) 改进结构图1图 2a 的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，生产时，宜用图 b 所示结构(a) 不合理结构 (b) 改进结构图22.2 节省原料准则(冲切件的构型准则) 节省原材料意味着减少制造成本。

零碎的下角料常作废料处理， 的设计中，要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

结构设计工艺手册前言公司现有零件中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响生产进度和交货，也影响结构件的质量。

如钣金零件的折弯，经常会发生折弯碰刀的情况；落料的外圆角、半圆凸台、异型孔的规格太多，以及一些不合理的形状设计，导致加工厂要多开很多不必要的落料模，大大增加模具的加工和管理成本；插箱的钣金导轨、拉伸凸台等设计，品种越来越多，需要统一、规范；喷漆和丝印，也经常出现喷涂选择不合理导致废品率较高、无法丝印等问题；有些钣金零件的点焊完全可以适当增加定位，不增加成本也不影响美观，实际上大部分设计是靠生产的工装定位，不仅麻烦、效率低，精度也不好；很多可以避免焊接的钣金零件，往往设计成角焊的结构形式，焊接和打磨都非常麻烦，不仅效率较低，而且外观质量也经常得不到保证，等等。

长期以来，这些相同的问题不断地重复发生，无论对产品质量还是产品的生产和进度，都会产生不良的影响。

编写这本《结构设计工艺手册》目的，就是为了方便工程师在结构设计时查阅一些常用的、关键的数据，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。

编写这本手册的同时，对《钣金模具手册》标准进行了彻底的改编，对一些典型的结构形状进行了优化和系列化，减少了品种，并在intralink库里对相关的模具建模，不仅方便设计人员进行结构设计，对模具的统一，也会起到较好的效果。

手册中一些典型的数据主要来源于参考资料，一些工艺上的极限尺寸，主要来源于加工厂家提供的数据，是我们应尽可能遵照的。

有些正在生产的零件，一些尺寸超出了手册中给出的极限尺寸，但并不能就能说明这些设计是有良好的工艺性，原则上是在满足产品性能的条件下，尽可能达到最好的加工工艺性。

由于时间和实际经验有限，手册中错误在所难免，恳请大家批评指正，希望经过一定时间的实践检验，经过将来补充、修订、完善之后，能够成为一部非常实用的参考书，对我们的设计工作起到很好的指导作用。

1引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。

(2)成形：它包括弯曲、折叠、卷边和深拉。

(3)连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4)易于裁剪、焊接，可制造大而复杂的构件。

(5)形状规范，便于自动加工。

2结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。

(a)不合理结构(b)改进结构图22.2节省原料准则（冲切件的构型准则）节省原材料意味着减少制造成本。

零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

结构设计工艺手册前言公司现有零件中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响生产进度和交货，也影响结构件的质量。

如钣金零件的折弯，经常会发生折弯碰刀的情况；落料的外圆角、半圆凸台、异型孔的规格太多，以及一些不合理的形状设计，导致加工厂要多开很多不必要的落料模，大大增加模具的加工和管理成本；插箱的钣金导轨、拉伸凸台等设计，品种越来越多，需要统一、规范；喷漆和丝印，也经常出现喷涂选择不合理导致废品率较高、无法丝印等问题；有些钣金零件的点焊完全可以适当增加定位，不增加成本也不影响美观，实际上大部分设计是靠生产的工装定位，不仅麻烦、效率低，精度也不好；很多可以避免焊接的钣金零件，往往设计成角焊的结构形式，焊接和打磨都非常麻烦，不仅效率较低，而且外观质量也经常得不到保证，等等。

长期以来，这些相同的问题不断地重复发生，无论对产品质量还是产品的生产和进度，都会产生不良的影响。

编写这本《结构设计工艺手册》目的，就是为了方便工程师在结构设计时查阅一些常用的、关键的数据，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。

编写这本手册的同时，对《钣金模具手册》标准进行了彻底的改编，对一些典型的结构形状进行了优化和系列化，减少了品种，并在intralink库里对相关的模具建模，不仅方便设计人员进行结构设计，对模具的统一，也会起到较好的效果。

手册中一些典型的数据主要来源于参考资料，一些工艺上的极限尺寸，主要来源于加工厂家提供的数据，是我们应尽可能遵照的。

有些正在生产的零件，一些尺寸超出了手册中给出的极限尺寸，但并不能就能说明这些设计是有良好的工艺性，原则上是在满足产品性能的条件下，尽可能达到最好的加工工艺性。

由于时间和实际经验有限，手册中错误在所难免，恳请大家批评指正，希望经过一定时间的实践检验，经过将来补充、修订、完善之后，能够成为一部非常实用的参考书，对我们的设计工作起到很好的指导作用。

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料，了解材料的综合性能和正确的选材，对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。

1.1.1钣金材料的选材原则1）选用常见的金属材料，减少材料规格品种，尽可能控制在公司材料手册范围内；2）在同一产品中，尽可能的减少材料的品种和板材厚度规格；3）在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；4）对于机柜和一些大的插箱，需要充分考虑降低整机的重量；5）除保证零件的功能的前提外，还必须考虑材料的冲压性能应满足加工艺要求，以保证制品的加工的合理性和质量。

1.1.2几种常用的板材介绍1.1.2.1 钢板1）冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称，它是由碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。

常用的牌号为低碳钢08F和10#钢，具有良好的落料、折弯性能。

2）连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板，即“电解板”，指电镀锌作业线上在电场作用下，锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程，因为工艺所限，镀层较薄。

３）连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。

最后经铬酸盐溶液钝化处理，以提高耐白锈性。

与电镀锌板表面相比，其镀层较厚，主要用于要求耐腐蚀性较强的钣金件。

４）覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成，形成致密的四元结晶体保护层，具有优良的耐腐蚀性，正常使用寿命可达25年，比镀锌板长3-6倍，与不锈钢相当。

钣金工艺规范及折弯机模具手册1简介1.1 钣金所用材料常用材料有 : 冷轧板 SPCC、热轧板 SPHC、电解板 SECC、普通铝板及铝合金板 AL1050、AL5052-H32,不锈钢板 SUS304、覆铝锌钢板 .1.2 典型钣金件加工流程拉丝 ----冲凸图面展开 --- 编程 --- 下料（剪、冲、割） ----冲网孔----校平----包 ----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1 数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于 2.0mm。

2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t 为材料厚度，冲孔尺寸一般不小于 1.5t 。

如遇特殊情况，可参照下表：图2.1.1冲孔形状示例材料圆孔最小直径 b矩形孔短边宽 b不锈钢 1.3t 1.0t冷扎板、热扎板 1.0t0.7t铝、黄铜0.8t0.5t*t 为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图 2.1.2 。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t ；平行时，应不小于 1.5t。

（图 1.4 ）图2.1.2冲裁件孔边距、孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔 d2和沉孔 D，应优先保证过孔 d2。

用于螺钉、螺栓的过孔* 要求钣材厚度t ≥ h。

用于沉头螺钉的沉头座及过孔* 要求钣材厚度t ≥ h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于 8.0mm；不锈钢小于或等于 4.0mm ；铝板小于等于 5.0mm。

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料： 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯：131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

1.1钣金所用材料常用材料有:冷轧板SPCC 、热轧板SPHC 、电解板SECC 、普通铝板及铝合金板AL1050、 AL5052-H32,不锈钢板SUS304、覆铝锌钢板. 1.2典型钣金件加工流程图面展开---编程---下料 (剪、 冲、割) ----冲网孔----校平----拉丝----冲凸包---- 压铆----折弯-----焊接----立体拉丝----表处----组装2.1 数冲是用数控冲床加工， 板材厚度加工范围为： 冷扎板、热扎板小于或者等于3.0mm ；铝板小于或者等于4.0mm ；不锈钢小于2.0mm 。

2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t 为材料厚度，冲孔尺寸普通不小于1.5t 。

如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t 为材料厚度，冲孔最小尺寸普通不小于1.2mm 。

冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图不锈钢冷扎板、热扎板铝、黄铜1.0t0.7t0.5t1.3t1.0t0.8t2.1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

图2.1.2 冲裁件孔边距、孔间距示意图2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或者等于 8.0mm；不锈钢小于或者等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵便.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

结构设计工艺手册前言公司现有零件中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响生产进度和交货，也影响结构件的质量。

如钣金零件的折弯，经常会发生折弯碰刀的情况；落料的外圆角、半圆凸台、异型孔的规格太多，以及一些不合理的形状设计，导致加工厂要多开很多不必要的落料模，大大增加模具的加工和管理成本；插箱的钣金导轨、拉伸凸台等设计，品种越来越多，需要统一、规范；喷漆和丝印，也经常出现喷涂选择不合理导致废品率较高、无法丝印等问题；有些钣金零件的点焊完全可以适当增加定位，不增加成本也不影响美观，实际上大部分设计是靠生产的工装定位，不仅麻烦、效率低，精度也不好；很多可以避免焊接的钣金零件，往往设计成角焊的结构形式，焊接和打磨都非常麻烦，不仅效率较低，而且外观质量也经常得不到保证，等等。

长期以来，这些相同的问题不断地重复发生，无论对产品质量还是产品的生产和进度，都会产生不良的影响。

编写这本《结构设计工艺手册》目的，就是为了方便工程师在结构设计时查阅一些常用的、关键的数据，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。

编写这本手册的同时，对《钣金模具手册》标准进行了彻底的改编，对一些典型的结构形状进行了优化和系列化，减少了品种，并在intralink库里对相关的模具建模，不仅方便设计人员进行结构设计，对模具的统一，也会起到较好的效果。

手册中一些典型的数据主要来源于参考资料，一些工艺上的极限尺寸，主要来源于加工厂家提供的数据，是我们应尽可能遵照的。

有些正在生产的零件，一些尺寸超出了手册中给出的极限尺寸，但并不能就能说明这些设计是有良好的工艺性，原则上是在满足产品性能的条件下，尽可能达到最好的加工工艺性。

由于时间和实际经验有限，手册中错误在所难免，恳请大家批评指正，希望经过一定时间的实践检验，经过将来补充、修订、完善之后，能够成为一部非常实用的参考书，对我们的设计工作起到很好的指导作用。

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料： 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯：131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

结构设计工艺手册前言公司现有零件中，不仅在打样过程中经常会有一些加工工艺性的问题，也有很多归档转产的零件存在加工困难的情况，不仅影响生产进度和交货，也影响结构件的质量。

如钣金零件的折弯，经常会发生折弯碰刀的情况；落料的外圆角、半圆凸台、异型孔的规格太多，以及一些不合理的形状设计，导致加工厂要多开很多不必要的落料模，大大增加模具的加工和管理成本；插箱的钣金导轨、拉伸凸台等设计，品种越来越多，需要统一、规范；喷漆和丝印，也经常出现喷涂选择不合理导致废品率较高、无法丝印等问题；有些钣金零件的点焊完全可以适当增加定位，不增加成本也不影响美观，实际上大部分设计是靠生产的工装定位，不仅麻烦、效率低，精度也不好；很多可以避免焊接的钣金零件，往往设计成角焊的结构形式，焊接和打磨都非常麻烦，不仅效率较低，而且外观质量也经常得不到保证，等等。

长期以来，这些相同的问题不断地重复发生，无论对产品质量还是产品的生产和进度，都会产生不良的影响。

编写这本《结构设计工艺手册》目的，就是为了方便工程师在结构设计时查阅一些常用的、关键的数据，更好地保证工程师设计出的零件有较好的加工工艺性，统一结构要素，减少不必要的开模，加快加工进度，降低加工成本，提高产品质量。

编写这本手册的同时，对《钣金模具手册》标准进行了彻底的改编，对一些典型的结构形状进行了优化和系列化，减少了品种，并在intralink库里对相关的模具建模，不仅方便设计人员进行结构设计，对模具的统一，也会起到较好的效果。

手册中一些典型的数据主要来源于参考资料，一些工艺上的极限尺寸，主要来源于加工厂家提供的数据，是我们应尽可能遵照的。

有些正在生产的零件，一些尺寸超出了手册中给出的极限尺寸，但并不能就能说明这些设计是有良好的工艺性，原则上是在满足产品性能的条件下，尽可能达到最好的加工工艺性。

由于时间和实际经验有限，手册中错误在所难免，恳请大家批评指正，希望经过一定时间的实践检验，经过将来补充、修订、完善之后，能够成为一部非常实用的参考书，对我们的设计工作起到很好的指导作用。
