3.集成电路芯片制造的基本工艺流程
1.制作晶圆。
使用晶圆切片机将硅晶棒切割出所需厚度的晶圆。
2.晶圆涂膜。
在晶圆表面涂上光阻薄膜，该薄膜能提升晶圆的抗氧化以及耐温能力。
3.晶圆光刻显影、蚀刻。
使用紫外光通过光罩和凸透镜后照射到晶圆涂膜上，使其软化，然后使用溶剂将其溶解冲走，使薄膜下的硅暴露出来。
4.离子注入。
使用刻蚀机在裸露出的硅上刻蚀出N阱和P阱，并注入离子，形成PN结（逻辑闸门）；然后通过化学和物理气象沉淀做出上层金属连接电路。
5.晶圆测试。
经过上面的几道工艺之后，晶圆上会形成一个个格状的晶粒。
通过针测的方式对每个晶粒进行电气特性检测。
6.封装。
将制造完成的晶圆固定，绑定引脚，然后根据用户的应用习惯、应用环境、市场形式等外在因素采用各种不同的封装形式；同种芯片内核可以有不同的封装形式。
集成电路制造工艺流程介绍1. 晶圆生长：制造过程的第一步是晶圆生长。
晶圆通常是由硅材料制成，通过化学气相沉积（CVD）或单晶硅引入熔融法来生长。
2. 晶圆清洗：晶圆表面需要进行清洗，以去除可能存在的污染物和杂质，以确保后续工艺步骤的成功进行。
3. 光刻：光刻是制造过程中非常关键的一步。
在光刻过程中，先将一层光刻胶涂覆在晶圆表面，然后使用光刻机将芯片的设计图案投影在晶圆上。
接着，进行光刻胶显影，将未受光的部分去除，留下所需的图案。
4. 沉积：接下来是沉积步骤，通过CVD或物理气相沉积（PVD）将金属、氧化物或多晶硅等材料沉积在晶圆表面上，以形成导线、电极或其他部件。
5. 刻蚀：对沉积的材料进行刻蚀，将不需要的部分去除，只留下所需的图案。
6. 接触孔开孔：在晶圆上钻孔，形成电极和导线之间的接触孔，以便进行电连接。
7. 清洗和检验：最后，对晶圆进行再次清洗，以去除可能残留的污染物。
同时进行严格的检验和测试，确保芯片质量符合要求。
以上是一个典型的集成电路制造工艺流程的简要介绍，实际的制造过程可能还包括许多其他细节和步骤，但总的来说，集成电路制造是一个综合了多种工艺和技术的高精度制造过程。
集成电路（Integrated Circuit，IC）制造是一项非常复杂的工艺，涉及到材料科学、化学、物理、工程学和电子学等多个领域的知识。
在这个过程中，每一个步骤都至关重要，任何一个环节出错都可能导致整个芯片的质量不达标甚至无法正常工作。
以下将深入介绍集成电路的制造工艺流程及相关的技术细节。
8. 电镀：在一些特定的工艺步骤中，需要使用电镀技术来给芯片的表面涂覆一层导电材料，如金、铜或锡等。
这些导电层对于芯片的整体性能和稳定性非常重要。
9. 封装：制造芯片后，需要封装芯片，以保护芯片不受外部环境的影响。
封装通常包括把芯片封装在塑料、陶瓷或金属外壳内，并且接上金线用以连接外部电路。
10. 测试：芯片制造完成后，需要进行严格的测试。
集成电路的制造工艺与特点集成电路（Integrated Circuit，简称IC）是现代电子技术的核心和基础，广泛应用于各个领域。
制造一颗集成电路需要经历多道复杂的工艺流程，下面将详细介绍集成电路的制造工艺与特点。
一、制造工艺步骤：1.掺杂：首先，将硅片（制造IC的基础材料）通过掺杂工艺，添加特定的杂质元素，如硼、磷等。
掺杂过程中，杂质元素会改变硅片的电学性质，形成P型或N 型半导体材料。
2.沉积：接下来，将制造IC所需的氧化层或其他特殊材料沉积在硅片表面。
这些材料可以保护芯片，也可以作为电气隔离层或其他功能层。
3.光刻：在硅片上涂上光刻胶，并通过光刻机器曝光、显影、清洗等步骤，将设计好的电路图案转移到光刻胶上。
然后，根据光刻胶的图案，在硅片上进行蚀刻或沉积等处理。
4.蚀刻：利用蚀刻工艺，在未被光刻胶保护的区域上去除多余的材料。
蚀刻可以采用化学腐蚀或物理蚀刻等方法。
5.离子注入：通过离子注入工艺，将特定的杂质元素注入硅片中，以改变硅片的电学性质。
这个过程可以形成导线、二极管、晶体管等功能器件。
6.金属化：在硅片上涂上金属层，以形成电路的金属导线。
经过一系列的金属化工艺，如光刻、蚀刻等，可以形成复杂的电路连接。
7.封装：将完成的芯片连接到封装基板上，通过线缆与外部器件连接。
封装的目的是保护芯片，并提供外部电路与芯片之间的连接。
8.测试：对制造完成的芯片进行测试，以确保其性能和质量符合设计要求。
测试可以包括功能测试、可靠性测试等多个方面。
二、制造工艺特点：1.微小化：集成电路的制造工艺趋向于微小化，即将电路的尺寸缩小到纳米级别。
微小化可以提高电路的集成度，减小体积，提高性能，并降低功耗和成本。
2.精密性：制造集成电路需要高度精密的设备和工艺。
尺寸误差、浓度误差等都可能影响电路的功能和性能。
因此，工艺步骤需要严格控制，以确保芯片的准确性和一致性。
3.多工艺组合：集成电路的制造通常需要多种不同的工艺组合。
集成电路的基本制造工艺
内容多样，条理清晰
一、介绍
集成电路（Integrated Circuit，简称IC）是由大量集成电路元件、连接件、封装材料及其它辅助组件所组成，具有一定功能的电路，它将一
整套电路功能集成在一块微小的半导体片上，以微小的面积实现原来繁杂
的电路的功能，是1958年法国发明家约瑟夫·霍尔发明的结果，后经过
不断发展，已成为当今电子技术发展的核心产品。
二、制造工艺
1.半导体基材准备
半导体基材是制造集成电路的重要组成部分，制造基材的原材料主要
是晶圆，晶圆具有半导体特性，可用于加工成成型小型集成电路，晶圆的
基材制作工艺分为光刻、热处理和清洗三个步骤。
a.光刻
光刻的主要作用是将晶圆表面拉伸形成镜面，具体过程是将晶圆表面
上要制作的电路图案在晶圆上曝光，然后漂白，最后将原有晶圆形成的电
路图案抹去，晶圆表面上形成由其他物质覆盖的晶粒。
b.热处理
热处理是将晶圆暴露在高温环境中，内部离子的运动数量增加，使晶
体结构变化，以及晶粒的大小增加。
这样晶圆表面就可以形成由可控制的
晶体构造来定义的复杂电路模式。
c.清洗。
集成电路ic--芯片制造工艺的八大步骤集成电路（Integrated Circuit，IC）是现代电子技术的核心组成部分，广泛应用于计算机、通信、消费电子等领域。
IC的制造工艺涉及多个步骤，以下将详细介绍其八大步骤。
第一步，晶圆制备。
晶圆是IC制造的基础，它通常由高纯度的硅材料制成。
首先，将硅材料熔化，然后在石英坩埚中拉制出大型硅棒。
接着，将硅棒锯成薄片，形成晶圆。
第二步，沉积。
沉积是指在晶圆表面上沉积一层薄膜，用于制作电路的不同部分。
常用的沉积方法包括化学气相沉积和物理气相沉积。
通过这一步骤，可以形成绝缘层、导体层等。
第三步，光刻。
光刻是一种利用光敏物质的特性进行图案转移的技术。
首先，在晶圆表面涂覆光刻胶，然后使用掩膜板将光刻胶进行曝光，形成所需的图案。
接着，用化学液体将未曝光的部分去除，留下所需的图案。
第四步，蚀刻。
蚀刻是指将多余的材料从晶圆表面去除，以形成所需的结构。
蚀刻方法主要有湿法蚀刻和干法蚀刻两种。
通过这一步骤，可以制作出电路的导线、晶体管等元件。
第五步，离子注入。
离子注入是将特定的杂质离子注入晶圆表面，以改变材料的导电性能。
通过控制离子注入的能量和剂量，可以形成导电性能不同的区域，用于制作场效应晶体管等元件。
第六步，金属化。
金属化是将金属材料沉积在晶圆表面，形成电路的导线和连接器。
常用的金属化方法包括物理气相沉积和电镀。
通过这一步骤，可以形成电路的互连结构。
第七步，封装测试。
封装是将晶圆切割成独立的芯片，并封装到塑料或陶瓷封装中，以保护芯片并便于安装和使用。
测试是对封装好的芯片进行功能和可靠性测试，以确保芯片的质量。
第八步，成品测试。
成品测试是对封装好的芯片进行全面测试，以验证其功能和性能是否符合设计要求。
测试包括逻辑测试、温度测试、可靠性测试等。
通过这一步骤，可以筛选出不合格的芯片，确保只有优质的芯片进入市场。
以上就是集成电路IC制造工艺的八大步骤。
每个步骤都至关重要，缺一不可。
集成电路的基本制造工艺教材引言集成电路（Integrated Circuit, IC）是现代电子技术领域的重要组成部分。
它将大量的电子元器件集成在一个微小的芯片上，具有体积小、功耗低、集成度高和可靠性好等优势。
为了掌握集成电路的制造工艺，我们需要了解其基本概念、制造流程以及常见工艺参数，并掌握常用的工艺设备和材料。
本教材旨在介绍集成电路的基本制造工艺，包括工艺概述、晶体管制造、金属互连、表面处理和工艺参数等内容。
工艺概述什么是集成电路制造工艺集成电路制造工艺是指将集成电路从单晶硅片开始的各个制造工序，通过一系列的工艺操作和步骤，将电子元器件逐步形成在硅片上的过程。
它包括晶体管制造、金属互连、表面处理等工艺步骤。
工艺流程集成电路的制造工艺流程可以分为以下几个主要步骤：1.准备晶圆：选择合适的硅片作为晶圆，进行清洗、去氧化等处理。
2.生长氧化层：使用热氧化或化学气相沉积方法，在硅片表面生长一层氧化硅薄膜。
3.形成掩膜：使用光刻技术，在氧化层上涂覆光刻胶，然后通过曝光和显影将光刻胶形成所需的图案。
4.沉积材料：使用物理或化学方法，在开放的区域上沉积金属或半导体材料。
5.刻蚀材料：使用干法或湿法刻蚀技术，去除不需要的材料，形成所需的结构。
6.清洗和检测：清洗芯片表面，去除残留物，然后使用检测设备对芯片进行测试和验证。
7.封装和测试：将芯片封装成完整的芯片组件，并进行功率测试、功能测试等。
晶体管制造基本构造晶体管是集成电路中最基本的元器件之一，其制造过程包括以下几个步骤：1.掩膜制备：使用光刻技术将掩膜图案转移到硅片上。
2.掺杂：通过离子注入方法，在硅片上引入杂质，形成N型或P型区域。
3.扩散：将掺杂的杂质通过高温扩散到硅片中。
4.雕刻：使用刻蚀技术去除不需要的杂质，并形成晶体管的构造。
5.金属互连：通过金属层进行电极的连接。
工艺参数晶体管的制造工艺中有一些关键的参数需要注意，它们包括：•掺杂浓度：掺杂浓度决定了晶体管的导电性能，过高或过低的掺杂浓度都会导致器件性能的下降。

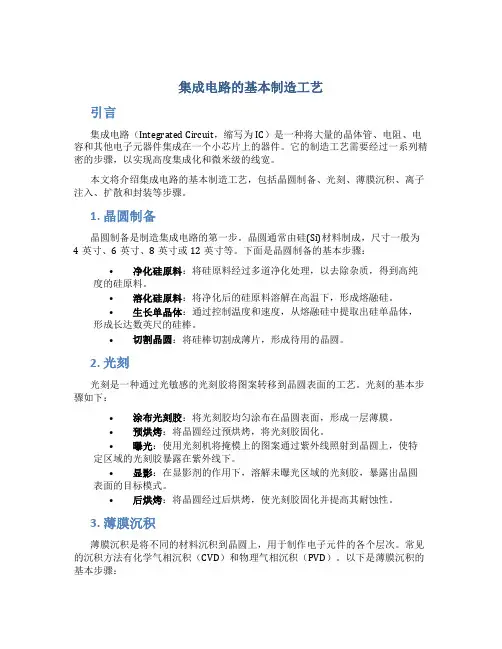

集成电路的基本制造工艺引言集成电路（Integrated Circuit，缩写为IC）是一种将大量的晶体管、电阻、电容和其他电子元器件集成在一个小芯片上的器件。
它的制造工艺需要经过一系列精密的步骤，以实现高度集成化和微米级的线宽。
本文将介绍集成电路的基本制造工艺，包括晶圆制备、光刻、薄膜沉积、离子注入、扩散和封装等步骤。
1. 晶圆制备晶圆制备是制造集成电路的第一步。
晶圆通常由硅(Si)材料制成，尺寸一般为4英寸、6英寸、8英寸或12英寸等。
下面是晶圆制备的基本步骤：•净化硅原料：将硅原料经过多道净化处理，以去除杂质，得到高纯度的硅原料。
•溶化硅原料：将净化后的硅原料溶解在高温下，形成熔融硅。
•生长单晶体：通过控制温度和速度，从熔融硅中提取出硅单晶体，形成长达数英尺的硅棒。
•切割晶圆：将硅棒切割成薄片，形成待用的晶圆。
2. 光刻光刻是一种通过光敏感的光刻胶将图案转移到晶圆表面的工艺。
光刻的基本步骤如下：•涂布光刻胶：将光刻胶均匀涂布在晶圆表面，形成一层薄膜。
•预烘烤：将晶圆经过预烘烤，将光刻胶固化。
•曝光：使用光刻机将掩模上的图案通过紫外线照射到晶圆上，使特定区域的光刻胶暴露在紫外线下。
•显影：在显影剂的作用下，溶解未曝光区域的光刻胶，暴露出晶圆表面的目标模式。
•后烘烤：将晶圆经过后烘烤，使光刻胶固化并提高其耐蚀性。
3. 薄膜沉积薄膜沉积是将不同的材料沉积到晶圆上，用于制作电子元件的各个层次。
常见的沉积方法有化学气相沉积（CVD）和物理气相沉积（PVD）。
以下是薄膜沉积的基本步骤：•清洗晶圆：将晶圆经过化学溶液清洗，去除表面的杂质。
•沉积薄膜：将晶圆放入沉积装置中，通过高温或高压将目标材料沉积在晶圆表面上，形成薄膜。
•薄膜退火：对沉积完的薄膜进行热处理，以提高薄膜的结晶度和电学性能。
4. 离子注入离子注入是通过注入高能量离子到晶圆表面，改变半导体材料的导电性能的工艺。
以下是离子注入的基本步骤：•选择离子种类：根据具体材料和元件要求，选择合适的离子种类。
集成电路的基本制造工艺集成电路是一种将众多电子器件、电路元件、电路功能等集成在同一片半导体晶片上的电子元件。
它是现代电子技术中应用最广泛的一种电路形式，广泛应用于计算机、通信、消费电子、汽车电子和医疗设备等领域。
基本制造工艺是实现集成电路功能的关键。
集成电路的制造工艺主要包括晶圆制备、晶片制造、电路结构形成、封装和测试等几个主要步骤。
首先是晶圆制备。
晶圆是集成电路制造的基础，它是从单晶硅棒中切割得到的圆片。
晶圆材料选择纯度极高的硅，经过多道工序的精炼、提纯和晶化，最终得到高质量的硅晶圆。
然后是晶片制造。
晶圆上通过层层沉积、光刻、蚀刻、扩散等工艺步骤，制造出集成电路的电路结构。
其中，层层沉积是将材料通过化学气相沉积或物理气相沉积的方法附着在晶圆表面，用于制造导线、电容等组件；光刻是利用光刻胶和光源对晶圆进行曝光，形成预定图形，用于制造电路图案；蚀刻是通过化学反应将不需要的材料去除，使得电路结构清晰可见；扩散是在晶圆上加热，使得杂质通过扩散方法掺杂到半导体中，形成导电性。
接下来是电路结构形成。
在晶片制造的基础上，通过电路布局、连线等步骤，将各个电路组件连接起来，形成完整的电路结构。
这也是集成电路设计的关键环节，决定了电路的性能和功能。
然后是封装。
封装是将制造好的晶片保护在外部环境中的过程。
通过封装，可以保护晶片免受湿气、灰尘、机械损伤等外部因素的侵害。
封装的方式有多种，如无引线封装、双列直插封装等，选择适合的封装方式可以提高集成电路的可靠性和性能。
最后是测试。
测试是确保制造好的集成电路符合设计要求的过程。
通过测试，可以验证电路的功能、性能和可靠性，排除不合格产品，确保高质量的集成电路出厂。
综上所述，集成电路的基本制造工艺包括晶圆制备、晶片制造、电路结构形成、封装和测试等多个环节。
每个环节都是完成集成电路功能的重要步骤，需要精细的控制和严格的质量要求。
随着技术的发展，集成电路制造工艺也在不断创新和进步，为实现更高效、更小型化的集成电路提供了基础。
