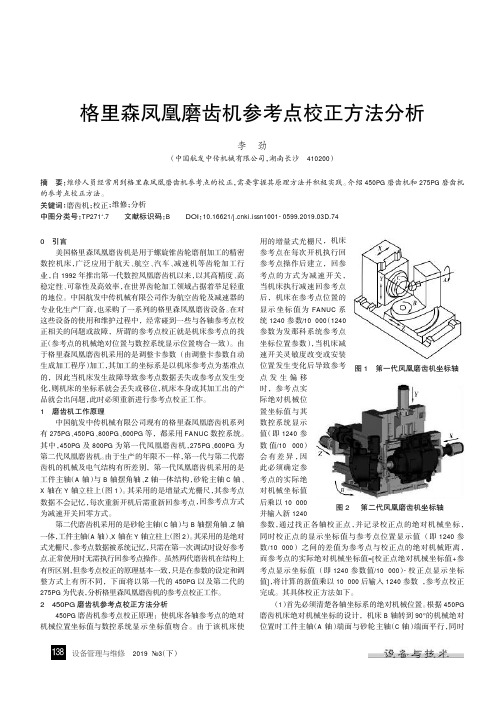

格里森凤凰磨齿机参考点校正方法分析李劲（中国航发中传机械有限公司，湖南长沙410200）摘要：维修人员经常用到格里森凤凰磨齿机参考点的校正，需要掌握其原理方法并积极实践。
介绍450PG磨齿机和275PG磨齿机的参考点校正方法。
关键词：磨齿机；校正；维修；分析中图分类号：TP271+.7文献标识码：B DOI：10.16621/ki.issn1001-0599.2019.03D.740引言美国格里森凤凰磨齿机是用于螺旋锥齿轮磨削加工的精密数控机床，广泛应用于航天、航空、汽车、减速机等齿轮加工行业，自1992年推出第一代数控凤凰磨齿机以来，以其高精度、高稳定性、可靠性及高效率，在世界齿轮加工领域占据着举足轻重的地位。
中国航发中传机械有限公司作为航空齿轮及减速器的专业化生产厂商，也采购了一系列的格里森凤凰磨齿设备。
在对这些设备的使用和维护过程中，经常碰到一些与各轴参考点校正相关的问题或故障，所谓的参考点校正就是机床参考点的找正（参考点的机械绝对位置与数控系统显示位置吻合一致）。
由于格里森凤凰磨齿机采用的是调整卡参数（由调整卡参数自动生成加工程序）加工，其加工的坐标系是以机床参考点为基准点的，因此当机床发生故障导致参考点数据丢失或参考点发生变化，则机床的坐标系就会丢失或移位，机床本身或其加工出的产品就会出问题，此时必须重新进行参考点校正工作。
1磨齿机工作原理中国航发中传机械有限公司现有的格里森凤凰磨齿机系列有275PG、450PG、800PG、600PG等，都采用FANUC数控系统。
其中，450PG及800PG为第一代凤凰磨齿机，275PG、600PG为第二代凤凰磨齿机。
由于生产的年限不一样，第一代与第二代磨齿机的机械及电气结构有所差别，第一代凤凰磨齿机采用的是工件主轴（A轴）与B轴摆角轴、Z轴一体结构，砂轮主轴C轴、X轴在Y轴立柱上（图1）。
其采用的是增量式光栅尺，其参考点数据不会记忆，每次重新开机后需重新回参考点，回参考点方式为减速开关回零方式。
Word中的标尺和参考线使用技巧Word是一款功能强大的文字处理软件，它提供了各种工具和功能，使得排版和编辑更加方便快捷。
其中，标尺和参考线是非常常用的工具，可以帮助我们更好地控制文档的布局和排版。
本文将介绍Word中标尺和参考线的使用技巧，以便读者能够更好地利用这些功能来完成文档编辑。
一、标尺的使用技巧标尺是Word的一个重要工具，可以帮助我们准确定位和调整文档中的元素位置。
下面是一些标尺使用的技巧：1. 显示标尺：默认情况下，Word中的标尺是隐藏的。
若需要显示标尺，可以点击“视图”选项卡，然后在“显示”组下勾选“标尺”。
2. 设置标尺单位：标尺默认使用英寸作为单位，如果你喜欢使用其他单位，比如厘米或毫米，可以在标尺上右键点击，选择“刻度单位”，然后选择合适的单位。
3. 调整标尺位置：标尺的默认位置是文档的左上角，如果需要将标尺拖动到其他位置，可以点击标尺上的空白部分，然后拖动到合适的位置。
4. 横向和纵向标尺：Word的标尺可以水平和垂直显示，用于调整文档中元素的水平和垂直位置。
默认情况下，只有一个水平标尺，若需要添加垂直标尺，可以右键点击水平标尺，选择“添加垂直标尺”。
5. 设置标尺参考点：标尺参考点是用来确定标尺上的度量起点，默认情况下是文档左上角，但我们也可以将标尺参考点设置为其他位置。
右键点击标尺上的度量起点，然后选择合适的位置。
二、参考线的使用技巧参考线是一条虚线，用于帮助我们对齐文档中的元素。
下面是一些参考线使用的技巧：1. 显示参考线：默认情况下，Word中的参考线是隐藏的。
若需要显示参考线，可以点击“页面布局”选项卡，然后在“页面设置”组下点击“参考线”。
2. 添加参考线：点击“页面布局”选项卡中的“参考线”后，可以在弹出的对话框中添加横向和纵向的参考线。
选择“横向参考线”或“纵向参考线”，然后输入要添加的参考线的位置。
3. 调整参考线位置：添加参考线后，我们可以通过鼠标拖动参考线，调整其位置。
数控机床参考点的设置与维修技巧参考点是指当执行手动参考点回归或加工程序的G28指令时机械所定位的那一点，又名原点或零点。
每台机床有一个参考点，根据需要也可以设置多个参考点，用于自动刀具交换（ATC）、自动拖盘交换（APC）等。
通过G28指令执参考点是指当执行手动参考点回归或加工程序的G28指令时机械所定位的那一点，又名原点或零点。
每台机床有一个参考点，根据需要也可以设置多个参考点，用于自动刀具交换（ATC）、自动拖盘交换（APC）等。
通过G28指令执行快速复归的点称为第一参考点（原点），通过G30指令复归的点称为第二、第三或第四参考点，也称为返回浮动参考点。
由编码器发出的栅点信号或零标志信号所确定的点称为电气原点。
机械原点是基本机械坐标系的基准点，机械零件一旦装配好，机械参考点也就建立了。
为了使电气原点和机械原点重合，将使用一个参数进行设置，这个重合的点就是机床原点。
机床配备的位置检测系统一般有相对位置检测系统和绝对位置检测系统。
相对位置检测系统由于在关机后位置数据丢失，所以在机床每次开机后都要求先回零点才可投入加工运行，一般使用挡块式零点回归。
绝对位置检测系统即使在电源切断时也能检测机械的移动量，所以机床每次开机后不需要进行原点回归。
由于在关机后位置数据不会丢失，并且绝对位置检测功能执行各种数据的核对，如检测器的回馈量相互核对、机械固有点上的绝对位置核对，因此具有很高的可信性。
当更换绝对位置检测器或绝对位置丢失时，应设定参考点，绝对位置检测系统一般使用无挡块式零点回归。
一：使用相对位置检测系统的参考点回归方式：1、发那克系统：1）、工作原理：当手动或自动回机床参考点时，首先，回归轴以正方向快速移动，当挡块碰上参考点接近开关时，开始减速运行。
当挡块离开参考点接近开关时，继续以FL速度移动。
当走到相对编码器的零位时，回归电机停止，并将此零点作为机床的参考点。
2)、相关参数：参数内容系统0i/16i/18i/21i0所有轴返回参考点的方式： 0. 挡块、 1. 无挡块1002.10076各轴返回参考点的方式： 0. 挡块、 1. 无挡块1005.10391各轴的参考计数器容量18210570～0575 75707571每轴的栅格偏移量18500508～0511 0640 0642 7508 7509是否使用绝对脉冲编码器作为位置检测器： 0. 不是、1. 是 1815.50021 7021 绝对脉冲编码器原点位置的设定：0. 没有建立、 1. 建立1815.40022 7022位置检测使用类型：0.内装式脉冲编码器、1. 分离式编码器、直线尺1815.10037 7037快速进给加减速时间常数16200522快速进给速度14200518～0521FL速度14250534手动快速进给速度14240559～0562伺服回路增益182505173）、设定方法：a、设定参数：所有轴返回参考点的方式＝0；各轴返回参考点的方式＝0；各轴的参考计数器容量，根据电机每转的回馈脉冲数作为参考计数器容量设定；是否使用绝对脉冲编码器作为位置检测器＝0 ；绝对脉冲编码器原点位置的设定＝0；位置检测使用类型＝0；快速进给加减速时间常数、快速进给速度、FL速度、手动快速进给速度、伺服回路增益依实际情况进行设定。
主轴定位的调整
1 放个圆饼进入刀臂，放校刀器进入主轴锥孔
2 手摇模式
3 一手拿手摇一手转主轴
4 将主轴下移到圆饼缺口处，并且校刀器下平面与圆饼上平面间距为1.5mm（记录Z轴的机械位置，请确定一定是机械位置）
5 用手顶两三下主轴与圆饼，确保主轴停止的位置与圆饼缺口正好对齐
6 按DIAGN 按键
7 驱动器监视
8 主轴模块
9 按PAGE 下一页按键
10 记录下此时主轴的机械位置
11 按下MAINTE 按键
12 参数
13 参数编号
14 输入3108 （主轴定位角度参数）
15 输入密码MPARA
16 输入按键INPUTE
17 写入刚才记录的主轴机械位置数据
18 将Z轴上移，直到主轴键槽距离圆饼有一定距离
19 主轴定位
20 上下移动Z轴，确定主轴定位准确
此时主轴定位完成
Z轴第二参考点位置的确定
1 参数2038 （Z轴第二参考点参数）
2 将上述第四条记录的Z轴机械位置写入。
