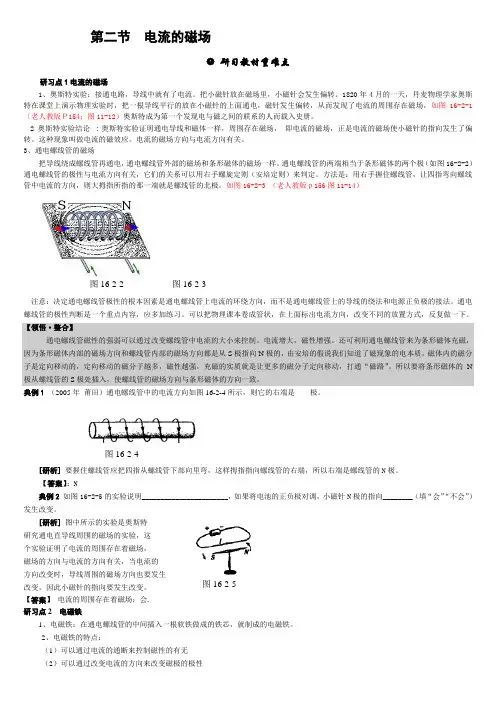

第二节 电流的磁场研习教材重难点研习点1电流的磁场1、奥斯特实验：接通电路，导线中就有了电流。

把小磁针放在磁场里，小磁针会发生偏转。

1820年4月的一天，丹麦物理学家奥斯特在课堂上演示物理实验时，把一根导线平行的放在小磁针的上面通电，磁针发生偏转，从而发现了电流的周围存在磁场，如图16-2-1（老人教版Ｐ154；图11-12）奥斯特成为第一个发现电与磁之间的联系的人而载入史册。

2奥斯特实验结论 ：奥斯特实验证明通电导线和磁体一样，周围存在磁场， 即电流的磁场，正是电流的磁场使小磁针的指向发生了偏转。

这种现象叫做电流的磁效应。

电流的磁场方向与电流方向有关。

3、通电螺线管的磁场把导线绕成螺线管再通电，通电螺线管外部的磁场和条形磁体的磁场一样。

通电螺线管的两端相当于条形磁体的两个极（如图16-2-2）通电螺线管的极性与电流方向有关，它们的关系可以用右手螺旋定则（安培定则）来判定。

方法是：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那一端就是螺线管的北极。

如图16-2-3 （老人教版ｐ156图11-14）注意：决定通电螺线管极性的根本因素是通电螺线管上电流的环绕方向，而不是通电螺线管上的导线的绕法和电源正负极的接法。

通电螺线管的极性判断是一个重点内容，应多加练习。

可以把物理课本卷成管状，在上面标出电流方向，改变不同的放置方式，反复做一下。

【领悟·整合】通电螺线管磁性的强弱可以通过改变螺线管中电流的大小来控制。

电流增大，磁性增强。

还可利用通电螺线管来为条形磁体充磁，因为条形磁体内部的磁场方向和螺线管内部的磁场方向都是从S 极指向N 极的，由安培的假说我们知道了磁现象的电本质，磁体内的磁分子是定向移动的，定向移动的磁分子越多，磁性越强，充磁的实质就是让更多的磁分子定向移动，打通“磁路”。

所以要将条形磁体的N 极从螺线管的S 极处插入，使螺线管的磁场方向与条形磁体的方向一致。

典例1 （2005年 莆田）通电螺线管中的电流方向如图16-2-4所示，则它的右端是____极。

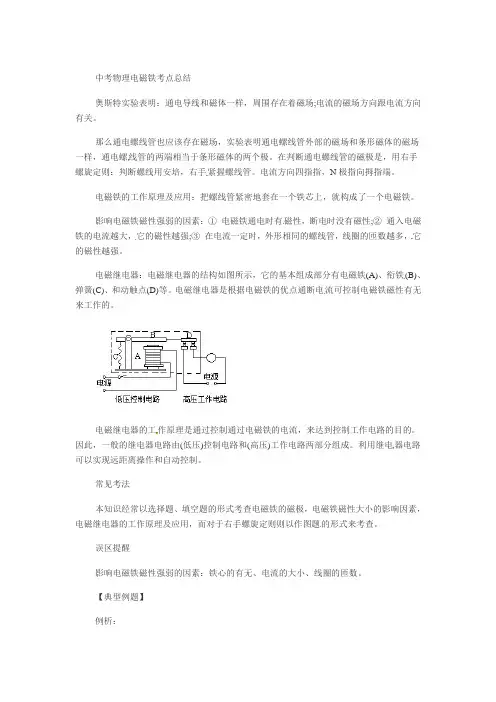

中考物理电磁铁考点总结奥斯特实验表明：通电导线和磁体一样，周围存在着磁场;电流的磁场方向跟电流方向有关。

那么通电螺线管也应该存在磁场，实验表明通电螺线管外部的磁场和条形磁体的磁场一样，通电螺线管的两端相当于条形磁体的两个极。

在判断通电螺线管的磁极是，用右手螺旋定则：判断螺线用安培，右手紧握螺线管。

电流方向四指指，N极指向拇指端。

电磁铁的工作原理及应用：把螺线管紧密地套在一个铁芯上，就构成了一个电磁铁。

影响电磁铁磁性强弱的因素：①电磁铁通电时有磁性，断电时没有磁性;②通入电磁铁的电流越大，它的磁性越强;③在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强。

电磁继电器：电磁继电器的结构如图所示，它的基本组成部分有电磁铁(A)、衔铁(B)、弹簧(C)、和动触点(D)等。

电磁继电器是根据电磁铁的优点通断电流可控制电磁铁磁性有无来工作的。

电磁继电器的工作原理是通过控制通过电磁铁的电流，来达到控制工作电路的目的。

因此，一般的继电器电路由(低压)控制电路和(高压)工作电路两部分组成。

利用继电器电路可以实现远距离操作和自动控制。

常见考法本知识经常以选择题、填空题的形式考查电磁铁的磁极，电磁铁磁性大小的影响因素，电磁继电器的工作原理及应用，而对于右手螺旋定则则以作图题的形式来考查。

误区提醒影响电磁铁磁性强弱的因素：铁心的有无、电流的大小、线圈的匝数。

【典型例题】例析：附图是一种防汛报警器的原理图。

K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮子。

试说明这种报警器的工作原理。

解析：电磁继电器有的用途非常广泛。

在分析各种应用电路工作原理时，主要应弄清电磁铁通断电时触点的通断情况及其对电路的作用。

答案：水位升高时，浮子A会推动B一起上升，当水位达到或超过警戒线时，使控制电路接通。

这时，电流通过电磁铁，使它吸引衔铁，并使工作电路接通，电灯发光报警。

当水位降低时，浮子A带动B一起下降。

当水位低于警戒线时，控制电路被断开，电磁铁因无电流通过而停止工作，不再吸引衔铁，使工作电路被断开，电灯不再发光报警。

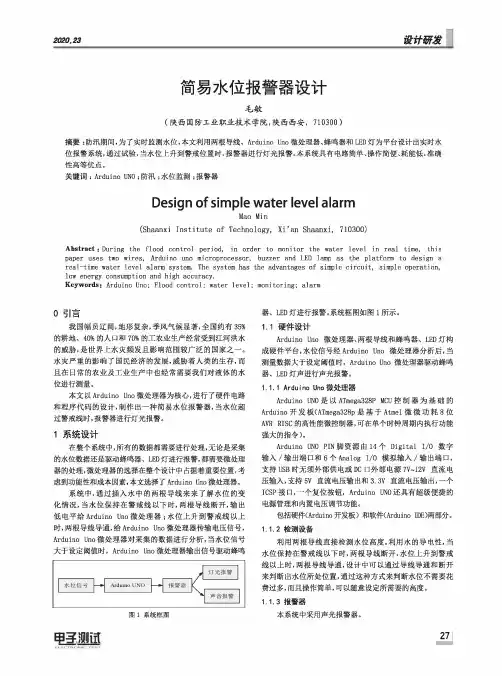

2020.23设计研发简易水位报警器设计毛敏（陕西国防工业职业技术学院，陕西西安，710300）摘要：防汛期间，为了实时监测水位，本文利用两根导线、Arduino Un。

微处理器、蜂鸣器和LED灯为平台设计出实时水位报警系统，通过试验，当水位上升到警戒位置时，报警器进行灯光报警。

本系统具有电路简单、操作简便、耗能低，准确性高等优点。

关键词：Arduino UNO；防汛；水位监测；报警器Design of simple water level alarmMao Min(Shaanxi Institute of Technology,Xi'an Shaanxi,710300)Abstract；During the flood control period,in order to monitor the water level in real time,this paper uses two wires,Arduino uno microprocessor,buzzer and LED lamp as the platfonn to design a real-time water level alarm system.The system has the advantages of simple circuit,simple operation, low energy consumption and high accuracy.Keywords；Arduino Uno;Flood control:water level;monitoring;alarm0引言我国幅员辽阔，地形复杂,季风气候显著，全国约有35%的耕地、40%的人口和70%的工农业生产经常受到江河洪水的威胁，是世界上水灾频发且影响范围较广泛的国家之一。

水灾严重的影响了国民经济的发展，威胁着人类的生存，而且在日常的农业及工业生产中也经常需要我们对液体的水位进行测量。

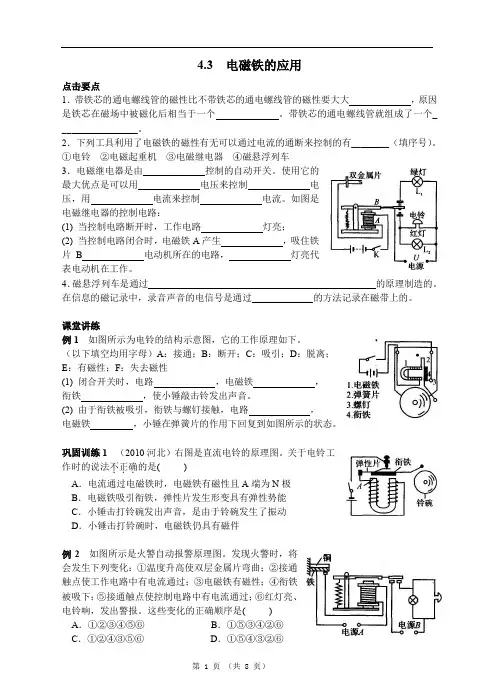

4.3 电磁铁的应用点击要点 1．带铁芯的通电螺线管的磁性比不带铁芯的通电螺线管的磁性要大大 ，原因是铁芯在磁场中被磁化后相当于一个 。

带铁芯的通电螺线管就组成了一个_ __ _。

2．下列工具利用了电磁铁的磁性有无可以通过电流的通断来控制的有__ __（填序号）。

①电铃 ②电磁起重机 ③电磁继电器 ④磁悬浮列车3．电磁继电器是由 控制的自动开关。

使用它的最大优点是可以用 电压来控制 电压，用 电流来控制 电流。

如图是电磁继电器的控制电路：(1) 当控制电路断开时，工作电路 灯亮；(2) 当控制电路闭合时，电磁铁A 产生 ，吸住铁片B 电动机所在的电路， 灯亮代表电动机在工作。

4．磁悬浮列车是通过 的原理制造的。

在信息的磁记录中，录音声音的电信号是通过 的方法记录在磁带上的。

课堂讲练例1 如图所示为电铃的结构示意图，它的工作原理如下。

（以下填空均用字母）A ：接通；B ：断开；C ：吸引；D ：脱离； E ：有磁性；F ：失去磁性(1) 闭合开关时，电路 ，电磁铁 ， 衔铁 ，使小锤敲击铃发出声音。

(2) 由于衔铁被吸引，衔铁与螺钉接触，电路 ， 电磁铁 ，小锤在弹簧片的作用下回复到如图所示的状态。

巩固训练1 （2010河北）右图是直流电铃的原理图。

关于电铃工作时的说法不正确．．．的是( ) A ．电流通过电磁铁时，电磁铁有磁性且A 端为N 极 B ．电磁铁吸引衔铁，弹性片发生形变具有弹性势能 C ．小锤击打铃碗发出声音，是由于铃碗发生了振动 D ．小锤击打铃碗时，电磁铁仍具有磁件例2 如图所示是火警自动报警原理图。

发现火警时，将会发生下列变化：①温度升高使双层金属片弯曲；②接通触点使工作电路中有电流通过；③电磁铁有磁性；④衔铁被吸下；⑤接通触点使控制电路中有电流通过；⑥红灯亮、电铃响，发出警报。

这些变化的正确顺序是( ) A ．①②③④⑤⑥ B ．①⑤③④②⑥ C ．①②④③⑤⑥ D ．①⑤④③②⑥巩固训练2在上图所示某火警自动报警原理图中，双金属片的作用是( )A．既有感温元件的作用，又有控制电路开关的作用B．只有感温元件的作用C．只有控制电路开关的作用D．只有工作电路开关的作用跟踪演练一、选择题1．下列装置中，没有用到电磁铁的是( )A．电磁起重机B．电磁继电器C．电铃D．电热毯2．用电磁继电器来操纵高电压、强电流的开关，其主要作用是( )A．节约用B．操作简单C．保护用电器D．避免危险3．关于电话里的话筒和听筒，下列叙述正确的是( )A．话筒的作用是把声音直接送到对方的听筒B．话筒的作用是把电流的大小变化转化为声音C．当听筒的螺线管里电流的大小变化时，听筒内振动膜振动起来发出声音D．当听筒的螺线管里有稳定的电流时，听筒内振动膜振动起来发出声音4．电磁继电器里电磁铁的铁芯常用软铁而不用钢，这是因为( )A．软铁能被磁化，而钢不能被磁化B．软铁易被磁化，而钢不易被磁化C．在磁化时，软铁具有的磁性比钢强D．软铁的磁性易消失，而钢的磁性不易消失5．(2011威海)在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是( )A．灯亮，电铃响B．灯亮，电铃不响C．灯不亮，电铃不响D．灯不亮，电铃响6．小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是( )A．若将两电磁铁上部靠近，会相互吸引B．电磁铁能吸引的大头针越多，表明它的磁性越强C．B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流D．要使电磁铁磁性增强，应将滑片P向右移动7．如图是用电磁继电器控制电路的实验电路图。

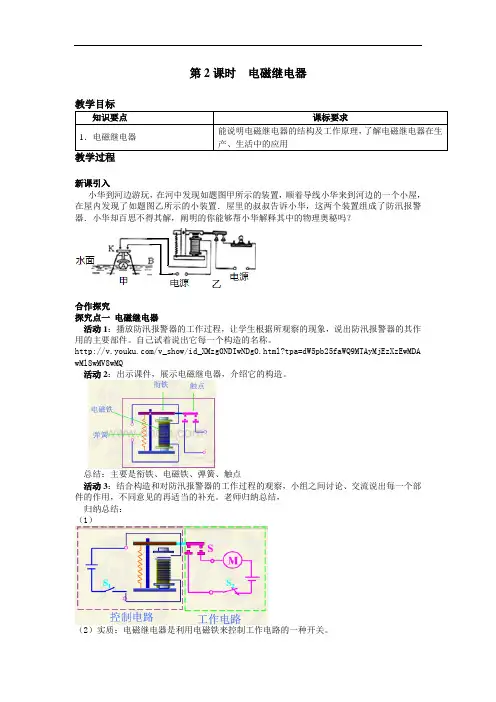

第2课时电磁继电器教学目标知识要点课标要求1．电磁继电器能说明电磁继电器的结构及工作原理，了解电磁继电器在生产、生活中的应用教学过程新课引入小华到河边游玩，在河中发现如题图甲所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如题图乙所示的小装置．屋里的叔叔告诉小华，这两个装置组成了防汛报警器．小华却百思不得其解，阐明的你能够帮小华解释其中的物理奥秘吗？合作探究探究点一电磁继电器活动1：播放防汛报警器的工作过程，让学生根据所观察的现象，说出防汛报警器的其作用的主要部件。

自己试着说出它每一个构造的名称。

/v_show/id_XMzg0NDIwNDg0.html?tpa=dW5pb25faWQ9MTAyMjEzXzEwMDA wMl8wMV8wMQ活动2：出示课件，展示电磁继电器，介绍它的构造。

总结：主要是衔铁、电磁铁、弹簧、触点活动3：结合构造和对防汛报警器的工作过程的观察，小组之间讨论、交流说出每一个部件的作用，不同意见的再适当的补充。

老师归纳总结，归纳总结：（1）（2）实质：电磁继电器是利用电磁铁来控制工作电路的一种开关。

工作原理：如上图所示，电磁铁通电时，把衔铁吸引下来，使动触点与静触点接触，工作电路闭合。

电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。

活动4：让学生走进生活，列举出在生活或生产中，你见到过的电磁继电器有哪些？它们都是怎样工作的？活动5：根据学生的讨论、交流，归纳出学生所列举的实例，以课件的形式展示。

马路路口的闯红灯系统活动6：根据课件展示，让其他组的同学来讲解它们的工作原理，意见不同的，再予以补充说明。

归纳总结：电磁继电器的作用：①低压电路控制高压工作电路；②高温环境下的控制；③远距离控制；④电磁继电器在电铃、防盗报警、温度自动控制、空气开关自动控制等方面起着重要的作用。

典例剖析车辆超载是造成高速公路路面结构损坏的一个重要因素。

小明为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路。

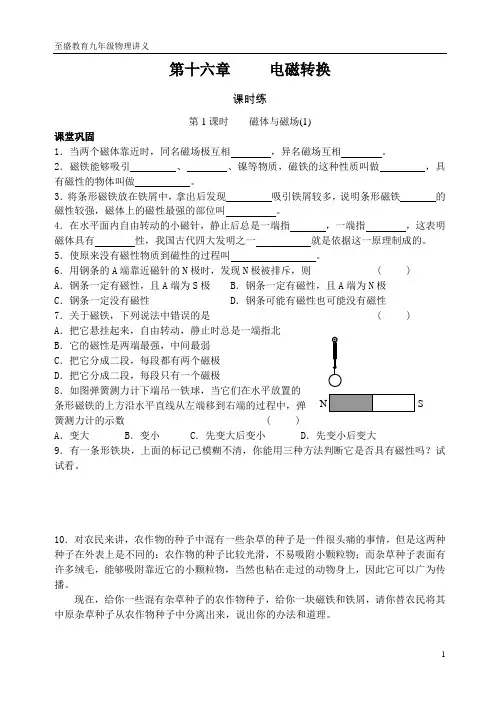

第十六章 电磁转换课时练第1课时 磁体与磁场(1)课堂巩固1．当两个磁体靠近时，同名磁场极互相 ，异名磁场互相 。

2．磁铁能够吸引 、 、镍等物质，磁铁的这种性质叫做 ，具有磁性的物体叫做 。

3．将条形磁铁放在铁屑中，拿出后发现 吸引铁屑较多，说明条形磁铁 的磁性较强，磁体上的磁性最强的部位叫 。

4．在水平面内自由转动的小磁针，静止后总是一端指 ，一端指 ，这表明磁体具有 性，我国古代四大发明之一 就是依据这一原理制成的。

5．使原来没有磁性物质到磁性的过程叫 。

6．用钢条的A 端靠近磁针的N 极时，发现N 极被排斥，则 ( ) A ．钢条一定有磁性，且A 端为S 极 B ．钢条一定有磁性，且A 端为N 极 C ．钢条一定没有磁性 D ．钢条可能有磁性也可能没有磁性7．关于磁铁，下列说法中错误的是 ( ) A ．把它悬挂起来，自由转动，静止时总是一端指北 B ．它的磁性是两端最强，中间最弱C ．把它分成二段，每段都有两个磁极D ．把它分成二段，每段只有一个磁极8．如图弹簧测力计下端吊一铁球，当它们在水平放置的 条形磁铁的上方沿水平直线从左端移到右端的过程中，弹 簧测力计的示数 ( )A ．变大B ．变小C ．先变大后变小D ．先变小后变大9．有一条形铁块，上面的标记已模糊不清，你能用三种方法判断它是否具有磁性吗？试试看。

10．对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子在外表上是不同的：农作物的种子比较光滑，不易吸附小颗粒物；而杂草种子表面有许多绒毛，能够吸附靠近它的小颗粒物，当然也粘在走过的动物身上，因此它可以广为传播。

现在，给你一些混有杂草种子的农作物种子，给你一块磁铁和铁屑，请你替农民将其中原杂草种子从农作物种子中分离出来，说出你的办法和道理。

S课后提升1．磁体上 叫做磁极，一个磁体具有 个磁极，它们分别是 极和 极。

2．把条形磁铁从中间断为两段，那么这两个断面再靠近时， 将 ；如图将喇叭上的圆形磁铁截断后，再让原 断处相对，两半磁铁之间将 (选填“相互吸引”或“相互排斥”或“不发生相互作用”)。

水位报警器运用的原理水位报警器是一种常用的监测设备，广泛运用于各种液体容器中，如水箱、水池、油箱等，用于预警液位过高或过低的情况。

它通过感应液位的高低，发出警告信号或通过控制设备来执行相应的操作，以防止液位超过安全范围，从而保护设备和环境的安全。

水位报警器的原理可以分为机械式、电子式和压力式三种。

机械式水位报警器的原理是利用浮子的浮沉来感知液位高低。

通常，机械式水位报警器由浮子、固定在浮子上的开关以及报警装置组成。

当液位上升到一定高度时，浮子会随之上升，将开关推动到断开位置，触发报警装置发出警告。

反之，当液位下降时，浮子下降，开关重新闭合，报警停止。

机械式水位报警器适用于较小的容器或无需高度精确的液位控制场景。

电子式水位报警器的原理是通过电子传感器实时监测液位高低，并将信号转换成电信号进行处理。

电子式水位传感器通常采用电容、电感或阻抗等原理来感应液位的变化。

当液位上升到设定的高水位或下降到设定的低水位时，传感器会发出相应的电信号，通过处理电路，触发报警器或控制设备进行相应的操作。

电子式水位报警器具有高度的精确性和可靠性，适用于较大容器或对液位要求较高的场景。

压力式水位报警器的原理是通过感应液体压力的变化来监测液位高低。

压力式水位报警器通常由压力传感器、压力变送器和报警装置等组成。

压力传感器将液位压力转换成电信号，通过压力变送器将信号传输出去，经过处理电路，触发报警器发出警告。

压力式水位报警器可以对恶劣环境下的液位进行监测，具有较强的抗干扰能力。

无论是机械式、电子式还是压力式水位报警器，其核心原理都是通过感应液位高低来发出相应的警告信号或执行控制操作。

水位报警器在安全监测和过程控制中起着重要的作用，有效地预防液位超过安全范围所引起的事故，并保护设备和环境的安全。

电磁铁练习 班级 姓名知识点：1.电磁铁磁性的有无有 来控制。

磁性的强弱由 来控制。

2.电磁继电器有两个电路。

分别是 .. 是利用低电压弱电流控制 .例题1．请根据图8提出二个与物理知识有关的问题：1__________________________________ 2___________________________________ 说明工作原理：例题2、请在图中中用笔线代替导线将各器材和元件连成电路，要求开关S 断开时绿灯亮，红灯熄灭；开关S 闭合时红灯亮，绿灯熄灭；红灯和绿灯用高压电源供电，电磁继电器线圈用低压电源供电，注意连线不要交叉。

再说明工作原理例题3.为探究“影响电磁铁磁性强弱的因素”，小明以电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图17所示的简易实验.(1)他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱.(2)连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到图（a ）所示的情景；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图（b ）所示的情景. 比较图（a ）和（b ），可 图中的电流较小，从而发现，通过电磁铁的电流 越 (填“大”或“小”)磁性越强.ABD E绿红低压电源+_高压电源 +_S（3）如图（c ）,将导线绕在两枚铁钉上,构成两个简易电磁铁串联的电路. 从图（c ）的情景看出，在 相同的情况下，线圈的匝数越 （填“多”或“少”）磁性越强练习：1 图甲是周小平同学为学校办公楼空调设计的自动控制装置，R 是热敏电阻，其阻值随温度变化关系如下表格所示。

已知继电器的线圈电阻R 0为10Ω，左边电源电压为6V 恒定不变。

电流表O ～30mA 量程接入电路，图乙是电流表表盘。

当继电器线圈中的电流大于或等于15mA 时，继电器的衔铁被吸合，右边空调电路正常工作。

(1)该同学将电流表改成了温度表，通过计算并标出表 盘上25℃的位置。

专题练习 电学训练（2014中考物理复习备考）一、填空题（每空2分，共40分）1．电流通过电灯的灯丝做功．这是 能转化为 ．电流通过用电器做了多少功，就有多少 能转化为 能．2．小明家的电能表如图16.36所示，家中用电器的总功率不能超过 W ．当小明家只有一盏电 灯工作时，3min 内转盘正好转过5圈，则该灯泡消耗的 电能是 J ，它的电功率为 W ． 3．某电风扇中的电枢线圈电阻为2Ω，当它接在220V 照明电路中，通过线圈的电流为10A ，那么电风扇工作5min ，消耗的电能 J ，产生热量 J ，有 J 的电能转化为机械能．4．阻值是4Ω的电阻接入电路中，通过的电流是0.5A ，通电时间10s ，在该电阻上产生的热量是 J ．5．一只标有“220V 40W ”的灯泡正常发光时，通过灯丝的电流是 A ，灯丝的电阻是 Ω，正常发光0.5h 消耗的电能是 度．6．如图16.37所示，甲图是 机的示意图，乙图是 机的示意图．7．电动机是根据 基本原理制成的，它的转动方向与 和 有关，而它的转动速度与 有关．二、选择题（每题2分，共32分）8．关于电功率，正确的说法是（ ）A ．电功率大，表示电流做功多B ．电功率大，表示电流通过导体消耗的电能多C ．电功率大，表示电流做功快D ．电功率大，表示流过导体的电流大9．如图16.38所示，玩具小船上装着一个由电池和 螺线管（有铁芯）组成的闭合电路，把小船按东西方向静置在水面上，放开小船，船头A 最终的指向是（ ） A ．向东B ．向西C ．向南D ．向北10．某家用电器正常工作时的功率约为300W ，则它可能是（ ）A ．空调器B ．白炽灯C ．洗衣机D ．语言复读机图16.37甲 乙图16.36 西 北 东 南 图16.38 A11．一盏标有“220V 40W ”字样的电灯，将它接到110V 的电路中，其实际功率为（ ）A ．40WB ．20WC ．10WD ．无法确定12．如图16.39所示是使用测电笔的几种用法示意图，其中正确的是（ ）A ．甲与乙B ．甲与丙C ．丙与丁D ．乙与丙13．如图16.40所示为四位同学判断通电螺线管极性时的做法，正确的是（ ）14．如图16.41所示，是一种防汛报警器的原理图．S 是触点开关，B 是一个漏斗形的竹片圆筒，里面有个浮子A ，当水面上涨到达警戒水位时（ ）A ．甲灯亮B ．乙灯亮C ．两灯都亮D ．两灯都不亮15．把标有“8V 16W ”的灯泡L 1和“12V 36W ”的灯泡L 2串联后接在电源两端，其中一只灯泡正常发光，另一只灯泡没有达到其额定功率，则（ ）A ．电源电压为20VB ．电路中电流为3AC ．两灯泡的总功率为32WD ．灯L 2的实际功率小于灯L 1的实际功率16．两只外形相同、灯丝长度相等的灯泡，在它们的标识上只能看清都标有“220V ”字样，它们的额定功率不同，下列判断正确的是（ ）A ．灯丝粗的额定功率小B ．若将它们串联在同一电路中，亮度大的灯泡额定功率小C ．若将它们串联在同一电路中，亮度大的灯泡额定功率大D ．若将它们并联在同一电路中，亮度大的灯泡额定功率小17．把两盏“PZ220－25”的灯泡串联后接在220V 的电路中，消耗的总功率是P 1；再把它们并联后接在220V 的电路中，消耗的总功率是P 2．则P 1：P 2是（ ）A ．1：4B ．4：1C ．1：2D ．2：118．下列说法中错误的是（ ）A ．1kW ·h 的电能可以使40W 的照明灯泡正常工作25hB ．电能表是测量电路消耗电能的仪表C ．电能表上标有“220V 10A （20A ）”，其含义是电能表的额定电压是220V ，持续工作的最大电流是20AD ．利用电能表可以间接地测量用电器的功率甲 乙丙丁图16.39 图16.40A B CD 图16.4119．将一根电炉丝接在电路中，在时间t 内产生的热量为Q 1；如果将它对折后接在同一电路中，在相同时间内产生的热量为Q 2，则Q 1：Q 2为（ ）A ．4：1B ．1：4C ．2：1D ．1：220．下列家用电器中，不属于电热器的是（ ）A ．电饭锅B ．电熨斗C ．电风扇D ．电烤箱21．如图16.42示现象中，符合用电安全的是（ ）22．如图16.43所示四个演示实验中，能够说明电磁感应现象的是（ ）23．如图16.44所示是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是三、作图、实验题（共16分）24．（3分）请根据电流表在图16.45所示的电路中的正确接法，标出通电螺线管的极性及画出小磁针在A 、B 两点静止时北极所指的方向．25．（3分）根据小磁针静止时的指向，画出图16.46所示左端螺线管的绕线方法．26．（10分）⑴在右边空白处画出“伏安法测3.8V·A 图16.45- ·B 图16.46图16.43 电器失火时先切断电源 湿衣服晾在电线上 用湿抹布擦正在使用的电器 家用电器未加接地保护 AB C D 图16.42图16.44小灯泡的额定功率”的实验的电路图．⑵图中滑动变阻器的作用是 ．⑶实验时发现电压表示数为2V ，为测定小灯泡的额定功率应滑动变阻器的滑片使阻值变 （填“大”或“小”）．⑷一位同学连接的实验电路，无论怎样移动变阻器的滑片，电流表和电压表示数都不为零且不变化，灯光较暗，原因是 ．⑸另一位同学连接的实验电路，闭合开关后发现电流表指针偏转、电压表指针不动，该故障的原因是 ．A ．灯泡灯丝断了B ．电流表接线短路C ．电源接触不良D ．灯座接线短路四、计算、简答题（每小题6分，共12分）27．如图16.47所示，R 1是0～10Ω的滑动变阻器，R 2=200Ω，电源电压U 保持6V 不变．⑴当S 断开，P 滑至b 点，R 1的功率为0.1W ，求R 3的阻值．⑵当S 闭合，P 滑至a 点，求整个电路在1min 内放出的热量．28．小刚家里新买了一只电热水壶，铭牌上标有“220V 1000W ”字样．他想：该壶正常工作时烧水的效率如何呢？请你帮助小刚设计一个探究电热水壶烧水效率的实验，要求写出：（1）需要测量或了解的物理量；（2）效率的表达式．（提示：壶中水吸收的热量与电热水壶消耗的电能之比叫电热水壶的烧水效率）参考答案1．电 光能和内能 电 其它形式的 2．1100 7200 40 3．6.6×105 0.6×105 6×105 4．1.025 5．0.18 1210 0.02 6．发电 电动 7．通电线圈在磁场中受和转动 磁场方向 电流方向 电流大小 8．C 9．D 10．C 11．C 12．B 13．A 14．B 15．C16．B 17．A 18．C 19．A 20．C 21．A 22．B 23．D 24．略 25．略 26．⑴图略 ⑵调节小灯泡两端的电压使其达到额定电压 ⑶小 ⑷滑动变阻器同时接在了下面的两个接线柱上 ⑸D 27．⑴50Ω ⑵54J 28．⑴在壶中装入一定量的水，测出其质量m ，初温t 0；开始通电并记下初始时刻；一段时间后，记下结束时刻同时读出末温t ；利用两个时刻算出所用时间T ；⑵η＝ ＝图16.47 C m （t －t 0） PT 水 C m （t －t 0） 1000T 水。
