格力中央空调安装工艺

中央空调安装流程概述（下）在中央空调安装过程中，当充氮保压工作完成之后，冷凝水管的安装工作便可着手进行。

1、冷凝水管的安装：冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。

质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。

2、安装外机：做到外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物，所有落地脚必须安装减震块，保证外机运转正常。

3、抽真空：外机安装完毕后在充填冷媒前需要对冷媒管进行抽真空，把管内的空气抽出，保持管内干燥、无水分，否则空气和水会与冷媒混合产生冰晶，严重的会造成设备损坏。

规范：冷媒管需要连接上外机后进行操作;抽真空的时间一般多联机不少于两小时，一拖一风管机不少于20分钟。

4、充填冷媒：上述工作完成后，则可以开启冷媒阀，释放出外机内自带的冷媒，开机测试并检测压力，适当进行补充，直至调试完成，达到理想工作状态后即可。

5、风口测量安装：回风口：通常回风口会与检修口安装在一起，风口尺寸必须与内机回风口吻合，不能出现错位情况，这样才可以达到最佳回风量;并保证有足够的维修空间。

出风口：若使用ABS风口在测量风口时要留有一定的热胀冷缩空间。

另各位顾客注意，出风口一定不能装在灯带附近(理由：如果出风口前有灯带，会造成空调在制热时遮挡出风，而热空气是往上的，使得热空气滞留房间的上部，从而整个活动空间感觉热量不足，需很长时间才能有热感觉)。

嵌入式或凹入吊顶内部的出风口，需注意检查吊顶是否完成，如果吊顶部分内有裂缝，造成漏风，会造成气流短路，出来的风未到达使用区域，已经回到空调内机了，影响使用效果。

如果做下送下回风/侧送侧回风方式，则需保证出风口与回风口之间的间距在1.2米。

只要按上述要点，规范施工，通常都可以保证冷媒系统稳定高效运行数十年。

中央空调安装流程就为您介绍到这里，如果您有任何疑问，或者您对中央空调安装、施工方面的其他内容感到陌生。

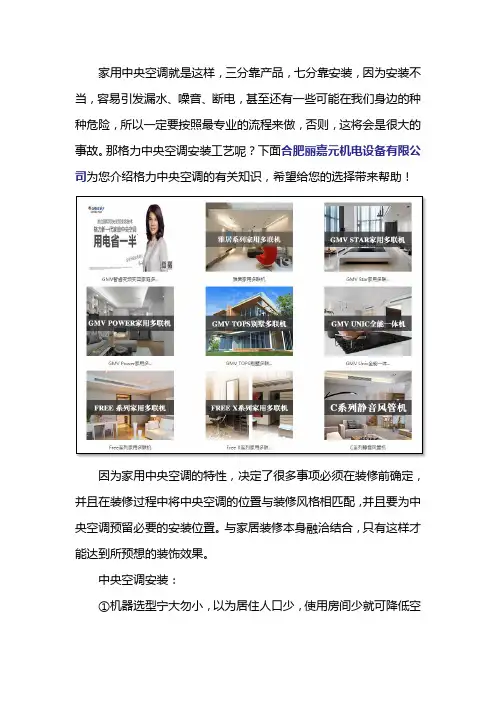

家用中央空调就是这样，三分靠产品，七分靠安装，因为安装不当，容易引发漏水、噪音、断电，甚至还有一些可能在我们身边的种种危险，所以一定要按照最专业的流程来做，否则，这将会是很大的事故。

那格力中央空调安装工艺呢？下面合肥丽嘉元机电设备有限公司为您介绍格力中央空调的有关知识，希望给您的选择带来帮助！因为家用中央空调的特性，决定了很多事项必须在装修前确定，并且在装修过程中将中央空调的位置与装修风格相匹配，并且要为中央空调预留必要的安装位置。

与家居装修本身融洽结合，只有这样才能达到所预想的装饰效果。

中央空调安装：①机器选型宁大勿小，以为居住人口少，使用房间少就可降低空调型号的想法是不正确的。

②室外机位置一定放到通风顺畅的地方，如果通风不畅，则会大大影响空调能力。

③室内机位置一般不要放在卫生间或厨房的顶部，如果一定要放，则要制定好回风方案，不要在卫生间或厨房回风。

④室内机要留检修口以保证日后维修之用。

⑤选择送风口位置，要使空调区域风能流通起来。

⑥送风口尺寸要保证一定的送风口尺寸，送风口过大会影响空调效果。

怎样做到因房制宜选空调呢？层高不足2.7米和总面积不到100平米的房子都不适宜安装中央空调。

房屋的层高如果小于2.7米，在安装中央空调后高度将小于2.4米，人身处其中会感到“头重脚轻”，影响居住舒适度，所以层高2.7米以下的房屋最好不要选择中央空调，即使安装中央空调，也要采用局部吊顶的方法，避免大面积的压迫感。

户式中央空调对房屋面积也有一定的要求，如果房屋总面积不足100平米，使用中央空调就不划算，这种情况下普通空调倒不失为一个明智的选择，此外，室外机的摆放位置也需要注意，室外机一般需要0.6到1立方米的空间，如果室外没有足够的空间，就会为安装和使用带来一连串的问题。

真正适合安装户式中央空调的房屋，需要具备以下两个基本条件：首先是房屋要够高，层高至少达到2.7米；其次面积要够大，总面积100平米以上。

由于现市场上户式中央空调的种类很多，所以。

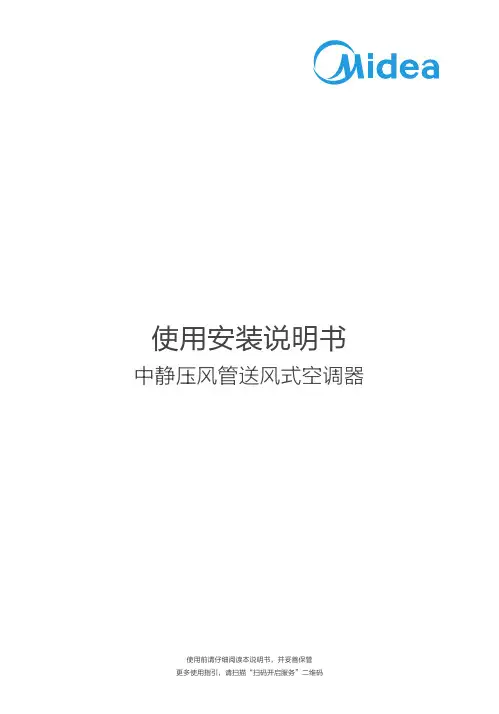

使用安装说明书中静压风管送风式空调器使用前请仔细阅读本说明书，并妥善保管更多使用指引，请扫描“扫码开启服务”二维码目录声明●本产品执行标准：GB/T 18836。

●本说明书仅作示例说明，产品及部件外观请以实物为准。

● 使用前请仔细阅读本说明书及电子说明书，否则可能会给本机造成损害或危及您或他人的人身 财产安全。

由于技术更新，致产品升级或变更，恕不另行通知。

电子说明书也会随技术创新进 行更新，请扫描二维码获取最新电子说明书。

● 阅读后请与发票一起妥善保管。

安全警示空调器主体构件配件清单遥控器使用说明清洁保养安装及维修注意事项环保清单安装简图室内机回风箱进风面板室内机排水管的安装技术参数检验运行使用条件常见现象及故障安装服务、售后服务保修卡安全警示产品简介使用说明清洁保养安装说明服务指南01030304050708131416171919192021封底查阅电子说明书方法● 请扫描说明书封底“扫码开启服务”二维码。

安全警示01提示本节记载了安全事项的重要内容，以防止对使用者及他人造成人身伤害或财产损失。

请在充分理解下面内容（标志、图标）的基础上阅读正文，并请务必遵守所记载的安全事项。

禁止用电源开关直接关闭空调器。

请勿用湿手操作空调器。

禁止用水直接冲淋空调器。

卸下或打开面板时，切勿触碰空调器的金属部位。

不得让身体长时间直接接触冷风或制冷过度。

不得踩踏在室内机、室外机上，或在其上放置物品，避免遮挡进、出风口。

切勿用于食品、精密仪器、贵重美术品的保存，切勿安装在船舶、车辆等特殊场所。

切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时，请经常打开窗户通风。

切勿在室内机下面放置其它电气产品、家具、贵重物品等。

禁止擅自更换电源线，或将电源线中途驳接，或与其它电器并联使用；如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体；不得使用与空调器本身所配制冷剂不同的其它制冷剂。

格力家庭中央空调安装规范目录一、安装材料……………………………………………………………2-2二、安装工具…………………………………………………………………3-3三、安装人员形象……………………………………………………………3-3四、规范的家庭中央空调安装贴纸…………………………………………4-4五、设备的安装………………………………………………………………5-7六、吊码安装…………………………………………………………………7-7七、冷媒管施工………………………………………………………7-13八、排水管的安装…………………………………………………………13-15九、材料保温………………………………………………………………15-17十、风口安装………………………………………………………………17-18 十一、强弱电安装…………………………………………………………18-18 十二、调试运行……………………………………………………………18-19一.安装材料序号安装材料铜管图片要求常用品牌上海飞轮符合国标的磷酸脱氧无缝铜管12符合国标要求，燃烧等级B1保温棉福乐斯（B1级）级3 4 5冷凝排水管电源线符合国标要求，厚度≥1.8mm ---符合国标要求，0.75mm2以上（带屏蔽）吊杆M8以上，不锈钢（吊架）吊杆、代码6 7外接风管风口----符合国标要求，复合材料符合国标要求，ABS材料8分歧管格力格力专用分歧管9制冷剂中化蓝天-金冷中化蓝天二.安装工具名称图片名称图片弯管器扩口器名称力矩扳手名称图片名称压力表名称图片图片图片真空泵风速仪三．安装人员形象安装人员在现场施工过程中，必须穿着格力工作服。

四．规范的家庭中央空调安装贴纸1．安装人员在施工前，必须在施工现场挂贴格力施工挂图。

2.施工现场必须对排水管、铜管、出回风口等张贴格力标识贴纸说明，并做好出回风口的防尘处理。

标识贴纸如下图：五.设备的安装1.设备的检查1.1.室内机安装前必须检查型号、名称与施工图纸是否一致。

格力中央空调安装质量标准---适用于家用多联及风管机前言中央空调系统是“三分设备、七分安装”，安装质量直接影响到中央空调系统后期运行效果和稳定性。

为了使您了解格力中央空调的安装要点，我们结合相关规范和施工中常见问题特制定以下标准，该部分以图片的形式直观描述了家用中央空调安装过程关键点并简要分析了不规范施工可能造成的后果。

希望大家重视务必按规范进行施工，避免造成一些不良后果。

2一、家装多联机简介•家装多联机：一台室外机通过铜管连接多台室内机实现制冷和制热。

风管式室内机超薄风管式室内机室外机（较大冷量）通讯线通讯线线控器铜管室外机（小冷量）遥控器壁挂式室内机单面出风天井式室内机3二、空调安装流程及与装修的配合空调安装流程①沟通交流③室内机吊装④铜管布管安装⑤排水管布管安装⑥空调电源线布线⑦机组之间通讯线布线⑧室外机安装⑨风口、检修口安装⑩调试验收⑥⑦在吊顶未封闭前进行或者与装修布线同时预埋⑧和室内装修基本无关联⑨吊顶基本完成，未做刷漆前进行⑩装修基本完成时进行4与装修的配合② 在空调安装前、装修前进行②室内机与线控器之间通讯线布线②与装修布线同时预埋③④⑤在吊顶龙骨未布置前进行三、沟通安装施工前空调安装单位、用户、室内装修单位之间的有效沟通是非常必要的，有效的沟通可以保证施工过程的顺畅，保证空调的使用效果，避免不要的返工和工期延误！沟通的内容有：室外机、室内机的安装位置、水管和铜管的布置、送风口、回风口、检修口的位置等。

5三、沟通——室外机安装1、室外机必须选择通风良好位置。

原因：室外机必须利用机组的风机与外界环境进行充分的热量和冷量的交换才能正常运行。

违反后的影响：增加运行电费，空调效果差，严重的出现“高压保护”故障而停机，空调无法正常运行。

百叶向下的角度太大百叶太密√××6三、沟通——室外机安装2、室外机安装位置要远离卧室等对噪音要求较高的地方。

原因：室外机运行时会产生一定的声音。

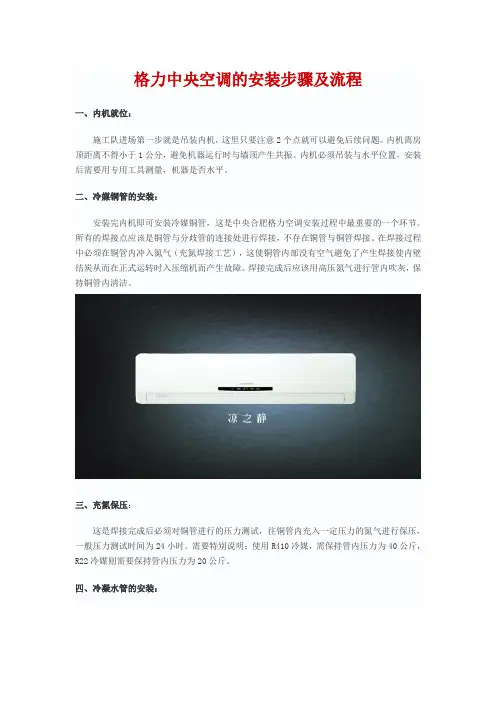

格力中央空调的安装步骤及流程一、内机就位：施工队进场第一步就是吊装内机，这里只要注意2个点就可以避免后续问题。

内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。

内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。

二、冷媒铜管的安装：安装完内机即可安装冷媒铜管，这是中央合肥格力空调安装过程中最重要的一个环节。

所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。

在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），这使铜管内部没有空气避免了产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。

焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。

三、充氮保压：这是焊接完成后必须对铜管进行的压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时。

需要特别说明：使用R410冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。

四、冷凝水管的安装：冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。

质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。

五、安装外机：做到外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物，所有落地脚必须安装减震块，保证外机运转正常。

六、抽真空：外机安装完毕后在充填冷媒前需要对冷媒管进行抽真空，把管内的空气抽出，保持管内干燥、无水分，否则空气和水会与冷媒混合产生冰晶，严重的会造成设备损坏。

规范：冷媒管需要连接上外机后进行操作；抽真空的时间一般多联机不少于两小时，一拖一风管机不少于20分钟。

七、充填冷媒：上述工作完成后，则可以开启冷媒阀，释放出外机内自带的冷媒，开机测试并检测压力，适当进行补充，直至调试完成，达到理想工作状态后即可。

八、风口测量安装：回风口：通常回风口会与检修口安装在一起，风口尺寸必须与内机回风口吻合，不能出现错位情况，这样才可以达到最佳回风量；并保证有足够的维修空间。

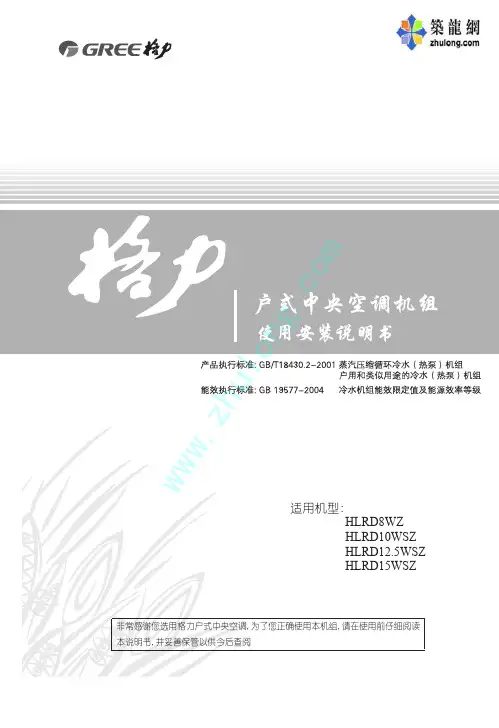

目录一、系统介绍 -------------------------------------------------------------------- 2二、机组介绍 -------------------------------------------------------------------- 31．机组性能 ---------------------------------------------------------------------------------------- 3 2．机组外形示意图 ------------------------------------------------------------------------------- 4三、控制器操作说明 ----------------------------------------------------------- 7A．手操器显示功能------------------------------------------------------------------------------- 7 B．手操器按键功能 ----------------------------------------------------------------------------- 8 C．蜂鸣器------------------------------------------------------------------------------------------- 8 D．基本操作---------------------------------------------------------------------------------------- 8 E．故障代码表 ------------------------------------------------------------------------------------- 9四、日常操作与维护 --------------------------------------------------------- 10五、常见故障及解决方法---------------------------------------------------- 11六、末端设备选型指导------------------------------------------------------- 12七、系统安装 ------------------------------------------------------------------ 131．机组安装 -------------------------------------------------------------------------------------- 13 2．机组接线 -------------------------------------------------------------------------------------- 15 3．末端设备安装 -------------------------------------------------------------------------------- 16 4．水管路连接 ----------------------------------------------------------------------------------- 175．冬季防冻注意事项 -------------------------------------------------------------------------- 18八、系统调试 ------------------------------------------------------------------ 191．空调系统冷冻水的充注 -------------------------------------------------------------------- 19 2．试运转前的检查 ----------------------------------------------------------------------------- 19 3．试运行 ----------------------------------------------------------------------------------------- 19九、随机附件使用说明------------------------------------------------------- 20尊敬的用户：欢迎您选用格力双系统户式（别墅）中央空调机组。

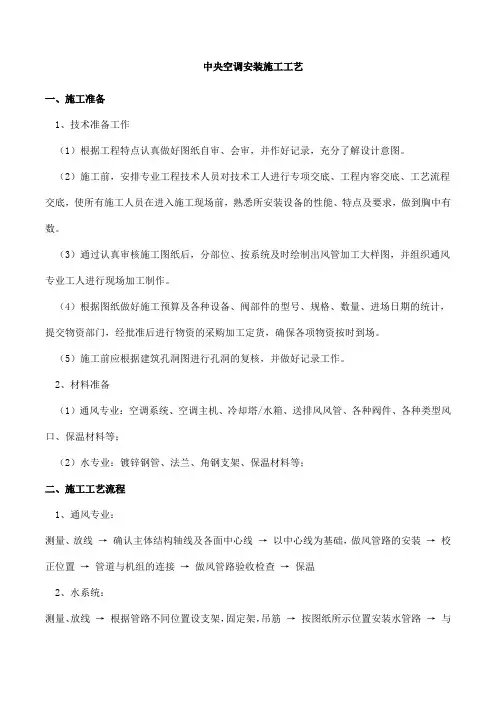

中央空调安装施工工艺一、施工准备1、技术准备工作（1）根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。

（2）施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。

（3）通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并组织通风专业工人进行现场加工制作。

（4）根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。

（5）施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。

2、材料准备（1）通风专业：空调系统、空调主机、冷却塔/水箱、送排风风管、各种阀件、各种类型风口、保温材料等；（2）水专业：镀锌钢管、法兰、角钢支架、保温材料等；二、施工工艺流程1、通风专业：测量、放线→确认主体结构轴线及各面中心线→以中心线为基础，做风管路的安装→校正位置→管道与机组的连接→做风管路验收检查→保温2、水系统：测量、放线→根据管路不同位置设支架，固定架，吊筋→按图纸所示位置安装水管路→与机组连接（包括风机盘管）→压力实验→外表面的防腐防锈处理→保温→清洁整理→检查验收三、施工技术要点1、通风专业：1.1 风管及部件的安装1.1.1 风管的安装：地上部分的空调风管采用镀锌钢板，钢板厚度按“通风与空调工程施工质量验收规范”（GB50243—2002）执行。

风管穿沉降缝用涂塑软管，一般风管法兰连接处垫料用8501胶带，排烟风管使用石棉扭缆。

1.2 支架安装1.2.1 支吊架安装是风管系统安装的第一道工序。

支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。

风管的支吊架间距如设计无要求时，对于不保温风管的支架间距应符合下列要求：（1）水平安装的风管直径或大边长小于400mm，其间距不超过4米；大于或等于400mm其间距不超过3米。

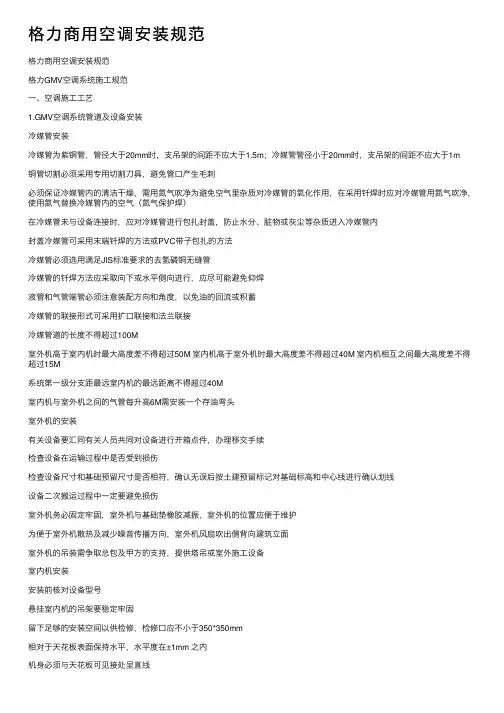

格⼒商⽤空调安装规范格⼒商⽤空调安装规范格⼒GMV空调系统施⼯规范⼀、空调施⼯⼯艺1.GMV空调系统管道及设备安装冷媒管安装冷媒管为紫铜管，管径⼤于20mm时，⽀吊架的间距不应⼤于1.5m；冷媒管管径⼩于20mm时，⽀吊架的间距不应⼤于1m铜管切割必须采⽤专⽤切割⼑具，避免管⼝产⽣⽑刺必须保证冷媒管内的清洁⼲燥，需⽤氮⽓吹净为避免空⽓⾥杂质对冷媒管的氧化作⽤，在采⽤钎焊时应对冷媒管⽤氮⽓吹净，使⽤氮⽓替换冷媒管内的空⽓（氮⽓保护焊）在冷媒管未与设备连接时，应对冷媒管进⾏包扎封盖，防⽌⽔分、脏物或灰尘等杂质进⼊冷媒管内封盖冷媒管可采⽤末端钎焊的⽅法或PVC带⼦包扎的⽅法冷媒管必须选⽤满⾜JIS标准要求的去氢磷铜⽆缝管冷媒管的钎焊⽅法应采取向下或⽔平侧向进⾏，应尽可能避免仰焊液管和⽓管端管必须注意装配⽅向和⾓度，以免油的回流或积蓄冷媒管的联接形式可采⽤扩⼝联接和法兰联接冷媒管道的长度不得超过100M室外机⾼于室内机时最⼤⾼度差不得超过50M 室内机⾼于室外机时最⼤⾼度差不得超过40M 室内机相互之间最⼤⾼度差不得超过15M系统第⼀级分⽀距最远室内机的最远距离不得超过40M室内机与室外机之间的⽓管每升⾼6M需安装⼀个存油弯头室外机的安装有关设备要汇同有关⼈员共同对设备进⾏开箱点件，办理移交⼿续检查设备在运输过程中是否受到损伤检查设备尺⼨和基础预留尺⼨是否相符，确认⽆误后按⼟建预留标记对基础标⾼和中⼼线进⾏确认划线设备⼆次搬运过程中⼀定要避免损伤室外机务必固定牢固，室外机与基础垫橡胶减振，室外机的位置应便于维护为便于室外机散热及减少噪⾳传播⽅向，室外机风扇吹出侧背向建筑⽴⾯室外机的吊装需争取总包及甲⽅的⽀持，提供塔吊或室外施⼯设备室内机安装安装前核对设备型号悬挂室内机的吊架要稳定牢固留下⾜够的安装空间以供检修，检修⼝应不⼩于350*350mm相对于天花板表⾯保持⽔平，⽔平度在±1mm 之内机⾝必须与天花板可见接处呈直线将吊挂框固定在悬吊螺栓上，牢固拧紧上下两个螺帽，在螺帽下要使⽤垫圈在室内机的四个⾓使⽤⽔平尺或充满⽔的透明聚⼄烯软管，检查室内机是否⽔平冷凝⽔管安装冷凝⽔管采⽤UPVC管冷凝⽔管安装斜度⾄少为1/100冷凝⽔管应尽可能缩短管长并除去⽓⽳每台室内机冷凝⽔管必须安装⼀个存⽔弯头冷凝⽔管安装完毕后需进⾏灌⽔试验管道保温应确保冷媒管的⽓密性完好后⽅能进⾏保温保温材料下料要准确，切割⾯要平齐冷媒管道保温采⽤难燃B1级橡塑保温材料空调冷凝⽔管采⽤外包1厘⽶厚的橡塑层保温，防结露。
