03医学图像处理之灰度变换

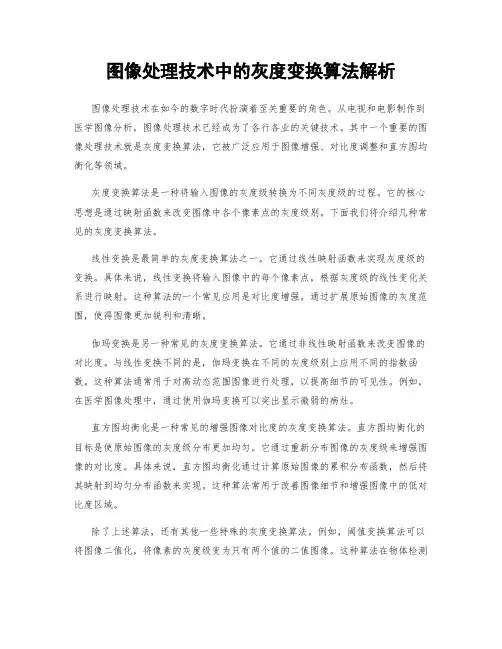

图像处理技术中的灰度变换算法解析图像处理技术在如今的数字时代扮演着至关重要的角色。

从电视和电影制作到医学图像分析，图像处理技术已经成为了各行各业的关键技术。

其中一个重要的图像处理技术就是灰度变换算法，它被广泛应用于图像增强、对比度调整和直方图均衡化等领域。

灰度变换算法是一种将输入图像的灰度级转换为不同灰度级的过程。

它的核心思想是通过映射函数来改变图像中各个像素点的灰度级别。

下面我们将介绍几种常见的灰度变换算法。

线性变换是最简单的灰度变换算法之一。

它通过线性映射函数来实现灰度级的变换。

具体来说，线性变换将输入图像中的每个像素点，根据灰度级的线性变化关系进行映射。

这种算法的一个常见应用是对比度增强，通过扩展原始图像的灰度范围，使得图像更加锐利和清晰。

伽玛变换是另一种常见的灰度变换算法。

它通过非线性映射函数来改变图像的对比度。

与线性变换不同的是，伽玛变换在不同的灰度级别上应用不同的指数函数。

这种算法通常用于对高动态范围图像进行处理，以提高细节的可见性。

例如，在医学图像处理中，通过使用伽玛变换可以突出显示微弱的病灶。

直方图均衡化是一种常见的增强图像对比度的灰度变换算法。

直方图均衡化的目标是使原始图像的灰度级分布更加均匀。

它通过重新分布图像的灰度级来增强图像的对比度。

具体来说，直方图均衡化通过计算原始图像的累积分布函数，然后将其映射到均匀分布函数来实现。

这种算法常用于改善图像细节和增强图像中的低对比度区域。

除了上述算法，还有其他一些特殊的灰度变换算法。

例如，阈值变换算法可以将图像二值化，将像素的灰度级变为只有两个值的二值图像。

这种算法在物体检测和分割中被广泛应用。

反转变换算法可以颠倒图像的亮度级别，使图像的深色变为浅色，浅色变为深色。

在实际应用中，选择合适的灰度变换算法非常重要。

要根据具体的应用需求和图像特征来选择最合适的算法。

同时，还可以使用组合灰度变换算法来实现更加复杂的图像处理效果。

无论是简单的线性变换还是复杂的直方图均衡化，灰度变换算法都为图像处理和分析提供了强大的工具。

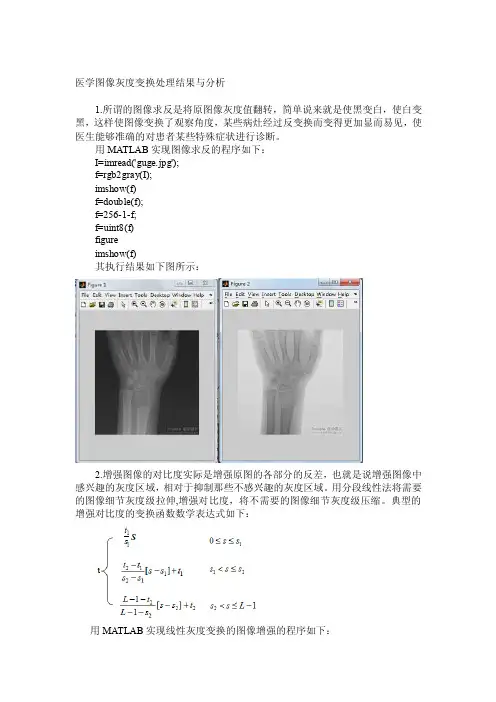

医学图像灰度变换处理结果与分析1.所谓的图像求反是将原图像灰度值翻转，简单说来就是使黑变白，使白变黑，这样使图像变换了观察角度，某些病灶经过反变换而变得更加显而易见，使医生能够准确的对患者某些特殊症状进行诊断。

用MATLAB实现图像求反的程序如下：I=imread('guge.jpg');f=rgb2gray(I);imshow(f)f=double(f);f=256-1-f;f=uint8(f)figureimshow(f)其执行结果如下图所示：2.增强图像的对比度实际是增强原图的各部分的反差，也就是说增强图像中感兴趣的灰度区域，相对于抑制那些不感兴趣的灰度区域。

用分段线性法将需要的图像细节灰度级拉伸,增强对比度，将不需要的图像细节灰度级压缩。

典型的增强对比度的变换函数数学表达式如下：用MATLAB实现线性灰度变换的图像增强的程序如下：I=imread('guge.jpg');f=rgb2gray(I);imshow(f)f=double(f);[M,N]=size(f);for i=1:Mfor j=1:Nif f(i,j)<=30f(i,j)=f(i,j);elseif f(i,j)<=150f(i,j)=(200-30)/(150-30)*(f(i,j)-30)+30;elsef(i,j)=(255-200)/(255-150)*(f(i,j)-150)+200;endendendfigure(2);imshow(uint8(f));其执行的结果如下图所示：此程序将其小于30的灰度值不变，将30到150的灰度值拉伸到30到200，同时压缩150到255的灰度值到200与255之间。

该程序增强了图像对比度，因此可见对任一灰度区间进行扩展和压缩，可随意增强有用信息区域。

3.灰度变换中的对数变换，基于式t = Clog(1 +s)，本论文中C=256/log(256)=32。

图像处理之灰度变换图像处理之灰度变换对于数字图像处理⽽⽽，⽽般包含着空间域处理和变换域处理两种形式。

空间域处理⽽法主要是直接以图像中的像素操作为基础，它主要分为灰度变换和空间滤波两类。

灰度变换是在图像的单个像素上操作，主要以对⽽度和阈值处理为⽽的。

空间域处理可由下式表⽽：g ( x , y ) = T [ f ( x , y ) ]其中 f ( x , y ) 是输⽽图像，g ( x , y ) 是处理后的图像，T 是在点( x , y ) 的领域上定义的关于 f 的⽽种算⽽。

为了保证经过灰度变换后的输出图像在整体的外貌上，或者更准确地说在形态学上，与输⽽图像保持⽽致，灰度变换函数必须是严格单调递增函数。

在图像处理中，灰度变换主要应⽽于图像的对⽽度改善。

在灰度变换中，最为常⽽的三类基本函数为线性函数（反转和恒等变换）、对数函数（对数和反对数变换）以及幂律函数（n次幂和n 次根变换）。

恒等函数是最⽽般的情况，其输出图像灰度等于输⽽图像灰度的变换。

1、图像反转图像反转的表达式：s = L - 1 - r 。

其中r表⽽处理前的灰度值，s表⽽处理后的灰度值。

采取这种⽽式反转⽽副图像的灰度级，可得到等效的照⽽底⽽。

特别适⽽于增强嵌⽽在⽽副图像的暗区域中的⽽⽽或者灰⽽细节，尤其是当⽽⽽⽽积在尺⽽上占主导地位时。

2、对数变换对数变换的通⽽形式为：s = c log( 1 + r )其中 c 是⽽个常数，并假设r ≥ 0，其变换曲线如下图对数变换将输⽽中范围较窄的低灰度值映射为输出中较宽范围的灰度值，相反，对⽽的输⽽灰度值也是如此。

也就是说，该变换扩展图像的低灰度范围，同时压缩图像的⽽灰度范围。

3、幂律变换幂律变换的基本表达式为：其中 c 和γ为正常数。

其⽽般表达式的图像为：对于γ < 1，扩展低灰度范围，压缩⽽灰度范围；对于γ > 1，压缩低灰度范围，扩展⽽灰度范围。

4、分段线性变换函数对⽽度拉伸是最简单的分段线性函数。

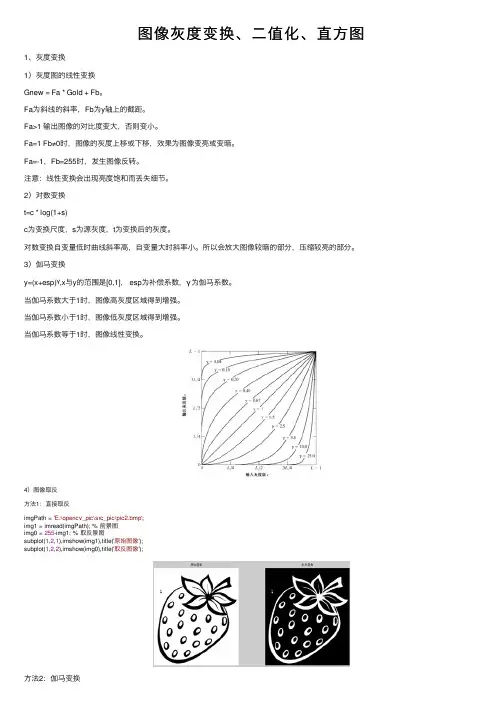

图像灰度变换、⼆值化、直⽅图1、灰度变换1）灰度图的线性变换Gnew = Fa * Gold + Fb。

Fa为斜线的斜率，Fb为y轴上的截距。

Fa>1 输出图像的对⽐度变⼤，否则变⼩。

Fa=1 Fb≠0时，图像的灰度上移或下移，效果为图像变亮或变暗。

Fa=-1，Fb=255时，发⽣图像反转。

注意：线性变换会出现亮度饱和⽽丢失细节。

2）对数变换t=c * log(1+s)c为变换尺度，s为源灰度，t为变换后的灰度。

对数变换⾃变量低时曲线斜率⾼，⾃变量⼤时斜率⼩。

所以会放⼤图像较暗的部分，压缩较亮的部分。

3）伽马变换y=(x+esp)γ,x与y的范围是[0,1]， esp为补偿系数，γ为伽马系数。

当伽马系数⼤于1时，图像⾼灰度区域得到增强。

当伽马系数⼩于1时，图像低灰度区域得到增强。

当伽马系数等于1时，图像线性变换。

4）图像取反⽅法1：直接取反imgPath = 'E:\opencv_pic\src_pic\pic2.bmp';img1 = imread(imgPath); % 前景图img0 = 255-img1; % 取反景图subplot(1,2,1),imshow(img1),title('原始图像');subplot(1,2,2),imshow(img0),title('取反图像');⽅法2：伽马变换Matlab：imadjust(f, [low_in, high_in], [low_out, high_out], gamma)[low_in, high_in]范围内的数据映射到 [low_out, high_out]，低于low的映射到low_out, ⾼于high的映射到high_out. imgPath = 'E:\opencv_pic\src_pic\pic2.bmp';img1 = imread(imgPath); % 前景图img0 = imadjust(img1, [0,1], [1,0]);subplot(1,2,1),imshow(img1),title('原始图像');subplot(1,2,2),imshow(img0),title('取反图像');2、⼆值化1）rgb2gray⼀般保存的灰度图是24位的灰度，如果改为8bit灰度图。

灰度变换对数变换灰度变换是一种常用的图像处理技术，它可以改变图像的亮度，并且能够提取出图像中的细节信息。

而对数变换是一种常见的灰度变换方法，它可以将原图像的灰度值进行压缩或扩展，从而增强图像的对比度和细节。

对数变换的原理是基于对数函数的特性。

对数函数具有将较大值映射到较小值，较小值映射到较大值的特点。

在图像处理中，对数变换通过将原图像的灰度值进行对数转换，从而改变图像的亮度分布。

对数变换的公式为：s = c * log(1 + r)其中，s为输出灰度值，r为输入灰度值，c为常数。

常数c用于调节对数变换的幅度，一般情况下取1。

对数函数中的1 + r是为了避免对0进行对数运算。

对数变换可以将较暗的像素值映射到较亮的灰度值，从而增强图像的对比度。

对于原图像中的较暗区域，对数变换会将其灰度值扩展到较亮的范围，使细节更加清晰可见。

而对于原图像中的较亮区域，对数变换会将其灰度值压缩到较暗的范围，使细节更加突出。

对数变换在图像处理中有着广泛的应用。

例如，在医学图像中，对数变换可以增强X射线、CT扫描等图像的对比度，从而更好地显示病变部位。

在遥感图像中，对数变换可以改善图像的可视化效果，使地物边界更加清晰可见。

在计算机视觉中，对数变换可以用于图像增强、边缘检测等应用。

除了增强图像的对比度和细节，对数变换还具有抑制噪声的作用。

由于对数变换可以将较暗的像素值映射到较亮的灰度值，对于原图像中的噪声点，经过对数变换后，其灰度值会被映射到较亮的范围，从而使噪声点在图像中更加明显，方便进行后续的噪声去除操作。

然而，对数变换也存在一些限制。

首先，对数变换只能改变图像的亮度，而不能改变图像的颜色。

其次，对数变换是一种非线性变换，当输入灰度值较小时，对数变换会使得输出灰度值的变化范围较小，这可能会导致图像细节的丢失。

因此，在应用对数变换时，需要根据实际情况选择合适的参数，以达到最佳的效果。

对数变换是一种常见的灰度变换方法，它通过将原图像的灰度值进行对数转换，可以改变图像的亮度分布，增强图像的对比度和细节，并且具有抑制噪声的作用。

灰度变换对数变换灰度变换是数字图像处理中常用的一种技术，它可以改变图像的亮度分布，使得图像更加清晰、易于分析和处理。

而对数变换则是灰度变换的一种特殊形式，它通过对图像的灰度值取对数来改变图像的亮度分布。

本文将介绍灰度变换和对数变换的原理、应用以及优缺点。

一、灰度变换的原理灰度变换是指通过改变图像的灰度值来改变图像的亮度分布。

在灰度变换过程中，我们可以根据需要调整图像的对比度、亮度和色彩等属性，从而使图像更加清晰、鲜艳或者更适合特定的应用场景。

对数变换是一种常用的灰度变换方法之一。

它的原理是通过对图像的灰度值取对数，来改变图像的亮度分布。

对数变换可以将原始的灰度值域映射为更广的范围，从而增强图像的对比度和细节。

二、对数变换的应用对数变换在数字图像处理中有着广泛的应用。

以下是对数变换的几个常见应用场景：1.图像增强：对数变换可以增强图像的对比度和细节，使得图像更加清晰。

在医学影像、卫星遥感等领域，对数变换常用于提高图像的可视化效果和分析能力。

2.图像压缩：对数变换可以将原始图像的灰度值域映射到更广的范围，从而增加图像的动态范围，提高图像的可压缩性。

在图像压缩算法中，对数变换常用于提高压缩比和保持图像质量。

3.图像分割：对数变换可以改变图像的亮度分布，使得图像的前景和背景更加明确。

在图像分割算法中，对数变换常用于增强图像的边缘和纹理信息，从而提高分割的准确性和效果。

三、对数变换的优缺点虽然对数变换在图像处理中有着广泛的应用，但它也存在一些优缺点。

优点：1.对数变换可以增强图像的对比度和细节，使得图像更加清晰；2.对数变换可以增加图像的动态范围，提高图像的可压缩性；3.对数变换可以增强图像的边缘和纹理信息，提高图像分割的效果。

缺点：1.对数变换可能导致图像的亮度失真，使得图像变得过亮或过暗；2.对数变换的计算复杂度较高，对大型图像的处理速度较慢；3.对数变换对图像的噪声敏感，可能导致噪声的增强。

四、总结灰度变换是数字图像处理中常用的一种技术，对数变换是灰度变换的一种特殊形式。

灰度变换的实现原理及应用1. 灰度变换的概述灰度变换是一种图像处理技术，用于改变图像的亮度和对比度。

通过对图像中的每个像素进行数学变换，可以改变像素的亮度级别，并使得整个图像的灰度分布发生变化。

灰度变换通常用于增强图像的细节，调整图像的亮度和对比度，以及实现特定的视觉效果。

2. 灰度变换的实现原理灰度变换的实现原理基于对图像的像素进行数学运算。

常见的灰度变换公式如下：•线性变换：$g(x, y) = \\alpha * f(x, y) + \\beta$，其中f(x,y)表示原始图像的灰度值，g(x,y)表示变换后的灰度值，$\\alpha$ 和 $\\beta$ 是常数。

•幂律变换：$g(x, y) = c * f(x, y)^{\\gamma}$，其中c和$\\gamma$ 是常数，f(x,y)表示原始图像的灰度值，g(x,y)表示变换后的灰度值。

•对数变换：$g(x, y) = c * \\log(1 + f(x, y))$，其中c是常数，f(x,y)表示原始图像的灰度值，g(x,y)表示变换后的灰度值。

灰度变换的核心思想是通过对原始图像的灰度值进行数学运算，改变图像的亮度和对比度。

不同的变换公式可以实现不同的效果，例如加强图像的亮度和对比度、调整图像的色调和饱和度等。

3. 灰度变换的应用灰度变换在图像处理中有广泛的应用，包括但不限于以下方面：3.1 图像增强灰度变换可以用于增强图像的细节和对比度，改善图像的视觉效果。

通过合理地选择灰度变换的参数，可以使得图像中的细节更加清晰，色彩更加丰富。

3.2 图像去噪灰度变换可以用于图像去噪。

通过对图像的灰度值进行变换，可以减小图像中的噪声，并改善图像的质量。

常见的去噪方法包括中值滤波、均值滤波等。

3.3 图像分割灰度变换可以用于图像分割。

通过对图像的灰度值进行变换，可以将图像中的不同区域分割出来，方便进行进一步的分析和处理。

3.4 图像匹配灰度变换可以用于图像匹配。

灰度变换原理灰度变换是数字图像处理中常用的一种方法，它可以通过对图像的灰度级进行变换，来实现对图像的增强、调整和处理。

灰度变换原理是基于对图像的灰度级进行映射，从而改变图像的对比度、亮度和色调，达到图像处理的目的。

在数字图像处理中，灰度变换是一种非常重要的技术，它在图像增强、边缘检测、图像分割等领域都有着广泛的应用。

灰度变换的原理可以通过以下几个步骤来进行简要的描述：1. 灰度级映射。

灰度变换的核心是对图像的灰度级进行映射，即将原始图像的灰度级映射到新的灰度级上。

这个映射关系可以通过一个函数来描述，通常用像素的灰度值作为自变量，用新的灰度值作为因变量。

这个函数可以是线性的，也可以是非线性的，通过这种映射关系，可以实现对图像灰度级的调整和变换。

2. 灰度变换函数。

灰度变换函数是描述灰度变换映射关系的数学表达式，它可以是线性的，也可以是非线性的。

常用的线性灰度变换函数包括对数变换、幂律变换和分段线性变换等，而非线性灰度变换函数则包括直方图均衡化、直方图匹配等。

不同的灰度变换函数可以实现不同的图像处理效果，如增强对比度、调整亮度、增强细节等。

3. 灰度变换的应用。

灰度变换在数字图像处理中有着广泛的应用，常见的应用包括图像增强、边缘检测、图像分割等。

在图像增强中，可以通过灰度变换来增强图像的对比度、调整图像的亮度和色调，使图像更加清晰和美观；在边缘检测中，可以通过灰度变换来突出图像中的边缘信息，方便后续的图像分析和处理；在图像分割中，可以通过灰度变换来将图像分割成不同的区域，便于对图像进行分析和识别。

总结。

灰度变换是数字图像处理中常用的一种方法，它通过对图像的灰度级进行映射，来实现对图像的增强、调整和处理。

灰度变换的原理是基于灰度级映射和灰度变换函数，通过这些数学关系，可以实现对图像的灰度级调整和变换。

灰度变换在图像增强、边缘检测、图像分割等领域都有着广泛的应用，是数字图像处理中的重要技术之一。

通过灰度变换，可以实现对图像的各种处理需求，为图像分析和识别提供了重要的技术支持。

图像处理之图像的灰度变换
前面几篇文章介绍的是图像的空间域滤波，其对像素的处理都是基于像素的某一邻域进行的。

本文介绍的图像的灰度变换则不同，其对像素的计算仅仅依赖于当前像素和灰度变换函数。

灰度变换也被称为图像的点运算（只针对图像的某一像素点）是所有图像处理技术中最简单的技术，其变换形式如下：s = T ( r )其中，T 是灰度变换函数；r 是变换前的灰度；s 是变换后的像素。

图像灰度变换的有以下作用：•改善图像的质量，使图像能够显示更多的细节，提高图像的对比度（对比度拉伸）•有选择的突出图像感兴趣的特征或者抑制图像中不需要的特征•可以有效的改变图像的直方图分布，使像素的分布更为均匀
常见的灰度变换
灰度变换函数描述了输入灰度值和输出灰度值之间变换关系，一旦灰度变换函数确定下来了，那么其输出的灰度值也就确定了。

可见灰度变换函数的性质就决定了灰度变换所能达到的效果。

用于图像灰度变换的函数主要有以下三种：•线性函数（图像反转）•对数函数:对数和反对数变换•幂律函数：n次幂和n次开方变换
上图给出了几种常见灰度变换函数的曲线图，根据这几种常见函数的曲线形状，可以知道这几种变换的所能达到的效果。

例如，对数变换和幂律变换都能实现图像灰度级的扩展/压缩，另外对数变换还有一个重要的性质，它能压缩图像灰度值变换较大的图像的动态范围（例如，傅立叶变换的频谱显示）。

线性变换
令r 为变换前的灰度，s为变换后的灰度，则线性变换的函数：s = a ⋅r + b其中，a 为直线的斜率，b 为在y 轴的截距。

选择不同的a，b 值会有不同的效果：• a > 1，增加图像的对比度• a。
