1. 继电器位置分配和保险丝位置分配1.1 仪表板左下方继电器支架上的继电器位置分配1 - 未占用2 - 未占用1.2 保险丝位置分配1.2.1 拧紧力矩=>电气装置，维修分组号12330303030编号功能部件/ 端子电路图名称中4567---SA1 - 1蓄电池上面保险丝架上的保险丝SA2 - 2蓄电池上面保险丝架上的保险丝SA3 - 3蓄电池上面保险丝架上的保险丝30C - 三相交流发电机未占用D - 点火起动开关E1 - 车灯开关E4 - 手动变光开关J17 - 燃油泵继电器J317 - 30 总线端供电继电器仪表板左侧保险丝架上的保险丝：、、、、、、、、、、、、、、、SC12SC13SC14SC15SC16SC17SC29SC30SC31SC32SC33SC34SC35SC36SC37SC39-----SA4 - 4蓄电池上面保险丝架上的保险丝SA5 - 5蓄电池上面保险丝架上的保险丝SA6 - 6蓄电池上面保险丝架上的保险丝SA7 - 7蓄电池上面保险丝架上的保险丝J59 - X 触点卸载继电器J682 - 50 )接线端供电继电器2J104 - ABS 控制单元J293 - 散热器风扇控制单元J299 - )二次空气泵继电器130额定值--175 A-110 A-40 A 40 A 40 A 40 A----1) - 1.6L 仅限装备发动机的汽车2) - 仅限装备自动变速箱的汽车1.3 保险丝位置分配1.3.1 保险丝颜色30 A - 绿色25 A - 白色1 2 3 45 63030 ------SB1 - 1蓄电池上面右侧保险丝架上的保险丝SB2 - 2蓄电池上面右侧保险丝架上的保险丝SB3 - 3蓄电池上面右侧保险丝架上的保险丝SB4 - 4蓄电池上面右侧保险丝架上的保险丝SB5 - 5蓄电池上面右侧保险丝架上的保险丝SB6 - 6蓄电池上面右侧保险丝架上的保险丝--30J220 - Motronic )控制单元1未占用未占用J519 - 车身控制模块H8 - 防盗报警装置信号喇叭--未占用5 A----5 A10 A编号功能部件/ 端子电路图名称中额定值1) - 2.0L仅限装备发动机的汽车1.4 保险丝位置分配1.4.1 保险丝颜色30 A - 绿色25 A - 白色12--SC1 - 1保险丝架上的保险丝SC2 - 2保险丝架上的保险丝--15E45 - GRA 开关F - 刹车灯开关F36 - )离合器踏板开关1F189 - Tiptronic )开关2J... - 发动机控制单元J17 - 燃油泵继电器J104 - ABS 控制单元J285 - 仪表板中控制单元J317 - 30 总线端供电继电器10 A N79 - ( )加热电阻曲轴箱的排气孔T16 - 诊断接口1510 A34--SC3 - 3保险丝架上的保险丝SC4 - 4保险丝架上的保险丝 5 A 10 AJ234 - 安全气囊控制单元F4 - 倒车灯开关 1)J255 - Climatronic 控制单元 J301 - )空调器控制单元41515J519 - 车身控制模块1) - 仅限装备手动变速箱的汽车2) - 仅限装备自动变速箱的汽车3) - 仅限装备自动空调的汽车4) - 编号功能部件/ 端子电路图名称中额定值仅限装备手动空调的汽车3)5 6 7 8 9 10 11-------SC5 - 5保险丝架上的保险丝SC6 - 6保险丝架上的保险丝SC7 - 7保险丝架上的保险丝SC8 - 8保险丝架上的保险丝SC9 - 9保险丝架上的保险丝SC10 - 10保险丝架上的保险丝SC11 - 11保险丝架上的保险丝-------E22 - 间歇式车窗刮水器开关5 A10 AJ412 - 移动电话电子操作装置控制单元J446 - 驻车辅助控制单元1515-----未占用未占用未占用未占用未占用-----编号功能部件/ 端子电路图名称中额定值121314151617------SC12 - 12保险丝架上的保险丝SC13 - 13保险丝架上的保险丝SC14 - 14保险丝架上的保险丝SC15 - 15保险丝架上的保险丝SC16 - 16保险丝架上的保险丝SC17 - 17保险丝架上的保险丝------15 A 5 A10 A 10 A 5 A 15 A J519 - 车身控制模块J519 - 车身控制模块J519 - )车身控制模块130303030303018-SC18 - 18保险丝架上的保险丝-15 AJ285 - 仪表板中控制单元M30 - 左侧远光灯灯泡M32 - 右侧远光灯灯泡1) - 仅限装备自动变速箱的汽车2) - 仅限装备自动空调的汽车3) - 选装装备56a编号功能部件/ 端子电路图名称中额定值J519 - 车身控制模块J412 - 移动电话电子操作装置控制单元T16 - 诊断接口J217 - )自动变速箱控制单元1J255 - Climatronic )控制单元2J285 - 仪表板中控制单元303)19-SC19 - 19保险丝架上的保险丝-5 A E1 - 车灯开关E43 - 后视镜调节开关E52 - 左后车门内车窗升降器开关E54 - 右后车门内车窗升降器开关E107 - 副驾驶员侧车门中的车窗升降器开关E188 - 后行李箱盖遥控开锁开关F189 - Tiptronic 开关 1)J301 - 空调器控制单元 2)J519 - 车身控制模块R - 收音机 U1 - 点烟器X - 牌照灯L76 - 按钮照明58a1) - 仅限装备自动变速箱的汽车3) - 仅限装备无导航系统的汽车2) - 仅限装备手动空调的汽车编号功能部件/ 端子电路图名称中额定值3)20 21 22 23 24 25------SC20 - 20保险丝架上的保险丝SC21 - 21保险丝架上的保险丝SC22 - 22保险丝架上的保险丝SC23 - 23保险丝架上的保险丝SC24 - 24保险丝架上的保险丝SC25 - 25保险丝架上的保险丝--15 A5 A10 A15 A25 A20 AE18 - 后雾灯开关G65 - 高压传感器J32 - 空调器继电器J293 - 散热器风扇控制单元75871) - 2.0L仅限装备发动机的汽车2) - 仅限装备自动变速箱的汽车N30 - 1 )气缸喷油阀1N31 - 2 )气缸喷油阀1N32 - 3 )气缸喷油阀1N33 - 4 )气缸喷油阀1----87 G39 - λ传感器G130 - 尾气催化净化器后的λ传感器J... - 发动机控制单元N152 - 点火变压器8787 V192 - )制动真空泵287编号功能部件/ 端子电路图名称中额定值26-SC26 - 26保险丝架上的保险丝-10 A J299 - )二次空气泵继电器1N80 - 活性碳容器装置电磁阀N156 - )进气歧管转换阀1872) - 仅限装备自动变速箱的汽车1) - 1.6L 仅限装备发动机的汽车272829303132------SC27 - 27保险丝架上的保险丝SC28 - 28保险丝架上的保险丝SC29 - 29保险丝架上的保险丝SC30 - 30保险丝架上的保险丝SC31 - 31保险丝架上的保险丝SC32 - 32保险丝架上的保险丝------10 A 20 A 30 A 20 A 20 A 30 AJ32 - 空调器继电器F125 - )多功能开关2J217 - )自动变速箱控制单元28715J388 - 左后车门控制单元J389 - 右后车门控制单元30303030J386 - 驾驶员侧车门控制单元J387 - 副驾驶员侧车门控制单元J519 - 车身控制模块编号功能部件/ 端子电路图名称中额定值33 34--SC33 - 33保险丝架上的保险丝SC34 - 34保险丝架上的保险丝--30 A20 AJ519 - 车身控制模块J519 - 车身控制模块J519 - 车身控制模块J361 - Simos )控制单元2J774 - 可加热前座椅控制单元J245 - 滑动天窗控制单元303035 36 37 38 39-----SC35 - 35保险丝架上的保险丝SC36 - 36保险丝架上的保险丝SC37 - 37保险丝架上的保险丝SC38 - 38保险丝架上的保险丝SC39 - 39保险丝架上的保险丝-----7.5 A30 A15 A5 A30 A3030305030编号功能部件/ 端子电路图名称中额定值R - )收音机3J503 - 收音机和导航系统的带显示单元的控制单元)1J519 - 车身控制模块2) - 1.6L仅限装备发动机的汽车3) - 仅限装备无导航系统的汽车1) - 仅限装备带导航系统的汽车40 41 42 43 44-----SC40 - 40保险丝架上的保险丝SC41 - 41保险丝架上的保险丝SC42 - 42保险丝架上的保险丝SC43 - 43保险丝架上的保险丝SC44 - 44保险丝架上的保险丝-----30 A5 A15 A5 A5 AJ255 - Climatronic )控制单元1J301 - )空调器控制单元2V2 - )新鲜空气鼓风机175757586s751) - 仅限装备自动空调的汽车2) - 仅限装备手动空调的汽车3) - 仅限装备无导航系统的汽车E43 - 后视镜调节开关J519 - 车身控制模块R - )收音机3J519 - 车身控制模块编号功能部件/ 端子电路图名称中额定值U1 - 点烟器4546 47 48 49-----SC45 - 45保险丝架上的保险丝SC46 - 46保险丝架上的保险丝SC47 - 47保险丝架上的保险丝SC48 - 48保险丝架上的保险丝SC49 - 49保险丝架上的保险丝-----15 A10 A10 A5 A5 AG6 - 燃油泵N30 - 1 )气缸喷油阀1N31 - 2 )气缸喷油阀1N32 - 3 )气缸喷油阀1N33 - 4 )气缸喷油阀187565658L58R1) - 1.6L仅限装备发动机的汽车M29 - 左侧近光灯灯泡M31 - 右侧近光灯灯泡M1 - 左侧停车灯灯泡M4 - 左侧尾灯灯泡M21 - 左侧刹车灯和尾灯灯泡M2 - 右侧尾灯灯泡M3 - 右侧停车灯灯泡M22 - 右侧刹车灯和尾灯灯泡编号功能部件/ 端子电路图名称中额定值1. 接地点1.1 发动机舱内接地点一览1 640 655接地点，蓄电池接地点，在左前纵梁顶部中间接地点，在左前纵梁顶部左侧13接地点，在右前纵梁前部顶面1.2 车身内部接地点一览605接地点，在转向柱上部45接地点，在仪表板中部空调器右侧支架上1.3 行李箱内部接地点一览50接地点，在行李箱内左侧1. 控制单元1.1 控制单元一览1 - J... -从10 - J446 -从11 - J388 -从1.2 控制单元一览A - J220 - Motronic ( 用于配有1.3 SimosA - J361 - Simos ( 用于配有安装位置在排水槽中间1.4 自动变速箱控制单元A - 自动变速箱控制单元插头连接安装位置在排水槽内右侧1.5 安全气囊控制单元A - 安全气囊控制单元插头连接安装位置在中控台下面1.6收音机和导航系统的带显示单元的控制单元A - 收音机和导航系统的带显示单元的控制单元插头连接1.7空调器控制单元A - 空调器控制单元插头连接1.8 ClimatronicA - Climatronic插头连接安装位置在仪表板中部1.9副驾员侧车门控制单元A - 副驾驶员侧车门控制单元插头连接安装位置在右前车门内1.10滑动天窗控制单元A - 滑动天窗控制单元插头连接安装位置在滑动天窗前部中间1.11移动电话电子操作装置控制单元A - 移动电话电子操作装置控制单元插头连接安装位置在副仪表板下方手制动器旁。
大众车电路图中各电器元件的代号及其含义电路图中各电器元件的代号及其含义序号代号含义1 A 蓄电池2 B 起动机3 C 交流发电机4 C1 调压器5 D 点火开关6 T2 发动机线束与发电机线束插头连线。
2针，在发动机舱中间支架上7 T3a 发动机线束与前大灯线束插头连接，3针，在中央电器后面8 ②接地点，在蓄电池支架上9 ⑨自身接地10 ○B1接地连接线，在前大灯线束内11 G2 水温传感器12 G40 霍尔传感器13 G62 水温传感器14 G72 进气温度传感器15 J220 Motronic 发动机控制单元16 N152 点火线圈17 P 火花塞插头18 Q 火花塞19 S17 发动机控制单元保险丝，10A20 T4 前大灯线束与散热风扇控制器插头连接,针，在散热风扇控制器上21 T8a 发动机线束与发动机右线束插头连接，3针，在发动机中间支架上。
22 T80 发动机线束，发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上23 F60 怠速开关24 G61 1、2缸爆震传感器25 G69 节气门电位计26 G88 节气门定位电位计27 J338 节气门控制部件 .28 T3c 发动机右线束与1、2缸爆震传感器插头连接，3针，在发动机舱中间支架上29 T8h 发动机右线束与节气门控制部件插头连接，8针，在节气门控制部件上,30 V60 节气门定位器31 ○C1连接线，在发动机右线束内32 G28 发动机转速传感器33 G66 3、4缸爆震传感器34 N30 第一缸喷嘴35 N31 第二缸喷嘴36 N32 第三缸喷嘴37 N33 第四缸喷嘴38 S123 喷嘴空气质量计，AKF阀，氧传感器加热保险丝，10A39 T1b 发动机线束与仪表板线束插头连接，1针，在中央电器后面40 T3b 发动机右线束与发动机转速传感器插头连接，3针，在发动机舱中间支架上41 T3d 发动机右线束与发动机爆震传感器插头连接，3针，在发动机舱中间支架上42 ①接地点，在发动机控制单元旁车身上43 ○A2正极连接线，在发动机线束内44 ○C2正极连接线，在发动机右线束内45 ○C4接地连接线，在发动机右线束内46 G39 氧传感器47 G70 空气质量计48 J17 燃油泵继电器49 N80 活性炭罐电磁阀50 S5 燃油泵保险丝，10A51 T4a 发动机线束与氧传感器插头连接，4针，在发动机舱中间支架上52 T8a 发动机线束与发动机右线束插头连接,8针,在发动机舱中间支架上德国大众汽车公司与我国合资生产的系列轿车的电路图识图方法完全相同。

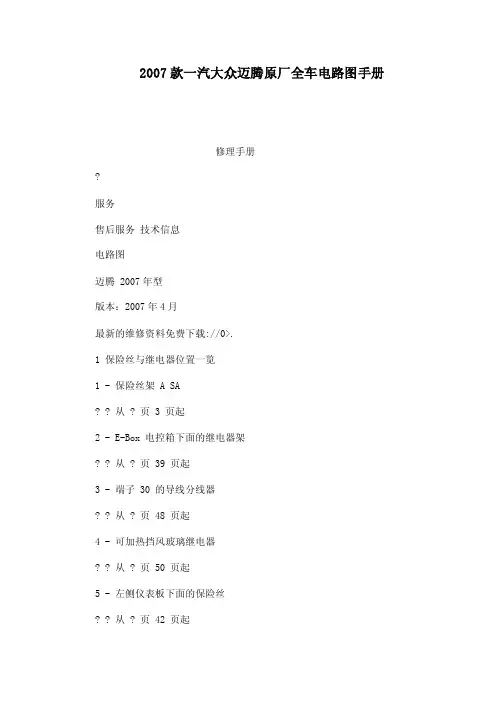

2007款一汽大众迈腾原厂全车电路图手册修理手册服务售后服务技术信息电路图迈腾 2007年型版本：2007年4月最新的维修资料免费下载://0>.1 保险丝与继电器位置一览1 - 保险丝架 A SA从 ? 页 3 页起2 - E-Box 电控箱下面的继电器架从 ? 页 39 页起3 - 端子 30 的导线分线器从 ? 页 48 页起4 - 可加热挡风玻璃继电器从 ? 页 50 页起5 - 左侧仪表板下面的保险丝从 ? 页 42 页起6 - 保险丝架 D SD从 ? 页 31 页起7 - 车载电网控制单元上的继电器从 ? 页 43 页起8 - 保险丝架 F SF从 ? 页 45 页起9 - 保险丝从 ? 页 49 页起Magotan 迈腾安装位置编号 201 / 1 版本 2005 年 12 月10 - 保险丝架 C SC从 ? 页 25 页起11 - 左侧仪表板下面的继电器架 1从 ? 页 41 页起12 - 左侧仪表板下面的继电器架 2从 ? 页 44 页起13 - E-Box 电控箱上的继电器位置从 ? 页 37 页起14 - 保险丝架 B SB从 ? 页 7 页起Magotan 迈腾安装位置编号 201 / 2 版本 2005 年 12 月1.1 保险丝SA，在 E-Box 电控箱保险丝架上，发动机舱左侧 High Box1.1.1 拧紧力矩电气装置，维修分组号 97，拆卸和安装保险丝架1.1.2 保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色Magotan 迈腾安装位置编号 201 / 3版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子1 - SA1 - 保险丝架 A 上的保险丝 1 150A180A* - C - 交流发电机 302 - SA2 - 保险丝架 A 上的保险丝 2 80A - V187 -电控机械式转向助力器电机 303 - SA3 - 保险丝架 A 上的保险丝 3 80A50A**- J293 - 散热器风扇控制单元 304 - SA4 - 保险丝架 A 上的保险丝 4 100A - - 继电器架上的辅助保险丝S44 和 S46- 左侧保险丝托架 SC32 - SC37- 右侧保险丝托架 SD32 - SD37305 - SA5 - 保险丝架 A 上的保险丝 5 80A - - 右侧保险丝托架 SD22 - SD27 306 - SA6 - 保险丝架 A 上的保险丝 6 100A - - 左侧保险丝托架 SC12 - SC17, SC29 - SC31- 右侧保险丝托架 SD12 - SD17, SD28, SD29 - SD31 307 - SA7 - 保险丝架 A 上的保险丝 7 - - - 未占用 -7 - SA8 - 保险丝架 A 上的保险丝 8 40A - J104 -ABS 控制单元 30* - 仅限于带 180A 发电机的汽车，安装在发电机线束中** - 仅限于从 2005 年 11 月开始的汽车Magotan 迈腾安装位置编号 201 / 4版本 2005 年 12 月1.2 保险丝SA，在 E-Box 电控箱保险丝架上，发动机舱左侧 Low Box1.2.1 拧紧力矩电气装置，维修分组号 97，拆卸和安装保险丝架1.2.2 保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色Magotan 迈腾安装位置编号 201 / 5版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子1 - SA1 - 保险丝架 A 上的保险丝 1 150A - C - 交流发电机 302 - SA2 - 保险丝架 A 上的保险丝 2 80A - V187 -电控机械式转向助力器电机 303 - SA3 - 保险丝架 A 上的保险丝 3 50A*80A - J293 - 散热器风扇控制单元 304 - SA4 - 保险丝架 A 上的保险丝 4 100A - - 继电器架上的辅助保险丝S44 和 S46- 左侧保险丝托架 SC32 - SC37- 右侧保险丝托架 SD32 - SD37305 - SA5 - 保险丝架 A 上的保险丝 5 80A - - 右侧保险丝托架 SD22 - SD27 306 - SA6 - 保险丝架 A 上的保险丝 6 100A - - 左侧保险丝托架 SC12 - SC17, SC29 - SC31- 右侧保险丝托架 SD12 - SD17, SD28, SD29 - SD31 307 - SA7 - 保险丝架 A 上的保险丝 7 60A100A - -副蓄电池充电线Z35 -空气辅助加热装置加热元件 308 - SA8 - 保险丝架 A 上的保险丝 8 40A - J104 -ABS 控制单元 30* - 仅限于从 2005 年 11 月开始的汽车Magotan 迈腾安装位置编号 201 / 6版本 2005 年 12 月1.3 E-Box 电控箱上的保险丝SB，发动机舱左侧不用于发动机代码为 AXX, AXZ, BKX, BLV,BPY, BWA 的发动机，至 2005 年 4 月1.3.1 保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色Magotan 迈腾安装位置编号 201 / 7版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F1 - SB1 保险丝架 B 上的保险丝 1 5A15A - J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元 30F2 - SB2 保险丝架 B 上的保险丝 2 30A - J104 -ABS 控制单元 30F3 - SB3 保险丝架 B 上的保险丝 3 20A - J393 - 舒适 / 便捷功能系统中央控制单元 30F4 - SB4 - 保险丝架 B 上的保险丝 4 5A - J519 - 车载电网控制单元 30 F5 - SB5 - 保险丝架 B 上的保险丝 5 20A - H2-高音喇叭H7-低音喇叭 30 F6 - SB6 保险丝架 B 上的保险丝 6 - - 未占用 30F7 - SB7 - 保险丝架 B 上的保险丝 7 - - 未占用 30F8 - SB8 - 保险丝架 B 上的保险丝 8 - - 未占用 87F9 - SB9 - 保险丝架 B 上的保险丝 9 - - 未占用 87F10 - SB10 保险丝架 B 上的保险丝 10 - - 未占用 87F11 - SB11 保险丝架 B 上的保险丝 11 - - 未占用 87F12 - SB12 保险丝架 B 上的保险丝 12 - - 未占用 87F13 - SB13 保险丝架 B 上的保险丝 13 - - 未占用 30F14 - SB14 保险丝架 B 上的保险丝 14 - - 未占用 30F15 - SB15 保险丝架 B 上的保险丝 15 - - 未占用 87Magotan 迈腾安装位置编号 201 / 8版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F16 - SB16 保险丝架 B 上的保险丝 16 10A - J527 - 转向柱电子装置控制单元 30F17 - SB17 保险丝架 B 上的保险丝 17 5A - J285 - 仪表板中的控制单元 30F18 - SB18 保险丝架 B 上的保险丝 18 30A - R12-功率放大器J608- 特种车辆的控制单元 30F19 - SB19 保险丝架 B 上的保险丝 19 15A - R - 收音机J503 - 收音机导航系统带显示单元的控制单元 30F20 - SB20 保险丝架 B 上的保险丝 20 5A - J515-天线选择控制单元J412- 移动电话操作电子装置控制单元 30F21 - SB21 保险丝架 B 上的保险丝 21 - - 未占用 30F22 - SB22 保险丝架 B 上的保险丝 22 - - 未占用 30F23 - SB23 保险丝架 B 上的保险丝 23 10A - J329 - 端子 15 供电继电器J623 - 发动机控制单元 BLF, BLR, BLY, BVY, BVZ 30F24 - SB24 保险丝架 B 上的保险丝 24 10A - J533 - 数据总线诊断接口30F25 - SB25 - 保险丝架 B 上的保险丝 25 - - 未占用 30F26 - SB26 保险丝架 B 上的保险丝 26 10A - 端子 30 的供电继电器J317 30Magotan 迈腾安装位置编号 201 / 9版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F27 - SB27 - 保险丝架 B 上的保险丝 27 20A10A* - N... - 带功率输出级的点火线圈气缸 1 - 4 BLF, BLR, BLY, BVY, BVZN152 - 点火变压器 BSE, BSFJ49 - 电动燃油泵 2 的继电器 BKC, BMPJ179 - 自动加热时间控制单元 BKC, BMP, BMA, BKP, BLS87F28 - SB28 保险丝架 B 上的保险丝 28 25A30A* - 发动机控制单元 - J623 87F29 - SB29 保险丝架 B 上的保险丝 29 15A10A* - J299-二次空气泵继电器 BSE, BSFN18-废气再循环阀 BKC, BKP, BMAN75-增压压力限制电磁阀 BKC, BMP, BKP, BMA, BLSN345-废气再循环冷却器转换阀BKC, BMP, BKP, BMA, BLSZ19-氧传感器加热装置 BLF, BLR, BLY, BVY, BVZZ28-氧传感器加热装置 2 BLR, BVY, BVZZ29-尾气催化净化器后的氧传感器 1 的加热装置 BLF87F30 - SB30 保险丝架 B 上的保险丝 30 20A - J364 - 辅助加热装置控制单元 30F31 - SB31 保险丝架 B 上的保险丝 31 30A - J400 - 刮水器电机控制单元 30F32 - SB32 保险丝架 B 上的保险丝 32 - - 未占用 87F33 - SB33 保险丝架 B 上的保险丝 33 - - 未占用 87* - 仅用于柴油发动机Magotan 迈腾安装位置编号 201 / 10版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F34 - SB34 - 保险丝架 B 上的保险丝 34 - - 未占用 87F35 - SB35 - 保险丝架 B 上的保险丝 35 - - 未占用 30F36 - SB36 保险丝架 B 上的保险丝 36 - - 未占用 30F37 - SB37 - 保险丝架 B 上的保险丝 37 - - 未占用 30F38 - SB38 保险丝架 B 上的保险丝 38 10A - J293-散热器风扇控制单元F265-根据特性曲线进行控制的发动机冷却系统的节温器BLY, BLR, BVY, BVZN18-废气再循环阀 BSE, BSFN80-活性炭罐电磁阀 1 BLF, BLR, BLY, BSE, BSF, BVY, BVZN205-凸轮轴调整阀 1 BLF, BLR, BLY, BVY, BVZN316-进气翻板阀门 BLF, BLR, BLY, BSE, BSF, BVY, BVZV157-进气翻板电机 BKC, BKP, BMA87F39 - SB39 保险丝架 B 上的保险丝 39 15A - N276-燃油压力调节阀 BLF, BLR, BLY, BVY, BVZG476-离合器位置传感器 BLF, BKC, BMP, BKP, BMA, BLS 87 Magotan 迈腾安装位置编号 201 / 11版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F40 - SB40 - 保险丝架 B 上的保险丝 40 15A10A* - J583-NOx 传感器控制单元 BLR, BLY, BVY, BVZZ19-氧传感器加热装置 BMP, BLS, BSE, BSFZ29-尾气催化净化器后的氧传感器 1 的加热装置BLR, BLY, BSE, BSF, BVY, BVZZ30-尾气催化净化器后的氧传感器 2 的加热装置 BLR, BVYZ64-尾气催化净化器后的氧传感器 3 的加热装置 BLR, BLY, BVY, BVZ87F41 - SB41 保险丝架 B 上的保险丝 41 - - 未占用F42 - SB42 - 保险丝架 B 上的保险丝 42 - - 未占用F43 - SB43 - 保险丝架 B 上的保险丝 43 - - 未占用F44 - SB44 - 保险丝架 B 上的保险丝 44 - - 未占用F45 - SB45 - 保险丝架 B 上的保险丝 45 - - 未占用F46 - SB46 - 保险丝架 B 上的保险丝 46 - - 未占用F47 - SB47 - 保险丝架 B 上的保险丝 47 40A - J519-车载电网控制单元,右停车灯灯泡,左近光灯灯泡,左远光灯灯泡,左尾灯灯泡外环照明灯,右尾灯灯泡内环照明灯30* - 仅用于柴油发动机和代码为 BLY 的发动机Magotan 迈腾安装位置编号 201 / 12版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F48 - SB48 - 保险丝架 B 上的保险丝 48 40A - J519-车载电网控制单元,左停车灯灯泡,右近光灯灯泡,右远光灯灯泡,右尾灯灯泡外环照明灯,左尾灯灯泡内环照明灯30F49 - SB49 - 保险丝架 B 上的保险丝 49 50A - J519-车载电网控制单元端子 15 供电 30F50 - SB50 - 保险丝架 B 上的保险丝 50 60A - J713-副蓄电池充电继电器 30F51 - SB51 保险丝架 B 上的保险丝 51 - - 未占用F52 - SB52 - 保险丝架 B 上的保险丝 52 60A - Z2-可加热式挡风玻璃 30 F53 - SB53 - 保险丝架 B 上的保险丝 53 50A - J519-车载电网控制单元端子 75 供电左侧保险丝托架 SC40 - SC42, SD39 30F54 - SB54 - 保险丝架 B 上的保险丝 54 50A - J179-预热时间自动装置控制单元 BMA, BMP, BKC, BKP, BLSV101-二次空气泵电机 BSE, BSF 30 Magotan 迈腾安装位置编号 201 / 13版本 2005 年 12 月1.4 保险丝SB，在电控箱处、发动机舱左侧 High Box1.4.1 保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色Magotan 迈腾安装位置编号 201 / 14版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F1 - SB1 保险丝架 B 上的保险丝 1 5A15A - J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元 30F2 - SB2 保险丝架 B 上的保险丝 2 30A - J104 -ABS 控制单元 30F3 - SB3 保险丝架 B 上的保险丝 3 20A - J393 - 舒适 / 便捷功能系统中央控制单元 30F4 - SB4 - 保险丝架 B 上的保险丝 4 5A - J519 - 车载电网控制单元 30 F5 - SB5 - 保险丝架 B 上的保险丝 5 20A - H2-高音喇叭H7-低音喇叭 30 F6 - SB6 保险丝架 B 上的保险丝 6 20A - N...-带功率输出级的点火线圈 AXX, AXZ, BPY, BLV, BWA 87F7 - SB7 - 保险丝架 B 上的保险丝 7 15A5A - N276-燃油压力调节阀 AXZ, BLVG476-离合器位置传感器 AXX, BPY, BWA 87F8 - SB8 - 保险丝架 B 上的保险丝 8 10A - J293-散热器风扇控制单元N80 - 活性碳罐电磁阀 1 AXZ, BLVN205-凸轮轴调整阀 1 AXZ, AXX, BLV, BPY, BWAN316-进气翻板阀门 AXZ, BLVN318-排气凸轮轴调整阀门 1 AXZ, BLVN401-进气散发泵阀门 AXZ, BLVV157-进气翻板电机 BKX87F9 - SB9 - 保险丝架 B 上的保险丝 9 5A10A* - J160-循环泵继电器 AXX, AXZ, BLV, BPY, BWAJ49-电动燃油泵 2 的继电器 BKXJ52-预热塞继电器 BKX87F10 - SB10 保险丝架 B 上的保险丝 10 5A10A* - J670-Motronic 供电继电器 2 AXX, BPY, BWA 87* - 仅用于柴油发动机Magotan 迈腾安装位置编号 201 / 15版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F11 - SB11 保险丝架 B 上的保险丝 11 25A30A* - 发动机控制单元 - J623 87F12 - SB12 保险丝架 B 上的保险丝 12 10A - G39 - 氧传感器 BKX 87 F13 - SB13 保险丝架 B 上的保险丝 13 - - 未占用F14 - SB14 保险丝架 B 上的保险丝 14 - - 未占用F15 - SB15 保险丝架 B 上的保险丝 15 10A - V55-循环泵 AXZ, AXX, BPY, BLV, BWA 87F16 - SB16 保险丝架 B 上的保险丝 16 5A - J527 - 转向柱电子装置控制单元 30F17 - SB17 保险丝架 B 上的保险丝 17 5A - J285 - 仪表板中的控制单元 30F18 - SB18 保险丝架 B 上的保险丝 18 30A - R12-功率放大器J608- 特种车辆的控制单元出租车, 警车 30F19 - SB19 保险丝架 B 上的保险丝 19 15A - R - 收音机J503 - 收音机导航系统带显示单元的控制单元 30F20 - SB20 保险丝架 B 上的保险丝 20 5A - J515-天线选择控制单元R36-电话的收发装置 30F21 - SB21 保险丝架 B 上的保险丝 21 10A - R78-电视调谐器R190-数字式卫星收音机调谐器 30F22 - SB22 保险丝架 B 上的保险丝 22 7.5A - J650-多媒体系统控制单元 30* - 仅用于柴油发动机Magotan 迈腾安装位置编号 201 / 16版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F23 - SB23 保险丝架 B 上的保险丝 23 5A - G197-罗盘的磁场传感器* 30 F24 - SB24 保险丝架 B 上的保险丝 24 10A - J533 - 数据总线诊断接口30F25 - SB25 - 保险丝架 B 上的保险丝 25 - - 未占用F26 - SB26 保险丝架 B 上的保险丝 26 10A - J271-Motronic 供电继电器 AXX, AXZ, BLV, BPY, BWAJ623-发动机控制单元不用于代码为 BKX 的发动机 30F27 - SB27 - 保险丝架 B 上的保险丝 27 - - 未占用F28 - SB28 保险丝架 B 上的保险丝 28 - - 未占用F29 - SB29 保险丝架 B 上的保险丝 29 - - 未占用F30 - SB30 保险丝架 B 上的保险丝 30 20A - J364 - 辅助加热装置控制单元 30F31 - SB31 保险丝架 B 上的保险丝 31 30A - 车窗玻璃刮水器电机 V 30 F32 - SB32 保险丝架 B 上的保险丝 32 10A - N75-增压压力限制电磁阀AXX, BPY, BWAN80-活性碳罐电磁阀 1 AXX, BPY, BWAN249-涡轮增压器空气循环阀 AXX, BPY, BWA87F33 - SB33 保险丝架 B 上的保险丝 33 15A - N276-燃油压力调节阀 AXX, BPY, BWAZ19-氧传感器加热装置 AXZ, BLVZ28-氧传感器加热装置 2 AXZ, BLV87* - 仅限于美国市场Magotan 迈腾安装位置编号 201 / 17版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F34 - SB34 - 保险丝架 B 上的保险丝 34 - - 未占用F35 - SB35 - 保险丝架 B 上的保险丝 35 - - 未占用F36 - SB36 保险丝架 B 上的保险丝 36 - - 未占用F37 - SB37 - 保险丝架 B 上的保险丝 37 - - 未占用F38 - SB38 保险丝架 B 上的保险丝 38 - - 未占用F39 - SB39 保险丝架 B 上的保险丝 39 - - 未占用F40 - SB40 - 保险丝架 B 上的保险丝 40 - - 未占用F41 - SB41 保险丝架 B 上的保险丝 41 - - 未占用F42 - SB42 - 保险丝架 B 上的保险丝 42 - - 未占用F43 - SB43 - 保险丝架 B 上的保险丝 43 - - 未占用F44 - SB44 - 保险丝架 B 上的保险丝 44 10A - V144-燃油系统诊断泵 AXZ, BLV, BPY 87Magotan 迈腾安装位置编号 201 / 18版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F45 - SB45 - 保险丝架 B 上的保险丝 45 10A - Z19-氧传感器加热装置 AXX, BPY, BWAZ29-尾气催化净化器后的氧传感器 1 的加热装置 AXZ, BLVZ30-尾气催化净化器后的氧传感器 2 的加热装置 AXZ, BLVZ92-气缸列 1 的氧传感器 3 的加热装置 AXZ, BLVZ93-气缸列 2 的氧传感器 3 的加热装置 AXZ, BLV87F46 - SB46 - 保险丝架 B 上的保险丝 46 10A - Z29-尾气催化净化器后的氧传感器 1 的加热装置 AXX, BPY, BWA 87F47 - SB47 - 保险丝架 B 上的保险丝 47 40A - J519-车载电网控制单元,右停车灯灯泡,左侧近光灯，远光灯灯泡,左尾灯灯泡外环照明灯,右尾灯灯泡内环照明灯30F48 - SB48 - 保险丝架 B 上的保险丝 48 40A - J519-车载电网控制单元,左停车灯灯泡,右侧近光灯，远光灯灯泡,右尾灯灯泡外环照明灯,左尾灯灯泡内环照明灯30F49 - SB49 - 保险丝架 B 上的保险丝 49 50A - J519-车载电网控制单元端子 15 供电 30F50 - SB50 - 保险丝架 B 上的保险丝 50 60A - J713-副蓄电池充电继电器 30F51 - SB51 保险丝架 B 上的保险丝 51 - - 未占用F52 - SB52 - 保险丝架 B 上的保险丝 52 60A - Z2-可加热式挡风玻璃 30 F53 - SB53 - 保险丝架 B 上的保险丝 53 50A - J519-车载电网控制单元端子 75 供电-左侧保险丝托架 SC40 - SC42, SD39 30F54 - SB54 - 保险丝架 B 上的保险丝 54 50A - J52-预热塞继电器 BKX 30 Magotan 迈腾安装位置编号 201 / 19版本 2005 年 12 月1.5 保险丝SB，在电控箱处、发动机舱左侧 Low Box，从 2005 年 5 月开始1.5.1 保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色Magotan 迈腾安装位置编号 201 / 20版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F1 - SB1 保险丝架 B 上的保险丝 1 7.5A - J650-多媒体系统控制单元 30 F2 - SB2 保险丝架 B 上的保险丝 2 30A - J104 -ABS 控制单元 30F3 - SB3 保险丝架 B 上的保险丝 3 20A - J519 - 车载电网控制单元 30 F4 - SB4 - 保险丝架 B 上的保险丝 4 20A - J393 - 舒适 / 便捷功能系统中央控制单元 30F5 - SB5 - 保险丝架 B 上的保险丝 5 5A - J519 - 车载电网控制单元 30 F6 - SB6 保险丝架 B 上的保险丝 6 5A15A - J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元 BMP, BKP, BMA, BVE, BVW 30 F7 - SB7 - 保险丝架 B 上的保险丝 7 15A - J503 - 收音机导航系统带显示单元的控制单元R - 收音机 30F8 - SB8 - 保险丝架 B 上的保险丝 8 - - 未占用F9 - SB9 - 保险丝架 B 上的保险丝 9 5A - J527 - 转向柱电子装置控制单元 30F10 - SB10 保险丝架 B 上的保险丝 10 20A - J17-燃油泵继电器*J179-预热时间自动装置控制单元*N... - 带功率输出级的点火线圈气缸 1 - 4 BLF, BLR, BLX, BLY, BSE, BSF, BVX,BVY, BVZ87F11 - SB11 保险丝架 B 上的保险丝 11 5A - J285 - 仪表板中的控制单元 30F12 - SB12 保险丝架 B 上的保险丝 12 5A - J412- 移动电话操作电子装置控制单元J515-天线选择控制单元 30* - 仅用于柴油发动机Magotan 迈腾安装位置编号 201 / 21版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F13 - SB13 保险丝架 B 上的保险丝 13 10A - J271-Motronic 供电继电器J317-端子 30 的供电继电器 BMP, BKC, BMA, BKP, BVE, BVW, BLS, BMR, BUZJ623-发动机控制单元 BLF, BLR, BLX, BLY, BVX, BVY, BVZ30F14 - SB14 保险丝架 B 上的保险丝 14 30A - 发动机控制单元 - J623 87 F15 - SB15 保险丝架 B 上的保险丝 15 10A - J533 - 数据总线诊断接口30F16 - SB16 保险丝架 B 上的保险丝 16 10A*15A - J299-二次空气泵继电器 BSE, BSFN18-废气再循环阀**N75-增压压力限制电磁阀**N249-涡轮增压器空气循环阀**N316-进气翻板阀门 BMR, BUZN345-废气再循环冷却器转换阀**Z19-氧传感器加热装置 BLY, BLF, BLR, BLX, BVX, BVY, BVZZ28-氧传感器 2 加热装置 BLR, BLX, BVX, BVY, BLF87F17 - SB17 保险丝架 B 上的保险丝 17 - - 未占用F18 - SB18 保险丝架 B 上的保险丝 18 - - 未占用F19 - SB19 保险丝架 B 上的保险丝 19 30A - R12-功率放大器-特种车辆30* - 仅限于发动机代码为 BLY, BLF, BLR, BLX, BVX, BVY, BVZ 的车辆** - 仅用于柴油发动机Magotan 迈腾安装位置编号 201 / 22版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F20 - SB20 保险丝架 B 上的保险丝 20 5A*15A - G476-离合器位置传感器 BSE, BSF, BLF, BMP, BKC, BMA, BKP, BVE, BVW,BLS, BMR, BUZN276-燃油压力调节阀 BLF, BLR, BLX, BLY, BVX, BVY, BVZ87F21 - SB21 保险丝架 B 上的保险丝 21 20A - J364 - 辅助加热装置控制单元 30F22 - SB22 保险丝架 B 上的保险丝 22 30A - J400 - 刮水器电机控制单元 30F23 - SB23 保险丝架 B 上的保险丝 23 10A - F265-根据特性曲线进行控制的发动机冷却系统的节温器 BLR, BLX, BLY, BVX,BVY, BVZJ293-散热器风扇控制单元N80-活性炭罐电磁阀 1 BLF, BLR, BLX, BLY, BVX, BVY, BVZ, BSE, BSFN156-进气歧管转换阀 BLF, BLR, BLX, BLY, BVX, BVY, BVZN205-凸轮轴调整阀 1 BLF, BLR, BLX, BLY, BVX, BVY, BVZN316-进气翻板阀门 BLF, BSE, BSFV157-进气翻板电机 BKC, BMA, BKP, BVE, BVWZ19-氧传感器加热装置 BLS87* - 仅限于发动机代码为 BLY, BLF, BLR, BLX, BVX, BVY, BVZ 的车辆** - 仅用于柴油发动机Magotan 迈腾安装位置编号 201 / 23版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子F24 - SB24 保险丝架 B 上的保险丝 24 10A**15A- J583-NOx 传感器控制单元 BLX, BVYZ19-氧传感器加热装置 BLS, BMP, BMR, BUZ, BSE, BSF, BLY, BVZZ29-尾气催化净化器后的氧传感器 1 的加热装置 BSE, BSF, BLY, BVZ, BMP, BUZ,BLR, BLX, BVX, BVYZ30-尾气催化净化器后的氧传感器 2 的加热装置 BLR, BLXZ64-尾气催化净化器后的氧传感器 3 的加热装置 BLR, BVY87F25 - SB25 - 保险丝架 B 上的保险丝 25 40A - J519 - 车载电网控制单元 30F26 - SB26 保险丝架 B 上的保险丝 26 40A - J519 - 车载电网控制单元30F27 - SB27 - 保险丝架 B 上的保险丝 27 60A - Z2-可加热式挡风玻璃 30 F28 - SB28 保险丝架 B 上的保险丝 28 40A50A* - V101-二次空气泵电机BSE, BSFJ179 -预热时间自动装置控制单元* 30F29 - SB29 保险丝架 B 上的保险丝 29 50A - J519 - 车载电网控制单元30F30 - SB30 保险丝架 B 上的保险丝 30 50A - J519 - 车载电网控制单元30* - 仅用于柴油发动机** - 仅限于发动机代码为 BLY. BLR, BVY, BVZ, BKC, BLS, BMP, BMR, BUZ 的汽车Magotan 迈腾安装位置编号 201 / 24版本 2005 年 12 月1.6 保险丝位置分配SC，在仪表板左侧的保险丝架内1.6.1 保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色Magotan 迈腾安装位置编号 201 / 25版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子1 - SC1 保险丝架 C 上的保险丝 1 10A - T16-诊断接口 152 - SC2 保险丝架 C 上的保险丝 2 5A - E256-ASR 及 ESP 按钮E540-AUTOHOLD 按钮 153 - SC3 保险丝架 C 上的保险丝 3 5A - J500－转向辅助控制单元 154 - SC4 保险丝架 C 上的保险丝 4 5A - 刹车灯开关 F 155 - SC5 保险丝架 C 上的保险丝 5 10A - E102-大灯照明距离调节器J667-左侧大灯功率模块仅用于气体放电大灯V48-左侧大灯照明距离调节伺服电机V49-右侧大灯照明距离调节伺服电机156 - SC6 保险丝架 C 上的保险丝 6 5A - 拖车识别装置控制单元 J345 157 - SC7 保险丝架 C 上的保险丝 7 5A - J285-仪表板内的控制单元J533-数据总线的诊断接口 158 - SC8 保险丝架 C 上的保险丝 8 5A - E149-后窗遮阳卷帘开关至 2005 年 5 月E284-车库门开启装置操作单元J262-后窗遮阳卷帘控制单元至 2005 年 5 月Y7-自动防眩车内后视镜159 - SC9 保险丝架 C 上的保险丝 9 10A - J492-四轮驱动控制单元 1510 - SC10 保险丝架 C 上的保险丝 10 5A - J271-Motronic 供电继电器BSE, BSFJ623-发动机控制单元J670-Motronic 供电继电器 2 AXZ, BLV1511 - SC11 保险丝架 C 上的保险丝 11 5A - E497-交通事故数据存储器按钮警车G41-计程表出租车G511-车内后视镜中的计程表出租车J754-交通事故数据存储器-里程记录器的连接位置警车-特殊信号装置的连接位置警车15Magotan 迈腾安装位置编号 201 / 26版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子12 - SC12 保险丝架 C 上的保险丝 12 10A - J386 - 驾驶员侧车门控制单元 3013 - SC13 保险丝架 C 上的保险丝 13 10A - E1-车灯开关T16-诊断接头3014 - SC14 保险丝架 C 上的保险丝 14 5A - J764-电子锁紧装置 ELV 控制单元 3015 - SC15 保险丝架 C 上的保险丝 15 5A - J519 - 车载电网控制单元 30g 3016 - SC16 保险丝架 C 上的保险丝 16 10A - D9-电子点火开关 3017 - SC17 保险丝架 C 上的保险丝 17 10A - G303-车内监控装置的收发模块 1G397-雨量和光照识别传感器G384-车辆侧倾传感器H12-报警喇叭R149-冷却液辅助加热装置的无线接收器3018 - SC18 保险丝架 C 上的保险丝 18 - - - 未占用19 - SC19 保险丝架 C 上的保险丝 19 - - - 未占用20 - SC20 保险丝架 C 上的保险丝 20 - - - 未占用21 - SC21 保险丝架 C 上的保险丝 21 - - - 未占用22 - SC22 保险丝架 C 上的保险丝 22 10A5A - G70-空气流量计仅用于柴油发动机和代码为 AXX, BPY, BWA 的发动机J49-电动燃油泵 2 继电器 BSE, BSF 15Magotan 迈腾安装位置编号 201 / 27版本 2005 年 12 月编号电路图中的名称额定值功能 / 部件端子23 - SC23 保险丝架 C 上的保险丝 23 10A - N79 -曲轴箱排气加热电阻气候寒冷的国家 1524 - SC24 保险丝架 C 上的保险丝 24 5A20A* - F4-倒车灯开关F125-多功能开关J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元1525 - SC25 保险丝架 C 上的保险丝 25 10A - N...- 喷油阀 BSE, BSF ** 1526 - SC26 保险丝架 C 上的保险丝 26 10A - E149-后窗遮阳卷帘开关从2005 年 5 月开始J262-后窗遮阳卷帘控制单元从 2005 年 5 月开始 152。
⼤众宝来全车电路图
全车电路图
⽬录
ＡＵＳ车型发电机，起动机
L V/4MV控制单元（喷射系统），节⽓门单元，发动机转速传感器、⽔温传感器EGR阀、霍尔传感器多点喷射控制单元，点⽕系统ＡＧＮ车型
4L V/4MV控制单元（喷射系统）加热元件
制动踏板开关，制动灯开关
冷却液不⾜指⽰器（AQN车型）
电磁阀1
⾃诊断接⼝（AQN车型）
冷却液温度，冷却液不⾜指⽰器AQN车型
车速传感器，⽔泵（AQN
组合仪表
4L V/4MV控制单元（喷射系统）、点⽕系统
发电机、起动机AUS车型
4L V/4MV控制单元（喷射系统）、点⽕系统
4L V/4MV控制单元（喷射系统），节⽓门单元，发动机转速传感器、⽔温传感器
EGR阀、霍尔传感器
4L V/4MV控制单元（喷射系统）加热元件（曲轴箱通风⼝）
开关，离合器踏板开关，CCS
电磁阀1
组合仪表，冷却液温度/冷却⽔不⾜指⽰器，燃油表，转速表，车速表，发动机警报灯
放警报灯，⾃诊断接⼝
多点喷射控制单元，点⽕系统
多点喷射控制单元，冷却液温度传感器，霍尔传感器（AGN车型）
多点喷射控制单元，加热元件（曲轴箱通风⼝）（AGN车型）
多点喷射控制单元，喷油咀，空⽓流量计（AGN车型）
燃油泵继电器
燃油泵，燃油表传感器，冷却液不⾜传感器
发电机，起动机
多点喷射控制单元（AQN车型）
多点喷射控制单元，点⽕系统（AQN车型）
（AQN车型）。
大众车电路图中各电器元件的代号及其含义电路图中各电器元件的代号及其含义序号代号含义1 A 蓄电池2 B 起动机3 C 交流发电机4 C1 调压器5 D 点火开关6 T2 发动机线束与发电机线束插头连线。
2 针，在发动机舱中间支架上7 T3a 发动机线束与前大灯线束插头连接，3 针，在中央电器后面8 ② 接地点，在蓄电池支架上9 ⑨ 自身接地10 O B1接地连接线，在前大灯线束内11 G2 水温传感器12 G40 霍尔传感器13 G62 水温传感器14 G72 进气温度传感器15 J220 Motronic 发动机控制单元16 N152 点火线圈17 P 火花塞插头18 Q 火花塞19 S17 发动机控制单元保险丝，10A20 T4 前大灯线束与散热风扇控制器插头连接,针，在散热风扇控制器上21 T8a 发动机线束与发动机右线束插头连接，3 针，在发动机中间支架上。
22 T80 发动机线束，发动机右线束与发动机控制单元插头连接，80 针，在发动机控制单元上23 F60 怠速开关24 G61 1 、2 缸爆震传感器25 G69 节气门电位计26 G88 节气门定位电位计27 J338 节气门控制部件.28 T3c 发动机右线束与1 、2 缸爆震传感器插头连接，3 针，在发动机舱中间支架上29 T8h 发动机右线束与节气门控制部件插头连接，8 针，在节气门控制部件上30 V60 节气门定位器31 O C1连接线，在发动机右线束内32 G28 发动机转速传感器33 G66 3 、4 缸爆震传感器34 N30 第一缸喷嘴35 N31 第二缸喷嘴36 N32 第三缸喷嘴37 N33 第四缸喷嘴38 S123 喷嘴空气质量计，AKF 阀，氧传感器加热保险丝，10A39 T1b 发动机线束与仪表板线束插头连接，1 针，在中央电器后面40 T3b 发动机右线束与发动机转速传感器插头连接，3 针，在发动机舱中间支架上41 T3d 发动机右线束与发动机爆震传感器插头连接，3 针，在发动机舱中间支架上42 ① 接地点，在发动机控制单元旁车身上43 O A2正极连接线，在发动机线束内44 O C2正极连接线，在发动机右线束内45 O C4接地连接线，在发动机右线束内46 G39 氧传感器47 G70 空气质量计48 J17 燃油泵继电器49 N80 活性炭罐电磁阀50 S5 燃油泵保险丝，10A51 T4a 发动机线束与氧传感器插头连接，4 针，在发动机舱中间支架上52 T8a 发动机线束与发动机右线束插头连接,8 针,在发动机舱中间支架上德国大众汽车公司与我国合资生产的系列轿车的电路图识图方法完全相同。
第六章捷达轿车电气元器件位置与电气线路图第一节捷达轿车电气元器件位置图捷达轿车电气元器件位置如图6-1-1~图6-1-2所示。
图6-1-1 发动机电控系统主要元器件的安装位置图6-1-2 ABS系统各元件的安装位置1-ABS控制器2-总泵助力器3-自诊断接口4-ABS警报灯K47 5-后轮转速传感器G44/G46 6-制动灯开关7-前轮转速传感器G45/G47第二节捷达系列轿车电气线路图一、捷达都市先锋轿车电气线路图捷达都市先锋轿车继电器、保险丝的布置见图6-2-1和图6-2-2所示，其含义见表6-2-1和表6-2-2所示。
捷达都市先锋轿车电气线路图如图6-2-3~图6-2-22所示。
图6-2-1 继电器盘正面布置图6-2-2 继电器盘背面布置A1-8孔插头（黄色），前大灯线束A2-8孔插头（黄色），前大灯线束B-6孔插头（绿色），用于前大灯清洗系统C-8孔插头（黄色），用于任选线束D-12孔插头（绿色），用于附加设备E-5孔插头（绿色），仪表线束F-9孔插头（白色）发动机舱右侧线束G1-12孔插头（白色）发动机舱右侧线束G2-12孔插头（白色）发动机舱右侧线束H1-10孔插头（红色），转向柱开关线束H2-8孔插头（红色），转向柱开关线束J-10孔插头（红色），转向柱开关线束K-12孔插头（黑色），尾部线束L-7孔插头（黑色），尾部线束M-6孔插头（黑色），尾部线束N-6孔插头（绿色），空调线束P-9孔插头（蓝色），后风窗及前雾灯开关线束Q-6孔插头（蓝色），仪表线束R-10孔插头（蓝色），灯光开关线束S-5孔插头（白色）发动机舱右侧线束T-2孔插头（绿色）U1-14孔插头（蓝色），仪表板线束U2-14孔插头（蓝色），仪表板线束V-4孔插头（绿色），多功能指示器线束W-6孔插头（绿色），ABS线束X-8孔插头（绿色），警报指示灯（拖挂设备、ABS系统）线束Y-单孔插头，接线柱30 Z1-单孔插头Z2-单孔插头，接线柱31 30-单孔插头，接线柱30 30B-单孔插头表6-2-1 保险丝的布置表6-2-2 继电器的布置图6-2-3 电控燃油喷射系统控制原理图F60-怠速开关G2-水温传感器G6-汽油泵G28-发动机转速传感器G39-λ传感器G40-霍尔传感器 G61、G66-爆震传感器 G62-水温传感器 G69-节气门电位计 G70-空气流量计 G72-进气温度传感器 G88-怠速节气门电位计 J17-汽油泵继电器 J220-控制单元 J338-节气门控制单元 N-2、3缸点火线圈N30~N33-1~4缸喷嘴 N79-曲轴箱通风加热电阻 N80-活性碳罐电磁阀 N122-终端能量输出极 N128-1、4缸点火线圈 P-火花塞插头 Q-火花塞 S15、S18-保险丝 T16-自诊断接口 V60-怠速电机 Z19-λ传感器加热器 A-发动机转速信号 B-空调压缩机信号 C-空调装置信号 D-车速信号图6-2-4 电控燃油喷射系统电路图（1）A-蓄电池G2-冷却液温度传感器G40-霍尔传感器G62-冷却温度传感器J220-多点喷射控制单元N79-加热电阻（曲轴箱通风）N152-点火线圈P-火花塞插头Q-火花塞T4-4孔插头T8-8孔插头T80-80孔插头 -接地点，在气缸盖上–接地连接点1，在发动机舱线束内–接地连接点（传感器接地），在发动机线束内–正极连接点1（15），在发动机舱经线束内–连接点1，在多点喷射控制单元线束内图6-2-5 电控燃油喷射系统电路图（2）F60-怠速开关G61-爆震传感器①G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计G220-多点喷射控制单元G338-节气门控制单元T80-80孔接头V60-节气门调节器图6-2-6 电控燃油喷射系统电路图（三）B-起动机ws-白色D-点火开关sw-黑色G28-发动机转速传感器ro-红色G66-爆震传感器2 br-棕色J220-多点喷射控制单元gn-绿色T3-3孔插头，靠近发动机转速传感器bl-蓝色T80-80孔插头gr-灰色 -接地点，在发动机舱左侧li-紫色–接地连接点（传感器接地），在发动机线束内ge-黄色图6-2-7 电控燃油喷射系统电路图（4）G39-λ传感器 G70-空气流量计 J17-燃油泵继电器 J220-多点喷射控制单元 N30-1缸喷油阀 N31-2缸喷油阀 N32-3缸喷油阀 N33-4缸喷油阀 N4a-4孔插头 T80-80孔插头 TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内图6-2-8 电控燃油喷射系统电路图（5）A-蓄电池ws-白色G-燃油表传感器sw-黑色G6-燃油泵ro-红色J32-空调继电器，在继电器盘上br-棕色J220-多点喷射控制单元gn-绿色N25-空调装置电磁离合器bl-蓝色N80-活性碳罐电磁阀1 gr-灰色S51-保险丝li-紫色T8-8孔插头ge-黄色T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接地1，在仪表板线束内*-散热器风扇接通控制单元图6-2-9 电控燃油喷射系统电路图（6）F1-机油压力开关ws-白色F22-机油压力开关（30kPa）sw-黑色G1-燃油表ro-红色G3-冷却度表br-棕色K-仪表板gn-绿色T8-8孔插头bl-蓝色T28-28孔插头，在仪表板上gr-灰色li-紫色ge-黄色图6-2-10 自动变速器控制系统电路图B/50-起动机（接线柱50）D/50-点火开关（接线柱50）F-制动灯开关F8-强制低速档开关F125-多功能开关G28-发动机转速传感器G38-变速器转速传感器G68-车速传感器G69-节气门电位计G93-变速器机油温度传感器J226-启动锁和倒车灯继电器J-发动机控制单元J217-自动变速器控制单元L19-挡位指示板照明灯M16/M17-倒车灯M9/M10-制动灯和尾灯N88-电磁阀 1 N89-电磁阀 2 N90-电磁阀 3 N91-电磁阀 4 N92-电磁阀5 N93-电磁阀6 N94-电磁阀7 N110-变速杆锁止电磁阀S14-保险丝；附加信号：1-变速杆位置指示板、2-速度调节装置、3-空调装置图6-2-11 ABS系统控制电路图A/- -蓄电池负极A/+-蓄电池正极F-制动灯开关G44-后右轮转速传感器G45-前右轮转速传感器G46-后左轮转速传感器G47-前左轮转速传感器J104-ABS电子控制单元K47-ABS警报灯M9-左制动灯M10-右制动灯N55-ABS/EBD液压控制单元N99-前右轮ABS常开阀N100-前右轮ABS常闭阀N101-前左轮ABS常开阀N102-前左轮ABS 常闭阀N133-后右轮ABS常开阀N134-后左轮ABS常闭阀N135-后左轮ABS常开阀N136-后左轮ABS常闭阀S4-保险丝（15A）S14-保险丝（10A）S20-保险丝（10A）S123-液压泵保险丝（30A）S124-电磁阀保险丝（30A）TV14-故障阅读器接口V64-ABS液压泵电机ws-白色sw-黑色ro-红色gn-绿色br-棕色bl-蓝色gr-灰色li紫色ge-黄色图6-2-12 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关G-燃油表传感器ws-白色bl-蓝色K2-发电机警报灯–搭铁连接点，在发动机舱线束内sw-黑色gr-灰色F22-油压开关* K5-转向警报灯ro-红色li-紫色K1-远光警报灯T28-28孔插头，在仪表板上br-棕色ge-黄色G2-冷却液温度表传感器gn-绿色图6-2-13 仪表板（燃油表、冷却液温度表、油压报警、时钟、转速表）电路图G1-燃油表ws-白色G3-冷却液温度表sw-黑色G5-转速表ro-红色G54-速度传感器（仪表板内）br-棕色J6-稳压器gn-绿色J243-油压和冷却液报警及转速表控制单元bl-蓝色K3-油压警报灯gr-灰色K28-冷却液温度警报灯li-紫色L8-时钟照明灯ge-黄色L10-仪表板照明灯L1d-单孔插接件，继电器盒后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-14 手制动和制动液液面报警电路图F9-手制动指示灯开关ws-白色F345-制动液面警报开关sw-黑色K7-双管路制动及手制动指示灯ro-红色–接地点，发动机舱线束内br-棕色gn-绿色–接地连接，前大灯线束内bl-蓝色gr-灰色li-紫色ge-黄色图6-2-15 点烟器、收放机电路图L16-空调控制板照明灯ws-白色L28-点烟器照明灯sw-黑色T1c-单孔插接件，继电器盒后面ro-红色T3a-3孔插接件，仪表板后br-棕色–接地连接，仪表线束内gn-绿色–接地点，前大灯线束内bl-蓝色–接地点，前大灯线束内gr-灰色U1-点烟器li-紫色ge-黄色图6-2-16 车内灯、行李舱照明灯、牌照灯电路图F2-左前门联锁开关W3-行李舱灯ws-白色F3-右前门联锁开关W15-室内灯sw-黑色F5-行李舱照明灯开关X-牌照灯ro-红色F10-左后门联锁开关–接地点，继电器盒旁br-棕色F11-右后门联锁开关-接地点，行李舱左侧gn-绿色T1e-单孔插接件，继电器盒上部–接地点，行李舱左侧bl-蓝色T10-单孔插接件，继电器盒上部gr-灰色T2e-2孔插接件，行李舱左后部li-紫色T21-2孔插接件，行李舱左侧ge-黄色图6-2-17 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关ws-白色L1-左前大灯双丝灯sw-黑色L2-右前大灯双丝灯ro-红色M1-左停车灯br-棕色M3-右停车灯gn-绿色T5b-5孔插接件，转向柱开关后面bl-蓝色–接地连接点，前大灯线束内gr-灰色–接地连接点，前大灯线束内li-紫色ge-黄色图6-2-18 转向灯及遇险警报灯开关、驻车灯开关电路图E2-转向灯开关ws-白色E3-遇险警报开关sw-黑色E19-驻车灯开关ro-红色J2-遇险警报灯继电器br-棕色K6-遇险警报灯gn-绿色T4c-4孔插接件，转向柱开关后bl-蓝色T5b-5孔插接件，转向柱开关后gr-灰色T7a-7孔插接件，转向柱开关后li-紫色ge-黄色图6-2-19 转向信号灯、尾灯电路图M2-右尾灯T2b-2孔插接件，左减振器支柱后ws-白色M4-左尾灯T6a-6孔插接件，左尾灯sw-黑色M5-左前转向灯T6b-6孔插接件，右尾灯ro-红色M6-左后转向灯–接地点，行李舱锁下端br-棕色M7-右前转向灯–接地点，行李舱锁下端gn-绿色M8-右后转向灯–接地点，左尾灯灯架处bl-蓝色M18-左侧停车转向灯–接地点，右尾灯灯架处gr-灰色M19-右侧停车转向灯–接地连接点，前大灯线束内li-紫色T1i-单孔插接件，左减振器支柱后–接地连接点，前大灯线束内ge-黄色图6-2-20 车灯开关、制动灯电路图E1-车灯开关ws-白色E20-车灯控制开关和仪表sw-黑色F-制动灯开关ro-红色L9-车灯开关照明灯br-棕色M9-左制动灯gn-绿色M10-右制动灯bl-蓝色T6a-6孔插接件，左尾灯上gr-灰色T6b-6孔插接件，右尾灯上li-紫色–接地点，左尾灯灯架处ge-黄色–接地点，右尾灯灯架处图6-2-21 倒车灯、后风窗加热、双音喇叭电路图E15-后风窗加热开关T2b-2孔插接件，继电器盒后面ws-白色F4-倒车灯开关T2e-6孔插接件，行李舱左后侧sw-黑色H1-双音喇叭T6a-6孔插接件，左尾灯上ro-红色J4-双音喇叭继电器T6b-6孔插接件，右尾灯上br-棕色K10-后风窗加热指示灯Z1-后风窗加热gn-绿色L39-后风窗加热开关照明灯–接地点，行李舱右侧bl-蓝色M16-左倒车灯–接地点，左尾灯灯架上gr-灰色M17-右倒车灯–接地点，左尾灯灯架上li-紫色–电源线连接点，双音喇叭线束内ge-黄色图6-2-22 前后雾灯电路图E23-前后雾灯开关L22-左前雾灯ws-白色K13-后雾灯指示灯L23-右前雾灯sw-黑色L20-后雾灯灯泡T2b-2孔插接件，右前大灯附近ro-红色L40-前、后雾灯开关照明灯T2h-2孔插接件，左前大灯附近br-棕色T2g-2孔插接件，左后悬挂上–接地点，前大灯线束内gn-绿色T6a-6孔插接件，左尾灯上J5-雾灯继电器bl-蓝色–接地点，右尾灯灯架gr-灰色li-紫色ge-黄色。
