旁路控制系统逻辑.

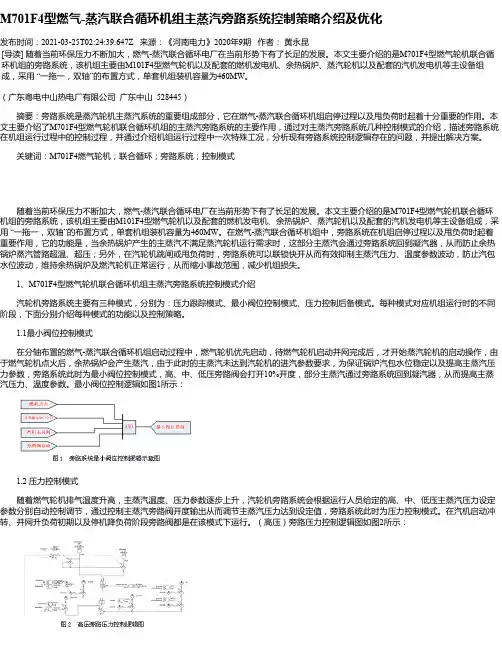

M701F4型燃气-蒸汽联合循环机组主蒸汽旁路系统控制策略介绍及优化发布时间：2021-03-25T02:24:39.647Z 来源：《河南电力》2020年9期作者：黄永昆[导读] 随着当前环保压力不断加大，燃气-蒸汽联合循环电厂在当前形势下有了长足的发展。

本文主要介绍的是M701F4型燃气轮机联合循环机组的旁路系统，该机组主要由M101F4型燃气轮机以及配套的燃机发电机、余热锅炉、蒸汽轮机以及配套的汽机发电机等主设备组成，采用 “一拖一，双轴”的布置方式，单套机组装机容量为460MW。

（广东粤电中山热电厂有限公司广东中山 528445）摘要：旁路系统是蒸汽轮机主蒸汽系统的重要组成部分，它在燃气-蒸汽联合循环机组启停过程以及甩负荷时起着十分重要的作用。

本文主要介绍了M701F4型燃气轮机联合循环机组的主蒸汽旁路系统的主要作用，通过对主蒸汽旁路系统几种控制模式的介绍，描述旁路系统在机组运行过程中的控制过程，并通过介绍机组运行过程中一次特殊工况，分析现有旁路系统控制逻辑存在的问题，并提出解决方案。

关键词：M701F4燃气轮机；联合循环；旁路系统；控制模式随着当前环保压力不断加大，燃气-蒸汽联合循环电厂在当前形势下有了长足的发展。

本文主要介绍的是M701F4型燃气轮机联合循环机组的旁路系统，该机组主要由M101F4型燃气轮机以及配套的燃机发电机、余热锅炉、蒸汽轮机以及配套的汽机发电机等主设备组成，采用 “一拖一，双轴”的布置方式，单套机组装机容量为460MW。

在燃气-蒸汽联合循环机组中，旁路系统在机组启停过程以及甩负荷时起着重要作用，它的功能是，当余热锅炉产生的主蒸汽不满足蒸汽轮机运行需求时，这部分主蒸汽会通过旁路系统回到凝汽器，从而防止余热锅炉蒸汽管路超温、超压；另外，在汽轮机跳闸或甩负荷时，旁路系统可以联锁快开从而有效抑制主蒸汽压力、温度参数波动，防止汽包水位波动，维持余热锅炉及燃汽轮机正常运行，从而缩小事故范围，减少机组损失。

燃气轮机联合循环机组旁路控制说明王铭东方电气自动控制工程有限公司四川德阳618000摘要:本文对燃气轮机联合循环机组汽机旁路控制系统的调节方式、控制方式及其作用进行了简单的介绍和分析。

国内投 运的M 701F 型燃气轮机肩负着电网要求的日起停、调峰、调频需求。

其中旁路系统起到极其重要的功能性作用。

关键词：燃气轮机联合循环机组；旁路系统机械化工_________________________________________________________________________________科技风2〇17年8月上D 01：10.19392/j . cnki . 1671-7341.201715118燃气轮机联合循环机组由以下三部分构成:燃气轮机、蒸 汽轮机、发电机，机组的主要做功部分是燃气轮机和余热锅炉。

燃气轮机在做功的同时，将高温度的排气排人余热锅炉进行二 次利用，加热余热锅炉中的除盐水，进行蒸汽输出。

蒸汽进人 蒸汽轮机进行做功，旁路控制阀和主蒸汽调节阀用于调节气包 压力及控制蒸汽品质。

旁路控制参数的设定关系着机组的优 化运行。

本文着重介绍、分析了我公司联合循环燃机旁路系统 的逻辑和工作状况。

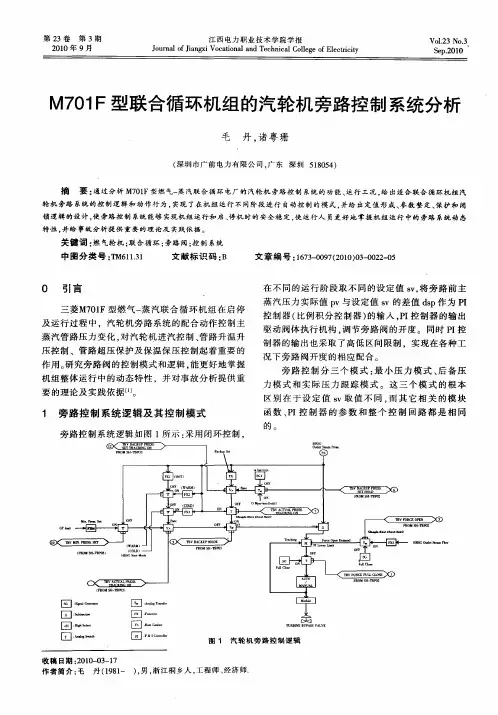

1旁路控制系统分析M 701F 型燃气轮机配置的旁路系统为100%流量阀门。

随着燃机的启动，旁路系统可以让余热锅炉出口蒸汽的温度、压 力快速提升，让汽机尽快进汽做功。

旁路系统还兼具着保护汽 轮机的功能，当机组发生跳机或甩负荷时，旁路系统迅速将主 蒸汽隔离，避免汽机超压。

旁路控制系统功能介绍：(>燃气轮机启动时，排气温度低，锅炉出口蒸汽温度、压 力不达标，旁路系统将这些蒸汽排人凝汽器，并尽快让蒸汽品 质达到进气要求提升汽机启动时间。

(d )燃气轮机运行时，旁路控制阀跟踪主蒸汽压力设定，配 合主蒸汽调节阀进行压力控制，避免蒸汽压力波动。

(,燃气轮机处于跳闸、甩负荷等极端状态时，旁路阀将蒸 汽隔离，避免汽机超压，确保机组安全。

旁路控制系统一、旁路组成本旁路系统由控制' 阀门及气动执行机构组成。

控制由DCS负责实现，控制策略和原理供参考。

阀门为气动执行机构(液动旁路类似)。

旁路系统阀门配置为高旁减温减压阀(BP)、高旁喷水调节阀(BPE )、高旁喷水隔离阀(BD)和低旁减温减压阀(LBP)、低旁喷水调节阀(LBPE)、低旁喷水隔离阀(LBD)和三级喷水调节阀。

二、设备性能要求K改善机组的启动性能机组在各种工况下(冷态、温态、热态和极热态)用高压缸或中压缸启动时，投入旁路系统控制锅炉蒸汽温度使之与汽机汽缸金属温度较快地相匹配，从而缩短启动时间和减少蒸汽向空排放及减少汽机循环寿命损耗，实现机组的最佳启动。

2、机组正常运行时，高压旁路装置作为主汽压超压保护安全装置，一旦主蒸汽压力超过高压旁路装置的设定值，高压旁路阀应能快速开启，并按照机组主蒸汽压力进行调节，直至恢复正常值；低压旁路装置依据机组负荷(调节级压力)调节再热汽压，当再热汽压超过负荷对应汽压时，低压旁路开启调节，并控制再热蒸汽压力。

3、旁路系统装置应能适应机组定压和滑压两种运行方式，并配合机组控制实现负荷调节。

4、当电网或机组故障跳闸甩负荷时，旁路系统装置应快速动作(高旁快开，低旁同时快速打开),实现维持锅炉最小负荷运行功能，使机组能随时重新并网恢复正常运行。

5、在启动和甩负荷时，旁路系统装置应能保护布置在烟温较高区的再热器，以防止烧坏。

6、旁路系统装置应具有回收工质，减少噪音作用。

旁路系统装置设备性能应满足机组在各种工况下(包括启动'正常运行、甩负荷时)，能自动或手动(遥控操作)地正常动作和快速动作(高旁快开3秒' 高旁正常调节13秒、低旁快关3秒' 低旁正常调节13秒)。

7、旁路系统装置应具有下列二种保护功能(1)高压旁路对新蒸汽管系的安全保护功能当机组在运行中有下列情况之一发生时，高压旁路应能在3秒种内自动快速开启定值及以下时，高压旁路自动关闭。

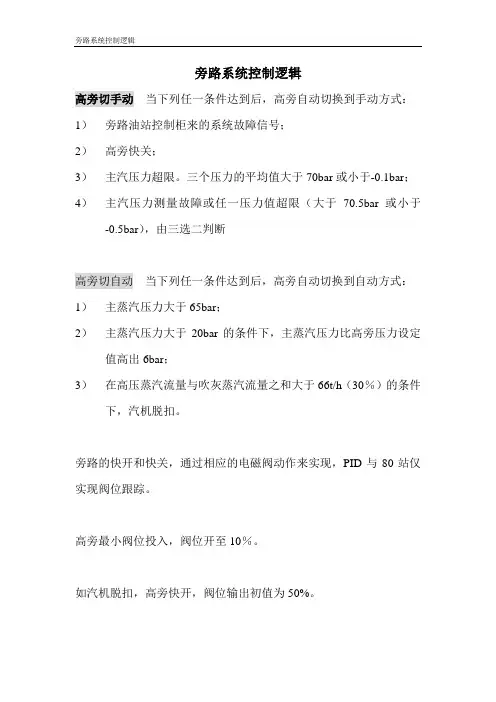

旁路系统控制逻辑
高旁切手动当下列任一条件达到后，高旁自动切换到手动方式：1）旁路油站控制柜来的系统故障信号；
2）高旁快关；
3）主汽压力超限。

三个压力的平均值大于70bar或小于-0.1bar；4）主汽压力测量故障或任一压力值超限（大于70.5bar或小于-0.5bar），由三选二判断
高旁切自动当下列任一条件达到后，高旁自动切换到自动方式：1）主蒸汽压力大于65bar；
2）主蒸汽压力大于20bar的条件下，主蒸汽压力比高旁压力设定值高出6bar；
3）在高压蒸汽流量与吹灰蒸汽流量之和大于66t/h（30％）的条件下，汽机脱扣。

旁路的快开和快关，通过相应的电磁阀动作来实现，PID与80站仅实现阀位跟踪。

高旁最小阀位投入，阀位开至10％。

如汽机脱扣，高旁快开，阀位输出初值为50%。

摘要大型机组是电力工业生产的主要力量，随着世界性能源紧张和环保意识日益提高，高效低排放的超临界和超超临界机组已经成为世界上主要机型，大型机组代表着当今世界先进热工理论、材料科学和自动化技术，旁路系统与大型机组协调运行控制与安全、高效、低排放和经济效益密切相关。

旁路系统是大型机组运行的重要辅助设备，具有协调启动、回收工质、减少损耗、降低胖放功能。

旁路系统具有减压、减温等多道工艺过程，采用自动控制方式在不同模式下运行。

典型大型机组旁路系统有高压旁路和低压旁路组成，分别在机组运行中执行不同的功能。

旁路系统需要与机组控制系统协调运行，并带有连锁装置。

增设旁路系统是一项系统工程，通过旁路系统设计、运行控制模式选择、关键元件选型、系统配套和安装调试，知道与机组相互协调启动，完成相应的功能。

旁路系统在国内大型机组已经得以比较广泛的应用，在机组运行安全、并网负载协调和经济效益方面都获得一定的效果，同时也暴露出一些问题有待于解决。

深入进行大型机组旁路系统热工理论、热工材料、基础元件和自动控制等方面研究，在实践工程中摸索经验，不断提高设计水平和配套设备质量，是逐步完善旁路系统、提高运行安全可靠性、获得更高经济效益的必然途径。

关键词大型火电机组，旁路控制，运行调试AbstractLarge-unit is the main power of electricity industry, along with global energy Insufficiency and progress of environment consciousness, now surpercritical and ultra-supercitical units that are high efficiency and low emission have been outstanding epquipmengts in the world. large –unit reprsents the tadvanced thermal process theoty, material science and automatic technology. cooperating control between bypass system and large-unit. with safety, high efficiency, low emission, which have close relationship with economic benefit[17].Bypass system is important auxiliary equipment of operation of large-unit, and has many funcions, such as coopreating startup, recycling process fluid, reducing consumption, decreasing emission. Bypass system has several process steps, including pressure reduction, desuperheating etc, and adopts automatic control method under different operation modes.Typical big unti bypass system comprises of high pressure bypass and low pressure bypass, individually executes different functions in unti operation. Bypass system operation control shall correspond with unit control system operation, and equip interlock device.Adding-bypass system is a system project, through bypass design, operation control mode selection, key element choice, system match, installation and commission, excellent cooperati ve startup among untis, to complete relevant functions.Bypass system has achieved widely domestic appliance, and achieves some effect on safety opreation, combined load cooperation and economic benefit, while unveiling some problems to be resolved[19].Further research of large-unit bypass system thermal process theory, thermal process matri al, fundamental element and automatic control, and accumulating exprerience during practice, co ntunuously improving design level and matching quality, are necessary route for gradually perfecting bypass system functions, improving operation safety and reliability, achieving higher economic benefit.Key Words Large Power Unit, Bypass Control, Cooperative Regulation目录摘要 (I)Abstract (II)目录............................................................................................................................................. I II 1引言.. (1)1.1旁路控制系统的简介 (1)1.2旁路控制系统的功能 (2)2旁路控制系统 (4)2.1旁路控制系统的组成 (4)2.1.1旁路调节阀 (4)2.1.2液压动力单元和液压执行机构 (5)2.2旁路控制系统的工作方式 (5)2.2.1启动方式 (5)2.2.2运行方式 (5)2.2.3启动方式和运行方式的选择逻辑 (7)2.3旁路控制系统的控制方式 (8)3分散控制系统 (9)3.1 分散控制系统简述 (9)3.2 Symphony控制系统设计中采用的各种模件及其介绍 (9)3.3针对硬件的说明 (10)3.4设计中用到的部分功能码 (11)4防城港#2机组旁路控制系统设计 (13)4.1设计思想 (13)4.2高压旁路控制系统 (13)4.2.1高压旁路控制系统的主要作用 (13)4.2.2高压旁路控制系统的工作原理 (13)4.2 低压旁路控制系统 (17)5防城港#2机组旁路控制系统分析 (19)5.1高压旁路压力控制分析 (19)5.1.1自动控制分析 (19)5.1.2手动控制分析 (20)5.2高压旁路温度控制分析 (21)5.2.1自动控制分析 (21)5.2.2手动控制分析 (21)5.3低压旁路温度控制分析 (22)5.3.1自动控制分析 (22)5.3.2手动控制分析 (23)5.4低压旁路压力控制分析 (23)5.4.1自动控制分析 (23)5.4.2手动控制分析 (24)6结论 (25)致谢 (26)参考文献 (27)附录A1.1 (28)附录A1.2 (29)附录A1.3 (30)附录A1.4 (31)附录A1.5 (32)附录A1.6 (33)附录A1.7 (34)附录A1.8 (35)附录A1.9 (36)1引言1.1旁路控制系统的简介汽轮机旁路控制系统（BPC）是指与汽轮机并联的蒸汽减温减压系统。

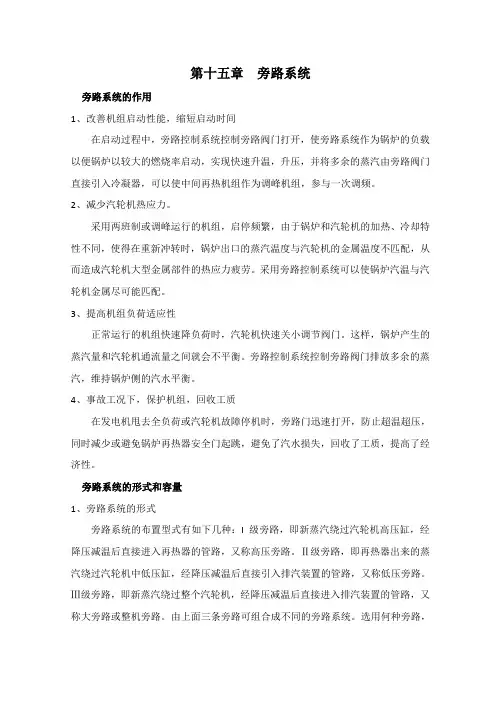

第十五章旁路系统旁路系统的作用1、改善机组启动性能，缩短启动时间在启动过程中，旁路控制系统控制旁路阀门打开，使旁路系统作为锅炉的负载以便锅炉以较大的燃烧率启动，实现快速升温，升压，并将多余的蒸汽由旁路阀门直接引入冷凝器，可以使中间再热机组作为调峰机组，参与一次调频。

2、减少汽轮机热应力。

采用两班制或调峰运行的机组，启停频繁，由于锅炉和汽轮机的加热、冷却特性不同，使得在重新冲转时，锅炉出口的蒸汽温度与汽轮机的金属温度不匹配，从而造成汽轮机大型金属部件的热应力疲劳。

采用旁路控制系统可以使锅炉汽温与汽轮机金属尽可能匹配。

3、提高机组负荷适应性正常运行的机组快速降负荷时，汽轮机快速关小调节阀门。

这样，锅炉产生的蒸汽量和汽轮机通流量之间就会不平衡。

旁路控制系统控制旁路阀门排放多余的蒸汽，维持锅炉侧的汽水平衡。

4、事故工况下，保护机组，回收工质在发电机甩去全负荷或汽轮机故障停机时，旁路门迅速打开，防止超温超压，同时减少或避免锅炉再热器安全门起跳，避免了汽水损失，回收了工质，提高了经济性。

旁路系统的形式和容量1、旁路系统的形式旁路系统的布置型式有如下几种：I级旁路，即新蒸汽绕过汽轮机高压缸，经降压减温后直接进入再热器的管路，又称高压旁路。

Ⅱ级旁路，即再热器出来的蒸汽绕过汽轮机中低压缸，经降压减温后直接引入排汽装置的管路，又称低压旁路。

Ⅲ级旁路，即新蒸汽绕过整个汽轮机，经降压减温后直接进入排汽装置的管路，又称大旁路或整机旁路。

由上面三条旁路可组合成不同的旁路系统。

选用何种旁路，主要取决于锅炉的结构布置，再热器的材料以及对机组的运行要求(即是带基本负荷还是担任调峰)。

原则上讲，如果再热器布置在烟气高温区，在锅炉点火及甩负荷情况下必须通汽冷却时，宜采用高、低压旁路串联的双级旁路系统，如图15-1（a）所示；或者用高压旁路与Ⅲ级大旁路并联的双级旁路系统，如图15-1（b）所示。

如果再热器布置在烟气低温区域或允许在一定的时间内干烧而不要求通汽冷却，则可采用Ⅲ级大旁路的单级旁路系统，如图15-1 (c)，以简化操作与维护，节约投资。

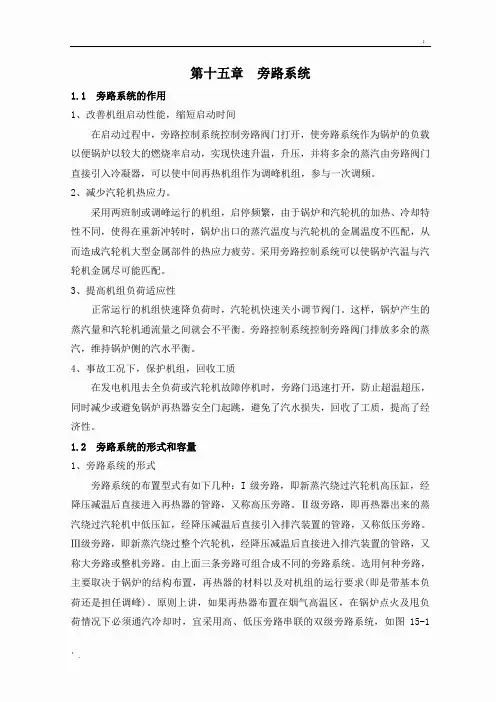

第十五章旁路系统1.1 旁路系统的作用1、改善机组启动性能，缩短启动时间在启动过程中，旁路控制系统控制旁路阀门打开，使旁路系统作为锅炉的负载以便锅炉以较大的燃烧率启动，实现快速升温，升压，并将多余的蒸汽由旁路阀门直接引入冷凝器，可以使中间再热机组作为调峰机组，参与一次调频。

2、减少汽轮机热应力。

采用两班制或调峰运行的机组，启停频繁，由于锅炉和汽轮机的加热、冷却特性不同，使得在重新冲转时，锅炉出口的蒸汽温度与汽轮机的金属温度不匹配，从而造成汽轮机大型金属部件的热应力疲劳。

采用旁路控制系统可以使锅炉汽温与汽轮机金属尽可能匹配。

3、提高机组负荷适应性正常运行的机组快速降负荷时，汽轮机快速关小调节阀门。

这样，锅炉产生的蒸汽量和汽轮机通流量之间就会不平衡。

旁路控制系统控制旁路阀门排放多余的蒸汽，维持锅炉侧的汽水平衡。

4、事故工况下，保护机组，回收工质在发电机甩去全负荷或汽轮机故障停机时，旁路门迅速打开，防止超温超压，同时减少或避免锅炉再热器安全门起跳，避免了汽水损失，回收了工质，提高了经济性。

1.2 旁路系统的形式和容量1、旁路系统的形式旁路系统的布置型式有如下几种：I级旁路，即新蒸汽绕过汽轮机高压缸，经降压减温后直接进入再热器的管路，又称高压旁路。

Ⅱ级旁路，即再热器出来的蒸汽绕过汽轮机中低压缸，经降压减温后直接引入排汽装置的管路，又称低压旁路。

Ⅲ级旁路，即新蒸汽绕过整个汽轮机，经降压减温后直接进入排汽装置的管路，又称大旁路或整机旁路。

由上面三条旁路可组合成不同的旁路系统。

选用何种旁路，主要取决于锅炉的结构布置，再热器的材料以及对机组的运行要求(即是带基本负荷还是担任调峰)。

原则上讲，如果再热器布置在烟气高温区，在锅炉点火及甩负荷情况下必须通汽冷却时，宜采用高、低压旁路串联的双级旁路系统，如图15-1（a）所示；或者用高压旁路与Ⅲ级大旁路并联的双级旁路系统，如图15-1（b）所示。

如果再热器布置在烟气低温区域或允许在一定的时间内干烧而不要求通汽冷却，则可采用Ⅲ级大旁路的单级旁路系统，如图15-1 (c)，以简化操作与维护，节约投资。

第十五章旁路系统1.1 旁路系统的作用1、改善机组启动性能，缩短启动时间在启动过程中，旁路控制系统控制旁路阀门打开，使旁路系统作为锅炉的负载以便锅炉以较大的燃烧率启动，实现快速升温，升压，并将多余的蒸汽由旁路阀门直接引入冷凝器，可以使中间再热机组作为调峰机组，参与一次调频。

2、减少汽轮机热应力。

采用两班制或调峰运行的机组，启停频繁，由于锅炉和汽轮机的加热、冷却特性不同，使得在重新冲转时，锅炉出口的蒸汽温度与汽轮机的金属温度不匹配，从而造成汽轮机大型金属部件的热应力疲劳。

采用旁路控制系统可以使锅炉汽温与汽轮机金属尽可能匹配。

3、提高机组负荷适应性正常运行的机组快速降负荷时，汽轮机快速关小调节阀门。

这样，锅炉产生的蒸汽量和汽轮机通流量之间就会不平衡。

旁路控制系统控制旁路阀门排放多余的蒸汽，维持锅炉侧的汽水平衡。

4、事故工况下，保护机组，回收工质在发电机甩去全负荷或汽轮机故障停机时，旁路门迅速打开，防止超温超压，同时减少或避免锅炉再热器安全门起跳，避免了汽水损失，回收了工质，提高了经济性。

1.2 旁路系统的形式和容量1、旁路系统的形式旁路系统的布置型式有如下几种：I级旁路，即新蒸汽绕过汽轮机高压缸，经降压减温后直接进入再热器的管路，又称高压旁路。

Ⅱ级旁路，即再热器出来的蒸汽绕过汽轮机中低压缸，经降压减温后直接引入排汽装置的管路，又称低压旁路。

Ⅲ级旁路，即新蒸汽绕过整个汽轮机，经降压减温后直接进入排汽装置的管路，又称大旁路或整机旁路。

由上面三条旁路可组合成不同的旁路系统。

选用何种旁路，主要取决于锅炉的结构布置，再热器的材料以及对机组的运行要求(即是带基本负荷还是担任调峰)。

原则上讲，如果再热器布置在烟气高温区，在锅炉点火及甩负荷情况下必须通汽冷却时，宜采用高、低压旁路串联的双级旁路系统，如图15-1（a）所示；或者用高压旁路与Ⅲ级大旁路并联的双级旁路系统，如图15-1（b）所示。

如果再热器布置在烟气低温区域或允许在一定的时间内干烧而不要求通汽冷却，则可采用Ⅲ级大旁路的单级旁路系统，如图15-1 (c)，以简化操作与维护，节约投资。

一.汽轮机旁路系统概述汽轮机旁路系统是与汽轮机并联的蒸汽减温减压系统。

它由蒸汽旁路阀门、旁路阀门控制系统、执行机构和旁路蒸汽管道组成。

其作用是将锅炉产生的蒸汽不经过汽轮机而引到下一级压力和温度的蒸汽管道或冷凝器。

蒸汽旁路系统有两种：一种是将锅炉产生的蒸汽直接引入冷凝器，这种旁路系统称为大旁路。

另一种是由高、低压两级旁路系统组成：旁路汽轮机的高压缸而将蒸汽从锅炉引入再热器的称为高压旁路；旁路汽轮机的中、低压缸而将蒸汽从再热器出口引入冷凝器的称为低压旁路。

二.汽轮机旁路系统功能➢改善机组启动性能，缩短启动时间在启动过程中，旁路控制系统控制旁路阀门打开，使旁路系统作为锅炉的负载以便锅炉以较大的燃烧率启动，实现快速升温，升压。

➢减少汽轮机热应力。

采用旁路控制系统可以使锅炉汽温与汽轮机金属尽可能匹配。

➢提高机组负荷适应性正常运行的机组快速降负荷时，汽轮机快速关小调节阀门。

这样，锅炉产生的蒸汽量和汽轮机通流量之间就会不平衡。

旁路控制系统控制旁路阀门排放多余的蒸汽，维持锅炉侧的汽水平衡。

➢事故工况下，保护机组，回收工质在发电机甩去全负荷或汽轮机故障停机时，旁路门迅速打开，防止超温超压，同时避免了汽水损失，回收了工质，提高了经济性。

三.运行方式有三种运行方式，即启动方式、滑压方式和定压方式。

三种方式之间的关系如图：1.启动方式2.定压方式3.滑压方式四.工作原理旁路控制系统一般由五个控制回路组成，分别是高压旁路压力控制回路，高压旁路温度控制回路，高旁喷水隔离阀控制回路、低压旁路压力控制回路和低压旁路温度控制回路。

下面分别介绍各个控制回路原理。

1.高旁压力控制回路当旁路系统处于启动方式时，由于主蒸汽压力小于给定值发生器输出的最小压力定值，因此PID调节器的输入为负值。

这时，PID调节器输出为最小阀位Ymin。

当主蒸汽压力上升到给定值发生器输出的最小压力定值Pmin，并继续增长时，PID调节器输出的阀位定值Ys在原来整定的最小开度Ymin基础上逐渐增大。

系统介绍：旁路控制系统旁路控制系统1.系统简介旁路控制系统是一种用于控制和监测旁路设备的系统。

旁路设备通常用于将电流绕过其他设备或电路，以提供额外的功能或维护工作。

本文档将深入介绍旁路控制系统的设计、功能、操作以及相关法律名词和注释。

2.系统设计2.1 系统架构旁路控制系统由以下主要组件组成：●控制中心：负责监测系统状态、控制旁路设备以及与用户交互。

●旁路设备：用于将电流绕过其他设备或电路，包括旁路开关和旁路连接器。

●传感器：用于监测电流、电压、温度等参数，并将数据传输给控制中心。

2.2 系统功能旁路控制系统的主要功能包括：●远程监测：通过控制中心，用户可以随时监测旁路设备的状态和参数。

●远程控制：用户可以通过控制中心远程控制旁路设备的开关状态。

●告警通知：当旁路设备发生故障或超出设定的参数范围时，系统将发出告警通知。

●数据记录和分析：系统可以记录旁路设备的历史数据，并支持数据分析和报表。

3.操作手册3.1 系统登录用户可以通过使用其个人凭据登录旁路控制系统。

在登录之前，用户需要确保其拥有授权访问系统的权限。

3.2 系统首页系统首页显示有关旁路设备的关键信息，例如设备状态、电流参数、温度等。

用户可以在首页上执行一些常见操作，例如切换旁路设备状态或查看告警信息。

3.3 设备管理在设备管理模块中，用户可以查看和编辑旁路设备的详细信息。

用户可以添加新设备、编辑设备参数和删除设备等。

3.4 告警管理告警管理模块显示系统中的所有告警信息。

用户可以查看每个告警的详细信息，例如告警类型、触发时间、解决状态等。

用户还可以设置告警通知方式和解决方案。

3.5 数据分析数据分析模块提供对旁路设备参数历史数据的可视化分析功能。

用户可以选择特定的时间范围和参数，并图表和报表。

4.附件本文档附带以下附件：●旁路控制系统系统结构图●旁路控制系统操作手册●旁路设备参数表格样例5.法律名词及注释●旁路设备：在电力系统中，用于将电流绕过其他设备或电路的装置。

汽机旁路系统控制方案Ⅰ、旁路组成本旁路系统由控制、阀门及气动执行机构组成。

控制由DCS负责实现，控制策略和原理供参考。

阀门由上海希希埃动力控制设备有限公司制造并配供液动执行机构。

旁路系统阀门配置为高旁减温减压阀（BP）、高旁喷水调节阀（BPE）、高旁喷水隔离阀（BD）和低旁减温减压阀（LBP）、低旁喷水调节阀（LBPE）、三级喷水调节阀（TSW，不在本公司供货范围内）。

Ⅱ、设备性能要求1、 改善机组的启动性能机组在各种工况下(冷态、温态、热态和极热态)用高压缸或中压缸启动时，投入旁路系统控制锅炉蒸汽温度使之与汽机汽缸金属温度较快地相匹配，从而缩短启动时间和减少蒸汽向空排放及减少汽机循环寿命损耗，实现机组的最佳启动。

2、 机组正常运行时，高压旁路装置作为主汽压超压保护安全装置，一旦主蒸汽压力超过高压旁路装置的设定值，高压旁路阀应能快速开启，并按照机组主蒸汽压力进行调节，直至恢复正常值；低压旁路装置依据机组负荷（调节级压力）调节再热汽压，当再热汽压超过负荷对应汽压时，低压旁路开启调节，并控制再热蒸汽压力。

3、 旁路系统装置应能适应机组定压和滑压两种运行方式，并配合机组控制实现负荷调节。

4、 当电网或机组故障跳闸甩负荷时，旁路系统装置应快速动作（高旁快开，低旁同时快速打开），实现维持锅炉最小负荷运行功能，使机组能随时重新并网恢复正常运行。

5、 在启动和甩负荷时，旁路系统装置应能保护布置在烟温较高区的再热器，以防止烧坏。

6、 旁路系统装置应具有回收工质，减少噪音作用。

旁路系统装置设备性能应满足机组在各种工况下（包括启动、正常运行、甩负荷时），能自动或手动（遥控操作）地正常动作和快速动作（高旁快开2秒、高旁正常调节10秒、低旁快关2秒、低旁正常调节10秒）。

7、旁路系统在紧急情况下快动作时，应同时给闭锁阀闭锁指令，闭锁伺服阀的油路。

当快动作取消时，同时或延时取消闭锁指令。

为了满足失电后保位的功能，建议闭锁功能回路采用常闭控制回路。

M701F4燃气-蒸汽联合循环发电机组高压旁路阀控制模式及故障分析摘要：旁路系统是M701F4机组的重要组成部分，在机组启停中起到相当重要的作用。

本文通过介绍旁路的作用，探讨高压旁路系统的控制逻辑，并详细分析实际运行中出现的实例，提出类似问题的解决策略，有助于机组安全稳定运行。

关键词：M701F4；高压旁路阀；控制模式；事故分析0 前言江苏华电扬州发电有限公司#1、2机组是由东电公司与三菱重工合作生产的燃气-蒸汽联合循环发电机组，燃机型号M701F4，发电机型号QFR-480-2-21.5，汽轮机型号LN156-12.3/566/566，余热锅炉是由无锡华光锅炉有限公司生产的三压、再热、卧式、无补燃、自身除氧的自然循环余热锅炉。

#1、2机两台机组均采用由三菱公司的透平控制系统（TCS）和国电南自的分散控制系统（DCS）相结合的控制模式进行机组控制。

汽轮机的主蒸汽系统和旁路系统被设计TCS系统中，包括高中低压主汽门、调门、旁路门和高、中压旁路喷水减温系统，一般由设定逻辑自动控制；而余热锅炉和汽轮机相关疏水系统则被设计在DCS系统中，需要运行人员手动进行控制。

1 旁路的作用及控制模式1.1 旁路的作用机组配备有100% 容量的高、中、低压三级旁路系统。

高、中压旁路有压力控制和温度控制的两种作用。

压力控制是通过控制高、中压旁路阀开度以限制进入冷再热管线/凝汽器的蒸汽流量实现的。

温度控制是在减温器内通过调节喷入蒸汽流量内的减温水实现的。

减温器采用的雾化喷嘴,将雾化后的小水滴喷入流经减温器的蒸汽流中，水滴闪蒸成蒸汽从而带走蒸汽中的热量，因此调节喷水量就可以调节蒸汽的温度。

其中高旁减温水来自高压给水泵中间抽头，中旁减温水来自凝结水系统。

而低压旁路因为通过低旁阀的蒸汽压力和温度都能被凝汽器承受，所以低压旁路系统不设减温器，没有相应的减温装置只起到控制低压系统蒸汽压力的作用。

在机组实际运行过程中，旁路系统极其重要的作用。
